Nikon PROSTAFF 7 User manual

PROSTAFF 7
8x42 / 10x42
FrEn Es Pt
BINOCULARS / JUMELLES / BINOCULARES / BINÓCULO
Instruction manual /Manuel d’utilisation /
Manual de instrucciones / Manual de instruções

2
AB
C
3
1
2
6
8
5
9
4
7
2

3
English..............................................p. 4-7
Français ......................................... p. 8-11
Español........................................ p. 12-15
Português brasileiro................... p. 16-19

En
Fr
Es
Pt
4
1Eyecups
2Neck strap eyelet
3Focusing ring
4Objective lenses
5Interpupillary distance
6Diopter ring
70 (zero) diopter position
8Diopter index
9Central shaft
Nomenclature
English

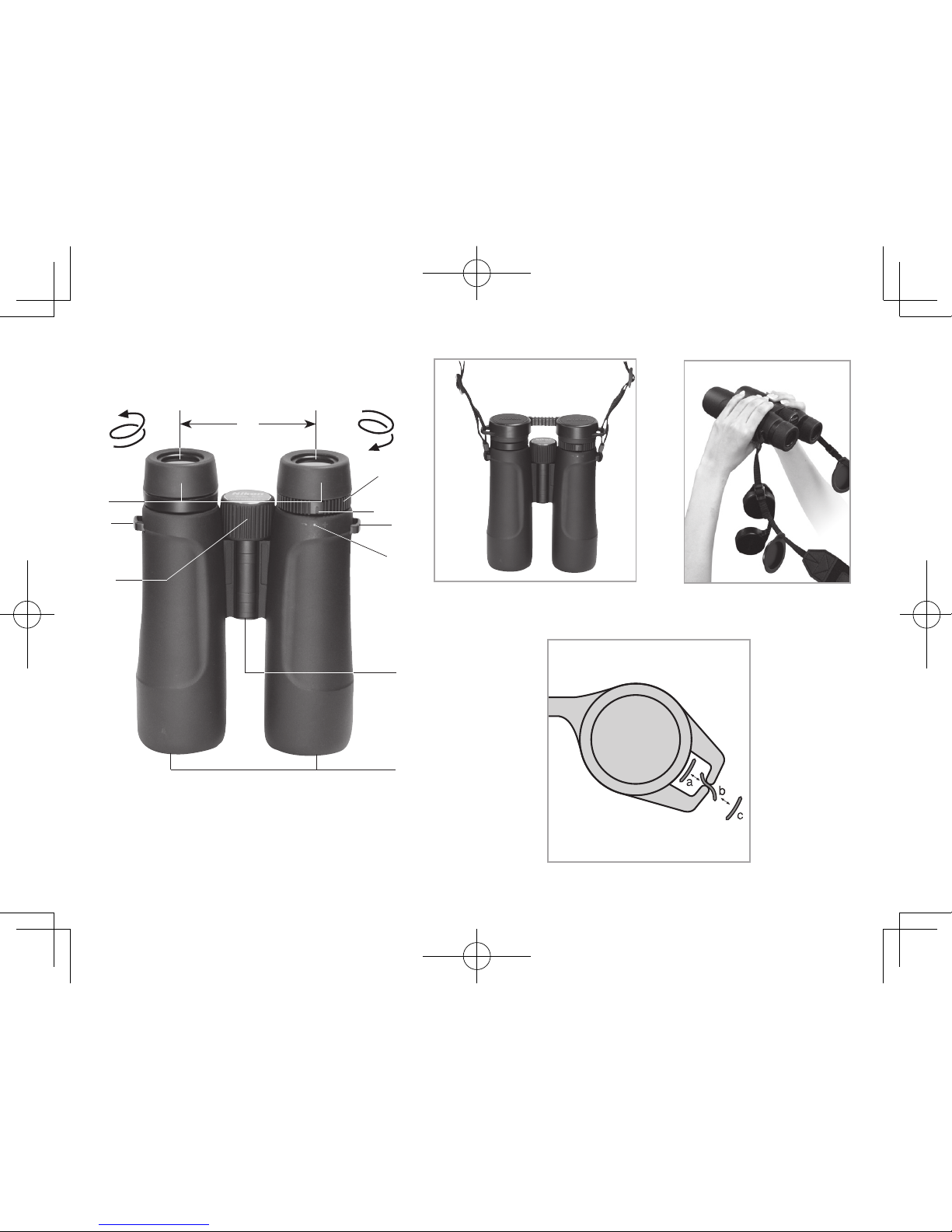

Please refer to the numbered images on page 2.
ITEMS SUPPLIED Identification marking
ø42
Binoculars CU
Eyepiece cap ECN
Objective lens caps OAR
Soft case CDK
Neckstrap SAD

5
En
Fr
Es
Pt
・For eyeglass wearers, use fully retracted. To accurately adjust your view, you can also use two click
stops before reaching the fully retracted position.
・For non-eyeglass wearers, use fully extended. To accurately adjust your eye position, you can also use
two click stops before reaching the fully extended position.
Eyecups
Neckstrap and caps during observation
Attach the neckstrap as illustrated (A), paying special attention to avoid twisting the strap.
Eyepiece cap during observation
There are two ways you can position the eyepiece cap as you observe your subject.
1. Remove the eyepiece cap from the eyepieces and allow it to hang from the neckstrap.
2. Remove the eyepiece cap from the eyepieces, then detach the right strap from the cap and allow it to hang
from the left neckstrap (B).
Objective lens caps during observation
You may wish to hang the objective lens caps from the neckstrap during observation to avoid losing them (B).
Attaching and detaching the eyepiece cap/objective lens caps from the neckstrap
Attach/detach caps from the neckstrap as shown in image C. in the following order:
Attaching: c → b → a
Detaching: a →b→ c
Please refer to images A, B and C on page 2.
For directions in which to turn the eyecups, please refer to the image on page 2.

En
Fr
Es
Pt
6
Specifications
* The number calculated by the formula [tan ω' = Γ x tan ω ]: Apparent field of view: 2ω', Magnification: Γ, Real
field of view: 2ω
** Without diopter adjustment
Model 8x42 10x42
Magnification ( x ) 8 10
Effective diameter of objective lens (mm) 42 42
Angular field of view (real) (°) 6.3 6.0
*Angular field of view (apparent) (°) 47.5 55.3
Field of view at 1,000m/yds. (m/ft.) 110/330 105/314
Exit pupil (mm) 5.3 4.2
Brightness 28.1 17.6
Eye relief (mm) 19.3 15.4
**Close focusing distance, approx. (m/ft.) 4.0/13.1 4.0/13.1
Interpupillary distance adjustment (mm) 56-72 56-72
Length (mm/in.) 175/6.9 172/6.8
Width (mm/in.) 129/5.1 129/5.1
Weight (g/oz.) 665/23.5 665/23.5
Type Roof prism central focusing

7
En
Fr
Es
Pt
• Specificationsanddesignaresubjecttochangewithoutnotice.
• Noreproductioninanyformofthis"Instructionmanual,"inwholeorinpart(exceptforbriefquotationincritical
articles or reviews), may be made without written authorization from NIKON VISION CO., LTD.
*Waterproof models:
All models shown are waterproof, and will suffer no damage to the optical system if submerged or dropped
in water to a maximum depth of 1 meter for up to 10 minutes.
These products offer the following advantages:
• Canbeusedinconditionsofhighhumidity,dustandrainwithoutriskofdamage.
• Nitrogen-filleddesignmakesthemresistanttocondensationandmold.
Observe the following precautions when using these products:
• Astheunitdoesnothaveaperfectlysealedstructure,itshouldnotbeoperatednorheldinrunningwater.
• Anymoistureshouldbewipedoffbeforeadjustingmovableparts(focusingknob,eyepiece,etc.)ofthese
products to prevent damage and for safety reasons.
To keep your binoculars in excellent condition, Nikon Vision recommends regular servicing by an authorized
dealer.

8
En
Fr
Es
Pt
Nomenclature
Français
1Œilleton
2Œillet pour courroie
3Bague de mise au point
4Lentille de l’objectif
5Distance interpupillaire
6Baguedioptrique
7Positionde«0»(zéro)dioptrique
8Indexdioptrique
9Axe central
ÉLÉMENTS FOURNIS Marqued’identification
ø42
Jumelles CU
Protecteur d'oculaire ECN
Capuchons d'objectif OAR
Étui souple CDK
Bandoulière SAD
Merci de consulter les images numérotées à la page 2.

9
En
Fr
Es
Pt
・Pour les porteurs de lunettes, utilisez en position entièrement enfoncée. Pour ajuster précisément la position
de vos yeux, vous pouvez aussi utiliser la position deux déclics avant d’atteindre la position entièrement
enfoncée.
・Pour les personnes ne portant pas de lunettes, utilisez la position entièrement sortie. Pour ajuster précisément
la position de vos yeux, vous pouvez aussi utiliser la position deux déclics avant d’atteindre la position
entièrement sortie.
Œilletons
Bandoulière et protecteurs lors de l'observation
Poursavoirdansquelledirectiontournerlesœilletons,consultezl'imageàlapage2.
Attachezlabandoulièrecommereprésenté(A)enfaisanttoutparticulièrementattentionàcequelacourroiene
s'entortille pas.
Protecteur d'oculaire lors de l'observation
Lorsquevousobservezvotresujet,vouspouvezpositionnerleprotecteurd'oculairededeuxfaçons.
1. Retirez le protecteur d'oculaire des oculaires et laissez-le pendre le long de la bandoulière.
2. Retirez le protecteur d'oculaire des oculaires, puis détachez la courroie droite du protecteur et laissez-la
pendre sur la bandoulière de gauche (B).
Bouchons d'objectifs lors de l'observation
Afin d'éviter de perdre les bouchons d'objectifs, vous pouvez les pendre à la bandoulière (B) lors de
l'observation.
Attacher et détacher le protecteur d'oculaire / les bouchons objectifs à / de la bandoulière
Attacheretdétacherlesbouchonsdelabandoulièretelquereprésentédansl'imageC,etdansl'ordresuivant:
Attacher : c →b →a
Détacher : a →b→ c
Consultez les images A, B et C à la page 2.

10
En
Fr
Es
Pt
Spécifications
* Le nombre est calculé par la formule [tan ω' = Γ x tan ω ] : Champ de vision apparent : 2ω', Grossissement : Γ,
Champ de vision réel: 2ω
**Sansréglagedioptrique
Modèle 8x42 10x42
Grossissement (x) 8 10
Diamètre effectif de la lentille de l’objectif (mm) 42 42
Champ angulaire de vision (réel) (°) 6,3 6,0
*Champ angulaire de vision (apparent) (°) 47,5 55,3
Champlinéaireperçuà1000m(m) 110 105
Pupille de sortie (mm) 5,3 4,2
Luminosité 28,1 17,6
Dégagement oculaire (mm) 19,3 15,4
**Distance de mise au point approx. (m) 4,0 4,0
Ajustement de la distance interpupillaire (mm) 56-72 56-72
Longueur (mm) 175 172
Largeur (mm) 129 129
Poids (g) 665 665
Type Jumelles à prismes en toit (Dach) au point centrale

11
En
Fr
Es
Pt
• Les spécifications et la conception sont sujettes à modification sans préavis.
• Aucunereproductiontotaleoupartielledece«manueld'utilisation»,sousquellequeformequecesoit,(à
l'exception de brèves citations dans des magazines) ne peut être faite sans autorisation écrite de NIKON VISION
CO., LTD.
*Modèles étanches :
Touslesmodèlesillustréssontétanchesetleursystèmeoptiquenesubiraaucundégâts’ilssontimmergés
ous'ilstombentjusqu'àuneprofondeurmaximalede1mètreetpendant10minutes.
Ces produits offrent les avantages suivants :
• Ilssontutilisablesdansdesconditionsdefortehumidité,poussièreetpluiesansrisquesdedommages.
• Laconceptionàinjectiond'azotelesrendrésistantsàlacondensationetauxmoisissures.
Respectez les consignes suivantes lorsque vous utilisez ces produits :
• Commel’appareiln’apasunestructureparfaitementétanche,ilnedoitpasêtretenudansl’eaucourante.
• Toutehumiditédoitêtreessuyéeavantd’ajusterlespartiesmobiles(boutondemiseaupoint,oculaire,
etc.)decesproduitspourévitertoutdégâtetpourdesraisonsdesécurité.
Pour maintenir vos jumelles en excellent état, Nikon Vision recommande un entretien régulier par un
revendeur agréé.

12
Fr
Es
En
Pt
Español
Nomenclatura
1Oculares de goma
2Ojal para la correa
3Arodeenfoque
4Lentes de objetivo
5Distancia interpupilar
6Anillo de dioptrías
7Posición de cero (0) dioptrías
8Indice de dioptrías
9Eje pivote
ACCESORIOS
SUMINISTRADOS
Marca de identificación
ø42
Binoculares CU
Tapa de los oculares ECN
Tapas de objetivo OAR
Funda blanda CDK
Correa de cuello SAD
Consulte las imágenes numeradas de la página 2.

13
Fr
Es
En
Pt
・Paralosquenollevangafas,seusacompletamenteretraído.Paraajustarconexactitudlaposicióndelojo,
también puede usar dos paradas antes de llegar a la posición completamente retraído.
・Paralosquellevangafas,seusacompletamenteextendido.Paraajustarconexactitudlaposicióndelojo,
también puede usar dos paradas antes de llegar a la posición completamente extendido.
Oculares
Correa de cuello y tapas durante la observación
Las indicaciones sobre cómo girar los oculares se pueden ver en la imagen de la página 2.
Fijelacorreadecuellotalcomosemuestra(A),prestandoespecialatenciónaquenosetuerza.
Tapa de los oculares durante la observación
Mientras observa su objeto, hay dos formas de colocar la tapa de los oculares.
1. Retire de los oculares la tapa de los oculares y déjela colgando de la correa de cuello.
2. Retire de los oculares la tapa de los oculares, suelte la correa derecha de la tapa y déjela colgando de la
correadecuelloizquierda(B).
Tapas de los objetivos durante la observación
Si lo desea puede colgar las tapas de los objetivos de la correa de cuello durante la observación, para no
perderlas (B).
Colocación y liberación de la tapa de los oculares/tapas de los objetivos de la correa de cuello
Coloque/sueltelastapasdelacorreadecuellotalcomosemuestraenlaimagenC,enelordensiguiente:
Colocación: c →b →a
Liberación: a →b→ c
Consulte las imágenes A, B y C de la página 2.

14
Fr
Es
En
Pt
Especificaciones
* El número se calcula mediante la fórmula [tan ω' = Γx tan ω]: Campo de visión aparente: 2ω', Aumento: Γ,
Campo de visión real: 2ω
** Sin ajuste de dioptrías
Modelo 8x42 10x42
Aumento (x) 8 10
Diámetro efectivo del objetivo (mm) 42 42
Campo angular de visión (real) (º) 6,3 6,0
*Campo angular de visión (aparente) (º) 47,5 55,3
Campo de visión a 1.000m (m) 110 105
Pupila de salida (mm) 5,3 4,2
Brillo 28,1 17,6
Distancia aprox. de la pupila de salida al ocular (mm) 19,3 15,4
**Distanciadeenfoquedeacercamiento(m) 4,0 4,0
Ajuste de distancia interpupilar (mm) 56-72 56-72
Longitud (mm) 175 172
Anchura (mm) 129 129
Peso (g) 665 665
Tipo TipoenfoquecentralprismáticosconprismaDach

15
Fr
Es
En
Pt
• Lasespecificacionesyeldiseñoestánsujetosacambiossinprevioaviso.
• Quedaprohibidalareproduccióntotaloparcial(exceptoparacitasbrevesenartículosorevisionesde
evaluación)deeste"Manualdeinstrucciones"encualquierformasinlaautorizaciónpreviaporescritodeNIKON
VISION CO., LTD.
*Modelos a prueba de agua:
Todoslosmodelosmostradossonapruebadeaguaysusistemaópticonosufrirádañossisesumergenose
dejan caer en el agua hasta una profundidad máxima de 1 metro durante un tiempo máximo de 10
minutos.
Estos productos odrecen las siguientes ventajas:
• Puedenutilizarseencondicionesdealtahumedad,polvoylluviasinpeligrodedañarse.
• Eldiseñollenodenitrógenoloshaceresistentesalacondensaciónyalmoho.
Al usar estos productos,respete las precauciones siguientes:
• Comolaunidadnotieneunaestructuraperfectamentesellada,nodebemanipularsenicolocarsebajoel
aguaquesaledelgrifo.
• Paraevitardaños,yporrazonesdeseguridad,antesdeajustarlaspiezasmóviles(perilladeenfoque,
ocular, etc.) de estos productos, debe eliminarse toda la humedad.
Para mantener sus binoculares en excelentes condiciones, Nikon Vision recomienda un servicio regular en
un distribuidor autorizado.

Fr
Es
En
Pt
16
1Oculares
2Olhalparaalçadepescoço
3Anel de foco
4Lentes objetivas
5Distânciainterpupilar
6Anel de dioptria
7Posiçãodadioptria0(zero)
8Índice de dioptria
9Eixo central
Nomenclatura
Português brasileiro
Por favor, consulte as imagens numeradas na página 2.
ITENS FORNECIDOS Marcaçãodeidentificação
ø42
Binóculo CU
Tampa da ocular ECN
Tampas das objetivas OAR
Estojo macio CDK
Alçadepescoço SAD

Fr
Es
En
Pt
17
・Pessoasqueusamóculosdevemusá-lototalmenterecolhido.Paraajustaravisãocomprecisão,vocêtambém
podeusaraparadadedoiscliquesantesdeatingiraposiçãototalmenterecolhida.
・Pessoasquenãousamóculos,devemusá-lototalmenteestendido.Paraajustaraposiçãodoolhocom preci-
são,vocêtambémpodeusarasparadasdedoiscliquesantesdeatingiraextensãocompleta.
Oculares
Alça de pescoço e tampas durante a observação
Prendaaalçadepescoçoconformeailustração(A),commuitaatençãoparanãotorcê-la.
Ocular durante a observação
Háduasmaneirasdeposicionaratampadaocular,enquantovocêobservaoseuobjeto.
1. Removaastampasdosóculosedeixe-aspenduradanaalçadepescoço.
2. Removaastampasdosóculos,depoisdestaqueaalçadireitadatampaedeixe-apenduradanaalçade
pescoçoesquerda(B).
Tampas das lentes objetivas durante a observação
Vocêpodequererpendurarastampasdaslentesobjetivasnaalçadepescoçoduranteaobservaçãoparanão
perdê-las (B).
Como prender e separar a tampa da ocular/tampas das lentes objetivas da alça de pescoço
Prenda/separeastampasdaalçadepescoçoconformemostradonaimagemCnaseguinteordem:
Prender: c → b → a
Destacar: a →b→ c
Por favor, consulte as imagens A, B e C na página 2.
Quantoàsdireçõesnasquaisvocêpodegirarosoculares,porfavor,consulteaimagemnapágina2.

Fr
Es
En
Pt
18
Especificações
* O número calculado pela fórmula [tan ω' = Γxtanω]:Campodevisãoaparente:2ω',Magnificação:Γ,
Campodevisãoreal:2ω
** Sem ajuste da dioptria
Modelo 8x42 10x42
Magnificação(x) 8 10
Diâmetroefetivodaobjetiva(mm) 42 42
Campodevisãoangular(real)(°) 6,3 6,0
*Campodevisãoangular(aparente)(°) 47,5 55,3
Campodevisãoa1.000m(m) 110 105
Pupila de saída (mm) 5,3 4,2
Brilho 28,1 17,6
Alívio dos olhos (mm) 19,3 15,4
**Distânciadefocopróxima,aprox.(m) 4,0 4,0
Ajustedadistânciainterpupilar(mm) 56-72 56-72
Comprimento (mm.) 175 172
Largura (mm) 129 129
Peso (g) 665 665
Tipo Foco central do prisma de teto

Fr
Es
En
Pt
19
• Asespecificaçõeseoprojetoestãosujeitosamudançassemavisoprévio.
• Nãopodeserfeitanenhumareproduçãodeste"manualdeinstruções",notodoouemparte(excetoparabreve
citaçãoemartigosouanálisescríticas),semautorizaçãoporescritodaNIKONVISIONCO.,LTD.
*Modelos à prova d'água:
Todososmodelosmostradossãoàprovad'água,enãosofrerãodanoaosistemaópticosesubmergidosou
jogados a uma profundidade de 1 metro por até 10 minutos.
Estes produtos oferecem as seguintes vantagens:
• Podemserusadosemcondiçõesdeelevadaumidade,póechuvasemriscodedano.
• Projetopreenchidodenitrogênioostornaresistentesacondensaçãoebolor.
Observe o seguintes precauções, ao usar este produtos:
• Comoaunidadenãotemumaestruturaperfeitamentevedada,elanãodeveseroperadanemmantida
em água corrente.
• Qualquerumidadedevesersecaantesdeajustaraspeçasmóveis(botãodefoco,ocular,etc.)destes
produtosparaevitardanosepormotivosdesegurança.
Paramanteroseubinóculoemexcelentescondições,aNikonVisionrecomendaamanutençãoregularfeita
por um distribuidor autorizado.

Printed in China (230K)2E/1104
NIKON VISION CO., LTD.
Customer Service Department
3-25, Futaba 1-chome, Shinagawa-ku,Tokyo 142-0043, Japan
Tel: [phone] Fax: [phone]
