PC-E NIKKOR 24mm f/3.5D ED
PC-E NIKKOR
24mm f/3.5D ED
Nano Crystal Coat
00PCNikkor24mmR124Cover.indd1100PCNikkor24mmR124Cover.indd11 2008/04/1711:07:242008/04/1711:07:24

警告 この表示を無視して、誤った取り扱いをすると、人が死亡または重
傷を負う可能性が想定される内容を示しています。
注意 この表示を無視して、誤った取り扱いをすると、人が傷害を負う可
能性が想定される内容および物的損害の発生が想定される内容を示
しています。
安全上のご注意
ご使用の前に「安全上のご注意」をよくお読みのうえ、正しくお使いく
ださい。この「安全上のご注意」は製品を安全に正しく使用していただき、
あなたや他の人々への危害や財産への損害を未然に防止するために、重
要な内容を記載しています。お読みになった後は、お使いになる方がい
つでも見られる所に必ず保管してください。
表示について
表示と意味は次のようになっています。
警告
分解禁止
分解したり修理・改造をしないこと
感電したり、異常動作をしてケガの原因となります。
接触禁止
すぐに修理依頼を
落下などによって破損し、内部が露出したときは、露出
部に手を触れないこと
感電したり、破損部でケガをする原因となります。
カメラの電池を抜いて、販売店またはニコンサービス機関に修理を
依頼してください。
お守りいただく内容の種類を、次の絵表示で区分し、説明しています。
絵表示の例
△記号は、注意（警告を含む）を促す内容を告げるものです。図の中や近
くに具体的な注意内容（左図の場合は感電注意）が描かれています。
記号は、禁止（してはいけないこと）の行為を告げるものです。図の中
や近くに具体的な禁止内容（左図の場合は分解禁止）が描かれています。
●記号は、行為を強制すること（必ずすること）を告げるものです。図の
中や近くに具体的な強制内容（左図の場合は電池を取り出す）が描かれて
います。
Depth of field (ft.)
Focused distance Depth of field Reproduction ratio
f/3.5 f/4 f/5.6 f/8 f/11 f/16 f/22 f/32
0.75
8
-14/16 in.
—
9
-2/16 in.
8-
14/16 in.
—
9
-2/16 in.
8
-14/16 in.
—
9
-2/16 in.
8-14/16 in.
—
9-4/16 in.
8
-12/16 in.
—
9
-4/16 in.
8
-10/16 in.
—
9
-6/16 in.
8
-8/16 in.
—
9
-10/16 in.
8-6/16 in.
—
9-13/16 in. 1/3.60
111
-12/16 in.
—
1 ft.
4/16 in.
11
-12/16 in.
—
1 ft.
4/16 in.
11
-10/16 in.
—
1 ft.
6/16 in.
11-8/16 in.
—
1 ft. 10/16 in.
11-4/16 in.
—
1 ft. 13/16 in.
11
-1/16 in.
—
1 ft.
1-5/16 in.
10
-13/16 in.
—
1 ft. 1-15/16 in.
10-5/16 in.
—
1 ft. 3-4/16 in. 1/6.71
1.2
1 ft. 2-1/16 in.
—
1 ft. 2-14/16 in.
1 ft. 1-15/16 in.
—
1 ft. 2-14/16 in.
1 ft. 1-13/16 in.
—
1 ft. 3
-2/16 in.
1 ft. 1-9/16 in.
—
1 ft. 3-8/16 in.
1 ft. 1-3/16 in.
—
1 ft. 3-15/16 in.
1 ft.
13/16 in.
—
1 ft. 4-15/16 in.
1 ft.
6/16 in.
—
1 ft. 6
-4/16 in.
11-10/16 in.
—
1 ft. 9-8/16 in. 1/9.19
1.5
1 ft. 5-4/16 in.
—
1 ft. 6-13/16 in.
1 ft. 5
-3/16 in.
—
1 ft. 6-15/16 in.
1 ft. 4-13/16 in.
—
1 ft. 7
-7/16 in.
1 ft. 4-5/16 in.
—
1 ft. 8-3/16 in.
1 ft. 3-13/16 in.
—
1 ft. 9-4/16 in.
1 ft. 3
-2/16 in.
—
1 ft. 11-6/16 in.
1 ft. 2
-4/16 in.
—
2 ft. 2-14/16 in.
1 ft. 1-5/16 in.
—
3 ft. 15/16 in. 1/12.91
2
1 ft. 10-7/16 in.
—
2 ft. 1-15/16 in.
1 ft. 10-3/16 in.
—
2 ft. 2-4/16 in.
1 ft. 9-10/16 in.
—
2 ft. 3
-6/16 in.
1
ft. 8-10/16 in.
—
2 ft. 5-3/16 in.
1 ft. 7-13/16 in.
—
2 ft. 7-15/16 in.
1 ft. 6
-6/16 in.
—
3 ft. 2
-4/16 in.
1 ft. 5
-1/16 in.
—
4 ft. 3-10/16 in.
1 ft. 3-6/16 in.
—
12 ft. 3-13/16 in.
1/19.10
3
2 ft. 7-15/16 in.
—
3 ft. 5-8/16 in.
2 ft. 7
-7/16 in.
—
3 ft. 6
-8/16 in.
2 ft.
6 in.
—
3 ft. 9-15/16 in.
2 ft. 4-1/16 in.
—
4 ft. 4-9/16 in.
2 ft. 2-1/16 in.
—
5 ft. 4-9/16 in.
1 ft. 11-6/16 in.
—
9 ft.
1 ft. 9
in.
—
75 ft. 3-12/16 in.
1 ft. 6-2/16 in.
—
∞
1/31.47
10
6 ft. 6-12/16 in.
—
22 ft. 3-12/16 in.
6 ft. 3
-2/16 in.
—
27 ft. 3
in.
5 ft. 5-12/16 in.
—
97 ft. 1-9/16 in.
4 ft. 7-9/16 in.
—
∞
3 ft. 10-13/16 in.
—
∞
3 ft. 1
-9/16 in.
—
∞
2 ft. 6-12/16 in.
—
∞
2 ft.
2/16 in.
—
∞
1/118.06
∞
17 ft. 6-10/16 in.
—
∞
15 ft. 4-15/16 in.
—
∞
11 ft. 1-11/16 in.
—
∞
7 ft. 11-3/16 in.
—
∞
5 ft. 10-13/16 in.
—
∞
4 ft. 2-6/16 in.
—
∞
3 ft. 2-3/16 in.
—
∞
2 ft. 3-15/16 in.
—
∞∞
2232
Jp
00PCNikkor24mmR124Cover.indd2200PCNikkor24mmR124Cover.indd22 2008/04/1711:07:292008/04/1711:07:29

3
Jp
警告
電池を取る
すぐに修理依頼を
熱くなる、煙が出る、こげ臭いなどの異常時は、速やか
にカメラの電池を取り出すこと
そのまま使用すると火災、やけどの原因となります。電池を取り出
す際、やけどに充分注意してください。電池を抜いて、販売店また
はニコンサービス機関に修理を依頼してください。
水かけ禁止
水につけたり水をかけたり、雨にぬらしたりしないこと
発火したり感電の原因となります。
使用禁止
引火・爆発のおそれのある場所では使用しないこと
プロパンガス・ガソリンなど引火性ガスや粉塵の発生する場所で使
用すると、爆発や火災の原因となります。
見ないこと
レンズまたはカメラで直接太陽や強い光を見ないこと
失明や視力障害の原因となります。
注意
感電注意
ぬれた手でさわらないこと
感電の原因になることがあります。
放置禁止
製品は幼児の手の届かないところに置くこと
ケガの原因になることがあります。
使用注意
逆光撮影では、太陽を画角から充分にずらすこと
太陽光がカメラ内部で焦点を結び、火災の原因になることがあります。
画角から太陽をわずかに外しても火災の原因になることがあります。
保管注意
使用しないときは、レンズにキャップをつけるか太陽光の
あたらない所に保管すること
太陽光が焦点を結び、火災の原因になることがあります。
移動禁止
三脚にカメラやレンズを取り付けたまま移動しないこと
転倒したりぶつけたりしてケガの原因になることがあります。
放置禁止
窓を閉め切った自動車の中や直射日光が当たる場所など、
異常に温度が高くなる場所に放置しないこと
内部の部品に悪い影響を与え、火災の原因となることがあります。
使用注意
アオリ操作の際には、レンズ本体のエッジ部に注意すること
エッジ部とカメラボディーおよび指が接触して、キズやケガの原因に
なることがあります。

4
Jp
1.各部の名称
①フード
②フード取り付け
指標
③フードセット指標
④フード着脱指標
⑤距離目盛基準線
⑥被写界深度目盛
⑦距離目盛
⑧フォーカスリング
⑨絞りリング
⑩絞り目盛
⑪絞り指標
⑫ティルトノブ
⑬ティルト目盛
⑭レボルビング指標
⑮レンズ着脱指標
⑯レンズマウント
ゴムリング
⑰CPU 信号接点
⑱絞り込みボタン
⑲シフトノブ
⑳シフト目盛
㉑レボルビングレバー
㉒シフトロックノブ
㉓ティルトロックノブ
このたびはニッコールレンズをお買い上げいただき、誠にありがとうご
ざいます。

5
Jp
2.主な特長
シフトやティルトのアオリ操作により、カメラアングルによる主要被写
体の歪みを補正したり、奥行きのある主要被写体の手前から奧まで全体
にピントを合わせられます。PC とは、Perspective Control の略で、
遠近感の補正や強調ができることを表します。
●D3/D300 カメラでは、自動絞り対応で、絞り込みボタンを操作
しないで撮影できます。
●被写体までの距離情報をカメラ側に伝達する機能を備え、3D マルチ
パターン測光機能を持ったカメラとの組み合わせでは、より的確な露
出制御を実現します。（アオリなしで、開放絞りの場合のみ）
●ニコン独自の ED（特殊低分散）ガラスによる色収差の補正とともに、
良好なボケ味が得られる円形絞りの採用で優れた光学性能、描写性能
を発揮します。
●ナノクリスタルコート（Nano Crystal Coat）を一部のレンズに施し
たことで、強い太陽光が当たる屋外撮影から、スポットライトのある
室内撮影まで、クリアーで抜けの良い画像を提供します。
●最短撮影距離 0.21m までの近接撮影ができます。
●ワイヤレスリモートスピードライト SB-R200 は、レンズ先端に 2 個
まで装着できます。※
※
SB-R200 使用時には、シフトノブを確実に締め込んでください。
また、アオリ操作（シフト、ティルト設定）での使用はおすすめしま
せん。
このレンズはシフトノブとティルトノブでアオリ操作が行えますが、
それぞれのロックノブでアオリをロックするとき、レンズの機構上
完全には固定されないようになっています（故障ではありません）。
したがって、シフトロックノブとティルトロックノブを無理に締め
つけたり、ロックした状態で無理にアオリ操作を行ったりすると故
障の原因となりますのでご注意ください。
シフトロックノブとティルトロックノブについて

6
Jp
3.使用できる機能
カメラによって、使用できる機能には制限・制約がありますので、カメ
ラの使用説明書でもご確認ください。
カメラ
カメラによる
絞り値の設定
プリセット
絞り
アオリ
操作
カメラへの
取り付け
露出モード
※1
P※2 SAM
D3 ※3 ○○○○
○
D300 ※4 ○○△
※5 △※6
D2 シリーズ、D1 シリーズ、
D200、D100、D80、
D70 シリーズ、D60、
D50、D40 シリーズ、
F6、F5、F4 シリーズ※7
、
F100、F80 シリーズ、
ニコン U2、ニコン U、
プロネア 600i
※8
※9 ×○△
※5 △※6 ×××○
F90X シリーズ、
F90 シリーズ、F70D、
F60D、F50D、F-401
シリーズ、F-801 シリーズ、
F-601、F-601M、
F3AF、F-501、ニコン Us、
プロネア S、MF カメラ
××××××××
○：使用可△：制限あり×：使用不可
※ 1：アオリ操作をすると、適正露出になりません。
※ 2：P には AUTO（オート）モード、イメージプログラムモードを含
みます。
※ 3：絞り込みボタン ON にして絞り羽根が閉じている状態で、半押し
タイマー OFF または電源 OFF になると、絞り羽根は開放位置に
戻ります。
※4：
絞り込みボタンを押すと（ON）、AE-L(AEロック）が掛かります
ので（ファインダー内 AE-L 表示）、撮影前に充分注意してください。
※ 5：カメラと接触する場合がありますので充分注意してください。
※ 6：「カメラへの取り付け」（P.8）参照
※ 7：1 コマ撮影ごとに絞り羽根が開閉動作します。連写モードでは、
適正露出が得られないため使用できません。
※ 8：絞り込み状態で電源 ON または半押しタイマー ON のとき、一瞬
絞り羽根が開閉しますが故障ではありません。

7
Jp
※ 9：絞り込み状態で半押しタイマー OFF でシャッターボタンを全押し
する（深く押し込む）と、適正露出が得られない場合があります
ので、シャッターボタン半押し後、設定した絞り値が表示パネル
やファインダーに表示したことを確認後、レリーズしてください。
絞り込みボタン（プリセット絞り）
●絞り込みボタンを押すと、セットした絞り値までの絞り込みが行
われます。再度押すと、開放絞りの状態になります。ファイン
ダーの画面または絞り羽根（被写体側から見たレンズ内部）で、
現在の状態は確認できます。
●開放絞りの状態でも、カメラには、セットした絞り値が表示され
ます。
●D3/D300 カメラ：開放絞りの状態でも、シャッターを切ると、
セットした絞り値までの絞り込みが自動的に行われ撮影できます。
絞り込みボタンを ON した状態で電源を OFF にしたり、半押
しタイマーが切れると、開放絞りの状態になります。
■ご注意
●D3 以外のカメラでは、アオリ操作（シフト、ティルト、レボルビング）
の組み合わせにより、カメラボディーと干渉しますので、充分ご注意
ください。
●このレンズは、マニュアルフォーカス専用です。オートフォーカスは、
使用できません。なお、カメラ側のフォーカスモードは、いずれの設
定でもマニュアルフォーカスができます。
●アオリ操作を行うと、条件によりケラレることがあります（写真の一
部に影が写り込む現象）。また、まれに色ムラが出ることがあります。
●DX フォーマットのニコンデジタル一眼レフカメラ（D2 シリーズ、
D300 など）に装着すると、対角線画角は 61°となり、35mm 判で
焦点距離約 36mm 相当のレンズになります。
●CPU 信号接点は汚さないようにご注意ください。
●レンズマウントゴムリングが破損した場合は、そのまま使わずに販売
店またはニコンサービス機関に修理を依頼してください。
●低温時は、カメラのバッテリーを充分に充電した状態でお使いくださ
い。

8
Jp
図4
c
カメラの電源スイッチを OFF にセットし、着脱指標を合わせて、矢印
方向にカチッと音がするまでレンズを回します（図4）。
●カメラの電源が ON の時に、レンズを装着すると、カメラが正しく作
動しません。
4.カメラへの取り付け
aシフトノブとティルトノブを回して、シフト目盛とティルト目盛が図
2の位置（目盛の中心を T/S に合わせる）になるようにセットします。
ご注意：
アオリ（P.10）状態だったり、ロックされていない状態、
またはレボルビング（P.12）している状態で取り付けたり、
取り外すと、指をはさんでケガをしたり、カメラボディーと
レンズが接触してキズを付けることがあります。
図2
図3
bシフトロックノブとティルトロックノブを回して固定します（図3）。
ご注意：故障の原因となりますので、各ノブやロックノブを無理に回
さないでください。

9
Jp
5.バヨネットフード HB-41 の装着

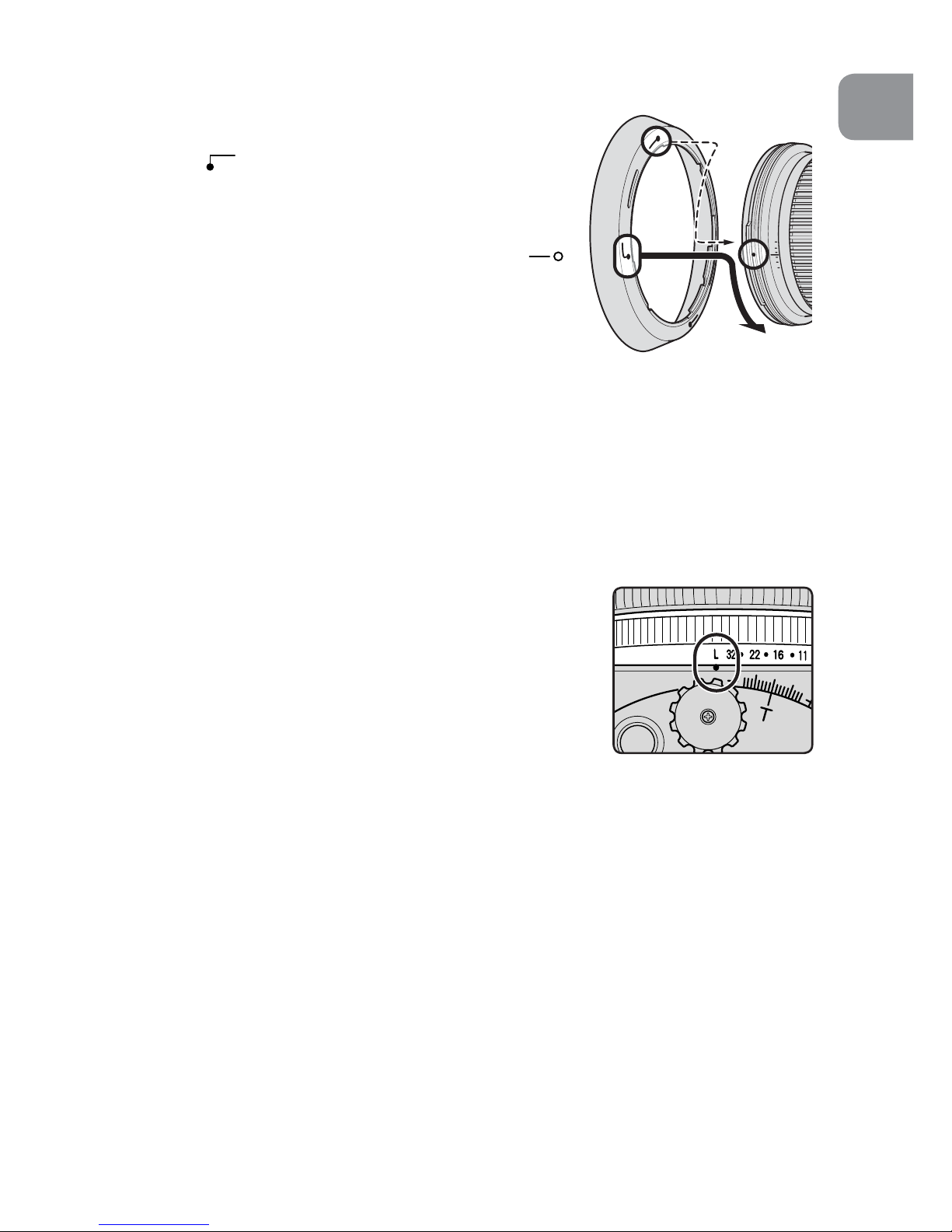

レンズ先端のフード着脱指標とフード取り付け
指標（ 、2 ヵ所のいずれか）を合わせて、
時計回りにカチッと音がするまでフードを回転
させ、確実に取り付けます。
●フード着脱指標とフードセット指標（ ）
が合っていることを確認してください。
●フードが正しく取り付けられないと撮影画面
にケラレを生じますのでご注意ください。
●
フード先端を強くつかむと着脱が困難になりま
す。着脱の際は、フードの根元（フード取り付
け指標部分）付近を持って回転させてください。
●収納時はフードを逆向きにしてレンズに取り付けられます。
6.露出の設定
■D3/D300 カメラ
aシフトノブとティルトノブを回して、シフト
目盛とティルト目盛が図2の位置になるよう
にセットします。
bカメラの露出モードをセットします。
c
露出モード A、M：絞りリングまたはカメラの
コマンドダイヤルで絞り値を設定します（コマ
ンドダイヤルで設定する場合は、絞りリングを
最小絞りロック位置Lにセットしてください）。
露出モード P、S：絞り値は、カメラ側で設定されます。
■その他のカメラ
aシフトノブとティルトノブを回して、シフト目盛とティルト目盛が
図2の位置になるようにセットします。
bカメラの露出モードを M（マニュアル）にセットします。
c絞り込みボタンを操作して開放絞りの状態にして、絞りリングを
開放（3.5）にセットし、適正な露出となるようにシャッタースピー
ドをセットします。
図5
図6

10
Jp
d絞りリングで絞り値をセットし、変更した絞りの段数と同じ分、シャ
ッタースピードもシフトさせます。
●絞りリングを “L" にセットすると、最小絞り（F32）に固定されます。
●必ず、絞りリングでセットしてください。なお、カスタムセッティン
グで「レンズの絞りリングによる絞りのセット」を設定する必要はあ
りません。
■単体露出計を使用する場合
aシフトノブとティルトノブを回して、シフト目盛とティルト目盛が
図2の位置になるようにセットします。
bカメラの露出モードを M（マニュアル）にセットします。
c絞りリングまたはカメラのダイヤルで絞り値をセットし、カメラに表
示される F 値または絞りリングの絞り値を単体露出計にセットしてシ
ャッタースピードを決めます。
●D3/D300 以外のカメラは、必ず、絞りリングでセットしてください。
なお、カスタムセッティングで「レンズの絞りリングによる絞りのセ
ット」を設定する必要はありません。
7.アオリ操作
■ご注意
●正確な撮影のためには、三脚の使用をおすすめします。
●故障の原因となりますので、各ノブやロックノブは、強い力で無理に
回さないでください。
●アオリ操作を行った場合、条件によってはケラレることがあります（写
真の一部に影が写り込む現象）。できるだけ絞り込んだり（大きい数値
の絞り値）、露出補正を行ってください。
●アオリ操作を行った場合の露出設定にはある程度の経験が必要です。
テスト撮影をおすすめします。
●D3 以外のカメラでは、アオリ操作をすると、レンズとカメラボディ
ーが接触してキズが付いたり、ケガをする可能性があります。充分ご
注意の上、お使いください。

11
Jp
■シフト
図7
シフトノブを回すと、カメラに対して平行に、左右または上下（レボル
ビング併用時）にレンズを移動（± 11.5 mm）できます。カメラの位
置を変えずに構図を変えることができ、被写体の歪みを補正したり、障
害物を避けて撮影できます（P.195）。
●シフトさせたら、必ず、シフトロックノブを回して固定します。
ご注意：シフト操作の時、レンズとカメラボディーの間に指をはさまな
いようにご注意ください。
■ティルト
図8
ティルトノブを回すと、左右または上下（レボルビングを併用）にレン
ズの向きを変えられます（± 8.5°）。カメラに対して平行でない被写体
面の手前から奥までピントを合わせたり、逆に平行な被写体の一部にピ
ントを合わせて撮影できます（P.195）。
●ティルトさせたら、必ず、ティルトロックノブを回して固定します。
●ティルトすると、構図が若干変化します。
●ティルトする場合は、レンズの被写界深度目盛や距離目盛は使用でき
ません。

12
Jp
■レボルビング
図9
図10

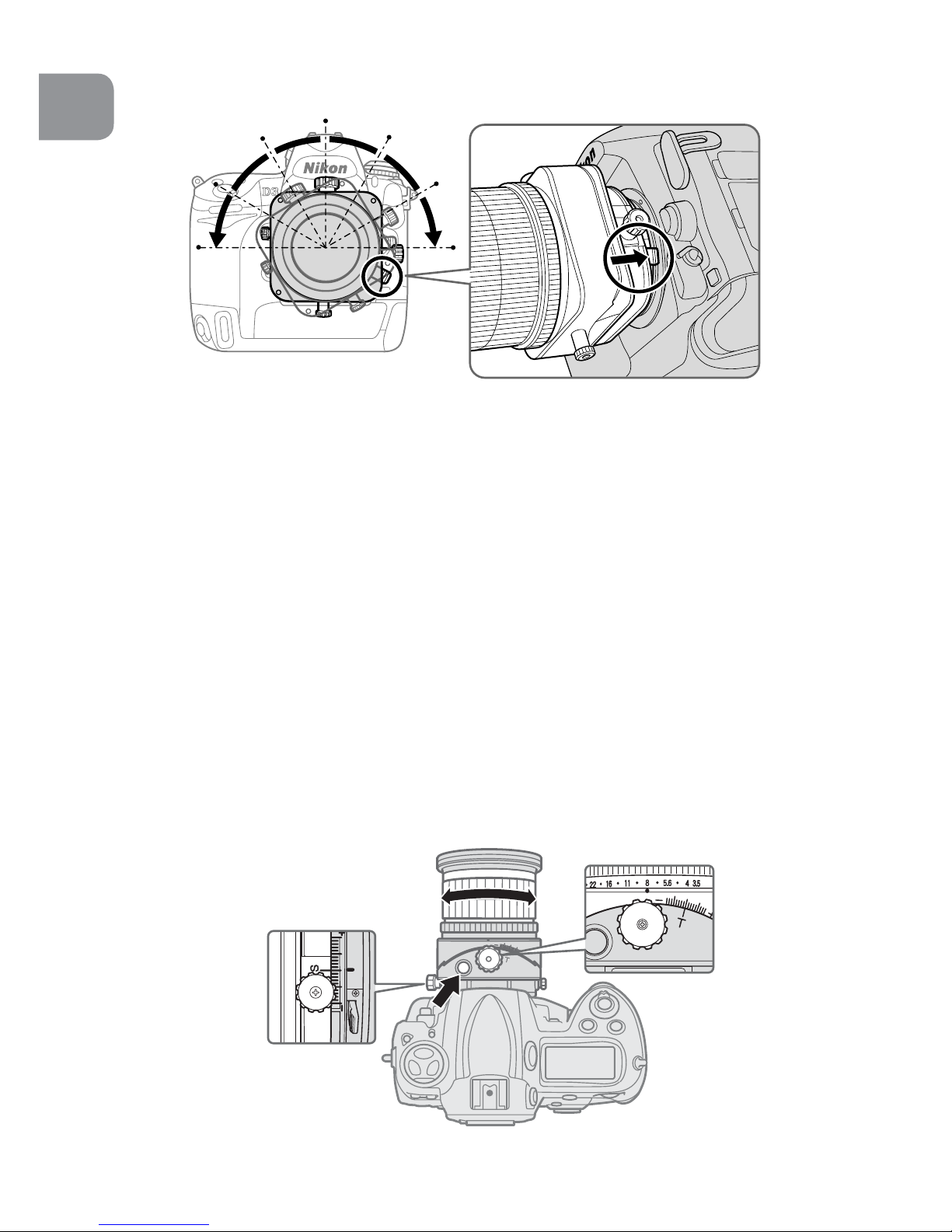

レンズを回転して（± 90°）、上下のシフトを左右に変え、左右のティル
トを上下に変えられます。
●レボルビングする前には、必ず、シフト量とティルト量を0（目盛
の中心）にしてください。
 ご注意：シフトまたはティルト状態だったり、ロックされていない状態
でレボルビングしたりすると、指をはさんでケガをしたり、カ
メラボディーとレンズが接触してキズを付けることがあります。
●レボルビングレバーをカメラ側に押しながら、レンズの四角い箱部を
持って、回してください。
●左右とも 30 ゜毎にクリックストップがあります。30°と 60°の位
置では、レボルビングレバーを押さないで、回転できます。
8.ピント合わせ

13
Jp
9.被写界深度
●被写体の前後のピントが合う範囲（被写界
深度）は、距離目盛基準線の両側の被写界
深度目盛によって、おおよそ判ります。
●レンズの絞り込みボタン、またはカメラ
(D3/D300 カメラのみ ) のプレビューボ
タンを押すと、おおよその被写界深度を
ファインダーで確認できます。
●詳しい被写界深度は、被写界深度表
（P.222）をご覧ください。
ご注意：ティルトした場合、被写界深度目
盛や距離目盛は使用できません（シ
フトだけの場合は使用できます）。
a絞りを開放状態にして、ピントを合わせます。
b絞り込みボタンを押して絞り込み状態にして、撮影します。
●D3 ／ D300 カメラでは、通常この操作をする必要はありません。
自動的に設定した絞り値まで絞り制御がされますので、そのまま撮影
が可能です。使用状況に合わせて使い分けてください。
●アオリを行うと、フォーカスエイドは正常に作動しません。ファイン
ダーで画面を確認しながら、ピントを合わせてください。
●ピントを合わせた後にアオリ量を変えると、露出が変わり、ピントが
ズレますので、ご注意ください。
被写界深度目盛
距離目盛基準線
図11
󱤨
赤外フィルム撮影
赤外フィルムで撮影する場合は、ピントの補正と赤外撮影用フィル
ター（R60）を使います。
ピントを合わせたら、距離目盛（図 11 の場合0.5 ｍ）が図 11
の󱤨（被写界深度目盛の８）の位置になるようにフォーカスリング
を回しピントを補正します。次に赤外撮影用フィルター（R60）を
レンズに取り付けてください。

14
Jp
10.カメラ内蔵フラッシュ使用時のご注意
ケラレ（写真の一部に影ができる）を防止するため、レンズフードは使
用しないで、撮影距離にご注意ください。
ご注意：以下の条件は、アオリ操作をしない場合です。アオリ操作をす
ると、ケラレることが多くなりますので、内蔵フラッシュの使
用はおすすめしません。
カメラ ケラレなく撮影できる撮影距離
D300、D200、D100 1m 以上
D80、D70 シリーズ、D50 2m 以上
D60、D40 シリーズ 3m 以上
その他 すべての撮影距離でケラレます。
11.ファインダースクリーンとの組み合わせ
スクリーン
ABCE
EC-B
EC-E
FG1
G4 G2 G3 J K L M P U
カメラ
F6 ◎◎―◎ ―――――◎―◎ ―
F5+DP-30 ◎◎ ◎ ◎― ○
(+1.0)
◎―◎ ―
F5+DA-30
◎
(+1.0)
◎◎
◎
(+0.5)
―○
◎
(+0.5)
―◎
(+1.0)
―
F4+DP-20 ―◎
(+1.0)
◎
(+1.0)
―◎
◎
(+1.0)
◎
(+1.0)
―◎
(+1.0)
F4+DA-20 ―◎
(+1.0)
◎
(+1.0)
―○
(+0.5)
◎
(+1.0)
◎
(+1.0)
―◎
(+1.0)
■構図の決定やピント合わせの目的には
◎： 好適です
○： 視野の一部が多少見にくくなりますが、撮影結果には全く影響が
ありません。
： 各カメラに存在しないファインダースクリーンです。
()： 中央部重点測光時の補正値です。F6 カメラの場合、測光値の補正
は、カメラのカスタムメニュー「b6：スクリーン補正」を「Bor
E 以外」にセットして行います。B 型および E 型以外を使用する
場合は、補正量が 0 でも、「BorE 以外」にセットしてください。
F5 カメラの場合は、カスタムセッティング No.18 の設定で測光
値の補正をします。F4 シリーズカメラの場合は、ファインダー

15
Jp
スクリーン露出補正ダイヤルを回して補正をします。
 詳しくはカメラの使用説明書をご覧ください。
空欄：使用不適当です。ただし、M スクリーンの場合、撮影倍率 1/1 倍
以上の近接撮影に用いるため、この限りではありません。
ご注意
●F5 カメラの場合、マルチパターン測光は EC-B、EC-E、B、E、J、A、
L スクリーンのみ可能です。
●上記以外のカメラで B、E スクリーンをお使いの場合は、それぞれ B、
E スクリーンの欄をご覧ください。
12.レンズのお手入れと取り扱い上のご注意
●
このレンズは可動部分が多く、ゴミやホコリまたは水滴の影響を受け
やすいため、使わないときはシフト量とティルト量を0にセットし
てください。
●
レンズ面の清掃は、ホコリを拭う程度にしてください。指紋がついた
ときは、柔らかい清潔な木綿の布に無水アルコール（エタノール）ま
たは市販のレンズクリーナーを少量湿らせ、レンズの中心から外周へ
渦巻状に、拭きムラ、拭き残りのないように注意して拭いてください。
●
シンナーやベンジンなどの有機溶剤は絶対に使用しないでください。
●
レンズ表面の汚れや傷を防ぐためには、NC フィルターをお使いいただ
けます。また、レンズフードも役立ちます。
●
レンズをケースに入れるときは、必ず、レンズキャップを前後に取り
付けてください。
●
レンズを長期間使用しないときは、カビやサビを防ぐために、高温多
湿のところを避けて風通しのよい場所に保管してください。また、直
射日光のあたるところ、ナフタリンや樟脳のあるところも避けてくだ
さい。
●
レンズを水に濡らすと、部品がサビつくなどして故障の原因となりま
すのでご注意ください。
●
ストーブの前など、高温になるところに置かないでください。極端に
温度が高くなると、外観の一部に使用している強化プラスチックが変
形することがあります。

16
Jp
13.付属アクセサリー
●77mm スプリング式レンズキャップLC-77 ● 裏ぶたLF-1
●バヨネットフードHB-41 ●セミソフトケースCL-1120
14.別売アクセサリー
●77mm ネジ込み式フィルター
15.仕 様
型式： ニコン F マウント CPU 内蔵 D タイプレンズ
焦点距離： 24mm
最大口径比： 1：3.5
レンズ構成：10 群 13 枚（ED レンズ 3 枚、非球面レンズ 3 枚、
ナノクリスタルコート 1 面）
画角： 84°…35mm 判一眼レフカメラ
FX フォーマットのデジタル一眼レフカメラ
 61°…DX フォーマットのデジタル一眼レフカメラ
 71°…IX240 カメラ
最大撮影倍率： 1/2.7（倍）
撮影距離情報： カメラへの撮影距離情報出力可能
ピント合わせ： マニュアルフォーカスのみ
撮影距離目盛： ∞〜 0.21m、0.75ft.（併記）
最短撮影距離： 0.21m
絞り羽根枚数： 9 枚（円形絞り）
絞り方式： 電磁駆動による自動絞り／プリセット絞り
絞りの範囲： f/3.5  32
アオリ機構： シフト、ティルト直交式
（平行式へ変更可能。また、シフトロックノブを大型
タイプに交換できますが、カメラによっては装着等
に制限があります。詳しくは、ニコンサービス機関
へお問い合せください。）
 シフト量：± 11.5mm
 ティルト量：± 8.5°

17
Jp
レボルビング機構： 左右 90°（30°毎にクリックストップ）
測光方式： 開放測光
アタッチメントサイズ ： 77mm（P=0.75mm）
大きさ：約 82.5（最大径）× 108mm（バヨネットマウン
ト基準面からレンズ先端まで）
質量： 約 730g
●仕様、外観の一部を、改善のため予告なく変更することがあります。

En
18
Notes on Safety Operations
CAUTION
Do not disassemble
Touching the internal parts of the camera or lens could result in injury.
Repairs should be performed only by qualified technicians. Should the
camera or lens break open as the result of a fall or other accident, take the
product to a Nikon authorized service representative for inspection after
unplugging the product and/or removing the battery.
Turn off immediately in the event of malfunction
Should you notice smoke or an unusual smell coming from the camera or lens,
remove the battery immediately, taking care to avoid burns. Continued operation
could result in injury. After removing or disconnecting the power source, take
the equipment to a Nikon-authorized service representative for inspection.
Do not use the camera or lens in the presence of flammable gas
If the electronic equipment is operated in the presence of flammable gas, it
could result in an explosion or a fire.
Do not look at the sun through the lens or viewfinder
Viewing the sun or other strong light sources through the lens or viewfinder
could cause permanent visual impairment.
Keep out of reach of children
Particular care should be taken to prevent infants from putting the batteries
or other small parts into their mouths.
Observe the following precautions when handling the
camera and lens
• Keep the camera or lens unit dry. Failure to do so could result in a fire or
electric shock.
• Do not handle or touch the unit with wet hands. Failure to do so could
result in electric shock.
• In backlit shooting, keep the sun well out of the frame.
The sunlight could focus into the lens body and cause a fire. When the
sun gets close to the frame, it can also cause a fire.
• When the lens will not be used for a long time, attach both front and
rear lens caps and store the lens away from direct sunlight. Failure to do
so could result in a fire, as the lens might focus sunlight onto an object.
• When shifting and/or tilting, handle the lens with care.
Failure to do so, may result in your fingers being nipped between the
lens and the camera body, or the lens scratching the camera body.

En
19
Thank you for purchasing the PC-E NIKKOR 24mm f/3.5D ED lens.
1. Nomenclature
1 Lens hood
2 Lens hood attachment
index
3 Lens hood setting
index
4 Lens hood mounting
index
5 Distance index
6 Depth of field scale
7 Distance scale
8 Focus ring
9 Aperture ring
0 Aperture scale
! Aperture index
@ Tilt knob
# Tilt scale
$ Revolving index
% Mounting index
^ Lens mount rubber
gasket
& CPU contacts
* Aperture stop-down
button
( Shift knob
) Shift scale
q Revolving lever
w Shift lock release
knob
e Tilt lock release knob

En
20
2. Major features
This is a retrofocus-type perspective control (PC) lens that lets you
emphasize or correct near and far perspective, or control depth of
field. It also lets you correct distortion caused by the camera angle.
Moreover, you can use the lens’ tilt and shift mechanism to achieve
focus of the entire subject plane when it is not parallel to the camera.
• This lens features automatic aperture control. When it is
mounted on a Nikon D3 or D300 camera, the user can use all
exposure modes to take images without operating the aperture
stop-down button.
• More accurate exposure control is possible when this is mounted
on a Nikon camera with 3D Color Matrix Metering capability,
because subject distance information is transferred from the lens
to the camera body (without tilting and/or shifting) (with
maximum aperture while mounted on cameras).
• The use of three aspherical and three ED (extra-low dispersion)
lens elements ensures sharp pictures virtually free of color
fringing. Also, by utilizing a 9-blade diaphragm that produces a
nearly circular aperture, out-of-focus images in front of or behind
the subject are rendered as pleasing blurs.
• The Nano Crystal Coat deposited on some of the lens elements
ensures that fine, clear images can be reproduced under various
shooting conditions, from the sunny outdoors to spotlighted
interior scenes.
• The closest focusing distance possible is 0.21 m (0.75ft).
• A total of two SB-R200 Wireless Remote Speedlights can be
attached to the front of the lens*.
* When attaching an SB-R200, tighten the shift lock release
knob. Failure to do so may cause the lens to shift down under
the weight of the SB-R200. Tilting and/or shifting the lens
while the SB-R200 is attached is not recommended.
The lens does not lock completely by turning the shift and tilt
lock-release knobs. This is not a malfunction. Turning the shift
and tilt lock-release knobs too tightly to lock the lens or forcibly
shifting/tilting the lens when it is locked can damage it.
Note on the shift and tilt lock-release knobs
