Nikon AF-S DX NIKKOR 10-24mm f/3.5-4.5G ED User manual

Jp
Kr
De
It
Cz
Sk
Ck
Ch
Nl
Ru
Se
Es
En
Fr
使用説明書の内容が破損などによって判読できなくなったときは、
ニコンサービス機関にて新しい使用説明書をお求めください（有料）。
No reproduction in any form of this manual, in whole or in part (except for brief
quotation in critical articles or reviews), may be made without written authorization
from NIKON CORPORATION.
Printed in China
YP9B02(E3)
7MAA59E3-02
使用説明書 P. 2 Gebruikshandleiding P. 58
User’s Manual P. 10 Manuale d'uso P. 66
Benutzerhandbuch S. 18 Návod k obsluze STR. 74
Manuel d'utilisation P. 26 Užívateľská príručka STR. 82
Manual del usuario P. 34 P. 90
Användarhandbok S. 42 P. 100
Pykoводство пользoвaтеля CTP. 50 P. 108
AF-S DX NIKKOR 10-24mm f/3.5-4.5G ED

2
Jp 安全上のご注意
ご使用の前に「安全上のご注意」をよくお読みのうえ、正しくお使いください。この「安全上のご注意」は製品を安
全に正しく使用していただき、あなたや他の人々への危害や財産への損害を未然に防止するために、重要な内容を記
載しています。お読みになった後は、お使いになる方がいつでも見られる所に必ず保管してください。
表示について
表示と意味は次のようになっています。
お守りいただく内容の種類を、次の絵表示で区分し、説明しています。
絵表示の例
警告 この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負う可能性が想定される内容を
示しています。
注意 この表示を無視して、誤った取り扱いをすると、人が傷害を負う可能性が想定される内容および物的損
害の発生が想定される内容を示しています。
記号は、注意（警告を含む）を促す内容を告げるものです。図の中や近くに具体的な注意内容（左図の場合は
感電注意）が描かれています。
記号は、禁止の行為（してはいけないこと）を告げるものです。図の中や近くに具体的な禁止内容（左図の場
合は分解禁止）が描かれています。
記号は、行為を強制すること（必ずすること）を告げるものです。図の中や近くに具体的な強制内容（左図の
場合は電池を取り出す）が描かれています。

3
Jp
警告
分解禁止
分解したり修理・改造をしないこと
感電したり、異常動作をしてケガの原因となります。
接触禁止
すぐに
修理依頼を
落下などによって破損し、内部が露出したときは、
露出部に手を触れないこと
感電したり、破損部でケガをする原因となります。
カメラの電池を抜いて、販売店またはニコンサー
ビス機関に修理を依頼してください。
電池を取る
すぐに
修理依頼を
熱くなる、煙が出る、こげ臭いなどの異常時は、速
やかにカメラの電池を取り出すこと
そのまま使用すると火災、やけどの原因となりま
す。電池を取り出す際、やけどに充分注意してくだ
さい。電池を抜いて、販売店またはニコンサービス
機関に修理を依頼してください。
水かけ禁止
水につけたり水をかけたり、雨にぬらしたりしな
いこと
発火したり感電の原因となります。
使用禁止
引火・爆発のおそれのある場所では使用しないこと
プロパンガス・ガソリンなど引火性ガスや粉塵の
発生する場所で使用すると、爆発や火災の原因と
なります。
見ないこと
レンズまたはカメラで直接太陽や強い光を見ない
こと
失明や視力障害の原因となります。
注意
感電注意
ぬれた手でさわらないこと
感電の原因になることがあります。
放置禁止
製品は幼児の手の届かないところに置くこと
ケガの原因になることがあります。
使用注意
逆光撮影では、太陽を画角から充分にずらすこと
太陽光がカメラ内部で焦点を結び、火災の原因に
なることがあります。画角から太陽をわずかに外
しても火災の原因になることがあります。
保管注意
使用しないときは、レンズにキャップをつけるか
太陽光のあたらない所に保管すること
太陽光が焦点を結び、火災の原因になることがあ
ります。
移動注意
三脚にカメラやレンズを取り付けたまま移動しな
いこと
転倒したりぶつけたりしてケガの原因になること
があります。
放置禁止
窓を閉め切った自動車の中や直射日光が当たる場
所など、異常に温度が高くなる場所に放置しない
こと
内部の部品に悪い影響を与え、火災の原因となる
ことがあります。

4
Jp ■各部の名称
1フード（P. 7）
2フード取り付け指標（P. 7）
3フードセット指標（P. 7）
4フード着脱指標（P. 7）
5ズームリング（P. 5）
6焦点距離目盛（P. 5）
7フォーカスリング（P. 6）
8距離目盛基準線
9レンズ着脱指標
0レンズマウントゴムリング
（P. 7）
aCPU信号接点（P. 7）
b焦点距離目盛指標
c距離目盛
dフォーカスモード切り換え
スイッチ（P. 6）
（ ）：参照頁

5
Jp
このたびはDXニッコールレンズをお買い上げくださいまして、誠にありがとうございます。このレンズは、ニコン
DXフォーマットのニコンデジタル一眼レフカメラ（D300、D90など）専用です。
ニコン DX フォーマットでの撮影画角は、 35mm 判換算で焦点距離の約 1.5 倍の焦点距離に相当する画角になります。
ご使用の前に、この使用説明書をよくお読みの上、正しくお使いください。また、カメラの使用説明書もご覧ください。
■主な特長
･レンズ内超音波モーター（サイレント・ウェーブ・
モーター）を採用し静かなAF（オートフォーカス）撮
影が可能です。また、フォーカスモード切り換えス
イッチdによりAF（オートフォーカス）撮影および
MF（マニュアルフォーカス）撮影ができます。
･被写体までの距離情報をカメラ側に伝達する機能を
備え、3Dマルチパターン測光機能を持ったカメラと
の組み合わせでは、より的確な露出制御を実現しま
す。
･ニコン独自の ED（特殊低分散）ガラスによる色収差
の補正とともに、非球面レンズや良好なボケ味が得ら
れる円形絞りの採用によりすぐれた光学性能、描写性
能を発揮します。
■ズーミングと被写界深度
撮影を行う場合は、ズームリング5を回転させ（焦点距
離が変化します）構図を決めてから、ピント合わせを
行ってください。プレビュー（絞り込み）機構を持つカ
メラでは、撮影前に被写界深度を確認できます。
･このレンズはIF（ニコン内焦）方式を採用しています。
IF方式は、撮影距離が短くなるにしたがって焦点距離
が短くなります。
･距離目盛は目安であり、被写体までの距離を保証する
ものではありません。また、遠景撮影でも被写界深度
などの影響により∞マークに届かない位置でピント
が合う場合があります。
■絞り値の設定
絞り値は、カメラ側で設定してください。
■開放F値の変化
このレンズはズーミングにより、開放F値が最大2/3段変
化します。ただし、露出を決める際に、F値の変化量は
カメラが自動的に補正しますので考慮する必要はあり
ません。

6
Jp ■ピント合わせの方法（図A）
ご使用のカメラや撮影目的によって、下表のようなピン
ト合わせが選択できます。
カメラのフォーカスモードについては、カメラの使用説
明書をご覧ください。
M/A（マニュアル優先オートフォーカスモード）
の使い方
1レンズのフォーカスモード切り換えスイッチ dを
［M/A］にセットします。
2AF（オートフォーカス）撮影時、カメラのシャッ
ターボタンを半押ししたまま、あるいはAF作動ボ
タンを保持したまま、フォーカスリング7を手で
回転させると、瞬時にMF（マニュアルフォーカス）
撮影が行えます。
3カメラのシャッターボタンの半押しや AF 作動ボタ
ンを再度操作するとAF（オートフォーカス）で撮
影が可能となります。
オートフォーカスが苦手な被写体について
「広角・超広角レンズのオートフォーカス撮影について」
（P. 9）をご覧ください。
■カメラの内蔵フラッシュ使用時のご注意
･撮影距離0.6m以上で使用してください。
･ケラレを防止するために、レンズのフードは取り外し
て使用してください。
※カメラの内蔵フラッシュのケラレとは、フラッシュの
光がレンズのフードや、焦点距離、撮影距離によって
はレンズの先端でさえぎられて影になり、写真に映り
込む現象です。
D100 の内蔵フラッシュは、20mm レンズの画角をカ
バーする照射角なので、焦点距離18mmでは周辺が暗く
なります。
カメラの
フォーカス
モード
レンズのフォーカスモード
M/A M
AF （ A/S/C ）
マニュアル優先
オートフォーカス
マニュアルフォーカス
（フォーカスエイド可）
MF マニュアルフォーカス（フォーカスエイド可）
デジタル
一眼レフカメラ
ケラレなく撮影できる焦点距離と撮影距離
D700 ･焦点距離18mm以上は制約なし。
D300/D200/
D100
･焦点距離18mmでは撮影距離1.5m以上。
･焦点距離20mmでは撮影距離1.0m以上。
･焦点距離24mmは制約なし。
D90/D80/
D50
･焦点距離20mmでは撮影距離2.5m以上。
･焦点距離24mmでは撮影距離1.0m以上。
D70シリーズ ･焦点距離24mmでは撮影距離1.0m以上。
D60 ･焦点距離24mmでは撮影距離1.5m以上。
D40シリーズ ･焦点距離24mmでは撮影距離2.5m以上。

7
Jp
■フードの取り付け、取り外し
取り付け方
レンズ先端のフード着脱指標4とフード取り付け指標
（2ヶ所のAのいずれか）2を合わせ、カメラ側から見
て反時計回りにカチッと音がするまでフードを回転さ
せ、確実に取り付けます。（図B）
･フード着脱指標とフードセット指標（B）3が合っ
ていることを確認してください。
･フードが正しく取り付けられないと撮影画面にケラ
レを生じますのでご注意ください。
･フード先端を強くつかむと着脱が困難になります。着
脱の際は、フードの根元（フード取り付け指標部分）
付近を持って回転させてください。
･収納時はフードを逆向きにしてレンズに取り付けら
れます。
取り外し方
フードの根元（フード取り付け指標部分）付近を持ち、
カメラ側から見て時計回りにフードを回転させて取り
外します。
■レンズのお手入れと取り扱い上のご注意
･CPU信号接点aは汚さないようにご注意ください。
･レンズマウントゴムリング 0が破損した場合は、そ
のまま使用せず販売店またはニコンサービス機関に
修理を依頼してください。
･レンズ面の清掃は、ホコリを拭う程度にしてくださ
い。指紋がついたときは、柔らかい清潔な木綿の布に
無水アルコール（エタノール）または市販のレンズク
リーナーを少量湿らせ、レンズの中心から外周へ渦巻
状に、拭きムラ、拭き残りのないように注意して拭い
てください。
･シンナーやベンジンなどの有機溶剤は絶対に使用し
ないでください。
･
レンズ表面の汚れや傷を防ぐためには、 NC フィルター
をお使いいただけます。また、レンズのフードも役立
ちます。
･レンズをケースに入れるときは、必ずレンズキャップ
と裏ぶたを取り付けてください。
･フードを持ってカメラを持ち上げたりしないでくだ
さい。
･レンズを長期間使用しないときは、カビやサビを防ぐ
ために、高温多湿のところを避けて風通しのよい場所
に保管してください。また、直射日光のあたるとこ
ろ、ナフタリンや樟脳のあるところも避けてくださ
い。
･レンズを水に濡らすと、部品がサビつくなどして故障
の原因となりますのでご注意ください。
･ストーブの前など、高温になるところに置かないでく
ださい。極端に温度が高くなると、外観の一部に使用
している強化プラスチックが変形することがありま
す。

8
Jp ■付属アクセサリー
･77mmスプリング式レンズキャップ LC-77
･裏ぶた LF-1
･バヨネットフード HB-23
･ソフトケース CL-1118
■別売アクセサリー
･77mmネジ込み式フィルター
■仕 様
※ 仕様、外観の一部を、改善のため予告なく変更するこ
とがあります。
型式： ニコンFマウントCPU内蔵Gタイプ、
AF-S DXニッコールズームレンズ（ニ
コンデジタル一眼レフカメラ［ニコ
ンDXフォーマット］専用）
焦点距離： 10 mm―24 mm
最大口径比： 1：3.5―4.5
レンズ構成： 9群14枚（非球面レンズ3枚、EDレン
ズ2枚）
画角： 109°―61°
焦点距離目盛： 10、12、15、18、20、24 mm
撮影距離情報： カメラへの撮影距離情報出力可能
ズーミング： ズームリングによる回転式
ピント合わせ： IF（ニコン内焦）方式、超音波モー
ターによるオートフォーカス、マ
ニュアルフォーカス可能
撮影距離目盛： ∞〜0.24 m（0.8 ft.併記）
最短撮影距離： 0.24 m（オートフォーカス時でズー
ム全域）、0.22 m（マニュアルフォー
カス時でズーム全域）
絞り羽根枚数： 7枚（円形絞り）
絞り方式： 自動絞り
絞りの範囲： 焦点距離10 mm時f 3.5―22、
24 mm時f 4.5―29
測光方式： 開放測光
アタッチメントサイズ ：77 mm（P=0.75 mm）
寸法： 約82.5 mm（最大径）×87 mm（バヨ
ネットマウント基準面からレンズ先
端まで）
質量： 約460 g

9
Jp
■広角・超広角レンズのオートフォーカス撮影について
広角・超広角レンズでは、標準クラスのレンズと比べ、下記のような撮影条件になりやすく、オートフォーカス撮影
時には注意が必要です。
以下をお読みになって、オートフォーカス撮影にお役立てください。
1. フォーカスフレームに対して主要な被写体が
小さい場合
図Cのように、フォーカスフレーム内に遠くの建物と
近くの人物が混在するような被写体になると、背景
にピントが合い、人物のピント精度が低下する場合
があります。
2. 絵柄がこまかな場合
図Dのように、被写体が小さいか、明暗差が少ない
被写体になると、オートフォーカスにとっては苦手
な被写体になります。
このような時には・・・
1、2のような被写体条件でオートフォーカスが上手く働
かない場合、主要被写体とほぼ同じ距離にある被写体で
フォーカスロックし、構図を元に戻して撮影する方法が
有効です。
また、マニュアルフォーカスに切り換えて、マニュアル
でピントを合わせて撮影する方法もあります。
その他
お手持ちのカメラの使用説明書で「オートフォーカスが
苦手な被写体について」の説明も参照してください。
C〈人物〉
D〈花畑〉

10
En
En
Notes on Safety Operations
CAUTION
Do not disassemble
Touching the internal parts of the camera or lens could
result in injury. Repairs should be performed only by
qualified technicians. Should the camera or lens break
open as the result of a fall or other accident, take the
product to a Nikon-authorized service representative for
inspection after unplugging the product and/or removing
the battery.
Turn off immediately in the event of malfunction
Should you notice smoke or an unusual smell coming from
the camera or lens, remove the battery immediately, taking
care to avoid burns. Continued operation could result in
injury.
After removing or disconnecting the power source, take
the product to a Nikon-authorized service representative
for inspection.
Do not use the camera or lens in the presence of
flammable gas
Operating electronic equipment in the presence of
flammable gas could result in an explosion or fire.
Do not look at the sun through the lens or viewfinder
Viewing the sun or other strong light sources through the
lens or viewfinder could cause permanent visual
impairment.
Keep out of reach of children
Particular care should be taken to prevent infants from
putting the batteries or other small parts into their mouths.
Observe the following precautions when handling
the camera and lens
• Keep the camera and lens unit dry. Failure to do so could
result in fire or electric shock.
• Do not handle or touch the camera or lens unit with wet
hands. Failure to do so could result in electric shock.
• When shooting with back-lighting, do not point the lens
at the sun or allow sunlight to pass directly down the lens
as this may cause the camera to overheat and possibly
cause a fire.
• When the lens will not be used for an extended period of
time, attach both front and rear lens caps and store the
lens away from direct sunlight. Failure to do so could
result in a fire, as the lens may focus sunlight onto a
flammable object.

11
En

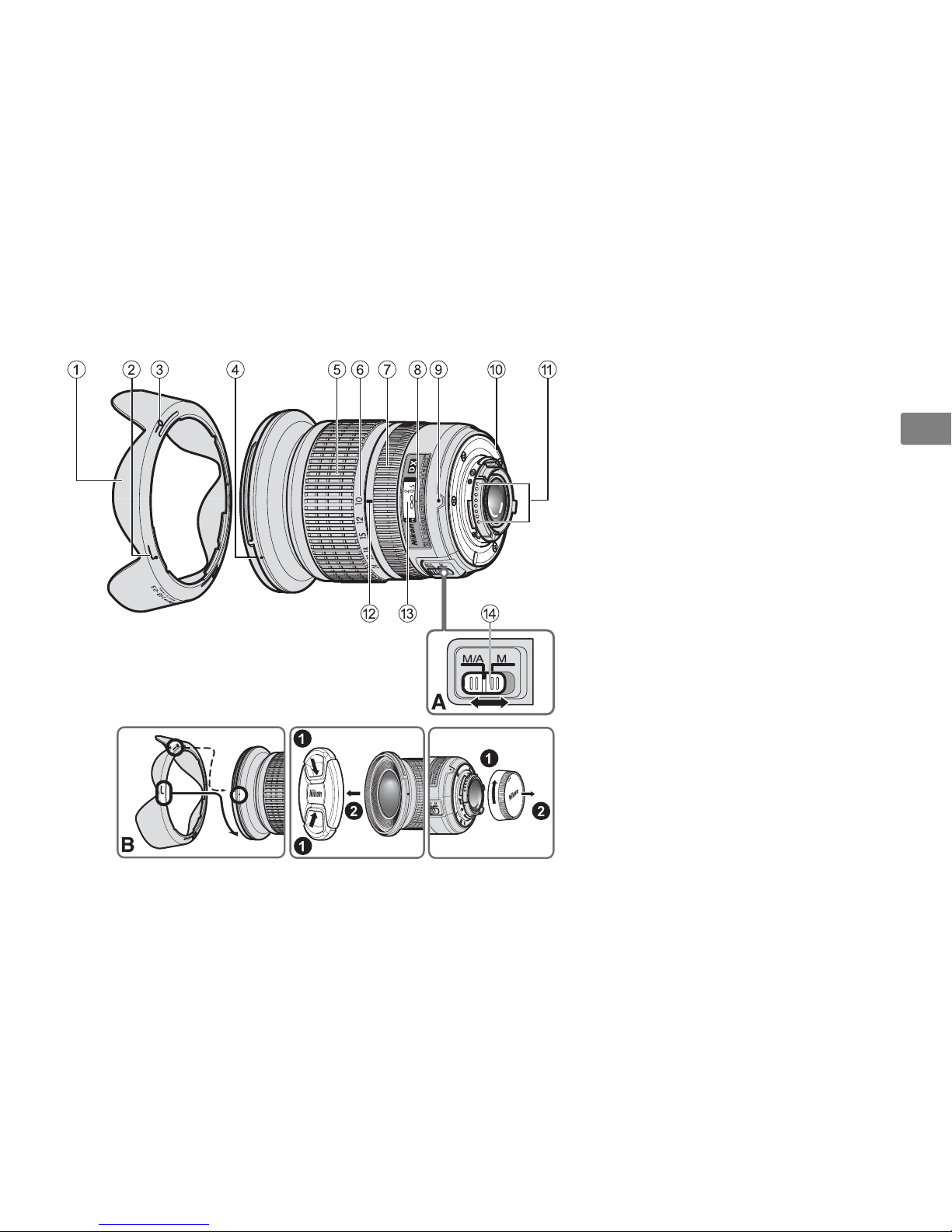

■Nomenclature
1
Lens hood (P. 14)
2Lens hood attachment index (P. 14)
3Lens hood setting index (P. 14)
4Lens hood mounting index (P. 14)
5Zoom ring (P. 12)
6Focal length scale (P. 12)
7Focus ring (P. 13)
8Distance index line
9Mounting index
0Lens mount rubber gasket (P. 15)
aCPU contacts (P. 15)
bFocal length index
cDistance scale
dFocus mode switch (P. 13)
( ) : reference page

12
En
En
Thank you for purchasing the AF-S DX NIKKOR 10-24mm f/3.5-4.5G ED lens. DX NIKKOR lenses are specially designed
for use with Nikon digital-SLR (Nikon DX-format) cameras, such as the D300 and D90. When mounted on Nikon DX-
format cameras, the lens picture angle is equivalent to approximately 1.5×the focal length in 35mm format. Before
using this lens, please read these instructions and refer to your camera’s User’s Manual.
■Major features
• This lens employs a Silent Wave Motor to drive the
focusing mechanism, making autofocusing smooth,
silent and almost instantaneous. The focus mode
switch dis provided for simple selection of
autofocus (A) or manual focus (M) operation.
• More accurate exposure control is possible when this
is mounted on a Nikon camera with 3D color matrix
metering capability, because subject distance
information is transferred from the lens to the camera.
• Superior optical performance and rendering
characteristics are maximized with the use of three
aspherical lens elements and two extra-low
dispersion (ED) glass elements, which ensure
correction of chromatic aberration. In addition, the
rounded aperture produces soft and pleasing blur
characteristics in portions of pictures that are out-of-
focus.
■Focusing, zooming, and depth of
field
Before focusing, rotate the zoom ring 5to adjust the
focal length until the desired composition is framed.
If your camera has a depth-of-field preview (stop-
down) button or lever, depth of field can be previewed
through the camera viewfinder.
• This lens is equipped with the Internal Focusing (IF)
system. As the shooting distance decreases, the focal
length also decreases.
• The distance scale does not indicate the precise
distance between the subject and the camera. Values
are approximate and should be used only as a general
guide. When shooting distant landscapes, depth of
field may influence operation so that the camera may
focus at a position that is closer than infinity.

13
En
■Setting the aperture
Use the camera to adjust the aperture setting.
■Variable maximum apertures
Zooming the lens from 10mm to 24mm decreases the
maximum aperture by 2/3stop.
However, there is no need to adjust the aperture
setting to achieve correct exposures because the
camera automatically compensates for this variable.
■Focusing (Fig. A)
Set your camera’s focus mode selector according to the
chart below:
For more information on camera focus modes, refer to
your camera’s User’s Manual.
Autofocus with manual override (M/A
mode)
1Set the lens focus mode switch dto M/A.
2Autofocus is enabled, but autofocus operation can
be overridden by rotating the separate focus ring
7while pressing the shutter-release button
halfway, or by pressing the AF-ON button on the
camera body of cameras so equipped.
3Press the shutter-release button halfway or the AF-
ON button once again to cancel manual focus and
resume autofocus.
Getting good results with autofocus
Refer to “Notes on using wide- or super wide-angle AF
NIKKOR lenses” (P. 17).
Camera focus
mode
Lens’ focus mode switch
M/A M
AF (A/S/C) Autofocus with
manual override
Manual focus (Focus
assist is available.)
MF Manual focus (Focus assist is available.)

14
En
En
■The built-in flash and vignetting
• The built-in flash cannot be used over distances of
less than 0.6 m (2.0 ft.).
• To prevent vignetting, do not use the lens hood.
* Vignetting is the darkening of the corners around the
image that occurs when the light emitted by the flash
is obstructed by the lens hood, or lens barrel,
depending on the focal length or shooting distance.
Built-in flash on the D100 has an angle of coverage
suited to focal lengths of 20mm and greater. Vignetting
occurs at a focal length of 18mm.
■Using the lens hood
Attaching the hood
Align the lens hood attachment index (A, either of
two indexes) 2on the hood with the lens hood
mounting index 4on the lens, and turn the hood
counterclockwise (as viewed when holding the camera
with the lens facing away from you) until it clicks into
place (Fig. B).
• Be sure that the lens hood mounting index is aligned
with the lens hood setting index (B) 3.
• If the lens hood is not correctly attached, vignetting
may occur.
• To facilitate attachment or removal of the hood, hold
it by the base (near the lens hood attachment index)
rather than its outer edge.
• To store the lens hood, attach it in the reverse
position.
Detaching the hood
Hold the lens hood by the base (near the lens hood
attachment index) and turn clockwise, as viewed when
holding the camera with the lens facing away from you,
to detach.
Digital-SLR
cameras
Supported focal length/
Shooting distance
D700 • 18mm/No restriction
D300/D200/
D100
• 18mm/1.5 m (4.9 ft.) or greater
• 20mm/1 m (3.3 ft.) or greater
• 24mm/No restriction
D90/D80/D50 • 20mm/2.5 m (8.2 ft.) or greater
• 24mm/1 m (3.3 ft.) or greater
D70-series • 24mm/1 m (3.3 ft.) or greater
D60 • 24mm/1.5 m (4.9 ft.) or greater
D40-series • 24mm/2.5 m (8.2 ft.) or greater

15
En
■Lens care
• Be careful not to allow the CPU contacts ato
become dirty or damaged.
• If the lens mount rubber gasket 0is damaged, be
sure to visit the nearest Nikon-authorized service
representative for repair.
• Clean lens surfaces with a blower brush. To remove
dirt and smudges, use a soft, clean cotton cloth or
lens tissue moistened with ethanol (alcohol) or lens
cleaner. Wipe in a circular motion from the center to
the outer edge, taking care not to leave traces or
touch other parts of the lens.
• Never use organic solvent such as thinner or benzene
to clean the lens, as this could cause damage, result in
a fire, or cause health problems.
• NC filters are available to protect the front lens
element. The lens hood also helps to protect the front
of the lens.
• When storing the lens in its flexible lens pouch, attach
both the front and rear lens caps.
• When the lens is mounted on a camera, do not pick
up or hold the camera and lens by the lens hood.
• When the lens will not be used for an extended
period of time, store it in a cool, dry place to prevent
mold and rust. Be sure to store the lens away from
direct sunlight or chemicals such as camphor or
naphthalene.
• Do not get water on the lens or drop it in water as this
will cause it to rust and malfunction.
• Reinforced plastic is used for certain parts of the lens.
To avoid damage, never leave the lens in an
excessively hot place.
■Standard accessories
• 77mm snap-on Front Lens Cap LC-77
•RearLensCapLF-1
• Bayonet Hood HB-23
• Flexible Lens Pouch CL-1118
■Optional accessory
• 77mm screw-on filters

16
En
En
■Specifications
Specifications and designs are subject to change without
notice or obligation on the part of the manufacturer.
Type of lens: G-type AF-S DX Zoom-NIKKOR lens
with built-in CPU and Nikon
bayonet mount (specially designed
for use with Nikon digital-SLR—
Nikon DX-format—cameras)
Focal length: 10mm-24mm
Maximum
aperture:
f/3.5-4.5
Lens
construction:
14 elements in 9 groups
(3 aspherical lens and 2 ED lens
elements)
Picture angle: 109º-61º
Focal length
scale:
10, 12, 15, 18, 20, 24mm
Distance
information:
Output to camera
Zoom control: Manually via separate zoom ring
Focusing: Nikon Internal Focusing (IF) system,
autofocus using a Silent Wave
Motor, manually via separate focus
ring
Shooting
distance scale:
Graduated in meters and feet from
0.24 m (0.8 ft.) to infinity ( )
Closest focusing
distance:
0.24 m (0.8 ft.) at all zoom settings
with autofocus
0.22 m (0.72 ft.) at all zoom settings
with manual focus
No. of diaphragm
blades:
7 pcs. (rounded)
Diaphragm: Fully automatic
Aperture range: f/3.5 to f/22 (at 10mm), f/4.5 to f/29
(at 24mm)
Exposure
measurement:
Via full-aperture method
Attachment size: 77 mm (P = 0.75 mm)
Dimensions: Approximately 82.5 mm (dia.) ×87
mm (extension from the camera’s
lens-mounting flange)
Weight: Approximately 460 g (16.2 oz)

17
En
■Notes on using wide- or super wide-angle AF NIKKOR lenses
In the following situations, autofocus may not perform as expected when shooting with wide- or super wide-angle
AF NIKKOR lenses.
1. When the main subject in the focus
brackets is relatively small
When a person standing in front of a distant
background is positioned within the focus brackets,
as shown in Fig. C, the background may be in focus,
while the subject is out of focus.
2. When the main subject is a finely
patterned subject or scene
When the subject is finely patterned or of low
contrast, such as a field filled with flowers, as shown
in Fig. D, focus may be difficult to acquire using
autofocus.
Responses to these types of situations
(1) Focus on a different subject located at the same
distance from the camera, apply focus lock,
recompose, and shoot.
(2) Set the camera’s focus mode to manual focus and
focus manually on the subject.
Refer to “Getting Good Results with Autofocus” in the
camera’s User’s Manual.
CA person standing in front of a
distant background
DA field filled with flowers

18
De
De
Hinweise für sicheren Betrieb
ACHTUNG
Keinesfalls zerlegen.
Beim Berühren der Innenteile von Kamera oder Objektiv
droht Verletzungsgefahr. Überlassen Sie Reparaturen
unbedingt ausschließlich qualifizierten Technikern. Kommt
es durch einen heftigen Stoß (z.B. Fall auf den Boden) zu
einem Bruch von Kamera oder Objektiv, so trennen Sie
zunächst das Produkt vom Stromnetz bzw. entnehmen die
Batterie(n) und geben es dann an eine autorisierte Nikon-
Servicestelle zur Überprüfung ab.
Bei einer Störung sofort die Stromversorgung
ausschalten.
Bei Entwicklung von Rauch oder ungewöhnlichem Geruch
durch Kamera oder Objektiv entnehmen Sie sofort die
Batterie(n); dabei vorsichtig vorgehen, denn es besteht
Verbrennungsgefahr. Bei einem Weiterbetrieb unter diesen
Umständen droht Verletzungsgefahr.
Nach dem Abtrennen von der Stromversorgung geben Sie
das Gerät an eine autorisierte Nikon-Servicestelle zur
Überprüfung ab.
Kamera oder Objektiv keinesfalls bei Vorhandensein
von brennbarem Gas einsetzen.
Wird elektronisches Gerät bei brennbarem Gas betrieben,
so droht u.U. Explosions- oder Brandgefahr.
Keinesfalls durch Objektiv oder Sucher in die Sonne blicken.
Beim Betrachten der Sonne oder anderer starker
Lichtquellen durch Objektiv oder Sucher droht eine
permanente Schädigung des Sehvermögens.
Dem Zugriff von Kindern entziehen.
Es ist unbedingt dafür zu sorgen, dass Kleinkinder keine
Batterien oder andere Kleinteile in den Mund nehmen können.
Beim Umgang mit Kamera und Objektiv unbedingt
die folgenden Vorsichtmaßnahmen beachten:
• Schützen Sie die Kamera und das Objektiv vor
Feuchtigkeit. Andernfalls droht Brand- oder
Stromschlaggefahr.
• Handhaben oder berühren Sie die Kamera bzw. das
Objektiv keinesfalls mit nassen Händen. Andernfalls droht
Stromschlaggefahr.
• Bei Gegenlichtaufnahmen nicht das Objektiv gegen die
Sonne richten oder das Sonnenlicht direkt durch das
Objektiv eintreten lassen. Dies könnte eine Überhitzung der
Kamera verursachen und ein Brand könnte die Folge sein .
• Vor einem längeren Nichtgebrauch des Objektivs bringen
Sie den vorderen und hinteren Deckel an und bewahren
das Objektiv geschützt vor direkter Sonnenlichteinwirkung
auf. Andernfalls droht Brandgefahr wegen möglicher
Fokussierung von Sonnenlicht durch das Objektiv auf
brennbare Gegenstände .

19
De
■Nomenklatur
1
Gegenlichtblende (S. 22)
2Montagemarkierung der
Gegenlichtblende (S. 22)
3Kontrollmarkierung der
Gegenlichtblende (S. 22)
4Montagemarkierung für
Gegenlichtblende (S. 22)
5Zoom-Einstellring (S. 20)
6Brennweitenskala (S. 20)
7
Entfernungseinstellring (S. 21)
8Entfernungsindexlinie
9Montagemarkierung
0Dichtungsmanschette (S. 23)
aCPU-Kontakte (S. 23)
bMarkierung der Brennweitenskala
cEntfernungsskala
dFokussierschalter (S. 21)
( ): Seitennummer

20
De
De
Wir danken Ihnen für das Vertrauen, das Sie Nikon mit dem Kauf des AF-S DX NIKKOR 10-24mm f/3,5-4,5G ED
entgegenbringen. DX NIKKOR-Objektive sind speziell für den Gebrauch mit Nikon Digital-Spiegelreflexkameras (Nikon DX-
Format) ausgelegt, wie etwa der D300 und der D90. Wird das Objektiv an Kameras im Nikon DX-Format angebracht, so
entspricht der Bildwinkel des Objektivs ca. 1,5×der Brennweite im Kleinbildformat (35mm). Machen Sie sich bitte
vor dem Gebrauch dieses Objektivs mit dem Inhalt dieser Bedienungsanleitung und dem Benutzerhandbuch Ihrer
Kamera vertraut.
■Die wichtigsten Merkmale
• Der Fokussiermechanismus des Objektivs wird von
einem Silent Wave Motor angetrieben, so dass die
Scharfeinstellung per Autofokus stufenlos,
geräuscharm und praktisch verzögerungsfrei erfolgt.
Mit dem Fokussierschalter dlässt sich mühelos
zwischen Autofokus (A) und manueller
Scharfeinstellung (M) wechseln.
• Eine besonders präzise Belichtungssteuerung
resultiert, wenn das Objektiv auf eine Nikon-Kamera
mit 3D-Color-Matrixmessung montiert wird, da die
Motiventfernungsdaten vom Objektiv zur Kamera
übertragen werden.
• Außergewöhnliche optische Performanz und hohe
Wiedergabequalität durch drei asphärische
Linsenelemente und zwei Glaselemente mit extrem
niedriger Dispersion (ED), wodurch eine Korrektur von
chromatischen Abweichungen gewährleistet wird.
Außerdem generiert die gerundete Blende weiche und
ansprechende Unschärfeeffekte in Bildbereichen, die
unscharf sind.
■Scharfeinstellung, Zoomen und
Tiefenschärfe
Vor der Scharfeinstellung durch Drehen des Zoom-
Einstellrings 5die Brennweite so weit verstellen, bis der
gewünschte Bildausschnitt im Sucher zu sehen ist.
Wenn die Kamera mit einer Abblendtaste oder einem
Abblendhebel für die Tiefenschärfevorschau ausgestattet
ist, lässt sich die Tiefenschärfe beim Blick durch den
Kamerasucher beurteilen.
• Dieses Objektiv ist mit dem System Internal Focusing (IF,
interne Scharfeinstellung) ausgestattet. Wenn die
Aufnahmedistanz abnimmt, nimmt die Brennweite
ebenfalls ab.
• Die Entfernungsskala zeigt nicht die exakte Entfernung
zwischen Objekt und Kamera an. Die Werte dienen
lediglich als Anhaltspunkte. Bei Landschaftsaufnahmen
mit großen Entfernungen, stellt sich die Kamera aufgrund
der Tiefenschärfe u. U. auf einen Punkt scharf, der näher
als unendlich ist.
