1/98 revised 1/01 Form Number 041395
English
Deutsch
Français
Nederlands
BHS 5120
Nilfisk MODEL 56393900
Instructions For Use
Bedienungsanleitung
Mode d' emploi
Gebruiksaanwijzing

2 FORM NO. 041395 / BHS 5120
Page
Introduction ............................................................................................. 4
Parts and Service.................................................................................... 4
Nameplate............................................................................................... 4
Uncrating the Machine ............................................................................ 4
Safety Instructions .................................................................................. 6
Preparing the Machine for Use

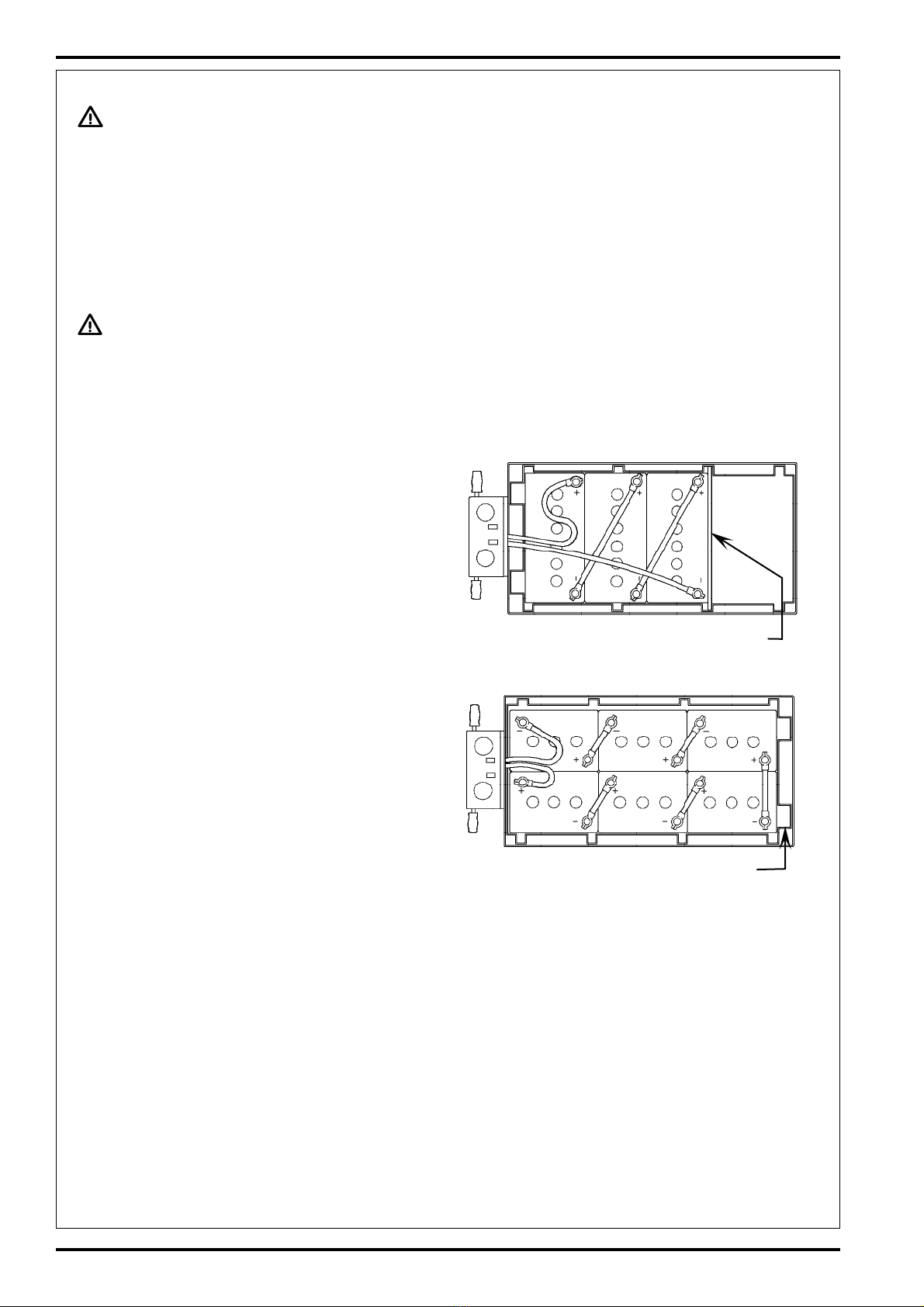

Battery Installation ................................................................................ 10

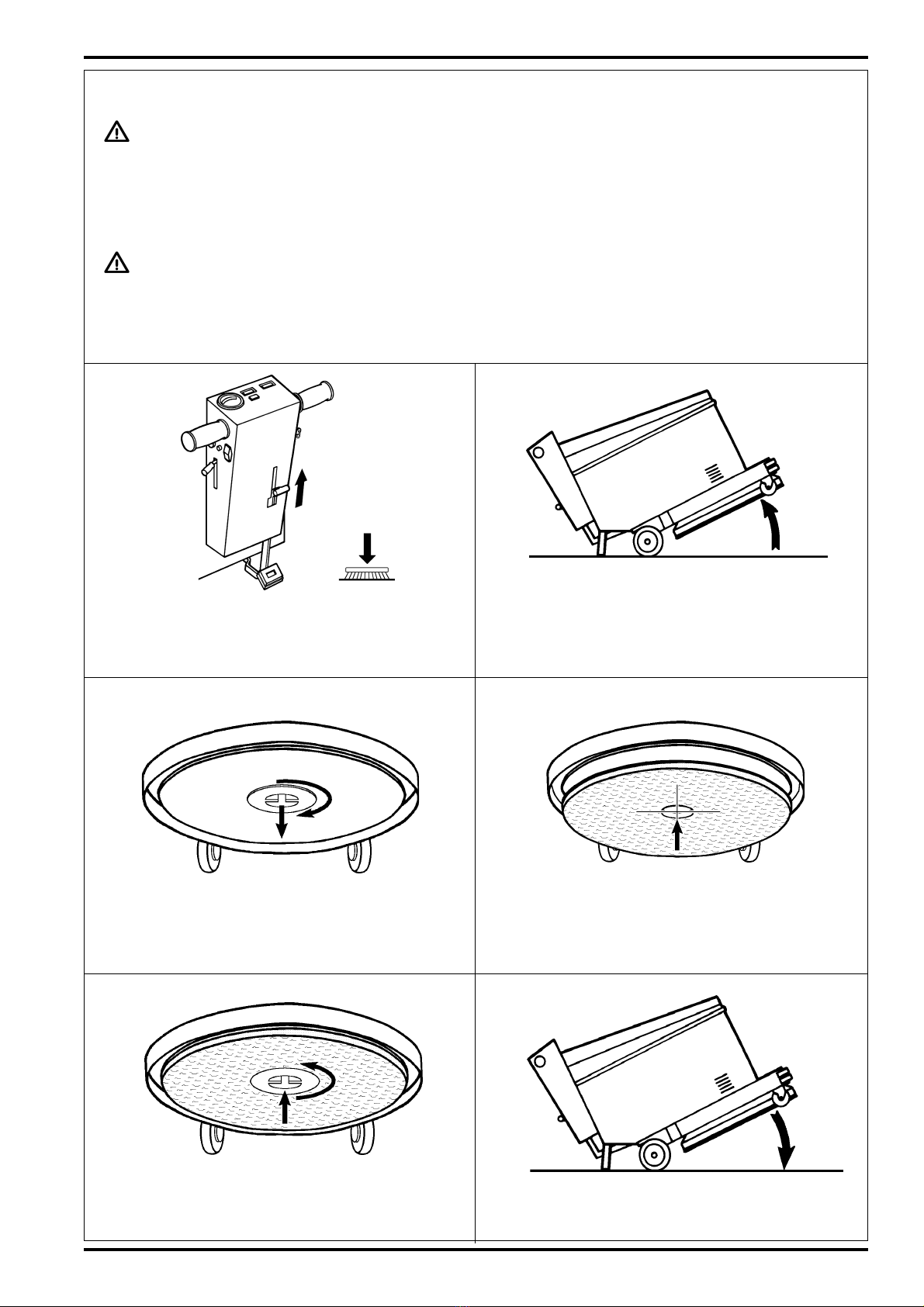

Pad Installation ..................................................................................... 14

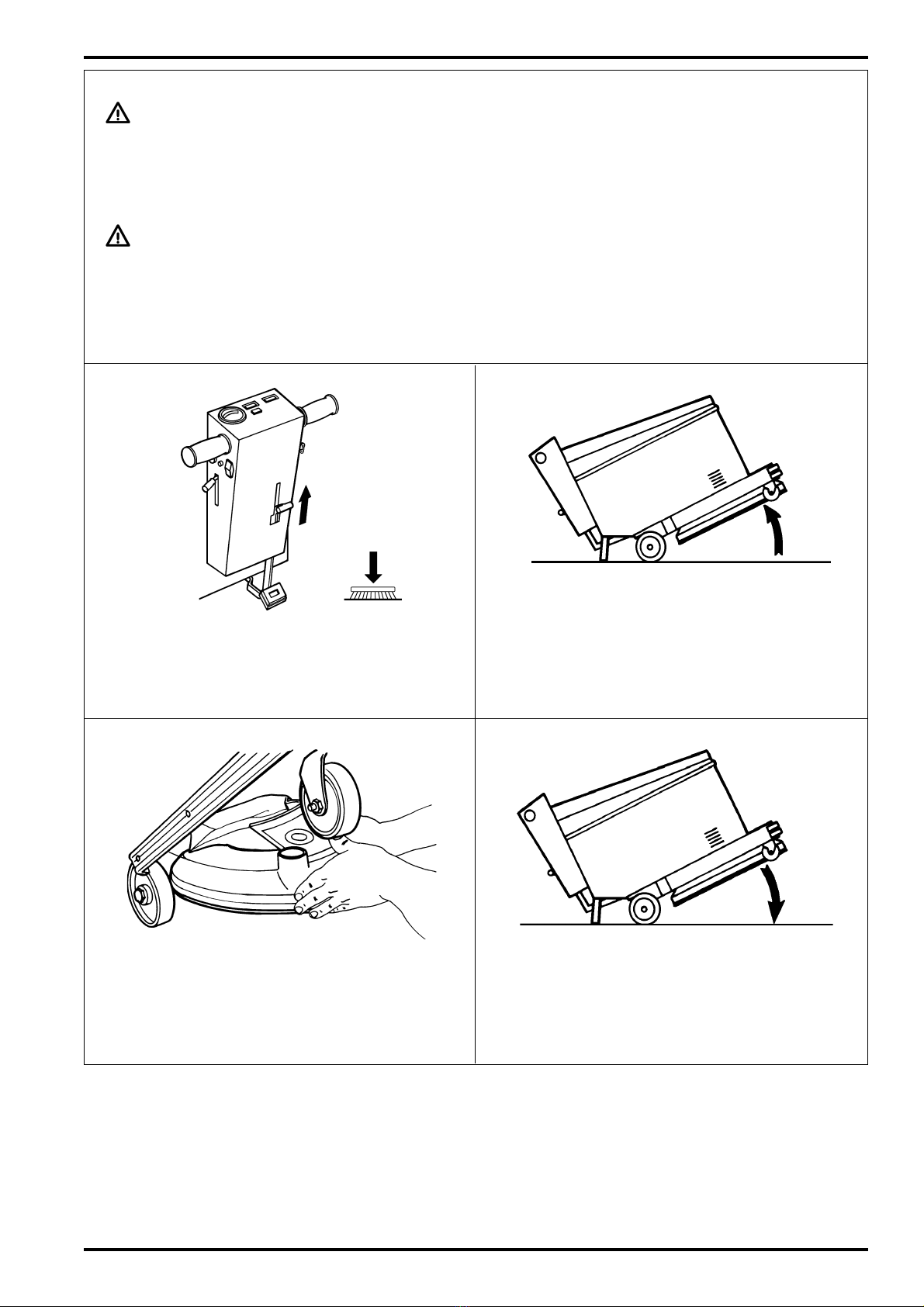

Dust Bag Installation ............................................................................. 16

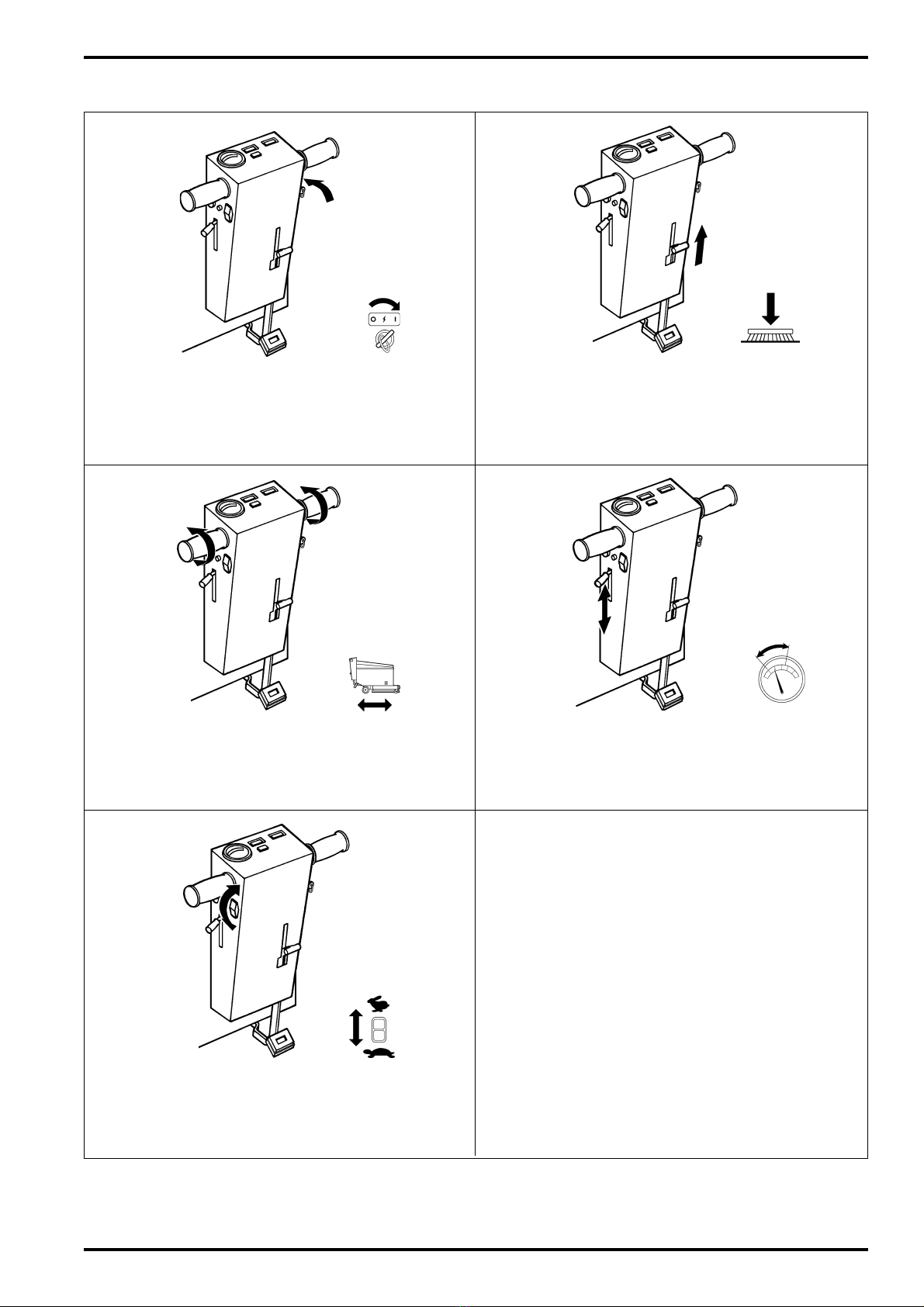

Operating the Machine.......................................................................... 18
After Use ............................................................................................... 20
Maintenance
Maintenance Schedule ......................................................................... 22
Battery Maintenance ............................................................................. 22
Lubrication ............................................................................................ 22
Pad Motor Brushes ............................................................................... 22
Drive Motor Brushes ............................................................................. 22
Troubleshooting
Machine Vibration ................................................................................. 24
Swirl Marks ........................................................................................... 24
Reduced Running Time ........................................................................ 24
Technical Specifications ....................................................................... 25
TABLE OF CONTENTS NHALTSVERZE CHN S
Seite
Einleitung ................................................................................................ 4
Ersatzteile und Service ........................................................................... 4
Typenschild ............................................................................................. 4
Auspacken der Maschine........................................................................ 4
Sicherheits und Warnhinweise .............................................................. 7
Vorbereitung der Maschine zum Einsatz

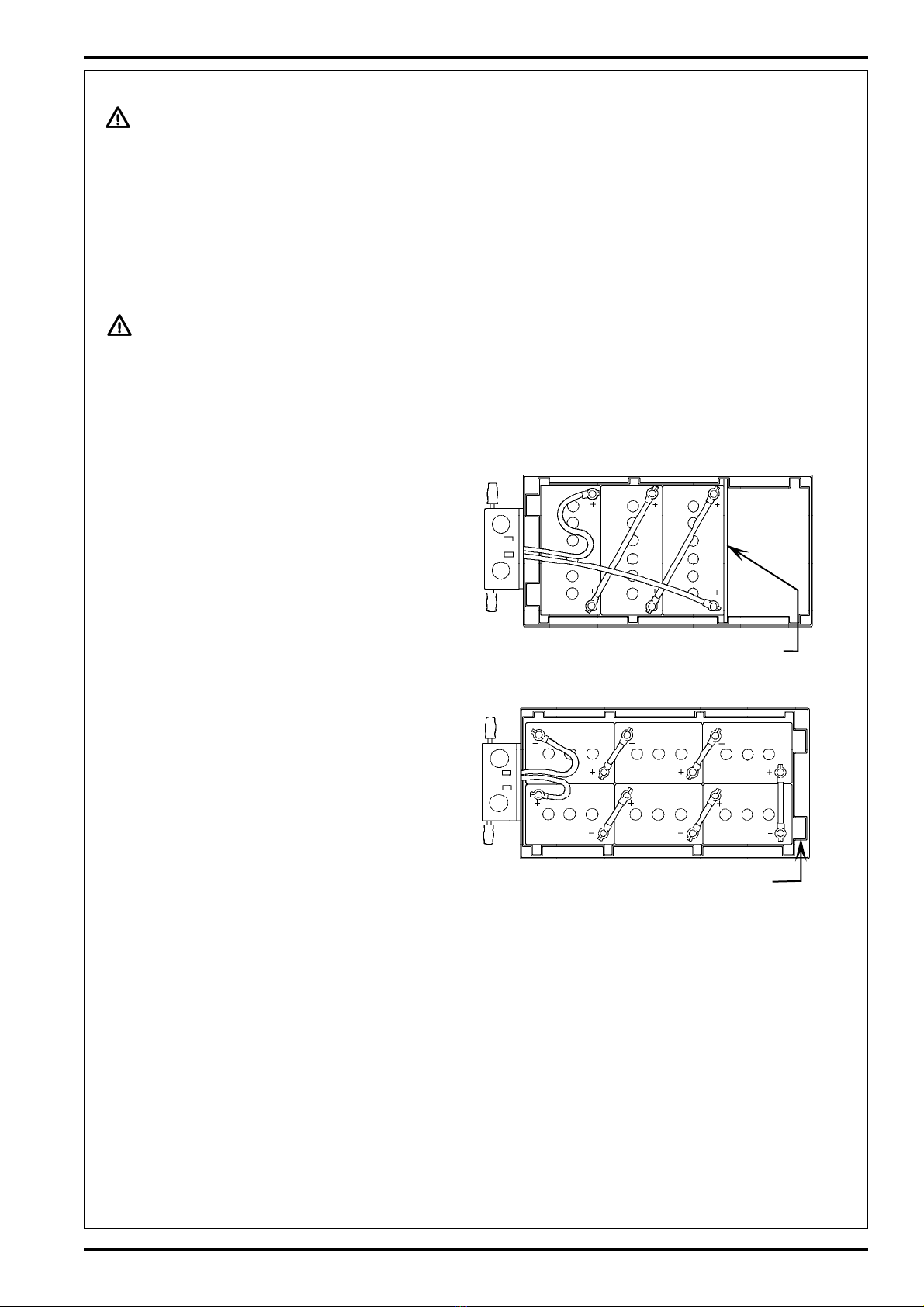

Installation der Batterien ....................................................................... 11

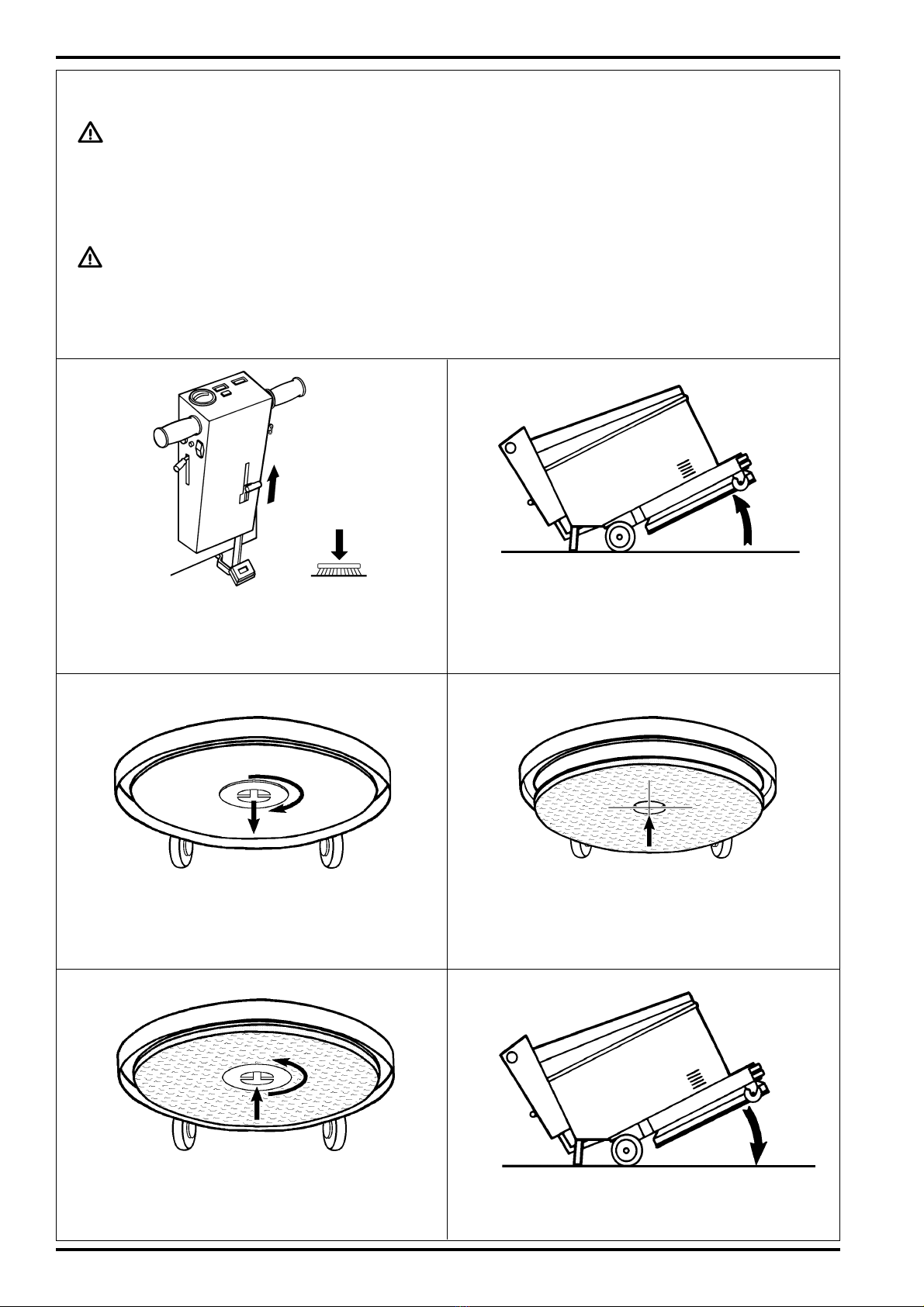

Installation des Kissens ........................................................................ 14
Installation der Staubbeutel .................................................................. 16
Bedienung der Maschine ...................................................................... 18
Nach dem Einsatz ................................................................................. 20
Wartung
Wartungsschema .................................................................................. 22
Wartung der Batterien ........................................................................... 22
Schmierung ........................................................................................... 22
Kissen Motorbürsten ............................................................................. 22
Antriebsmotorbürsten............................................................................ 22
Fehlersuche
Vibrieren der Maschine ......................................................................... 24
Wirbelspuren ......................................................................................... 24
Verminderte Betriebszeit....................................................................... 24
Technische Daten ................................................................................. 25

FORM NO. 041395 / BHS 5120 3
TABLE DES MAT ERES NHOUDSOPGAVE
Page
Introduction ............................................................................................. 5
Pièces et entretien .................................................................................. 5
Plaque d´identification.........................................................................….5
Déballer la machine ................................................................................ 5
Consignes de sécurité ............................................................................ 8
Préparation de la Machine à la mise en service
Installation de la batterie ....................................................................... 12
Installation du disque…………………. .................................................. 15
Installation du sac à poussière.............................................................. 17
Manœuvrer la machine ......................................................................... 19
Après l’emploi ....................................................................................... 21
Entretien
Cahier d’entretien.................................................................................. 23
Entretien de la batterie .......................................................................... 23
Lubrification........................................................................................... 23
Charbons du moteur de disque............................................................. 23
Charbons du moteur d’entraînement .................................................... 23
Dépistage de la panne
Vibration de la machine ........................................................................ 24
Marques sur le sol................................................................................. 24
Temps de fonctionnement réduit .......................................................... 24
Spécifications techniques ..................................................................... 25
Pagina
Inleiding................................................................................................... 5
Onderdelen en service ............................................................................ 5
Typeplaatje ............................................................................................. 5
Uitpakken van de machine...................................................................... 5
Algemene veiligheidsvoorschriften ......................................................... 9
Machine gebruiksklaar maken
Accu’s aansluiten .................................................................................. 13
Pad bevestigen ..................................................................................... 15
Stofzakken plaatsen.............................................................................. 17
Gebruik van de machine ....................................................................... 19
Na gebruik............................................................................................. 21
Onderhoud
Onderhoudsschema.............................................................................. 23
Accu’s opladen...................................................................................... 23
Doorsmeren .......................................................................................... 23
Koolborstels van de pad ....................................................................... 23
Koolborstels van de aandrijfmotor ........................................................ 23
Verhelpen van storingen
De machine trilt ..................................................................................... 24
Strepen ................................................................................................. 24
De machine kan minder lang gebruikt worden...................................... 24
Technische gegevens ........................................................................... 25

4 FORM NO. 041395 / BHS 5120
NTRODUCT ON
This manual will help you get the most from your Nilfisk BHS 5120. Read
it thoroughly before operating the machine.
This product is intended for commercial use only.
PARTS AND SERV CE
Repairs, when required, should be performed by Nilfisk service personnel
using Nilfisk original replacement parts and accessories.
Call Nilfisk for repair parts or service. Please specify the Model and Serial
Number when discussing your machine.
NAME PLATE
The Model and Serial Number of your machine are shown on the
Nameplate on the machine. This information is needed when ordering
repair parts for the machine. Use the space below to note the Model and
Serial Number of your machine for future reference.
MODEL
SERIAL NUMBER
UNCRAT NG
When the machine is delivered, carefully inspect the shipping carton and
the machine for damage. If damage is evident, save the shipping carton
so that it can be inspected by the carrier that delivered it. Contact the
carrier immediately to file a freight damage claim.
E NLE TUNG
Dieses Handbuch wird Ihnen dabei behilflich sein, das Allerbeste aus
Ihrem Nilfisk BHS 5120 zu machen. Lesen Sie es bitte vor Inbetriebnahme
der Maschine sorgfältig durch.
Dieses Produkt ist lediglich für kommerzielle Anwendungszwecke bestimmt.
ERSATZTE LE UND SERV CE
Eventuelle Reparaturen sollten lediglich von Nilfisk Fachkräften unter
Anwendung von originalen Nilfisk Zubehör und Ersatzteilen ausgeführt
werden. Für Ersatzteile bzw. für ein Service wenden Sie sich bitte an
Nilfisk. Bitte geben Sie die Modell und Seriennummer der betreffenden
Maschine an.
TYPENSCH LD
Die Modell und Seriennummer Ihrer Maschine sind dem Typenschild an
der Maschine zu entnehmen. Diese Angaben sind bei der Bestellung von
Ersatzteilen für die Maschine erforderlich. Tragen Sie bitte nachfolgend
die Modell und Seriennummer Ihrer Maschine ein, um später darauf
bezugnehmen zu können.
MODELLNUMMER
SERIENNUMMER
AUSPACKEN DER MASCH NE
Bei Lieferung der Maschine untersuchen Sie bitte den Verpackungskarton
und die Maschine sorgfältig auf Schäden. Wenn ein Schaden vorliegt,
heben Sie bitte den Verpackungskarton auf, damit dieser vom
Transportunternehmer inspiziert werden kann, der die Lieferung
vorgenommen hat. Setzen Sie sich unverzüglich mit dem
Transportunternehmer in Verbindung, um einen Schadensanspruch
anzumelden.

FORM NO. 041395 / BHS 5120 5
NTRODUCT ON
Ce mode d´emploi vous permettra de tirer le meilleur de votre Nilfisk BHS
5120.
Lisez le attentivement avant d’utiliser la machine.
Ce produit est destiné à l’usage industriel uniquement.
P ECES ET ENTRET EN
Les réparations, lorsque nécessaire, devront être entreprises par du
personnel d´entretien Nilfisk utilisant des pièces de rechange et des
accessoires originaux de Nilfisk. Appelez Nilfisk pour toute pièce de
rechange ou entretien. Veuillez spécifier le Numéro du Modèle et le
Numéro de Série lorsque vous parlez de votre machine.
PLAQUE D’ DENT F CAT ON
Le numéro du modèle et le numéro de série de votre machine sont inscris
sur la plaque d´identification sur la machine. Cette information est nécessaire
lors de la commande de pièces de réparation pour la machine. Utilisez la
place ci dessous pour inscrire le numéro du modèle et le numéro de série
de votre machine pour toute référence future.
NUMERO DU MODELE
NUMERO DE SERIE
DEBALLER LA MACH NE
Lors de la livraison de la machine, inspectez attentivement l’emballage en
carton du transport et la machine pour tout dommage. Si la détérioration
est évidente, conservez le carton du transport pour qu’il soit inspecté par
la société de transport qui l’a livré. Contactez la société de transport
immédiatement pour remplir une réclamation de dommage de frêt.
NLE D NG
Deze gebruiksaanwijzing is een praktische hulp om de mogelijkheden van
uw Nilfisk BHS 5120 zo optimaal mogelijk te benutten. Lees deze daarom
aandachtig door voordat u de machine in gebruik gaat nemen.
Dit produkt is uitsluitend bedoeld voor professioneel gebruik.
ONDERDELEN EN SERV CE
Eventuele reparaties dienen uitgevoerd te worden door een Nilfisk
servicebedrijf dat originele vervangende Nilfisk onderdelen en hulpstukken
gebruikt. Bel uw Nilfisk dealer voor reparaties, onderdelen of service.
Vermeld daarbij het type en serienummer van uw machine.
TYPEPLAATJE
Het type en serienummer van uw machine staan vermeld op het typeplaatje
op de machine. Deze gegevens heeft u nodig wanneer u onderdelen voor
uw machine bestelt. Noteer hieronder het type en serienummer van uw
machine om hier later naar te kunnen verwijzen.
TYPENUMMER
SERIENUMMER
U TPAKKEN VAN DE MACH NE
Controleer bij aflevering goed of de verpakking en de machine niet
beschadigd zijn. Bewaar de verpakking indien blijkt dat er schade is, zodat
deze door de transporteur gecontroleerd kan worden. Neem bij constatering
van transportschade onmiddellijk contact op met de transporteur om een
schadeclaim in te dienen.

6 FORM NO. 041395 / BHS 5120
CAUT ONS AND WARN NGS
SYMBOLS
Nilfisk uses the symbols below to signal potentially dangerous conditions. Read this information carefully and take the
necessary steps to protect personnel and property.
DANGER!
Is used to warn of immediate hazards that will cause severe personal injury or death.
WARN NG!
Is used to call attention to a situation that could cause severe personal injury.
CAUT ON!
Is used to call attention to a situation that could cause minor personal injury or damage to the machine or other property.
GENERAL SAFETY NSTRUCT ONS
Specific Cautions and Warnings are included to warn you of potential danger of machine damage or bodily harm.
WARN NG!
* This machine should only be used by properly trained and authorized persons.
* Keep sparks, flame and smoking materials away from batteries. Explosive gases are vented during normal operation.
* Charging the batteries produces highly explosive hydrogen gas. Charge batteries only in well ventilated areas, away
from open flame. Do not smoke while charging the batteries.
* Remove all jewelry when working near electrical components.
* Disconnect the batteries before servicing electrical components.
* Never work under a machine without safety blocks or stands to support the machine.
* Do not dispense flammable cleaning agents, operate the machine on or near these agents, or operate in areas where
flammable liquids exist.
* Do not clean this machine with a pressure washer.
* Do not operate this machine on ramps or inclines of more than a 2 percent gradient.
CAUT ON!
* This machine is not approved for use on public paths or roads.
* This machine is not suitable for picking up hazardous dust.
* When operating this machine, ensure that third parties, particularly children, are not endangered.
* Before performing any service function, carefully read all instructions pertaining to that function.
* Disconnect the battery connector/ charger plug before changing the brushes, and before opening any access panels.
* Take precautions to prevent hair, jewelry, or loose clothing from becoming caught in moving parts.
SAVE THESE NSTRUCT ONS

FORM NO. 041395 / BHS 5120 7
S CHERHE TS- UND WARNH NWE SE
SYMBOLE
Die Firma Nilfisk benutzt die untenstehenden Symbole, um auf eventuelle Gefahrensituationen hinzuweisen. Bitte lesen Sie
diese Informationen sorgfältig durch, und treffen Sie die erforderlichen Maßnahmen, um das Personal und Sachgegenstände
zu schützen.
GEFAHR!
Wird dazu verwendet, vor unmittelbaren Gefahrensituationen zu warnen, die eine schwere Körperverletzung oder den Tod zur
Folge haben.
WARNH NWE S!
Wird dazu verwendet, auf eine Situation aufmerksam zu machen, die eine schwere Körperverletzung zur Folge haben könnte.
VORS CHT!
Wird dazu verwendet, auf eine Situation aufmerksam zu machen, die eine geringe Körperverletzung, einen Schaden an der
Maschine oder an anderen Sachgegenständen zur Folge haben könnte.
ALLGEME NE S CHERHE TSANWE SUNGEN
Spezielle Vorsichtsgebote und Warnhinweise werden gegeben, um Sie vor möglichen Gefahren zu warnen, die einen
Maschinen oder Personenschaden verursachen könnten.
WARNH NWE S!
* Diese Maschine darf lediglich von hinreichend ausgebildeten und autorisierten Personen betrieben werden.
* Halten Sie Funken, Flammen und rauchende Materialien von den Batterien fern. Während des normalen Betriebes
werden explosive Gase frei.
* Das Laden der Batterien erzeugt hochexplosiven, gasförmigen Wasserstoff. Laden Sie die Batterien nur in gut
belüfteten Räumen, weit entfernt von offenem Feuer. Beim Aufladen der Batterien ist das Rauchen verboten.
* Entfernen Sie jeglichen Schmuck, wenn Sie in der Nähe von elektrischen Komponenten arbeiten.
* Unterbrechen Sie die Verbindung zu den Batterien vor dem Reparieren von elektrischen Komponenten.
* Arbeiten Sie niemals unter einer Maschine, ohne diese mit Sicherheitsblöcken oder Ständern abzustützen.
* Tragen Sie keine brennbaren Reinigungsmittel auf, nehmen Sie die Maschine nicht in der Nähe solcher Mittel in Betrieb,
und betreiben Sie die Maschine nicht in Bereichen, in denen brennbare Flüssigkeiten gelagert werden.
* Reinigen Sie die Maschine nicht mit einem Druckreiniger.
* Setzen Sie diese Maschine nicht auf Rampen oder Steigungen mit einer Neigung von mehr als 2% ein.
VORS CHT!
* Diese Maschine ist zum Einsatz auf öffentlichen Wegen und Straßen nicht zugelassen.
* Diese Maschine ist zur Beseitigung von gefährlichem Staub nicht geeignet.
* Sorgen Sie beim Einsatz dieser Maschine dafür, daß Drittbeteiligte, insbesondere Kinder, nicht gefährdet sind.
* Bevor Sie irgendwelche Wartungsarbeiten ausführen, lesen Sie alle Anleitungen diese Arbeiten betreffend sorgfältig
durch.
* Unterbrechen Sie die Verbindung zum Batterie /Ladestecker, bevor Sie die Bürsten wechseln oder irgendeine
Wartungsluke öffnen.
* Treffen Sie geeignete Maßnahmen um zu verhindern, daß sich Haare, Schmuckgegenstände oder lose Kleidungsstücke
in beweglichen Teilen verfangen.
D ESE ANLE TUNG B TTE AUFBEWAHREN

8 FORM NO. 041395 / BHS 5120
SYMBOLES DE PRUDENCE ET D´ATTENT ON
Nilfisk utilise les symboles ci dessous pour signaler des conditions dangereuses potentielles. Lisez attentivement cette
information et prenez les mesures nécessaires de protection du personnel et des biens.
DANGER!
Est utilisé pour avertir de tout danger immédiat qui entraînerait des blessures graves ou la mort.
ATTENT ON!
Est utilisé pour attirer l’attention sur une situation qui pourrait entraîner des blessures graves.
PRUDENCE!
Est utilisé pour attirer l’attention sur une situation qui pourrait entraîner des blessures légères ou des dommages à la machine
ou à d´autres biens.
CONS GNES GENERALES DE SECUR TE
Les Prudences et Avertissements spécifiques sont inclus pour vous prévenir de tout danger potentiel de dommage à la machine
ou de dommage corporel.
ATTENT ON!
* Cette machine ne devra être utilisée que par des personnes dûment formées et autorisées.
* Eloignez tout matériau susceptible de créer des étincelles, flammes et fumée des batteries. Des gaz explosifs se
dégagent durant le fonctionnement normal.
* Le chargement des batteries produit du gaz hydrogène extrêmement explosif. Ne chargez les batteries que dans des
zones très bien aérées, loin de toute flamme. Ne fumez pas lorsque vous chargez les batteries.
* Retirez tout bijou lorsque vous travaillez à proximité de composants électriques.
* Déconnectez les batteries avant l´entretien des composants électriques.
* Ne travaillez jamais sous une machine qui n´a pas de cales de sécurité ou de socles pour la supporter.
* N´utilisez pas d´agents nettoyants inflammables, n´utilisez pas la machine sur ou près de ces agents, ou ne l´utilisez
pas dans des zones où ces liquides inflammables existent.
* Ne nettoyez pas cette machine avec un jet à haute pression.
* N´utilisez pas cette machine sur des rampes ou des plans inclinés de plus de 2 pour cent.
PRUDENCE!
*Cette machine n´est pas concue pour une utilisation sur des voies publiques.
*Cette machine n´est pas appropriée au ramassage de poussière dangereuse.
*Lors de l´utilisation de cette machine, assurez vous que des tiers, particulièrement des enfants, ne soient pas en
danger.
* Avant d’effectuer tout entretien, lisez attentivement toutes les instructions se rapportant à cette opération.
* Déconnectez le connecteur/chargeur de batterie avant de changer les brosses et avant d´ouvrir tout panneau d’accès.
* Prenez les précautions nécessaires pour éviter que les cheveux, bijoux et vêtements amples ne soient pris dans les
parties mobiles. CONSERVEZ CES NSTRUCT ONS

FORM NO. 041395 / BHS 5120 9
WAARSCHUW NGEN EN SPEC ALE AANDACHTSPUNTEN
SYMBOLEN
Nilfisk maakt gebruik van de volgende symbolen om omstandighden aan te duiden die gevaarlijk kunnen zijn. Lees deze
informatie aandachtig door en neem de noodzakelijke maatregelen ter bescherming van mensen en naaste omgeving.
GEVAAR!
Dit wordt gebruikt bij gevaar voor dood of ernstig letsel.
WAARSCHUW NG!
Dit wordt gebruikt bij gevaar voor ernstig letsel.
OPGELET!
Dit wordt gebruikt in situaties die kleine verwondingen of schade aan de machine of omgeving kunnen veroorzaken.
ALGEMENE VE L GHE DSVOORSCHR FTEN
De waarschuwingen en speciale aandachtspunten zijn bedoeld om u attent te maken op situaties waarbij lichamelijk letsel of
schade aan de machine toegebracht kan worden.
WAARSCHUW NG!
* De machine mag alleen worden bediend door juist opgeleid en daartoe bevoegd personeel.
* Houd vonken, vlammen en smeulend materiaal altijd uit de buurt van de accu’s. Tijdens het gebruik is er sprake van
gasvorming.
* Tijdens het opladen van de accu’s ontstaat hoogst ontvlambaar hydrogeen gas. Het opladen van de accu’s dient altijd
te gebeuren in een goed geventileerde ruimte, ver weg van open vuur. Tijdens het opladen niet roken.
* Draag geen sieraden tijdens werk in de buurt van elektrische onderdelen.
* Sluit de accu’s af voordat u onderhoud aan elektrische onderdelen pleegt.
* Werk nooit onder de machine zonder dat deze veilig op steunen is geplaatst.
* Gebruik geen brandbare reinigingsmiddelen, gebruik de machine niet in de omgeving van deze middelen of in een
ruimte waarin zich ontvlambare vloeistof bevindt.
* Reinig de machine niet met een hogedrukreiniger.
* Gebruik de machine niet op hellingen van meer dan 2 graden.
OPGELET!
* Deze machine is niet geschikt voor werkzaamheden op de openbare weg.
* Deze machine mag niet worden gebruikt voor het opzuigen van gevaarlijke stoffen.
* Verzeker u ervan dat tijdens het werken met de machine anderen met name kinderen geen gevaar lopen.
* Lees vóór het uitvoeren van onderhoudswerkzaamheden zorgvuldig de instructies inzake deze werkzaamheden.
* Haal de stekker van de accu/acculader eruit vóór het verwisselen van de borstels en vóór het openen van een van de
panelen.
* Neem voorzorgsmaatregelen om te voorkomen dat hoofdhaar, sieraden of losse kleding tussen de bewegende delen
van de machine kunnen komen.
BEWAAR DEZE VE L GHE DSVOORSCHR FTEN

10 FORM NO. 041395 / BHS 5120
BATTERY NSTALLAT ON
WARN NG!
Use extreme caution when working with batteries. Sulfuric acid in batteries can cause severe injury if allowed to contact the
skin or eyes. Explosive hydrogen gas is vented from inside the batteries through openings in the battery caps. This gas can
be ignited by any arc, spark or flame.
WHEN SERV C NG BATTER ES...
• Remove all jewelry
• Do not smoke
• Wear safety glasses
• Work in a well ventilated area
• Do not allow tools to touch more than one battery terminal at a time
CAUT ON!
Electrical components in this machine can be severely damaged if the batteries are not installed and connected properly.
Batteries should be installed by your local Nilfisk dealer or by a qualified electrician.
The BHS 5120 may be used with three 12 volt, 185 amp hour batteries or six 6 volt batteries. The six 6 volt, 244 amp hour batteries will extend the running
time of the machine.
To nstall the Batteries...
1 Release the two latches at the back of the machine, tip the
cover shroud forward and lift it off the machine. Remove the
battery cables from the battery tray.
2 If you are using three 12 volt batteries, carefully lift them into
the battery tray, arranged as shown in Figure 1. Install the
battery retaining strap as shown, to hold the batteries toward
the rear of the machine.
If you are installing six 6 volt batteries, lift the battery tray out
of the machine and turn it around so that the ribbed area faces
toward the front of the machine, as shown in Figure 2.
Carefully place the batteries into the battery tray, arranged
exactly as shown. Discard the battery retaining strap it is not
required when six 6 volt batteries are used.
3 Make sure that the Key Switch (on the right side of the control handle) is in the OFF position.
4 Install the battery cables as shown in Figure 1 or Figure 2, with the terminals marked “P” on the positive battery posts and the terminals marked “N”
on the negative battery posts. Position the cables so that the caps can be easily removed when it is necessary to add water to the batteries.
5 Tighten the nut on each battery terminal just enough to keep the terminal from being turned on the battery post. Then tighten the nut one more full
turn.
Do not over tighten the nuts, or it will be very difficult to remove the terminals for future service.
6 Coat all of the terminals and posts with grease, petroleum jelly or spray on battery coating (available at most auto parts stores).
7 Put one of the black rubber “boots” over each of the terminals and use the plastic tie straps to hold them in place.
FIGURE 1 Three 12 Volt Batteries
Battery Retaining Strap
FIGURE 2 Six 6 Volt Batteries
Ribbed Area Of Tray

FORM NO. 041395 / BHS 5120 11
NSTALLAT ON DER BATTER EN
WARNH NWE S!
Bei der Arbeit mit Batterien ist besondere Vorsicht geboten. Die Schwefelsäure in den Batterien kann bei Berührung der Haut
oder der Augen erhebliche Verletzungen hervorrufen. Explosiver, gasförmiger Wasserstoff wird aus dem Inneren der Batterien
durch Öffnungen in den Batteriekappen abgegeben. Dieses Gas kann von jeglichem elektrischen Lichtbogen, einem Funken
oder einer Flamme entzündet werden.
WENN S E AN DEN BATTER EN ARBE TEN...
• Entfernen Sie jeglichen Schmuck
• Rauchen Sie nicht
• Tragen Sie Schutzbrillen
• Arbeiten Sie in einem gut belüfteten Bereich
• Lassen Sie es nicht zu, daß ein Werkzeug jeweils mehr als einen Batteriekontakt berührt.
VORS CHT!
Die elektrischen Teile in dieser Maschine können erheblich beschädigt werden, wenn die Batterien nicht ordnungsgemäß
installiert und angeschlossen werden. Die Batterien sollten von Ihrem örtlichen Nilfisk Händler oder einem qualifizierten
Elektriker installiert werden.
Die BHS 5120 kann mit drei 12 Volt, 185 Ah oder sechs 6 Volt Batterien betrieben werden. Durch die Benutzung von sechs 6 Volt, 244 Ah Batterien wird
die Betriebszeit der Maschine verlängert.
nstallation der Batterien...
1 Lösen Sie die beiden Riegel an der Rückseite der Maschine,
kippen Sie die Abdeckung nach vorn, und heben Sie diese
von der Maschine. Entnehmen Sie die Batteriekabel aus dem
Batteriebecken.
2 Falls Sie drei 12 Volt Batterien benutzen, heben Sie diese
vorsichtig in das Batteriebecken, und ordnen Sie die Batterien
wie in der Abbildung 1 veranschaulicht an. Installieren Sie das
Halteband der Batterien wie abgebildet, um die Batterien in
Richtung der Rückseite der Maschine zu halten.
Falls Sie sechs 6 Volt Batterien installieren, heben Sie das
Batteriebecken aus der Maschine und wenden es so, daß der
geriffelte Bereich der Vorderseite der Maschine zugewandt
ist, wie in der Abbildung 2 veranschaulicht. Bringen Sie die
Batterien vorsichtig im Batteriebecken an, genau wie
abgebildet. Entfernen Sie das Halteband der Batterien – bei
der Benutzung von sechs 6 Volt Batterien ist kein Halteband
nötig.
3 Überzeugen Sie sich davon, daß der Schlüsselschalter (an der rechten Seite des Steuerhandgriffs) sich in der “Aus” Position (OFF) befindet.
4 Installieren Sie die Batteriekabel wie in der Abbildung 1 oder Abbildung 2 abgebildet, mit den mit “P” gekennzeichneten Polklemmen an den positiven
Batteriesockeln und den mit “N” gekennzeichneten Polklemmen an den negativen Batteriesockeln. Sorgen Sie bei der Plazierung dafür, daß die
Batteriekappen sich problemlos entfernen lassen, wenn ein Nachfüllen von Wasser an den Batterien nötig ist.
5 Ziehen Sie die Mutter an jeder der Batterieklemmen sorgfältig fest, gerade genug, um ein Drehen der Klemme auf dem Batteriesockel zu vermeiden.
Danach ziehen Sie die Mutter nochmals um eine weitere ganze Umdrehung fest.
Die Muttern bitte nicht zu fest anziehen, andernfalls wird dadurch das Entfernen der Polklemmen bei späteren Wartungsarbeiten erschwert.
6 Bestreichen Sie sämtliche Polklemmen und Batteriesockel mit Fett, Vaseline oder Sprüh Beschichtung für Batteriepole (in den meisten KFZ Läden
erhältlich).
7 Ziehen Sie eine der schwarzen Gummimanschetten über jede der Polklemmen und benutzen Sie die Plastikstreifen, um die Gummimanschetten
an Ort und Stelle zu halten.
Abbildung 1 Drei 12 Volt Batterien
Halteband der Batterien
Abbildung 2 Sechs 6 Volt Batterien
Geriffelter Bereich des Batteriebeckens

12 FORM NO. 041395 / BHS 5120
NSTALLAT ON DES BATTER ES
ATTENT ON!
Faites preuve d´une grande prudence lorsque vous travaillez avec les batteries. L´acide sulfurique des batteries peut causer
de graves blessures s´il rentre en contact avec la peau ou les yeux. Le gaz hydrogène explosif est ventilé depuis l´intérieur des
batteries par des ouvertures dans les bouchons des batteries. Ce gaz peut prendre feu par une décharge électrique, une
étincelle ou une flamme.
LORS DE L´ENTRET EN DES BATTER ES
• Retirez tout bijou
• Ne fumez pas
• Portez des lunettes de sécurité
• Travaillez dans une zone bien aérée
• Ne laissez pas les outils toucher plus d´un terminal de batterie à la fois
PRUDENCE!
Des composants électriques dans la machine peuvent être sévèrement endommagés si les batteries ne sont pas installées et
connectées correctement. Les batteries devraient être installées par Nilfisk ou par un électricien qualifié.
Le BHS 5120 peut être utilisé avec trois batteries de 12 volts, 185 Amp ou six batteries de 6 volts. Les six batteries de 6 volts, 244 Amp allongeront le temps
de fonctionnement de la machine.
Pour installer les batteries...
1 Déverrouillez les deux loquets à l’arrière de la machine,
renversez le couvercle protecteur vers l’avant et soulevez le
de la machine. Retirez les câbles des batteries du plateau de
batterie.
2 Si vous utilisez trois batteries de 12 volts, soulevez les
précautionneusement dans le plateau de batterie, arrangé
comme montré sur le dessin 1. Installez la courroie de
maintien de la batterie comme montré, pour maintenir les
batteries vers l’arrière de la machine.
Si vous installez six batteries de 6 volts, enlevez le plateau de
batterie de la machine et tournez le afin que la surface rayée
fasse face à l’avant de la machine, comme montré sur le
dessin 2. Placez soigneusement les batteries dans le plateau
de batterie en les arrangeant exactement comme montré.
Enlevez la courroie de maintien des batteries elle n´est pas
nécessaire lorsque l’on utilise six batteries de 6 volts.
3 Assurez vous que l´interrupteur à clé (sur le côté de la poignée de contrôle) est sur la position OFF.
4 Installez les câbles de batterie comme montré sur le Dessin 1 ou le Dessin 2, avec les terminaux marqués “P” sur les postes de batterie positifs et
les terminaux marqués “N” sur les postes de batterie négatifs. Positionnez les câbles afin que les bouchons des batteries puissent être facilement
enlevés lorsqu’il est nécessaire d’ajouter de l’eau dans les batteries.
5 Serrez l´écrou sur chaque terminal de batterie juste assez pour éviter que le terminal ne tourne sur le poste de batterie. Puis serrez encore l’écrou
d’un tour entier.
Ne serrez pas trop les écrous, ou il sera très difficile de retirer les terminaux pour un entretien futur.
6 Recouvrez tous les terminaux et les postes avec de la graisse, de la gelée de pétrole ou un enduit de batterie en vaporisateur (disponible dans la
plupart des magasins de pièces de voiture).
7 Mettez un capuchon de caoutchouc noir sur chacun des terminaux et utilisez la courroie liante en plastique pour les maintenir en place.
Dessin 1 Trois batteries de 12 Volt
Courroie de maintien de la batterie
Dessin 2 Six batteries de 6 Volt
Surface rayée du plateau

FORM NO. 041395 / BHS 5120 13
ACCU’S AANSLU TEN
WAARSCHUW NG!
Wees extra voorzichtig met de accu’s. Het accuzuur in de accu’s kan ernstig letsel veroorzaken als het in aanraking komt met
de huid of de ogen. Er ontsnapt ontvlambaar hydrogeen gas uit de ontluchtingsopeningen in de accudoppen. Dit gas kan
ontsteken door elektrische ontlading, vonken of vlammen.
T JDENS HET WERKEN MET DE ACCU’S ...
• Draag geen sieraden
• Rook niet
• Draag een veiligheidsbril
• Werk in een goed geventileerde ruimte
• Laat uw gereedschap niet met meerdere accupolen tegelijk in aanraking komen
OPGELET!
De elektrische installatie van deze machine kan ernstig beschadigd raken als de accu’s niet goed geplaatst en niet juist
aangesloten worden. De accu’s dienen te worden geïnstalleerd door uw lokale Nilfisk dealer of andere daartoe gekwalificeerde
electricien.
De BHS 5120 kan met drie 12 Volt, 185 ampère uur accu’s of zes 6 Volt accu’s gebruikt worden. Met de zes 6 Volt, 244 ampère uur accu’s kunt u langer
met de machine blijven werken.
Accu’s aansluiten ...
1 Maak de twee vergrendelingen aan de achterkant van de
machine los, kantel de afdekplaat naar voren en til deze van
de machine. Verwijder de accukabels uit de accubak.
2 Als u met drie 12 Volt accu’s werkt, plaatst u ze voorzichtig in
de accubak (zie Afb. 1 voor de posities). Plaats de accuklem
volgens de afbeelding, zodat de accu’s aan de achterkant van
de machine op hun plaats blijven.
Als u met zes 6 Volt accu’s werkt, tilt u de accubak uit de
machine. Draai de accubak dusdanig om dat de geribbelde
kant in de richting van de voorkant van de machine wijst (zie
Afb. 2). Rangschik de accu’s voorzichtig in de accubak,
precies zoals aangegeven in de afbeelding. Verwijder de
accuklem; deze is bij het gebruik van zes 6 Volt accu’s niet
nodig.
3 Zorg ervoor dat de contactschakelaar (aan de rechterkant van de stuurbediening) op UIT staat.
4 Sluit de accukabels volgens de aanwijzingen in Afb. 1 of Afb. 2 aan, met de polen die met “P” gemarkeerd zijn op de postieve accupennen en de
polen die met “N” gemarkeerd zijn op de negatieve accupennen. Plalats de kabels dusdanig dat de accudoppen gemakkelijk verwijderd kunnen
worden als als er water bij de accu’s gedaan moet worden.
5 Draai de klemmen van alle accupolen totdat de accupolen niet meer op hun pennen kunnen draaien. Draai de klemmen vervolgens nog één slag.
Draai de klemmen nooit al te stevig vast, want anders zijn ze later weer moeilijk los te krijgen.
6 Smeer alle accupolen en accupennen met vet of petrolatum of gebruik een spuitbus met speciale coating voor accu’s (verkrijgbaar bij de meeste
handelaren in auto onderdelen).
7 Plaats op elke accupool een rubber afdekschoentje. Gebruik de plastic riempjes om ze op hun plaats te houden.
Afb. 1 Drie 12 Volt accu’s
Accuklem
Afb. 2 Zes 6 Volt accu’s
Geribbelde kant van accubak

14 FORM NO. 041395 / BHS 5120
12
34
56
PAD NSTALLAT ON
Your local Nilfisk Distributor can provide the proper pads and floor finishes for use with this machine.
CAUT ON!
Using the wrong kind of pad on this machine can damage the floor. The pad must be centered properly on the pad holder to
prevent machine vibration.
Lower the pad drive to the floor.
Senken Sie das Kissengerät zum Boden.
Tip the machine back onto the stand.
Kippen Sie die Maschine zurück auf den Ständer.
Remove the pad retainer by turning clockwise.
Entfernen Sie den Kissenhalter durch Drehen im Uhrzeigersinn. Install the pad. Installieren Sie das Kissen.
Re install the pad retainer by turning counter clockwise.
Installieren Sie erneut den Kissenhalter, indem Sie diesen gegen den
Uhrzeigersinn drehen.
Tip the machine back onto its wheels.
Kippen Sie die Maschine zurück auf die Räder.
NSTALLAT ON DES K SSENS
Bei Ihrem örtlichen Nilfisk Händler sind die geeigneten Kissen und Bodenpflegemittel für die Anwendung mit dieser Maschine erhältlich.
VORS CHT!
Die Benutzung eines falschen Kissens an dieser Maschine kann zu einer Beschädigung des Bodens führen. Das Kissen muß
sorgfältig am Kissenhalter zentriert werden, um ein Vibrieren der Maschine zu vermeiden.

FORM NO. 041395 / BHS 5120 15
12
34
56
Abaissez le disque jusqu’au sol.
Laat het aandrijfmechanisme voor de pad op de vloer zakken.
Renversez la machine vers l´arrière sur le socle.
Kantel de machine achterover op de steun.
Retirez la sécurité du disque en tournant dans le sens des aiguilles d’une
montre.
Verwijder de pad borging door deze met de klok mee te los draaien.
Installez le disque.
Bevestig de pad.
Réinstallez la sécurité du disque en tournant dans le sens inverse des
aiguilles d’une montre.
Plaats de pad borging weer terug door deze tegen de klok in vast te draaien.
Redressez la machine sur ses roues.
Kantel de machine weer terug op haar wielen.
NSTALLAT ON DU D SQUE
Nilfisk peut vous fournir les disques appropriés à utiliser avec cette machine.
PRUDENCE!
L´utilisation d´un mauvais type de disque sur cette machine peut abîmer le sol. Le disque doit être bien centré sur le support
de disque pour éviter une vibration de la machine.
PAD BEVEST GEN
Uw lokale Nilfisk dealer kan de juiste pads en producten voor de afwerking van vloeren voor deze machine leveren.
OPGELET!
Bij gebruik van een verkeerde pad bij deze machine kunt u de vloer beschadigen. De pad moet goed in het midden op de pad
houder geplaatst worden, zodat de machine niet kan gaan trillen.

16 FORM NO. 041395 / BHS 5120
DUST BAG NSTALLAT ON
MPORTANT!
Install two dust collector bags (Nilfisk part number 56391185) on top of the dust control housing. The dust collection system
will not operate properly if the collector bags are full, if just one bag is installed, or if one or both bags are torn.
12
34
Lower the pad drive to the floor.
Senken Sie das Kissengerät zum Boden.
Tip the machine back onto the stand.
Kippen Sie die Maschine zurück auf den Ständer.
Tip the machine back onto its wheels.
Kippen Sie die Maschine zurück auf die Räder.
Install the dust bags on the dust shroud as shown.
Installieren Sie die Staubbeutel wie abgebildet an der Staubabdeckung.
NSTALLAT ON DER STAUBBEUTEL
W CHT G!
Installieren Sie zwei Staubaufnahmebeutel (Nilfisk Zubehörteil Nr. 56391185) auf dem Gehäuse zur Staubeindämmung. Das
System zur Staubaufnahme wird nicht vorschriftsmäßig arbeiten, wenn die Aufnahmebeutel gefüllt sind, wenn nur ein Beutel
installiert ist, oder wenn einer der Beutel beschädigt ist oder beide Beutel zerrissen sind.

FORM NO. 041395 / BHS 5120 17
12
34
Abaissez le disque jusqu’au sol.
Laat het aandrijfmechanisme voor de pad op de vloer zakken.
Renversez la machine vers l´arrière sur le socle.
Kantel de machine achterover op de steun.
Redressez la machine sur ses roues.
Kantel de machine weer terug op haar wielen.
Installez les sacs à poussière sur le collecteur comme montré.
Plaats de stofzakken volgens de aanwijzingen in de afbeelding op de
afdekplaat van het stofopnamehuis.
NSTALLAT ON DU SAC A POUSS ERE
MPORTANT!
Installez deux sacs collecteurs de poussière (Réf. 56391185) au dessus de la chambre de contrôle de poussière. Le système
de collecte de poussière ne fonctionnera pas proprement si les sacs de collecte sont pleins, si juste un sac est installé, ou si
l´un ou les deux sacs est déchiré.
STOFZAKKEN PLAATSEN
BELANGR JK!
Plaats twee stofzakken (Nilfisk onderdeelnummer 56391185) bovenop het stofopnamehuis. Het stof wordt niet goed
opgenomen als de stofzakken vol zijn, als er slechts één stofzak geplaatst is of als een van beide of beide stofzakken gescheurd
zijn.

18 FORM NO. 041395 / BHS 5120
12
34
5
Turn the key switch ON.
Schalten Sie den Schlüsselschalter in die Position “Ein” (ON).
Lower the pad drive to the floor.
Senken Sie das Kissengerät zum Boden.
Rotate the hand grips either forward or backward for forward or reverse
motion.
Drehen Sie die Handgriffe entweder nach vorn oder zurück zwecks Vorwärts
und Rückwärtsbewegung.
Adjust pad pressure so that meter reads in the green area as shown.
Justieren Sie den Kissendruck, so daß die Anzeige des Meßgerätes sich im
grünen Bereich hält.
Put the dual range speed switch in the Rabbit position for transporting or in
the Turtle position for burnishing.
Stellen Sie den Doppelbereich Geschwindigkeitsschalter in die “Kaninchen”
Position zur Fortbewegung und in die “Schildkröten” Position zum Polieren.
OPERAT NG THE MACH NE BED ENUNG DER MASCH NE

FORM NO. 041395 / BHS 5120 19
MANŒUVRER LA MACH NE GEBRU K VAN DE MACH NE
12
34
5
Tournez la clé de contact sur ON.
Zet de contactschakelaar op AAN.
Abaissez le disque jusqu’au sol.
Laat het aandrijfmechanisme voor de pad op de vloer zakken.
Tournez les poignées vers l´avant ou vers l´arrière pour un déplacement vers
l´avant ou vers l´arriére.
Draai de handgrepen vooruit of achteruit om vooruit of achteruit te gaan.
Ajustez la pression du disque afin que le compteur reste dans la zone verte
comme montré.
Stel de pad druk dusdanig af dat de wijzer van de meter in het groene
gedeelte valt (zie afbeelding).
Mettez l’interrupteur de vitesse sur la position Lapin pour le transport ou sur
la position Tortue pour le polissage.
Zet de tweesnelhedenregelaar in de snelle stand om de machine voort te
bewegen of in de langzame stand om met de machine te polijsten.
