NON COLLEGARE I LED DIRETTAMENTE ALLA TENSIONE DI RETE / DO NOT CONNECT LEDs DIRECTLY TO 220V
MANUALE D'USO E MANUTENZIONE - USER'S MANUAL
70000 - 4.8W/m
70040 - 14,4W/m
70090 - 20W/m
70010 - 4.8W/m
70050 - 14,4W/m
70100 - 20W/m
ATTENZIONE: la sicurezza dell’apparecchio è garantita solo con l’uso
appropriato delle seguenti istruzioni; per cui è necessario conservarle.
L’APPARECCHIO DEVE ESSERE INSTALLATO SOLO DA
PERSONALE QUALIFICATO. NEL RISPETTO DELLE NORME
D'INSTALLAZIONE NAZIONALI(MERCATO ITALIA LEGGE 46/90).
L’AZIENDA DECLINA OGNI RESPONSABILITA’ QUALORA
L’INSTALLAZIONE NON AVVENGA SECONDO LE NORME
VIGENTI. LASCIARE COPIA DI QUESTE ISTRUZIONI AL
RESPONSABILE DELLA MANUTENZIONE.
CAUTION: fitting safety can be guaranteed only if below instructions
are followed properly. Therefore, they must be kept.
THE FIXTURE MUST BE INSTALLED EXCLUSIVELY BY QUALIFIED
PERSONNEL. THE COMPANY DENIES ANY LIABILITY IN CASE
INSTALLATION IS NOT CARRIED OUT IN COMPLIANCE WITH
CURRENT LAWS.
LEAVE COPY OF THESE INSTRUCTIONS TO MAINTENANCE
PERSONNEL IN CHARGE.
TOGLIERE LA TENSIONE PRIMA DI
EFFETTUARE QUALSIASI TIPO DI MANUTENZIONE.
ENSURE THE POWER IS SWITCHED OFF BEFORE STARTING
MAINTENANCE.

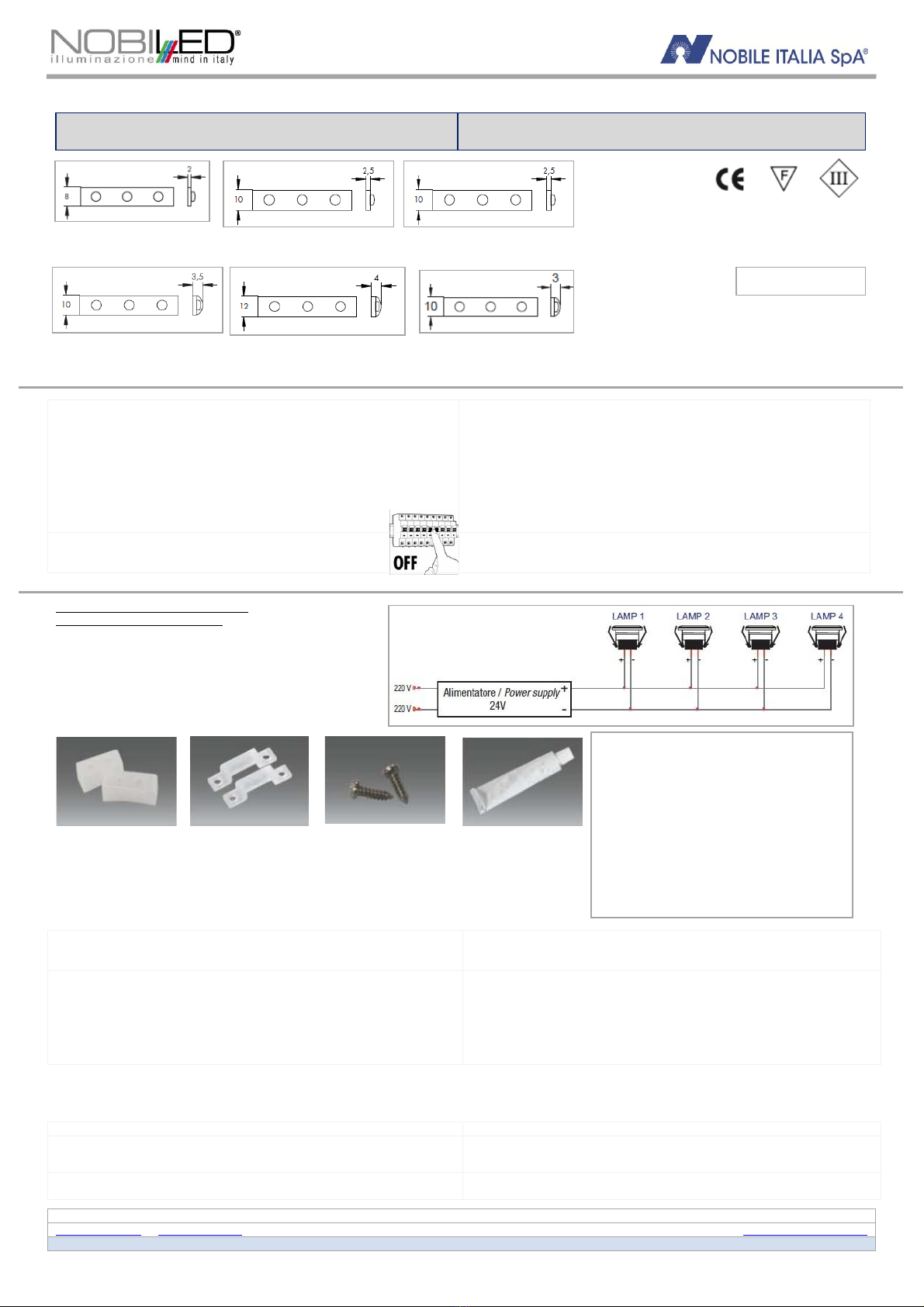

COLLEGAMENTO IN PARALLELO
CONNECTION IN PARALLEL
Gli apparecchi LED regolati in tensione a
24Vdc devono essere collegati in parallelo
LED fittings rated 24Vdc power
supply must be connected in parallel
Accessori/ Accessories
STRISCE LED IP65/IP67 cod.70010 - cod.70050 - cod.70100:
Kit di fissaggio e kit per ripristinare IP65/IP67 inclusi nella confezione.
LED STRIPS IP65/IP67 cod.70010 - cod.70050 - cod.70100:
Fixing Kit and IP65/IP67 Kit included
STRISCE LED cod. 70000 e cod. 70040:
Consigliato fissaggio su profili in alluminio per una adeguata
dissipazione del calore; da ordinare separatamente.
STRISCE LED cod. 70090 - 70100:
Indispensabile fissaggio su profili in alluminio per una adeguata
dissipazione del calore; da ordinare separatamente.
LED STRIPS cod. 70000 and cod. 70040:
Suggested fixing on aluminium profiles for a suitable heat dissipation,
to be ordered separately.
LED STRIPS cod. 70090 - 70100:
Necessary fixing on aluminium profiles for a suitable heat dissipation,
to be ordered separately.
Non accendere la striscia prima di averla srotolata.
Do not lit the strips before taking them out of the reel
Se il prodotto va tagliato, tagliare dove indicato dal simbolo a forma di
forbice.
If the product needs to be cut to re-process, cut where there are
"scissors" symbols on the product.
Utilizzare adesivi non acidi, non alchinilici, per fissare il prodotto per
evitare che si attacchi al led.
Use non-acidic, non-alkaline adhesive to fix this product and avoid the
adhesive sticking to the LED.
Tappi di chiusura senza fori
+ Tappi di chiusura con 2
fori
End Cap without hole +
End Cap with two holes
Clip di fissaggio
Mounting clip
Viti
Screws
Colla siliconica
Silicone Glue
code 70000 - 70010 - 70040 - 70050 - 70090 - 70100
STRISCE LED / LED STRIPS 24Vdc
ALIMENTATORI 24Vdc SELV
POWER SUPPLY 24Vdc SELV
5681 20W IP66
5651 30W IP66
5652 60W IP66
5690 70W IP20
5691 75W IP20
5692 100W IP66
5671 150W IP20
5670 150W IP66
DA ORDINARE SEPARATAMENTE
TO BE ORDERED SEPARATELY
ATTENZIONE: NON FISSARE IL PUNTO DI
EMISSIONE DEI LED
CAUTION: DO NOT LOOK DIRECTLY AT LED
EMISSION POINT
MADE IN P.R.C.
code 70000-70040-70090 IP20
code 70010-70050 IP67
code 70100 IP65

Nobile Italia Spa
Export Sales Department
www.nobile.it - in[email protected]t
[e-mail]
IS 70000 - Rev.05 07/2015
Pagina 2 di 2

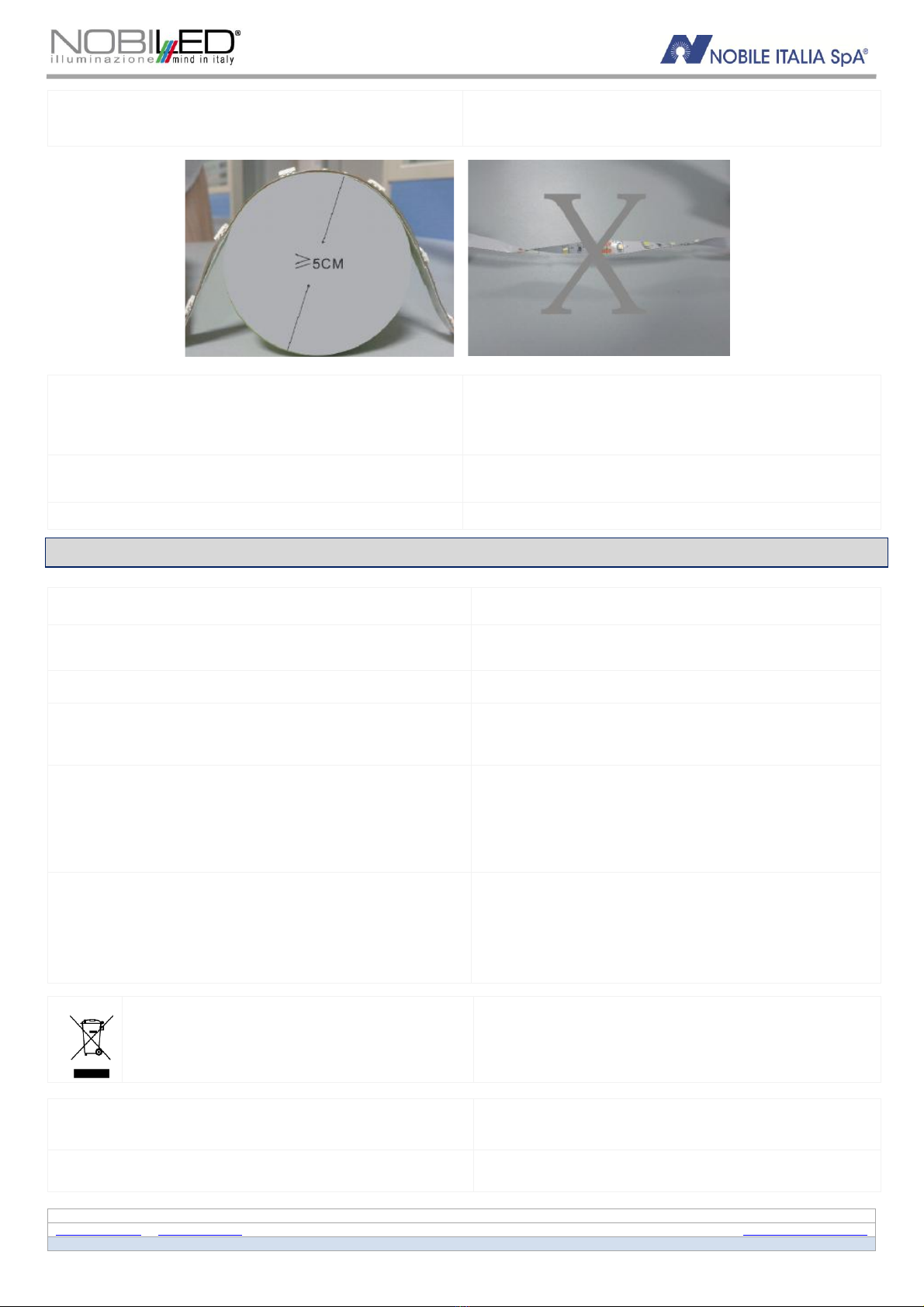

Il prodotto è flessibile ma richiede un diametro di ≥ 5cm per
l’installazione. Il diametro di piegatura deve essere superiore ai 5cm per
fissarlo al muro.
The product is highly flexible but requires a bending diameter≥ 5CM
during the installation. The bending diameter should be more than 5CM
when fixing to the wall or other decoration
surface.
MORSETTIERA NON INCLUSA, L’INSTALLAZIONE POTREBBE
RICHIEDERE L’AIUTO DI PERSONALE QUALIFICATO; MORSETTIERE
CONFORME A EN 60998-2-1 O EN 60998-2-2. LA MORSETTIERA DEVE
ESSERE INSTALLATA IN UNA SCATOLA, GARANTENDO LA
CLASSIFICAZIONE IP SECONDO LE NORME DI CABLAGGIO.
TERMINAL BLOCK NOT INCLUDED, INSTALLATION MAY REQUIRE
ADVICE OF QUALIFIED STAFF; TERMINAL BLOCK CONFORM TO EN
60998-2-1 0R EN 60998-2-2.
THE TERMINAL BLOCK SHALL BE INSTALLADE IN A BOX ASSURING IP
CLASSIFICATION ACCORDING TO WIRING RULES.
Attenzione: se il cavo flessibile esterno di questo apparecchio viene
danneggiato, deve essere sostituito da un cavo speciale disponibile
esclusivamente presso il costruttore o il suo servizio di assistenza.
Be careful: should the external flexible cable of the fitting be damaged,
it must be replaced by a special cable supplied exclusively by the
manufacturer or its service.
UTILIZZARE SOLO ALIMENTATORI SELV IN ACCORDO ALLA
EN61347-2-13
USE ONLY SELV DRIVER IN ACCORDANCE WITH EN61347-2-13
I TEMPI E I METODI NECESSARI PER LA MANUTENZIONE DIPENDONO DAL
LUOGO E SITUAZIONE DI MONTAGGIO E DALLE CONDIZIONI AMBIENTALI.
TIMES AND METHODS NECESSARY FOR MAINTENANCE DEPENDS ON PLACE,
ENVIRONMENTAL AND MOUNTING CONDITIONS.
VERIFICARE L’INTEGRITA’ DEI CAVI, DEI PRESSACAVI E DELLE CONNESSIONI.
IN CASO FOSSERO DANNEGGIATI SONO DA SOSTITUIRE CON RICAMBI
CONFORMI ALL’ ORIGINALE.
CHECK CABLES, CABLE GLAND AND CONNECTIONS WHOLENESS. IF THEY ARE
DAMAGED, THEY MUST BE REPLACED IN COMPLIANCE WITH THE ORIGINAL.
IL PRODOTTO E’ IN CLASSE III. NECESSITA IL COLLEGAMENTO
ALL'ALIMENTATORE 24Vdc
THE PRODUCT IS IN INSULATION CLASS III, NEED THE
CONNECTION TO POWER SUPPLY 24Vdc
PRODOTTI CHIMICI O ACIDI, UTILIZZATI IN FASE DI PULIZIA,
POSSONO DANNEGGIARE LA SUPERICIE E PROVOCARE LA
CORROSIONE ANTICIPATA SIA DELLE CASSAFORME CHE DEGLI
APPARECCHI.
CHEMICAL PRODUCTS OR ACIDS, USED FOR CLEANING, CAN
DAMAGE THE SURFACE OF THE FORMWORK AND THE FITTING,
CAUSING THEIR CORROSION.
USO DEGLI ALIMENTATORI
Ogni codice prodotto ha indicato, sia nel catalogo generale sia nella scheda
tecnica relativa, quali sono gli alimentatori prescritti dal fabbricante per il
corretto funzionamento. L’utilizzo improprio di alimentatori non corrispondenti a
quanto prescritto può essere causa di malfunzionamento dell’apparecchio. Ciò
esula dalla copertura di garanzia del prodotto, violando le condizioni di
garanzia. La Nobile Italia SpA sarà sollevata da tutti i danni causati
dall’imperizia dell’installatore.
USE OF POWER SUPPLIES
Each product code has marked, both in the general catalogue and in related
data sheet, which are the power supplies suggested by the manufacturer for
the correct functioning of the fitting. The use of different power supplies
than suggested ones can cause malfunctioning of the products. In this case,
as this use violates guarantee conditions, the guarantee will be not valid.
Nobile Italia SpA will not be responsible for damages caused by incorrect
installation.
MANOMISSIONE E MALFUNZIONAMENTO DEGLI APPARECCHI
Nel caso di manomissione degli apparecchi viene a decadere automaticamente
la garanzia di prodotto. Nel caso di malfunzionamento degli apparecchi
segnalare la non conformità al nostro Ufficio Assistenza Tecnica Clienti, il quale
provvederà alla verifica tecnica di com’è stata eseguita l’installazione, verificato
che il tutto è stato eseguito a regola d’arte, sarà emessa autorizzazione al reso,
il prodotto mal funzionante sarà immediatamente sostituito senza addebito di
costi. IL PRODOTTO NON DEVE ESSERE MANOMESSO.
DAMAGING AND MALFUNCTIONING OF FITTINGS
In case of damaging of fittings, product guarantee decays automatically. In
case of malfunctioning of the fittings, inform our Technical Customer Care
Office of the non conformity. Our staff will carry out a technical check about
correct installation phases, then if everything has been done correctly, the
will issue an authorization for returned items and non working
product will be immediately replaced without any charge.
DO NOT DAMAGE THE FITTING
DIRETTIVA 2002/96/CE (Rifiuti di Apparecchiature
Elettriche ed Elettroniche –RAEE)
Il prodotto a fine vita deve essere smaltito e riciclato in appositi
centri di raccolta, non può essere smaltito come rifiuto
domestico. Dettagli sui centri di raccolta disponibili c/o ufficio
governativo locale e c/o il rivenditore del prodotto.
DIRECTIVE 2002/96/EC (Waste Electrical and Electronic Equipment
- WEEE)
The product at the end of life must be disposed of and recycled in a
designated collection point, cannot be treated as household waste. Details
on the collection points available c/c local government office or the product
retailer.
Questo apparecchio è stato costruito secondo gli standard europei EN 60598-1 ultima
edizione. Nobile Italia Spa via Portuense 1555, Commercity Isola P - Moduli 22-23 - 00148
Roma Italy - tel. [phone]r.a –Fax [phone] garantisce la qualità del
proprio apparecchio.
This fixture has been manufactured according to European standards EN 60598-1 last
edition. Nobile Italia Spa via Portuense 1555, Commercity Isola P - Moduli 22-23 00148
Roma Italy tel. [phone]r.a. –Fax [phone] guarantees the quality of
its equipment.
E’ vietata la riproduzione anche parziale delle illustrazioni contenutevi. La società si riserva il
diritto di modificare senza preavviso le caratteristiche tecniche e estetiche dei prodotti illustrati
nell’ottica di migliorare costantemente le prestazioni e la qualità.
No pictures contained in this manual may be reproduced, even partially. The company
reserves the right to change the technical and aesthetic characteristics of the products
shown in order to constantly improve quality and performance.
AVVERTENZE GENERALI - GENERAL WARNINGS
