noken Acro 100137805 Instruction Manual

Pack inodoro a tierra con salida orientable
y cisterna alimentación inferior izquierda.
Floor standing toilet pack with adjustable outlet
and cistern with bottom left-hand side inlet.
Pack cuvette au sol, sortie orientable
et réservoir alimentation inférieure gauche.
100137805 / N380000025
Acro
Pack inodoro a tierra con salida orientable
y cisterna alimentación lateral izquierda.
Floor standing toilet pack with adjustable outlet
and cistern with inlet on left-hand side.
Pack cuvette au sol, sortie orientable
et réservoir alimentation citerne laterale a gauche
100137798 / N380000027
Pack inodoro a tierra con salida orientable
y cisterna alimentación trasera izquierda.
Floor standing toilet pack with adjustable outlet
and cistern with inlet lon rear left-hand side.
Pack cuvette au sol, sortie orientable
et réservoir à alimentation arrière à gauche.
100137786 / N3800000026

IMPORTANTE_PLEASE READ_AVERTISSEMENTS
2
- Lea atentamente estas instrucciones antes de comenzar la instalación.
- Compruebe el producto por si faltasen piezas o estuviesen dañadas.
- Cualquier alteración que se realice al sanitario invalidaría la garantía.
- Le recomendamos la instalación por parte de personal cualificado.
-
En nuevas construcciones se deben llenar los sifones de inodoros, lavabos y bidets de agua para
evitar que la grifería y los asientos se oxiden o amarilleen por el efecto de la subida de gases
corrosivos. Se recomienda que el espacio esté muy aireado.
- Purgar las tuberías antes de la instalación.
- Compruebe el funcionamiento del mecanismo de la cisterna del inodoro.
- Gracias a un cuidado periódico se puede evitar la formación de restos calcáreos.
- Residuos de productos de aseo y limpieza pueden dañar las piezas metálicas de los sanitarios,
como bisagras y embellecedores.
- Please read these instructions carefully before starting installation and retain for future reference.
Please leave these instructions with the end user.
- Remove all packaging and check the product for missing parts and damages before starting the
installation.
- Any alterations made to this product and its fittings may infringe the water regulations and will
invalidate the guarantee.
- We strongly recommend the use of a qualified and registered plumber.
- In new buildings it is recommended to water fill the traps to ensure toxic gases do not corrode the
surface of the taps and toilet seats. It is recommended that the room is well ventilated.
- Thoroughly flush through all pipe work prior to the installation of terminal appliances, e.g. Shower
heads, taps, inlet valves etc.
- Factory fitted components such as inlet and outlet valves should be checked for position and
tightness, they may have loosened in transit. Check the operation of the valves.
- Periodic cleaning and maintenance should be used to avoid the build up of damaging lime scale
deposits.
- Bathroom harsh cleaning agent residuals may damage some materials, such as seat hinges and
plastic or chrome components.
- Lire attentivement cette notice avant de commencer l’installation
- Vérifier si certaines pièces sont manquantes o abîmées.
- Toute altération qui sera effectuée à la sanitaire rendra invalide la garantie.
- Nous recommandons fortement l’installation du produit par du personnel qualifié.
- Dans le cas de constructions neuves, il faut mettre en eau les WC, lavabos et bidets pour éviter
que la robinetterie et les abattants ne s’oxydent ou ne jaunissent à cause de gaz corrosif. Nous
recommandons de laisser un espace très aéré.
- Purger les tuyauteries avant l’installation.
- Vérifier le fonctionnement du mécanisme du réservoir du WC.
- Grâce à un entretien régulier, on peut éviter la formation de calcaire.
- Produits résiduels des toilettes et nettoyage peuvent abimer les pièces métalliques des sanitaires,
comme les charnières et enjoliveurs.

10
GARANTIE
Noken design s.a. garantit sa porcelaine sanitaire 10 ans à partir de la date d’achat, exception faite
des composants non céramiques.
Les articles sanitaires qui souffriraient d’un défaut matériel ou de fabrication pendant cette période,
seront remplacés au client.
Pour que cette garantie prenne, effet, il est indispensable que les défauts rencontrés soient
immédiatement comuniqués par écrit à noken design s.a. pendant la période de garantie a.n d’en
déterminer les causes.
Ensuite, le matériel défectueux devra être renvoyé franco usine en y ajoutant l’étiquette de garantie
ou la facture d’achat. Le matériel sera remplacé par noken design s.a., seulement si notre service de
qualité con.rme l’existence du supposé défaut après véri.cation et analyse technique.
La garantie ne couvre pas les imperfections ocasionées par un mauvais transport (fabricant non
responsable), négligence lors de l’utilisation ou entretien inadapté, fuites ocasionées par un effort ou
une manipulation impropre, soins insuf.sants ou modi.cations ou réparations réalisées par des tiers
sans notre accord écrit ou pour cause de force majeure ou cause fortuite.
Cette garantie exclut noken design s.a. de toute responsabilité concernant les conséquences dérivées
du mauvais fonctionnement ou d’une installation incorrecte de nos produits et nous n’accepterons
aucune réclamation de coûts dérivés de cellesci ainsi qu’aucune demande de dommages et intérêts.
Garantie pour les composants non céramiques du sanitaire
Noken design s.a. garantit pendant une période de 2 ans depuis la date d’achat les parties non
céramiques décrites ci-dessous :
- Composants du réservoir : otteur, bouton poussoir, mécanisme et fixations.
- Composants du WC : abattant et fixations.
- Composants du bidet : abattant et fixations.
- Composants du lavabo : porte-serviettes et autres compléments.
Cette garantie ne couvre pas non plus l’usure des pièces lors d’un usage normal.
Cette garantie entre en vigueur seulement si la démarche indiquée et les instructions d’installation et
d’entretien aient été suivies.

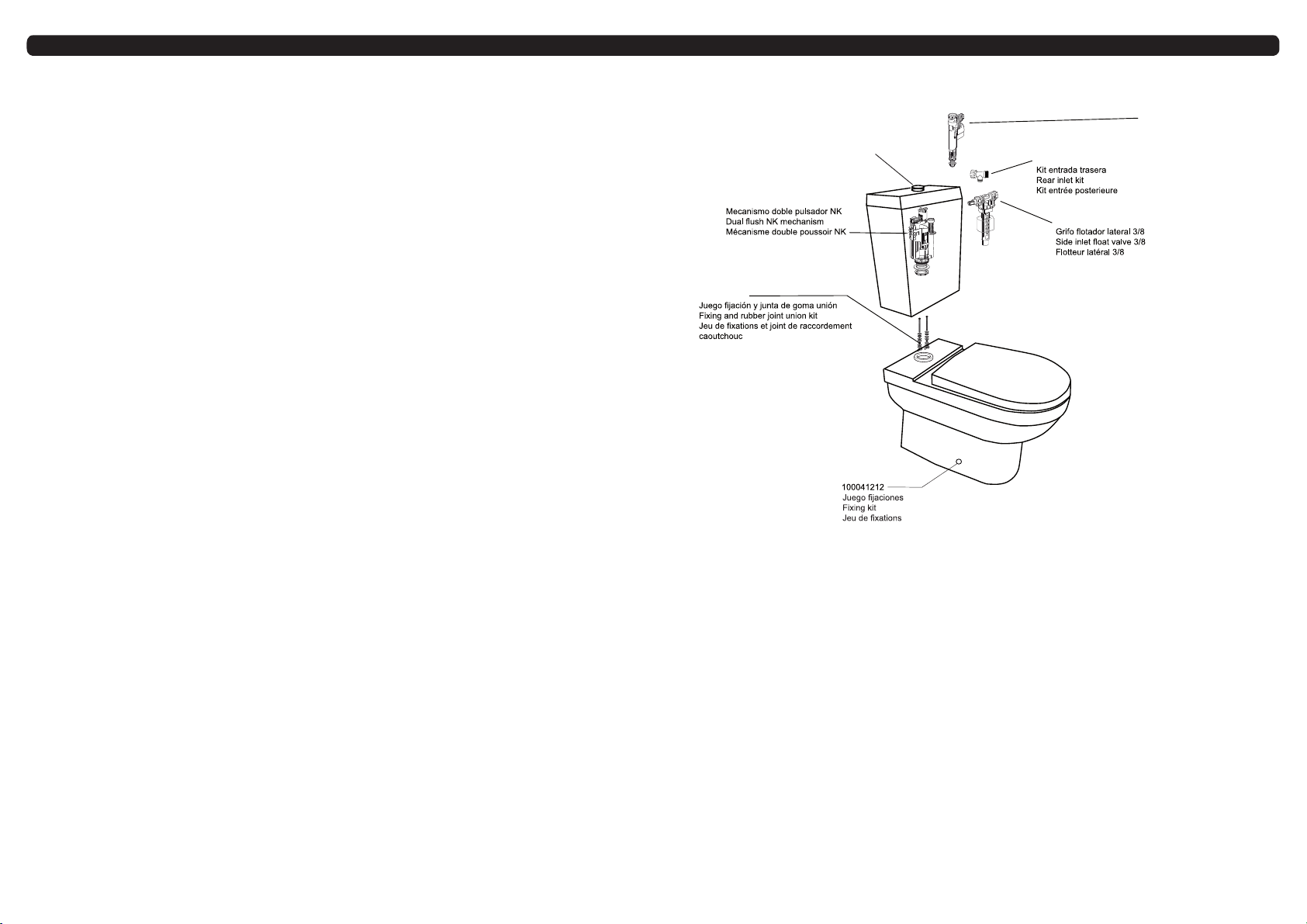

COMPONENTES_COMPONENT PARTS_COMPOSANTS
3
100078482
Doble pulsador cromo
Chromed double push button
Double poussoir chromé 100041250
100078492
100078502
100041308
100078519
Grifo flotador inferior 1/2
Bottom inlet float valve 1/2
Flotteur entrée inférieure 1/2

4
MEDIDAS_DIMENSIONS_MESURES
100137805 / N380000025 100137798 / N380000027
100137786 / N380000026
9
GUARANTEE
Noken design s.a. ceramic ware carries 10 years guarantee against manufacturing defects.
In the unlikely event of product failure, Noken design s.a. offers a free replacement part (or nearest
equivalent) if proven to Noken design s.a. quality department that the defect has been caused before
delivery.
Full details of any defect needs to be notified immediately in writing to Noken design s.a.The goods
in which the defect arises are returned at the purchaser’s expense to Noken s.a. and the guarantee
label or purchase invoice needs to be included.
The guarantee does not cover transport damage and is only offered on all products that have been
used for their normal purpose. The guarantee does not apply to any products that have been misused
or abused in any way.
Liability is limited to individual products and does not cover consequential loss or damage on
installations.
Guarantee for non-ceramic ware components.
Noken design s.a. offers a 2 years guarantee from the date of purchase for the following non-ceramic
components:
- Cistern components :Inlet valve, outlet valve and push button, and fixing kit.
- WC pan components: Seat and cover, and fixing kit.
- Bidet components: Cover and fixing kit.
- Basin components: Towel rails and all other accessories.
The guarantee does not cover general wear and tear.
This guarantee does not affect consumers statutory rigths.

8
GARANTÍA
Noken design s.a. garantiza su porcelana sanitaria durante 10 años, desde la fecha de compra,
excluyendo los componentes no cerámicos.
Los artículos sanitarios que durante este período tuvieran algún problema por defectos patentes de
materiales o fabricación, les serán sustituidos al cliente.
Para que dicha garantía surta efecto es imprescindible que los defectos encontrados sean
comunicados inmediatamente por escrito a noken design s.a. durante el período de garantía a fin de
determinar las causas. Así como el material reclamado deberá ser remitido franco fábrica, adjuntando
la etiqueta de garantía o factura de compra.
El material será repuesto por noken design s.a. siempre que, previa comprobación y verificación por
el departamento de calidad, se conforme la veracidad del supuesto defecto. La garantía no cubre
los desperfectos ocasionados por un mal transporte ajeno al fabricante, negligencias en el uso o
mantenimiento indebido, averías ocasionadas por un esfuerzo o manipulación indebida, cuidados
insuficientes o modificaciones y reparaciones realizadas por terceros sin nuestro consentimiento
escrito o por causa de fuerza mayor o causa fortuita.
La presente garantía excluye de toda responsabilidad a noken design s.a. de las consecuencias
derivadas del mal funcionamiento o de una instalación incorrecta de nuestros fabricados y no
reconoceremos ninguna reclamación por gastos derivados de las mismas, así como tampoco
demanda alguna por daños y perjuicios.
Garantía para componentes no cerámicos del sanitario
Noken design s.a. garantiza por un período de 2 años desde la fecha de compra las partes no
cerámicas descritas a continuación:
- Componentes cisterna: Grifo, flotador, pulsador, descarga y herrajes de fijación.
- Componentes inodoro: Tapa, incluido el asiento y herrajes de fijación.
- Componentes bidet: Tapa, incluido el asiento y herrajes de fijación.
- Componentes lavabos: Toalleros u otros complementos.
La presente garantía no cubre el desgaste de las piezas por un uso normal.
Esta garantía tendrá vigor siempre y cuando se hayan seguido los pasos indicados en las instrucciones
de montaje y mantenimiento.
5
INSTALACIÓN_INSTALLATION_INSTALLATION
240
A=275
180
100058641
1_Preparar los desagues y las escuadras de
fijación según las medidas que aparecen en
el dibujo. En caso de instalación en el suelo
hay que fijar la pieza 100058641 primero
siguiendo las instrucciones y quedando como
en el dibujo, mediante la varilla que se incluye
en el kit.
1_Prepare the draining systems and the
hydraulic connections according to the tecnical
drawings and the block the two fixings on the
floor in accordance with the measures in the
picture. In case of “S” trap installation it is
important to fit the draining curve (100058641)
to the wall with the appropiate threaded bar
supplied with kit.
1_Préparez le système de vidage et les
connexions hydrauliques selon les mesures
indiqueés dans l’illustration. En cas
d’installation au sol il faut bloquer la curve de
vidage (100058641) à la parois par la barre
approprièe faisant partie de l’ensemble.
1
INSTALACIÓN 100058641 / INSTALLATION 100058641 / INSTALLATION 100058641
1_Posicionar la pieza en el suelo dejandola a la altura de 180 mm desde el centro del tubo al
suelo (dibujo aumentado)
1_Connect the bend to the floor draining 180 mm height from the outlet hole centre.
1_Accrocher la courbe technique sur l’evacuation au sl à une hauteur de 180 mm du centre
du trou d’évacuation.
2_Fijar la placa de sujeción y roscar el espárrago al anclaje del tubo.
2_Fix the anchor plate to the wall and screw the theaded rod to the bend hook.
2_Ancrer au mur la plaque de fixation et bloquez le trou central fileté´à la courbe.
3_Cortar la varilla roscada a la medida necesaria para conectar el tubo con el soporte de la
pared y atornillarlo.
3_Cut the threaded rod to the dimension required to connect the curve to the wall anchor and
screw it.
3_Couper la goudille à trou filetée à la mesure nécessaire pour connecter la courbe avec le
support sur le mur et le visser sur ce dernier.
4_Introducir el extremo del codo en el orificio de desagüe.
4_Insert the rubber seal and inside the soil pipe.
4_Introduire le extreme avec le multi joins en cautchouc su le sol.

6
INSTALACIÓN_INSTALLATION_INSTALLATION
Entrada lateral
Side inlet
Alimenatation latérale
3_En caso de instalación con desagüe en la pared, coloocar el tubo del desagüe a la medida C, que
se indica en el dibujo. Colocar el inodoro por encima de las escuadras de sujeción y empujarlo hacia
la pared teniendo cuidado de que las conexiones se realicen perfectamente.
ATENCIÓN: Para facilitar la conexión se aconseja lubricar ambas partes.
3_Prepare the connection for the cistern inlet according to the dimensions shown in the picture. Then
place on the two fixings the piece which must be kept detached almost 10 cm from the wall. Let it slide
to the wall taking care of the two connections which must perfectly engage to each other.
ATTENTION: to make the clutching easier we suggest to lubrificate both sides.
3_Preparez le connexion pour le sistème de vidage du reservoir selon les dimensions du particulier
ci-dessus. En cas d’installation à parois mettez la connexion de vidage sur le sanitaire et coupez-la
selon la mesure montrée dans la photo. Après mettez la pièce sur les deux fixations en la gardant
detachée de la parois au moins 10 cm.
Faitez-la glisser jusqu’au mur faisant attention aux deux connexions qui doivent se relier parfaitement
les unes aux autres.
ATTENTION: pour faciliter le reliement on conseille de bien lubrifier les deux parties.
2_Instalar la cisterna de cerámica fijándola
mediante los correspondientes tornillos.
2_Install the cistern into the pan then secure it
with the appropiate screws as in the drawing.
2_Installez le reservoir en céramique et
bloquez-le à curvette par les vis de fixation
appropriées comme dans le dessein.
2
3A 3B
7
INSTALACIÓN_INSTALLATION_INSTALLATION
Robinet d’arrêt
PARA SISTEMA DE ALIMENTACIÓN TRASERA / FOR BACK INLET SYSTEM / POUR SYSTEME
ALIMENTATION DERRIÈRE
4_Conectar la llave de paso a la instalación, para fijarlo girar hacia la izquierda (ver dibujo). Montar
el flotador a la llave de paso.
4_Connect the stop valve to the installation and block it towards left (as shown in the picture).
Assemble the floating valve.
4_Reliez le robinet d’arret à l’installation en le bloquant vers le gauche (comme dans le dessin).
Montez le flotteur au robinet d’arret.
5_Fijar el inodoro mediante los tornillos de sujeción que se incluyen en el kit. Finalmente colocar los
cubre-tornillos.
5. Fix the wc pan by using the screws supplied in the kit. Finally, place the chromed cover caps.
5_Bloquez le cuvette les vis de fixation faisant partie de l’ensamble et après appliquez dessus les
deux flaques chromées couvre trou.
Entrada inferior
Inferior inlet
Alimentation inferieure
3C
4 5
