noken N199999984 Instruction Manual

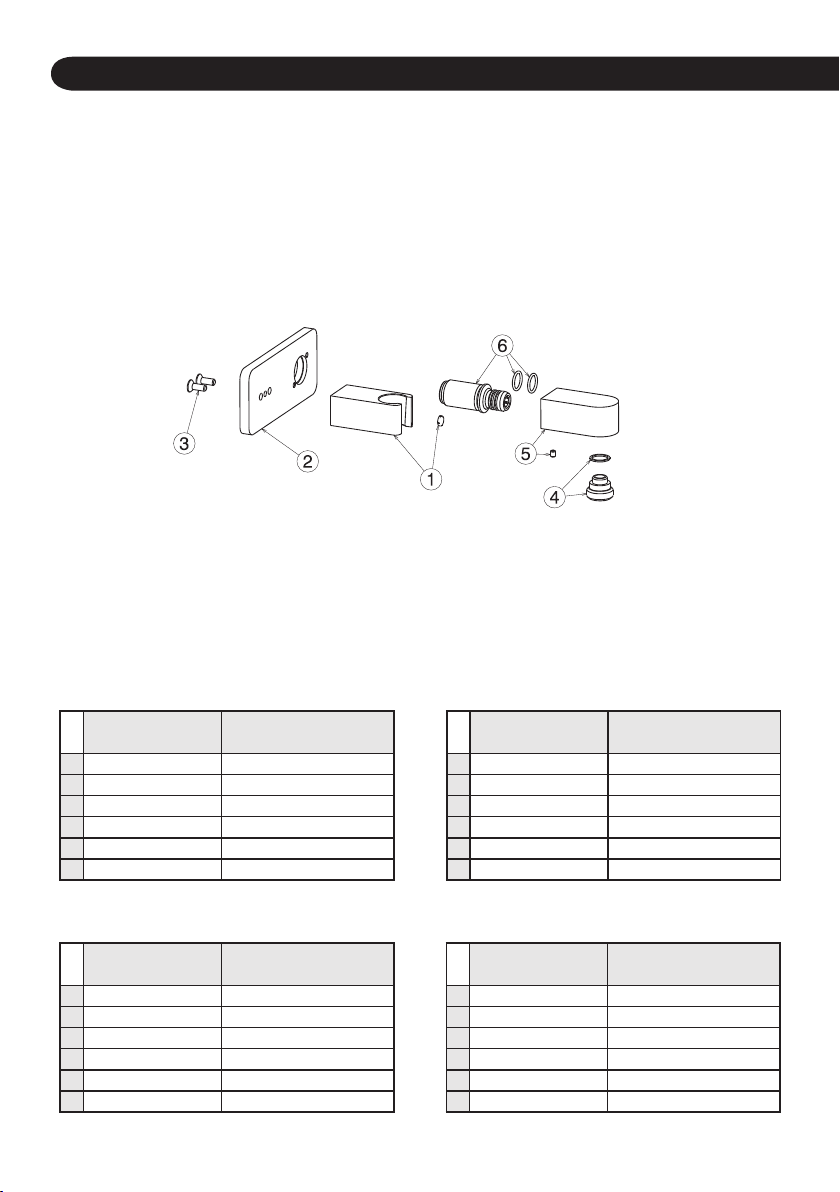

Soporte maneta con toma de agua
Wall handshower holder with shower outlet elbow
Support mural xe avec prise d’eau
100063527 - N199999985
100073046 - N199999891
100208633 - N199999082
100210928 - N199999056
Monomando encastre baño/ducha + soporte + toma de agua
(sin exible ni ducheta)
Concealed bath/shower mixer 1/2” + wall handshower holder + shower
wall bracket (without exible and shower)
Mitigeur bain/douche à encastrer avec support, prise d’eau et inverseur
(exible et douchette n’est pas inclus)
100063516 - N199999984
100073036 - N199999892
Instalación y Mantenimiento
Installation and maintenance
Installation et maintenance

PRELIMINARES_PRE-INSTALLATION INFORMATION_PRÉABLES
2
Antes de la instalación y la puesta en funcionamiento
¡Cuidado! Los tubos de alimentación tienen que ser enjuagados escrupulosamente antes de instalar
el dispositivo de manera que no haya virutas, residuos de soldadura o cáñamo u otras impurezas al
interior de los tubos. A través de los tubos no perfectamente enjuagados o de la red hídrica general
pueden entrar en el dispositivo unos cuerpos extraños que pueden dañar guarniciones/juntas tóricas.
Les recomendamos por lo tanto que instalen los fi ltros en la planta general también.
Before installation and setting to work.
Attention! The feeding pipes have to be rinsed carefully before the installation of the device so that
there won’t remain shavings, sealing or hemp residues, or other impurities inside the pipes. Through
pipes not thoroughly rinsed or through the general water network, in the device foreign bodies can
enter that could damage gaskets /o-ring.
So filters should be installed also on the general system.
Avant l’installation et la mise en fonction.
Attention! Les tuyaux d’alimentation doivent être rincés avec soin avant l’installation du dispositif, de
sorte que ils ne restent pas de copeaux, des restes de soudage ou de chanvre, ou d’autres impuretés
à l’intérieur des tuyaux. A travers les conduites non rincées à fond ou à travers le réseau hydrique
général, dans le dispositif peuvent entrer des corps étrangers à même de détériorer les gaines/o-ring.
On recommande ainsi d’installer des filtres également sur le système général.
- El respeto de dichas indicaciones, mantiene los derechos de garantia, garantiza las características
declaradas de los productos y asegura su perfecta fiabilidad.
- Respecting this indications, will mantain the warranty rights, ensures the declared properties of the
products and warrant the complete reliability.
- Le respect de ces indications, assure les droits de garantie, garantit les caractéristiques déclarées
des produits et il en assure la complète fiabilité
- Antes de la instalación controlen la presencia y la integridad de las
grapas en ambos lados de los flexibles.
- Before assembling the hose, please check the appropriate crimping
of both sides of the hoses.
- Avant l’installation contrôler à la présence et l’integrité des graffature
d’ambo les côtés des flexibles.
- No cierren con herramienta.
- Don’t tighten by tools.
- Ne pas serrer avec des outils.

PRELIMINARES_PRE-INSTALLATION INFORMATION_PRÉABLES
3
NO!
2 x Ø

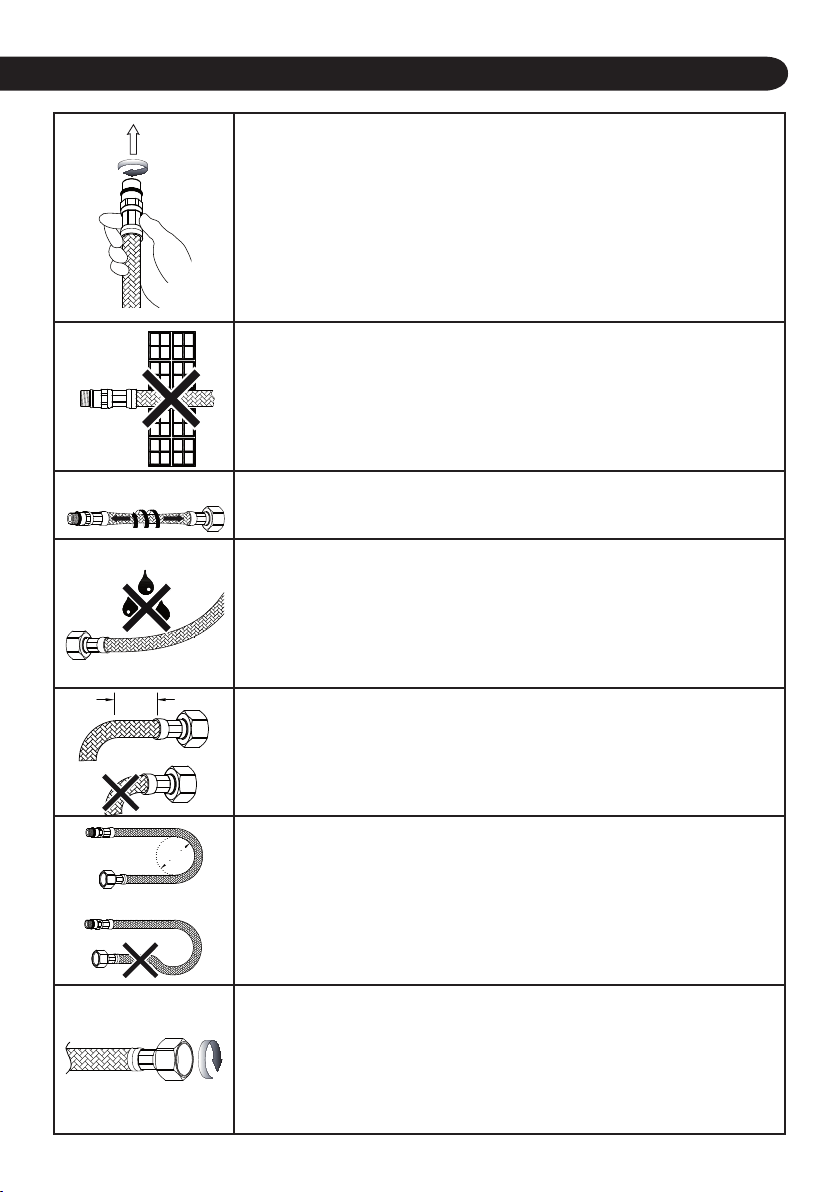

- Atornillen los racores con junta tórica manualmente hasta percibir un
contacto mecánico.
- Hand-tighten O-ring seal connectors until feeling a mechanical rest.
- Visser les raccords avec la tenue OR à la main, jusq’ á percevoir une
battue mechanique.
- No empotren el tubo en la pared.
- Don’t set the hose in the wall.
- Ne pas encaisser le conduit dans le mur.
- No instalen el flexible torciéndolo o tensándolo.
- Tighten the hose without any twis or tension.
- Ne pas installer le flexible en torsion ou en tension.
- El contacto prolongado con sustancias, aun si poco agresivas, puede
causar daño a la trenza y la consecuente ruptura del flexible.
- Prolonged contact wit any substance, even scarcely aggressive, can
cause external braid damage and subsquent flexible burst.
- Le contact prolongé avec des substances, même peu agressives, il
peut déterminer l’endommagement de la tresse et l’éclat conséquent du
flexible.
- Antes del inicio de la curvatura dejen un tramo rectilíneo de por lo
menos 2 veces el diámetro exterior.
- Before bending the hose please consider a straight part of 2 times the
external diameter.
- Avant le commencement de la courbure laisser une ligne rectiligne
d’au moins 2 fois le diamètre extérieur.
- Respeten el radio mínimo de curvatura (DN= diametro intérno nominl):
- Mantain minimum bend radius (DN= nominal internal diameter):
- Respecter le rayon minimum de courbure (DN= diamétre interne
nominale):
DN6 = Ø25mm
DN8 = Ø30mm
DN10 = Ø35mm
DN13 = Ø45mm
- Atornillen los racores con junta de cierre (tuercas) manualmente más un 1/4
de vuelta con una llave adecuada.
- Hand-tighten connectors with gasket seal (nuts) then apply 1/4 turn using an
appropriate wrench.
- Visser les raccords avec le joint d’étanchéité (écrous) à la main plus 1/4 de
tour avec une clé appropriée.

IMPORTANTE_PLEASE READ_AVERTISSEMENTS
4
- Lea atentamente estas instrucciones antes de comenzar la instalación.
- Compruebe el producto por si faltasen piezas o estuviesen dañadas.
- Cualquier alteración que se realice a la grifería invalidará la garantía.
- Le recomendamos la instalación por parte de personal cualificado.
- En nuevas construcciones se deben llenar los sifones de inodoros, lavabos y bidés de agua para evitar
que la grifería se oxide por efecto de la subida de gases corrosivos. Se recomienda que el espacio esté
muy aireado.
- Purgar las tuberías antes de la instalación para arrastrar la suciedad.
- Gracias a un cuidado periódico, se pueden evitar calcificaciones.
- Residuos de productos de aseo como jabón líquido, champú y gel de ducha, también pueden dañar
los materiales.
- Please read these instructions carefully before starting installation and retain it for future reference.
Please leave this instructions with the end user.
- Remove all packaging and check the product for missing parts and damages before starting the
installation.
- Any alterations made to this product and its fittings may infringe the water regulations and will invalidate
the guarantee.
- We strongly recommend the use of a qualified and registered plumber.
- In new buildings it is recommended to water fill the traps to ensure toxic gases do not corrode the
surface of the taps. It is recommended that the room is well ventilated.
- Thoroughly flush through all pipe work prior to the installation of terminal appliances, e.g. Shower heads,
taps, inlet valves, etc.
- Periodic cleaning and maintenance should be use to avoid the build up of damaging limestone deposits.
- Bathroom beauty products such as liquid soap, shampoo or shower gels may damage some materials.
- Lire attentivement cette notice avant de commencer l´installation.
- Vérifier si certaines pièces sont manquantes au abîmées.
- Toute altération qui sera effectuée à la robinetterie rendra invalide la garantie.
- Nous recommandons fortement l´installation du produit par du personnel qualifié.
- Dans le cas de constructions neuves, il faut mettre en eau les WC, lavabos et bidets pour éviter que
la robinetterie s´oxyde à cause de gaz corrosif. Nous recommandons de laisser un espace très aéré.
- Purger les tuyauteries avant l´installation.
- Grâce à un entretien régulier, on peut éviter la formation de calcaire.
- Des résidus de produits de toilettes comme le savon liquide, le shampoing et le gel de douche peuvent
également endommager les produits.

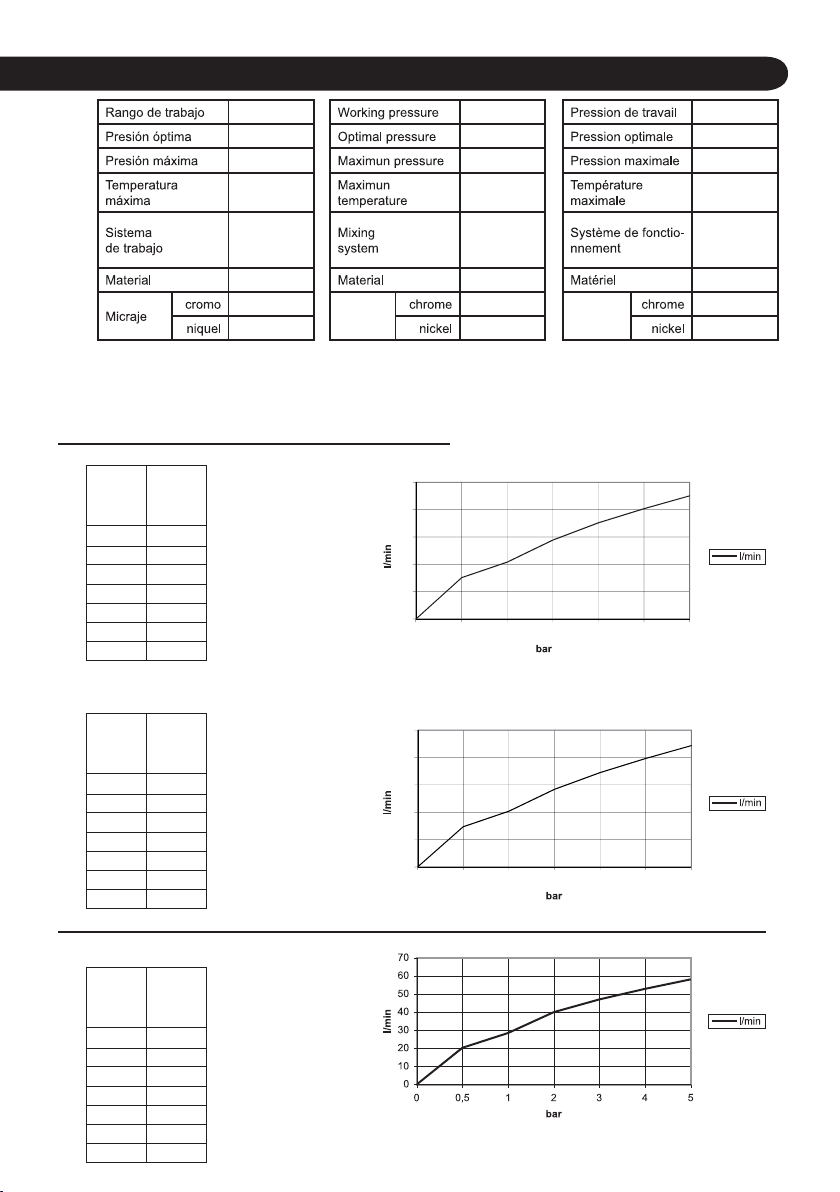

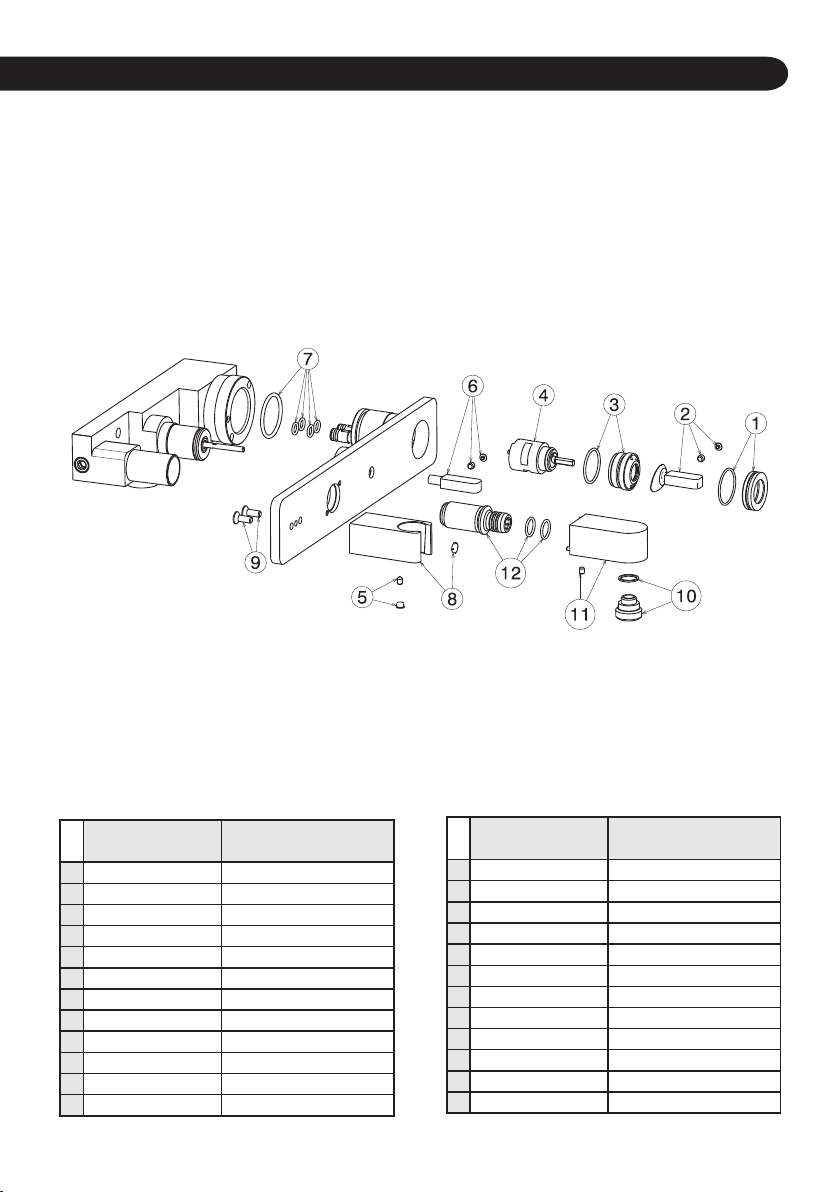

Monomando encastre baño/ducha + soporte
+ toma de agua (sin exible ni ducheta)
Concealed bath/shower mixer 1/2” + wall handshower
holder + shower wall bracket (without exible and shower)
Mitigeur bain/douche à encastrer avec support, prise
d’eau et inverseur (exible et douchette n’est pas inclus)
EXPLOSIONADO_EXPLODED_VUE ECLATÉE
5
acabado/nished/nition
CÓDIGO
CODE
CODE
1
cromo/chrome/chrome
100064642 - N299999845
2
cromo/chrome/chrome
100064653 - N299999888
3
-
100064641 - N299999848
4
-
100064640 - N299999844
5
cromo/chrome/chrome
100065244 - N299999868
6
cromo/chrome/chrome
100065242 - N299999789
7
-
100065241 - N299999788
8
cromo/chrome/chrome
100065375 - N299999773
9
-100065378 -
N299999866
10
cromo/chrome/chrome
100065108 - N299999877
11
cromo/chrome/chrome
100065376 - N299999787
12
-100065111 -
N299999886
acabado/nished/nition
CÓDIGO
CODE
CODE
1
negro/black/noir
100091132 - N299999617
2
negro/black/noir
100091134 - N299999618
3
-
100064641 - N299999848
4
-
100064640 - N299999844
5
negro/black/noir
100091125 - N299999614
6
negro/black/noir
100091133 - N299999615
7
-
100065241 - N299999788
8
negro/black/noir
100091124 - N299999613
9
-
100065378 - N299999866
10
cromo/chrome/chrome
100065108 - N299999877
11
negro/black/noir
100091121 - N299999620
12
-
100065111 - N299999886
100063516 - N199999984 100073036 - N199999892

Soporte maneta con toma de agua
Wall handshower holder with shower outlet elbow
Support mural xe avec prise d’eau
EXPLOSIONADO_EXPLODED_VUE ECLATÉE
66
acabado/nished/nition
CÓDIGO
CODE
CODE
1
cromo/chrome/chrome
100065375 - N299999773
2
cromo/chrome/chrome
100065377 - N299999774
3
-
100065378 - N299999866
4
cromo/chrome/chrome
100065108 - N299999877
5
cromo/chrome/chrome
100065376 - N299999787
6
-
100065111 - N299999886
acabado/nished/nition
CÓDIGO
CODE
CODE
1
blanco/white/blanc
100091124 - N299999613
2
blanco/white/blanc
100091120 - N299999612
3
-
100065378 - N299999866
4
cromo/chrome/chrome
100065108 - N299999877
5
blanco/white/blanc
100091121 - N299999620
6
-
100065111 - N299999886
acabado/nished/nition
CÓDIGO
CODE
CODE
1
titanio/titanium/titane
100212132 - N299998639
2
titanio/titanium/titane
100212170 - N299998626
3
-
100065378 - N299999866
4
cromo/chrome/chrome
100065108 - N299999877
5
titanio/titanium/titane
100212146 - N299999636
6
-
100065111 - N299999886
acabado/nished/nition
CÓDIGO
CODE
CODE
1
cobre/copper/cuivre
100212119 - N299998642
2
cobre/copper/cuivre
100212171 - N299998627
3
-
100065378 - N299999866
4
cromo/chrome/chrome
100065108 - N299999877
5
cobre/copper/cuivre
100212154 - N299998625
6
-
100065111 - N299999886
100063527 - N199999985 100073046 - N199999891
100208633 - N199999082 100210928 - N199999056

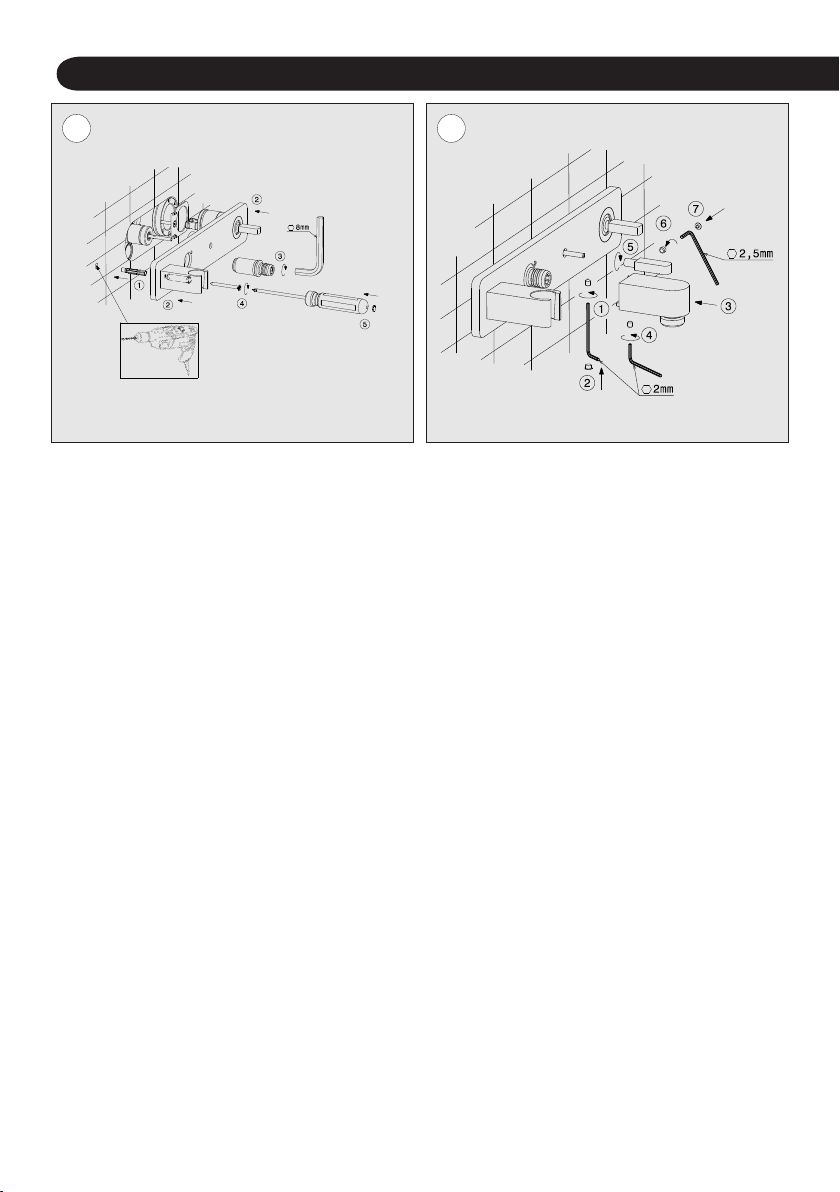

INSTALACIÓN_INSTALLATION_INSTALLATION
7
1
4
2
3

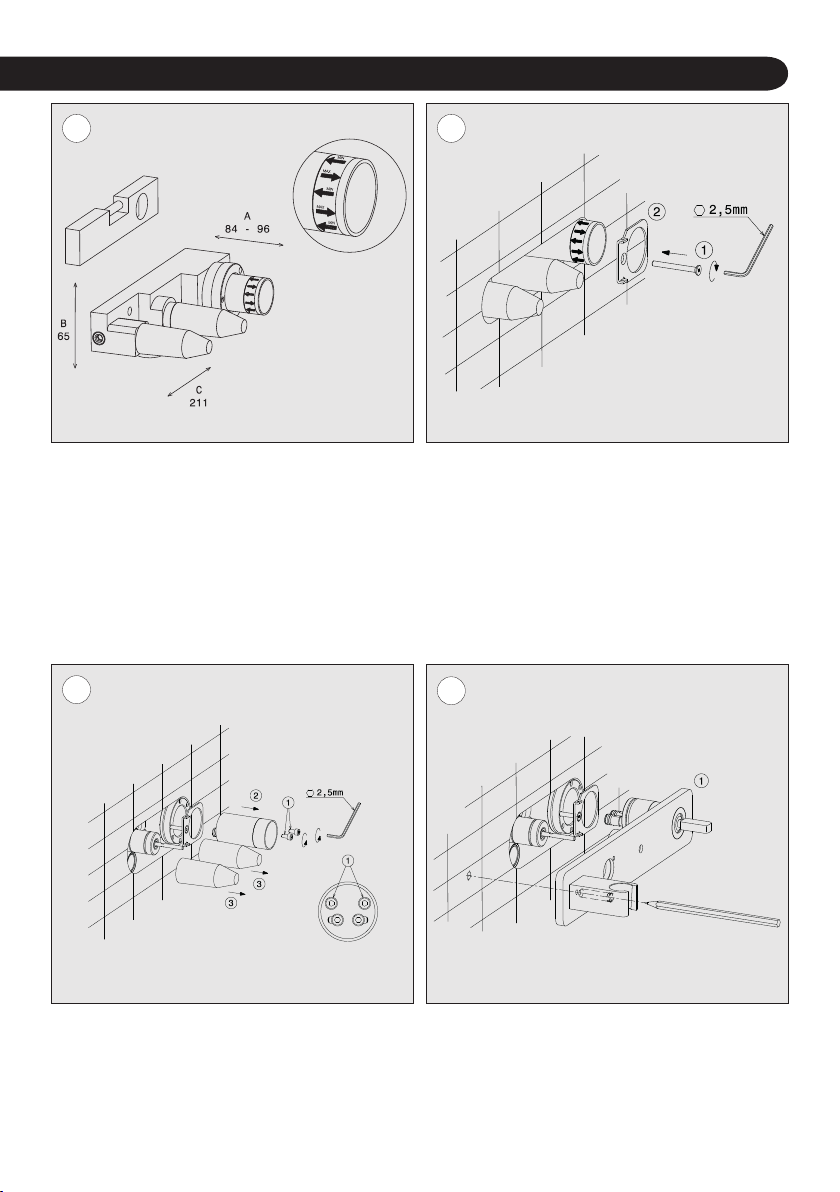

Preparar el hueco de la pared para el cuerpo interno
según las cotas A,B y C. Instalen el mezclador como
indicado en la gura antes de colocar las baldosas,
pongan el sistema de seguridad cerrando el agua.
Prepare the hole in the wall for the concealed body,
according to the dimen-sions A, B, C. Install the mixer, as
indicated into the picture and before pro-ceeding with the
covering, be sure that the water safety system is closed.
Préparer le trou dans le mur pour le corps à encastrer,
selon les dimensions A, B, C. Installer le mitigeur, comme
indiqué dans l’image et avant de procéder avec le
revêtement, s’assurer que le système de sûreté de l’eau
soit fermé.
Atornillen el tornillo (1) al cuerpo para empotrar
interponiedo la plancha (2).
Tighten the screw (1) on the built-in body laying the plate
between (2).
Visser la vis (1) au corps encastré en interposant la
plaque (2).
Desatornillen el tornillo de jació (1) y quiten la protección
(2) como indicado en la gura.
Unscrew the fastening screw (1) and remove the
protection (2) as shown in the gure.
Dévisser les vis de xatio (1) et enlever la protection (2)
comme indiqué dans le gure.
Apoyar la plancha (1) a la pared y marcar la posición de lo
agujero para la sucesiva jació de la plancha.
Place the plate (1) to the wall and trace the position of the
hole for next fastening of the plate.
Appuyer la plaque (1) au mur et tracer la position de trou
pour la succesive xatio de la plaque.
100063516 - N199999984
100073036 - N199999892
100063516 - N199999984
100073036 - N199999892
100063516 - N199999984
100073036 - N199999892
100063516 - N199999984
100073036 - N199999892

INSTALACIÓN_INSTALLATION_INSTALLATION
5 6
Perforar la pared en la posición marcada anteriormente.
Intro-duzcan el taco (1) en lo agujero. Posiciónar la
plancha (2), ator-nillen el racor (3), el tornillo (4) y cubrirlo
con la tapita (5).
Drill following the tracing and insert the plug (1). Place the
plate (2), screw the connection (3), the screw (4) and cover
them with the cap screw (5).
Percer le mur en correspondance du traçage fait et insérer
la cheville encastré (1). Positionner la plaque (2), visser le
racord (3), la vis (4) et couvrir avec le petit bouchon.
Montar las piezas exteriores según la secuencia indicada
en el dibujo.
Bulled in the external parts by following the sequence
indicated into the picture.
Installer les pièces extérieures selon la séquence
indiquée dans l’image.
8
100063516 - N199999984
100073036 - N199999892
100063516 - N199999984
100073036 - N199999892

INSTALACIÓN_INSTALLATION_INSTALLATION
9
1 2
nstalen el soporte maneta con toma de agua, respetando
las medidas del plano.
Install the handle support with the wall union, by
respecting the dimensions of the drawing.
Installer le support de la poignée avec prise eau, en
respectant les dimensions du dessin.
Apoyar la plancha (1) a la pared y marcar la posición de lo
agujero para la sucesiva jació de la plancha.
Place the plate (1) to the wall and trace the position of the
hole for next fastening of the plate.
Appuyer la plaque (1) au mur et tracer la position de trou
pour la succesive xatio de la plaque.
4
3
Perforar la pared en la posición marcada anteriormente.
Introduzcan el taco (1) en lo agujero. Posiciónar la
plancha (2), atornillen el racor (3), el tornillo (4) y cubrirlo
con la tapita (5).
Drill following the tracing and insert the plug (1). Place the
plate (2), screw the connection (3), the screw (4) and cover
them with the cap screw (5).
Percer le mur en correspondance du traçage fait et insérer
la cheville encastré (1). Positionner la plaque (2), visser le
racord (3), la vis (4) et couvrir avec le petit bouchon.

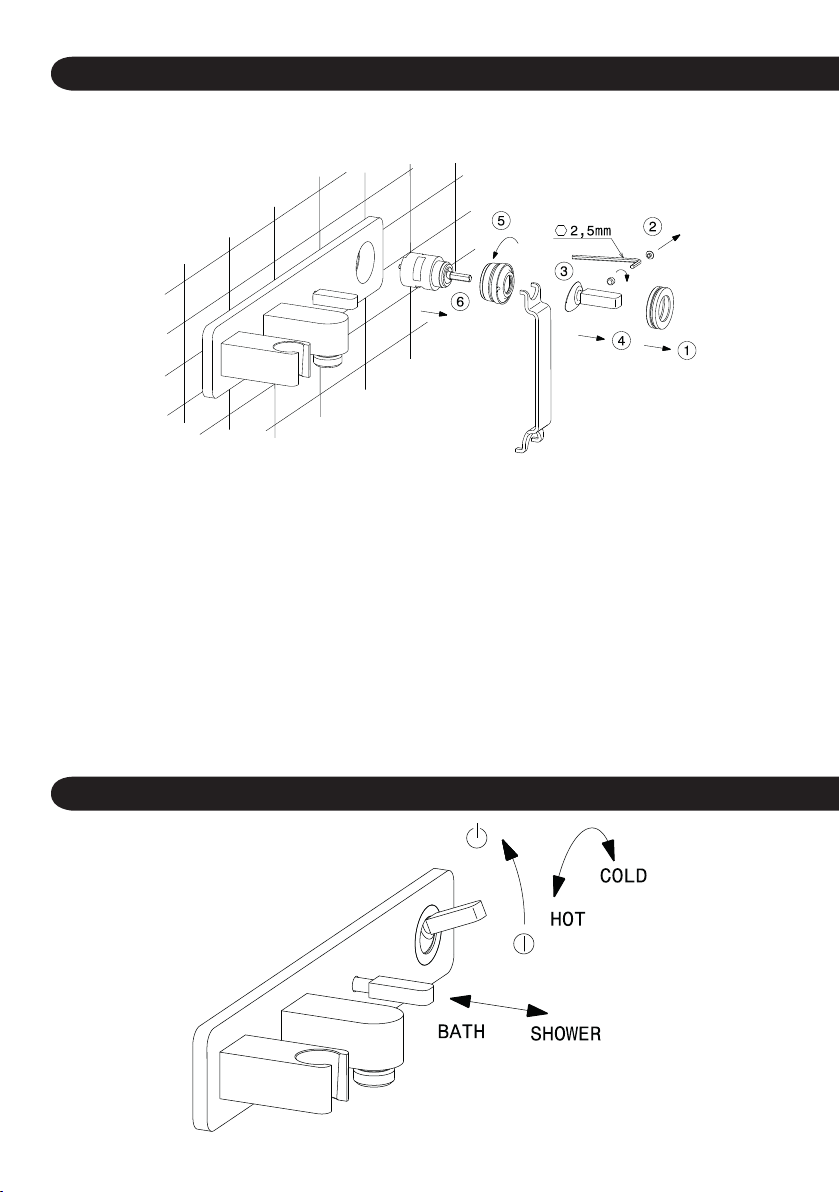

Montar las piezas exteriores según la secuencia indicada
en el dibujo.
Bulled in the external parts by following the sequence
indicated into the picture.
Installer les pièces extérieures selon la séquence
indiquée dans l’image.
100063527 - N199999985
100073046 - N199999891
100208633 - N199999082
100210928 - N199999056
100063527 - N199999985
100073046 - N199999891
100208633 - N199999082
100210928 - N199999056
100063527 - N199999985
100073046 - N199999891
100208633 - N199999082
100210928 - N199999056
100063527 - N199999985
100073046 - N199999891
100208633 - N199999082
100210928 - N199999056

MANTENIMIENTO_MAINTENANCE_MAINTIEN
OPERACIÓN_OPERATION_OPÉRATION
10
Sustitución cartucho
Replacement of the cartridge
Remplacement de la cartouche et mousseur
Desatornille el prisionero de jación.
Saquen la maneta y quiten el embellecedor del cartucho.
Unscrew the ning nut.
Pull the handle and the metal ring that covers the cartridge off.
Dévisser la vis de xation.
Démonter la poignée et quitter l’enjoliveur de la cartouche.
100063516 - N199999984
100073036 - N199999892
100063516 - N199999984
100073036 - N199999892
