noken Hotels 100108285 Instruction Manual

Hotels
Grifería lavabo electrónica con 2 entradas de agua
Basin mixer with sensor control with two water inlets
Robinetterie lavabo electronique avec 2 entrées d’eau
100108285 - N194710522

PRELIMINARES_PRE-INSTALLATION INFORMATION_PRÉABLES
2

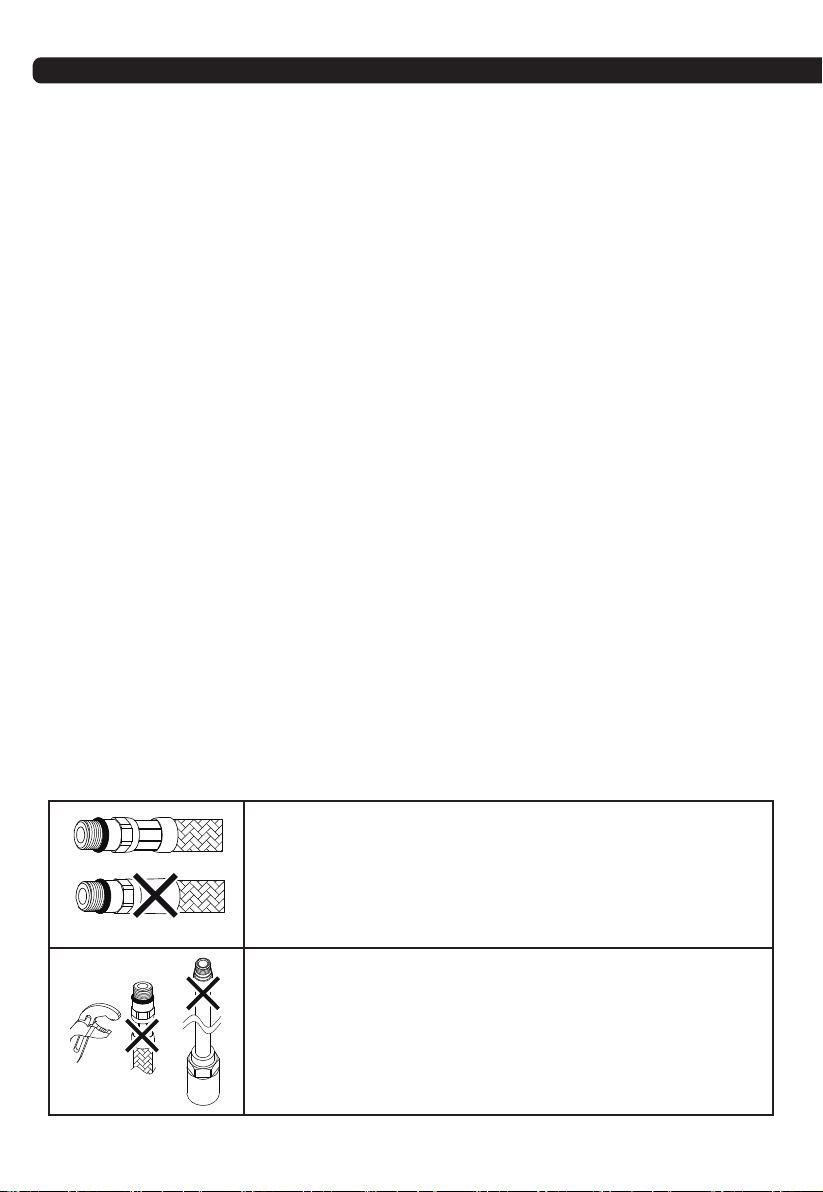

- Antes de la instalación controlen la presencia y la integridad de las
grapas en ambos lados de los flexibles.
- Before assembling the hose, please check the appropriate crimping
of both sides of the hoses.
- Avant l’installation contrôler à la présence et l’integrité des graffature
d’ambo les côtés des flexibles.
- No cierren con herramienta.
- Don’t tighten by tools.
- Ne pas serrer avec des outils.
Antes de la instalación y la puesta en funcionamiento
¡Cuidado! Los tubos de alimentación tienen que ser enjuagados escrupulosamente antes de instalar
el dispositivo de manera que no haya virutas, residuos de soldadura o cáñamo u otras impurezas al
interior de los tubos. A través de los tubos no perfectamente enjuagados o de la red hídrica general
pueden entrar en el dispositivo unos cuerpos extraños que pueden dañar guarniciones/juntas tóricas.
Les recomendamos por lo tanto que instalen los filtros en la planta general también.
Before installation and setting to work.
Attention! The feeding pipes have to be rinsed carefully before the installation of the device so that
there won’t remain shavings, sealing or hemp residues, or other impurities inside the pipes. Through
pipes not thoroughly rinsed or through the general water network, in the device foreign bodies can
enter that could damage gaskets /o-ring.
So filters should be installed also on the general system.
Avant l’installation et la mise en fonction.
Attention! Les tuyaux d’alimentation doivent être rincés avec soin avant l’installation du dispositif, de
sorte que ils ne restent pas de copeaux, des restes de soudage ou de chanvre, ou d’autres impuretés
à l’intérieur des tuyaux. A travers les conduites non rincées à fond ou à travers le réseau hydrique
général, dans le dispositif peuvent entrer des corps étrangers à même de détériorer les gaines/o-ring.
On recommande ainsi d’installer des filtres également sur le système général.
- El respeto de dichas indicaciones, mantiene los derechos de garantia, garantiza las características
declaradas de los productos y asegura su perfecta fiabilidad.
- Respecting this indications, will mantain the warranty rights, ensures the declared properties of the
products and warrant the complete reliability.
- Le respect de ces indications, assure les droits de garantie, garantit les caractéristiques déclarées
des produits et il en assure la complète fiabilité.

IMPORTANTE_PLEASE READ_AVERTISSEMENTS
4
- Lea atentamente estas instrucciones antes de comenzar la instalación.
- Compruebe el producto por si faltasen piezas o estuviesen dañadas.
- Cualquier alteración que se realice a la grifería invalidará la garantía.
- Le recomendamos la instalación por parte de personal cualificado.
- En nuevas construcciones se deben llenar los sifones de inodoros, lavabos y bidés de agua para
evitar que la grifería se oxide por efecto de la subida de gases corrosivos. Se recomienda que el
espacio esté muy aireado.
- Purgar las tuberías antes de la instalación para arrastrar la suciedad.
- Gracias a un cuidado periódico, se pueden evitar calcificaciones.
- Residuos de productos de aseo como jabón líquido, champú y gel de ducha, también pueden dañar
los materiales.
- Please read these instructions carefully before starting installation and retain it for future reference.
Please leave this instructions with the end user.
- Remove all packaging and check the product for missing parts and damages before starting the
installation.
- Any alterations made to this product and its fittings may infringe the water regulations and will
invalidate the guarantee.
- We strongly recommend the use of a qualified and registered plumber.
- In new buildings it is recommended to water fill the traps to ensure toxic gases do not corrode the
surface of the taps. It is recommended that the room is well ventilated.
- Thoroughly flush through all pipe work prior to the installation of terminal appliances, e.g. Shower
heads, taps, inlet valves, etc.
- Periodic cleaning and maintenance should be use to avoid the build up of damaging limestone
deposits.
- Bathroom beauty products such as liquid soap, shampoo or shower gels may damage some
materials.
- Lire attentivement cette notice avant de commencer l´installation.
- Vérifier si certaines pièces sont manquantes au abîmées.
- Toute altération qui sera effectuée à la robinetterie rendra invalide la garantie.
- Nous recommandons fortement l´installation du produit par du personnel qualifié.
- Dans le cas de constructions neuves, il faut mettre en eau les WC, lavabos et bidets pour éviter
que la robinetterie s´oxyde à cause de gaz corrosif. Nous recommandons de laisser un espace très
aéré.
- Purger les tuyauteries avant l´installation.
- Grâce à un entretien régulier, on peut éviter la formation de calcaire.
- Des résidus de produits de toilettes comme le savon liquide, le shampoing et le gel de douche
peuvent également endommager les produits.

EXPLOSIONADO_EXPLODED_VUE ECLATÉE
5
5
3
4
1
2
6
acabado / finished / finition CÓDIGO / CODE / CODE
1cromo / chrome / chrome 100109669
2-100109667
3-100044109
4cromo / chrome / chrome 100109668
5cromo / chrome / chrome 100072936
6cromo / chrome / chrome 100109666
Grifería lavabo electrónica con 2 entradas de agua
Basin mixer with sensor control with two water inlets
Robinetterie lavabo electronique avec 2 entrées d’eau
100108285 - N194710522

INSTALACIÓN_INSTALLATION_INSTALLATION
6
Roscar los flexibles.
Tighteen flexible connector.
Visser les flexibles
Colocar el grifo montado por encima del sani-
tario, y por debajo, colocar la junta de goma
(a), junta metálica (b) y la tuerca (c).
Put the tap mounted on top of the basin and
place underneath the washer (a), the iron fit-
ting support (b) and the fixing nut (c).
Placer la robinetterie au dessus du sanitarie,
et par dessous, placer le joint polymère (a),
métallique (b) et l’écrou (c).
Roscar y apretar las tuercas de sujección del
grifo.
Screw tighteen the tap clamping.
Visset et serrer les boulons de fixation de la
robinetterie.
Connectar los flexibles a las conexiones de
agua. No olvide instalar los filtros entre los
flexibles y la toma de agua
Connect to water supply. Do not forget to in-
clude the filters between the hoses and the
water input
En caso de obstrucción desmontar el airea-
dor, limpiar el filtro de agua y si es necesario
sumergir durante 1 día en un producto anti-
cal. Si el aireador esta dañado se tendrá que
sustituier por uno nuevo.
If the aerator is obstructed take it apart, clean
the filter with water and if necessary immerse
it in antiline product for one day. If aerator is
damaged it has to be replaced.
En cas d’obstruction, démonter le mousseur,
nettoyer le filtre d’eau et s’il est nécessaire
plonger le dans un produit anticalcaire pen-
dant une journée. Si le mousseur est abîmé,
il devra être remplacé.
Sacar la tapa (1) con un destornillador plano.
Sacar la caja de baterías (2) y abrir la tapa.
Introducir dos pilas AA en posición acorde al
polo positivo y el negativo. Introducir la caja
en el grifo y cerrar con la tapa.
Remove the cover (1) with a flat screwdriver.
Take out the battery box (2) and open it. In-
troduce the batteries following the positive
and negative marks. Insert the box in the
faucet and close it with the cover.
Enlever le couvercle (1) à l’aide d’un tourne-
vis plat. Enlever le boîtier de la batterie (2) et
ouvrir le couvercle. Introduire deux piles AA
selon indiqué : pôles positif et négatifs. Intro-
duire le boîtier dans le robinet et fermer avec
le couvercle.
Mantenimiento del aireador
Aerator maintenance
Entretien du mousseur
Sustitución de la batería
Replacement of the battery
1 2 3
4
Utiliza dos pilas AA alcalinas para su
funcionamiento.
It uses 2 AA alkaline batteries.
Utiliser deux piles AA alcalines pour
son fonctionnement
Connecter les flexibles aux entrées d’eau. Ne
pas oublier l’installation des filtres entre les
flexibles et la prise d’eau

OPERACIÓN_OPERATION_OPÉRATION
CARACTERÍSTICAS TÉCNICAS_TECNHICAL DATA_CARACTÉRISTIQUES TECHNIQUES
7
presión /
pressure /
pression
(bar)
caudal /
flow rate /
débit
(l/min.)
0,5 1,6
1 3,1
2 4,6
3 5,2
4 4,8
5 5
100108285
0
1
2
3
4
5
6
0,5 1 2 3 4 5
presión / pressure / pression (bar)
caudal / flow rate / débit (l/min.)
0,5 - 5 bar
70
sensor con
electorválvula
0,25
10
0,5 - 5 bar
sensor with
electronic
valve
0,25
10
0,5 - 5 bar
capteur avec
électronique
vanne
0,25
10
70 70
egatloVegatloVejatloV 3V
1S
2S
180mm
Tiempo de apertura
Tiempo de cierre
Distancia entre la
mano y el sensor
1S
2S
180mm
Open time
Close time
Distance between
hand and sensor
1S
2S
180mm
Temps d´óverture
Temps de fermeture
Distance entre la
main et le sensor
V3V3
Diagrama de caudal - Flow rate curves - Diagramme de débit

MANTENIMIENTO
8
GRIFERÍAS Y ACCESORIOS
En primer lugar, agradecerle la adquisición de productos Noken. Todos los productos Noken están
fabricados con la confianza de dar un servicio fiable durante muchos años. Al igual que las griferías
de otros fabricantes nuestros productos también exigen un cuidado apropiado y un mantenimiento
que asegure a su baño una imagen impecable.
SUPERFICIE DE LAS GRIFERÍAS
Conforme a los requerimientos de la norma DIN EN 248 la capa de protección que habitualmente
más se utiliza para la fabricación de las griferías se compone de metales como cromo, níquel, acero
y latón, así como de otros para evitar la humedad. Antes de emprender la limpieza es necesario
examinar con exactitud el tipo de superficie que se vaya a limpiar.
LIMPIEZA
Para la limpieza de las griferías y de los accesorios ha de tenerse en cuenta que:
- Para la limpieza periódica utilice agua caliente mezclada con jabón, si esto no es posible también
puede usar geles o limpiadores líquidos, enjuagando siempre a fondo con agua limpia tras su uso.
- Aunque fueran empleados una sola vez, no debe utilizarse ningún producto que contenga ácido
fosfórico, clorhídrico, muriático, fórmico o acético, ya que podrían producir daños considerables.
Utilice un PH neutro.
- Mantener el sensor limpio, sin contacto con elementos químicos.
- Secar los artículos tras cada sesión de limpieza y tras cada uso para evitar la acumulación de cal.
ADVERTENCIA
- Los productos de limpieza acentúan el deterioro en caso de que las superficies ya se encuentren
dañadas.
- No mezcle limpiadores, las reacciones químicas pueden emitir gases tóxicos.
- No use estropajos agresivos ni limpiadores abrasivos.
- Bajo ningún concepto se debe utilizar para la limpieza de estas superficies lejías de blanquear con
cloro.
- Únicamente deben utilizarse los productos de limpieza expresamente indicados por los fabricantes
para cada tipo de superficie y acabado.
- No utilizar el sensor en ambientes con alta carga de infrarrojos.
RECOMENDACIONES PARA LA LIMPIEZA Y CONSERVACIÓN DE GRIFERÍAS Y ACCESORIOS
- Lea primero las instrucciones del fabricante.
- La limpieza periódica reducirá la formación de cal y suciedad.
- Los productos de limpieza no debe emplearse durante más tiempo del necesario.
- Si utiliza productos de limpieza con pulverizador, no pulverice directamente sobre la grifería y los
accesorios, aplíquelo sobre un paño o una esponja. El líquido pulverizado podría introducirse por
los huecos y grietas de la grifería y los accesorios pudiendo causar daños irreversibles.
- Si el grifo gotea puede causar manchas y placas de cal, por favor asegúrese de que quede
correctamente cerrado.
- Si es necesario puede usar su limpiador anti-cal habitual, pero lea primero las instrucciones del
fabricante y tras su uso enjuague siempre la grifería con agua limpia.
- Para proteger la mecánica de la grifería y alargar la vida útil de ésta, Noken recomienda la
instalación de llaves de paso con filtros.
CLÁUSULA REFERENTE A LA GARANTÍA
No respetar las indicaciones de mantenimiento puede tener como consecuencia la invalidación de
la garantía.

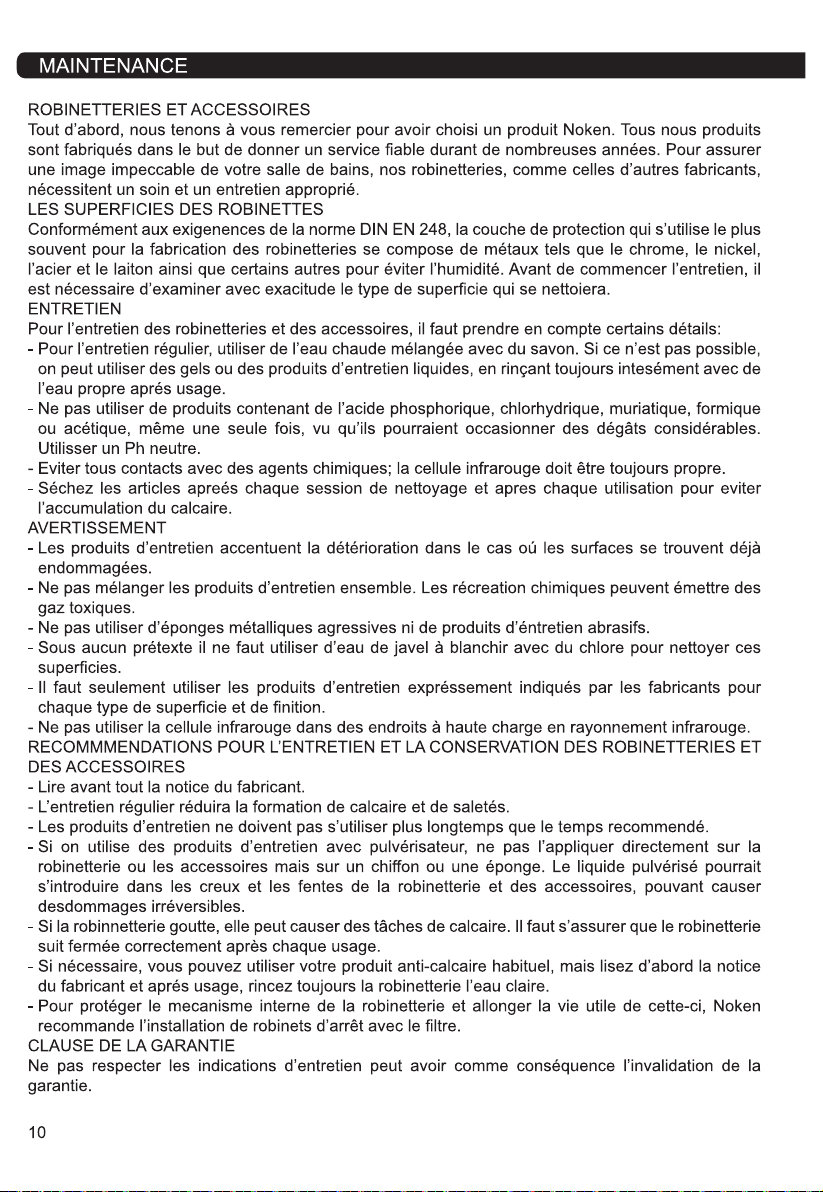

MAINTENANCE
9
BRASSWARE AND ACCESSORIES
First of all we thank you for buying our products which are manufactured to the highest standards.
However in common with other products our brassware requires the correct cleaning and periodic
maintenance.
BRASSWARE SURFACES
As stated in the norm DIN EN 248 the materials used to plate brassware are Chrome, Nickel, stainless
steel, brass and others to leave a superior, easy to clean, pleasing finish. Before cleaning please
check the material used and only use a suitable cleaner.
CLEANING
To clean brassware and accessories please note the following recommendations.
- For regular cleaning only use warm soapy water, if this is not possible use soft non abrasive gels or
similar cleaning products, rinse thoroughly and polish with a soft cloth.
- Please avoid the use of harsh or abrasive products such as scouring powders, those products with
phosphoric acid, hydrochloric acid, formic acid or acetic acid that could badly damage the product.
Please only use PH neutral products.
- Keep sensor clean, away from any chemical impregnant.
- Dry the items after each cleaning sesion and after every use to avoid limestone appearance.
WARNING
- Cleaning materials will only worsen already damage product.
- Do not mix cleaning products, the chemical reactions can emit toxic fumes and react badly with
product surfaces.
- Do not use harsh or abrasive cloths, pads or cleaning products.
- Do not use bleach or other chlorine based cleaning products.
- Only use suitable cleaning products as recommended for each product he cleaning products only
make worse the surfaces if those are already damages.
- Do not operate sensor faucet in strong infrared environment.
RECOMENDATIONS FOR THE CLEANING AND PRESERVATION OF BRASSWARE AND
ACCESSORIES
- Read the manufacturers instructions.
- To protect the brassware, internal mechanism and to extend the life of the product it is recommended
in line with “best practice“ to install isolation valves and in line filters.
- Regular cleaning to reduce lime scale and soap residue build up.
- Do not leave these products in contact with the product surface longer than the manufacturer’s
recommendations and rinse thoroughly with clean water.
- Do not spray cleaning products directly onto the product surface, spray onto a soft cloth and then
apply to the product. Spraying directly onto the product can lead to cleaning fluids being drawn into
the products through capillary action causing irreversible damage.
- If a tap is left dripping it may lead to staining and lime scale build up. Please ensure taps are
correctly turned off after use.
GUARANTEE CLAUSE
- Failure to comply with the maintenance instructions may invalidate the guarantee.

GUARANTEE
GARANTÍA
11
Noken design s.a. garantiza sus griferías cromadas por un período de 5 años a partir de la fecha
de compra, a excepción de las partes electrónicas y los componentes internos, tales como cartuchos
cerámicos, monturas cerámicas y cartuchos termostáticos, que será de dos años.
Para las griferías cuyos acabados y superficies no sean en acabado cromado la garantía será de
dos años a partir de la fecha de compra.
Las griferías que durante este período tuvieran algún problema por defectos patentes de
materiales o fabricación, les serán sustituidos al cliente. Para que dicha garantía surta efecto, es
imprescindible que los defectos encontrados sean comunicados inmediatamente por escrito a noken
design s.a. durante el período de garantía a fin de determinar las causas. Así como el material
reclamado deberá ser remitido franco fábrica, adjuntando la etiqueta de garantía o factura de compra.
El material será repuesto por noken design s.a. siempre que, previa comprobación y verificación por
el departamento de calidad, se confirme la veracidad del supuesto defecto.
La garantía no cubre los desperfectos ocasionados por un mal transporte ajeno al fabricante,
negligencias en el uso o mantenimiento indebido, averías ocasionadas por un esfuerzo o manipulación
indebida, cuidados insuficientes o modificaciones y reparaciones realizadas por terceros sin nuestro
consentimiento escrito o por causa de fuerza mayor o causa fortuita.
La presente garantía excluye de toda responsabilidad a noken design s.a. de las consecuencias
derivadas del mal funcionamiento o de una instalación incorrecta de nuestros fabricados y no
reconoceremos ninguna reclamación por gastos derivados de las mismas, así como tampoco
demanda alguna por daños y perjuicios.
La presente garantía no cubre el desgaste de las piezas por un uso normal.
Esta garantía tendrá vigor siempre y cuando se hayan seguido los pasos indicados en las
instrucciones de montaje y mantenimiento.
Noken design s.a. guarantees all its chrome plated ranges of mixers and taps for a period of 5
years from the date of purchase against defect of work or materials, except for the electronic parts
and the internal components such as ceramic cartridges, headworks and thermostatic cartridges
which are guaranteed for a period of 2 years.
For all mixers and taps with a different finish other than chrome plated, the guarantee offered is 2
years from the date of purchase.
In the unlikely event the product fails within the guarantee period, noken design s.a. offers a free
replacement part (or nearest equivalent), if proved to noken design s.a. satisfaction that the defect
has been caused before delivery. Full details of any defect need to be notified immediately in written
to noken design s.a. The goods in which the defect arises are returned at the purchaser´s expense to
noken design s.a. and the guarantee label or purchase invoice need to be included.

GARANTIE
12
Noken design s.a. garantit ses robinetteries chromées pendant une période de 5 ans à partir de
la date d’achat, exception faite des parties électroniques et des composants internes, comme les
cartouches céramiques, les têtes céramiques et les cartouches thermostatiques, qui sont garantis 2
ans.
Dans le cas des robinetteries dont les finitions et superficies ne sont pas en chrome, la garantie
sera de 2 ans à partir de la date d’achat.
Les robinetteries qui souffriraient d’un défaut matériel ou de fabrication pendant cette période,
seront remplacées au client. Pour que cette garantie prenne effet, il est indispensable que les défauts
rencontrés soient immédiatement comuniqués par écrit à noken design s.a. pendant la période de
garantie afin d’en déterminer les causes. Ensuite, le matériel défectueux devra être renvoyé franco
usine en y ajoutant l’étiquette de garantie ou la facture d’achat. Le matériel sera remplacé par noken
design s.a., seulement si notre service de qualité confirme l’existence du supposé défaut après
vérification et analyse technique.
La garantie ne couvre pas les imperfections ocasionées par un mauvais transport (fabricant non
responsable), négligence lors de l’utilisation ou entretien inadapté, fuites ocasionées par un ffort ou
une manipulation impropre, soins insuffisants ou modifications ou réparations réalisées par des tiers
sans notre accord écrit ou pour cause de force majeure ou cause fortuite.
Cette garantie exclut noken design s.a. de toute responsabilicé concernant les conséquences
dérivées du mauvais fonctionnement ou d’une installation incorrecte de nos produits et nous
n’accepterons aucune réclamation de coûts dérivés de celles-ci ainsi qu’aucune demande de
dommages et intérêts.
Cette garantie ne couvre pas non plus l’usure des pièces lors d’un usage normal.
Cette garantie entre en vigueur seulement si la démarche indiquée et les instructions d’installation
et d’entretien aient été suivies.
The guarantee does not cover transport damages and is only offered on all products that have
been used for their normal purpose. The guarantee does not apply to any products that have been
misused or abused in any way.
Liability is limited to individual products and does not cover consequential loss or damage on
installations.
The guarantee does not cover general tear and wear.
The guarantee is only offered when products are installed and cared for in line with our fitting and
maintenance instructions.
