Nokia HH-12 User manual

Nokia Holder Easy Mount HH-12
& Nokia Mobile Holder CR-96
9206398/2

5
6
7
89
10

ENGLISH
© 2007 Nokia. All rights reserved. Nokia and Nokia Connecting People are
registered trademarks of Nokia Corporation.
Introduction
The Nokia Holder Easy Mount HH-12
is a mounting device that allows you
to attach your compatible Nokia
mobile holder to the windscreen of
your vehicle.
To use the mounting device with your
compatible mobile holder, attach the
mounting device to the windscreen,
adjust the mounting device into the
desired position, and attach your
mobile holder to the mounting device.
Keep all accessories and
enhancements out of the reach of
small children.
General safety instructions
Obey all local laws. Always keep your
hands free to operate the vehicle
while driving. Your first consideration
while driving should be road safety.
Only operate the mounting device or
mobile holder if it is safe to do so
under all driving conditions.
When you install the mounting device
or mobile holder, ensure that they do
not interfere with or hinder the
steering or braking systems or other
systems used in the operation of the
vehicle (for example, airbags) or
disturb your field of vision while
driving.
Check that the deployment of the
airbag is not blocked or impaired in
any way.

ENGLISH
Ensure that the mounting device or
mobile holder is not installed where
you might come in contact with it in
the event of an accident or collision.
Periodically check that the suction cup
at the bottom of the mounting device
is firmly attached to the windscreen,
especially if the ambient temperature
changes a lot.
Never leave the mounting device
inside the vehicle in direct sunlight or
in excessive heat. The mounting
device and suction cup may be
damaged and adhesion may be
impaired if the inside temperature
exceeds +70°C (160°F).
Attach to a windscreen
Locate a safe mounting surface on the
windscreen, and clean the surface
thoroughly with a glass cleaner and a
clean towel. If the ambient
temperature is below +15°C (60°F),
carefully warm the surface and the
suction cup with a hair dryer to ensure
a firm grip on the windscreen. Ensure
that you do not heat the windscreen
excessively to avoid damage to it.

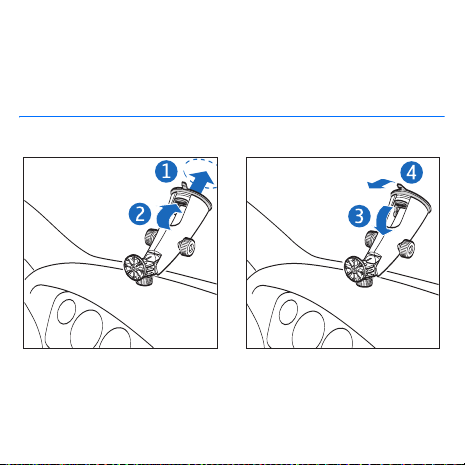

Press the suction cup at the bottom of
the mounting device firmly on the
windscreen (see step 1 at the start of
this guide), and carefully push the
locking lever inside the mounting
device (2) towards the suction cup to
create a vacuum between the suction
cup and the windscreen. Check that
the suction cup is firmly attached.
To detach the mounting device from
the windscreen, carefully push the

ENGLISH
locking lever toward the top of the
mounting device (3), and pull the
strap located on the edge of the
suction cup (4).
Set to the desired position
Do not adjust the mounting device
while driving.
To set the top of the mounting device
to the desired position, loosen the two
screws in the middle of the mounting
device, turn the top to the desired
position, and tighten the screws (5).
Ensure that the top of the device is
firmly locked into place.
To set the mounting plate at the top of
the mounting device to the desired
position, loosen the screw below the
plate, turn the plate to the desired
position, and tighten the screw (6).
Mount the mobile holder
To attach a compatible Nokia mobile
holder to the mounting plate, use the
screw supplied with the holder.
To use the CR-96 mobile holder,
remove the protection plate with the
Nokia text from the holder, attach the
holder to the mounting plate with the
supplied screw, and replace the
protection plate (7). To insert your
mobile device into the holder, slide it
into the holder from the top (8). To
remove the device, push the catch at
the top of the holder (9), and pull the
device out (10).
When attaching a mobile holder,
ensure that the display of the mobile

ENGLISH
device is clearly visible for the user.
For your safety, install the holder in
the upright position.
Care and maintenance
Your device is a product of superior
design and craftsmanship and should be
treated with care. The following
suggestions will help you protect your
warranty coverage.
• Do not use or store the device in
dusty, dirty areas. Its moving parts
can be damaged.
• Do not drop, knock, or shake the
device. Rough handling can break fine
mechanics.
• Do not use harsh chemicals, cleaning
solvents, or strong detergents to
clean the device.
• Do not paint the device. Paint can
clog the moving parts and prevent
proper operation.
If the product is not working properly,
take it to the nearest authorised service
facility for service.

Soporte de Fácil Montaje Nokia
HH-12 y Soporte Móvil Nokia CR-96
9206398/2

5
6
7
89
10

ESPAÑOL
© 2007 Nokia. Todos los derechos reservados. Nokia y Nokia Connecting People son marcas
registradas de Nokia Corporation.
Introducción
El Soporte de Fácil Montaje Nokia
HH-12 es un dispositivo de montaje
que le permite instalar su soporte
móvil Nokia compatible en el
parabrisas de su vehículo.
Para usar el dispositivo de montaje
con su soporte móvil compatible,
instale el dispositivo de montaje en el
parabrisas, ajústelo en la posición
deseada y coloque el soporte móvil en
el dispositivo de montaje.
Mantenga todos los accesorios fuera
del alcance de los niños.
Instrucciones generales de seguridad
Obedezca todas las leyes locales.
Mantenga siempre las manos libres
para maniobrar el vehículo mientras
conduce. Su prioridad cuando
conduce debe ser la seguridad vial.
Sólo utilice el dispositivo de montaje o
el soporte móvil si es seguro bajo
todas las condiciones de conducción.
Al instalar el dispositivo de montaje o
el soporte móvil, asegúrese de que no
interfieran ni entorpezcan los
sistemas de dirección, frenos u otros
sistemas que se utilicen en la
operación del vehículo (por ejemplo,
bolsas de aire) y que tampoco
obstaculicen su campo de visión
durante la conducción.

ESPAÑOL
Asegúrese de no bloquear ni
obstaculizar de forma alguna el
despliegue de las bolsas de aire.
Asegúrese de que el dispositivo de
montaje o el soporte móvil no estén
instalados en un lugar en que usted
podría entrar en contacto con ellos en
caso de sufrir un accidente o colisión.
Verifique periódicamente que la goma
de succión ubicada en la parte inferior
del dispositivo de montaje esté
firmemente instalada en el parabrisas,
principalmente si la temperatura
ambiente es propensa a sufrir cambios
frecuentes.
Nunca deje el dispositivo de montaje
dentro del vehículo expuesto a la luz
solar directa o al calor excesivo. Si la
temperatura interior supera los
70°C (160°F), el dispositivo de
montaje y la goma de succión pueden
sufrir daños que pueden impedir la
adhesión.
Instale en el parabrisas
Ubique una superficie de montaje
segura en el parabrisas y límpiela a
fondo con limpiavidrios y una toalla
limpia. Si la temperatura ambiente es
inferior a +15°C (60°F), caliente
cuidadosamente la superficie y la
goma de succión con un secador para
el cabello para asegurarse de que se
adhiera firmemente al parabrisas.
Asegúrese de no calentar
excesivamente el parabrisas para
evitar dañarlo.
Presione firmemente contra el
parabrisas la goma de succión que se
encuentra en la parte inferior del
dispositivo de montaje (consulte el

ESPAÑOL
paso 1 al comienzo de esta guía) y
presione cuidadosamente la palanca
de bloqueo que se encuentra dentro
del dispositivo de montaje (2) hacia la
goma de succión para crear un vacío
entre la goma de succión y el
parabrisas. Verifique que la goma de
succión esté adherida con firmeza.
Para sacar el dispositivo de montaje
del parabrisas, presione
cuidadosamente la palanca de
bloqueo hacia arriba del dispositivo de
montaje (3) y tire de la correa ubicada
en el borde de la goma de succión (4).
Ajuste a la posición deseada
No ajuste el dispositivo de montaje
mientras conduce.
Para ajustar el dispositivo de montaje
a la posición deseada, suelte los dos
tornillos que se encuentran en el
centro del dispositivo de montaje, gire
la parte superior hacia la posición
deseada y apriete los tornillos (5).
Asegúrese de que la parte superior del
dispositivo esté firmemente colocada.
Para ajustar la placa de montaje en la
parte superior del dispositivo de
montaje a la posición deseada, suelte
el tornillo que se encuentra debajo de
la placa, gire la placa hacia la posición
deseada y apriete el tornillo (6).
Instalación del soporte móvil
Para instalar un soporte móvil Nokia
compatible en la placa de montaje,
use el tornillo que se incluye con el
soporte.

ESPAÑOL
Para utilizar el soporte móvil CR-96,
retire del soporte la placa de
protección que contiene el texto de
Nokia, instale el soporte en la placa de
montaje con el tornillo incluido y
vuelva a colocar la placa de protección
(7). Para introducir el dispositivo móvil
en el soporte, deslícelo en el soporte
desde la parte superior (8). Para quitar
el dispositivo del soporte, empuje el
seguro de la parte superior del soporte
(9) y levante el dispositivo (10).
Al instalar un soporte móvil, asegúrese
de que el usuario pueda ver
claramente la pantalla del dispositivo
móvil. Para su seguridad, instale el
soporte en posición vertical.
Cuidado y mantenimiento
Este dispositivo es un producto de diseño
y fabricación excelentes y debe tratarse
con cuidado. Las sugerencias a
continuación le ayudarán a mantener la
cobertura de su garantía.
• No utilice ni guarde el dispositivo en
lugares sucios o polvorientos. Las
piezas móviles pueden dañarse.
• No deje caer, golpee ni mueva
bruscamente el dispositivo. Los
manejos bruscos pueden dañar los
mecanismos más delicados.
• No utilice productos químicos
abrasivos, solventes de limpieza, ni
detergentes para limpiar el
dispositivo.
• No pinte el dispositivo. La pintura
puede obstruir las piezas móviles e
impedir el funcionamiento adecuado.
Si el producto no funciona
adecuadamente, llévelo al centro de
servicio autorizado más cercano.

Suporte de Fácil Fixação Nokia HH-12
e Porta-Celular Nokia CR-96
9206398/2

5
6
7
89
10

www.anatel.gov.br
Connecting People
Este produto está homologado pela Anatel, de acordo
com os procedimentos regulamentados pela
Resolução n° 242/2000 e atende aos requisitos técnicos aplicados.
Os logotipos Nokia, Connecting People e Original Enhancements
são marcas registradas e/ou marcas comerciais da
Nokia Corporation e/ou companhias afiliadas.
Edição 2 Impresso nos EUA 9206398
(01)07894396839374

PORTUGUÊS
© 2007 Nokia. Todos os direitos reservados. Nokia e Nokia Connecting People são marcas
comerciais ou marcas registradas da Nokia
Corporation.
Introdução
O Suporte de Fácil Fixação Nokia
HH-12 é um dispositivo de fixação
que permite que você instale porta-
celulares compatíveis Nokia no pára-
brisa do veículo.
Para usar o dispositivo de fixação com
o porta-celular compatível, fixe o
dispositivo no pára-brisa, ajustando-o
na posição desejada e encaixe o
porta-celular.
Mantenha todos os acessórios fora do
alcance de crianças.
Instruções gerais de segurança
Respeite as leis locais aplicáveis.
Sempre mantenha as mãos
desocupadas para operar o veículo
enquanto estiver dirigindo. Ao dirigir,
a segurança ao volante deve ser
sempre sua primeira preocupação.
Somente opere o dispositivo de
fixação ou o porta-celular se for
seguro fazê-lo, de acordo com as leis
de trânsito.
Ao instalar o dispositivo de fixação ou
o porta-celular, verifique se não
interferem ou obstruem os sistemas de
direção ou de freio, ou outros sistemas
usados na operação do veículo (por

PORTUGUÊS
exemplo, airbags), ou se não afetam
seu campo de visão ao dirigir.
Verifique se a área de acionamento do
airbag não está bloqueada ou
obstruída de alguma forma.
Verifique se o dispositivo de fixação
ou o porta-celular não está instalado
de maneira que você fique em contato
com eles no caso de um acidente ou
colisão.
Verifique periodicamente se a ventosa
de sucção na parte inferior do
dispositivo de fixação está bem presa
ao pára-brisa, especialmente se a
temperatura ambiente variar bastante.
Nunca deixe o dispositivo de fixação
exposto à luz solar direta ou ao calor
excessivo dentro do veículo. O
dispositivo de fixação e a ventosa de
sucção podem ser danificados e a
adesão pode ser prejudicada se a
temperatura interna exceder 70°C.
Fixar ao pára-brisa
Encontre uma superfície segura para
fixação no pára-brisa e limpe-a bem
com um produto de limpeza para
vidros e um pano limpo. Se a
temperatura ambiente for inferior a
15°C, aqueça cuidadosamente a
superfície e a ventosa de sucção com
um secador de cabelo a fim de
garantir a boa adesão ao pára-brisa.
Não aqueça o pára-brisa em excesso,
para não danificá-lo.
Pressione com firmeza a ventosa de
sucção na parte inferior do dispositivo
de fixação contra o pára-brisa
(consulte a etapa 1 na primeira parte
deste manual), e empurre com
cuidado a alavanca de travamento

PORTUGUÊS
localizada dentro do dispositivo de
fixação (2) na direção da ventosa de
sucção para gerar pressão entre a
ventosa de sucção e o pára-brisa.
Verifique se a ventosa está bem presa.
Para desprender o dispositivo de
fixação do pára-brisa, empurre com
cuidado a alavanca de travamento
para cima no dispositivo de fixação (3)
e puxe a aba localizada na borda da
ventosa de sucção (4).
Ajustar na posição desejada
Não ajuste o dispositivo de fixação
enquanto estiver dirigindo.
Para ajustar a parte superior do
dispositivo de fixação na posição
desejada, solte os dois parafusos
localizados no centro do dispositivo,
gire a parte superior para a posição
desejada e aperte os parafusos (5).
Verifique se a parte superior do
dispositivo está bem fixa no lugar.
Para ajustar a placa de fixação na
parte superior do dispositivo na
posição desejada, solte o parafuso
localizado embaixo da placa, gire a
placa na posição desejada e aperte o
parafuso (6).
Montar o porta-celular
Para fixar o porta-celular compatível
Nokia à placa de fixação, use o
parafuso fornecido com o suporte.
Para usar o porta-celular CR-96,
remova a placa protetora com o texto
Nokia do suporte, fixe o suporte na
placa de fixação com o parafuso

PORTUGUÊS
fornecido e recoloque a placa
protetora (7). Para inserir o celular no
suporte, encaixe o aparelho de cima
para baixo (8). Para remover o
dispositivo, levante a trava do suporte
(9) e puxe o aparelho (10).
Ao instalar o porta-celular, verifique
se a tela do celular está totalmente
visível para o usuário. Para sua
segurança, instale o suporte na
posição vertical.
Cuidado e manutenção
O seu dispositivo é um produto de
qualidade superior e deverá ser tratado com
cuidado. As sugestões a seguir ajudarão a
assegurar a cobertura da garantia.
• Não utilize nem guarde o dispositivo
em locais com pó e sujeira. As partes
móveis poderão ser danificadas.
• Não derrube nem faça movimentos
bruscos com o dispositivo. O
manuseio indevido pode quebrar os
mecanismos mais delicados.
• Não utilize produtos químicos,
diluentes ou detergentes abrasivos
para limpar o dispositivo.
• Não pinte o dispositivo. A pintura
pode obstruir os componentes móveis
e impedir o funcionamento correto.
Se o produto não estiver funcionando
corretamente, leve-o à assistência
técnica autorizada mais próxima.

PORTUGUÊS
Garantia limitada
O Certificado de Garantia encontra-se na
caixa do produto e deve ser apresentado
para qualquer prestação de serviço de
assistência técnica em um Posto de Serviço
Autorizado Nokia.
