Noritz N-069M-DV-CA Instruction manual

Modèle N-069M-DV-CA
Noritz America Corporation.
AVERTISSEMENT: Si les informations présentées dans ce manuel ne sont
pas respectées à la lettre, il peut en résulter un incendie ou une explosion
pouvant entraîner des dégâts matériels, blessures corporelles ou mortelles.
-N’entreposez, ni n’utilisez de l’essence ou d’autres types de vapeur et
liquide inflammables à proximité de cet appareil ou d’autres appareils
électriques.
-QUE FAIRE SI VOUS DÉTECTEZ UNE ODEUR DE GAZ
•Ne tentez pas d’allumer des appareils électriques.
• Ne touchez à aucun interrupteur, n’utilisez aucun téléphone à l’intérieur
de votre édifice.
• Appelez immédiatement votre fournisseur de gaz de chez un voisin.
Suivez les instructions du fournisseur de gaz.
• Si vous ne pouvez pas joindre votre fournisseur, appelez les pompiers.
-L’installation et l’entretien doivent être assurés par un installateur qualifié
ou un service d’entretien ou le fournisseur de gaz.
Guide de l’utilisateur et
Manuel d’installation
Nous vous remercions de votre achat de ce chauffe-eau à gaz Noritz. Avant toute utilisation, veuillez :
Lire entièrement ce manuel pour connaître l’installation correcte et les directives d’opération.
Remplir dans son intégralité la carte d’enregistrement de la garantie (incluse séparément) et
envoyer par courrier le coupon détachable à Noritz America Corporation.
Conserver ce manuel (et l’autre partie de la carte d’enregistrement de garantie) là où vous
pourrez le trouver au besoin.
SAR8200-1
Faible NOx
Approuvé par SCAQMD
CERTIFIED
R
*SAR8200 T*
SAR8200-1001013FEJ.p65 06.1.13, 6:38 PMPage 1 AdobePageMaker6.5J/PPC

2
Table des matières
Table des matières ....................................................................................... 2
Guide de l’utilisateur
Importante consigne de sécurité ................................................................ 3
Pièces générales

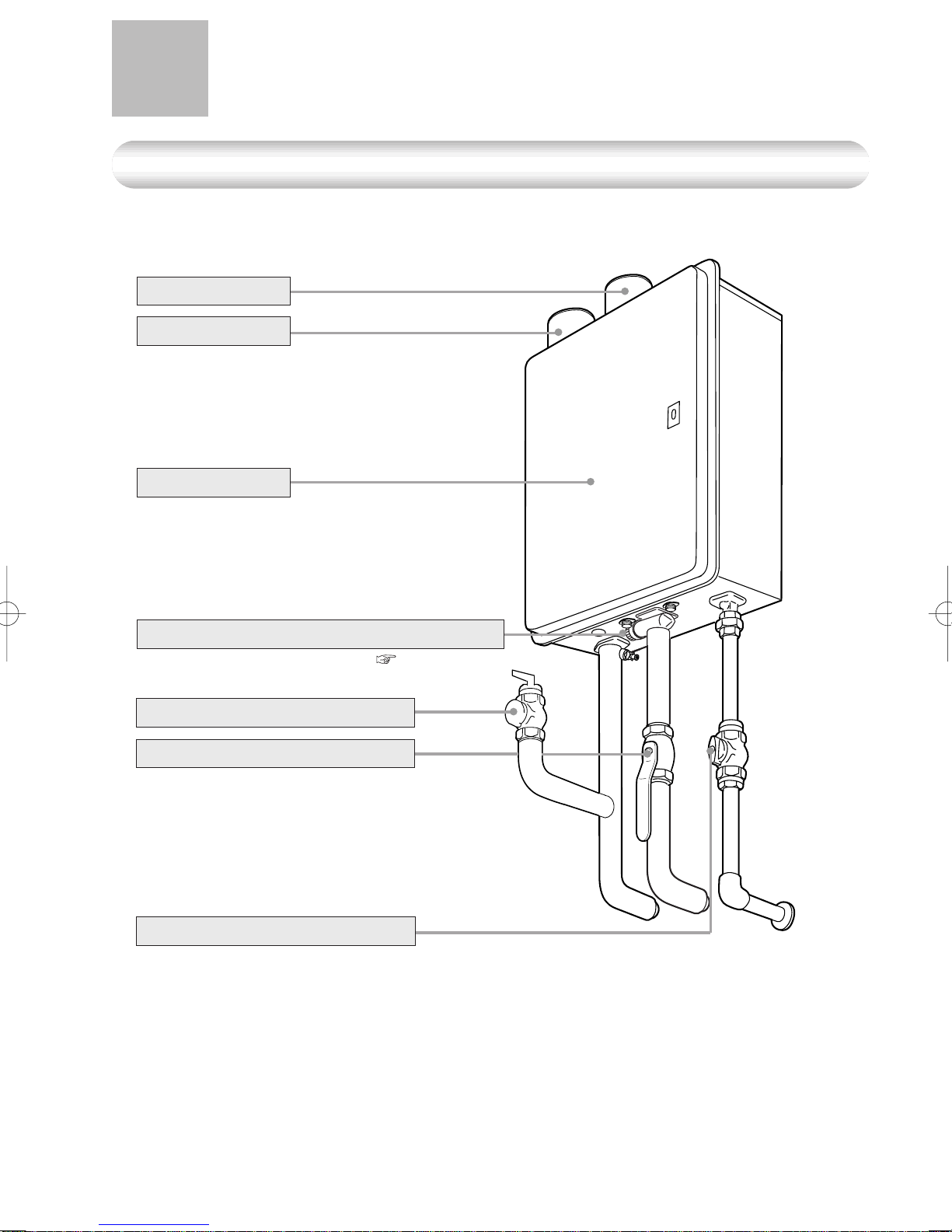

Unité principale .......................................................................................... 8

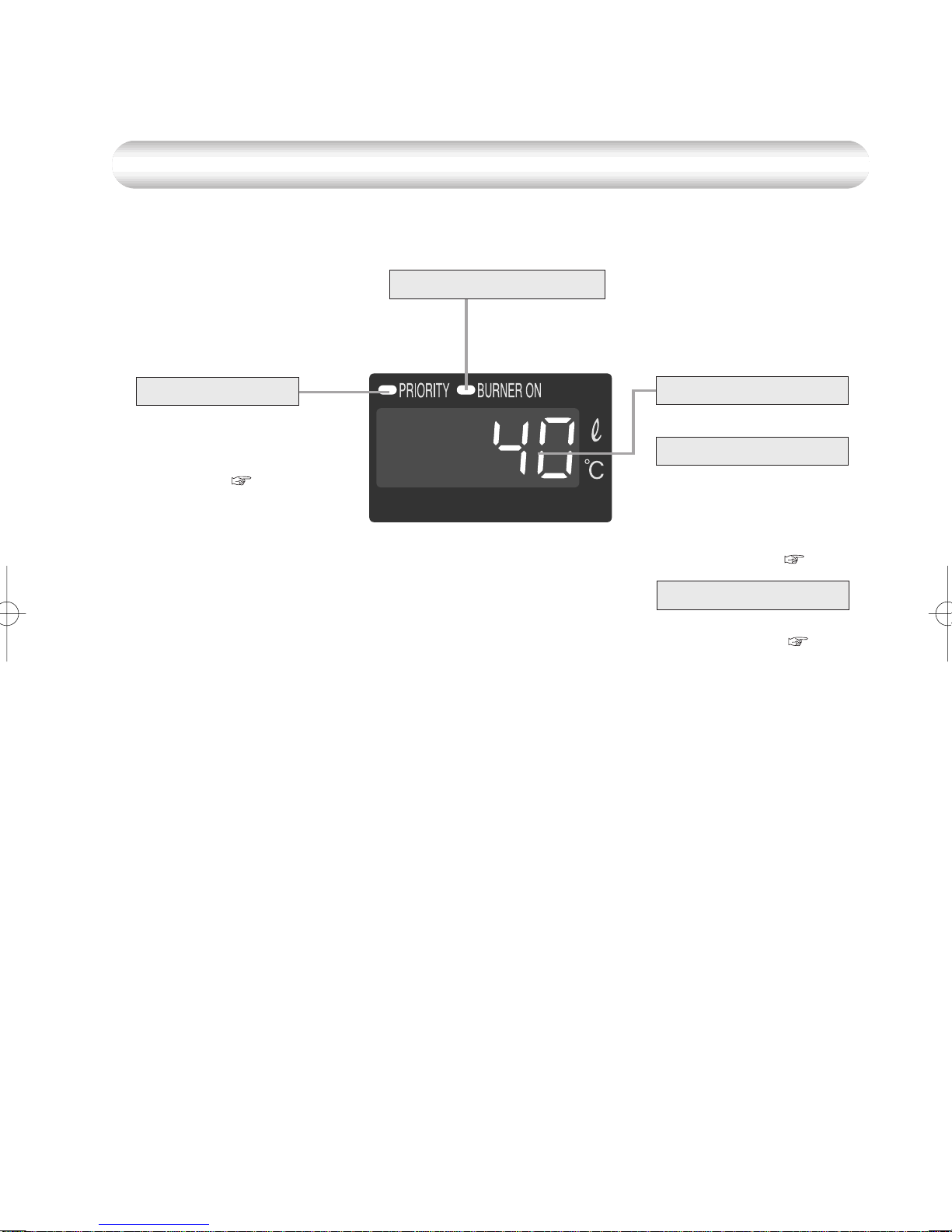

Télécommande ........................................................................................... 9
Opération initiale ......................................................................................... 11

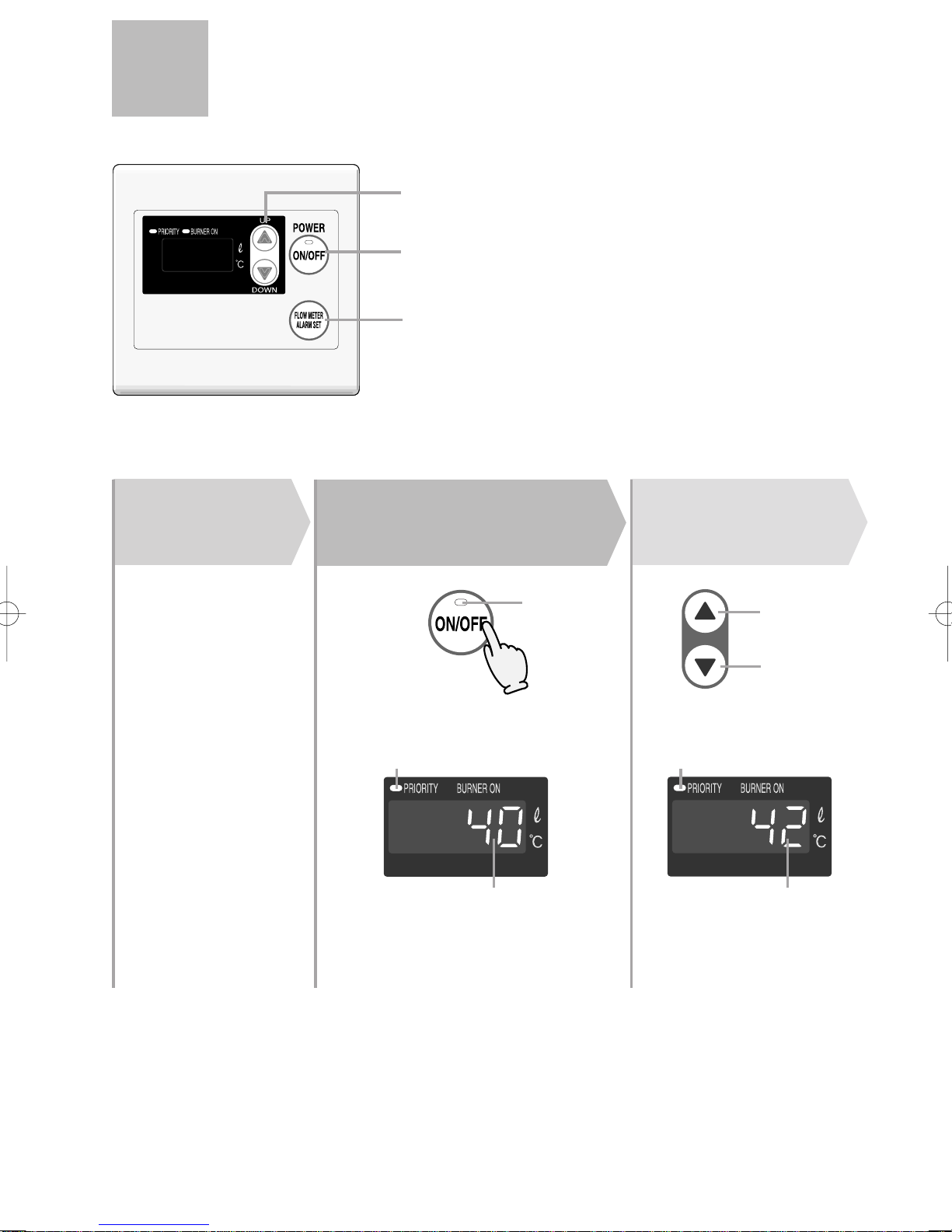

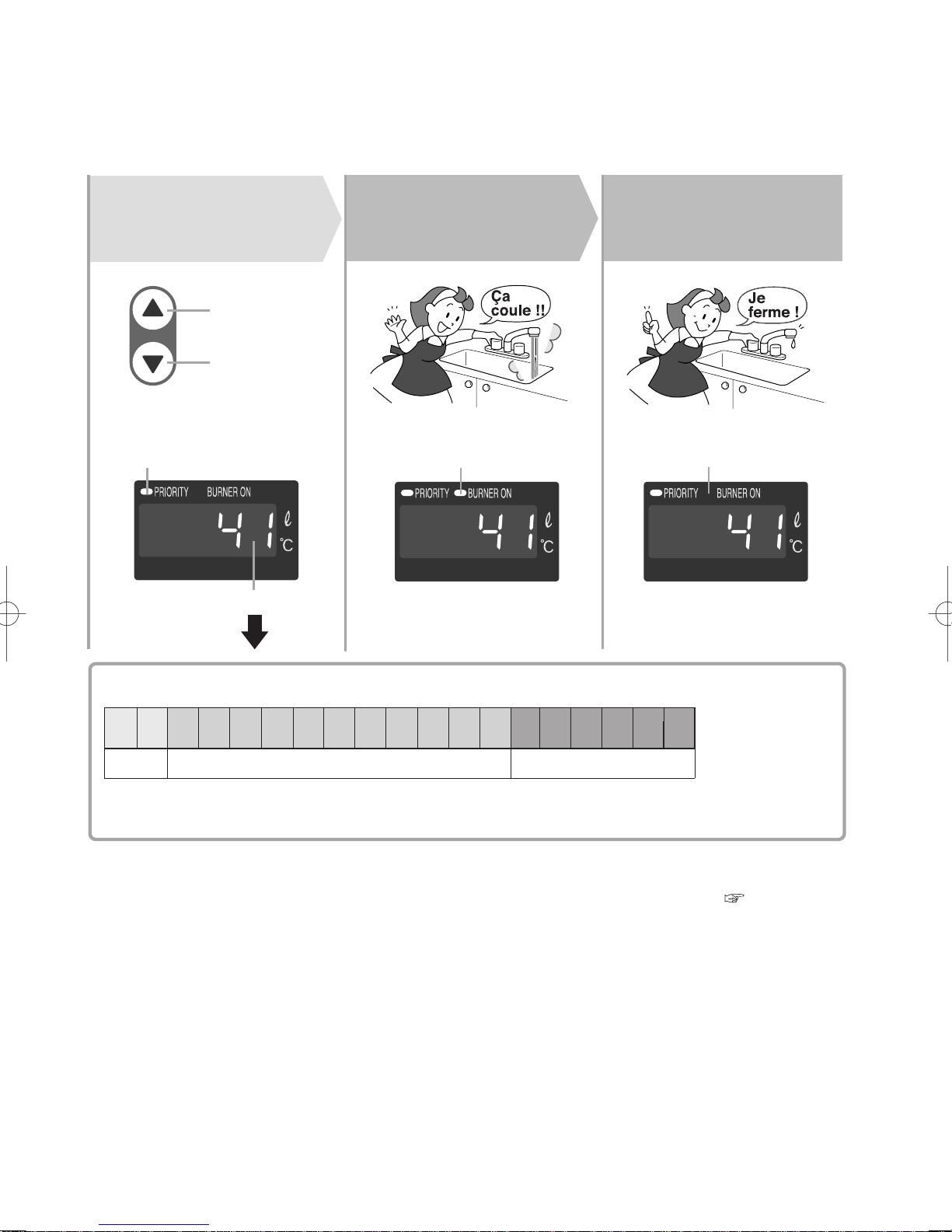

Réglage et utilisation du chauffe-eau ........................................................ 12

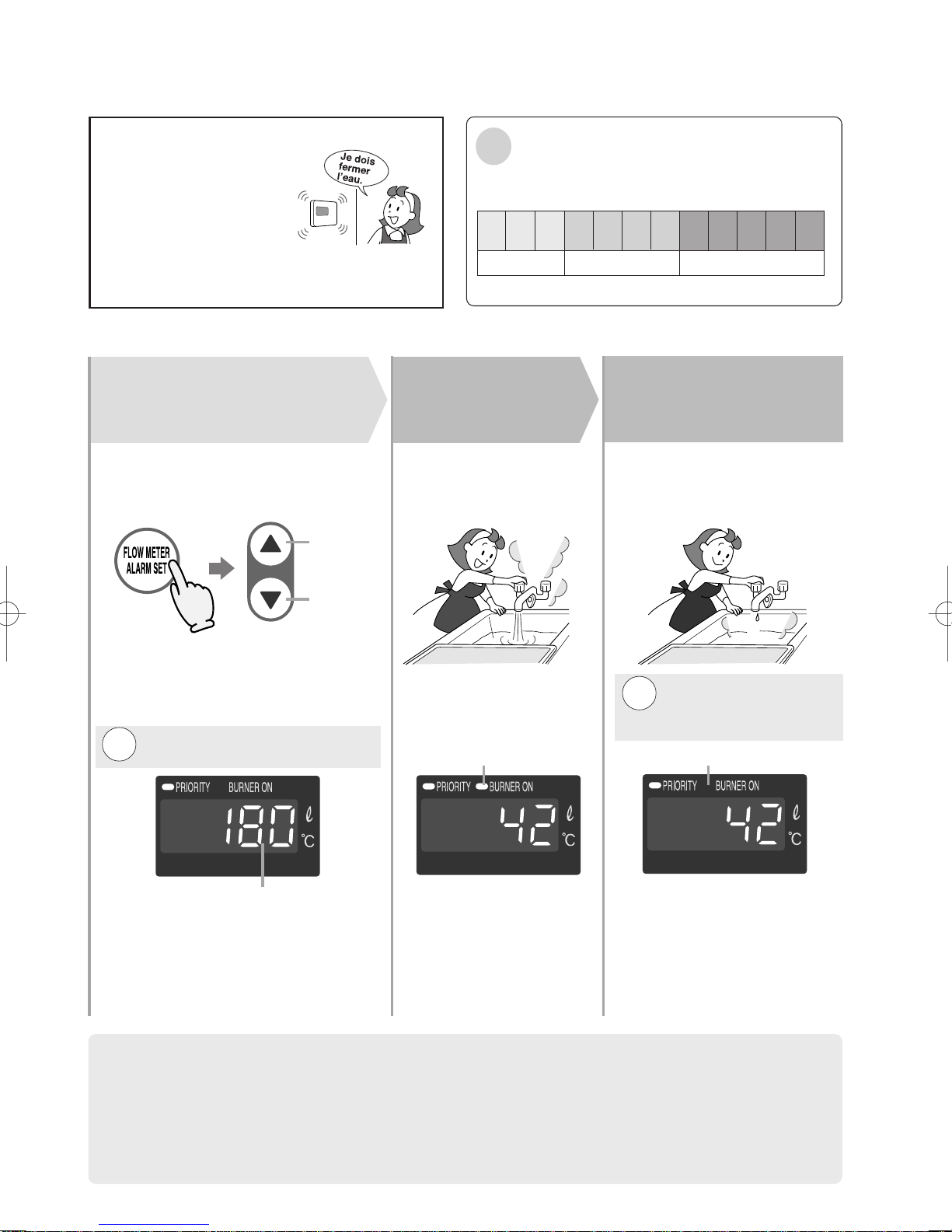

Alarme du débitmètre.................................................................................. 14
Mise en sourdine de la télécommande ...................................................... 16
Prévention des dégâts dus au gel.............................................................. 17
Maintenance régulière................................................................................. 19
Guide de dépannage ................................................................................... 21
Suivi .............................................................................................................. 25
Caractéristiques techniques....................................................................... 26
Équipement externe .................................................................................... 27
Unité de combustion et acheminement du gaz ........................................ 29
Acheminement de l’eau chaude ................................................................. 31
Unité de commande électronique .............................................................. 33
Unité de commande électronique, Télécommande et Kit auxiliaire ....... 34
Manuel d’installation ................................................................................... 35
1. Accessoires inclus ................................................................................ 36
2. Accessoires optionnels ........................................................................ 36
3. Installation du multisystème par raccordement rapide ..................... 37
4. Avant l’installation................................................................................. 38
5. Choix du site d’installation................................................................... 39
6. Dégagement pour l'installation ............................................................ 40
7. Installation.............................................................................................. 42
8. Installation du tuyau d’évent ................................................................ 42
9. Conduite de gaz ..................................................................................... 46
10. Conduite d’eau....................................................................................... 48
11. Plomberie ............................................................................................... 49
12. Installation électrique............................................................................ 50
13. Maintenance........................................................................................... 54
14. Test de fonctionnement ........................................................................ 54
15. Dimensions ............................................................................................ 55
Guide d’installation...................................................................................... 58
SAR8200001013FEJ.p65 05.11.29, 9:53 PMPage 2 AdobePageMaker6.5J/PPC

3
Interdit. Ne pas
toucher.
Ne pas
démonter
l’appareil.
Ne pas toucher
avec les mains
mouillées.
Pas de
flamme.
Température
élevée.
Afin d’empêcher d'endommager les biens et de blesser l'utilisateur, les icônes ci-dessous seront
utilisées pour avertir de niveaux de danger variables.
Chaque indication est indispensable au fonctionnement en toute sécurité du chauffe-eau et doit être
comprise et respectée.
Les dangers potentiels provenant d’accidents pendant l’installation et l’utilisation sont classés dans les
trois catégories suivantes. Observez bien ces avertissements ; ils sont indispensables à votre sécurité.
Autres icônes
Danger
Avertissement
Attention
Indique un contenu qui peut entraîner un incendie
instantané, de graves blessures et même la mort, si ignoré.
Indique un contenu qui peut entraîner un incendie, de
graves blessures et même la mort, si ignoré.
Indique un contenu qui peut entraîner des blessures
corporelles et des dégâts physiques, si ignoré.
Le contenu suivant cette icône doit être compris pour une
utilisation en toute sécurité et facile de ce chauffe-eau.
Remarques
Veillez à
l’exécuter. Terre.
Electrocution.
Danger
N’utilisez pas le chauffe-eau si le
tuyaux d’entrée/échappement est
déplacé, percé ou corrodé.
Si vous détectez une fuite de gaz :
1. Ne tentez pas d’allumer des
appareils électriques.
2. Ne touchez à aucun interrupteur,
n’utilisez aucun téléphone à
l’intérieur de votre édifice.
3. Appelez immédiatement votre
fournisseur de gaz de chez un
voisin.
Suivez les instructions du
fournisseur de gaz.
4. Si vous ne pouvez pas joindre
votre fournisseur, appelez les
pompiers.
Icônes d’avertissement de niveau du risque
Importante consigne de sécurité - 1
SAR8200001013FEJ.p65 05.11.29, 9:53 PMPage 3 AdobePageMaker6.5J/PPC

4
Si vous détectez une combustion
anormale ou des odeurs
inhabituelles, ou bien pendant un
séisme, tornade ou incendie :
1. Coupez l’alimentation en eau
chaude
2. Coupez l’alimentation électrique
du chauffe-eau
3. Coupez l’arrivée de gaz et d’eau
4. Prenez contact avec l’agent
Noritz le plus proche

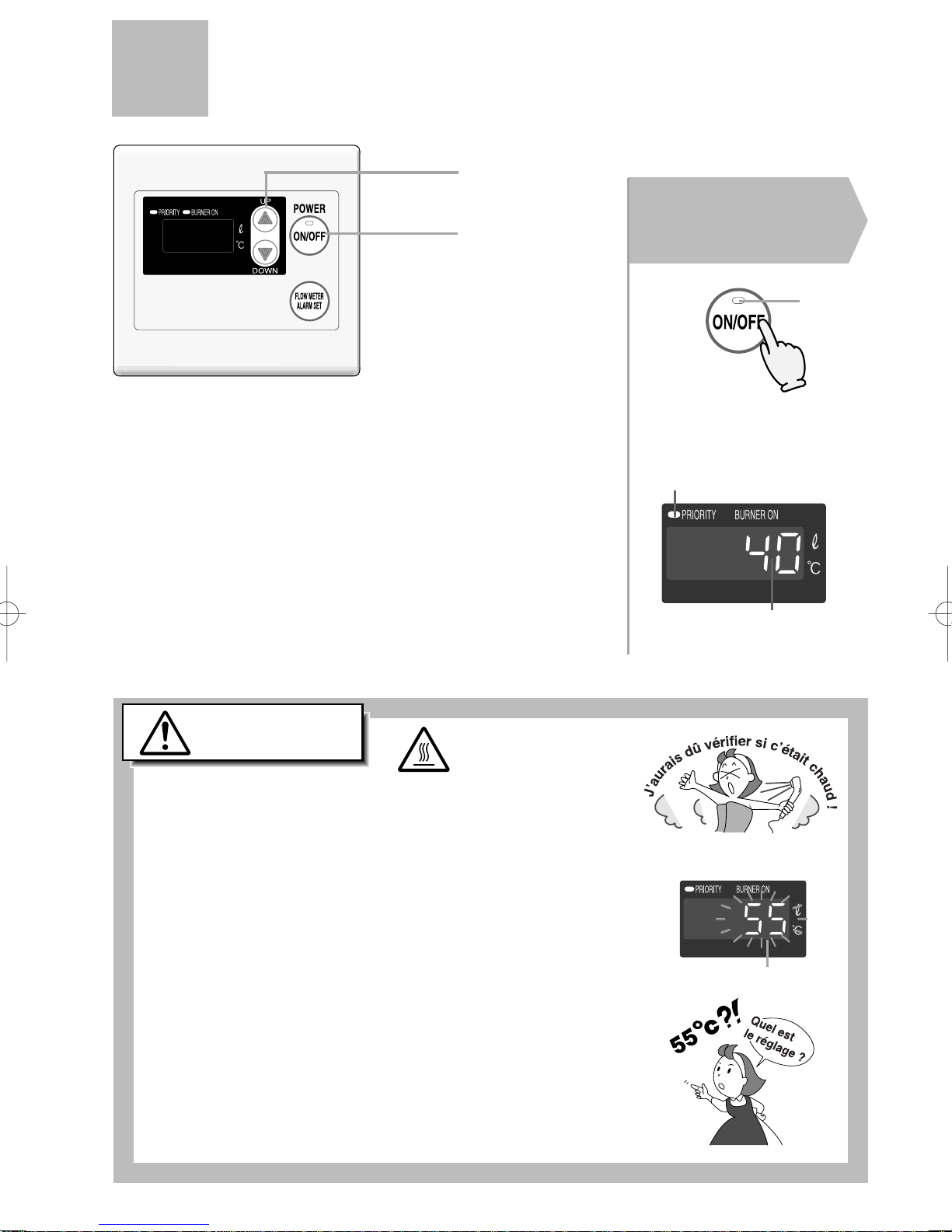

Vérifiez la température de l’eau
chaude avant d'entrer dans la
douche.
Vérifiez la température de l’eau
chaude avant d'entrer dans la
baignoire.
N’éteignez pas le chauffe-eau ni ne
modifiez la température de l’eau
pendant que quelqu’un l’utilise.
Assurez-vous que le gaz/
alimentation correspond au gaz/
alimentation sur la plaque
signalétique.
Avertissement
Importante consigne de sécurité - 2
Adressez-vous à Noritz avant une
utilisation avec un réchauffeur
solaire.
Adressez-vous à un technicien
de service qualifié pour toutes
réparations, entretien ou
maintenance nécessaires.
Prenez contact avec l’agent Noritz
le plus proche au cas où
l’emplacement du chauffe-eau
devrait être changé.
Ne laissez pas de jeunes enfants
jouer sans surveillance dans la
salle de bains.
Ne laissez pas de jeunes enfants
prendre un bain sans surveillance.
Pour le gaz naturel
SAR8200-1001013FEJ.p65 06.1.13, 6:37 PMPage 4 AdobePageMaker6.5J/PPC

5

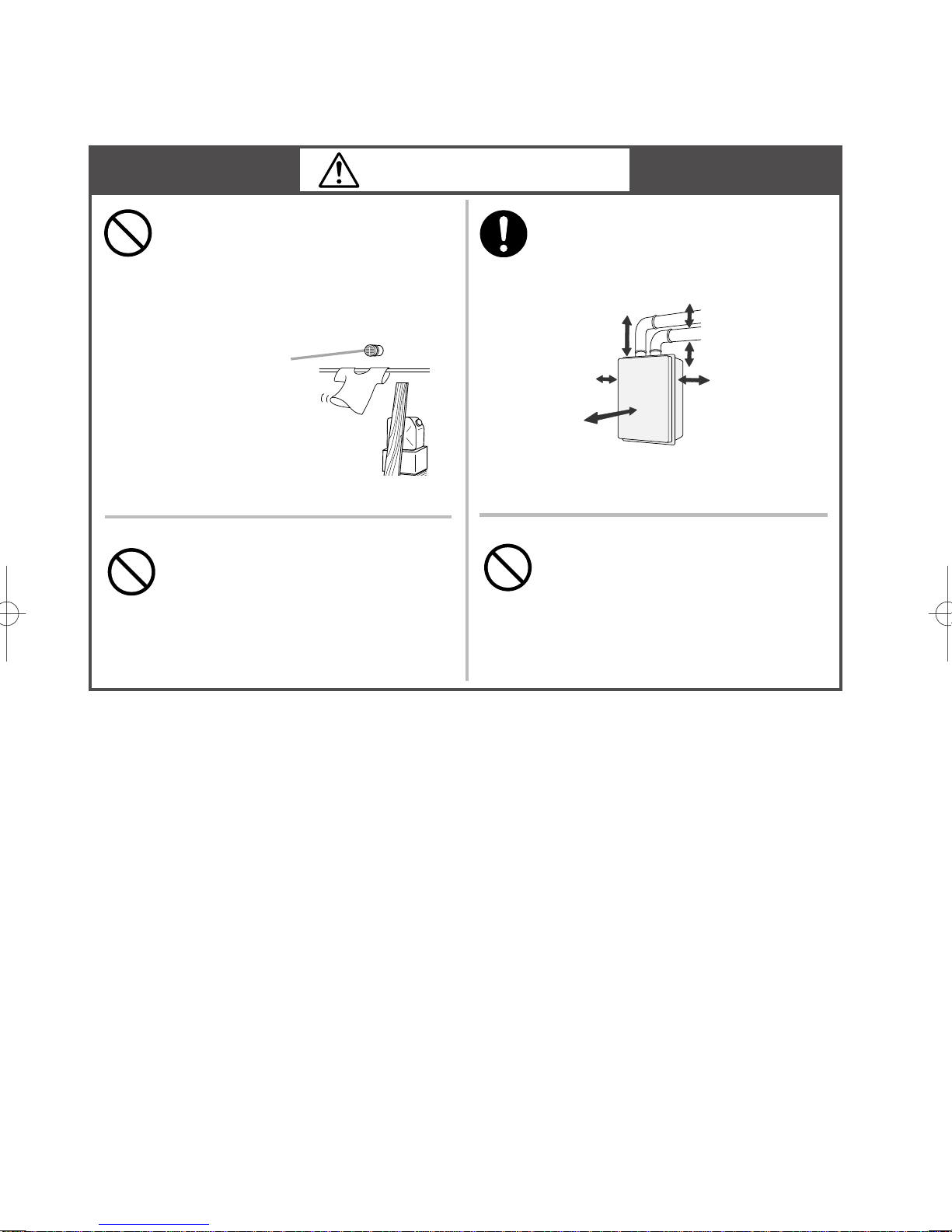

Laissez un espace suffisant entre le
chauffe-eau et les objets à proximité
(arbres, poutres, boîtes avec des
produits inflammables, etc.).
Ne placez pas ni n’utilisez une
bombe aérosol à proximité du
chauffe-eau ou de la bouche de la
conduite d’évacuation.
Côté gauche:
Min. 50mm (2’’) Côté droit:
Min. 50mm (2’’)
Ne placez pas de matières
inflammables, comme du linge, des
journaux, des huiles etc., à
proximité du chauffe-eau ou de la
bouche de la conduite
d’évacuation.
*Indique le dégagement suggéré pour
la maintenance.
Avant:
Sug. 600mm* (24”*)
N’utilisez pas de produits
chimiques inflammables, comme
de l’huile, essence, benzène, etc., à
proximité du chauffe-eau ou de la
bouche de la conduite
d’évacuation.
Sug. 80mm (3’’)
de tuyau d’évent"
Bouche de l’évent
Supérieure:
Min. 50mm (2’’)
Avertissement
SAR8200001013FEJ.p65 05.11.29, 9:53 PMPage 5 AdobePageMaker6.5J/PPC

6
Veillez à relier l’unité à la terre
électriquement.
Ne touchez pas le cordon
d’alimentation avec les mains
mouillées.
Ne laissez pas de la poussière
adhérer au cordon d’alimentation.
N’utilisez pas un cordon
d’alimentation cassé ou modifié.
N’agglutinez, ni ne pliez, ni n’étirez
les cordons d’alimentation.
Ne les rayez, ni ne les modifiez ni
ne les soumettez à un impact ou
une force.
N’utilisez pas le chauffe-eau
autrement que pour l’alimentation
en eau chaude, la douche et le
bain.
Ne touchez pas le tuyau de la
conduite d’évacuation pendant ou
immédiatement après
fonctionnement du chauffe-eau.
N’utilisez pas de produit coiffant en
aérosol ou de détergent en aérosol
à proximité du chauffe-eau.
En cas d’installation de cette unité
dans un salon de coiffure ou tout
autre endroit où seront utilisées des
laques coiffantes ou des bombes
aérosols, placez l’unité loin du lieu
d’utilisation de ces produits.
Ne l’installez pas dans des endroits
où la poussière ou des débris
seraient en excès dans l’air.
Attention
Importante consigne de sécurité - 3
SAR8200001013FEJ.p65 05.11.29, 9:53 PMPage 6 AdobePageMaker6.5J/PPC

7
Ne buvez pas l’eau restée dans l'unité
pendant une période prolongée. Ne buvez
pas le premier jet d’eau chaude de l’unité
le matin.
Nettoyez le filtre de l’entrée d’eau aussi
souvent que nécessaire selon la qualité de
votre eau.
Conservez la zone autour de l’unité propre.
Si des boîtes, mauvaises herbes, toiles
d’araignées, cafards, etc., sont dans les parages
de l’unité, des dégâts ou un incendie peut en
résulter.
N’installez pas l’équipement là où le gaz
d’échappement serait soufflé contre un
mur ou une fenêtre.
Traitez l'eau dure, acide ou encore impure
avec des méthodes agréées afin d'assurer
une couverture complète de la garantie.
Les problèmes provenant d'un entartrage
ne sont pas couverts par la garantie.
Vérifiez l’allumage pendant l’utilisation et
l’extinction après utilisation.
L'installation de cette unité n’est
approuvée que jusqu’à 1300m (4500 ft.)
au-dessus du niveau de la mer.
Pour les installations à des niveaux élevés,
prenez contact avec Noritz America pour
les instructions.
N’utilisez pas de pièces autres que celles
spécifiées pour cet équipement.
Ne désassemblez pas la télécommande.
N’utilisez pas de benzène, huile ou
détergents gras pour nettoyer la
télécommande.
Ceci pourrait entraîner une déformation.
Ne mouillez pas la télécommande.
Bien qu’elle soit étanche à l’eau, un contact
excessif avec l'eau peut l'endommager.
N’éclaboussez pas d’eau la télécommande.
N’exposez pas la télécommande à la
vapeur.
Ne placez pas la télécommande près d’une
cuisinière ou d’un four, sous peine de provoquer
des dégâts ou une défaillance.
Prévention des dégâts dus au gel ( p.17)
Des dégâts peuvent résulter du gel de l’eau dans
l’appareil et les conduites même dans des
environnements doux.
Veillez à lire ci-dessous pour connaître les mesures
à prendre.
Les réparations pour les dégâts causés par le gel
ne sont pas couvertes par la garantie.
Prenez les mesures nécessaires pour
empêcher le gel de l’eau et la fuite de gaz
lorsque vous laissez l’unité inutilisée
pendant une période prolongée. ( p.18)
S'il neige, vérifiez que l'évent de gaz
d'échappement et la bouche de la conduite
d'évacuation ne sont pas bloqués.
Remarque
SAR8200001013FEJ.p65 05.11.29, 9:53 PMPage 7 AdobePageMaker6.5J/PPC

8
Pièces générales
Modèle intérieur monté sur mur, à évacuation forcée
* L'illustration ci-dessus montre un exemple d’installation.
La configuration exacte de l’installation peut être légèrement différente.
Unité principale
Collet du carneau
Cache avant
Tuyau d’entrée
Soupape de distribution en eau
Soupape de distribution en gaz
Soupape de sûreté de la pression
(À l’intérieur de l’entrée d’eau) ( p.20)
Soupape de vidange de l’eau (avec filtre à eau)
SAR8200001013FEJ.p65 05.11.29, 9:53 PMPage 8 AdobePageMaker6.5J/PPC

9
Télécommande (RC-7646M-2)
Affichage
( page suivante) Pour régler la
température de l’eau
chaude, l'alarme du
débitmètre et autres
réglages.
Bouton ON/OFF
Pour allumer (ON)
ou éteindre (OFF) le
chauffe-eau.
Bouton de réglage de
l’alarme du débitmètre
Pour régler l’alarme
du débitmètre.
(p.14 et 15)
Réglage des boutons
* Avant toute utilisation, retirez la feuille de protection de la surface de la
télécommande.
* L’unité a été expédiée de l’usine avec la télécommande réglée sur 40°C (104°F).
SAR8200001013FEJ.p65 05.11.29, 9:53 PMPage 9 AdobePageMaker6.5J/PPC

10
Réglage de la température
(Ex.: 40°C (104°F))
Réglage du débitmètre
Cet affichage clignotera
si vous appuyez sur le
bouton de réglage de
l’alarme du débitmètre.
(p.15)
Code d’erreur
Lorsque ce témoin est
allumé, la température
de l’eau chaude peut
être réglée. ( p.13)
Témoin de priorité
L’illustration ci-dessous montre l’affichage de la télécommande. L’affichage réel dépend
du réglage du chauffe-eau.
Témoin de marche du brûleur
Un numéro clignotera en
cas de défaillance.(p.24)
Affichage
SAR8200001013FEJ.p65 05.11.29, 9:53 PMPage 10 AdobePageMaker6.5J/PPC

11
Opération initiale
Avant d’utiliser votre chauffe-eau pour la première fois, procédez aux préparatifs suivants.
Suivez les étapes 1 à 4.
1
Ouvrez le robinet d’eau chaude pour
confirmer que l’eau est disponible puis
refermezle.
3
Robinet d’eau
chaude
2
Mettez le chauffe-eau sous tension.
FERMÉ
4
OUVERT
Ouvrez la soupape de distribution en eau.
Ouvrez la soupape de distribution en gaz.
SAR8200001013FEJ.p65 05.11.29, 9:53 PMPage 11 AdobePageMaker6.5J/PPC

12
Affichage de la télécommande
Appuyez sur le
bouton ON/OFF.
Explications
Réglage et utilisation du chauffe-eau
Température
programmée
préalablement
(Ex.:40°C (104°F))
La température sera affichée
sur le thermostat de la
télécommande.
1
2(En commençant avec
l’appareil hors tension)
ON
ON
Attention
Température élevée
Pour empêcher les brûlures :
•Vérifiez la température de l’eau avec la main avant de
prendre un bain ou une douche.
• Lorsque vous réglez l’unité sur 55°C (131°F) ou plus,
l’affichage de la température clignotera pendant 10
secondes pour vous avertir d’une température élevée.
•Faites attention lorsque vous réutilisez l’unité après
l'avoir réglée sur 55°C (131°F) ou plus. Vérifiez toujours
la température programmée avant chaque utilisation.
•Ne laissez personne modifier la température de l’eau
pendant que l’eau chaude coule.
Les températures supérieures à 55°C (131°F)
peuvent ébouillanter.
Clignote pendant 10 sec
1
SAR8200001013FEJ.p65 05.11.29, 9:53 PMPage 12 AdobePageMaker6.5J/PPC

13
4
3Ouvrez l’eau
chaude.
2
Réglez la température.
Fermez l’eau
chaude.
Chaud
Froid
Vérifiez les témoins.
Température de l’eau
ON OFF
(
Vérifiez toujours le
)
réglage de la température
avant chaque utilisation.
*Pour la majorité des applications résidentielles, la température de réglage recommandée est de
50°C (122°F) ou moins. Pour les applications qui requièrent occasionnellement un réglage de
température plus élevée, placez la télécommande dans un emplacement pratique ( p.58).
* Consultez les réglementations locales pour les températures de fonctionnement minimum.
*Le réglage initial en usine est de 40°C (104°F). Si les robinets incorporent des mitigeurs, réglez
la température plus élevée que normale.
37 38 39 40 41 42 43 44 45 46 47 48 50 55 60 65 70 75 80
(99) (100) (102) (104) (106) (108) (109) (111) (113) (115) (117) (118) (122) (131) (140) (149) (158) (167) (176)
Douche, alimentation en eau chaude, etc.
Faire la
vaisselle, etc.
Température élevée
(°C (°F): )
Les réglages de températures ci-dessous ne sont qu’à titre d’exemple. Le réglage de température
nécessaire dépend de l’utilisation voulue, la longueur de la conduite et l’époque de l’année.
SAR8200001013FEJ.p65 05.11.29, 9:53 PMPage 13 AdobePageMaker6.5J/PPC

14
Explications
Alarme du débitmètre
3
2,3
1
2
Réglez la température.
1Appuyez sur le
bouton ON/OFF.
1. Mettez en place le
bouchon de
vidange de la
baignoire.
Préparatifs
(En commençant avec l’appareil hors tension)
(
Vérifiez toujours le réglage de )
la température avant chaque
utilisation.
Chaud
Froid
ON
La température sera affichée sur le
thermostat de la télécommande.
Température programmée
préalablement (exemple : 40°C (104°F))
ON Vérifiez les témoins.
Température de l’eau
SAR8200014026FEJ.p65 05.11.29, 9:53 PMPage 14 AdobePageMaker6.5J/PPC

15
Une alarme retentira
pendant dix secondes
lorsque le débit atteint le
niveau réglé.
L’eau continuera à couler à moins qu’elle
ne soit fermée manuellement.
5Fermez l’eau
chaude lorsque
l’alarme retentit.
4Ouvrez l’eau
chaude.
3
Ajustez le réglage de
l’alarme du débitmètre.
Pour régler l’alarme du débitmètre :
Appuyez sur le bouton de réglage de l’alarme du
débitmètre (le réglage clignotera sur l’affichage)
et ajustez avec les boutons de réglage.
Augmenter
Diminuer
ON
Le réglage du débitmètre clignotera
(ex. 180 L (48 gallons))
* Le niveau ne peut être ajusté que
lorsque le témoin clignote.
*Au bout de 10 secondes, la
télécommande affichera à
nouveau la température.
OFF
Si l’alarme du débitmètre est utilisée pour indiquer que la baignoire est pleine :
•Si de l’eau chaude est utilisée en plus de celle qui est déversée dans la baignoire, l’alarme
retentira avant que la baignoire ne soit pleine.
•S'il y avait de l'eau dans la baignoire avant de commencer à la remplir, ou bien si l'eau n'est
pas fermée manuellement lorsque l’alarme retentit, la baignoire peut déborder.
•S'il y avait de l'eau dans la baignoire avant de commencer à la remplir, la température dans
la baignoire après qu’elle est pleine peut être différente du réglage de température.
L’alarme retentira lorsque le
niveau réglé est atteint.
Fermez l’eau.
L’alarme ne retentira pas si
le réglage est pour 990 L
(262 gallons).
L’alarme ne retentira pas si le réglage
est pour 990 L (262 gallons).
Remarque:
Remarque:
Choisissez le réglage de l’alarme du débitmètre
parmi les options suivantes : 38 – 260 L (10 - 60
gallons) (Par intervalle de 20 L (5 gallons), 300 L
(80 gallons), 340 L (90 gallons), 380L (100 gallons),
990 L (262 gallons)
Température de l’eau
* Réglage initial en usine: 40°C (104°F)
(°C (°F) : )
Plus tiède ChaudTiède
37 38 39 40 41 42 43 44 45 46 47 48
(99) (100) (102) (104) (106) (108) (109) (111) (113) (115) (117) (118)
Les réglages de températures ci-dessous ne sont qu’à titre d’exemple.
Le réglage de température nécessaire dépend de l’utilisation voulue, la
longueur de la conduite et l’époque de l’année.
SAR8200014026FEJ.p65 05.11.29, 9:53 PMPage 15 AdobePageMaker6.5J/PPC

16
La télécommande émettra un son à la
pression sur un bouton. Ce son peut
être coupé au besoin.
1
Explications
Mise en sourdine de la télécommande
* Le réglage initial en usine est avec son.
Son
Coupé
Aucun son au
bout de 5 sec.
1Avec la télécommande sur OFF,
enfoncez le bouton ON/OFF
pendant 5 secondes.
Le son est émis
au bout de 5 sec.
L’alarme du débitmètre ne peut pas être coupée.
SAR8200014026FEJ.p65 05.11.29, 9:53 PMPage 16 AdobePageMaker6.5J/PPC

17
*Des dégâts peuvent résulter du gel de l'eau dans l’appareil et les conduites même dans
des environnements doux. Veillez à lire ci-dessous pour connaître les mesures à prendre.
*Les réparations pour les dégâts causées par le gel ne sont pas couvertes par la garantie.
Remarques
Le gel ne peut pas être empêché si l’appareil est hors tension. Ne retirez pas la fiche du cordon
d’alimentation de la prise murale.
(Le gel sera empêché quelque soit la position du bouton ON/OFF.)
* Les chauffages en prévention du gel n’empêcheront pas le gel de la plomberie externe à l’unité.
Protégez-la avec de l’isolant, adhésif thermique ou radiateurs électriques, solénoïdes ou des cache-tuyauteries.
S’il reste un risque de gel, prenez contact avec l’agent Noritz le plus proche.
1. Allumez l’unité avec le bouton ON/OFF de la télécommande.
2. Fermez la soupape de distribution en gaz.
3. Ouvrez le robinet d’eau chaude et laissez le couler environ 1
minute, puis vérifiez que le numéro 11 clignote sur l’écran de la
télécommande.
* Si plusieurs unités sont utilisées, vidangez une minute chaque
unité.
* Il est possible qu’un numéro différent apparaisse à l'écran, mais
du moment qu'il clignote vous pouvez continuer.
4. Fermez partiellement le robinet d'eau chaude, mais laissez couler
une petite quantité d’eau.
(400cc (0,1 gallon)/minute ou environ 4mm (0,2") d’épaisseur.)
* S’il y a un mitigeur, réglez-le au niveau maximum.
* Lors du raccordement de plusieurs unités, déversez l’équivalent
400cc (0,1 gallon)/minute d’eau par unité.
5. Le débit peut fluctuer de temps en temps. Vérifiez le débit au bout
de 30 minutes.
Robinet d’eau chaude
Prévention des dégâts dus au gel-1
Le gel est automatiquement empêché à l’intérieur de l’appareil grâce au chauffage en prévention du gel
Au cas où l’eau ne s’écoule pas parce qu’elle est gelée :
1. Fermez les soupapes d’eau et de gaz.
2. Mettez sur OFF le bouton ON/OFF.
3. Ouvrez la soupape de distribution en eau de temps à autre pour vérifier que l’eau coule.
4. Lorsque l’eau se remet à couler, cherchez les fuites d’eau sur l’appareil et la tuyauterie
avant de l’utiliser.
Si le chauffe-eau ou la tuyauterie est gelé, n’utilisez pas le chauffe-eau sous peine de l’endommager.
Prenez les mesures ci-dessous pour les températures extrêmement froides*.
(température extérieure avec un facteur de refroidissement au vent inférieur à -15°C (5°F))
Cette méthode peut protéger non seulement le chauffe-eau, mais également l’alimentation
en eau, la conduite d’eau et les mitigeurs.
*Souvenez-vous de régler les mitigeurs et robinets à leur niveau initial avant de réutiliser l’unité
afin de prévenir des brûlures.
*S'il existe toujours un risque de gel de l’unité, vidangez l’unité comme indiqué à la page suivante.
4mm (0,2")
d’épaisseur
SAR8200014026FEJ.p65 05.11.29, 9:53 PMPage 17 AdobePageMaker6.5J/PPC

18
1. Fermez la soupape de gaz.
2. (1) Mettez sous tension.
(2) Tournez et laissez ouvert le robinet d’eau chaude plus d’1 minute puis fermez.
* Si plusieurs unités sont utilisées, vidangez une minute chaque unité.
* Un code d’erreur 11 peut apparaître sur la télécommande.
Il ne s’agit pas d’un dysfonctionnement de l’unité. Ne mettez pas le bouton ON/OFF sur OFF.
3. Fermez la soupape de distribution en eau,
déconnectez le courant électrique appliqué à l’unité.
4. Ouvrez complètement les robinets d’eau chaude.
5. Ouvrez tous les bouchons de vidange et vidangez
l’eau de l’unité.
6. Une fois l’eau complètement vidangée, remettez tous les
bouchons de vidange en place et fermez les robinets d’eau chaude.
Au cas où le chauffe-eau ne sera pas utilisé pour une période
prolongée, vidangez l’eau.
Vidangez l’eau comme suit :
Pour éviter des brûlures, patientez jusqu’au
refroidissement de l’appareil avant de vidanger l’eau.
L’appareil restera encore chaud une fois éteint.
Température élevée
Vidangez l’eau dans un sceau pour éviter un dégât des eaux.
Attention
Ne touchez pas avec les mains mouillées.
Bouchons de vidange
Robinet
Robinet
Remettre l’unité sous tension
1. Vérifiez que tous les bouchons de vidange sont insérés.
2. Vérifiez que tous les robinets d’eau chaude sont fermés.
3. Procédez comme indiqué à la page 11 “Opération initiale”, étapes 1 à 4.
Prévention des dégâts dus au gel-2
SAR8200014026FEJ.p65 05.11.29, 9:53 PMPage 18 AdobePageMaker6.5J/PPC

19
Pour éviter les brûlures, patientez jusqu’au
refroidissement de l’appareil avant de vidanger l’eau.
L’appareil restera encore chaud une fois éteint.
Température élevée
Maintenance périodique
Essuyez la surface extérieure avec un chiffon humide, puis séchez-la. Utilisez un détergent
neutre pour nettoyer la saleté.
•N’utilisez pas de benzène, huile ou détergents gras pour nettoyer la télécommande sous
peine de la déformer.
•La télécommande résiste à l’eau mais n’est pas étanche. Conservez-la autant que possible
sèche.
Attention
Maintenance régulière-1
Inspection périodique
Vérifiez
l’absence de linge, journal, bois, huile,
bombes aérosols et autres matériels
combustibles. ( p.5)
Equipement
Télécommande
Essuyez la surface avec un chiffon humide.
l’absence de sons
anormaux pendant
l’opération.
l’absence d’anomalies
dans l’apparence
externe, décoloration ou
défectuosités.
l’absence de fuites
d’eau de l’appareil et de
la tuyauterie.
l’absence de
poussière et suie dans
bouche du carneau.
le bon fonctionnement
de la soupape de
sûreté de la pression.
Vérifiez
Vérifiez
Vérifiez
Vérifiez
Vérifiez
SAR8200014026FEJ.p65 05.11.29, 9:53 PMPage 19 AdobePageMaker6.5J/PPC

20
Maintenance périodique
Si la soupape de vidange de l’eau (avec filtre à eau) est couverte de débris, l’eau chaude
risque ne pas s’écouler normalement ou l’unité risque d’évacuer de l’eau froide. Vérifiez et
nettoyez le filtre comme expliqué ci-dessous.
* Pour éviter les brûlures, patientez jusqu’au refroidissement de l’appareil avant de
vidanger l’eau.
L’appareil restera encore chaud une fois éteint.
Soupape de vidange de l’eau (avec filtre à eau)
* L’eau sera évacuée du bouchon de vidange. Placez
un récipient, etc. pour recevoir l’eau évacuée.
1. Fermez la soupape de distribution en eau.
2. Ouvrez tous les robinets d’eau chaude.
3. Retirez les bouchons de vidange de l’entrée et
sortie (environ 1L (0,3 gallons) seront vidangés)
4. Retirez la soupape de vidange de l’eau (avec
filtre à eau) de l’entrée. (Voir l’illustration à droite).
5. Nettoyez la soupape de vidange de l’eau (avec
filtre à eau) avec une brosse sous l’eau courante.
6. Remettez en place la soupape de vidange de
l’eau (avec filtre à eau).
(Prenez soin de ne pas perdre la garniture.)
7. Fermez tous les robinets d’eau chaude.
8. Ouvrez la soupape de distribution en eau et
vérifiez que l’eau ne fuit pas des bouchons de
vidange ou de la soupape de vidange de l’eau
(avec filtre à eau).
Soupape de
distribution en
eau
Maintenance régulière-2
Entrée
Garniture
Bouchon de vidange
(avec filtre)
Maintenance facultatif
* Vous pouvez vous procurer les kits de robinet
d’isolement comme accessoires auprès de Noritz
(Pièce #IK-WV-1).
Ils permettent un test de diagnostique complet par
une seule personne et une purge facile du système.
* Ce kit comprend deux clapets d’isolement à passage
intégral et une soupape de sûreté de la pression
pour le côté chaud.
Prenez contact avec Noritz pour de plus amples
informations.
Robinets de service du chauffe-eau (IK-WV-1)
Robinet de service
de l’eau chaude
Soupape de sûreté
de la pression Robinet de service
de l’eau froide
Vidange Sortie de l'eau Entrée de l’eau
SAR8200014026FEJ.p65 05.11.29, 9:53 PMPage 20 AdobePageMaker6.5J/PPC
