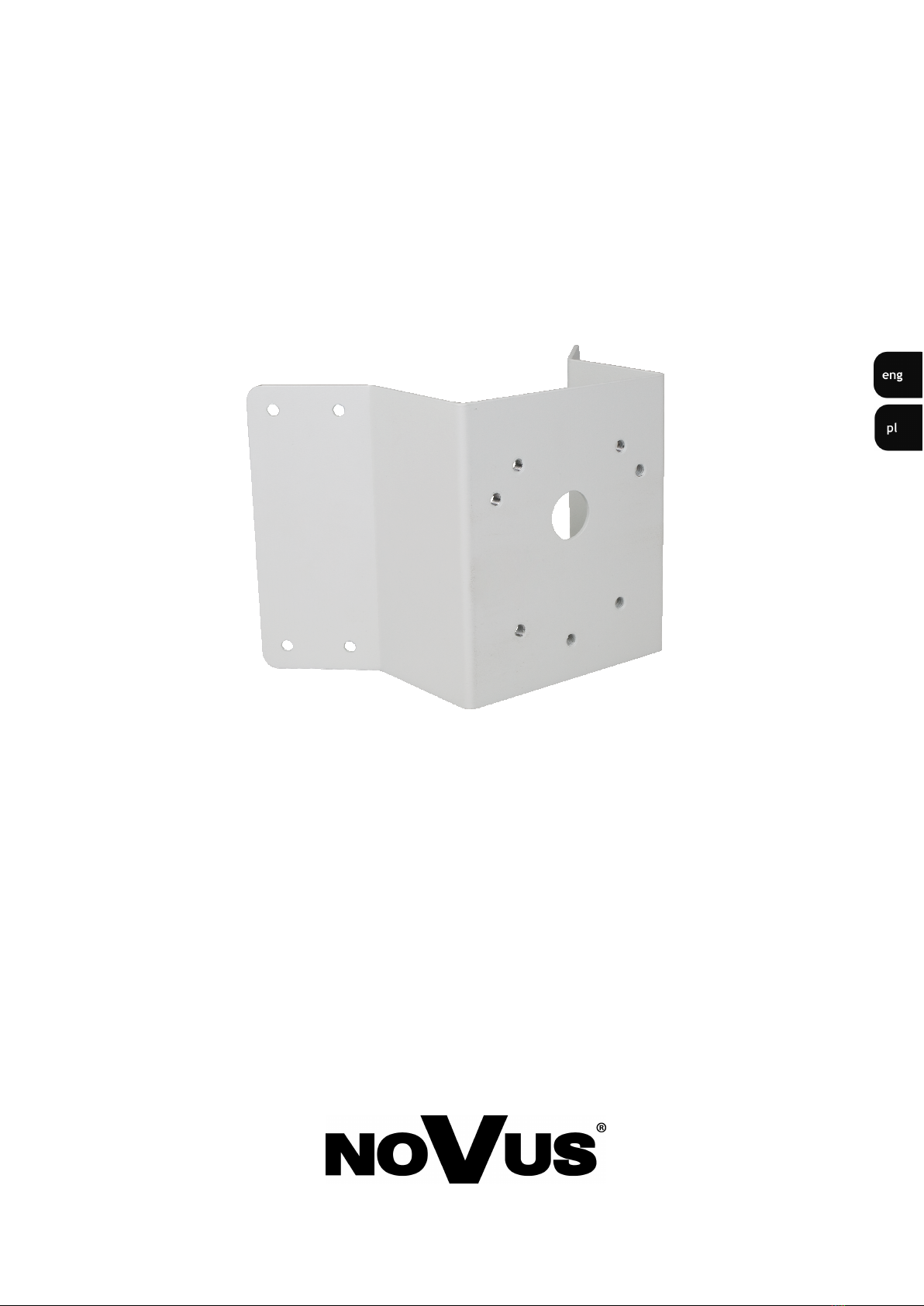

Novus NVB-SD6CA User manual

NVB-SD6CA
user’s manual
instrukcja obsługi

NVB-SD6CA manual ver. 1.0
All rights reserved © AAT Holding Sp. z o.o.
2
SAFETY PRECAUTIOS
OTE:
KNOWLEDGE OF THIS ANUAL PRIOR TO DEVICE OUNTING AND OPERATION IS
ADVISED. PLEASE FA ILIARIZE YOURSELF WITH THIS DOCU ENT PRIOR TO
OUNTING.
OTE:
PRIOR TO UNDERTAKING ANY ACTION NOT PROVIDED FOR THIS DEVICE NOR
DESCRIBED IN THIS ANUAL OR ANY OTHER DOCU ENTS ATTACHED, OR DOESN’T
ORIGINATE FRO CO ON USAGE OF A GIVEN DEVICE, CONSULT DEVICE
ANUFACTURER UNDER THE RIGOR OF EXCLUDING ANUFACTURER’S
RESPONSIBILITY.
TERMS OF SAFETY
1. We are kindly requesting for keeping this manual for lifespan of the device, in case when referring
to manual’s contents would be necessary;
2. Safety precautions included in this manual should be strictly followed, because they have a direct
influence on user’s safety, and also on device’s durability and reliability;
3. All the actions conducted by the servicemen and users must be accomplished in accordance to the
user’s manual;
4. Usage of additional devices and components not provided nor recommended by the producer
is forbidden;
5. ounting the device on unstable surface is forbidden. Improperly mounted device may be the cause
of fatal accident or be seriously damaged itself. Equipment must be mounted by qualified personnel
with proper authorization, in accordance to user’s manual;
6. Device should be protected from water and objects that may get inside;
7. User cannot repair or upgrade equipment himself. All maintenance actions and repairs should be
done only by the qualified service personnel;
Information
The device, as a art of rofessional CCTV system used for surveillance and control, is not
designed for self installation in households by individuals without technical knowledge.
The manufacturer is not res onsible for defects and damages resulted from im ro er
or inconsistent with user’s manual installation of the device in the system.
Information
All data contained in this manual are valid at the moment of rinting. Manufacturer reserves
the right to adjust and change current guide edition. Furthermore, manufacturer reserves the
right to change arameters and design of device without further notice.

NVB-SD6CA manual ver. 1.0
All rights reserved © AAT Holding Sp. z o.o.
3
PACKAGE COTETS
1. GEERAL CHARACTERISTICS
NVB-SD6CA is a corner adapter designed to cooperate with NVC-DN1x7SD and NVIP-xDN6xxxSD
cameras.
2. PACKAGE COTETS:
3. ISTALLATIO DESCRIPTIO
In order to successfully mount a camera, please follow the procedure below:
• Put the adapter to the wall in a desired mounting place (with cable hole). Taking the adapter’s
base screw holes as a pattern, mark future drilling holes for screws using a punch.
• Drill 8 holes in accordance with previously done markings and base hole placement (please
purchase appropriate mounting accessories)
• Put required cables through the adapter.
• ount the bracket with seal to the adapter, paying special attention to all mounting holes
and additionally sealing them with appropriate sealing mass if necessary.
• Complete assembly as described in the manual camera.
Caution!
Due to safety reasons, maximum load ca acity of surface shouldn’t be less than 25kg.
o. Element name Quantity Descri tion
1 Corner adapter 1 Steel
2 Screws 4 6x25

NVB-SD6CA manual ver. 1.0
All rights reserved © AAT Holding Sp. z o.o.
4
PACKAGE COTETS
4. TECHICAL DATA:
Adapter-mount attaching: 4 6x25 screws (included)
Weight: 1.9 kg

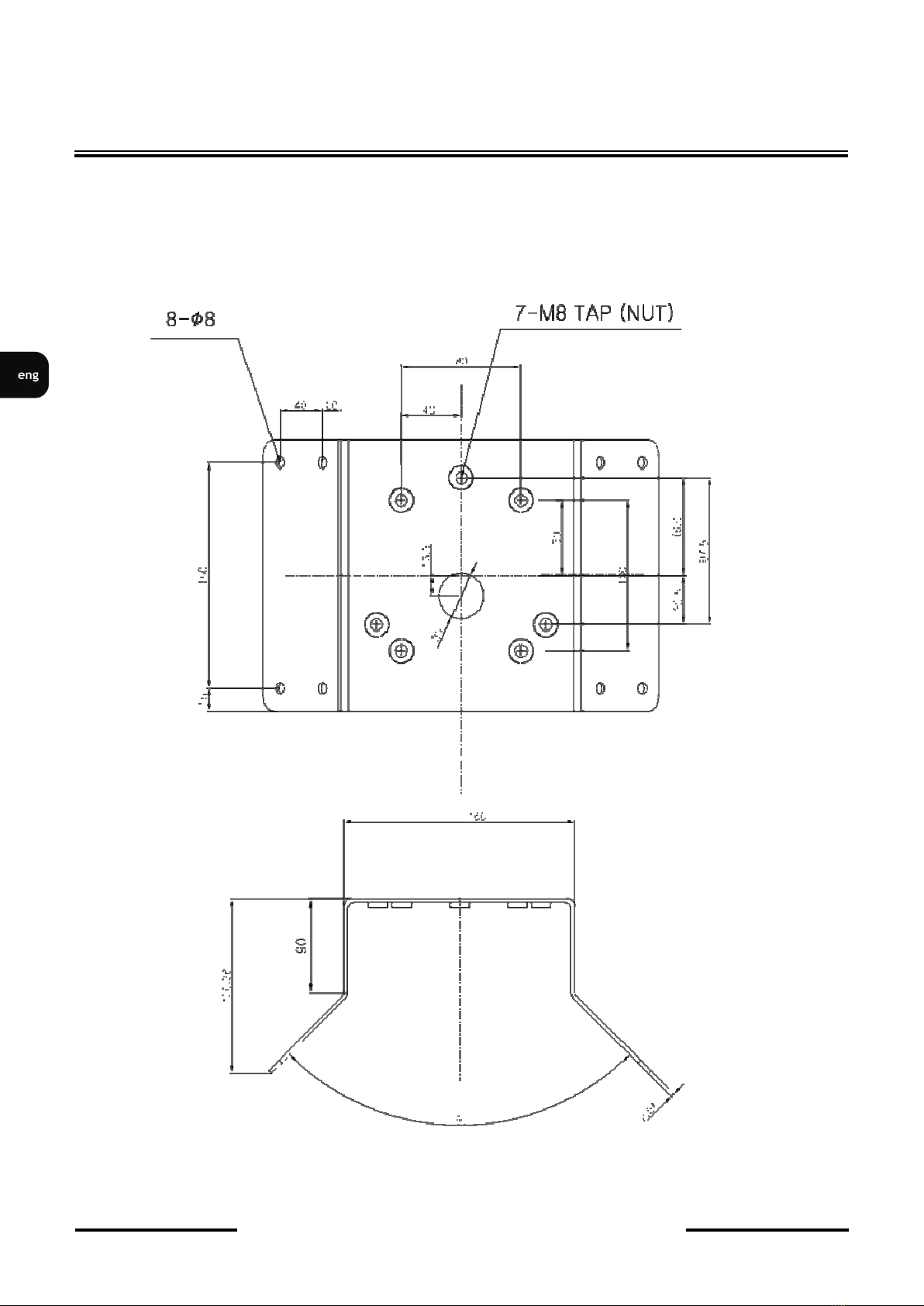

All dimensions are given in millimetres.

Instrukcja do NVB-SD6CA ver 1.0
AAT Holding Sp. z o.o, wszystkie prawa zastrzeżone
5
WARUKI BEZPIECZEŃSTWA
UWAGA!
ZNAJO OŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNY WARUNKIE PRAWIDŁOWEJ
EKSPLOATACJI URZĄDZENIA. PROSI Y O ZAPOZNANIE SIĘ Z NI PRZED
PRZYSTĄPIENIE DO INSTALACJI UCHWYTU.
UWAGA !
PRZED WYKONANIE CZYNNOŚCI, KTÓRA NIE JEST PRZEWIDZIANA DLA DANEGO
PRODUKTU W INSTRUKCJI OBSŁUGI, INNYCH DOKU ENTACH DOŁĄCZONYCH DO
PRODUKTU LUB NIE WYNIKA ZE ZWYKŁEGO PRZEZNACZENIA PRODUKTU, NALEŻY,
POD RYGORE WYŁĄCZENIA ODPOWIEDZIALNOŚCI PRODUCENTA ZA NASTĘPSTWA
TAKIEJ CZYNNOŚCI, SKONTAKTOWAĆ SIĘ Z PRODUCENTE .
WARUKI BEZPIECZEŃSTWA
1. Uprasza się o zachowanie instrukcji na czas eksploatacji uchwytu na wypadek konieczności
odniesienia się do zawartych w niej treści;
2. Należy skrupulatnie przestrzegać wymogów bezpieczeństwa opisanych w instrukcji, gdyż mają one
bezpośredni wpływ na bezpieczeństwo użytkowników i trwałość oraz niezawodność urządzenia;
3. Wszystkie czynności wykonywane przez instalatorów i użytkowników muszą być realizowane
zgodnie z opisem zawartym w instrukcji;
4. Nie wolno stosować żadnych dodatkowych urządzeń lub podzespołów nie przewidzianych
i nie zalecanych przez producenta;
5. Nie wolno mocować uchwytu na niestabilnych powierzchniach. Źle zamocowany uchwyt może być
przyczyną groźnego dla ludzi wypadku lub sam ulec uszkodzeniu. Uchwyt musi być instalowany
przez wykwalifikowany personel o odpowiednich uprawnieniach według zaleceń podanych
w niniejszej instrukcji;
6. Uchwyt należy chronić przed dostaniem się do jego wnętrza wody lub ciał obcych;
7. Użytkownik nie może dokonywać żadnych napraw lub modernizacji urządzenia. Wszystkie naprawy
mogą być wykonywane jedynie przez wykwalifikowanych pracowników serwisu;
Informacja
Urządzenie, jako element rofesjonalnego systemu telewizji dozorowej służącego do nadzoru
i kontroli, nie jest rzeznaczone do samodzielnego montażu w gos odarstwach domowych rzez
osoby nie osiadające s ecjalistycznej wiedzy.
Producent urządzenia nie onosi od owiedzialności za wady i uszkodzenia wynikające
z niewłaściwej lub niezgodnej z instrukcją obsługi instalacji urządzenia w systemie.
Producent zastrzega sobie możliwość wystą ienia błędów w druku oraz zmian arametrów
technicznych bez u rzedniego owiadomienia.

Instrukcja do NVB-SD6CA ver 1.0
AAT Holding Sp. z o.o, wszystkie prawa zastrzeżone
ZAWARTOŚĆ OPAKOWAIA
1. CHARAKTERYSTYKA PRODUKTU
NVB-SD6CA to adapter narożnikowy do kamer serii NVC-DN1x7SD i NVIP-xDN6xxxSD.
2. ZAWARTOŚĆ OPAKOWAIA
3. OPIS ISTALACJI ADAPTERA AROŻIKOWEGO
W celu zamontowania adaptera należy zgodnie z podaną procedurą:
• Przyłożyć adapter do rogu ściany w miejscu wyprowadzeniu przewodów. Wzorując się
na położeniu otworów adaptera, przy pomocy ostrego punktaka, zaznaczyć punkty pod
przyszłe otwory mocujące.
• Wywiercić 8 otworów, zgodnie z rozstawieniem otworów w adaptera (należy zaopatrzyć się
we własnym zakresie w kołki rozporowe i odpowiednie wkręty)
• Wyprowadzić przewody niezbędne do podłączenia kamery przez otwór uchwytu
• Zamocować adapter do narożnika ściany
• Przymocować uchwyt wraz z dołączoną uszczelką do adaptera, zwracając szczególną uwagę
na otwory montażowe i uszczelnić je dodatkowo odpowiednimi środkami.
• Wykonać dalsze kroki montażu jak opisano w instrukcji kamery.
UWAGA!
Ze względów bez ieczeństwa zaleca się aby owierzchnia, do której mocowany jest uchwyt,
obudowa i kamera miała nośność nie mniejszą niż 25kg.
r azwa elementu Ilość O is
1 Adapter narożnikowy 1 Stal
2 Śruby do uchwytu 4 6x25

Instrukcja do NVB-SD6CA ver 1.0
AAT Holding Sp. z o.o, wszystkie prawa zastrzeżone
7
ZAWARTOŚĆ OPAKOWAIA
4. DAE TECHICZE:
ocowanie adaptera do uchwytu: 4 śruby 6x25 (w zestawie)
asa: 1.9 kg
Wszystkie powyższe wymiary są podane w mm.

2011-04-05AN AG
AAT Holding sp. z o.o., ul. Puławska 431, 02-801 arszawa, Polska
tel.: [phone], faks: 22 546 07 59
www.novuscctv.com
