NuTone NWO15Z User manual

NWO15Z
Smart Wall Outlet
Your phone is smart. Your home should be too.
No one offers a safer Z-Wave smart outlet – tamper resistant preventing
children from inserting household objects into outlet. To control your small
appliances or lamps from your favorite Home Automation app you will need to
replace an existing outlet with a NuTone Smart Home Series Outlet. Choose
your favorite Home Automation gateway with Z-Wave, connect it to the internet
and start adding NuTone Smart Home Series Outlets to turn on your coffee pot
when you wake up, automatically turn off your curling iron in the morning, or
schedule anything plugged into the controlled outlet all from your Smart Phone.
COMPONENTS SUPPLIED
• Transmitter
• Screws, Transmitter Mounting
• Wall Plate
• Screws, Wall Plate mounting
DANGER! SHOCK HAZARD. Read and understand
the installation instructions and this quick start guide before
installing. This device is intended for installation in accordance with
the National Electric code and local regulations in the United
States, or the Canadian Electrical Code and local regulations in
Canada. It is recommended that a qualified electrician perform this
installation. Retain instructions and guide for future use.
IC NOTICE
This Class B digital apparatus complies with Canadian ICES-003. Operation is subject
to the following two conditions: (1) this device may not cause interference, and (2) this
device must accept any interference, including interference that may cause undesired
operation of the device.
Ensure your favorite home automation gateway (SOLD SEPARATELY) has
Z-Wave, connect it to the internet and you are now ready to add the
NWO15Z Smart Wall Outlet
Turn power OFF for switch at
the main circuit breaker panel.
Broan-NuTone LLC 926 West State Street Hartford, WI 53027 NuTone.com Toll Free [phone]

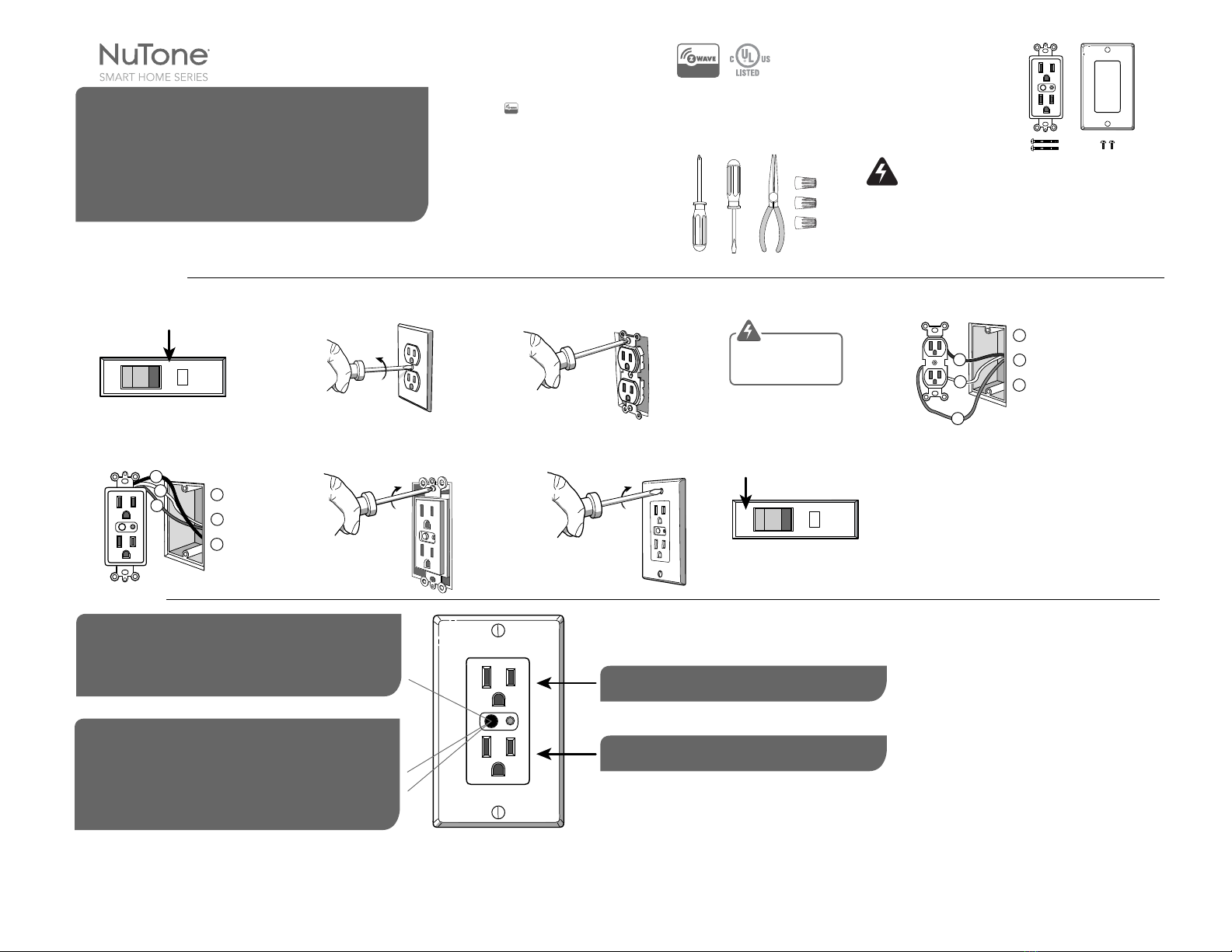

INSTALLATION
OPERATION
Remove wall plate from outlet.
2
Install NWO15Z in wall box. Install wall plate.
1 3 4
5
Remove screws and outlet. Disconnect all outlet wires.
Connect all outlet wires using
wire connectors. 6 7 8
Refer to the NWO15Z instructions included with this Smart Wall
Outlet and the Home Automation gateway instructions for your
specific system to assign devices to your system network.
When adding this device to the network, push button once
when your controler indicates.
When your Home Automation gateway has been configured for
all devices connected to the network, the NWO15Z operate as
follows:
• Push and release to turn power ON
• Push and release to turn power OFF
• Or control from your smart phone using your Home Automation app.
15
OFF
ON
Turn power ON for switch at
the main circuit breaker panel.
15
OFF
ON
9
QUICK START GUIDE
Ensure power to all
wires in box is turned
OFF.
The NWO15Z Smart Wall Outlet has
Z-Wave certification which guarantees compatibility.
SPECIFICATIONS
Power: 120 VAC, 60 Hz
Signal: (Frequency) 908.42 MHz
Range: Up to 100 feet line of sight between the Controller and/or closest Z-Wave repeater.
Smart Wall Outlet, 15Amp
1
2
1
2
3
Turning Z-Wave devices ON or OFF
ALWAYS POWERED OUTLET
CONTROLLED OUTLET
99045341A
1. Place your Home Automation gateway with Z-Wave into
Discovery or Add mode.
2. Follow the instructions in your Home Automation gateway
or app.
3. Refer to your Z-Wave controllers instructions for additional
information on adding devices.
System Pairing adding the NWO15Z to your controller
REGULATORY INFORMATION
The NWO15Z is certified to comply with applicable FCC and IC rules
and regulations governing RF and EMI emissions.
This device complies with Part 15 of the FCC Rules. Operation is
subject to the following two conditions: (1) This device may not cause
harmful interference, and (2) This device must accept any
interference received, including interference that may cause
undesired operation.
FCC NOTICE
Note: This equipment has been tested and found to comply with the
limits for a Class B digital device, pursuant to Part 15 of the FCC
Rules. These limits are designed to provide reasonable protection
against harmful interference in a residential installation. This
equipment generates, uses, and can radiate radio frequency energy
and, if not installed and used in accordance with the instructions may
cause harmful interference to radio communications. However, there
is no guarantee that interference will not occur in a particular
installation.
If this equipment does cause harmful interference to radio or
television reception, which can be determined by turning the
equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit different from that
to which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician for help.
Changes or modifications not expressly approved by the party
responsible for compliance could void the user’s authority to operate
the equipment.
A video of this installation procedure can be viewed on-line at:
www.nutone.com/HomeAutomation
For additional help, please view the NWO15Z Troubleshooting and FAQ guide.
POWER
(BLACK)
1
NEUTRAL
(WHITE)
2
GROUND
(GREEN)
3
3
POWER
(BLACK)
1
NEUTRAL
(WHITE)
2
GROUND
(GREEN)
3
TOOLS REQUIRED
• Screwdriver, Flat Head
• Screwdriver, Phillips Head
• Pliers
• Wire Connectors
Z-Wave® is a registered trademark of Sigma Designs

NWO15Z
Prise de courant intelligente
Votre téléphone est intelligent. Votre maison devrait l’être tout autant.
Personne n’offre une prise de courant intelligente Z-Wave plus sécuritaire – inviolable,
elle empêche les enfants d’insérer des objets dans la prise. Pour commander vos petits
appareils et vos lumières depuis votre application préférée de domotique, vous devrez
remplacer une prise de courant actuelle par une prise intelligente NuTone Série Smart
Home. Choisissez votre passerelle de domotique préférée avec Z-Wave, connectez-la
à Internet et commencez à ajouter des prises NuTone Série Smart Home pour mettre
en marche votre cafetière dès votre réveil, éteindre automatiquement votre fer à friser
le matin ou programmer tout appareil branché dans le prise au moyen de votre
téléphone intelligent.
COMPOSANTES FOURNIES
• Émetteur
• Vis de montage de l’émetteur
• Plaque murale
• Vis de montage de plaque murale
DANGER! RISQUE DE CHOC ÉLECTRIQUE. Prenez connaissance
des directives d’installation et de ce guide de démarrage rapide avant
l’installation. Ce dispositif est conçu pour être conforme au Code national
de l’électricité et à la réglementation locale des États-Unis ou du Code
canadien de l’électricité et de la réglementation locale du Canada.
Il est conseillé d’en confier l’installation à un électricien professionnel.
Conserver ces instructions et ce guide pour utilisation ultérieure.
AVIS D’INDUSTRIE CANADA
Cet appareil numérique de Classe B est conforme à la norme canadienne ICES-003.
Son fonctionnement est assujetti aux conditions suivantes : (1) l’appareil ne doit pas
provoquer d’interférences, et (2) il doit tolérer les interférences reçues, notamment celles
susceptibles de provoquer un fonctionnement non souhaité.
Coupez le courant de l’interrupteur
sur le panneau principal de disjoncteurs.
Broan-NuTone LLC, 926 West State Street, Hartford, WI 53027 NuTone.com Sans frais [phone]
INSTALLATION
FONCTIONNEMENT
Enlevez la plaque murale de la prise.
2
Installez la prise NWO15Z
dans la boîte électrique.
Installez la plaque murale.
1 3 4
5
Enlevez les vis et la prise de courant. Débranchez tous les fils de la prise.
Connectez tous les fils de la prise
à l'aide de serre-fils. 6 7 8
Reportez-vous aux instructions accompagnant la prise
de courant intelligente NWO15Z et à celles de la passerelle
de domotique de votre système particulier pour ajouter des
dispositifs à votre réseau.
Pour l’ajout de ce dispositif au réseau, appuyez une fois sur le
bouton lorsque le contrôleur l’indique.
Une fois votre passerelle de domotique configurée pour tous les
dispositifs connectés au réseau, la prise de courant NWO15Z
fonctionne comme suit :
• Appuyez et relâchez pour mettre sous TENSION
• Appuyez et relâchez pour ÉTEINDRE
•OU commandez le dispositif à l’aide de votre téléphone intelligent
grâce à votre application de domotique.
15
ARRÊT
MARCHE
Rétablissez le courant de
l’interrupteur sur le panneau
principal de disjoncteurs.
15
ARRÊT
MARCHE
9
GUIDE DE DÉMARRAGE RAPIDE
Assurez-vous que le
courant de tous les
fils est coupé.
La prise de courant intelligente NWO15Z a l’homologation
Z-Wave, ce qui garantit sa compatibilité.
CARACTÉRISTIQUES TECHNIQUES
Tension : 120 VCA, 60 HZ
Signal : (Fréquence) 908,42 MHz
Portée : Jusqu’à 30 mètres (100 pieds) en ligne de visée entre le contrôleur ou le répéteur Z-Wave le plus proche.
Prise de courant intelligente, 15 A
1
2
1
2
3
Allumer et éteindre les dispositifs Z-Wave
PRISE TOUJOURS SOUS TENSION
PRISE COMMANDÉE
99045341A
1. Placez votre passerelle à fonction Z-Wave en mode
Découverte ou Ajout.
2. Suivez les directives de votre passerelle ou de votre
application de domotique.
3. Pour plus de détails sur l’ajout d’appareils, consultez les
instructions de votre contrôleur Z-Wave.
Jumelage du système – ajout du NWO15Z à votre contrôleur
AVIS RELATIF À LA RÉGLEMENTATION
Le NWO15Z est certifié conforme à la réglementation de la FCC
et d’Industrie Canada régissant les émissions FR et les interférences
électromagnétiques.
Cet appareil est conforme aux normes énoncées à la section 15 des
règlements de la FCC. Son fonctionnement est assujetti aux conditions
suivantes : (1) l’appareil ne doit pas provoquer d’interférences gênantes,
et (2) il doit tolérer les interférences reçues, notamment celles susceptibles
de provoquer un fonctionnement non souhaité.
AVIS DE LA FCC
Remarque : Cet équipement a été testé et constaté conforme aux limites
des appareils numériques de Classe B, en vertu de la section 15 des
Règlements de la FCC. Ces limites visent à offrir une protection
raisonnable contre les interférences indésirables dans une installation
résidentielle. Cet équipement génère, utilise et peut émettre des
radiofréquences et, s’il n’est pas installé et utilisé conformément aux
instructions, peut produire des interférences nuisibles pour les
radiocommunications. Il n’y a toutefois aucune garantie que des
interférences ne se produiront pas dans une installation particulière.
Si cet équipement produit des interférences qui nuisent à une réception
radio ou télévisuelle, ce qui peut être déterminé en éteignant et en
allumant l’appareil, l’utilisateur est invité à corriger la situation par l’un
ou l’autre des moyens suivants :
• Réorienter ou déplacer l’antenne réceptrice.
• Éloigner l’équipement du récepteur.
• Brancher l’équipement dans une autre prise de courant sur un circuit
différent de celui du récepteur.
• Consulter le détaillant ou un technicien spécialisé en radio / télévision.
Toute modification non expressément approuvée par la partie responsable
du respect de la réglementation peut annuler le droit de l’utilisateur
d’utiliser cet équipement.
Une vidéo de cette procédure d’installation peut être visionnée sur le site :
www.nutone.com/HomeAutomation
Pour une aide supplémentaire, veuillez consulter le Guide de dépannage et la FAQ NWO15Z.
1
2
3
3
TENSION
(NOIR)
1
NEUTRE
(BLANC)
2
TERRE
(VERT)
3
OUTILS REQUIS
• Tournevis à tête plate
• Tournevis à tête cruciforme
• Pinces
• Connecteurs de fil
Z-Wave® est une marque déposée de Sigma Designs
Assurez-vous que votre passerelle préférée de domotique (VENDUE SÉPARÉMENT)
est compatible à Z-Wave, connectez-la à lnternet et vous voilà prêt à ajouter la
prise de courant intelligente NWO15Z.
TENSION
(NOIR)
NEUTRE
(BLANC)
TERRE
(VERT)
