NuTone CI370 Series User manual

CENTRAL CLEANING SYSTEM
Indicating Inlets
MODELS: CI370 Series
USE ONLY WITH CV653, CV750 & CV850 POWER UNITS
Mounting Bracket
MODEL: 361
INSTALLATION
1. Once the locations for wall inlet locations have been
determined, mount all inlet brackets.
2. To locate bracket on wall stud, measure approximately 18" up
from finished floor level. (Height location may vary according to
individual preference.)
3. Refer to Figure 1. Nail bracket to side of stud so that front
edge of bracket is flush to front of stud. (The bracket may also
be nailed to the front edge of the stud. For front stud mounting,
use locating tabs on bracket for proper alignment.)
4. Refer to Figure 2. Remove cardboard from plaster guard
frame. Using four (4) provided screws, attach the appropriate
flanged fitting and inlet seal to back of inlet.
5. Replace cardboard into plaster guard frame.
6. Plumb tubing to inlet. Run 2-conductor (376 or 376UL)
low voltage cable between inlet and power unit.
CAUTION: When tubing is run through the wall stud, sole
plate, headers – or anywhere that building materials will be
attached – place a nail plate (Model 378) over that area (on
both sides if necessary) to prevent nails from piercing tubing.
WALL INLET INSTALLATION
1. Once the walls have been finished, install the wall inlets.
2. Remove the cardboard plaster guard.
3. Refer to Figure 3. For some dry wall or panel construction,
the plaster frame will extend beyond the finished wall. In this
case, remove plaster frame from mounting bracket by
removing mounting screws.
NOTE: When using the Model 361 inlet bracket on walls
thinner than 1⁄2", use a 1⁄4" spacer (not furnished) between
the wall and the inlet bracket. See Figure 3A.
Spacer may be made from plywood, Masonite™, etc. Contact
cement may be used to hold spacer in place during assembly.
Configuration of spacer may vary depending upon installation.
INSTALLATION INSTRUCTIONS
READ & SAVE THESE INSTRUCTIONS!
1
13
/ 16 "
2
3
/ 8 "

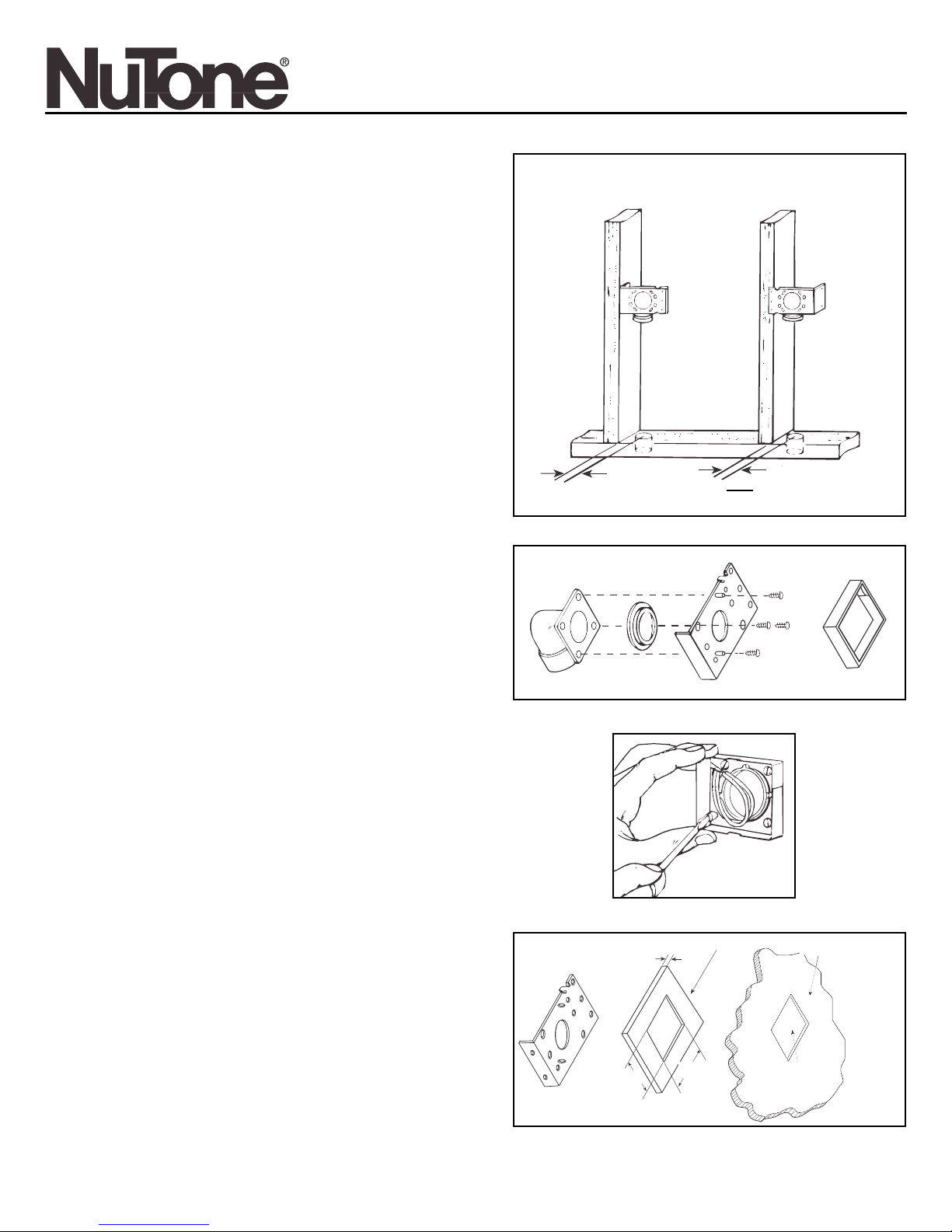

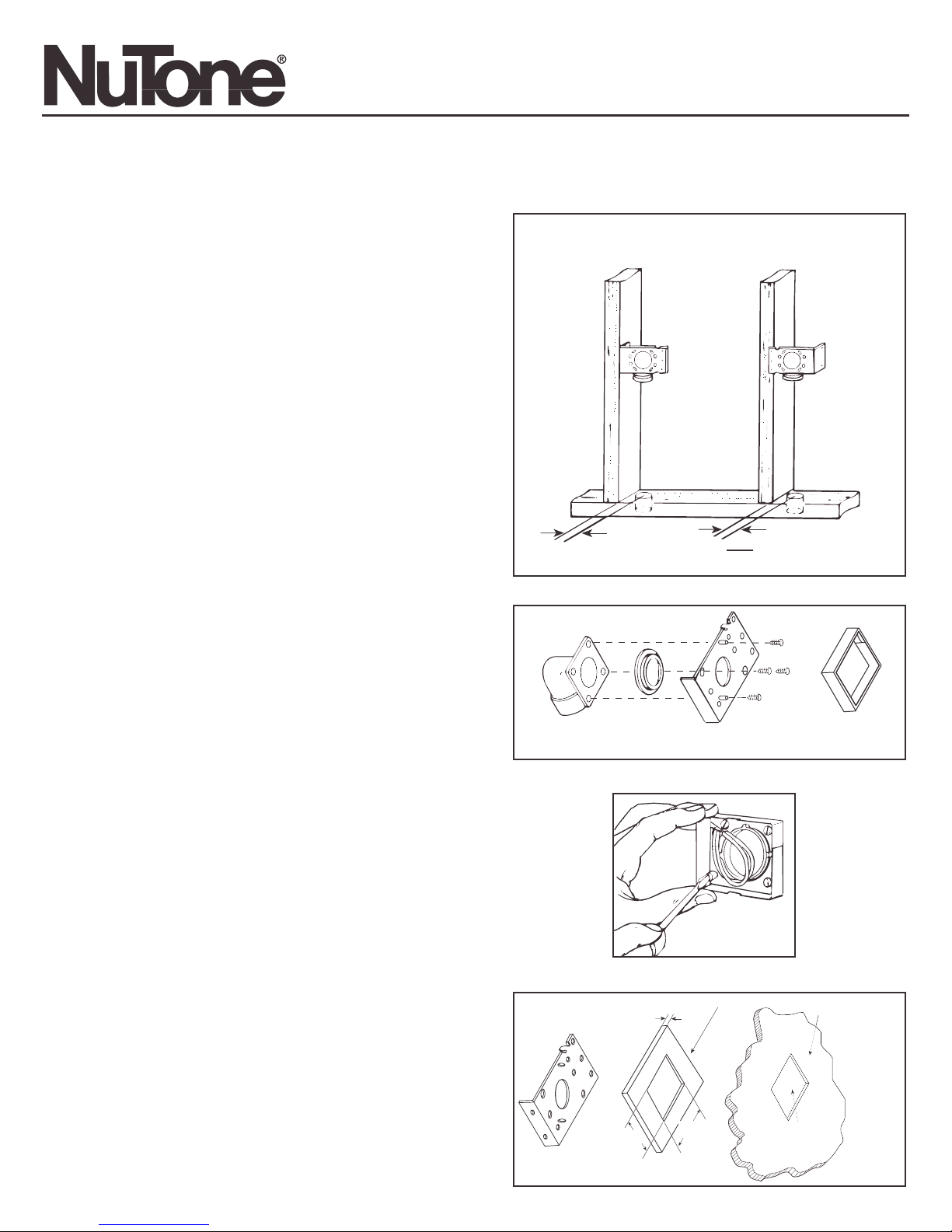

FIGURE 1
FIGURE 2
MODEL 361
SIDE
MOUNTING
FACE
MOUNTING
FIGURE 3
21/4"31/4"
1/4"
INLET MOUNTING
BRACKET
SPACER WALL LESS THAN
1/2" THICK.
PLASTER
GUARD
HOLE
FIGURE 3A

Product specifications subject to change without notice.
4820 Red Bank Road, Cincinnati, Ohio 45227 • 1140 Tristar Drive, Mississauga, Ontario, Canada L5T 1H9
Printed in U.S.A., Rev. 4/01, Part No. 88384

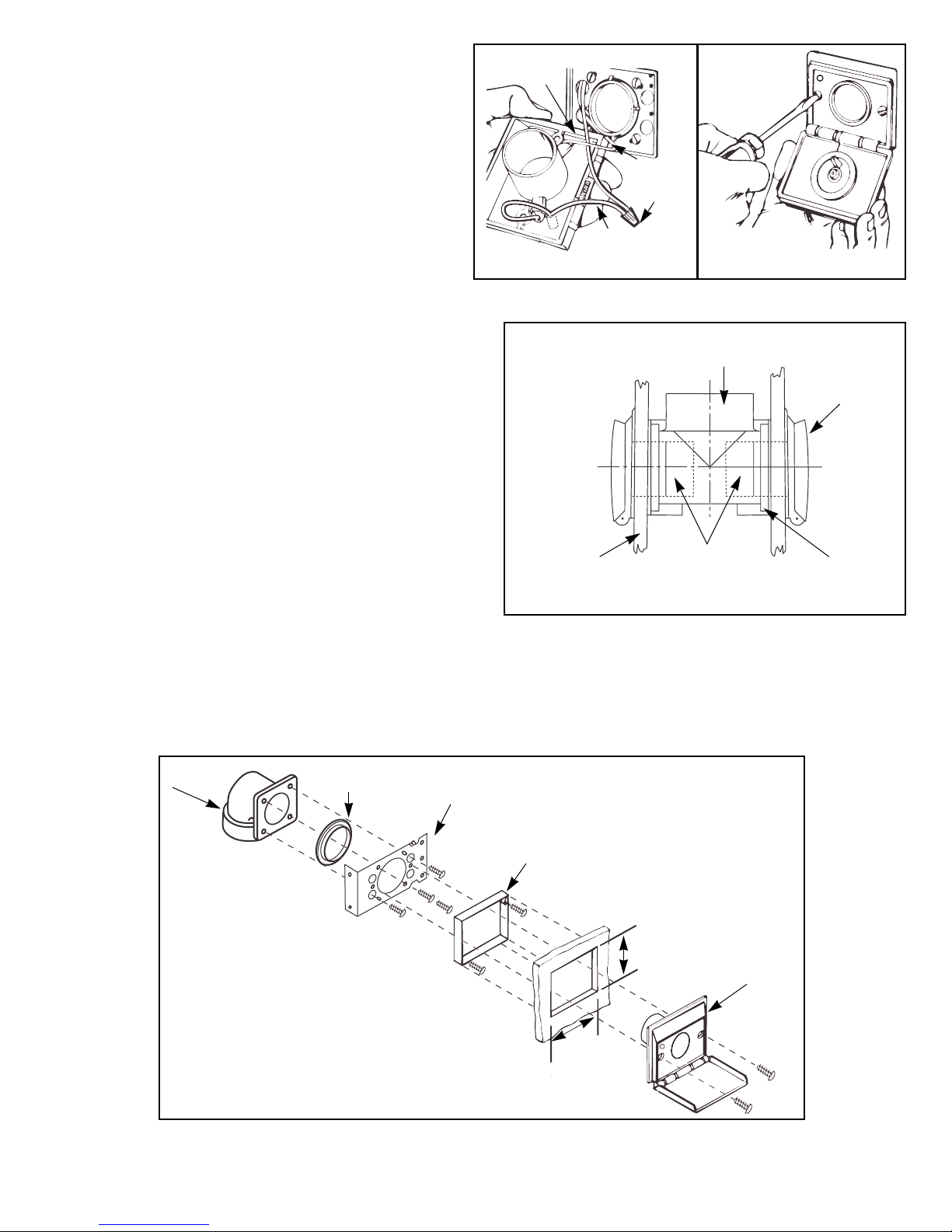

FIGURE 5
FIGURE 6
FIGURE 7
MODEL 365C
DOUBLE FLANGED
TEE
WALL
INLET
MOUNTING
BRACKET
CUT OFF
APPROX.
3⁄4” OF WALL INLET
TUBE
WALL
361
MOUNTING
BRACKET
WALL
INLET
FLANGE
FITTING
PLASTER
FRAME
29⁄16”
INLET
SEAL
31⁄16”
FINAL SYSTEM CHECK
Be sure all inlets are closed and soil bag is in place. Check switch on power
unit for manual on/off operation.
Check each wall inlet to be sure contacts activate indicator light and power unit
when hose is inserted. A short piece of wire can be used to short contacts in wall
inlet together to activate power unit. Check each wall inlet and tubing connection
for air leaks. Check power unit for leaks around inlet tube and dirt receptacle.
Note:
If indicator light is RED when the hose is inserted, reverse the wiring of the
2-conductor cable at the CI370 inlet (see fig 4).
For a hose that has an ON/OFF switch on the hose, the light on the inlet will be
activated only when the hose is switched “ON”.
FIGURE 4
4. Refer to Figure 4. Connect the red striped wire of the
2-conductor low voltage cable to the unused terminal
screw on the inlet. Connect the remaining wire to the black
pig tail wire. Cap off both wires using wire nut (supplied).
NOTE: The LED indicator light used in the CI370 is polarity
sensitive. If the 2-conductor cable used to connect the inlet to
the power unit does not have a polarity marking and the
CI370 is wired backwards, no damage will result; however,
the indicator will light RED instead of GREEN when the hose
is inserted into the inlet. To correct this condition, simply
reverse the 2-conductor connections at the CI370 inlet.
5. Guide excess wire back through the hole in inlet bracket
and flanged fitting.
6. Refer to Figure 5. Place inlet into mounting bracket and
secure.
NOTE: When wall inlets are installed in walls that are less
than 1⁄2" thick or when inlets are installed back-to-back in
a wall, the tube of the wall inlet may extend into elbow
area of the flanged fitting and cause blockage. Shorten
the wall inlet tube to prevent this condition. Refer to
Figure 6.
For extra thick walls, use Model 399 extension sleeves to
connect inlet to the flanged fitting.
SCREW
TERMINAL
RED
STRIPED
WIRE
BLACK
PIG TAIL
WIRE
NUT

SYSTÈME D’ASPIRATION CENTRAL
Prises Avec Voyant
MODÈLE: CI370 Series
UTILISER SEULEMENT AVEC LES APPAREILS CV653,
CV750 et CV850
Cadre De Montage
MODÈLE: 361
INSTALLATION
1. Une fois que vous avez déterminé les emplacements des prises
murales, fixez tous les supports de prise.
2. Pour situer un support sur le montant d’un mur, mesurez
approximativement 18 po de haut à partir du plancher fini.
(La hauteur peut varier selon l’individu.)
3. Voir Figure 1. Clouez le support au côté du montant pour que la partie
avant du support soit de niveau avec l’avant du montant. (Le support
peut aussi être cloué à l’avant du montant. Pour ceci, utilisez les
oreilles prévues à cet effet sur le support pour aligner correctement.)
4. Voir Figure 2. Enlevez le carton du cadre de protection contre le
plâtre. En utilisant les quatre (4) vis fournies, assemblez le raccord à
bride approprié et la protection de prise à l’arrière de la prise.
5. Replacez le carton dans le cadre de protection contre le plâtre.
6. Raccordez le conduit à la prise. Installez deux fils (376 ou 376UL)
basse tension entre la prise et le moteur.
ATTENTION: Lorsque le tuyau longe le montant d’un mur, une
plaque, des boutisses – ou tout autre endroit où des matériaux de
construction seront attachés – posez une plaque à clouer (numéro
378) sur cet endroit (ou sur les deux côtés au besoin) pour empêcher
les clous de percer le tuyau.
INSTALLATION D’UNE PRISE MURALE
1. Une fois les cloisons finies, installez les prises murales.
2. Enlevez le carton protecteur contre le plâtre.
3. Voir Figure 3. Avec certaines cloisons construites en panneaux ou en
pierres sèches, le cadre de plâtre du support de fixation en enlevant
les vis de fixation.
NOTE: Lors de l’installation d’un support de prise 361 dans un mur
de moins de 1/2 po d’épaisseur, placez une pièce d’écartement (non
fournir) de 1/4 po d’épaisseur entre le mur et le support. Consultez la
Figure 3A.
La pièce d’écartement peut être en contre-plaqué, en Masonite
MC
, etc.
Utilisez de la colle contact pour maintenir la pièce d’écartement en place
pendant l’installation. La forme de cette pièce peut varier selon le type
d’installation.
4. Consultez la Figure 4. Raccordez le fil portant une bande rouge de
câble basse tension (deux conducteurs) à vis libre de la prise.
Raccordez l’autre fil au toron de raccordement noir. Effectuez chaque
raccordement au moyen d’un connecteur électrique (non fourni).
MODE D’INSTALLATION
INSTRUCTIONS À CONSERVER
1
13
/ 16 "
2
3
/ 8 "
FIGURE 1
FIGURE 2
MODELE 361
FIXATION
DE COTE FIXATION A L’AVANT
FIGURE 3
21/4"31/4"
1/4"
INLET MOUNTING
BRACKET
SPACER WALL LESS THAN
1/2" THICK.
PLASTER
GUARD
HOLE
FIGURE 3A
SUPPORT
D’INSTALLATION
DE PRISE
PiÈCE
DÉCARTEMENT MURS DE MOINS
DE 1/2 PO
DÈPAISSEUR
ORIFICE DANS
LE PLÂTRE

Les caractéristiques de produits peuvent changer sans préavis.
4820 Red Bank Road, Cincinnati, Ohio 45227 • 1140 Tristar Drive, Mississauga, Ontario, Canada L5T 1H9
Imprimé aux E.U.
FIGURE 6
TÉ À DEUX
BRIDES DE
MODÈLE 365C
PRISE
MURALE
SUPPORT
DE FIXATION
COUPEZ
APPROXIMATIVEMENT
UNE LONGUEUR DE 3⁄4”
DU TUYAU DE PRISE MURALE
CLOISON
NOTE: Le voyant indicateur à DEL du CI370 est sensible à la
polarité. Si les fils du câble à 2 conducteurs servant à raccorder la
prise au moteur ne comportent pas d’indicateur de polarité et si le
CI370 n’est pas bien raccordé, il n’y a aucun risque de dommage.
Toutefois, le voyant à DEL s’allumera en ROUGE plutôt qu’en VERT
lorsque le boyau sera inséré dans la prise. Pour corriger ce
problème, inversez simplement l’ordre de raccordement des fils sur
la prise.
5. Enfoncez le surplus de fil par le trou du support de prise et
assurez-vous que le joint entre le support de fixation et le raccord
à brides est bien étanche.
6. Voir Figure 5. Posez la prise dans le support de fixation et serrez.
NOTE: Lorsque les prises sont installées dans des murs de
moins de 1/2 po d’épasseur ou lorsque deux prises sont
installées “dos à dos” dans un même mur, il peut arriver que la
raccord de la prise occupe l’espace prévu pour le raccord du
coude et cause un biogage. Pour éviter un tel problème, il suffit
de raccourcir le raccord de la prise. Consultez la Figure 6.
Pour des murs très épais, utilisez les rallonges de prise numéro 399
afin de relier une prise à un raccord à brides.
VÉRIFICATION FINALE DU SYSTÈME
Assurez-vous que toutes les prises sont fermées et que le sac est
en place. l’interrupteur sur le groupe d’aspiration doit être à la
position de fonctionnement manuel on/off.
Vérifiez chaque prise pour vous assurer que l’insertion du boyau
allume le voyant indicateur et démarre le moteur de l’aspirateur.
Vous pouvez aussi utiliser un bout de fil pour établir un court-circuit
entre les deux bornes de la prise afin de démarrer le moteur.
Assurez-vous que les prises et tous les raccords sont bien étanches
et qu’il n’y a aucune fuite. Vérifiez également qu’il n’y a aucune fuite
au niveau de l’entrée de l’aspirateur lui-même ou autour du réservoir
à poussière.
Note:
Si le voyant indicateur passe au ROUGE lorsque vous insérez le
boyau dans la prise, inversez le raccordement des fils du câble à
deux conducteurs de la prise CI370 (consultez la Figure 4).
FIGURE 5
FIGURE 4
BORNE
À VIS
FIL AVEC
BANDE ROUGE
TORON DE
RACCORDEMENT
NOIR
CONNECTEUR
BRIDE DE
MONTAGE
BOUCHE
MURAL
RACCORD
À BRIDE
ENCADREMENT
29⁄16”
JOINT
31⁄16”
FIGURE 7
Lorsque le manchon du boyau est doté d’un interrupteur
(ON/OFF), le voyant indicateur de la prise s’allume seulement
lorsque l’interrupteur du manchon est placé en position ON.
