Oase FM-Master WLAN User manual

40216/02-15
FM-Master WLAN
40216 GAW_FM_Master_WLAN_A5_end_. 02.02.15 14:56 Seite 2

--
2
A
FMR0002
B
FMR0003
C
D
FMR0009
FMR0004
F

--
3
E
F
FMR0005
FMR0013
G
PLX0004
H
FMR0008

--
4
I
J
FMR0006
FMR0007

-DE -
5
-DE -
Inhaltsverzeichnis
1Hinweise zu dieser Gebrauchsanleitung ...................................................................................................... 7
1.1 Symbole in dieser Anleitung.............................................................................................................. 7
1.1.1 Warnhinweise ..................................................................................................................... 7
1.1.2 Weitere Hinweise................................................................................................................ 7
2Lieferumfang ................................................................................................................................................. 7
3Produktbeschreibung .................................................................................................................................... 7
3.1 Bestimmungsgemäße Verwendung.................................................................................................. 8
4Sicherheitshinweise ...................................................................................................................................... 8
4.1 Gefahren durch die Kombination von Wasser und Elektrizität ......................................................... 8
4.2 Elektrischer Anschluss ...................................................................................................................... 8
4.3 Sicherer Betrieb................................................................................................................................. 9
5Aufstellen und Anschliessen ......................................................................................................................... 9
5.1 Antenne anschließen......................................................................................................................... 9
5.2 Gerät aufstellen ................................................................................................................................. 9
5.3 Stromversorgung anschließen .......................................................................................................... 9
5.4 DMX-Verbindungskabel anschließen.............................................................................................. 10
5.5 Geräte an den Stromversorgungsverteiler anschließen ................................................................. 10
6Inbetriebnahme ........................................................................................................................................... 10
6.1 Betriebszustand anzeigen............................................................................................................... 11
6.2 APP installieren ............................................................................................................................... 11
6.3 Verbindung über WLAN-Router herstellen ..................................................................................... 11
6.4 Direkte WLAN-Verbindung herstellen ............................................................................................. 12
7Bedienung ................................................................................................................................................... 13
7.1 Übersicht Bildschirm "Home" .......................................................................................................... 13
7.2 Symbol für die Steckdose anpassen............................................................................................... 14
7.3 Gerät mit Handsender bedienen ..................................................................................................... 15
7.4 Pumpe am DMX-Anschluss bedienen ............................................................................................ 16
7.5 Übersicht Bildschirm "Timer"........................................................................................................... 17
7.6 Timer hinzufügen............................................................................................................................. 18
7.7 Timer ändern/löschen...................................................................................................................... 18
7.8Übersicht Bildschirm "Meine Geräte" .............................................................................................. 19
7.9 Gerät hinzufügen............................................................................................................................. 20
7.10 Gerät entfernen ............................................................................................................................... 21
7.11 Übersicht Bildschirm "Settings"....................................................................................................... 22
7.12 Verbindung zum WLAN-Router via WPS herstellen....................................................................... 23
7.13 Verbindung zum WLAN-Router manuell herstellen ........................................................................ 23
7.14 Netzwerkname ändern .................................................................................................................... 24
7.15 WLAN-Passwort ändern.................................................................................................................. 24
7.16 Systemzeit aktualisieren.................................................................................................................. 24
7.17 Firmware aktualisieren .................................................................................................................... 25
7.18 Geräteinformationen anzeigen........................................................................................................ 25
7.19 Netzwerkeinstellungen zurücksetzen.............................................................................................. 26
7.20 Werkseinstellungen wiederherstellen ............................................................................................. 26
8Störungsbeseitigung ................................................................................................................................... 27
8.1 Störungstabelle................................................................................................................................ 27
8.2 Firmware-update-Modus manuell starten ....................................................................................... 28
9Reinigung und Wartung .............................................................................................................................. 29
9.1 Gerät reinigen.................................................................................................................................. 29
9.2 Sicherung wechseln ........................................................................................................................ 29
10 Verschleißteile............................................................................................................................................. 29
11 Entsorgung .................................................................................................................................................. 29

-DE -
6
Technische Daten .............................................................................................................................................. 555
Symbole auf dem Gerät..................................................................................................................................... 557
Ersatzteile .......................................................................................................................................................... 558

-DE -
7
Original Gebrauchsanleitung
Version der Gebrauchsanleitung: 1.1
1 Hinweise zu dieser Gebrauchsanleitung
Willkommen bei OASE Living Water. Mit dem Kauf des Produkts GA InScenio FM Master WLAN haben Sie
eine gute Wahl getroffen.
Lesen Sie vor der ersten Benutzung des Gerätes die Anleitung sorgfältig und machen Sie sich mit dem Gerät
vertraut. Alle Arbeiten an und mit diesem Gerät dürfen nur gemäß der vorliegenden Anleitung durchgeführt
werden.
Beachten Sie unbedingt die Sicherheitshinweise für den richtigen und sicheren Gebrauch.
Bewahren Sie diese Anleitung sorgfältig auf. Bei Besitzerwechsel geben Sie bitte die Anleitung weiter.
1.1 Symbole in dieser Anleitung
1.1.1 Warnhinweise
Die Warnhinweise in dieser Anleitung sind durch Signalworte klassifiziert, die das Ausmaß der Gefährdung
anzeigen.
WARNUNG
•Bezeichnet eine möglicherweise gefährliche Situation.
•Bei Nichtbeachtung kann Tod oder schwerste Verletzung die Folge sein.
HINWEIS
Informationen, die zum besseren Verständnis dienen.
1.1.2 Weitere Hinweise
A Verweis auf eine Abbildung, z. B. Abbildung A.
→Verweis auf ein anderes Kapitel.

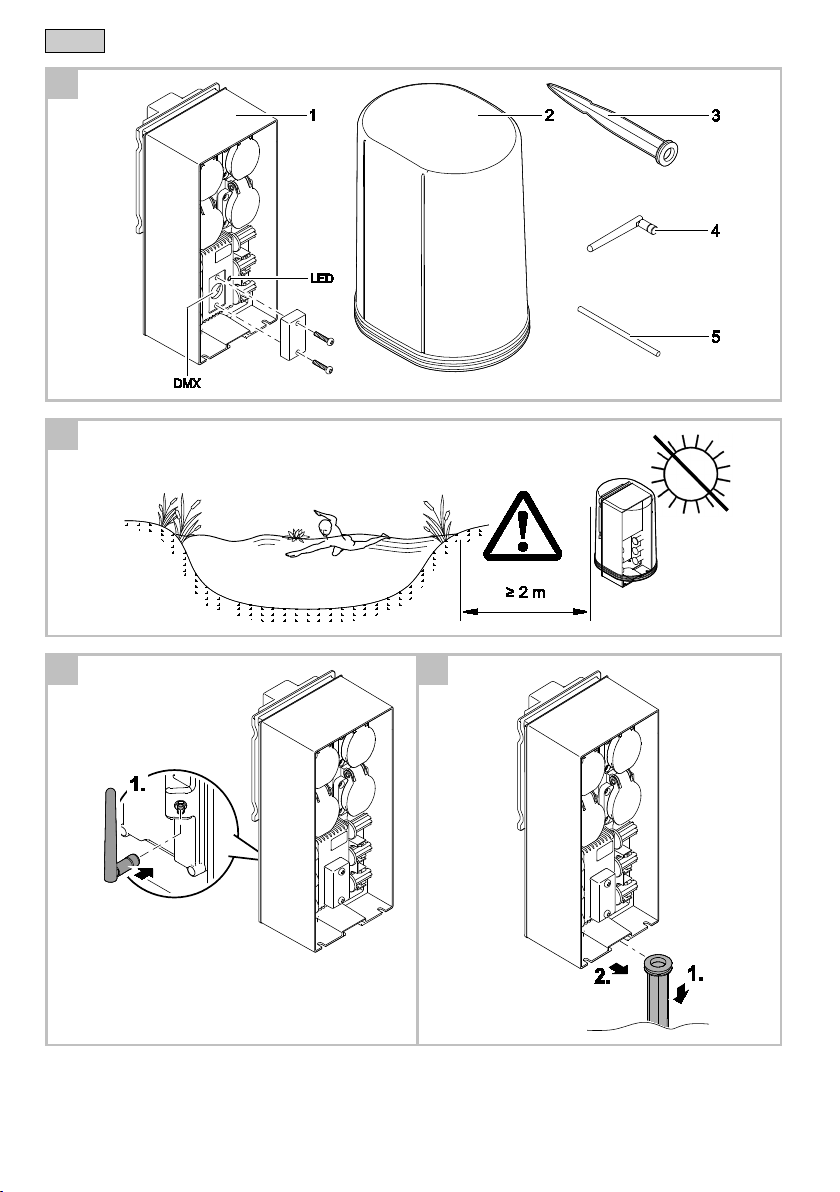

2 Lieferumfang
A
Anzahl
Beschreibung
1
1
InScenio FM-Master WLAN
2
1
Schutzhaube
3
1
Erdspieß
4
1
WLAN-Antenne
5
1
Servicestift, zum Zurücksetzen auf Werkseinstellung
3 Produktbeschreibung
Der FM-Master WLAN ist eine Gartensteckdose mit integrierter WLAN-Verbindungstechnik. Die angeschlosse-
nen Geräte werden über ein Smartphone oder Tablet und der FM-Master App gesteuert.
Eigenschaften:
•Vier schaltbare Steckdosen, von denen eine dimmbar ist.
•Jede Steckdose mit integrierter Zeitschaltuhr über 24 Stunden steuerbar.
•Bis zu 10 fernbedienbare OASE-Geräte lassen sich zusätzlich integrieren und über die App steuern.
•Zusätzlicher DMX/RDM-Anschluss zur Steuerung gartenbusfähiger OASE-Endgeräte wie z. B. Aqua-
Max Eco Expert.
•Abdeckung als Spritzwasserschutz gewährleistet ganzjährigen Einsatz.

-DE -
8
3.1 Bestimmungsgemäße Verwendung
GA InScenio FM Master WLAN ausschließlich wie folgt verwenden:
•Betrieb nur als Stromversorgungsverteiler für geeignete OASE-Produkte.
•Betrieb bei Umgebungstemperaturen von -20 °C … +45 °C.
•Betrieb unter Einhaltung der technischen Daten.
Für GA InScenio FM Master WLAN gelten folgende Einschränkungen:
•Keine Geräte anschließen, von denen Gefahren für Personen oder Sachen ausgehen können und die im
Notfall sofort ausgeschaltet werden müssen.
•Nicht im oder unter Wasser betreiben.
4 Sicherheitshinweise
Von diesem Gerät können Gefahren für Personen und Sachwerte ausgehen, wenn das Gerät unsachgemäß
bzw. nicht dem Verwendungszweck entsprechend eingesetzt wird oder wenn die Sicherheitshinweise nicht
beachtet werden.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie
von Personen mit verringerten physischen, sensorischen oder
mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen
benutzt werden, wenn sie beaufsichtigt oder bezüglich des si-
cheren Gebrauchs des Gerätes unterwiesen wurden und die
daraus resultierenden Gefahren verstehen.
Kinder dürfen nicht mit dem Gerät spielen.
Reinigung und Benutzerwartung dürfen nicht von Kindern ohne
Beaufsichtigung durchgeführt werden.
4.1 Gefahren durch die Kombination von Wasser und Elektrizität
•Die Kombination von Wasser und Elektrizität kann bei nicht vorschriftsmäßigem Anschluss oder unsachge-
mäßer Handhabung zum Tod oder zu schweren Verletzungen durch Stromschlag führen.
•Bevor Sie in das Wasser greifen, immer alle im Wasser befindlichen Geräte spannungsfrei schalten.
4.2 Elektrischer Anschluss
•Elektrische Installationen müssen den nationalen Errichterbestimmungen entsprechen und dürfen nur von
einer Elektrofachkraft vorgenommen werden.
•Eine Person gilt als Elektrofachkraft, wenn sie auf Grund ihrer fachlichen Ausbildung, Kenntnisse und Erfah-
rungen befähigt und berechtigt ist, die ihr übertragenen Arbeiten zu beurteilen und durchzuführen. Das Ar-
beiten als Fachkraft umfasst auch das Erkennen möglicher Gefahren und das Beachten einschlägiger re-
gionaler und nationaler Normen, Vorschriften und Bestimmungen.
•Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft.
•Der Anschluss des Gerätes ist nur erlaubt, wenn die elektrischen Daten von Gerät und Stromversorgung
übereinstimmen. Die Gerätedaten befinden sich auf dem Typenschild am Gerät, auf der Verpackung oder in
dieser Anleitung.
Das Gerät muss über eine Fehlerstrom-Schutzeinrichtung mit einem Bemessungsfehlerstrom von maximal
30 mA abgesichert sein.
•Verlängerungsleitungen und Stromverteiler (z. B. Steckdosenleisten) müssen für die Verwendung im
Freien geeignet sein (spritzwassergeschützt).
•Schützen Sie Steckerverbindungen vor Feuchtigkeit.

-DE -
9
4.3 Sicherer Betrieb
•Der Betrieb des Gerätes ist nur mit Schutzhaube erlaubt. Dadurch sind die Anschlüsse und Stecker vor Re-
gen und Spritzwasser geschützt.
•Das Gerät, Anschlüsse und Stecker sind nicht wasserdicht und dürfen nicht im Wasser verlegt bzw. mon-
tiert werden.
•Bei defekten elektrischen Leitungen oder defektem Gehäuse darf das Gerät nicht betrieben werden.
•Tragen oder ziehen Sie das Gerät nicht an der elektrischen Leitung.
•Verlegen Sie Leitungen geschützt vor Beschädigungen und achten Sie darauf, dass niemand darüber fal-
len kann.
•Öffnen Sie das Gehäuse des Gerätes oder zugehöriger Teile nur, wenn Sie dazu in der Anleitung aus-
drücklich aufgefordert werden.
•Führen Sie nur Arbeiten am Gerät durch, die in dieser Anleitung beschrieben sind. Wenden Sie sich an
eine autorisierte Kundendienststelle oder im Zweifelsfall an den Hersteller, wenn sich Probleme nicht behe-
ben lassen.
•Verwenden Sie nur Original-Ersatzteile und -Zubehör für das Gerät.
•Nehmen Sie niemals technische Änderungen am Gerät vor.
5 Aufstellen und Anschliessen
ACHTUNG! Gefährliche elektrische Spannung.
Mögliche Folgen: Tod oder schwere Verletzungen.
Schutzmaßnahmen:
•Gerät nur mit Schutzhaube betreiben.
•Gerät überflutungssicher in einem Abstand von mindestens 2 m zum Wasser aufstellen.
5.1 Antenne anschließen
So gehen Sie vor:
C
1. Stopfen abnehmen und Antenne festdrehen.
2. Antenne ausrichten.
5.2 Gerät aufstellen
So gehen Sie vor:
B
•Gerät mindestens 2 m vom Teichrand entfernt aufstellen.
•Das Gerät nicht der direkten Sonneneinstrahlung aussetzen.
D
1. Schutzhaube vom Gerät abnehmen.
2. Erdspieß bis ca. ¾ seiner Länge in den Boden stecken.
3. Gerät auf den Erdspieß schieben.
4. Mit dem Gerät den Erdspieß mit ganzer Länge in den Boden drücken.
5. Standfestigkeit prüfen.

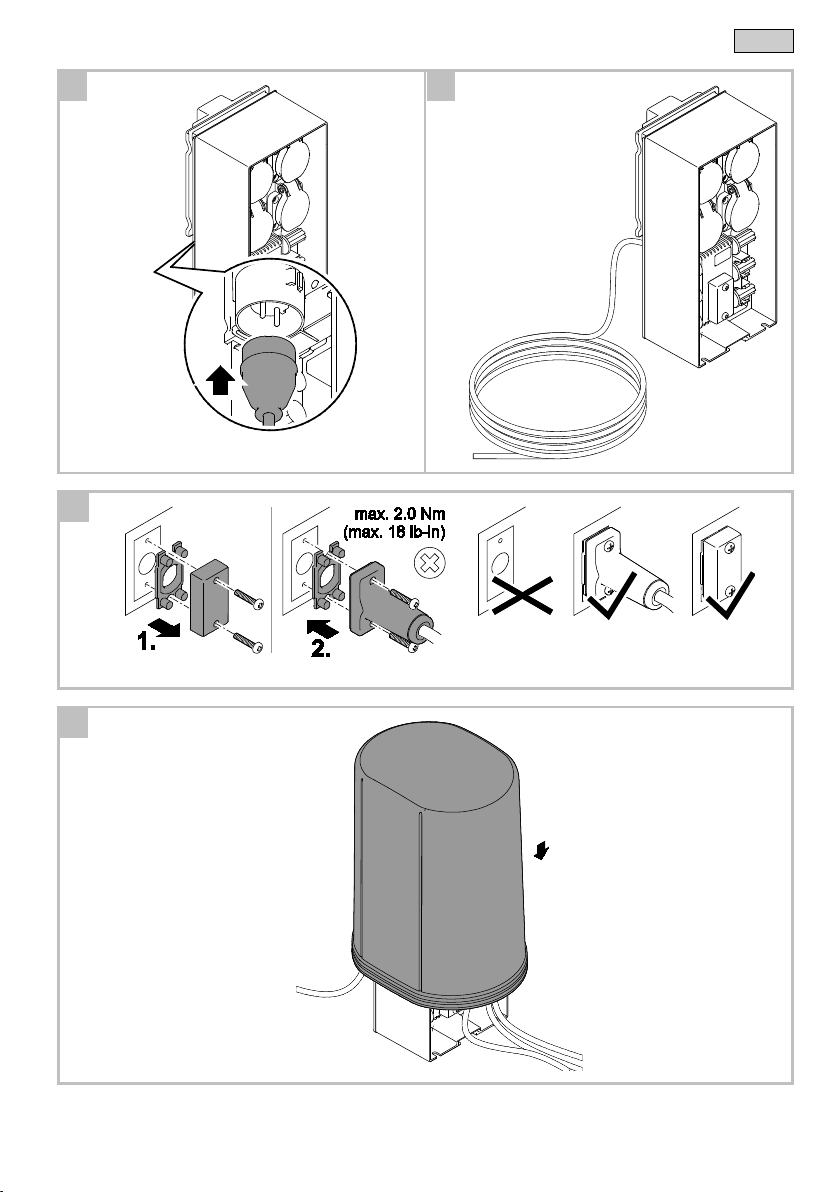

5.3 Stromversorgung anschließen
So gehen Sie vor:
E
Gerätevariante mit Netzstecker:
•Kupplung des Netzkabels auf den Gerätestecker schieben.
F
Gerätevariante mit Netzkabel:
•Gerät an das Stromnetz anschließen.
– Arbeiten am Stromnetz darf nur eine Elektrofachkraft durchführen.
– Anschlussbelegung auf der Fahne am Netzkabel einhalten.
– Adern nur mit Aderendhülsen auflegen.

-DE -
10
5.4 DMX-Verbindungskabel anschließen
So gehen Sie vor:
G
1. Die Schutzkappe am Gerät entfernen.
2. Den Stecker des Anschlusskabels aufstecken und mit den beiden Schrauben sichern (max. 2.0 Nm).
– Die Gummidichtung muss sauber sein und passgenau sitzen.
– Eine beschädigte Gummidichtung ersetzen.
5.5 Geräte an den Stromversorgungsverteiler anschließen
•Keine InScenio-Steuergeräte oder ortsveränderliche Mehrfachstreckdosen an das Gerät anschließen.
1
Steckdose 1, schaltbar (max. 10 A / 2000 W)
2
Steckdose 2, schaltbar (max. 10 A / 2000 W)
3
Steckdose 3, schaltbar (max. 10 A / 2000 W)
4
Steckdose 4, schaltbar und dimmbar (40 W … 320 W)
Hinweis: Die Gesamtbelastung des Geräts von 16 A / 3600 W nicht überschrei-
ten!
So gehen Sie vor:
1. Geeignete Steckdose wählen (siehe Abbildung oben) und Netzstecker des Geräts in die Steckdose stek-
ken.
– Prüfen Sie, ob Ihr OASE-Gerät an diese Steckdose angeschlossen werden darf. Hierzu die Gebrauchs-
anleitung des anzuschließenden Geräts lesen.
– Grundsätzlich gilt: Geräte, die über einen Trafo mit Strom versorgt werden, dürfen nicht an eine dimm-
bare Steckdose angeschlossen werden.
H
2. Schutzhaube aufsetzen.
6 Inbetriebnahme

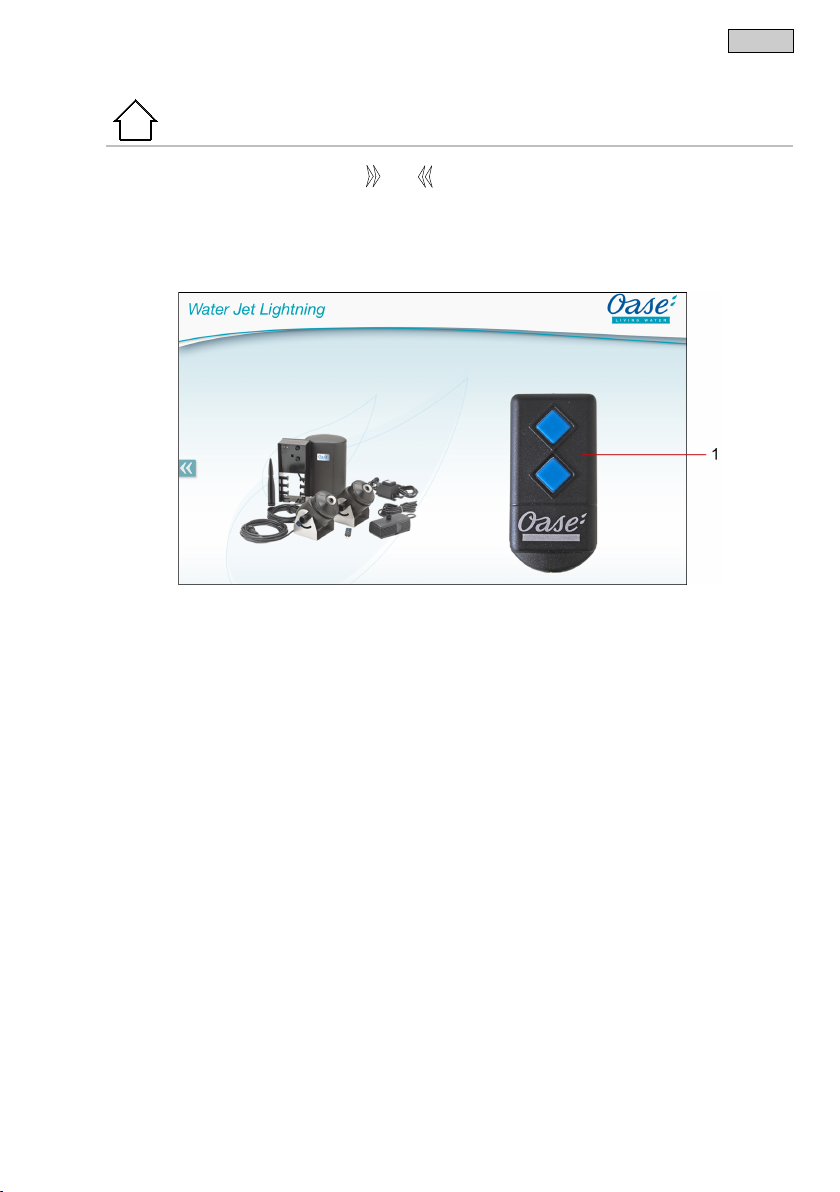

Die Bedienung erfolgt über die „Oase FM-Master“ App auf dem Smartphone/Tablet. Die Inbetriebnahme wird
in dieser Reihenfolge durchgeführt:
•„OASE-FM-Master“ App installieren. (→ APP installieren)
•FM-Master WLAN mit dem Stromnetz verbinden.
•WLAN-Verbindung herstellen.

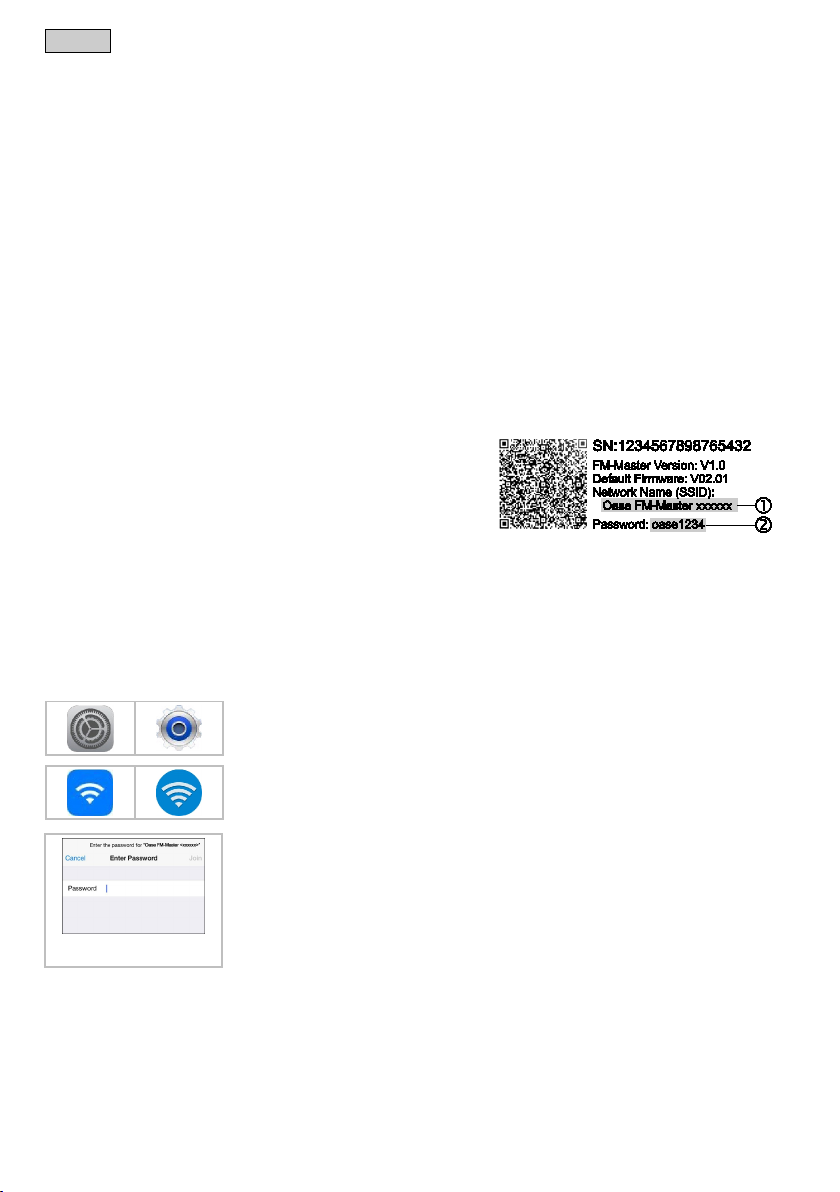

Das Smartphone/Tablet kann sich auf zwei Arten mit dem FM-Master WLAN verbinden:
•Smartphone/Tablet und FM-Master WLAN sind über einen verfügbaren WLAN-Router verbunden.
(→ Verbindung über WLAN-Router herstellen)
•Smartphone/Tablet und FM-Master WLAN sind direkt über WLAN verbunden. (→ Direkte WLAN-
Verbindung herstellen)
HINWEIS
Die LED am FM-Master WLAN zeigt den jeweiligen Betriebszustand an. (→ Betriebszustand anzeigen)
