OERTLI RS 100 R User manual

Notice
d'utilisation
Français
19/07/07
RS 100 R - Colis AD 224
Commande à distance interactive
www.oertli.fr
0451129420-2907

2RS 100 R 19/07/07 - 300010274-001-A
Réglage de l’heure et du jour
Appuyer sur la touche 6à l'aide d'une pointe de stylo puis régler
l'heure et le jour à l'aide des touches + et -.
Le premier appui permet un réglage minute par minute.
Un second appui permet un réglage heure par heure.
Un troisième appui permet un réglage jour par jour en positionnant la
flèche dans la barre graphique de 1 à 7 (1 = lundi).
Un appui prolongé sur les touches +ou -accélère le défilement.
Un appui court permet un réglage fin.
Le jour de la programmation compte pour un jour.
La commutation s'effectue à 0 h.
STANDARD
MODE
PROG
PROG
+
-
1234567
PROG
0246810
12 14 16 18 20 22 24
8801N357
STANDARD
MODE
PROG PROG
+
-
1234567
8575N077A

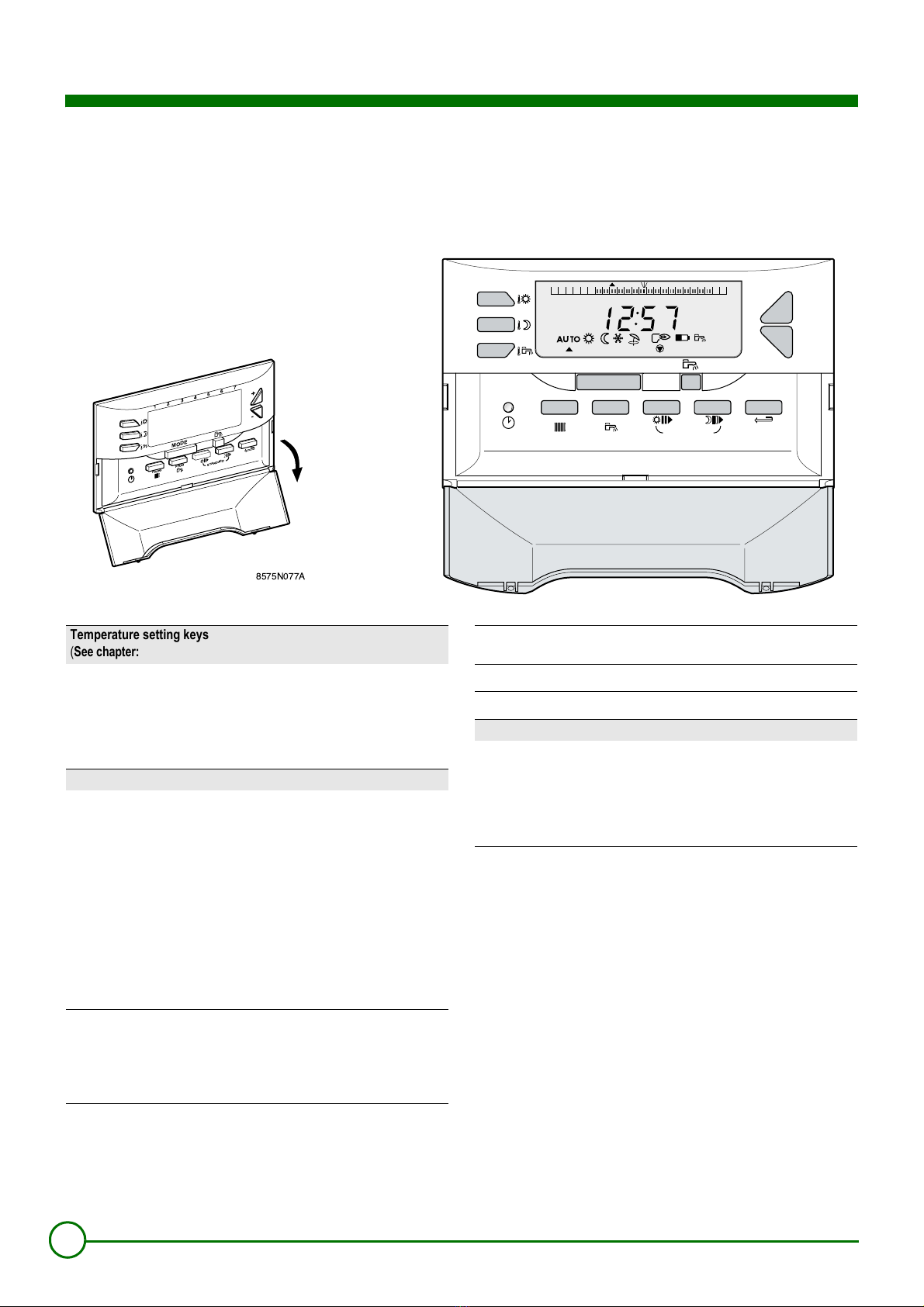

Touches de réglage de la température
( Voir chapitre : Température de consigne chauffage et eau chaude
sanitaire)
2% Température confort
2$ Température réduite
2 Température eau chaude sanitaire
+/-Permet de régler la température sélectionnée
Touches de sélection des modes de fonctionnement
Touche MODE : Par appuis successifs sur la touche MODE , différents
modes de fonctionnement peuvent être sélectionnés
AUTO Fonctionnement selon le programme horaire
%Température confort jusqu'à minuit
$Température réduit jusqu'à minuit
.Mode Antigel (Vacances) : Sélectionner les jours par
appuis successifs sur les touches + ou -
#Mode été (chauffage coupé)
Touche : Relance de l'eau chaude sanitaire jusqu'à minuit
DBrûleur en marche
:Circulateur en marche
Uniquement disponible sur Easyradio
Si le symbole clignote, remplacer les piles
6Touche de réglage de l'heure et du jour (Voir chapitre :
Réglage de l’heure et du jour)
Q" Accès à la programmation horaire des circuits chauffage
Q Accès à la programmation horaire du circuit ECS
Touche de programmation
%O Ecriture (par 1/2 heure) de période Température confort ou
Chargement ballon autorisé (zone foncée)
$O Ecriture (par 1/2 heure) de période Température réduite ou
Chargement ballon non autorisé (zone claire)
STouche Retour

3
19/07/07 - 300010274-001-A RS 100 R

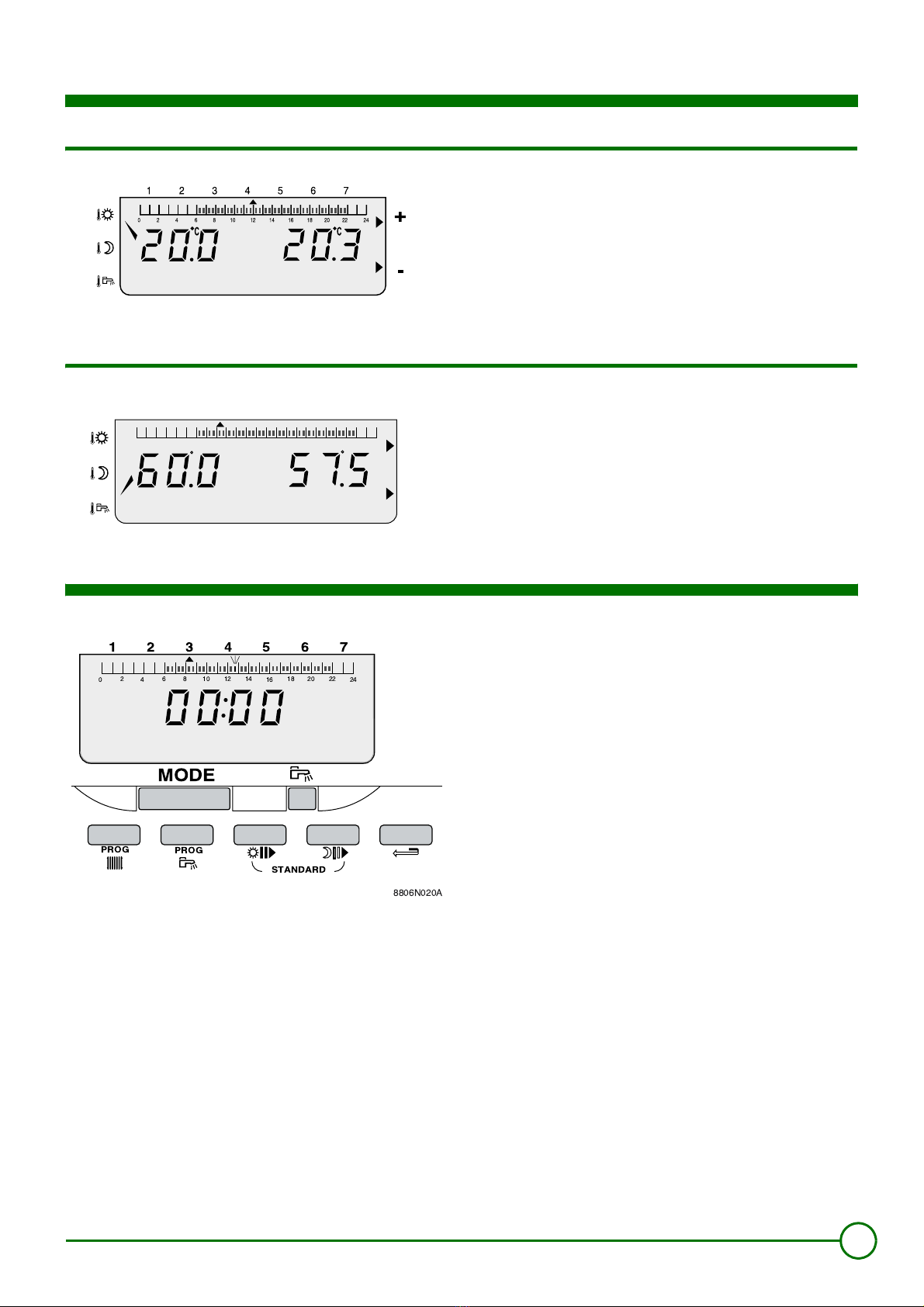

Température de consigne chauffage et eau chaude sanitaire
1 Chauffage
- Sélectionner la température confort
2%
ou réduit
2$
ou
température antigel
.
en appuyant sur la touche, la température
de consigne correspondante apparaît à gauche de l'afficheur.
- Régler la consigne à l'aide de
+ ou - .
La barre graphique affiche le programme chauffage du jour
courant.
La température ambiante mesurée est indiquée dans la zone
droite de l'afficheur.
2 Eau chaude sanitaire
- Sélectionner la température eau chaude sanitaire en appuyant sur
la touche
2
.
- Régler la consigne à l'aide de
+ ou - .
La barre graphique affiche le programme de réchauffage de
l'eau chaude sanitaire pour le jour courant.
La température donnée par la sonde eau chaude sanitaire est
indiquée dans la zone droite de l'afficheur.
Programmation horaire
- Pour programmer un jour en particulier, le sélectionner en
appuyant plusieurs fois sur la touche PROG "ou
PROG .
Le premier appui permet une programmation groupée de tous
les jours de la semaine ; Toutes les flèches "jour" clignotent.
- Ecrire les zones foncées à l'aide de la touche
%O
et les zones
claires à l'aide de la touche
$P
(par 1/2 heure) :
Mode Confort - Mode réduit.
- Utiliser la touche
S
pour revenir en arrière par pas 1/2 heure.
- mémoriser avec la touche MODE.
Appuyer sur les touches %O et $P pendant 5 secondes
(STANDARD) pour remplacer les programmes personnalisés
par les réglages d'usine.
• "confort" chauffage : 6 - 22 heures
• "confort" eau chaude sanitaire : 5 - 22 heures
(Chargement ballon autorisé)
1234567
0246810
12 14 16 18 20 22 24
CC
+
-
STANDARD
MODE
PROG
PROG
1234567
0246810
12 14 16 18 20 22 24
8806N020A

Fonctionnement "été" avec sonde extérieure
Le chauffage est coupé automatiquement en été, lorsque la
température extérieure est supérieure à la température "confort"
pendant 2 heures.
Le chauffage est remis en marche lorsque la température extérieure
chute en-dessous de la température "confort" pendant 2 heures.

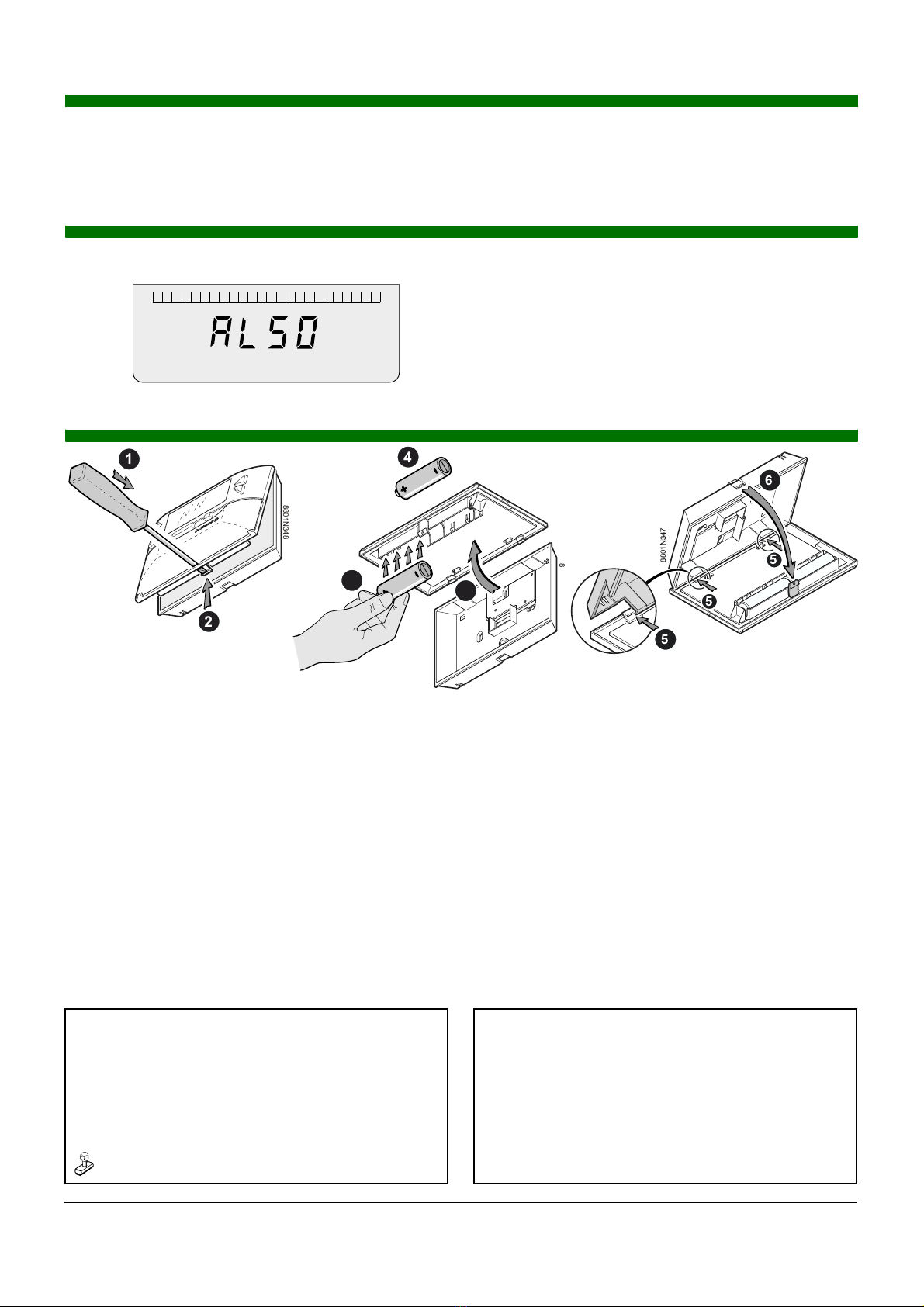

Affichage des défauts
Les codes de défaut qui peuvent apparaître sur la chaudière sont
reportés sur le régulateur EASYMATIC.
Dans ce cas, noter le code de défaut et appeler l'installateur.
Exemple avec AL 50
ZVoir : Notice du tableau de commande.
Remplacement des piles
Lorsque les piles doivent être remplacées, le symbole de la pile
clignote dans l'afficheur ().
Utiliser des piles alcalines du commerce type LR 6 AA 1.5V.
Ne pas utiliser de batteries rechargeables.
L'afficheur de la commande à distance indique "init" pendant
quelques secondes durant lesquelles s'effectue la synchronisation
de la commande à distance.
Les réglages effectués auparavant restent mémorisés.
Afin de garder le réglage de l'heure, la chaudière doit rester
sous tension durant l'opération.
1234567
0246810
12 14 16 18 20 22 24
CC
+
-
1234567
0246810
12 14 16 18 20 22 24
$
#
#
#
8801N347
1
2
8801N348
4
8801N349
43
AD051
DE DIETRICH THERMIQUE
57, rue de la Gare F- 67580 MERTZWILLER - BP 30
www.dedietrich.com

Bedienungs-
Anleitung
Deutsch
19/07/07
RS 100 R - Kolli AD 224
Dialog-Fernbedienung
www.oertli.fr
0451129420-2907

2RS 100 R 19/07/07 - 300010274-001-A
Einstellung der Uhrzeit und des Tages
Mittels eines spitzen Gegenstandes auf Taste 6drücken und dann
die Uhrzeit und den Tag mittels der Tasten + und - einstellen.
Ein erster Druck erlaubt eine Einstellung Minute pro Minute.
Ein zweiter Druck erlaubt eine Einstellung Stunde pro Stunde.
Ein dritter Druck erlaubt eine Einstellung Tag pro Tag dazu das Pfeil
in der Balkenanzeige von 1 bis 7 stellen (1 = Montag).
Wenn die Taste +oder -länger gedrückt bleibt, wird die
Laufanzeige beschleunigt..
Kurzes Drücken erlaubt eine Feineinstellung.
Der Tag der Programmierung zählt als ein Tag.
Die Schaltung erfolgt um 0 Uhr.
STANDARD
MODE
PROG
PROG
+
-
1234567
PROG
0246810
12 14 16 18 20 22 24
8801N357
STANDARD
MODE
PROG PROG
+
-
1234567
8575N077A

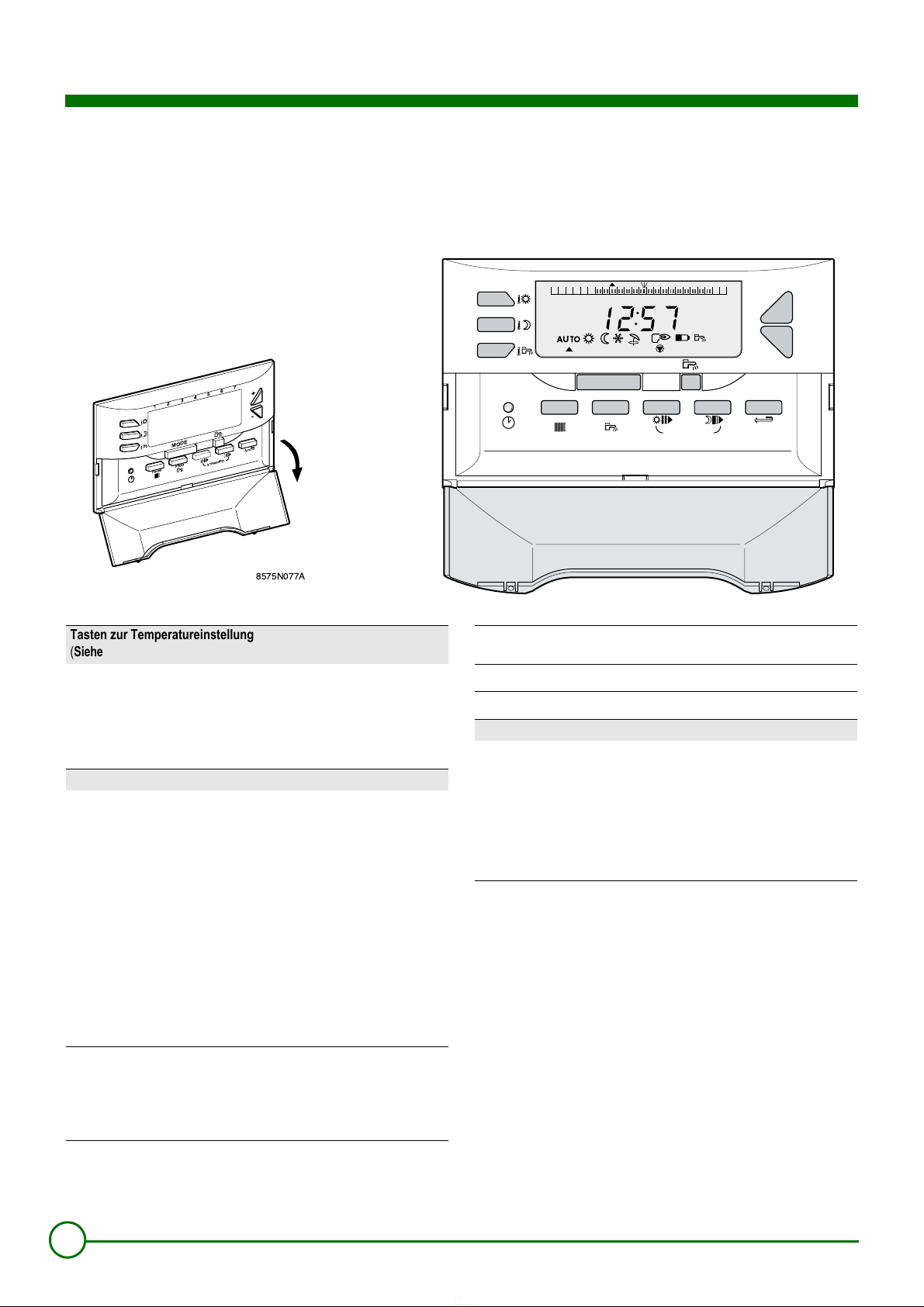

Tasten zur Temperatureinstellung
( Siehe Kapitel: Solltemperatur für Heizung und Warmwasser)
2% Tagtemperatur
2$ Absenk-Temperatur
2 Warmwassertemperatur
+/-Erlaubt die Einstellung der gewählten Temperatur
Betriebsartenwahltasten
Taste MODE: Durch mehrfaches Drücken der Taste MODE können
verschiedene Betriebsmodi ausgewählt werden
AUTO Automatik-Betrieb nach dem eingestellten Programm
%Tagtemperatur bis Mitternacht
$Nachttemperatur bis Mitternacht
.Frostschutzbetrieb (Ferien): Die Tage durch
aufeinanderfolgenden Druck auf Tasten + oder -
wählen
#Sommerbetrieb (Heizung ausgeschaltet)
Taste : Forcierter Warmwasser-Betrieb bis Mitternacht des
laufenden Tages
DBrenner in Betrieb
:Heizungspumpe in Betrieb
Nur bei Easyradio verfügbar
Wenn das Symbol blinkt, Batterien ersetzen
6Taste zur Einstellung der Uhrzeit und des Tages (Siehe
Kapitel: Einstellung der Uhrzeit und des Tages)
Q" Zugriff auf die Zeitprogrammierung der Heizkreise
Q Zugriff auf die Zeitprogrammierung des Warmwasserkreises
Programmierungstasten
%O Festlegen (in 1/2-stündigen Schritten) des Zeitraums für die
Tagestemperatur oder die freigegebene
Trinkwassererwärmung (dunkler Bereich)
$O Festlegen (in 1/2-stündigen Schritten) des Zeitraums für die
Nachttemperatur oder die freigegebene
Trinkwassererwärmung (heller Bereich)
SRückkehr Taste

3
19/07/07 - 300010274-001-A RS 100 R
Solltemperatur für Heizung und Warmwasser
1 Heizung
- Durch Drücken der Taste die Tag-
2%
oder Nachttemperatur
2$
oder den Frostschutz
.
auswählen, der entsprechende
Temperatursollwert erscheint links auf der Anzeige.
- Den Sollwert mit
+ oder - einstellen.
Die Balkenanzeige gibt das Heizungsprogramm für den
aktuellen Tag an.
Die gemessene Umgebungstemperatur wird auf der rechten
Seite der Anzeige angegeben.
2 Warmwasser
- Die Warmwassertemperatur wird mittels Taste
2
gewählt.
- Den Sollwert mit
+ oder - einstellen.
Die Balkenanzeige zeigt das laufende
Trinkwassererwärmungsprogramm für den jeweiligen Tag an.
Die von der Warmwassersonde gemessene Temperatur wird
auf der rechten Seite der Anzeige angegeben.
Zeitprogrammierung
- Um einen bestimmten Tag zu programmieren, den
gewünschten Eintrag durch mehrmalige Betätigung der Taste
PROG "oder PROG auswählen.
Der erste Tastendruck ermöglicht eine gruppierte
Programmierung aller Wochentage; Alle "Tag"-Pfeile blinken.
- Geben Sie die dunklen Zonen mit Hilfe der Taste
%O
und die
hellen Zonen mit Hilfe der Taste
$P
, jeweils pro 1/2 Stunde,
ein.:
Tagbetrieb - Nachtbetrieb.
- Mit der Taste
S
kann man 1/2 Stunde zurückgehen.
- und durch Drücken der Taste MODE abspeichern.
Die Tasten %O und $P 5 Sekunden lang drücken
(STANDARD), um die eigenen Programme durch die
Werkseinstellungen zu ersetzen.
• Tagbetrieb Heizung: 6 - 22 Uhr
• Tagbetrieb Warmwasser: 5 - 22 Uhr
(Freigegebene Ladezeiten)
1234567
0246810
12 14 16 18 20 22 24
CC
+
-
STANDARD
MODE
PROG
PROG
1234567
0246810
12 14 16 18 20 22 24
8806N020A

Sommerbetrieb mit Außenfühler
Die Heizung schaltet automatisch im Sommer aus sobald die
Außentemperaur den höchsten Sollwert für Tagtemperatur während
2 Stunden erreicht hat.
Der Heizbetrieb wird dann wieder eingeschaltet wenn die
Außentemperatur den höchsten Sollwert für Tagtemperatur während
2 Stunden unterschritten hat.

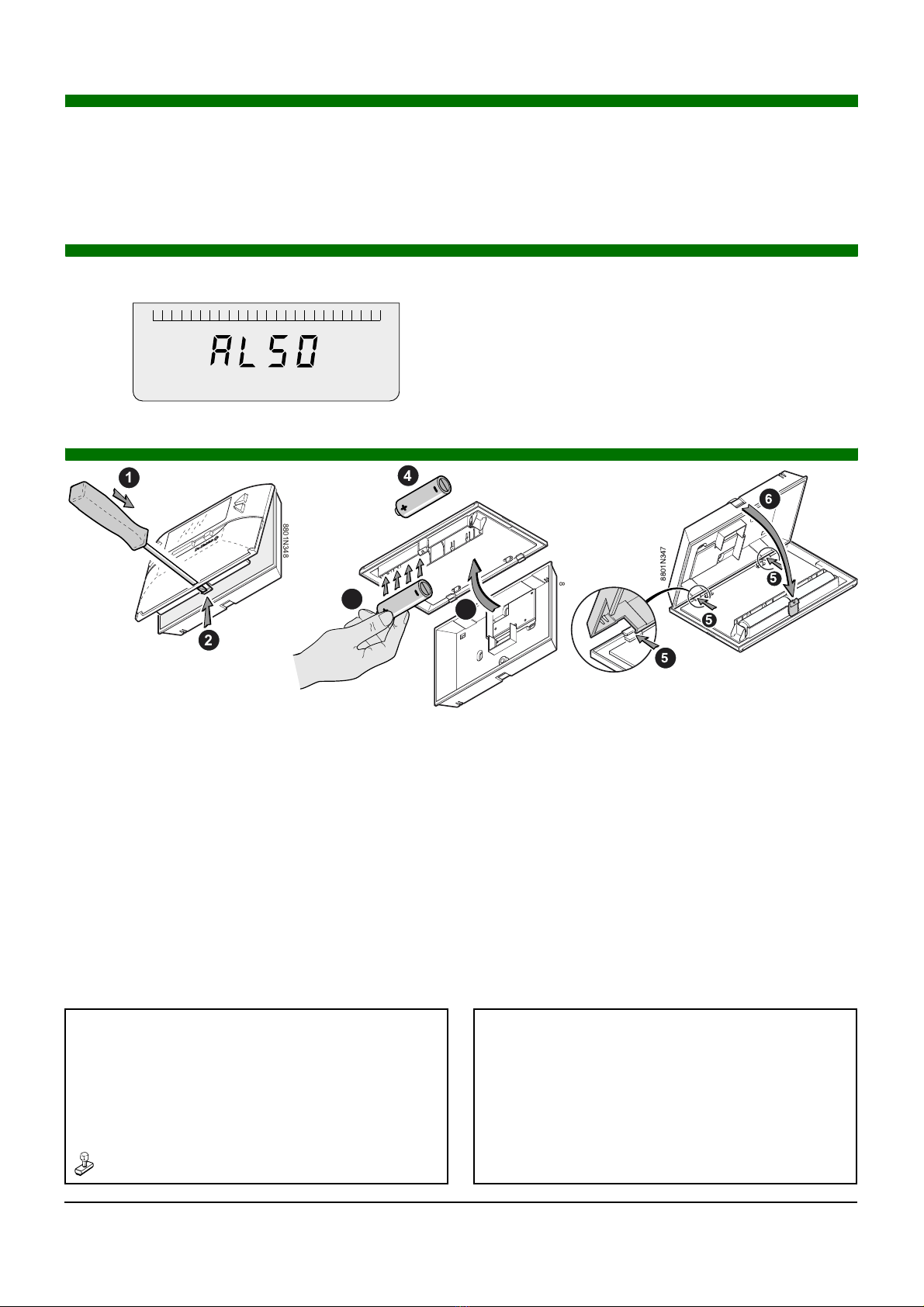

Fehleranzeige
Die Fehlercodes, die für den Heizkessel ausgegeben werden
können, erscheinten auf dem Regler EASYMATIC.
In diesem Fall den Fehler notieren und einen Installateur
benachrichtigen.
Beispiel mit AL 50
ZSiehe: Anleitung zum Schaltfeld.
Ersetzen der Batterien
Wenn die Batterien gewechselt werden müssen, blinkt das
Symbol der Batterie in der Anzeige ().
Handelsübliche Alkali-Batterien des Typs LR 6 AA 1.5V
verwenden.
Keine Akkus verwenden.
In der Anzeige der Fernbedienung erscheint für einige Sekunden die
Meldung "init". Wâhrend dieser Zeit wird die Fernbedienung
synchronisiert.
Die vorherigen Einstellungen bleiben gespeichert.
Damit die Uhrzeit erhalten bleibt, muss der Heizkessel während
dieses Vorgangs eingeschaltet bleiben.
1234567
0246810
12 14 16 18 20 22 24
CC
+
-
1234567
0246810
12 14 16 18 20 22 24
$
#
#
#
8801N347
1
2
8801N348
4
8801N349
43
AD051
DE DIETRICH THERMIQUE
57, rue de la Gare F- 67580 MERTZWILLER - BP 30
www.dedietrich.com

User Guide
English
19/07/07
RS 100 R - Package AD 224
Interactive remote control
www.oertli.fr
0451129420-2907

2RS 100 R 19/07/07 - 300010274-001-A
Time and day setting
Press the key 6using a pen and adjust the time and the day using
the + and - keys.
Press once to make a minute by minute setting.
Press again for hour by hour setting.
Press a third time for day by day setting by putting the arrow in
the graphic bar from 1 to 7 (1 = Monday).
Keeping the +or -keys pressed speeds up the scrolling.
A fine setting can be made with short presses.
The programming day counts as one day.
The switch is made at 0h.
STANDARD
MODE
PROG
PROG
+
-
1234567
PROG
0246810
12 14 16 18 20 22 24
8801N357
STANDARD
MODE
PROG PROG
+
-
1234567
8575N077A
Temperature setting keys
( See chapter: Heating and domestic hot water temperature setting)
2% Comfort temperature
2$ Reduced temperature
2 Domestic hot water temperature
+/-Is used to adjust the selected temperature
Operating mode selection keys
Key MODE: Various operating modes can be selected by successively
pressing key
MODE
AUTO Heating according to the time programme
%Comfort temperature until midnight
$Reduced temperature until midnight
.Antifreeze mode (Holidays): Select the day by pressing
the + or - keys several times
#Summer mode (heating OFF)
Key : Switches domestic hot water on until midnight
DBurner on
:Circulator pump on
Available only on Easyradio
If the symbol flashes, replace the batteries
6Time and day adjustment key (See chapter: Time and day
setting)
Q" Access to the time programmes on the heating circuits
Q Access to the time programmes on the DHW circuit
Programme key
%O Enter (per 1/2 hour) the comfort temperature period or tank
load enabled (dark area)
$O Enter (per 1/2 hour) the reduced temperature period or tank
load disabled (light area)
SReturn key

3
19/07/07 - 300010274-001-A RS 100 R
Heating and domestic hot water temperature setting
1 Heating
- Select the comfort temperature
2%
or the reduced temperature
2$
or the antifreeze temperature
.
by pressing the key; the
corresponding set temperature appears to the left of the display.
- Set the desired temperature using
+ or - .
The bar graph displays the heating programme for the current
day.
The room temperature measured is shown in the zone to the
right of the display.
2 Domestic hot water
- Select the domestic hot water temperature using the
2
key.
- Set the desired temperature using
+ or - .
The graphic bar displays the heating programme for the circuit
displayed for the current day.
The temperature given by the domestic hot water sensor is
shown in the zone to the right of the display.
Time programme
- To programme one day in particular, select it by pressing key
PROG "or PROG several times.
The first touch is used for the grouped programming of each
day of the week ; All "day" arrows flash.
- Programme the dark areas with key
%O
and the light areas
with key
$P
(in half hours):
Comfort mode - Reduced mode.
- Use the
S
key to go back in 1/2 hour steps.
- Save with the MODE key.
Press keys %O and $P for 5 seconds (STANDARD) to
replace the customised programmes with the factory settings.
• heating "comfort": 6 - 22 hours
• domestic hot water "comfort": 5 - 22 hours
(Allowed dhw tank heating)
1234567
0246810
12 14 16 18 20 22 24
CC
+
-
STANDARD
MODE
PROG
PROG
1234567
0246810
12 14 16 18 20 22 24
8806N020A

"Summer" operation with outside sensor
Heating is automatically cut off during summer when the 2 hours
average outside temperature is higher than the "comfort"
temperature setting.
Heating is started again when the 2 hours average outside
temperature drops below the "comfort" temperature.
Error display
The error codes which may appear on the boiler are reported on the
EASYMATIC control unit.
In this instance, note the error code and call the fitter.
Example with AL 50
ZSee: Control panel instructions.
Replacing the batteries
When the batteries have to be replaced, the battery symbol
flashes in the display ().
Use commercially available alkaline batteries type LR 6 AA
1.5V.
Do not use rechargeable batteries.
The display on the remote control shows "init" for a few seconds
during which the remote control can be synchronized.
Settings previously made remain in the memory.
In order to keep the clock setting, the boiler must remain
switched on during this operation.
1234567
0246810
12 14 16 18 20 22 24
CC
+
-
1234567
0246810
12 14 16 18 20 22 24
$
#
#
#
8801N347
1
2
8801N348
4
8801N349
43
AD051
DE DIETRICH THERMIQUE
57, rue de la Gare F- 67580 MERTZWILLER - BP 30
www.dedietrich.com

Gebruikers-
handleiding
Nederlands
19/07/07
RS 100 R - Colli AD 224
Interactieve afstandsbediening
www.oertli.fr
0451129420-2907

2RS 100 R 19/07/07 - 300010274-001-A
Het afstellen van uur en dag
Gebruik de punt van een balpen om de kloktoets 6in te drukken en
stel het uur en de dag af met behulp van de toetsen + en -.
De eerste indrukking maakt mogelijk de klok minuut per minuut af te
stellen.
De tweede indrukking maakt het mogelijk de klok uur per uur af te
stellen.
De derde indrukking maakt het mogelijk de klok dag per dag af te
stellen door de pijl op de grafische balk van 1 tot 7 te laten
verschuiven (1 = maandag).
Door een van de toetsen +of -lang in te drukken, lopen de
cijfers sneller door.
Het kortstondig indrukken maakt een nauwkeurige regeling
mogelijk.
De dag van de programmering telt als één dag.
De omschakeling vindt plaats om 0 u.
STANDARD
MODE
PROG
PROG
+
-
1234567
PROG
0246810
12 14 16 18 20 22 24
8801N357
STANDARD
MODE
PROG PROG
+
-
1234567
8575N077A
Insteltoetsen voor temperatuur
( Zie hoofdstuk: Richttemperaturen verwarming en sanitair warm water)
2% Comfort temperatuur
2$ Geringe temperatuur
2 Temperatuur sanitair warmwater
+/-Laat toe de geselecteerde temperatuur in te stellen
Selectietoetsen voor werkingsmodus
Toets MODE: Door achter elkaar op de toets MODE te drukken, kunnen
verschillende werkingswijzen geselecteerd worden
AUTO Werkwijze volgens geprogrammeerde uurregeling
%Dagtemperatuur tot middernacht
$Nachttemperatuur tot middernacht
.Antivriesmodus (Vakantie): Selecteer de dagen door de
toetsen + of - verschillende keer na elkaar in te drukken
#Zomerstand (verwarming uit)
Toets : Herstart sanitair warm water tot middernacht
DBrander werkt
:Circulatiepomp werkt
Uitsluitend beschikbaar bij Easyradio
Indien het symbool knippert, moeten de batterijen vervangen
worden
6Toets voor het afstellen van het uur en van de dag (Zie
hoofdstuk: Het afstellen van uur en dag)
Q" Toegang tot de uurprogrammering van de
verwarmingskringen
Q Toegang tot de uurprogrammering van de SWW-kring
Programmeringstoets
%O Invoeren (in schijven van telkens een halfuur) van de
dagperiodes of van de periodes waarin het laden van het
reservoir toegestaan is (donkere zone)
$O Invoeren (in schijven van telkens een halfuur) van de
nachtperiodes of van de periodes waarin het laden van het
reservoir niet toegestaan is (lichte zone)
SToets return

3
19/07/07 - 300010274-001-A RS 100 R
Richttemperaturen verwarming en sanitair warm water
1 Verwarming
- Selecteer de dagtemperatuur
2%
of nachttemperatuur
2$
of
vorstvrije temperatuur
.
door op de toets te drukken, de
bijbehorende richttemperatuur verschijnt links op de display.
- Stel de richtwaarde in met behulp van
+ of - .
De grafische balk geeft het verwarmingsprogramma van de
huidige dag weer.
De gemeten omgevingstemperatuur wordt in de rechter zone
van de display weergegeven.
2 Sanitar warm water
- Selecteer de temperatuur van het sanitair warm water met behulp
van de toets
2
.
- Stel de richtwaarde in met behulp van
+ of - .
De grafiekbalk toont het opwarmprogramma voor het sanitaire
warmwater voor de lopende dag.
De door de sww-voeler gegeven temperatuur wordt
aangegeven in de rechter zonde van de display.
Uurprogrammering
- Voor het programmeren van een bepaalde dag selecteert u
deze door meerdere keren op toets PROG "of PROG 
te drukken.
Met de eerste druk is een gebundelde programmering van alle
dagen van de week mogelijk; Alle "dag"-pijlen knipperen.
- Voer de donkere zones in met behulp van de toets
%O
en de
lichte zones met behulp van de toets
$P
(per halfuur):
Dagcyclus - Nachtcyclus.
- Gebruik de toets
S
om in stappen van een 1/2 uur terug te
keren.
- memoriseer met de toets MODE.
Houd de toetsen %O en $P 5 seconden ingedrukt
(STANDARD) om de aangepaste programma's te vervangen
door de fabrieksinstellingen.
• "dag" verwarming: 6 - 22 uur
• "dag" sanitair warm water: 5 - 22 uur
(Laden reservoir toegestaan)
1234567
0246810
12 14 16 18 20 22 24
CC
+
-
STANDARD
MODE
PROG
PROG
1234567
0246810
12 14 16 18 20 22 24
8806N020A

"Zomer"-werking met externe voeler
De verwarming wordt's zomers automatisch uitgeschakeld als de
buitentemperatuur 2 uur lang hoger is dan de "comfort"-temperatuur.
De verwarming wordt opnieuw ingeschakeld als de
buitentemperatuur 2 uur lang lager blijft dan de "comfort"-
temperatuur.
Weergave van de storingen
De codes van de storingen die op de ketel kunnen voorkomen,
worden op de regelaar EASYMATIC vermeld.
Noteer in dat geval de storingscode en bel de installateur.
Voorbeeld met AL 50
ZZie: Handleiding van het bedieningspaneel.
Vervanging van de batterijen
Wanneer de bateerijen vervangen moeten worden, knippert het
symbool van de batterij op de display ().
Gebruik in de winker verkrijgbare alkalibatterijen type LR 6
AA 1.5V.
Geen oplaadbare batterijen gebruiken.
De display van de afstandsbediening geeft enkele seconden "reset"
aan, waarin de afstandsbediening gesynchroniseerd wordt.
De vooraf uitgevoerde afstellingen blijven in het geheugen
opgeslagen.
Om de instelling van de tijd te behouden, moet de
verwarmingsketel tijdens deze handeling onder spanning
blijven.
1234567
0246810
12 14 16 18 20 22 24
CC
+
-
1234567
0246810
12 14 16 18 20 22 24
$
#
#
#
8801N347
1
2
8801N348
4
8801N349
43
AD051
DE DIETRICH THERMIQUE
57, rue de la Gare F- 67580 MERTZWILLER - BP 30
www.dedietrich.com
