Oleo-mac Mtl 51 User manual

MTL 51(50.2 cm3)

OWNER’S MANUAL

MANUALE USO E MANUTENZIONE

BETRIEBS- UND WARTUNGSANLEITUNG

MANUEL D’UTILISATION ET D’ENTRETIEN

MANUAL DE USO Y MANTENIMIENTO

NÁVOD NA POUŽITIE A ÚDRŽBU

Pubbl. 375200117D - Giu/2016

IINTRODUZIONE

ISTRUZIONI ORIGINALI

Per un corretto impiego della mototrivella e per evitare incidenti, non iniziare il lavoro senza

aver letto questo manuale con la massima attenzione. Su questo manuale sono indicate le

spiegazioni di funzionamento dei vari componenti e le istruzioni per i necessari controlli e

per la manutenzione.

N.B. Le descrizioni e le illustrazioni contenute nel presente manuale si intendono non

rigorosamente impegnative. La Ditta si riserva il diritto di apportare eventuali

modifiche senza impegnarsi ad aggiornare di volta in volta questo manuale.

GB INTRODUCTION

TRANSLATION OF ORIGINAL INSTRUCTIONS

To correctly use the earth augers and prevent accidents, do not start work without having

first carefully read this manual. You will find explanations concerning the operation of the

various parts plus instructions for necessary checks and relative maintenance.

Note: Illustrations and specifications in this manual may vary according to Country

requirements and are subject to change without notice by the manufacturer.

FINTRODUCTION

TRADUCTION DES INSTRUCTIONS ORIGINALES

Pour un emploi correct de la tariere et pour éviter les accidents, ne commencez pas le

travail sans avoir d’abord lu attentivement le manuel. Vous trouverez les descriptions du

fonctionnement des divers composants et les instructions pour les contrôles nécessaires et

pour l’entretien.

N.B. Les descriptions et les illustrations contenues dans ce manuel n’engagent pas

rigoureusement le constructeur. La société se réserve le droit d’apporter

d’éventuelles modifications sans devoir mettre à jour à chaque fois le manuel.

DEINLEITUNG

ÜBERSETZUNG DER ORIGINALANLEITUNGEN

Lesen Sie diese Broschüre vor Arbeitsbeginn aufmerksam durch, um mit der Erdbohrgeräts

richtig umgehen zu können und Unfälle zu vermeiden. In dieser Bedienungsanleitung

finden Sie die Erklärung der Funktionsweise der verschiedenen Bauteile und Hinweise zu

den anfallenden Kontroll- und Wartungsarbeiten.

Anm.: Die in dieser Broschüre enthaltenen Beschreibungen und Abbildungen sind

unverbindlich. Der Hersteller behält sich das Recht vor, eventuelle Veränderungen

vorzunehmen, ohne jeweils vorher eine Anpassung der vorliegenden

Bedienungsanleitung vorzunehmen.

EINTRODUCCION

TRADUCCIÓN DE LAS INSTRUCCIONES ORIGINALES

Para una correcta utilización de el mototaladro y para evitar accidentes, no empiece a

trabajar sin haber leído atentamente este manual. Ud. encontrará las explicaciones de

funcionamiento de los diferentes componentes y las instruccciones para el control y

mantenimiento de la motosierra.

P.D. Las descripciones contenidas en el presente manual no se consideran

rigurosamente obligatorias. La empresa se reserva el derecho de aportar eventuales

modificaciones sin obligarse a poner al día este manual.

SK ÚVOD

PREKLAD PÔVODNÝCH POKYNOV

Nezačínajte prácu, kým si pozorne neprečítate tento návod k použitiu, predídete tak

nehodám a dozviete sa informácie, ako motorový zemný vrták správne používať. Nájdete tu

vysvetlenie ako obsluhovať rôzne časti stroja a inštrukcie na kontrolu a údržbu.

Poznámka: Ilustrácie a špecifikácie uvedené v tomto návode nie sú prísne záväzné.

Výrobca si vyhradzuje právo na vykonávanie zmien bez predchádzajúceho

upozornenia.

ATTENZIONE!!! ACHTUNG!!!

RISCHIO DI DANNO UDITIVO

NELLE NORMALI CONDIZIONI DI UTILIZZO,

QUESTA MACCHINA PUÒ COMPORTARE,

PER L’OPERATORE ADDETTO, UN LIVELLO DI

ESPOSIZIONE PERSONALE GIORNALIERO A

RUMORE PARI O SUPERIORE A

85 dB(A)

HÖRSCHADEN - RISIKO

UNTER NORMALEN

ANWENDUNGSBEDIGUNGEN KANN DIESES

GERÄT DIE BEDIENUNGSPERSON EINEM

TÄGLICHEN GERÄUSCHPEGEL VON

85 dB(A)

ODER MEHR AUSSETZEN

WARNING!!! ATENCION!!!

RISK OF DAMAGING HEARING

IN NORMAL CONDITIONS OF USE, THIS

MACHINE MAY INVOLVE A DAILY LEVEL OF

PERSONAL EXPOSURE TO NOISE FOR THE

OPERATOR EQUAL TO OR GREATER THAN

85 dB(A)

RIESGO DE DAÑO AUDITIVO

EN NORMALES CONDICIONES DE

UTILIZACIÓN, ESTA MAQUINA PUEDE

TOLERAR PARA EL OPERADOR ENCARGADO,

UN NIVEL DE EXPOSICÍON DIARIO A RUIDO

EQUIVALENTE O SUPERIOR A

85 dB(A)

ATTENTION!!!

UPOZORNENIE!!!

DANGER D’ATTEINTE A L’OUIE

L’OPERATEUR UTILISANT NORMALEMENT

CETTE MACHINE PEUTS S’EXPOSER

QUOTIDIENNEMENT A UN BRUIT EGAL

OU DEPASSANT

85 dB(A)

RIZIKO POŠKODENIA SLUCHU

ZA NORMÁLNYCH PODMIENOK POUŽÍVANIA

TOHTO PRÍSTROJA SA OSOBA, KTORÁ HO

POUŽÍVA, VYSTAVUJE DENNEJ HLADINE

HLUKU ROVNAJÚCEJ SA ALEBO VYŠŠEJ AKO

85 dB(A)

IINDICE DINHALT

INTRODUZIONE ___________________ 2

SPIEGAZIONE SIMBOLI E

AVVERTENZE DI SICUREZZA__________ 4

COMPONENTI DELLA MOTOTRIVELLA__ 5

NORME DI SICUREZZA ______________ 6

ASSEMBLAGGIO ___________________ 12

AVVIAMENTO _____________________ 14

ARRESTO MOTORE _________________ 24

UTILIZZO_________________________ 24

MANUTENZIONE___________________ 30

RIMESSAGGIO_____________________ 36

DATI TECNICI______________________ 38

DICHIARAZIONE DI CONFORMITÀ _____ 41

TABELLA DI MANUTENZIONE_________ 42

RISOLUZIONE DEI PROBLEMI _________ 45

CERTIFICATO DI GARANZIA __________ 48

ENLEITUNG _______________________ 2

ERLAUTERUNG DER SYMBOLE

UND SICHERHEITSHINWEISE _________ 4

BAUTEILE DER ERDBOHRGERÄTS______ 5

SICHERHEITSVORKERUNGEN _________ 8

MONTAGE _______________________ 13

ANLASSEN________________________ 15

MOTOR ABSTELLEN ________________ 25

GEBRAUCH _______________________ 25

INSTANDHAL______________________ 31

LÄNGERUNG______________________ 37

TECHNISCHE ANGABEN _____________ 38

KONFORMITATS-ERKLARUNG ________ 41

WARTUNGSTABELLE________________ 43

STÖRUNGSBEHEBUNG ______________ 46

GARANTIE-ZERTIFICAT ______________ 49

GB CONTENTS EINDICE

INTRODUCTION ___________________ 2

EXPLANATION OF SYMBOLS

AND SAFETY WARNINGS ____________ 4

EARTH AUGERS COMPONENTS _______ 5

SAFETY PRECAUTION _______________ 6

ASSEMBLY _______________________ 12

STARTING ________________________ 14

STOPPING THE ENGINE______________ 24

USE _____________________________ 24

MAINTENANCE ____________________ 30

STORAGE_________________________ 36

TECHNICAL DATA __________________ 38

DECLARATION OF CONFORMITY ______ 41

MAINTENANCE CHART______________ 42

TROUBLE SHOOTING CHART _________ 45

WARRANTY CERTIFICATE ____________ 48

INTRODUCCION ___________________ 2

EXPLICACION SIMBOLOS

Y ADVERTENCIÂS DE SEGURIDAD _____ 4

COMPONENTES DE MOTOTALADRO ___ 5

NORMAS DE SEGURIDAD____________ 8

MONTAJE ________________________ 13

PUESTA EN MARCHA _______________ 15

PARADA DEL MOTOR _______________ 25

UTILIZACION______________________ 25

MANTENIMIENTO __________________ 31

ALMACENAJE _____________________ 37

DATOS TECNICOS __________________ 38

DECLARACION DE CONFORMIDAD ____ 41

TABLA DE MANTENIMIENTO _________ 44

RESOLUCIÓN DE PROBLEMAS ________ 47

CERTIFICADO DE GARANTIA _________ 49

FINDEX SK OBSAH

INTRODUCTION ___________________ 2

EXPLICATION DES SYMBOLES

ET REGLES DE SECURITE_____________ 4

COMPOSANTS DE LA TARIERE ________ 5

NORMES DE SECURITE ______________ 7

ASSEMBLAGE _____________________ 12

MISE IN ROUTE ____________________ 14

ARRET DU MOTEUR ________________ 24

UTILISATION ______________________ 24

ENTRETIEN _______________________ 30

REMISSAGE _______________________ 36

DONNEES TECHNIQUES _____________ 38

DECLARATION DE CONFORMITÉ ______ 41

TABLEAU D'ENTRETIEN______________ 43

RÉSOLUTION DES PROBLÈMES________ 46

CERTIFICAT DE GARANTIE ___________ 48

ÚVOD ___________________________ 2

VYSVETLIVKY A BEZPEČNOSTNÉ

UPOZORNENIA ____________________ 4

ČASTI MOTOROVÉHO VRTÁKU________ 5

PRAVIDLÁ BEZPEČNOSTI ____________ 9

MONTÁŽ _________________________ 13

ŠTARTOVANIE _____________________ 15

ZASTAVENIE MOTORA ______________ 25

POUŽITIE_________________________ 25

ÚDRŽBA _________________________ 31

USKLADNENIE_____________________ 37

TECHNICKÉ ÚDAJE _________________ 38

VYHLÁSENIE O ZHODE______________ 41

TABUĽKA ÚDRŽBY _________________ 44

RIEŠENIE PROBLÉMOV ______________ 47

ZÁRUČNÝ LIST ____________________ 49















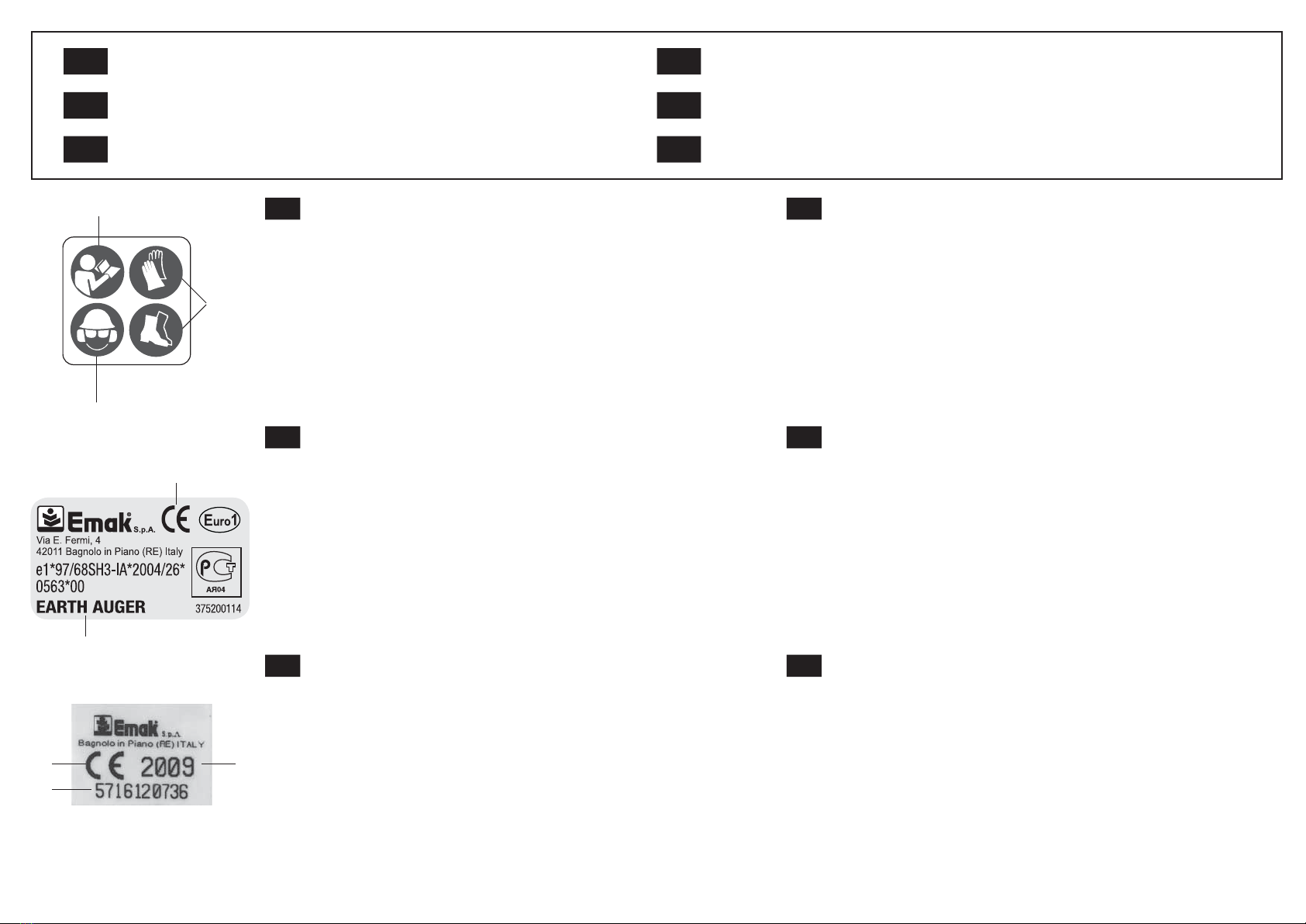

I1 - Leggere il manuale di uso e manutenzione prima di utilizzare

questa macchina.

2 - Indossare casco, occhiali e cuffie di protezione.

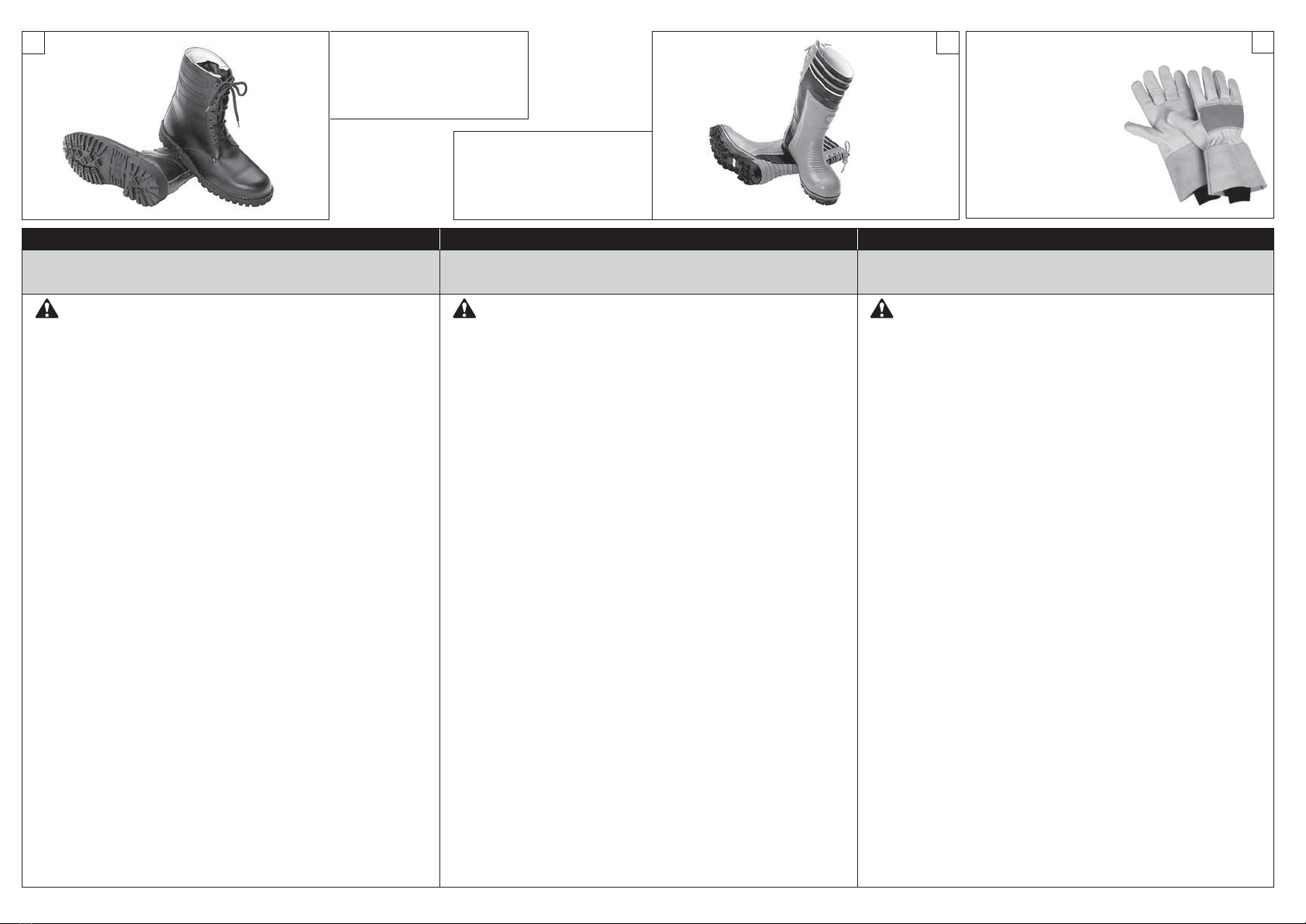

3 - Portare calzature antisdrucciolo di protezione e guanti omologati.

4 - Tipo di macchina: TRIVELLA.

5 - Numero di serie

6 - Marchio CE di conformità.

7 - Anno di fabbricazione

GB 1 - Read operator’s instruction book before operating this machine.

2 - Wear head, eye and ear protection.

3 - Wear safety shoes having skid-proof sole and type approved

gloves.

4 - Type of machine: EARTH AUGER.

5 - Serial number

6 - CE conformity marking.

7 - Year of manufacture

F1 - Lire le manuel avant d’utiliser cette machine.

2 - Porter casque, visière et protège-oreilles.

3 - Porter des chaussures antidérapantes de protection et des gants

homologués.

4 - Type de machine : TARIÈRE.

5 - Numéro de série

6 - Label CE de conformité.

7 - Année de construction

D1 - Betriebsanleitung vor der Inbetriebnahme lesen.

2 - Immer Helm, Schutzbrille und Geräuschschutz tragen.

3 - Tragen Sie rutschfeste Sicherheitsschuhe und zugelassene

Handschuhe.

4 - Gerät: ERDBOHRGERÄTE.

5 - Seriennummer

6 - CE-Zeichen.

7 - Baujahr

E1 - Antes de utilizar esta máquina, leer el manual de instrucciones.

2 - Llevar casco, gafas y auriculares de protección.

3- Utilizar calzado de seguridad antideslizante y guantes

homologados.

4 - Tipo de máquina: AHOYADOR.

5 - Número de serie

6 - Marcha CE de conformidad.

7 - Año de fabricación

SK 1 - Pred prácou s týmto prístrojom si prečítajte návod na použitie a

údržbu.

2 - Používajte ochrannú prilbu, okuliare a slúchadlá

3 - Noste homologovanú protišmykovú ochrannú obuv a rukavice.

4 - Druh stroja: VRTÁK NA JAMY

5 - Číslo série

6 - Značka zhody CE

7 - Rok výroby

ISPIEGAZIONE SIMBOLI E AVVERTENZE DI SICUREZZA DERLÄUTERUNG DER SYMBOLE-UND SICHERHEITSHINWEISE

GB EXPLANATION OF SYMBOLS AND SAFETY WARNINGS EEXPLICACION SIMBOLOS Y ADVERTENCIAS DE SEGURIDAD

FEXPLICATION DES SYMBOLES ET REGLES DE SECURITE SK VYSVETLIVKY A BEZPEČNOSTNÉ UPOZORNENIA

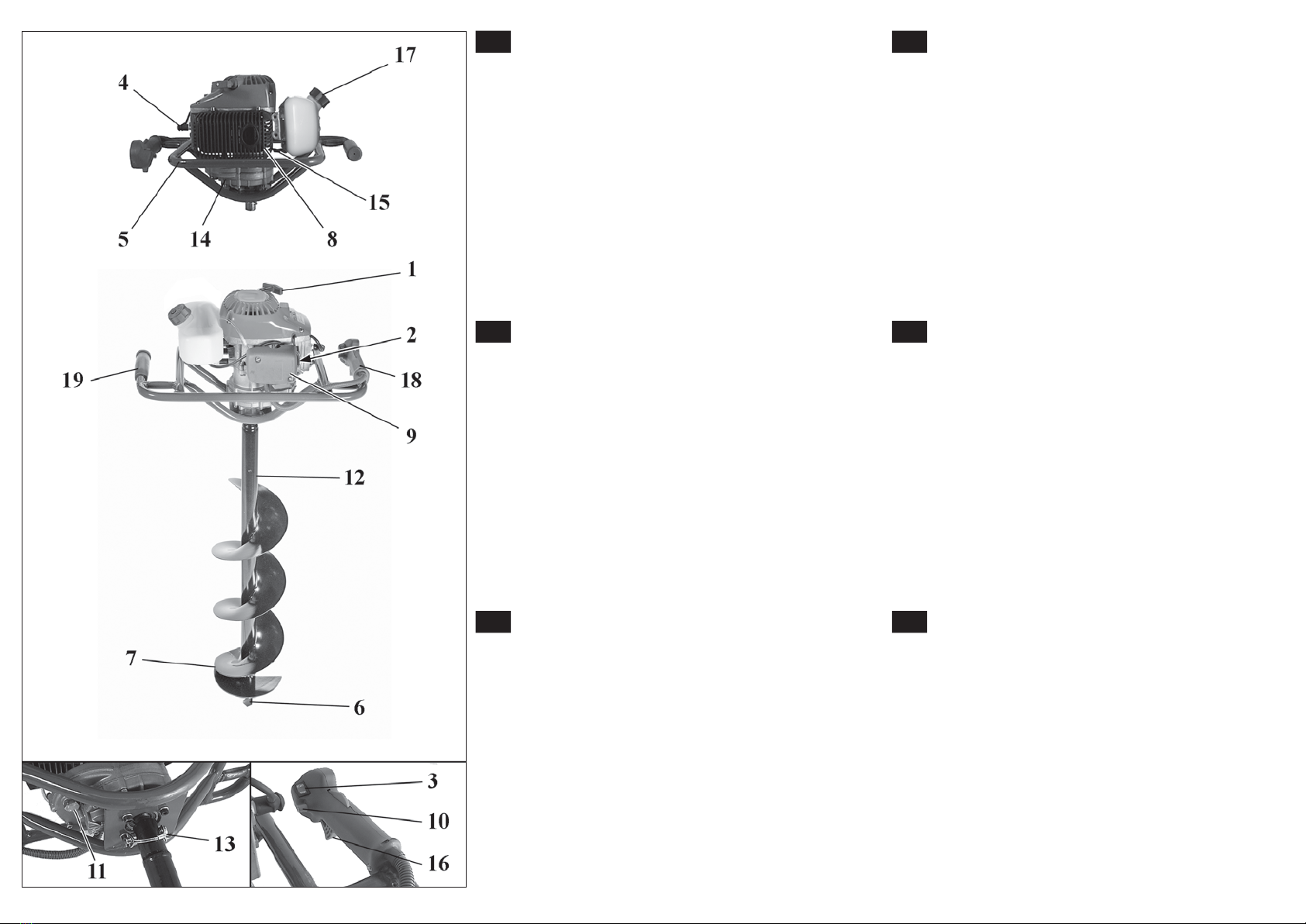

ICOMPONENTI DELLA MOTOTRIVELLA

1. Impugnatura

avviamento

2. Leva starter

3. Interruttore di massa

4. Candela

5. Barella

6. Puntale d’avvio

7. Vomere

8. Protezione marmitta

9. Coperchio filtro aria

10. Pulsante

semiaccelerazione

11. Tappo grasso riduttore

12. Punta

13. Spina fermo punta

14. Riduttore

15. Rubinetto carburante

16. Leva acceleratore

17. Tappo serbatoio

carburante

18. Impugnatura destra

19. Impugnatura sinistra

GB EARTH AUGERS COMPONENTS

1. Starter handle

2. Choke lever

3. On/off switch

4. Spark plug

5. Bar

6. Starting tip

7. Share

8. Muffler guard

9. Air filter cover

10. Half-throttle button

11. Reduction gearbox

grease cap

12. Bit

13. Bit stop pin

14. Reduction gearbox

15. Fuel tap

16. Throttle trigger

17. Fuel tank cap

18. Right handle

19. Left handle

FCOMPOSANTS DE LATARIERE

1. Poignée démarrage

2. Levier de starter

3. Interrupteur de masse

4. Bougie

5. Brancard

6. Embout de démarrage

7. Soc

8. Protection du pot

d’échappement

9. Couvercle filtre air

10. Interrupteur de demi-

accélération

11. Bouchon graisse

réducteur

12. Mèche

13. Goujon bloque-mèche

14. Réducteur

15. Robinet carburant

16. Levier accélérateur

17. Bouchon réservoir

carburant

18. Poignée droite

19. Poignée gauche

DBAUTEILE DER ERDBOHRGERÄTS

1. Handgriff

2. Chokehebel

3. Ein-/Aus-Schalter

4. Zündkerze

5. Griffrohr

6. Einstechspitze

7. Messer

8. Schalldämpferschutzgitter

9. Luftfilterdeckel

10. Halbgasarretierung

11. Untersetzungsgetriebe-

Schmierfettverschluss

12. Spitze

13. Boh

rspitzen-Arretierstift

14. Untersetzungsgetriebe

15. Kraftstoffhahn

16. Gashebel

17. Tankdeckel

18. Rechter Griff

19. Linker

Griff

ECOMPONENTES DE MOTOTALADRO

1. Empuñadura arranque

2. Palan

ca cebador

3. Interruptor de masa

4. Bujía

5. Bastidor

6. Punta de arranque

7. Cuchil

8. Protección silenciador

9. Tapa filtro de aria

10. Botón de

semiaceleración

11. Tapón grasa reductor

12. Broca

13. Pasador fijación broca

14. Reductor

15. Grifo combustible

16. Palanca de acelerador

17. Tapón depósito

combustible

18. Empuñadura derecha

19. Empuñadura izquierda

SK ČASTI MOTOROVÉHO VRTÁKU

1. Ovládacia páčka sýtiča

2. Rukoväť štartéru

3. Vypínač zapaľovania

4. Sviečka

5. Opierka

6. Hrot vrtáka

7. Radlica

8. Kryt tlmiča výfuku

9. Uzáver vzduchového

filtra

10. Tlačidlo polovičného

zrýchlenia

11. Uzáver reduktora maziva

12. Vrták

13. Držiak vrtáku

14. Reduktor

15. Palivový kohútik

16. Páčka plynu

17. Uzáver palivovej nádrže

18. Pravá rukoväť

19. Ľavá rukoväť

1234

Italiano English

NORME DI SICUREZZA SAFETY PRECAUTIONS

ATTENZIONE - La mototrivella, se ben usata, è uno

strumento di lavoro potente, veloce e ad elevate

prestazioni; se usata in modo non corretto o senza le

dovute precauzioni potrebbe diventare un attrezzo

pericoloso. Perchè il vostro lavoro sia sempre piacevole e

sicuro, rispettare scrupolosamente le norme di sicurezza

riportate qui di seguito e nel corso del manuale.

ATTENZIONE: Il sistema di accensione della vostra unità,

produce un campo elettromagnetico di intensità molto

bassa. Questo campo può interferire con alcuni

pacemaker. Per ridurre il rischio di lesioni gravi o mortali,

le persone con pacemaker dovrebbero consultare il

proprio medico e il costruttore del pacemaker prima di

utilizzare questa macchina.

ATTENZIONE! – Regolamenti nazionali possono limitare

l’uso della macchina.

ATTENZIONE – Questa mototrivella va utilizzata solamente

da una persona.

1. Non utilizzare la macchina prima di essere istruiti in modo

specifico sull’uso. L’operatore alla prima esperienza deve

esercitarsi prima dell’utilizzo sul campo.

2. La mototrivella deve essere usata solo da persone adulte, in

buone condizioni fisiche e a conoscenza delle norme d’uso.

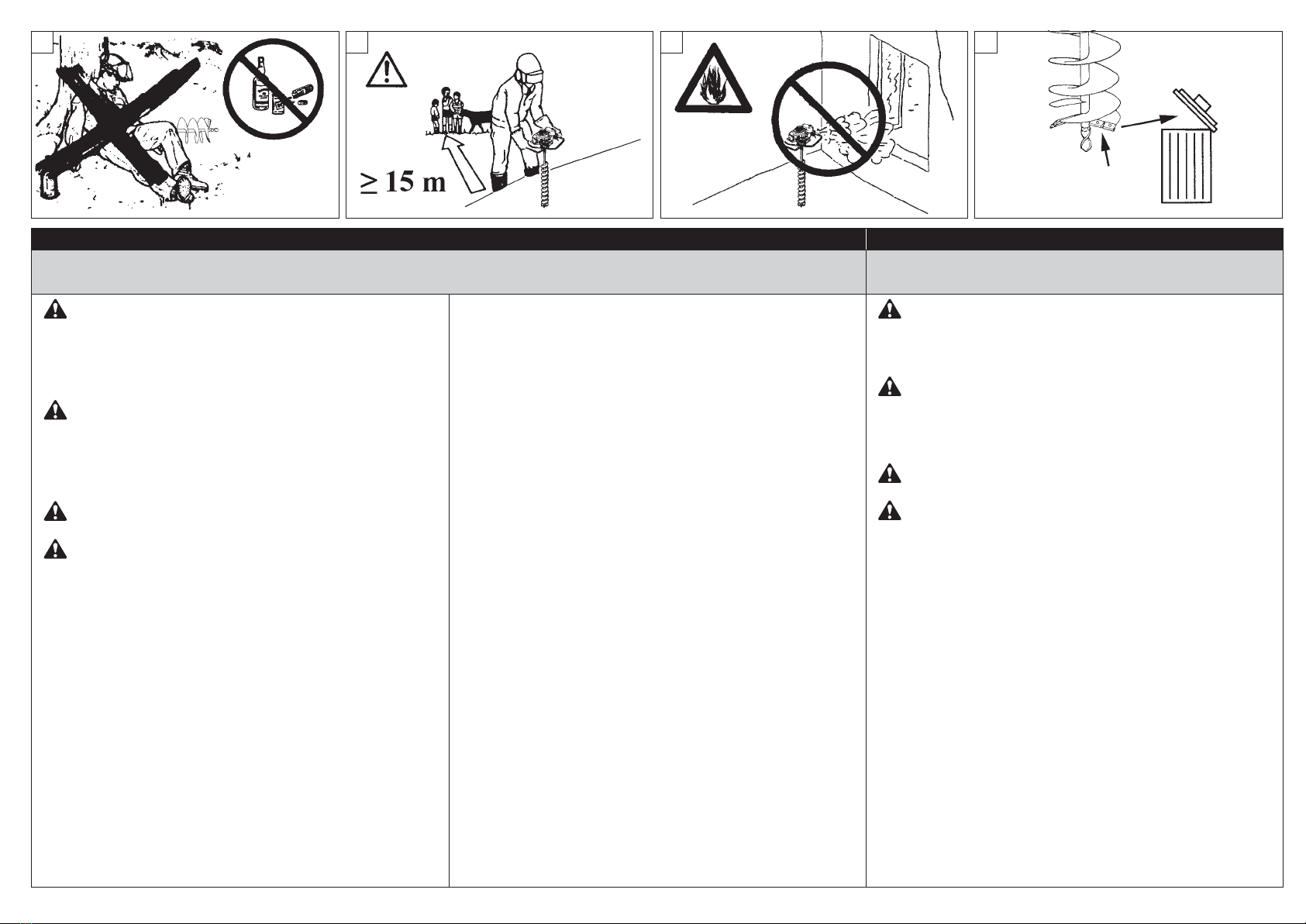

3. Non usare la mototrivella in condizioni di affaticamento fisico o

sotto l’effetto di alcool e droghe (Fig. 1).

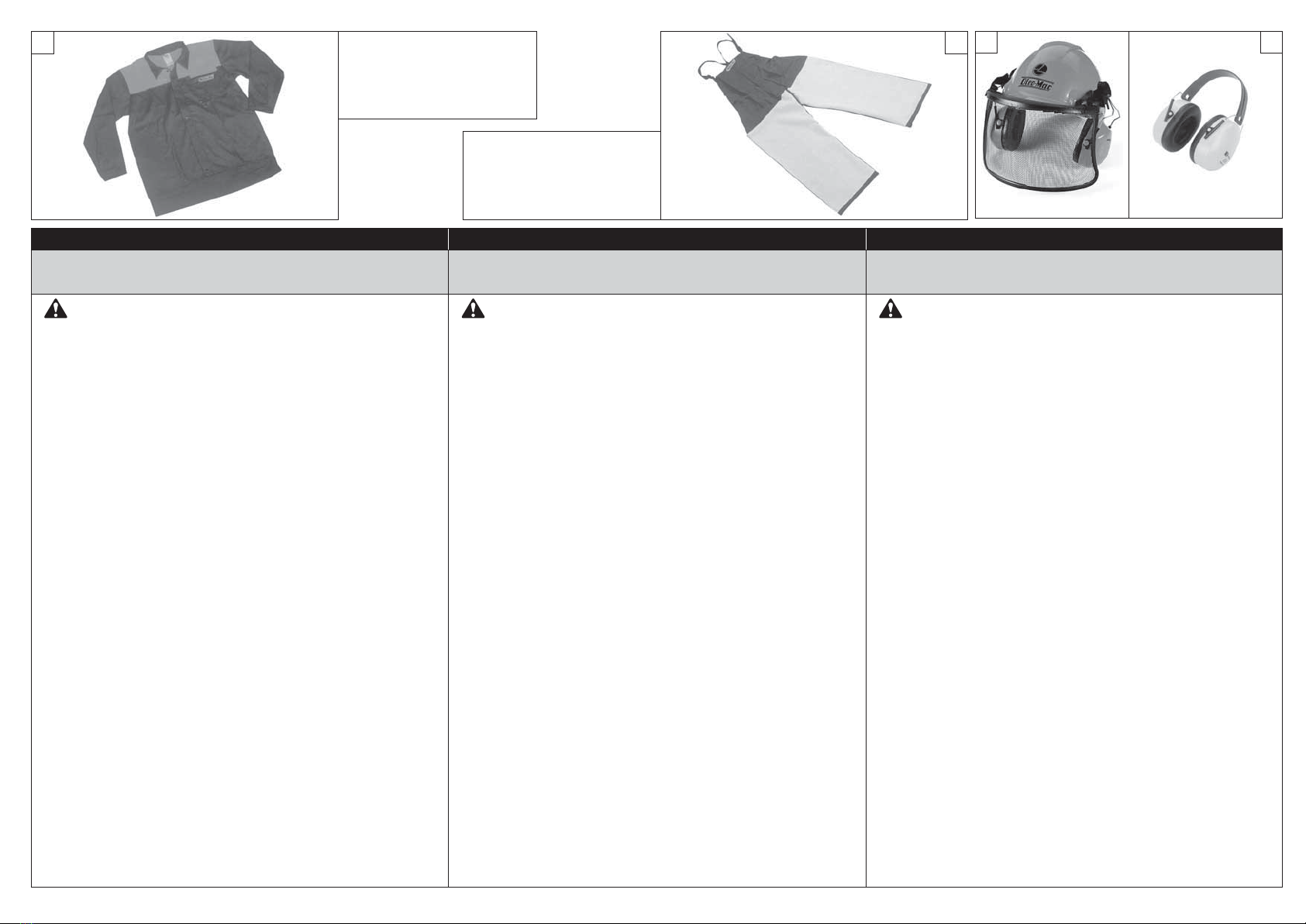

4. Non indossare sciarpe, bracciali o altro che possa essere preso

nella macchina o nella punta. Usare abiti aderenti con

protezione antitaglio (Vedi pag. 10-11).

5. Indossare scarpe protettive antisdrucciolo, guanti, occhiali,

cuffia e casco di protezione (Vedi pag. 10-11).

6. Non permettere ad altre persone di restare entro il raggio di

azione della mototrivella durante l’avviamento, la carburazione

e l’utilizzo (Fig. 2).

7. Non iniziare il lavoro finchè l’area non sia completamente pulita

e sgombra. Non lavorare in vicinanza di cavi elettrici.

8. Usare la mototrivella solo in luoghi ben ventilati, non utilizzare

in atmosfera esplosiva, infiammabile o in ambienti chiusi

(Fig. 3).

9. Trasportare la mototrivella a motore spento, con punta

smontata.

10. Sostituire la punta appena appaiono crepe o rotture (Fig. 4).

11. Non toccare la punta od eseguire manutenzioni con il motore

in moto.

12. Non effettuare mai da soli operazioni o riparazioni che non

siano di normale manutenzione. Rivolgersi soltanto ad officine

specializzate ed autorizzate.

13. Mantenere tutte le etichette con i segnali di pericolo e di

sicurezza in perfette condizioni. In caso di danneggiamenti o

deterioramenti occorre sostituirle tempestivamente

(Vedi pag. 4).

14. Non utilizzare la macchina per usi diversi da quelli indicati dal

manuale (vedi pag. 26-28).

15. Non abbandonare la macchina con il motore acceso.

16. Controllare giornalmente la mototrivella per assicurarsi che

ogni dispositivo, di sicurezza e non, sia funzionante.

17. Durante il lavoro, effettuare gli spostamenti della mototrivella

con motore al minimo.

18. Non lavorare con una mototrivella danneggiata, mal riparata,

mal montata o modificata arbitrariamente. Non togliere o

danneggiare o rendere inefficace alcun dispositivo di sicurezza.

Utilizzare solo punte del tipo indicato in tabella (Vedi pag. 39).

19. Non controllare la scintilla della candela vicino al foro del

cilindro.

20. Seguire sempre le nostre istruzioni per le operazioni di

manutenzione.

21. In caso di blocco della punta rilasciare la leva acceleratore e

arrestare immediatamente il motore.

22. In caso di necessità della messa fuori servizio della mototrivella,

non abbandonarla nell’ambiente, ma consegnarla al Rivenditore

che provvederà alla corretta collocazione.

23. Consegnate o prestate la mototrivella soltanto a persone

esperte e a conoscenza del funzionamento e del corretto

utilizzo della macchina. Consegnate anche il manuale con le

istruzioni d’uso, da leggere prima di iniziare il lavoro.

24. Rivolgetevi sempre al vostro rivenditore per qualsiasi altro

chiarimento o intervento prioritario.

25. Conservare con cura il seguente Manuale e consultarlo prima di

ogni utilizzo della macchina.

26. Non fissare la mototrivella su sostegni fissi.

27. È proibito applicare alla presa di forza della mototrivella utensili

o applicazioni che non siano quelli indicati dal costruttore.

28. Ricordare che il proprietario o l’operatore è responsabile degli

incidenti o dei rischi subiti da terzi o da beni di loro proprietà.

WARNING - If used correctly, the earth augers is a powerful,

fast, high performance tool; if used improperly or without

the due precautions it could become a dangerous tool. For

pleasant and safe work,always strictly comply with the

safety rules that follow and throughout this manual.

WARNING: The ignition system of your machine produces

an electromagnetic field of very low intensity. This field

could interfere with certain pacemakers. To reduce the risk

of serious or fatal injury, persons with pacemakers should

consult their doctor or the manufacturer of the pacemaker

before using this machine.

WARNING: – National regulations could limit use of the

machine.

WARNING – This earth auger should only be operated by

one person.

1. Do not operate the machine unless you have received specific

instruction on its use. First time users must familiarise

themselves thoroughly with the operation of the machine

before working in the field.

2. The earth augers must only be used by adults in good physical

condition with knowledge of the operating instructions.

3. Do not operate the earth augers when you are tired or fatigued

or under the effect of alcohol and drugs (Fig. 1).

4. Never wear scarves, bracelets or anything else which could be

taken up by the machine or bit. Wear close-fitting safety clothing

(look pag. 10-11).

5. Wear protective non-slip safety shoes, gloves, glasses, ear

protection and safety helmet (look pag. 10-11).

6. Do not allow other people to remain in the operating range of

the earth augers while starting, carburation and utilise (Fig. 2).

7. Do not start working until you have a clear work area. Do not

work near electric cables.

8. Only use the earth augers in well-ventilated places, do not

operate the earth augers in explosive or flammable atmospheres

or in closed environments (Fig. 3).

9. Carry the earth augers with the engine stopped, with its bit

removed.

10. Replace the bit immediately if any cracks or other damage are

present (Fig. 4).

11. Never touch the bit or carry out maintenance with the engine

running.

12. Never attempt to carry out servicing or repairs that are not part

English Français

SAFETY PRECAUTIONS NORMES DE SECURITE

ATTENTION - Utilisée correctement, la tatière est un

instrument de travail puissant et rapide qui vous donnera de

hautes prestations; utilisé de façon non correcte ou sans

adopter les précautions nécessaires, cet instrument pourrait

s’avérer dangereux. Pour que votre travail soit toujours

agréable et sûr, respectez scrupuleusement les mesures de

sécurité reportées ici et au cours du manuel.

ATTENTION : Le système de mise en marche de l'unité produit

un champ électromagnétique de très basse intensité. Ce

champ peut créer des interférences avec certains

pacemakers. Pour réduire le risque de lésions graves ou

mortelles, les porteurs de pacemaker devraient consulter

leur médecin et le fabricant du pacemaker avant d'utiliser

cette machine.

ATTENTION ! – Certains règlements nationaux pourraient

limiter l'utilisation de la machine.

ATTENTION – Cette tarière ne doit être utilisée que par une

seule personne.

1. Ne pas utiliser la machine avant de s'être informé sur les modalités

spécifiques d'utilisation. L'opérateur inexpert devrait s'exercer

avant d'utiliser la machine sur le terrain.

2. La tariere ne doit être utilisée que par des adultes en bonnes

conditions physiques et ayant pris connaissance.

3. N’utilisez pas la tariere si vous êtes physiquement fatigué ou sous

l’emprise d’alcool et de droges (Fig. 1).

4. Ne portez pas d’écharpe, de bracelets ou d’autres objets qui

pourraient se prendre dans la machine ou dans la mèche. Utilisez

des vêtements adhérents pourvus de protection anti-coupure

(Voir page 10-11).

5. Portez des chaussures de protection antidérapantes, des gants, des

lunettes, des protège-oreilles et un casque antichoc

(Voir page 10-11).

6. Ne laissez jamais personne dans le rayon d’action de la tariere

pendant le démarrage, le carburator et le utilis (Fig. 2).

7. Ne commencez pas le travail tant que l’espace n’est pas totalement

propre et libre. Ne travailler pas à proximité de fils électriques.

8. N’utilisez la tariere que dans des endroits bien aérés, ne l'utilisez

pas dans des atmosphères explosives ou inflammables ou dans

des endroits clos (Fig. 3).

9. Transportez la tariere avec le moteur coupé, après avoir démonté

la mèche.

10. Changez de mèche dès que vous remarquez des fissures ou des

cassures (Fig. 4).

11. Ne touchez pas la mèche et n’effectuez pas d’opérations d’entretien

si le moteur est en marche.

12. N’effectuez jamais seuls des opérations ou des reparations qui ne

soient pas d’entretien normal. Adressez-vous seulement à des

ateliers spécialisés et autorisés.

13. Veillez à ce que les étiquettes portant les signaux de danger et de

sécurité soient toujours en parfait état. Si elles sont détériorées,

remplacez-les sans délai (voir pag.4).

14. N'utilisez pas la machine dans un but autre que ceux indiqués dans

le manuel (voir pag. 26-28).

15. N'abandonnez pas la machine moteur en marche.

16. Contrôlez la tarière tous les jours pour vous assurer que tous les

dispositifs, de sécurité et autres, fonctionnent bien.

17. Pendant le travail, effectuez les déplacements avec la tarière en

ayant soin de mettre le moteur au ralenti.

18. Ne travaillez pas avec une tarière endommagée, mal réparée, mal

montée ou modifiée arbitrairement. Évitez d'enlever, de détériorer

ou de neutraliser les dispositifs de sécurité. Utilisez uniquement

des mèche de la type indiquée dans le tableau (Voir page 39).

19. Pour contròler l’étincelle de la bougie, ne restez pas à côte de

l’ouverture du cylindre.

20. Suivez toujours nos instructions pour les opérations d’entretien.

21. Si la pointe se bloque, relâcher le levier de l'accélérateur et arrêter

immédiatement le moteur.

22. Si votre tarière ne marche plus, ne l'abandonnez pas dans la

nature! Appelez votre revendeur habituel, qui saura résoudre la

situation.

23. Ne prêtez votre tarière qu’à des personnes expertes qui sachent la

faire fonctionner correctement. Donnez-leur aussi le manuel avec

le mode d’emploi à lire avant de commencer à travailler.

24. S’adresser a un revendeur pour toutes autres demandes ou pour

une intervention prioritaire.

25. Conservez ce manuel soigneusement et consultez-le à chaque

foisque vous devrez utiliser la machine.

26. Ne pas fixer la tarière sur les soutiens fixes.

27. Il est interdit de brancher sur le prise de force de la tarière des outils

ou des applications autres que ceux que le constructeur a

indiqués.

28. Se rappeler que le propriétaire ou l’opérateur sont responsables

des accidents ou des dommages à tiers, aux biens de leur

propriété.

of the routine maintenance. Call specialised and authorised

workshops only.

13. All labels with health hazards must be kept in good conditions.

In case of damage or deterioration, immediately substitute them

(see pag.4).

14. Do not utilize the machine for uses different from the ones

specified in the manual (see pag. 26-28).

15. Never leave the machine unattended with the engine running.

16. Check the earth augers each day to ensure that each device,

whether for safety or otherwise, is functional.

17. When working, transport the earth augers from one place to

another with the engine idling.

18. Never use a damaged, modified, or improperly repaired or

assembled earth augers. Do not remove, damage or disactivate

any of the safety devices. Only use bit of the type indicated in

the table (look pag. 39).

19. Do not test the spark plug near the cylinder hole.

20. Always follow the manufacturer’s instructions for the

maintenance operations.

21. If the bit jams, release throttle trigger and stop the engine

immediately.

22. If your earth augers is no longer usable, dispose of it properly

without damaging the environment by handing it in to your

local Dealer who will arrange for its correct disposal.

23. Only loan your earth augers to expert users who are completely

familiar with power drills operation and correct use. Give other

users the manual with operating instructions, which they should

read before using the earth augers.

24. All saw service, other than the operations shown in the present

manual, should be performed by competent personnel.

25. Keep this manual on hand and consult it before each use of the

tool.

26. Do not attach the earth augers to fixed supports.

27. It is forbidden to hitch tools or applications to the P.T.O.that are

not specified by the manufacturer.

28. Please note that the owner or the user is responsible for any

accidents or damage to third parties or their property.

1234

Deutsch Español

SICHERHEITSVORKERUNGEN NORMAS DE SEGURIDAD

ACHTUNG - Der Erdbohrgeräts ist bei fachgerechter Verwendung

ein vielseitiges, schnelles und äusserst leistungsfähiges

Arbeitsgerät; falls Sie sie falsch oder ohne die nötige Vorsicht

einsetzen, kann sie zu einer Gefahr werden. Beachten Sie bitte

daher unbedingt die Sicherheitsvorschriften die Sie nachstehend

in der Betriebsanleitung finden, damit ihre Arbeit immer

angenehm und sicher ist.

ACHTUNG: Das Zündsystem Ihres Geräts erzeugt ein

elektromagnetisches Feld geringer Stärke. Dieses Feld kann unter

Umständen Herzschrittmacher beeinflussen. Um die Gefahr

ernster oder gar tödlicher Unfälle zu reduzieren, sollten Personen

mit Herzschrittmachern vor Benutzung dieser Maschine ihren

Arzt und den Hersteller des Herzschrittmachers zu Rate ziehen.

ACHTUNG! – Nationale Verordnungen können den Gebrauch des

Geräts einschränken.

ACHTUNG – Dieses Erdbohrgerät ist ausschließlich für

Einmannbedienung vorgesehen.

1. Verwenden Sie das Gerät erst, wenn Sie in seinen Gebrauch eingewiesen

sind. Unerfahrene Benutzer müssen sich vor dem Arbeitseinsatz mit

dem Gerät vertraut machen.

2. Die Erdbohrgeräts darf nur von erwachsenen Personen in Körperlich

gutem Zustand benutzt werden, denen die Bedienungsanleitung

geläufig ist.

3. Erdbohrgeräts nicht in Ermüdungszustand verwenden oder unter der

Einwirkung von Alkohol oder Rauschgift (Abb. 1).

4. Keine Schals, Armreifen oder andere Kleidungsstücke tragen, die von

der Maschine oder der Spitze erfaßt werden können. Verwenden Sie

anliegende Schutzkleidung (siehe seite 10-11).

5. Stets rutschfestes Schuhwerk sowie Handschuhe, Schutzbrille,

Lärmschutz und Helm tragen (siehe seite 10-11).

6. Beim Starten und biem Betrieb des Erdbohrgeräts dürfen sich keine

weiteren personen im Gefahrendebereich, der Vergasung und des

Gerätes aufhalten (Abb. 2).

7. Beginnen Sie nicht mit dem Arbeiten, bevor der Arbeitsbereich nicht

vollkommen sauber und frei von Hindernissen ist. Arbeiten Sie nicht in

der Nähe von elektrischen Kabeln.

8. Achten Sie auf gute Abzugsmöglichkeiten der Abgase. Benutzen Sie das

Gerät nicht in der Nähe von explosiven oder brennbaren Stoffen oder in

geschlossenen Räumen (Abb. 3).

9. Transportieren Sie die Erdbohrgeräts nur mit stehendem Motor, mit

abgebautem Bohrer.

10. Trennspitze sofort auswechseln, sobald Risse oder Beschädigungen

auftreten (Abb. 4).

11. Bei laufendem Motor keinesfalls das Spitze der Bohrspitze anfassen oder

Wartungsarbeiten durchführen.

12. Keine Wartungseingriffe oder ausserordentliche

Instandsetzeungsarbeiten durchfüren.Wenden Sie sich ausschließlich

an spewialisierte Vertragswerkstätten.

13. Sämtliche Schilder mit den Gefahrensymbolen und Sicherheitszeichen

müssen sich in einwandfreiem Zustand benden. Bei Beschädigung

oder Unleserlichkeit müssen sie rechtzeitig ersetzt werden

(siehe Seite 4).

14. Das Gerät darf ausschließlich für die in der Betriebsanleitung

angegebenen Zwecke verwendet werden (siehe seite 27-29).

15. Die Maschine nicht mit laufendem Motor liegen lassen.

16. Kontrollieren Sie die Erdbohrgeräts täglich, um sicherzustellen, daß

sowohl die Sicherheits-sowie auch alle anderen vorrichtungen korrekt

funktionieren.

17. Beim Tragen des Erdbohrgeräts (während der Arbeit) an eine andere

Bohrstelle, den Motor.

18. Arbeiten se nicht mit beschädigter, fehlerhaft reparierter, falsch

montierter oder willkürlich abgeänderter Erdbohrgeräts. Entfernen,

beschädigen oder ändern Sie nie die Schutzvorrichtungen. Nur Spitze

von der in derTabelle angegebenen Urbilt benutzen (siehe seite 39).

19. Funke der Zündkerze nicht in Nähe der Zylinderkopf-bohrung

kontrollieren.

20. Folgen Sie bei denWartungsarbeiten stets unseren Anweisungen.

21. Bei Blockieren des Bohrers den Gashebel loslassen und den Motor sofort

abschalten.

22. Sollte es notwendig sein die Erdbohrgeräts aus dem Verkehr zu ziehen,

händigen Sie sie ihrem Vertragshändler aus, der für die entsprechende

Aufbewahrung sorgt.

23. Lassen Sie die Erdbohrgeräts nur von Personen benutzen, die das Gerät

richtig bedienen können. Geben Sie den Benutzern der Erdbohrgeräts

stets die Gebrauchsanweisung, die vor Arbeitsbeginn gelesen werden

sollte.

24. Wenden Sie sich für weitere Auskünfte stets an Ihren Fachhändler.

25. Bewahren Sie dieses Handbuch sorgfältig auf und lasen Sie es vor jeder

Inbetriebnahme der Maschine.

26. Feststehende Ständer zur Befestigung des Erdbohrgeräts.

27. Es ist untersagt an die Topfwelle der Erdbohrgeräts andere Teile als die

vom Hersteller angegebenen anzuschlleßen.

28. Der Besitzer bzw. Bediener ist in jedem Fall für die Unfälle oder Risiken

gegenüber Dritten oder deren Besitz verantwortlich.

ATENCION - El mototaladro, si se emplea correctamente, es

una herramienta de trabajo rápida y de alto rendimento; si

se usa incorrectamente o sin las debidas precauciones

puede convertirse en un instrumento peligroso. Para que

su trabajo sea siempre agradable y seguro, respete

escrupulosamente las normas de seguridad indicadas a

continuación en el presente manual.

ATENCIÓN: El sistema de encendido de su unidad produce

un campo electromagnético de muy baja intensidad. Este

campo puede interferir con algunos marcapasos. Para

reducir el riesgo de lesiones graves o mortales, las

personas con marcapasos deberían consultar a su médico

y al fabricante del marcapasos antes de utilizar esta

máquina.

¡ATENCIÓN! – El uso de la máquina puede estar limitado

por reglamentos nacionales.

ATENCIÓN – Esta ahoyadora debe ser utilizada por una

sola persona.

1. No utilizar la máquina sin antes instruirse sobre el modo de uso.

El operador deberá ejercitarse antes de utilizar la máquina por

primera vez.

2. El mototaladro debe de ser usada sólo por personas adultas, en

buenas condiciones físicas y con conocimiento de las normas de

uso.

3. No use el mototaladro si está cansado ni bajo el efecto de

alcohol y drogas (Fig. 1).

4. No llevar bufandas, brazaletes o cualquier prenda que pueda

engancharse en la máquina o en la broca. Usar vestidos

adherentes con protección anticorte (Vea pag. 10-11).

5. Usar zapatos protectivos antideslizantes, guantes, gafas,

auriculares y casco de protección (Vea pag. 10-11).

6. No permita que otras personas permanezcan en el radio de

acción de el mototaladro durante su puesta en marcha, la

carburacion o la utilización (Fig. 2).

7. No iniciar el trabajo hasta que el área no esté completamente

limpia y despejada. No se deben de efectuar trabajar en las

cercanías de cables eléctricos.

8. Usar el mototaladro sólo en lugares bien ventilados, no usar en

atmósfera explosiva, inflamable o en ambientes cerrados (Fig. 3).

9. Transportar el mototaladro con el motor apagado, con la broca

desmontada.

10. Cambie la broca en cuanto aperezcan rajaduras o roturas (Fig. 4).

Español Slovensky

NORMAS DE SEGURIDAD PRAVIDLÁ BEZPEČNOSTI

UPOZORNENIE - Ak je motorový zemný vrták správne

používaný, je rýchlym pomocníkom a pohodlným a

účinným nástrojom. Pokiaľ je používaný nesprávne alebo

bez správnych pravidiel bezpečnosti, môže sa stať

nebezpečným nástrojom. Aby bola vaša práca vždy

príjemná a bezpečná, dodržiavajte prísne bezpečnostné

pravidlá, ktoré sú uvedené v tomto návode na použitie.

POZOR: Štartovací systém jednotky produkuje

elektromagnetické pole veľmi nízkej intenzity. Toto pole

môže rušiť činnosť niektorých pacemakerov. Na zníženie

rizika vážnych alebo smrteľných poranení, by sa osoby s

pacemakerom mali poradiť so svojím lekárom a výrobcom

pacemakera ešte pred používaním tohto stroja.

UPOZORNENIE! – Používanie stroja môžu obmedzovať

vnútroštátne predpisy.

POZOR – Tento motorový vrták je určený na používanie

jednou osobou.

1 - Motorovú pílu nepoužívajte skôr, ako ste boli poučení o jej

špecifickom používaní. Začiatočníci by si mali pred prácou

obsluhu stroja vyskúšať.

2 - Motorový zemný vrták musí byť používaný len dospelými

osobami, v dobrej fyzickej kondícii a so znalosťou pravidiel na

použitie.

3 - Nepoužívajte zemný vrták, keď ste unavení alebo pod

vplyvom alkoholu alebo omamných látok (Obr. 1).

4 - Nepoužívajte šatky, náramky alebo iné veci, ktoré by mohli byť

zachytené prístrojom alebo vrtákom. Noste len priliehavý

pracovný odev s ochranou proti rozrezaniu (pozri str. 10-11).

5 - Používajte ochranné protišmykové topánky, ochranné

rukavice, okuliare, slúchadlá a prilbu (pozri str. 10-11).

6- Nikdy nedovoľte, aby okolostojaci zostávali vo vašom

pracovnom priestore pri štartovaní, splyňovaní a používaní

(Obr.2).

7 - Nezačínajte prácu, ak pracovný priestor nie je úplne vyčistený

a vyprázdnený. Nepracujte v blízkosti elektrických káblov.

8 - Zemný vrták používajte iba v dobre vetraných priestoroch,

nepoužívajte ho vo výbušnom, horľavom prostredí alebo v

uzavretých priestoroch (Obr. 3).

9 - Zemný vrták prenášajte len so zastaveným motorom a s

odmontovaným vrtákom.

10 - Ak vzniknú štrbiny alebo praskliny, vrták okamžite vymeňte

(Obr.4).

11 - Ak je motor spustený, nechytajte vrták a nerobte údržbu.

12 - Okrem bežnej údržby nikdy nerobte zásahy alebo opravy

sami. Obráťte sa iba na špecializované a autorizované servisy.

13 - Všetky štítky a nálepky s výstražnou signalizáciou udržiavajte

v dokonalom stave. V prípade poškodenia alebo

opotrebovania ich treba včas vymeniť (Pozrite str. 4).

14 - Stroj nepoužívajte na iné účely ako sú uvedené v návode

(pozrite ods. 27-29).

15 - Stroj nenechávajte bez dozoru, ak je zapnutý jeho motor.

16 - Denne kontrolujte zemný vrták, aby ste sa ubezpečili sa, že je

každé zariadenie, bezpečnostné alebo nie, funkčné.

17 - Počas práce sa presúvajte s motorom na voľnobehu.

18 - Nepracujte s poškodeným, zle opraveným, nesprávne

zmontovaným alebo ľubovolne upraveným zemným vrtákom.

Neodstraňujte alebo nedeaktivujte bezpečnostné zariadenia.

Používajte iba vrtáky typu uvedeného v tabuľke (pozri str. 39).

19 - Nekontrolujte iskru sviečky v blízkosti otvoru valca.

20 - Vždy dodržiavajte pokyny výrobcu týkajúce sa údržby.

21 - V prípade zablokovania vrtáku uvoľnite páku plynu a okamžite

zastavte motor.

22 - Pokiaľ zemný vrták už nemožno používať, zlikvidujte ho v

súlade s predpismi na ochranu životného prostredia a

nakladanie s odpadmi. Vyhľadajte vášho miestneho predajcu,

ktorý zariadi jeho správnu likvidáciu.

23 - Požičiavajte zemný vrták len takým používateľom, ktorí sú

oboznámení s návodom na obsluhu na používanie motorovej

píly. Dajte ďalším užívateľom návod k dispozícií tak, aby si

mohli pred použitím píly, návod prečítať.

24 - V prípade potreby akéhokoľvek ďalšieho objasnenia alebo

zásahu sa vždy sa obráťte na vášho predajcu.

25 - Tento návod starostlivo uschovajte a pred každým použitím

ho konzultujte.

26 - Motorový zemný vrták neupevňujte na pevné podpery.

27 - Na zemný vrták neupevňujte náradia a zariadenia, ktoré nie sú

stanovené výrobcom.

28 - Nezabudnite, že majiteľ alebo obsluhujúci pracovník nesú

zodpovednosť za úrazy alebo riziká pre iné osoby, ako aj za ich

majetok.

11. No toque la broca. Realice las operaciones de mantenimiento

con el motor parado.

12. No realice nunca Ud. mismo las operaciones o reparaciones,

salvo las de mantenimiento normal. Dirijirse a talleres

especializados y autorizados.

13. Mantenga todas las etiquetas con las señales de peligro y

seguridad en perfectas condiciones. Si alguna se estropea,

sustitúyala de inmediato (vea pag.4).

14. No utilice la máquina para una aplicación distinta de las que se

indican en el manual (vea pag. 27-29).

15. No abandonar la máquina en el motor encendido.

16. Controlar diariamente el mototaladro para asegurarse de que

funcionan todos los dispositivos.

17. Al desplazarse, durante el trabajo, mantenga el motor del

mototaladro en ralenti.

18. No trabajar con un mototaladro dañado, mal reparado, mal

montado o modicado arbitrariamente. No quite, dañe, o vuelva

inecaz ningún dispositivo de seguridad. Utilizar unicamente

broca del ltipo indicado en el quadro (Vea pag. 39).

19. No controle la chispa de la bujía cerca de su alojamiento en el

cilindro.

20. Seguir siempre nuestras instrucciones para las operaciones de

mantenimiento.

21. Si la barrena se bloquea, suelte la palanca del acelerador y pare

inmediatamente el motor.

22. Si se necesita poner fuera de servicio el mototaladro, no se debe

de abandonar en el medio ambiente, se aconseja entregarla al

Distribuidor que proveerá a su correcta colocación.

23. Dar (prestar) el mototaladro solamente a personas expertas o

con conocimiento del funcionamiento y del correcto uso. Prestar

conjuntamente el manual de instrucciones de uso, que se

deberá leer antes de comenzar el trabajo.

24. Dirigirse siempre a su vendedor para cualquier otra aclaraciòn o

intervenciòn prioritaria.

25. Conservar cuidadosamente el presente manual de instrucciones

y consultarlo en cada ocasión en que la máquina sea utilizada.

26. Fijar el mototaladro sòlo en los soportes jos.

27. Está prohibido aplicar a la toma de fuerza de el mototaladro

utensillos o accesorios que no sean los indicados por el

constructor.

28. El propietario o el usuario es responsable de los riesgos y

accidentes sufridos por terceros y de los daños sufridos por

bienes.

Size S p.n. 3155039

Size M p.n. 3155040

Size L p.n. 3155041

Size XL p.n. 3155042

Size XXL p.n. 3155043

Size S p.n. 001001370A

Size M p.n. 001000849B

Size L p.n. 001000850B

Size XL p.n. 001000851B

Size XXL p.n. 001000852B

13A 3B

p.n. 001001283BR p.n. 001000835

Italiano English Français

ABBIGLIAMENTO PROTETTIVO DI SICUREZZA SAFETY PROTECTIVE CLOTHING VÊTEMENTS DE PROTECTION

Quando si lavora con la mototrivella usare

sempre un abbigliamento protettivo di

sicurezza omologato. L’uso dell’abbigliamento

protettivo non elimina i rischi di lesione, ma riduce

gli effetti del danno in caso di incidente. Fatevi

consigliare dal vostro rivenditore di fiducia per la

scelta dell’abbigliamento adeguato.

L’abbigliamento deve essere adatto e non d’impaccio.

Indossare un abito aderente protettivo. La giacca

(Fig.1) e la salopette (Fig. 2) di protezione Oleo-Mac

è l’ideale. Non portare abiti, sciarpe, cravatte o monili

che potrebbero impigliarsi nella sterpaglia. Raccogliere

i capelli lunghi e proteggerli (per esempio con un

foulard, un berretto, un casco, ecc.)

Indossare scarpe o stivali di sicurezza muniti di

suole antisdrucciolo e puntali d’acciaio (Fig. 4-5).

Indossare il casco protettivo (Fig. 3A) in luoghi dove

possono cadere oggetti.

Indossare gli occhiali o la visiera protettivi.

Applicare protezioni dai rumori; per esempio le

cuffie (Fig. 3B) o i tappi. L’uso delle protezioni per

l’udito richiede maggior attenzione e prudenza, perché

la percezione di segnali acustici di pericolo (grida,

allarmi, ecc.) è limitata.

Calzare guanti (Fig. 6) che permettano il massimo

assorbimento delle vibrazione.

Oleo-Mac offre una gamma completa di

equipaggiamento per la sicurezza.

While working with the earth augers, always

use safety protective approved clothing. The

use of protective clothing does not eliminate

injury risks, but reduces injury effects in case of

accident. Consult your trusted supplier to choose

an adequate equipment.

The clothing must be proper and not an obstacle. Wear

adherent protective clothing. Oleo-Mac protective

jackets (Fig. 1) end dungarees (Fig. 2) are ideal. Do

not wear clothes, scarves, ties or bracelets that can

stuck into twigs. Tie up and protect long hair (example

with foulards, caps, helmets, etc.).

Safety shoes or boots having skid-proof sole and

anti-piercing insert (Fig. 4-5).

Wear protective helmet (Fig. 3A) in places where

there can be falling objects.

Wear protective goggles or face screens!

Use protections against noises; for example noise

reduction ear guards (Fig. 3B) or earplugs. The use

of protections for the ear requests much more

attention and caution, because the perception of

danger audio signals (screaming, alarms, etc.) is limited.

Wear gloves (Fig. 6) that permit the maximum

absorption of vibrations.

Oleo-Mac offers a complete range of safety

equipments.

Toujours porter des vêtements de protection

homologués pour utiliser de la tariere. Le port

de vêtements de protection n'élimine pas les

risques de blessure mais il peut en réduire les

effets en cas d'accident. Demandez conseil à votre

revendeur habituel pour choisir le vêtement qui

répond le mieux à vos exigences.

Assurez-vous que le vêtement choisi ne gêne pas les

mouvements. Portez un vêtement de protection près

du corps. La veste (Fig. 1) et la salopette (Fig. 2) de

protection Oleo-Mac sont l’idéal. Ne portez pas de

vêtements, écharpes, cravates ou bijoux qui

risqueraient de s'accrocher dans les buissons. Nouez

les cheveux longs et protégez-les (par exemple avec un

foulard, un béret, un casque, etc. ..).

Portez des chaussures ou des bottes de protection

avec semelles antiglisse et pointes en acier (Fig. 4-5).

Portez un casque de protection (Fig. 3A) dans les endroits

où des objets risquent de tomber.

Portez des lunettes ou une visière de protection!

Utilisez des dispositifs protégeant contre les

émissions sonores; casque (Fig. 3B) ou boules dans

les oreilles. Rappelez-vous d'être extrêmement

prudents lorsque vous utilisez ce genre de protection

car la perception des signaux acoustiques de danger

(cris, alarmes, etc. ..) est réduite.

Portez des gants (Fig. 6) qui absorbent le plus

possible les vibrations.

Oleo-Mac offre une gamme complète

d'équipements de sécurité.

Size 41 p.n. 001000975B

Size 42 p.n. 001000976B

Size 43 p.n. 001000977B

Size 44 p.n. 001000978B

Size 45 p.n. 001000979B

Size 41 p.n. 001001079A

Size 42 p.n. 001001080A

Size 43 p.n. 001001081A

Size 44 p.n. 001001082A

Size 45 p.n. 001001083A

Size S p.n. 3155029

Size M p.n. 3155030

Size L p.n. 3155031

Size XL p.n. 3155032

Size XXL p.n. 3155033

Deutsch Español Slovensky

SICHERHEITS-/SCHUTZKLEIDUNG INDUMENTOS DE SEGURIDAD OCHRANNÝ ODEV

Bei der Arbeit mit der Erdbohrgeräts muss

der Bediener daher immer zugelassene

Sicherheits-/Schutzkleidung tragen. Durch

die Benutzung der Schutzkleidung wird die

Verletzungsgefahr zwar nicht beseitigt, aber die

Auswirkungen des Schadens im Falle eines Unfalls

reduziert. Ihr Fachhändler berät Sie gern bei der

Wahl der richtigen Schutzkleidung.

Die Kleidung muss geeignet sein und darf die Arbeit

nicht behindern.Tragen Sie anliegende Schutzkleidung.

Die Jacke (Abb.1) und die Latzhose (Abb. 2) von

Oleo-Mac sind ideal. Tragen Sie keine Kleider, Schals,

Krawatten oder Schmuckstücke, die sich im Gestrüpp

verfangen könnten. Binden Sie langes Haar zusammen

und schützen Sie es (zum Beispiel mit einem Schal,

einer Mütze, einem Helm usw.)

Tragen Sie Sicherheitsschuhe oder -stiefel mit

rutschfesten Sohlen und Stahlkappen (Abb. 4-5).

Setzen Sie an Orten, an denen Gegenstände

herunterfallen können, den Schutzhelm (Abb. 3A) auf.

Benutzen Sie die Schutzbrille oder das Schutzvisier!

Benutzen Sie einen Gehörschutz; zum Beispiel den

Gehörschutz mit Bügel (Abb. 3B) oder die

Gehörschutzstöpsel. Die Verwendung eines

Gehörschutzes erfordert erhöhte Aufmerksamkeit und

Vorsicht, denn die Wahrnehmung akustischer

Warnsignale (Rufe, Alarme usw.) wird dadurch

eingeschränkt.

Tragen Sie Handschuhe (Abb.6), mit denen die

Vibrationen maximal gedämpft werden.

Oleo-Mac bietet ein komplettes Sortiment von

Sicherheitsausrüstungen.

Para trabajar con el mototaladro, colocarse

siempre indumentos de seguridad

homologados. El uso de elementos de seguridad

no elimina los riesgos de lesiones pero reduce

los daños en caso de accidente. Consultar con el

vendedor de la máquina sobre los indumentos

adecuados.

La ropa debe ser cumplir su función de protección y ser

cómoda. Utilizar ropa adherente y protectora. La

chaqueta (Fig. 1) y peto (Fig. 2) Oleo-Mac son

ideales. No llevar ropa, bufandas, corbatas o adornos

que puedan ser atrapados por la maleza. Recogerse el

cabello largo y cubrirse, por ejemplo con un pañuelo,

una gorra o un casco.

Utilizar zapatos o botas de seguridad con suela

antideslizante y punteras de acero (Fig. 4-5).

Colocarse el casco de protección (Fig. 3A) en los lugares

donde puedan caer objetos.

¡Utilizar siempre las gafas o la visera de protección!

Emplear elementos de protección contra el ruido,

como auriculares (Fig. 3B) o tapones. El uso de las

protecciones para el oído exige mayor atención y

prudencia porque se reduce la percepción de las

señales sonoras de peligro (gritos, alarmas, etc.).

Ponerse guantes (Fig. 6) que absorban el máximo

posible las vibraciones.

Oleo-Mac ofrece un equipamiento de seguridad

completo.

Pri práci so zemným vrtákom si vždy oblečte

homologovaný bezpečnostný ochranný odev.

Použitie ochranného odevu neodstráni

nebezpečenstvo úrazu, ale v prípade nehody zníži

jeho dôsledky. Pri výbere vhodného odevu si

nechajte poradiť svojím predajcom.

Odev musí byť vhodný k danej práci a pohodlný. Noste

priliehavý ochranný odev. Ideálny pracovný odev je

kabát (Obr. 1) a pracovné nohavice (Obr. 2)

Oleo-Mac. Nenoste odevy, šály, kravaty alebo prívesky,

ktoré by sa mohli zachytiť v kroví. Ak máte dlhé vlasy,

dajte ich do gumičky a zakryte ich (napr. šatkou alebo

baretkou alebo prilbou, atď.).

Noste ochranné topánky vybavené protišmykovou

podrážkou a oceľovými špičkami (Obr. 4-5).

V miestach, kde by vám mohlo niečo spadnúť na hlavu,

noste ochrannú prilbu (Obr. 3A).

Používajte ochranné okuliare alebo štít.

Používajte chrániče proti hluku, napr. slúchadlá

(Obr. 3B) alebo ušné tampóny. Používanie pomôcok

na ochranu sluchu vyžaduje väčšiu pozornosť a

opatrnosť, pretože pracovník horšie vníma výstražné

zvukové signály (krik, zvukové výstrahy a pod.).

Používajte rukavice (Obr. 6), ktoré umožňujú

maximálne pohltenie vibrácií.

Oleo-Mac ponúka kompletnú radu bezpečnostných

vybavení.

123

Italiano English Français

ASSEMBLAGGIO ASSEMBLY ASSEMBLAGE

LUBRIFICANTE PER RIDUTTORE (Fig. 1)

ATTENZIONE! - La mototrivella è fornita con grasso

TAMOIL TAMLITH GREASE 2 (150 g) all’interno del

riduttore.

Verificare la presenza del grasso, tramite la vite (A) sotto al

riduttore.

MONTAGGIO PUNTE (Fig. 2-3)

Introdurre l’albero del riduttore (B) nella sede sulla punta (D)

e fissarlo con l’apposito spinotto (C).

ATTENZIONE! - Non cambiare il rapporto di riduzione

del riduttore. Potrebbero cambiare le caratteristiche

della macchina e verificarsi delle reazioni non

previste della stessa.

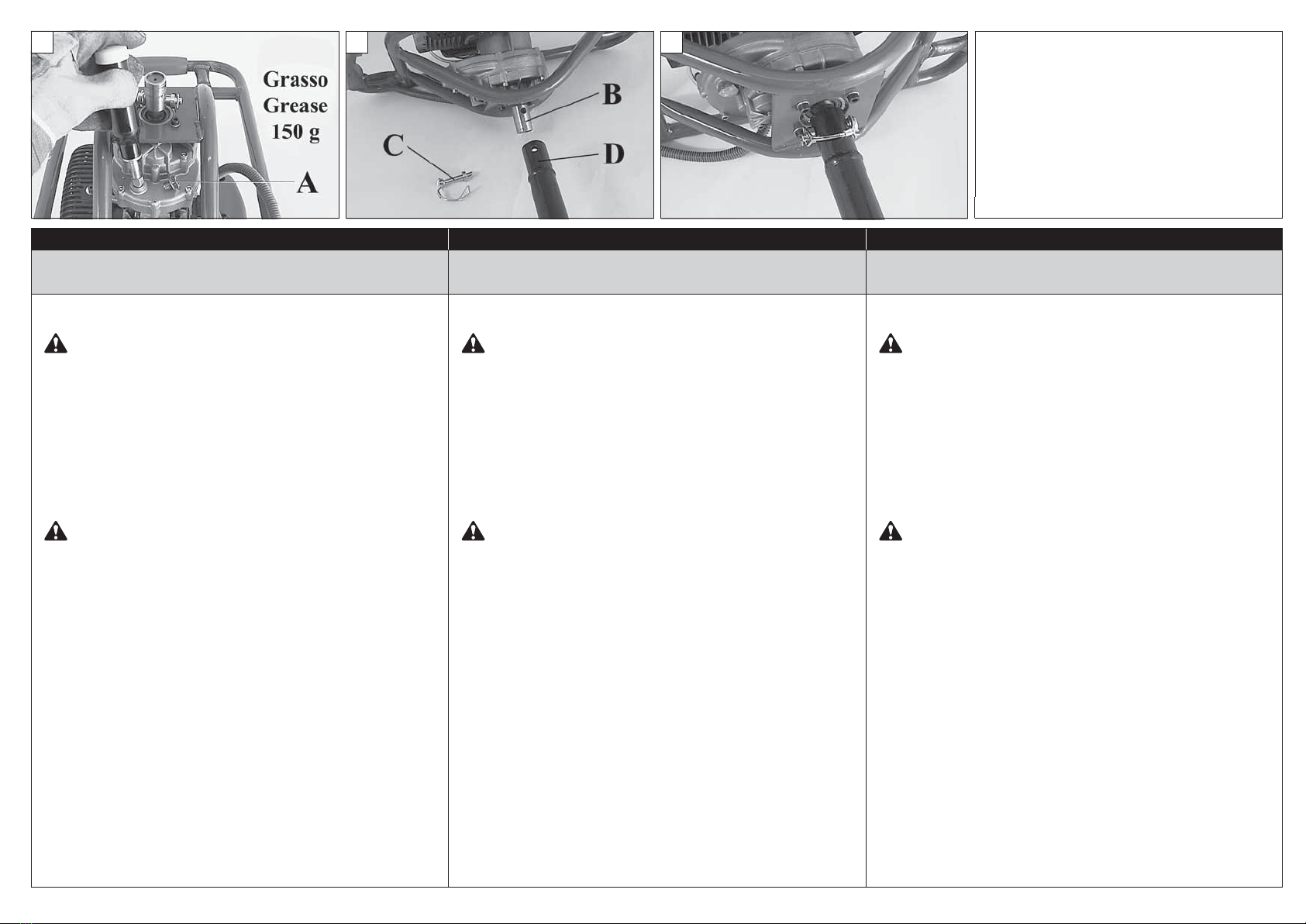

LUBRICANT FOR REDUCTION GEARBOX (Fig. 1)

WARNING! - The earth augers is supplied with

TAMOIL TAMLITH GREASE 2 (150 g) grease in the

reduction gearbox.

Remove the screw (A) under the reduction gearbox and

check for the presence of grease.

FITTING BITS (Fig. 2-3)

Fit the reduction shaft (B) into the seat on the bit (D) and

secure it using the appropriate gudgeon pin (C).

WARNING! - Do not change the ratio of the reduction

gearbox. The characteristics of the machine could

change and unforeseen reactions could occur.

LUBRIFIANT POUR REDUCTEUR (Fig. 1)

ATTENTION! - La tarière est fournie avec de la graisse

TAMOIL TAMLITH GREASE 2 (150 g) dans le

réducteur.

Vérifier la présence de la graisse en enlevant la vis (A) sous le

réducteur.

MONTAGE MECHES (Fig. 2-3)

Intruduisez l’arbre de réducteur (B) dans son siège sur la

mèche (D) et fixez-le à l’aide de son goujon (C).

ATTENTION ! - Ne changez pas le rapport de

réduction du réducteur. Ce changement pourrait

entraîner le changement des caractéristiques de la

machine et provoquer des réactions non prévues

par cette dernière.

Deutsch Español Slovensky

MONTAGE MONTAJE MONTÁŽ

SCHMIERSTOFF FÜR DAS UNTERSETZUNGSGETRIEBE

(Abb. 1)

ACHTUNG! - Das Erborhgerat wird von unserer Firma

mit Schmierfett TAMOIL TAMLITH GREASE 2 (150 g) im

Untersetzungsgetriebe geliefert.

Durch Herausdrehen der Scraube (A) prüfen, ob Fett enthalten

ist.

MONTAGEVON BOHRER (Abb. 2-3)

Welle des Untersetzungsgetriebes (B) in ihren Sitz (D) in der

Bohrer einführen und mit dem Sicherheitsstift (C) sichern.

ACHTUNG! - Das Untersetzungsverhältnis der

Untersetzung nicht verändern. Dies könnte zu einer

Veränderung der Eigenschaften der Maschine und zu

einer unvorhergesehenen Verhaltensweise derselben

führen.

LUBRICANTE PARA REDUCTOR (Fig. 1)

ATENCION! - El mototaladro se entrega con grasa

TAMOIL TAMLITH GREASE 2 (150 g) en el reductor.

Controlar la presencia de grasa a trevés del tornillo (A) sita

debajo del reductor.

MONTAJE BROCAS (Fig. 2-3)

Introduzca el eje del reductor (B) en el alojamiento de la

broca (D) y fijelo con el correspondente pasador (C).

ATENCION! - No se debe de cambiar la relación de

desmultiplicación del reductor. Podrían cambiar las

características de la máquina y verificarse reacciones

no previstas de la misma.

MAZIVO PRE REDUKTOR (Obr. 1)

UPOZORNENIE! - Vo vnútri reduktora zemného

vrtáku je mazivo TAMOIL TAMLITH GREASE 2

(150 g).

Skontrolujte prítomnosť maziva pomocou skrutky (A) pod

reduktorom.

MONTÁŽ VRTÁKOV (Obr. 2-3)

Vložte násadu reduktora (B) do miesta na vrtáku (D) a

upevnite ho príslušným piestnym čapom (C).

UPOZORNENIE! - Nemeňte pomer redukcie

reduktora. Mohli by sa zmeniť technické parametre

prístroja a spôsobiť nepredpokladané reakcie.

91011

Italiano English Français

AVVIAMENTO STARTING MISE IN ROUTE

CARBURANTE

ATTENZIONE: la benzina è un carburante

estremamente infiammabile. Usare estrema cautela

quando si manipola la benzina o una miscela di

combustibili. Non fumare o portare fuoco o fiamme

vicino al carburante o alla macchina (Fig.9).

· Per ridurre il rischio di incendio e di farsi bruciature,

maneggiare con cura il carburante. È altamente

infiammabile.

· Agitare e mettere il combustibile in un contenitore

approvato per il carburante (Fig.10).

· Miscelare di combustibile all'aperto dove non ci siano

scintille o fiamme.

· Posizionare su di un terreno sgombro, fermare il motore e

lasciare raffreddare prima di effettuare il rifornimento.

· Allentare il tappo del carburante lentamente per rilasciare la

pressione e per evitare la fuoriuscita di carburante.

· Serrare saldamente il tappo carburante dopo il rifornimento.

Le vibrazioni possono causare un allentamento del tappo e

la fuoriuscita di carburante.

· Asciugare il combustibile fuoriuscito dall'unità. Spostare la

macchina a 3 metri di distanza dal sito di rifornimento prima

di avviare il motore (Fig.11).

· Non tentare mai di bruciare combustibile fuoriuscito in

qualsiasi circostanza.

· Non fumare durante la manipolazione del combustibile o

durante il funzionamento della macchina.

· Stoccare il carburante in un luogo fresco, asciutto e ben

ventilato.

· Non stoccare il combustibile in luoghi con foglie secche,

paglia, carta, ecc.

· Conservare l'unità e il carburante in luoghi in cui i vapori di

carburante non vengano a contatto con scintille o fiamme

libere, bollitori di acqua per riscaldamento, motori elettrici o

interruttori, forni, ecc.

· Non togliere il tappo del serbatoio quando il motore è in

funzione.

· Non utilizzare combustibile per operazioni di pulizia.

· Fare attenzione a non spargere carburante sul proprio

abbigliamento.

FUELING

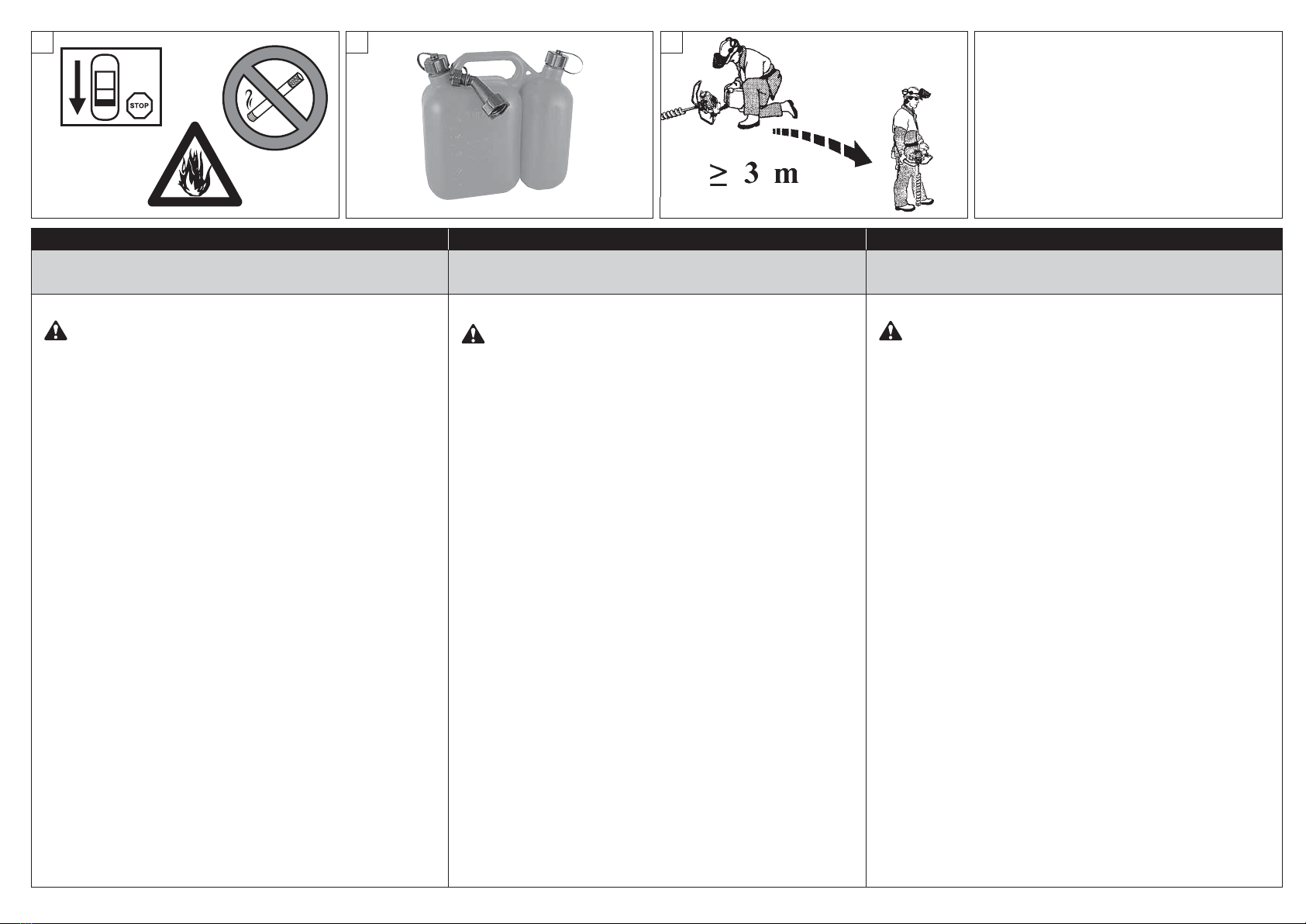

WARNING: Gasoline is an extremely flammable fuel.

Use extreme caution when handling gasoline or fuel

mix. Do not smoke or bring any fire or flame near to

the fuel or the machine (Fig. 9).

· To reduce the risk of fire and burn injury, handle fuel with

care. It is highly flammable.

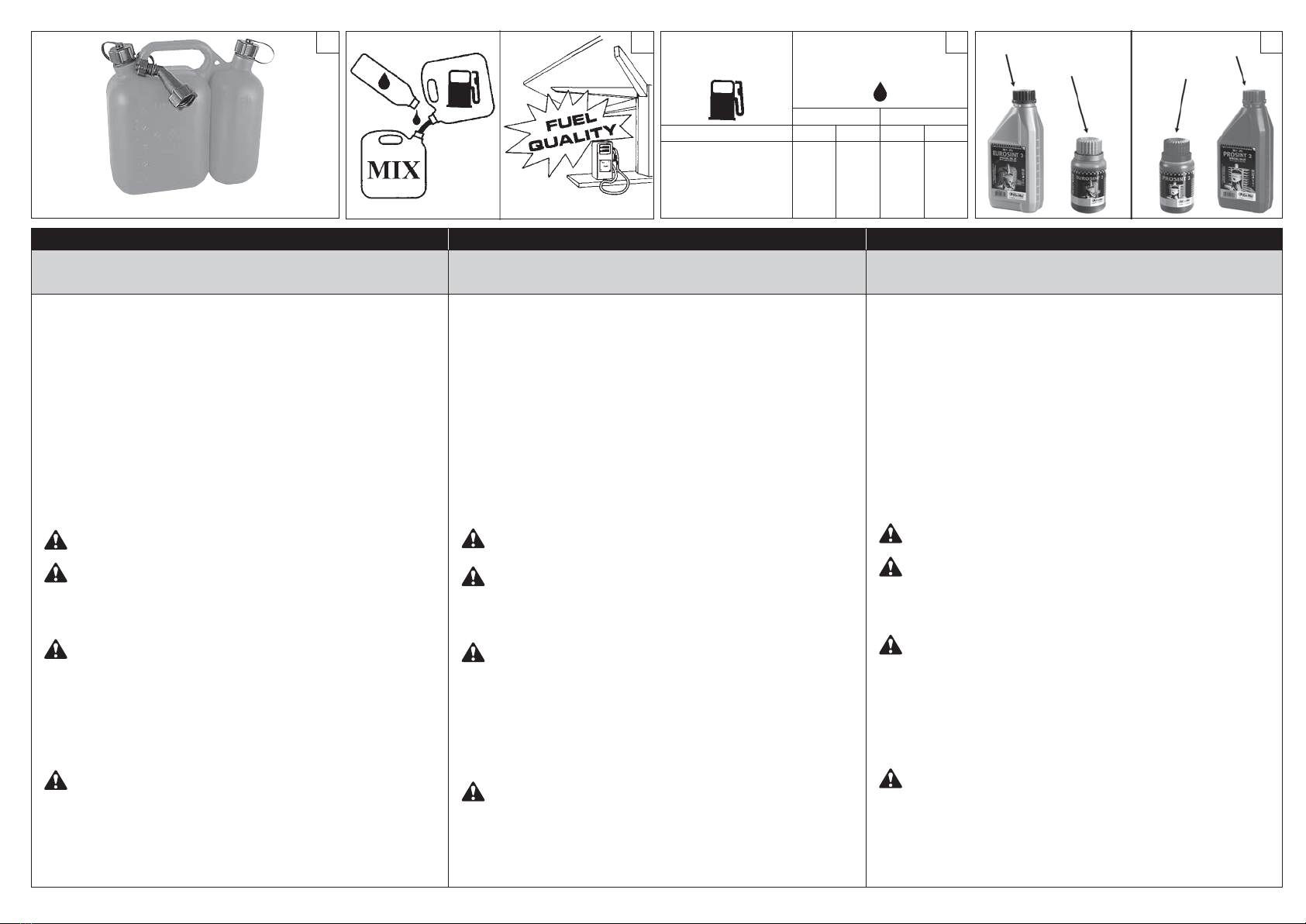

· Mix and store fuel in a container approved for gasoline

(Fig.10).

· Mix fuel outdoors where there are no sparks or flames.

· Select bare ground, stop engine, and allow to cool before

refueling.

· Loosen fuel cap slowly to release pressure and to keep fuel

from escaping around the cap.

· Tighten fuel cap securely after refueling. Unit vibration can

cause an improperly tightened fuel cap to loosen or come

off and spill quantities of fuel.

· Wipe spilled fuel from the unit. Move 3 metre away from

refueling site before starting engine (Fig.11).

· Never attempt to burn off spilled fuel under any

circumstances.

· Do not smoke when handling fuel or operating the

machine.

· Store fuel in a cool, dry, well ventilated place.

· Never place the mitblower in a combustible area such as dry

leaves, straw, paper, etc.

· Store the unit and fuel in an area where fuel vapors cannot

reach sparks or open flames from water heaters, electric

motors or switches, furnaces, etc.

· Never take the cap off the tank when the engine is running.

· Never use fuel for cleaning operations.

· Take care not to get fuel on your clothing.

CARBURANT

ATTENTION : l'essence est un carburant extrêmement

inflammable. Manipulez l'essence ou le mélange de

carburant avec une extrême précaution. Ne pas fumer

ni produire de flammes à proximité du carburant ou

de la machine (Fig. 9).

· Pour réduire le risque d'incendie et de brûlures, manipulez le

carburant avec précaution. Il est extrêmement inflammable.

· Secouez et mettez le carburant dans un récipient

homologué (Fig.10).

· Mélangez le carburant en plein air dans un endroit sans

risque d'étincelles ou de flammes.

· Placez au sol, coupez le moteur et laissez-le refroidir avant

de procéder au ravitaillement.

· Desserrez lentement le bouchon du carburant pour évacuer

la pression et pour éviter que le carburant ne se déverse.

· Serrez fermement le bouchon après le ravitaillement. Sous

l'effet des vibrations, le bouchon risque de se desserrer et le

carburant de s'échapper.

· Essuyez le carburant qui aurait pu s'échapper. Écartez l'outil

à 3 m du lieu de ravitaillement avant de démarrer le moteur

(Fig.11).

· Ne tentez en aucun cas de brûler le carburant déversé.

· Ne pas fumer durant le ravitaillement ou lorsque la machine

est en marche.

· Stockez le carburant dans un endroit frais, sec et bien aéré.

· Ne stockez pas le carburant dans un endroit présentant des

feuilles sèches, de la paille, du papier, etc.

· Conservez l'outil et le carburant dans un endroit où les

vapeurs de carburant n'entreront pas en contact avec des

étincelles ou des flammes libres, des ballons d'eau pour le

chauffage, des moteurs électriques ou des interrupteurs,

des fours, etc.

· N'ôtez pas le bouchon du réservoir lorsque le moteur

tourne.

· N'utilisez pas de carburant pour les opérations de

nettoyage.

· Assurez-vous de ne pas déverser de carburant sur vos

vêtements.

Deutsch Español Slovensky

ANLASSEN PUESTA EN MARCIA ŠTARTOVANIE

KRAFTSTOFF

ACHTUNG: Benzin ist ein hochentzündlicher Kraftstoff.

Gehen Sie bei der Handhabung von Benzin oder

Kraftstoffgemisch immer mit größter Vorsicht vor. In

der Nähe des Kraftstoffs oder des Geräts sind offene

Flammen und Rauchen verboten (Abb. 9).

· Um Brand- und Verbrennungsgefahr zu reduzieren, vorsichtig

mit dem Kraftstoff umgehen. Er ist hochentzündlich.

· Schütteln und den Kraftstoff in einen hierfür zugelassenen

Behälter füllen (Abb.10).

· Den Kraftstoff im Freien mischen, wo keine Funken oder

Flammen vorhanden sind.

· Auf dem Boden abstellen, Motor ausschalten und vor dem

Tanken abkühlen lassen.

· DenTankdeckel langsam aufdrehen, um den Druck entweichen

zu lassen und damit kein Kraftstoff austreten kann.

· Den Tankdeckel nach dem Tanken wieder fest zudrehen.

Durch Vibrationen kann sich der Deckel lockern und Kraftstoff

austreten.

· Trocknen Sie eventuell aus dem Gerät ausgelaufenen Kraftstoff

ab. Bringen Sie die Maschine in 3 Meter Entfernung von der

Stelle, an der Sie getankt haben, bevor Sie den Motor starten

(Abb.11).

· Versuchen Sie unter keinen Umständen, ausgelaufenen

Kraftstoff zu verbrennen.

· Beim Umgang mit Kraftstoff und während der Benutzung des

Geräts ist das Rauchen verboten.

· Bewahren Sie den Kraftstoff an einem kühlen, trockenen und

gut belüfteten Ort auf.

· Der Kraftstoff darf nicht in einer Umgebung mit trockenem

Lauf, Stroh, Papier usw. aufbewahrt werden.

· Bewahren Sie das Gerät und den Kraftstoff an einem Ort auf, an

dem die Kraftstoffdämpfe keine Funken oder offene Flammen,

Heizungsboiler, Elektromotoren, Schalter, Öfen usw. erreichen

können.

· Solange der Motor läuft, darf der Tankdeckel nicht geöffnet

werden.

· Verwenden zur Reinigung niemals Kraftstoff.

· Achten Sie darauf, keinen Kraftstoff auf Ihre Kleidung zu

verschütten.

COMBUSTIBLE

ATENCIÓN: la gasolina es un combustible

extremadamente inflamable. Poner mucho cuidado

a la hora de manipular gasolina o una mezcla de

combustibles. No fumar ni acercar fuego o llamas al

combustible o a la máquina (Fig. 9).

· Manipular el combustible con cuidado para reducir

el riesgo de incendio o quemadura. El combustible es

altamente inflamable.

· Agitar y poner el combustible en un recipiente aprobado

para el combustible (Fig.10).

· Mezclar el combustible al aire libre y en ausencia de

chispas o llamas.

· Apoyar en el suelo, parar el motor y dejar enfriar antes del

llenado.

· Aflojar el tapón del combustible lentamente para aliviar la

presión y evitar fugas de combustible.

· Apretar firmemente el tapón de combustible después del

llenado. Las vibraciones pueden causar un aflojamiento

del tapón y fugas de combustible.

· Secar el combustible de las fugas de la unidad. Desplazar

la máquina a 3 metros de distancia del sitio de llenado

antes de poner el motor en marcha (Fig.11).

· No intentar en ninguna circunstancia quemar el

combustible de las fugas.

· No fumar durante la manipulación del combustible ni

durante el funcionamiento de la máquina.

· Almacenar el combustible en un lugar fresco, seco y bien

ventilado.

· No almacenar el combustible en lugares con hojas secas,

paja, papel, etc.

· Conservar la unidad y el combustible en lugares donde los

vapores del combustible no puedan entrar en contacto

con chispas o llamas libres, calentadores de agua, motores

eléctricos o interruptores, hornos, etc.

· No quitar el tapón del depósito cuando el motor esté en

funcionamiento.

· No utilizar combustible para la limpieza.

· Prestar atención para no ensuciarse la ropa con

combustible.

PALIVO

POZOR: benzín je mimoriadne horľavé palivo.

Pri manipulácii s benzínom alebo zmesou palív

dávajte veľký pozor. V blízkosti paliva a motorovej

píly nefajčte ani sa k nim nepribližujte otvoreným

plameňom (obr.9).

· Aby sa znížilo nebezpečenstvo požiaru a popálenia sa, s

palivom zaobchádzajte opatrne. Je veľmi horľavé.

· Palivo premiešajte a naplňte ním nádobu vhodnú na

uchovávanie paliva (obr.10).

· Palivo miešajte vonku, mimo dosahu iskier alebo

plameňov.

· Pred dopĺňaním paliva stroj položte na zem.

· Uzáver palivovej nádrže odskrutkujte pomaly, aby sa

uvoľnil tlak a zabránilo sa úniku paliva.

· Po doplnení paliva pevne uzatvorte uzáver. Vibrácie by

mohli spôsobiť jeho uvoľnenie a únik paliva.

· Palivo uniknuté z jednotky osušte. Presuňte stroj o

približne 3 metre od miesta, kde ste dopĺňali palivo, až

potom naštartujte motor (obr.11).

· Nikdy a za žiadnych okolností sa nepokúšajte zapáliť

uniknuté palivo.

· Počas manipulácie s palivom ani počas obsluhy motorovej

píly nefajčte.

· Palivo skladujte na čerstvom, suchom a dobre vetranom

mieste.

· Neskladujte palivo na miestach, kde je suché lístie, slama,

papier a pod.

· Jednotku a palivo uchovávajte na miestach, kde výpary

paliva neprídu do kontaktu s iskrami alebo otvoreným

plameňom, ohrievačmi vody a kotlami, elektrickými

motormi alebo spínačmi, sporákmi a pod.

· Pokiaľ je motor v chode, neotvárajte uzáver palivovej

nádrže.

· Palivo nepoužívajte na čistenie.

· Dávajte pozor, aby ste si palivom nezašpinili odev.

2% - 50:1 4% - 25:1

ℓℓ

(cm3)ℓ(cm3)

0,02

0,10

0,20

0,30

0,40

0,50

(20)

(100)

(200)

(300)

(400)

(500)

0,04

0,20

0,40

0,60

0,80

1,00

(40)

(200)

(400)

(600)

(800)

(1000)

1613

p.n. 3355004

14 001001535 001001362

001001361

001001536

BENZINA - ESSENCE

GASOLINE - BENZIN

GASOLINA - BENZÍN

OLIO - HUILE - OIL

ÖL - ACEITE - OLEJ

Italiano English Français

AVVIAMENTO STARTING MISE EN ROUTE

CARBURANTE

Questo prodotto è azionato da un motore a 2 tempi e richiede la

premiscelazione di benzina e olio per motori a 2 tempi. Premiscelare la

benzina senza piombo e l’olio per motori a due tempi in un contenitore

pulito approvato per la benzina (Fig.13).

CARBURANTE CONSIGLIATO: QUESTO MOTORE È CERTIFICATO

PER FUNZIONARE CON BENZINA SENZA PIOMBO PER USO

AUTOMOBILISTICO A 89 OTTANI ([R + M] / 2) O CON UN NUMERO

MAGGIORE DI OTTANI (Fig.14).

Miscelare l’olio per motori a 2 tempi con la benzina secondo le

istruzioni sulla confezione.

Consigliamo di usare olio per motori a 2 tempi Oleo-Mac al 2% (1:50)

formulato specificamente per tutti i motori a due tempi raffreddati ad

aria Oleo-Mac.

Le proporzioni corrette di olio/carburante indicate nel prospetto

(Fig.15) sono idonee quando si usa olio per motori Oleo-Mac PROSINT

2e EUROSINT 2 (Fig. 16) o un olio motore di alta qualità equivalente

(specifiche JASO FD o ISO L-EGD). Quando le specifiche dell’olio NON

sono equivalenti o non sono note, usare un rapporto di miscelazione

olio/carburante del 4% (1:25).

CAUTELA: NON USARE OLIO PER AUTOVEICOLI O OLIO PER

MOTORI FUORIBORDO A 2 TEMPI.

CAUTELA:

- Acquistare solo il quantitativo di carburante necessario in

base ai propri consumi; non acquistarne più di quanto se ne

userà in uno o due mesi;

- Conservare la benzina in un contenitore chiuso

ermeticamente, in un luogo fresco e asciutto.

CAUTELA - Per la miscela, non usare mai un carburante

con una percentuale di etanolo maggiore del 10%; sono

accettabili gasohol (miscela di benzina ed etanolo) con una

percentuale di etanolo fino al 10% o carburante E10.

NOTA - Preparare solo la miscela necessaria all’uso; non lasciarla

nel serbatoio o tanica per molto tempo. Si consiglia l’utilizzo di

stabilizzatore per carburante Emak ADDITIX 2000 cod. 001000972, per

conservare la miscela per un periodo di 30 giorni (Fig.17).

Benzina alchilata

CAUTELA - La benzina alchilata non ha la stessa densità della

benzina normale. Pertanto, i motori messi a punto con la

benzina normale, possono richiedere una regolazione diversa

della vite H. Per questa operazione è necessario rivolgersi ad

un Centro Assistenza Autorizzato.

RIFORNIMENTO (Fig.19)

Agitare la tanica della miscela prima di procedere al rifornimento

(Fig.18).

FUELING

This product is powered by a 2-cycle engine and requires pre-mixing

gasoline and 2-cycle oil. Pre-mix unleaded gasoline and 2-cycle engine

oil in a clean container approved for gasoline (Fig.13).

RECOMMENDED FUEL: THIS ENGINE IS CERTIFIED TO OPERATE ON

UNLEADED GASOLINE INTENDED FOR AUTOMOTIVE USE WITH AN

OCTANE RATING OF 89 ([R + M] / 2) OR HIGHER (Fig.14).

Mix 2-cycle engine oil with gasoline according to the instructions on

the package.

We strongly recommend the use of 2% (1:50) Oleo-Mac two cycle

engine oil, which is specifically formulated for all Oleo-Mac air-cooled

two-stroke engines.

The correct oil / fuel proportions shown in the table (Fig.15) are suitable

when using the Oleo-Mac PROSINT 2 and EUROSINT 2 (Fig.16) or

an equivalent high-quality engine oil (JASO specification FD or ISO

specification L-EGD).When oil specifications are NOT equivalent or

unknown use 4% (1:25) oil / fuel mixing ratio.

CAUTION: DO NOT USE AUTOMOTIVE OIL OR 2-CYCLE

OUTBOARD OIL.

CAUTION:

- Match your fuel purchases to your consumption; don’t buy

more than you will use in one or two months;

- Store gasoline in a tightly-closed container in a cool, dry

place.

CAUTION - For the mixture, never use a fuel with an ethanol

percentage higher than 10%; gasohol (mixture of gasoline

and ethanol) up to 10% ethanol or E10 fuel are acceptable.

NOTE - Prepare only the quantity of mixture required for immediate

use; do not leave fuel in the tank or a container for a long time.

Were commend the use of the additive Emak ADDITIX 2000 code

001000972 if the mixture is to be stored for 30 days (Fig.17).

Alkylate gasoline

CAUTIONS – Alkylate fuels have different density than normal

fuel. Therefore engines, set with normal fuel, need different

H jet regulation to avoid critical issues. For this operation it’s

necessary turned at a Licensed Service Dealer.

FILLING THE TANK (Fig.19)

Stir the mixture well before refuelling (Fig.18).

CARBURANT

Cet appareil est actionné par un moteur 2 temps et nécessite le

prémélange d'essence et d'huile pour moteurs 2 temps. Prémélangez

l'essence sans plomb et l'huile pour moteurs 2 temps dans un récipient

propre homologué pour contenir de l'essence (Fig.13).

CARBURANT CONSEILLÉ : CE MOTEUR EST CERTIFIÉ POUR ÊTRE

ALIMENTÉ EN ESSENCE SANS PLOMB POUR USAGE AUTOMOBILIE AVEC

NIVEAU D'OCTANES 89 ([R + M] / 2) OU SUPÉRIEUR (Fig.14).

Mélangez l'huile pour moteurs 2 temps avec l'essence en suivant les

instructions sur l'emballage.

Il est conseillé d'utiliser de l'huile pour moteurs 2 temps Oleo-Mac à 2%

(1:50) spécialement formulée pour tous les moteurs 2 temps refroidis

par air Oleo-Mac.

Les proportions correctes huile/essence illustrées dans la notice (Fig.15)

sont adaptées à l'utilisation d'huile pour moteurs Oleo-Mac PROSINT 2

et EUROSINT 2 (Fig.16) ou d'huile moteur de haute qualité équivalente

(spécifications JASO FD ou ISO L-EGD). Quand les spécifications de

l'huile NE SONT PAS équivalentes ou ne sont pas connues, utilisez un

rapport de mélange huile/essence de 4% (1:25).

ATTENTION : NE PAS UTILISER D'HUILE POUR AUTOMOBILES

OU POUR MOTEURS HORS-BORD 2TEMPS.

ATTENTION :

- N'achetez que la quantité de carburant nécessaire en

fonction des consommations personnelles ; n'en achetez

pas plus qu'il n'en sera utilisé en un ou deux mois ;

- Conservez l'essence dans un récipient hermétique, dans un

endroit frais et sec.

ATTENTION - Pour le mélange, ne jamais utiliser un carburant

dont le pourcentage d'éthanol dépasse 10% ; sont admis

le gazole (mélange essence/éthanol) avec un pourcentage

d'éthanol jusqu'à 10% ou le carburant E10.

NOTA - Ne préparer que la quantité requise de mélange ; ne pas laisser

le mélange dans le réservoir ou dans le bidon trop longtemps. Il est

conseillé d’utiliser le stabilisateur pour carburant Emak ADDITIX 2000

réf. 001000972 pour conserver le mélange pendant 30 jours (Fig.17).

Essence alkylée

ATTENTION - L'essence alkylée ne présente pas la même

densité que l'essence normale. Par conséquent, régler

différemment la vis H des moteurs mis au point avec l'essence

normale. Pour cette opération, s'adresser à un centre après-

vente agréé.

RAVITAILLEMENT (Fig.19)

Secouez le jerrycan du mélange avant de procéder au ravitaillement

(Fig.18).

17 18 19

Deutsch Español Slovensky

ANLASSEN PUESTA EN MARCHA ŠTARTOVANIE

TREIBSTOFF

Dieses Gerät wird von einem 2-Takt-Motor angetrieben, der die

Vormischung von Benzin und Öl für 2-Takt-Motoren erfordert. Bleifreies

Benzin und Öl für 2-Takt-Motoren in einem sauberen, für Motor

zugelassenen Behälter vormischen (Abb.13).

EMPFOHLENER TREIBSTOFF:

DIESER MOTOR IST FÜR DEN BETRIEB MIT

BLEIFREIEM BENZIN FÜR FAHRZEUGE MIT OKTANZAHL 89 ([R + M] / 2)

ODER HÖHER ZERTIFIZIERT (Abb.14).

Mischen Sie das Öl für 2-Takt-Motoren gemäß den Anleitungen auf der

Packung mit Benzin.

Wir empfehlen die Verwendung von Öl für 2-Takt-Motoren Oleo-Mac

2% (1:50)

, das speziell für alle luftgekühlten 2-Takt-Motoren Oleo-Mac

ausgelegt ist.

Das im Prospekt (Abb.15) angegebene korrekte Öl-/Treibstoff-

Mischverhältnis gilt sowohl bei der Verwendung von Oleo-Mac

PROSINT 2

und

EUROSINT 2

(Abb.16) als auch eines gleichwertigen

Motoröls hoher Qualität (

Spezifikationen JASO FD oder ISO

L-EGD

). Wenn die Spezifikationen des Öls

NICHT

gleichwertig oder

nicht bekannt sind, ein Öl-/Treibstoff-Mischverhältnis von

4% (1:25)

verwenden.

WARNUNG: KEIN ÖL FÜR FAHRZEUGE ODER ÖL FÜR 2-TAKT-

AUSSENBORDMOTOREN VERWENDEN

WARNUNG:

- Nur so viel Treibstoff beschaffen, der für den eigenen

Bedarf notwendig ist; kaufen Sie niemals mehr Treibstoff,

als Sie in ein, zwei Monaten verbrauchen,

- Lagern Sie das Benzin in einem gut verschlossenen

Behälter an einem kühlen, trockenen Ort

WARNUNG - Kein Kraftstoffgemisch mit einem Ethanolgehalt

über 10% verwenden; zugelassen sind Gasohol (Mischung

aus Benzin und Ethanol) mit einem Ethanolgehalt bis 10%

oder Kraftstoff E10.

HINWEIS - Nur die jeweils erforderliche Kraftstoffmenge anmischen.

Das fertige Kraftstoffgemisch darf nur kurze Zeit im Tank bzw. Kanister

bleiben. Zur Aufbewahrung der Mischung für einen Zeitraum von

30 Tagen sollte der Kraftstoff-Stabilisator Emak ADDITIX 2000 Art.

Nr.001000972 verwendet werden (Abb.17).

Alkylatbenzin

WARNUNG - Alkylatbenzin hat nicht die gleiche Dichte des

normalen Benzins. Bei den auf den Betrieb mit Normalbenzin

abgestimmten Motoren ist womöglich eine Neueinstellung

der Schraube H erforderlich. Hierzu einen autorisierten

Service aufsuchen.

AUFTANKEN (Abb.19)

Schütteln Sie den Gemischkanister vor dem Auftanken (Abb.18).

COMBUSTIBLE

Este producto se acciona con un motor de 2 tiempos y requiere

la premezcla de gasolina con aceite para motores de 2 tiempos.

Premezclar la gasolina sin plomo con el aceite para motores de dos

tiempos en un recipiente limpio aprobado para la gasolina (Fig.13).

COMBUSTIBLE ACONSEJADO: ESTE MOTOR ESTÁ CERTIFICADO PARA

FUNCIONAR CON GASOLINA SIN PLOMO PARA USO AUTOMOVILÍSTICO

CON 89 OCTANOS ([R + M] / 2) O CON UN NÚMERO MAYOR DE

OCTANOS (Fig.14).

Mezclar el aceite para motores de 2 tiempos con la gasolina siguiendo

las instrucciones del envase.

Recomendamos utilizar aceite para motores de 2 tiempos Oleo-Mac al

2% (1:50), formulado específicamente para todos los motores de dos

tiempos enfriados por aire Oleo-Mac.

Las proporciones correctas de aceite y combustible indicadas en el

prospecto (Fig.15) son adecuadas cuando se utiliza aceite para motores

Oleo-Mac PROSINT 2 y EUROSINT 2 (Fig.16) o un aceite para motor de

alta calidad equivalente (especificaciones JASO FD o ISO L-EGD). Si

las especificaciones del aceite no se conocen o NO son equivalentes,

utilizar una relación de mezcla aceite/combustible del 4% (1:25).

PRECAUCIÓN: NO UTILIZAR ACEITE PARA VEHÍCULOS O

ACEITE PARA MOTORES FUERA DE BORDA DE 2 TIEMPOS.

PRECAUCIÓN:

- Comprar sólo la cantidad de combustible necesaria en base

al consumo; no comprar más de lo que se utilizará en uno o

dos meses;

- Conservar la gasolina en un recipiente cerrado

herméticamente, en un lugar fresco y seco.

PRECAUCIÓN - Para la mezcla, no utilice nunca un carburante

con más del 10 % de etanol. Se puede emplear gasohol

(mezcla de gasolina y etanol) con contenido de etanol de

hasta 10 % o combustible E10.

NOTA - Prepare solo la mezcla necesaria para el uso; no la deje en

el depósito o en el bidón durante mucho tiempo. Para conservar

la mezcla durante 30 días, se aconseja añadir estabilizador de

combustible Emak ADDITIX 2000 cód. 001000972 (Fig.17).

Gasolina alquilada

PRECAUCIÓN - La gasolina de alquilación no tiene la misma

densidad que la gasolina normal. Por lo tanto, los motores

puestos a punto con gasolina normal pueden precisar una

regulación del tornillo H. Para esta operación, acuda a un

centro de asistencia autorizado.

LLENADO (Fig.19)

Agitar el bidón de la mezcla antes del llenado (Fig.18).

PALIVO

Tento stroj je poháňaný dvojtaktným motorom a vyžaduje

prípravu zmesi benzínu a oleja pre 2-taktné motory. Pripravte zmes

bezolovnatého benzínu a oleja pre dvojtaktné motory v čistej nádobe,

ktorá je vhodná na uchovávanie benzínu (obr.13).

ODPORÚČANÉ PALIVO: TENTO MOTOR JE SCHVÁLENÝ NA NAPÁJANIE

BEZOLOVNATÝM 89 OKTÁNOVÝM BENZÍNOM PRE MOTOROVÉ

VOZIDLÁ ([R + M] / 2) ALEBO S VYŠŠÍM OKTÁNOVÝM ČÍSLOM (Obr.14).

Zmiešajte olej pre dvojtaktné motory s benzínom podľa pokynov na

obale.

Odporúčame vám používať olej pre 2-taktné motory Oleo-Mac v

pomere 2% (1:50), vyvinutý špeciálne pre všetky dvojtaktné motory

chladené vzduchom Oleo-Mac.

Správne pomery zmesi olej/palivo uvedené v schéme (obr.15) sa

vzťahujú na motorový olej Oleo-Mac PROSINT 2 a EUROSINT 2

(obr. 16) alebo na rovnocenný kvalitný olej (špecifikácie JASO FD

alebo ISO L-EGD). Keď špecifikácie oleja NIE SÚ rovnocenné alebo nie

sú známe, použite zmes v pomere 4% (1:25).

UPOZORNENIE: NEPOUŽÍVAJTE OLEJ PRE MOTOROVÉ

VOZIDLÁ ANI PRE 2-TAKTNÉ LODNÉ MOTORY.

UPOZORNENIE:

- Kupujte iba také množstvo paliva, ktoré spotrebujete;

nekupujte viac, ako spotrebujete počas jedného alebo

dvoch mesiacov;

- Benzín uchovávajte v hermeticky uzavretej nádrži, na

čerstvom a suchom mieste.

UPOZORNENIE - Pri príprave zmesi nikdy nepoužívajte palivo

s obsahom etanolu vyšším ako 10 %; môže sa použiť gasohol

(zmes benzínu a etanolu) s percentuálnym obsahom etanolu

do 10 % alebo palivo E10.

POZNÁMKA - Pripravujte vždy iba také množstvo zmesi, ktoré

potrebujete, nenechávajte palivo dlho v nádrži alebo v kanistri.

Odporúča sa použitie stabilizačnej látky Emak ADDITIX 2000 s kódom

001000972, ktorá umožňuje uskladniť palivovú zmes na dobu 30 dní

(obr. 17).

Benzín s obsahom alkylov

UPOZORNENIE - Benzín s obsahom alkylov nemá rovnakú

hustotu ako normálny benzín. Preto motory nastavené na

normálny benzín si môžu vyžadovať odlišné nastavenie

skrutky H. Pri tomto postupe sa musíte obrátiť na

autorizované servisné stredisko.

DOPĹŇANIE PALIVA (Obr.19)

Pred dopĺňaním zmesi bandaskou potraste (obr.18).

Italiano English Français

AVVIAMENTO STARTING MISE EN ROUTE

Prima di avviare il motore, assicurarsi che la punta

non sia in contatto con un corpo estraneo.

Assicurarsi che la punta non giri quando il motore è

al minimo. In caso contrario rivolgersi ad un Centro

Assistenza Autorizzato per effettuare un controllo e

risolvere il problema.

Afferrare sempre saldamente l’impugnatura destra

con la mano destra e l’impugnatura sinistra con la

mano sinistra (Fig. 21). Utilizzare una presa ferma

con il pollice e le dita che circondano l’impugnatura

della mototrivella. Verificare che tutte le parti del

corpo siano lontane dalla punta e dalla marmitta.

L’esposizione alle vibrazioni può causare danni alle

persone che soffrono di problemi di circolazione

sanguigna o problemi nervosi. Rivolgersi al medico

se si verificano sintomi fisici quali intorpidimento,

mancanza di sensibilità, riduzione della forza

normale o variazioni del colore della pelle. Questi

sintomi di solito compaiono nelle dita, mani o polsi.

Before starting make sure the bit is not obstructed.

Make sure that the bit does not turn when the

engine is idling. Otherwise contact an Authorized

Service Center to carry out a check and fix the

problem.

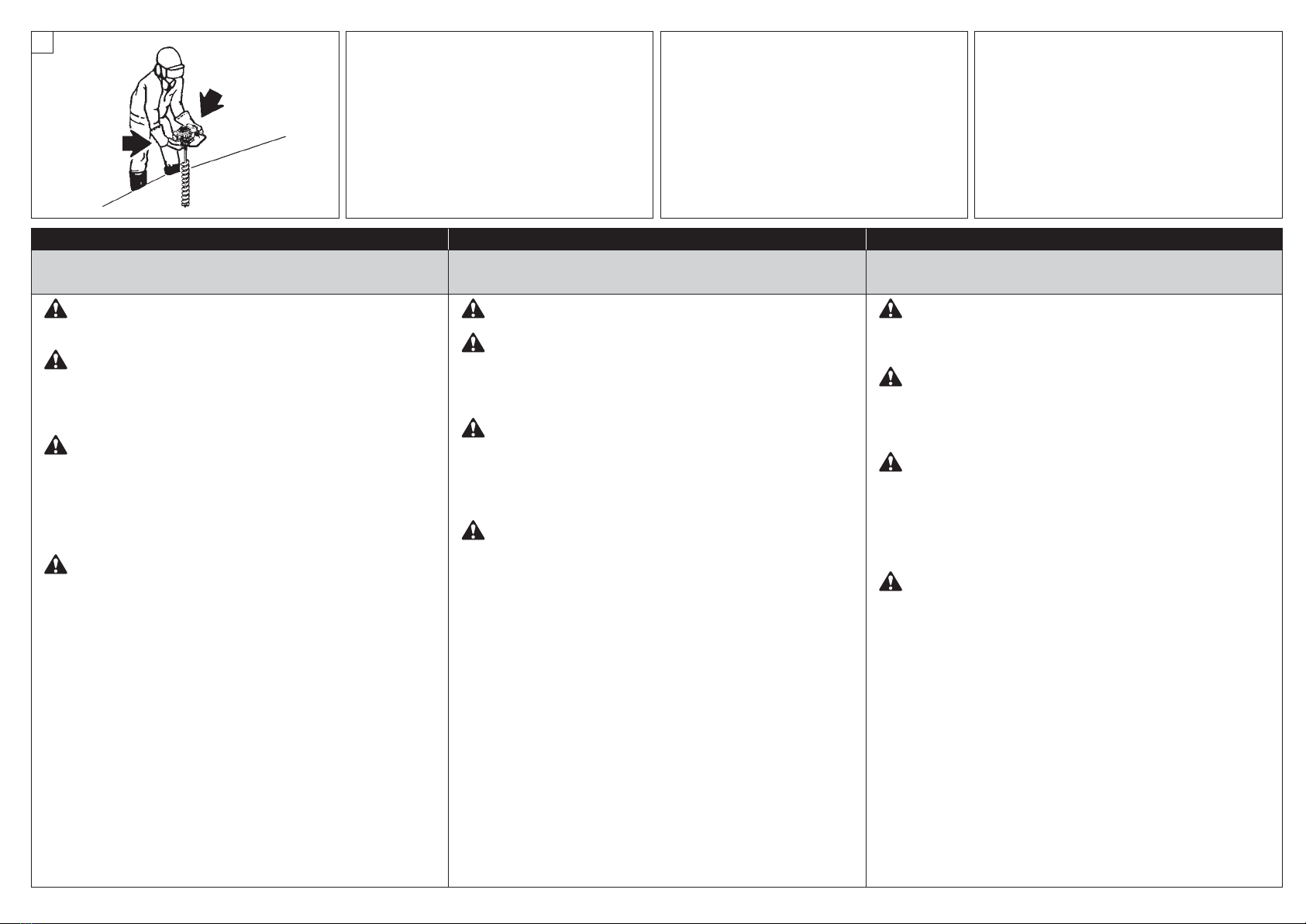

Always grip the right handle with your right hand

and the left handle with your left hand (Fig. 21). Grip

the auger handles firmly, wrapping your thumbs

and fingers tightly around the handles. Keep all

parts of your body away from the bit and muffler.

Over exposure to vibrations can result in blood-

vessel or nerve injury to persons suffering with

blood circulation problems. Seek medical attention

if you experience physical symptoms such

numbness, lack of feeling, reduction in normal

strength, changes in the colour of the skin. These

symptoms normally appear in the fingers, hands or

wrists.

Avant de mettre le moteur en marche, veillez à ce

que la mèche ne soit pas en contact avec des corps

étrangers.

Veillez à ce que la mèche ne tourne pas quand le

moteur ets au ralenti. Sinon, contactez un Centre

de Service Agréé de procéder à une vérification et

corriger le problème.

Toujours saisir fermement la poignée droite de la

main droite et la poignée gauche de la main gauche

(Fig. 21). La prise doit être ferme, le pouce et les

autres doigts doivent entourer la poignée de la

tarière. S'assurer que tout le corps reste à l'écart du

foret et du pot d'échappement.

L'exposition aux vibrations peut entraîner des

problèmes aux personnes souffrant de troubles

circulatoires ou de nature nerveuse. Demander

l'avis d'un médecin en cas de symptômes physiques

tels qu'engourdissements, absence de sensibilité,

réduction de la force normale ou variations de la

couleur de la peau. Ces symptômes se présentent

normalement au niveau des doigts, mains ou

poignets.

Deutsch Español Slovensky

ANLASSEN PUESTA EN MARCHA ŠTARTOVANIE

Vor dem Anlassen des Motors sicherstellen, daß die

Spitze nicht in Kontakt mit Fremdkörpern ist.

Sich vergewissern, daß im Leerlauf die Bohrspitze

nicht dreht. Andernfalls kontaktieren Sie einen

Autorisierten Service-Center, um eine Kontrolle

durchzuführen, und das Problem zu beheben.

Den rechten Griff daher stets mit der rechten

Hand, den linken Griff mit der linken Hand

festhalten (Abb. 21). Für einen sicheren Halt den

Griff des Erdbohrgeräts zwischen Daumen und

Fingern festhalten. Alle Körperteile müssen von

Werkzeugspitze und Auspuff ferngehalten werden.

Für Personen mit Kreislaufstörungen und nervösen

Leiden können Vibrationen gesundheitsschädlich

sein.SolltenSymptomewiePrickeln,Gefühllosigkeit,

Kraftschwund oder Veränderungen der Hautfarbe

auftreten, suchen Sie umgehend ein Arzt auf. Von

diesen Symptomen sind meist Finger, Hände oder

Armgelenke betroffen.

Antes de arrancar el motor asegurarse que la broca

no esté en contacto con un cuerpo extraño.

Controle que la broca no gire con el motor en

ralenti. De lo contrario en contacto con un Centro de

Servicio Autorizado para llevar a cabo un control y

solucionar el problema.

Aferrar firmemente la empuñadura derecha con la

mano derecha y la empuñadura izquierda con la

mano izquierda (Fig. 21). Sostener la empuñadura

firmemente entre el pulgar y los dedos. Mantener

todas las partes del cuerpo alejadas de la punta y

del silenciador.

La exposición a las vibraciones puede causar daños a

las personas que sufren de problemas de circulación

sanguínea o nerviosos. Acudir al médico en caso de

presentarse síntomas físicos como entumecimiento,

falta de sensibilidad, debilitamiento o variaciones

del color de la piel. Estos síntomas suelen aparecer

en los dedos, las manos y los puños.

Pred štartovaním motora sa ubezpečte, či vrták nie

je v kontakte s neznámym predmetom.

Ubezpečte, že sa vrták s motorom na voľnobehu

netočí. V opačnom prípade kontaktujte

Autorizovaného Servisného Strediska, aby vykonala

kontrolu a odstránenie problému.

Vždy pevne uchopte pravú rukoväť pravou rukou

a ľavú rukoväť ľavou rukou (Obr. 21). Rukoväť

motorového vrtáka na jamy uchopte tak, aby palec

bol proti prstom obopínajúcim rukoväť. Dávajte

pozor, aby boli všetky časti tela ďaleko od špičky a

od výfuku.

Vystavenie sa vibráciám môže spôsobiť poranenia

osôb, ktoré trpia problémami s obehom krvi alebo

majú problémy nervového pôvodu. Ak spozorujete

príznaky ako stŕpnutie, strata citlivosti, zníženie

normálnej sily alebo zmeny farby pokožky, obráťte

sa na svojho lekára. Tieto príznaky sa zvyčajne

prejavujú na prstoch, rukách a zápästiach.

25 26

Italiano English Français

AVVIAMENTO STARTING MISE EN ROUTE

ATTENZIONE: osservare le istruzioni di sicurezza per

la manipolazione del carburante. Spegnere sempre il

motore prima di fare rifornimento. Non aggiungere

mai carburante a una macchina con il motore

in funzione o caldo. Spostarsi almeno 3 m dalla

posizione in cui è stato effettuato il rifornimento

prima di avviare il motore (Fig.25). NON FUMARE!

1. Pulire la superficie attorno al tappo del carburante per

evitare contaminazioni.

2. Allentare lentamente il tappo del carburante.

3. Versare con attenzione la miscela di carburante nel

serbatoio. Evitare versamenti.

4. Prima di rimettere il tappo del carburante, pulire e

controllare la guarnizione.

5. Rimettere immediatamente il tappo del carburante

stringendolo manualmente. Rimuovere eventuali

versamenti di carburante.

ATTENZIONE: controllare se vi sono perdite di

carburante e, ove presenti, eliminarle prima dell’uso.

Se necessario, contattare il servizio assistenza del

proprio rivenditore.

Motore ingolfato

- Posizionare l’interruttore di massa su STOP.

- Applicare uno strumento idoneo al cappuccio della

candela (1, Fig. 26).

- Sollevare il cappuccio della candela.

- Svitare e asciugare la candela.

- Aprire completamente la farfalla.

- Tirare diverse volte la fune di avviamento per svuotare la

camera di combustione.

- Riapplicare la candela e collegare il cappuccio premendolo

con decisione.

- Posizionare l’interruttore di funzionamento su I, posizione

di avviamento.

- Portare la leva starter nella posizione OPEN, anche se il

motore è freddo.

- Avviare ora il motore.

WARNING: Follow safety instruction for fuel

handling. Always shut off engine before fuelling.

Never add fuel to a machine with a running or hot

engine. Move at least 3 m from refuelling site before

starting engine (Fig.25). DO NOT SMOKE!

1. Clean surface around fuel cap to prevent contamination.

2. Loosen fuel cap slowly.

3. Carefully pour fuel mixture into the tank. Avoid spillage.

4. Prior to replacing the fuel cap, clean and inspect the

gasket.

5. Immediately replace fuel cap and hand tighten. Wipe up

any fuel spillage.

WARNING: Check for fuel leaks, if any are found,

correct before use. Contact a Servicing Dealer if

necessary.

Engine is Flooded

- Set the on/off switch to STOP.

- Engage a suitable tool in the spark plug boot (1, Fig. 26).

- Pry off the spark plug boot.

- Unscrew and dry off the spark plug.

- Open the throttle wide.

- Pull the starter rope several times to clear the combustion

chamber.

- Refit the spark plug and connect the spark plug boot,

press it down firmly.

- Set the on/off switch to I, the starting position.

- Set the choke lever to OPEN position – even if engine is

cold.

- Now start the engine.

ATTENTION : respectez les consignes de sécurité

sur la manipulation du carburant. Coupez toujours

le moteur avant de procéder au ravitaillement.

Ne faites jamais l'appoint de carburant lorsque le

moteur tourne ou s'il est encore chaud. Restez à au

moins 3 m de la zone de ravitaillement avant de

démarrer le moteur (fig.25). NE FUMEZ PAS !

1. Nettoyez la surface autour du bouchon de carburant afin

d'éviter toute contamination.

2. Dévissez lentement le bouchon de carburant.

3. Versez soigneusement le mélange de carburant dans le

réservoir. Évitez de renverser du carburant.

4. Avant de remonter le bouchon de carburant, nettoyez et

inspectez le joint d'étanchéité.

5. Remontez immédiatement le bouchon de carburant et

serrez-le manuellement. Essuyez tout déversement de

carburant

ATTENTION : vérifiez si le carburant fuit et, le

cas échéant, éliminez les fuites avant d'utiliser

la machine. Si nécessaire, faites appel au service

d'assistance auprès de votre revendeur.

Moteur noyé

- Basculez l’interrupteur de marche/arrêt sur la position

STOP.

- Insérez un outil adapté dans la coiffe de bougie

(1, Fig. 26).

- Faites levier sur la coiffe de bougie et retirez-la.

- Dévissez et séchez la bougie.

- Ouvrez l’accélérateur à fond.

- Actionnez le lanceur à plusieurs reprises de façon à vider la

chambre de combustion.

- Remontez la bougie et connectez la coiffe en l’enfonçant

fermement.

- Basculer l’interrupteur de marche/arrêt sur I, la position de

démarrage.

- Passez le levier d’étrangleur sur la position OUVRIR, même

si le moteur est froid.

- Démarrez à présent le moteur.
