Olympia 160 V HF UF User manual

MANUAL DE INSTRUCCIONES ES
INSTRUCTION MANUAL EN
MANUEL D’INSTRUCTIONS FR
1

Este producto se caracteriza por su eficacia, funcionamiento estable, excelente
apariencia, estructura compacta y manejo sencillo.
Puede satisfacer la demanda de agua descalcificada para el baño de la familia,
limpieza y cocción de alimentos, etc.
Además, también se puede aplicar al suministro de agua descalcificada de alta
calidad para instituciones, escuelas, empresas, etc.
Con el fin de instalar correctamente el descalcificador y realizar su
mantenimiento, por favor lea detenidamente el manual y siga estrictamente los
pasos para instalar y utilizar el equipo. Puede consultar este manual para solucionar
problemas que aparezcan durante su utilización. La hoja de garantía y el manual de
instrucciones deben ser conservados.
PRÓLOGO
OLYMPIA PLUS-CEASA 3

Tabla de contenido
1. Descripción de producto.................................................................................... 5
2. Principio de trabajo............................................................................................ 5
3. Ensamblaje y piezas ........................................................................................... 6
4. Funciones y características ................................................................................ 6
4.1. Límites de funcionamiento del equipo
5. Dimensiones del producto................................................................................. 8
6. Utilización .......................................................................................................... 8
7. Características técnicas...................................................................................... 9
7.1. Condiciones de servicio
8. Instalación ....................................................................................................... 10
8.1. Advertencias instalación
8.2. Instalación y conexión
8.3. Programación/ajustes y utilización
8.4. Diagrama de flujo
8.5. Instalación sonda aspiración de salmuera

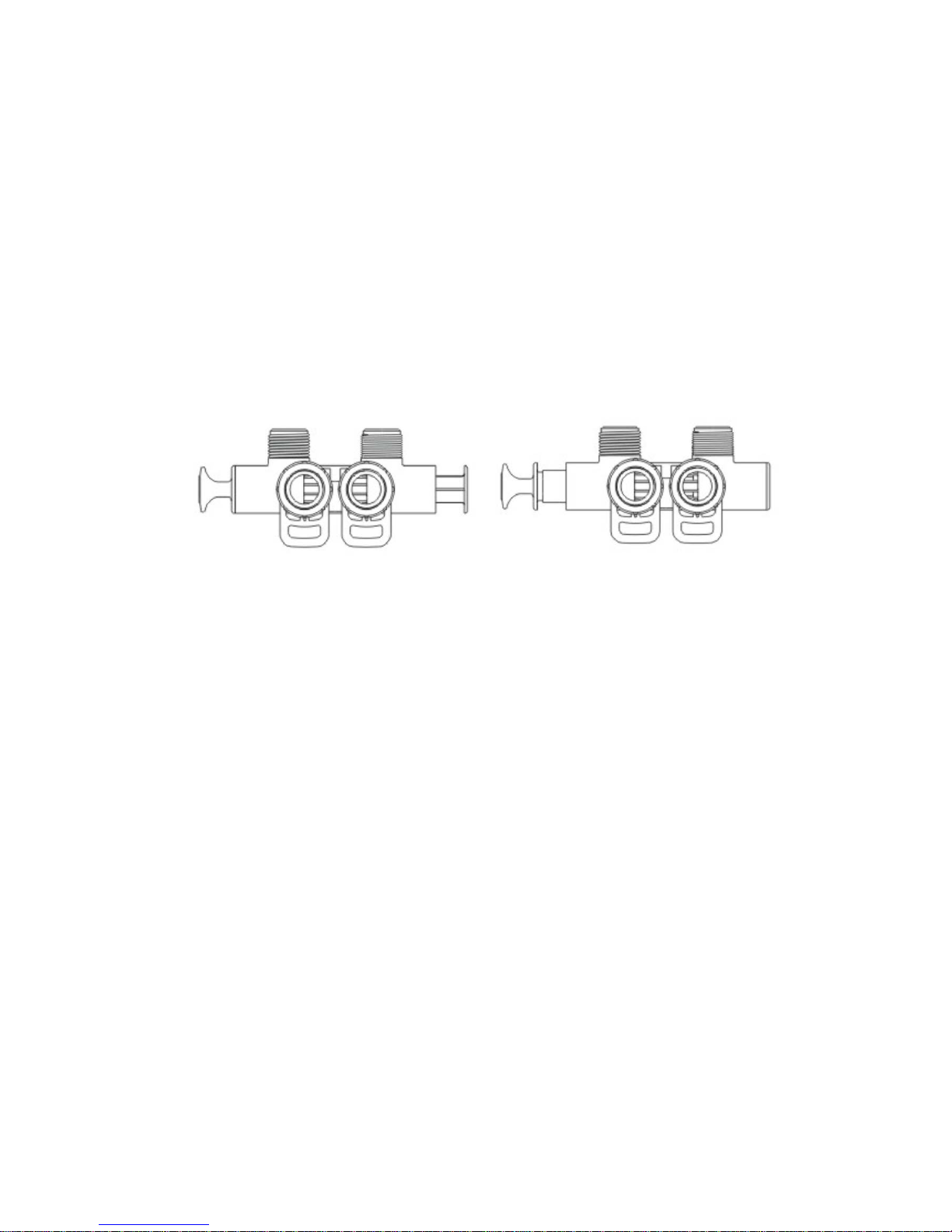

8.6. Instalación y uso del bypass
8.7. Función mixing (corrección dureza de agua de salida)
9. Ilustración utilización....................................................................................... 19
10. Advertencias.................................................................................................... 21
11. Resolución de problemas ................................................................................ 22
12. Mantenimiento ............................................................................................... 24
12.1. Frecuencia de cambio de consumibles
12.2. Higienización
12.3. Paros prolongados
13. Garantía........................................................................................................... 27
14. Información de contacto ................................................................................. 28
ANEXO I. Ajuste Técnico (LCD) .............................................................................. 29
ÍNDICE
4 OLYMPIA PLUS-CEASA

El descalcificador funciona de forma automática e inteligente. Utiliza resina
catiónica de calidad alimentaria para ablandar el agua, con caudal elevado y buen
efecto de ablandamiento, reduciendo de manera eficiente el contenido de iones Ca
y Mg del agua del grifo. Una vez agotada la resina, la función de regeneración
controlará automáticamente el proceso de recuperación de la misma. El equipo
realizará automáticamente las funciones de Contralavado,
Aspiración de
salmuera, Carga de agua para fabricar salmuera y Lavado Rápido, sin operaciones
manuales. La válvula de control dispone de un display LCD con iconos y un menú de
control y ajuste, fácilmente intuitivos. El usuario puede configurar los parámetros y
realizar operaciones de acuerdo con los iconos de los distintos menús que aparecen
enlapantalla.
Se utiliza la tecnología de resinas de intercambio iónico. Consiste en eliminar
la cal (carbonato de calcio y carbonato de magnesio) a través de la sustitución de los
iones de calcio y magnesio por iones de sodio del grupo funcional de la resina.
2. PRINCIPIO DE TRABAJO
1. DESCRIPCIÓN DE PRODUCTO
OLYMPIA PLUS-CEASA 5

Válvula
Descalcificadora
1. La regeneración se inicia automáticamente: Según el tiempo de
utilización y la capacidad de tratamiento de agua de un ciclo, el sistema
iniciará el proceso de regeneración.
2. La dureza residual del agua de salida se puede ajustar mediante las
tornillo de Mixing (llaves bypass posterior).
3. Función memoria automática: Los parámetros establecidos por el fabricante,
tales como el tiempo de regeneración, tiempo de lavado, aspiración de salmuera y
enjuague lento, el tiempo de llenado del tanque de salmuera, el tiempo de lavado
rápido y así sucesivamente, se puede guardar indefinidamente.
4. El idioma puede ser elegido entre varios idiomas por el cliente (Español o Inglés
4. FUNCIONES Y CARACTERÍSTICAS

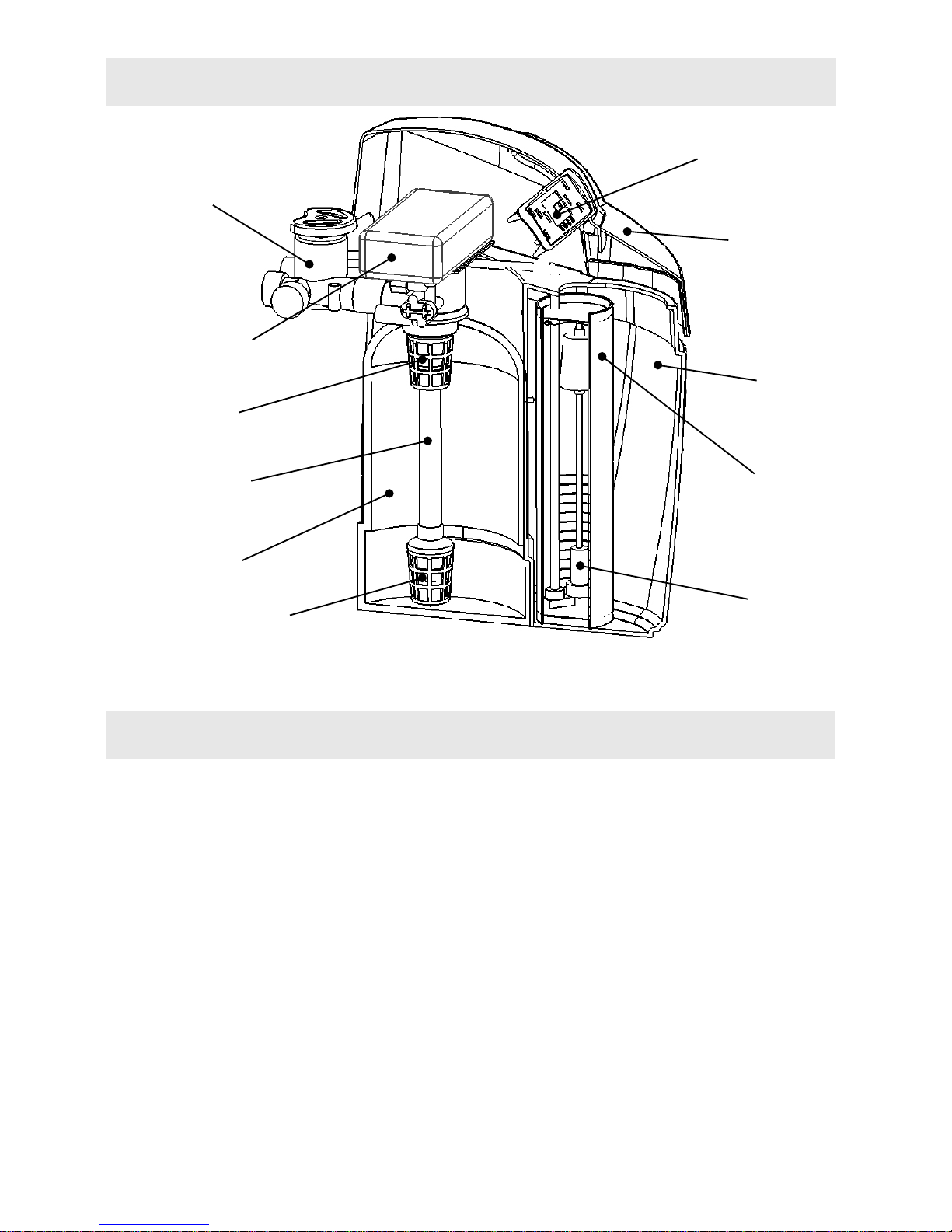

3. ENSAMBLAJE Y PIEZAS
By-Pass
Crepina Superior
Tubo distribuidor
Crepina Inferior
Tanque de resina
Pantalla Display
Tapa
Cabinet
Sonda
Válvula
Salmuera
Protección
Válvula
Salmuera
6 OLYMPIA PLUS-CEASA

entre otros).
5. Bloqueo automático: Si no se manipula ninguna tecla durante 1 minuto, el
teclado queda bloqueado. Para desbloquear mantenga pulsadas las teclas “arriba” y
“abajo” durante 5 segundos. Así se evitan manipulaciones inadecuadas.
6. Regeneración volumétrica retardada: Regenera a la hora programada del día
siguiente aunque el volumen disponible de agua tratada llegue a cero con anterioridad.
7. Funcionamiento automático:
-Descalcificación: El flujo de agua sin descalcificar atraviesa la resina, y los iones de
calcio y de magnesio del agua dura se sustituyen por iones de sodio de la resina, hasta que
la resina queda saturada.
-Llenado tanque salmuera: El tanque de salmuera se vuelve a llenar con agua para
disolver la sal a fin de preparar la salmuera saturada para la siguiente regeneración.
-Contralavado: Una vez la resina está saturada y pierde su eficacia, el programa inicia
el lavado a contracorriente previo a su regeneración. Se limpia la resina de impurezas
adheridas a su superficie y el flujo a contracorriente esponjea la resina compactada y
favorece el contacto entre las esferas de resina con la salmuera del siguiente paso.
-Aspiración salmuera: Un flujo de salmuera diluida atraviesa la resina, y provoca que
los iones de calcio y magnesio unidos a la superficie de la resina se sustituyan por iones de
sodio, haciendo que la resina se regenere y recupere su capacidad de
descalcificación.
-Lavado rápido: Elimina la salmuera residual de la botella y compacta las esferas de
resina con el fin de alcanzar el mejor efecto descalcificador. Una vez completado, el
descalcificador regresa automáticamente a la posición de Servicio (descalcificación).
4.1. Límites de funcionamiento del equipo
Presión del agua de entrada: 1,5 – 6 bar
Instalación eléctrica: 100 – 240V / 50 – 60 Hz
Temperatura del agua: 5 – 45ºC
Dureza del agua: 50 – 1500 mg/L
Temperatura ambiente: 4 – 40ºC
Humedad relativa: <=90% (25ºC)
OLYMPIA PLUS-CEASA 7

Código Volumen
resina (L)
Modelo botella
resina (pulgadas) Peso Neto
(Sin Sal) Dimensiones
exteriores (mm) Peso
Bruto Medidas
Embalaje
A-404021
OLYMPIA PLUS
160 V HF UF
16 10x17 ≤ 24,5kg 665X340X560 ≤ 75Kg 740X400X530
A-404127
OLYMPIA PLUS
250 V UF
25 08x35 ≤ 37kg 1100X340X560 ≤ 110Kg 1130X400X530
A-404137
OLYMPIA PLUS
380 V UF
38 10x35 ≤ 47kg 1100X340X560 ≤ 130Kg 1130X400X530
El equipo debe utilizarse para tratar el agua potable de la red pública de
suministro. Debe estar en conformidad con la reglamentación nacional para Aguas de
Consumo Humano, y publicadas por el Ministerio de Sanidad y Consumo.
6. UTILIZACIÓN
5. DIMENSIONES DEL PRODUCTO
8 OLYMPIA PLUS-CEASA

Código
Caudal
(L/h)
Capacidad agua por ciclo (L)
a 40ºF
Entrada Salida
Modo
Regeneración
Conexión Desagüe
Espiga
A-404021 2200 2200 3/4" Volumétrica
Ø16
A-404127 1250 3440 3/4" Volumétrica
Ø16
A-404137 1900 5225 3/4" Volumétrica
Ø16
-La capacidad de tratamiento de agua por ciclo varía de acuerdo a la calidad del agua del
lugar. Las condiciones de test: Temperatura del agua: 25ºC, y dureza del agua cruda: 40
grados franceses (ºF).
-El agua de salida debe ajustarse a las características especificadas por la normativa de
Seguridad de Agua Potable.
Entrada Transformador: 100 ~ 240V / 50Hz ~ 60Hz; Salida: DC12V / 1.5A
7.1 Condiciones de servicio
Presión del agua de entrada: 1,5 – 6 bar
Instalación eléctrica: 100- 240V / 50 - 60 Hz
Temperatura del agua: 5- 45ºC
Temperatura ambiente: 4- 40ºC
Humedad relativa: <=90% (25ºC)
Dureza del agua: 50 – 1500 mg/l
7. CARACTERÍSTICAS TÉCNICAS
OLYMPIA PLUS-CEASA 9

8.1 Advertencias instalación
- El descalcificador no debe quedar inclinado durante su transporte, instalación o uso.
-Instale el descalcificador sobre una superficie plana que pueda soportar el peso
de
más de 300 kg/m2. Así mismo, debe disponer de tomas de agua de aporte y desagüe en
su
proximidad, así como un enchufe para su conexión eléctrica.
-En general, si los descalcificadores se instalan en cuartos de equipos ó garajes
subterráneos, estos lugares deben tener tubería de entrada de agua, tubería de salida
de
agua, drenaje y canalización de aguas residuales. También se puede conectar a la entrada
principal de agua del lugar, tales como chalets, apartamentos, escuelas o establecimientos
comerciales, etc. Si es necesario, también se puede instalar el equipo en exteriores, tomando
precauciones para proteger el descalcificador del frío excesivo (ver límites temperatura), del
sol y del agua.
-No coloque el producto en la proximidad de productos alcalinos ó ácidos (gases) para
evitar fenómenos de corrosión.
-La presión adecuada para el descalcificador está comprendida entre 1,5 bar y 6 bar.
-Cuando la presión sea inferior se requerirá de una bomba de apoyo, y si es superior
a la
máxima, una válvula deregulación de protección.
-Se recomienda instalar un regulador de presión a la entrada del equipo para
tratar estabilizar la presión de entrada al equipo.
-Si el equipo se instala a un nivel inferior al de la instalación doméstica se
recomienda instalar una válvula antiretorno para evitar el reflujo de agua de la
red doméstica hacia el descalcificador y que esta red coja aire.
-Como la dureza del agua de entrada está relacionada con la duración de la
descalcificación, cuando se utiliza el medidor la dureza del agua de entrada, por favor
asegúrese de que la dureza del agua de entrada es inferior a 1500 mg / L (150 ºHF).
-Si se da la circunstancia, asegúrese de instalar una válvula de retención entre la
salida del equipo y el calentador de agua para evitar daños debido al reflujo de
agua caliente.
8. INSTALACIÓN
10 OLYMPIA PLUS-CEASA

-Antes de instalar las tuberías, por favor límpielas de impurezas residuales. Después de
cerrar la llave general de paso, conecte el descalcificador.
-Todas las tuberías que se utilicen deben cumplir con los reglamentos pertinentes, y la
instalación debe estar de acuerdo con la normativa local para instalaciones.
-Cuando instale el descalcificador, mantenga un cierto espacio para añadir la sal, y
para su limpieza y mantenimiento.
8.2 Instalación y conexión
-Se debe respetar los diámetros de conexionado del equipo, tanto en las conexiones de
entrada y salida, como en la conexión de drenaje.
-La instalación de tuberías y conexiones deben ajustarse a las normas de instalación
locales. La entrada / salida se debe conectar con la tubería de agua en el mismo eje
(Consulte la imagen de instalación más abajo). No debe invertir la posición de la entrada y
la salida del equipo.
-Verifique que el DLFC (regulador caudal drenaje) que se adjunta esté insertado en
la salida de drenaje. La tubería de aporte, la tubería de salida, la salida de drenaje
y la
salida de desbordamiento deben conectarse asegurándose de que no haya fugas
de cada
conexión.
Atención: la instalación de tuberías y válvulas que utilizan pueden ser de acero
inoxidable 304, cobre, o plástico de gran resistencia. Los tubos de hierro fundido quedan
prohibidos para utilización.
-Se sugiere instalar una Válvula de derivación manual (Bypass externo) entre la entrada
principal de agua y la entrada / salida del equipo, para facilitar las labores de instalación
y
mantenimiento (Consulte la imagen de instalación más abajo).
OLYMPIA PLUS-CEASA 11

Descalcificador
Bomba pozo
Restringido a pozos
privados
Agua descalcificada
Agua dura Tubo drenaje
Tubo rebosadero
Bypass
Conexión
válvula
Alimentador
Prefiltro
opcional
Al Punto
de uso Agua red municipal
Hidrosfera Agua de pozo
VálvulaA
Válvula C Válvula B
Ilustración: Instale 3 válvulas de bola para conectar la válvula de control y las tuberías
de
entrada y salida. La válvula A está conectada entre la entrada y la salida. La válvula B
está
conectada con la entrada de la válvula de control. La válvula C está conectada en
la
salida de la válvula de control. Cuando deba repararse el tanque de resina, deberá abrir
la
válvula A y cerrar las válvulas B y C. Cuando utilice el equipo, debe cerrar la válvula A
y
abrir las válvulas B y C.
-Laconexión dedrenaje de la Válvula debe estar a un máximo de 2m. de altura por
encima de esta. La línea opcional de
desbordamiento debe quedar por encima del desagüe.
Queda prohibido instalar
sistema de corte de agua en las líneas de drenaje.
-Cada tubería debe apoyarse en un soporte fijo independiente, evitando que la válvula
decontrolpuedadañarseporelpesodelastuberías.
Por favor, asegúrese de que la líneas de drenaje y de rebose no se conecten
entre sí, y
quedencercadel desagüeparaqueel agua residual fluyarápidamente.
12 OLYMPIA PLUS-CEASA

8.3 Programación/Ajustes y utilización
Estas Series de Válvulas permiten seleccionar dos modos de programa, el modo Usuario (Foreground )o el modo Técnico
(Background).
En el modo Usuario (Foreground), el usuario puede ajustar la hora del Día, la hora de la Regeneración y la dureza del agua
de entrada.
En el modo Técnico (Background) pueden ajustarse los tiempos de los ciclos de Regeneración: Contra-lavado,
Aspiración salmuera y lavado lento, llenado del tanque de sal y aclarado de las resinas, así como el modelo de la Válvula,
Indicar si es Filtración ó Descalcificación, si es Volumétrica o Cronométrica, el Volumen de resinas, el modo contra-corriente
o co-corriente y la regeneración de seguridad.
Esta Válvula actúa a modo inteligente en equipos de Descalcificación (calcula la capacidad de agua Descalcificada entre
regeneraciones) y en modo de Filtración regenera por días (programable en Background)
Ajuste parámetros Usuario (Foreground)
Indicador BLOQUEO TECLADO. Con el indicador activado, el teclado está bloqueado. Si pulsa una tecla no se activa nada
(Esta función de bloqueo se activa en 1 minuto, y se ilumina cuando el teclado queda bloqueado).
Solución desbloqueo: Pulsar y mantener ambos ▼▲ durante 5 segundos hasta que se apague el símbolo.
Tecla MENÚ/VALIDAR. Pulsar cuando el equipo esté en Servicio, y se coloca en modo Ajustes.
Bajo el estado Ajustes, pulsar y los dígitos parpadean. En esta posición podrá ajustar el parámetro deseado desplazándose
por el menú pulsando las teclas ▼▲.
Después del ajuste, pulsar y regresar al menú Ajuste. El dato se memoriza y se escucha un "beep" de confirmación.
Tecla REGENERACIÓN. Pulsar en Servicio, y el sistema entrará en Regeneración. (Por ej.: Si la calidad del agua no es
correcta, desbloquee el teclado y pulse para iniciar la regeneración inmediatamente. Durante cada ciclo de regeneración
puede ir avanzando mediante la pulsación de dicha tecla)
También pulse la tecla de REGENERACIÓN para volver al Servicio, estando en el estado de Ajuste de programación.
Teclas BAJAR y SUBIR (▼▲). En el estado de Ajustes programa, pulsar ▼ ó ▲ para visualizar los parámetros. Dentro
de cada parámetro del programa, pulsar para ajustar los valores.
Pulsar y mantener ambos durante 5 segundos para bloquear y desbloquear el teclado.
Validar
Regenerar
Bajar
Subir
OLYMPIA PLUS-CEASA 13

Parámetros ajuste (Modo Usuario)
Parámetro
Rángo valor
Fábrica
Valor actual
Hora del día
00:00~
23:59
Hora
actual
Hora regeneración
00:00~
23:59
2:00:00 am
Dureza agua entrada
50~
1500 mg/L
400 mg/L
*Para el cálculo de la dureza del agua, utilizar la siguiente equivalencia: 1ºF (grado francés)=10 mg/L CaCO3
Pulsar y mantener teclas "menú/validar" y "regeneración" durante 5 segundos en estado Servicio y el sistema se colocará
en el menú selección idiomas.
Pantalla Proceso (modo Usuario)
Después de conectar el equipo a la corriente, la pantalla siguiente (indicando el modelo de la Válvula) se mostrará durante
6 segundos y luego se colocará en modo USUARIO:
L1
*******************************
F105
*******************************
Secuencia de pantallas en SERVICIO:
∩
12:30:25
∩
12:30:25
∩
12:30:25
Water System
Water System
Water System
Servicio
Servicio
Servicio
Agua
Agua
Agua
Restante:
X.XXm³
Caudal:
X.XXm³/h
Inicio
Reg.:
2:00
Estado 1
Estado 2
Estado 3
Proceso de programación de la Válvula. Modo USUARIO.
Valores
Pasos programación
Pantalla
LR1
Cuando (∩) se ilumine en la parte superior izquierda, pulsar y
Ajuste Parámetros
mantener (▼▲) durante 5 segundos, hasta que desaparezca (∩)
1. Pulsar tecla "Menú/Validar" y entrar en Menú "Ajuste Parámetros"
> Ajuste Hora
como indica la Pantalla LR1 a continuación. El parámetro "Hora" se
Ajuste Hora
Regeneración
seleccionará automáticamente.
Ajuste dureza entrada
Reloj
2. A continuación pulsar "Menú/Validar" y el display mostrará la
Pantalla LR2; el valor de horas "12" parpadeará, y mediante (▼▲)
LR2
se ajustará el valor de la hora actual de ese momento.
3. Luego se pulsará de nuevo "Menú/Validar", y el valor minutos
Ajuste Hora
"30" parpadeará, y mediante (▼▲) se ajustará el valor de minutos.
12:30
4. Para finalizar, pulsar "Menú/Validar" y escuchará un "beep" que
confirma la memorización del cambio
14 OLYMPIA PLUS-CEASA

1. Pulsar y entrar en Menú "Ajuste Parámetros", como indica la
Pantalla LR1.
2. Pulsar (▼) y seleccionar el parámetro "Hora Regeneración";
LR3
a continuación pulsar "Menú/Validar" y aparecerá la pantalla LR3.
Hora
El valor horas "02" parpadeará y mediante (▼▲) se ajustará el
Hora Regeneración
Regeneración
valor de horas.
02:00
3. Luego se pulsará otra vez "Menú/Validar" y el valor minutos
"00" parpadeará y mediante (▼▲) se ajustará el valor de minutos.
4. Para finalizar, pulsar "Menú/Validar" y escuchará un "beep" que
confirma la memorización del cambio.
1.Pulsar "Menú/Validar" y entrar en menú "Ajuste Parámetros",
como indica la figura LR1.
LR4
2. Pulsar la tecla (▼) 2 veces y seleccionar el parámetro "Dureza
Dureza
Agua"; luego pulsar "Menú/Validar" y aparecerá la Pantalla LR4.
Dureza de agua
de agua
El valor de dureza "150" parpadeará, y mediante (▼▲) se introduce
150 mg/L
el valor de dureza medido en la entrada.
3. Para finalizar, pulsar "Menú/Validar" y escuchará un "beep" que
confirma la memorización del cambio.
Después de ajustar los parámetros, la pantalla mostrará el volumen de agua que podrá tratar.
Ajuste parámetros Modo Técnico (Background)
Proceso de programación de la Válvula. Modo TÉCNICO.
A. Selección Modo Técnico
Durante los 6 segundos que aparece la pantalla L1 al conectar el equipo a la corriente, pulsar tecla "regeneración + bajar" a
la vez y mantener durante unos 3 segundos hasta entrar en Menú Técnico L2 (Background).
L1
L2
›› Idioma
*******************************
Tipo Regeneración
F105
►►►►►►
Unidad Caudal
*******************************
Volumen Resinas
↓
B. Ajuste parámetros
Bajo el Modo Técnico (L2), usted podrá ajustar los siguientes parámetros. Modo funcionamiento (Filtración/Descalcificación),
modelo Válvula, tipo de control, unidad caudal, volumen de resinas, intervalo de días entre regeneraciones, tiempo de contra-
lavado, aspiración y lavado lento, llenado del tanque de sal y lavado rápido (aclarado).
Valores
Pasos programación
Pantalla
LT1
Estando bajo el Modo Técnico (pantalla L2)
1. Seleccione el parámetro "Idioma" mediante (▼▲)
Idioma
Idioma
2. Pulse "Validar" y seleccione idioma deseado (LT1)
○English
3. Pulse "Validar" para volver al Modo Técnico (pantalla L2)
●Español
LT2
Estando bajo el Modo Técnico (pantalla L2)
Tipo
1. Seleccione el parámetro "Tipo Regeneración" mediante (▼▲)
Tipo regeneración
Regeneración
2. Pulse "Validar" y seleccione Volumétrica(LT2)
○ Cronométrica
3. Pulse "Validar" para volver al Modo Técnico (pantalla L2)
● Volumétrica
OLYMPIA PLUS-CEASA 15

LT3
Estando bajo el Modo Técnico (pantalla L2)
Unidad
1. Seleccione el parámetro "Unidad Caudal" mediante (▼▲)
Unidad Caudal
Caudal
2. Pulse "Validar" y seleccione Gal, L o m³(LT3)
○Gal
3. Pulse "Validar" para volver al Modo Técnico (pantalla L2)
●L
○m³
LT4
Estando bajo el Modo Técnico (pantalla L2)
Volumen
1. Seleccione el parámetro "Volumen Resinal" mediante (▼▲)
Volumen Resinas
Resina
2. Pulse "Validar" y ajuste (▼▲) los litros de resina (LT4)
x L
3. Pulse "Validar" para volver al Modo Técnico (pantalla L2)
LT5
Estando bajo el Modo Técnico (pantalla L2)
Tipo
1. Seleccione el parámetro "Tipo Regeneración" mediante (▼▲)
Tipo Regeneración
Regeneración
2. Pulse "Validar" y seleccione up-flow o down-flow (LT5)
●Up-flow
3. Pulse "Validar" para volver al Modo Técnico (pantalla L2)
○Down-flow
LT6
Estando bajo el Modo Técnico (pantalla L2)
1. Seleccione el parámetro "Tiempo Contralavado" mediante (▼▲)
T.Contralavado
T. Contra-lavado
2. Pulse "Validar" y ajuste el tiempo según Anexo I (LT6)
XX Minutos
3. Pulse "Validar" para volver al Modo Técnico (pantalla L2)
LT7
Estando bajo el Modo Técnico (pantalla L2)
1. Seleccione el parámetro "Tiempo Aspiración" mediante (▼▲)
T.Aspiración
T. Aspiración
2. Pulse "Validar" y ajuste el tiempo según Anexo I (LT7)
XX Minutos
3. Pulse "Validar" para volver al Modo Técnico (pantalla L2)
LT8
Estando bajo el Modo Técnico (pantalla L2)
1. Seleccione el parámetro "T.Llenado Tanque" mediante (▼▲)
T.Llenado Tanque
T.Llenado Tanque
2. Pulse "Validar" y ajuste el tiempo según Anexo I (LT8)
XX:XX Minutos
3. Pulse "Validar" para ajustar segundos
4. Pulse "Validar" para volver al Modo Técnico (pantalla L2)
LT9
Estando bajo el Modo Técnico (pantalla L2)
1. Seleccione el parámetro "T. Aclarado" mediante (▼▲)
T.Aclarado
T. Aclarado
2. Pulse "Validar" y ajuste el tiempo según Anexo I (LT9)
XX Minutos
3. Pulse "Validar" para volver al Modo Técnico (pantalla L2)
4. Pulse tecla "Regeneración" para volver a la pantalla de Servicio
LT10
Estando bajo el Modo Técnico (pantalla L2)
Intérvalo
1. Seleccione el parámetro "Intervalo Regeneración" mediante (▼▲)
Intervalo de contra-lavado
De Contra-lavado
2. Pulse "Validar" y ajuste (▼▲) los días entre regeneraciones (LT10)
F-00
3. Pulse "Validar" para volver al Modo Técnico (pantalla L2)
16 OLYMPIA PLUS-CEASA

LT11
Estando bajo el Modo Técnico (pantalla L2)
Intérvalo
1. Seleccione el parámetro "Intervalo Regeneración" mediante (▼▲)
Intervalo Regenerac.
Regeneración
2. Pulse "Validar" y ajuste (▼▲) los días entre regeneraciones (LT11)
30 Días
3. Pulse "Validar" para volver al Modo Técnico (pantalla L2)
Nota: En el modelo OLYMPIA PLUS no es necesario modificar los valores del modo Técnico (Background) ya que ha sido preprogramado por el
fabricante.
Aviso: Las válvulas se ajustan en la fabricación. En el caso de acceder al modo técnico se debe tener en cuenta que al modificar los parámetros
“modelo válvula” o “tipo regeneración”, las válvulas se resetean y se deben introducir de nuevo todos los parámetros
Ajuste de parámetros (Solo a modificar en fábrica ó por el SAT de Agente Oficial)
8.4. Diagrama de flujo
Inicio
Servicio
Contralavado
Regeneraci ó n
contra-corriente
Aspiraci
ó n
Aclarado
Lavado lento
Relleno
8.5 Instalación sonda aspiración de salmuera
La válvula de salmuera juega dos papeles en el descalcificador: En primer lugar, durante
la aspiración y lavado lento, la válvula de salmuera evita que se inhale aire y afecte a la
regeneración. Es decir, la válvula de salmuera tiene como función principal de retención
de aire. En segundo lugar, bajo el estado de llenado del tanque de sal, la válvula de
salmuera puede controlar el volumen de llenado de agua mediante el control de la
OLYMPIA PLUS-CEASA 17

posicióndel flotador, yevitarun posible desbordamientosi no se conectaelrebosadero.
8.6. Instalación y uso del by-pass
La válvula Bypass tiene la función de derivación. Si la posición de las llaves está paralela a la
entrada/salida, la válvula está en estado de servicio; mientras que, cuando está en posición
opuesta (bypass), la válvula se encuentra en estado de bypass. Se adopta una estructura de
junta rápida para la conexión de la válvula con el bypass, con características de sellado
fiable,einstalaciónrápidayfiable.(Atenciónalasimágenesdelapáginasiguiente).
8.7 Función Mixing (Corrección dureza de agua de salida)
Si el usuario considera que la dureza del agua de salida es demasiada baja, puede
ajustarla mediante el uso del tornillo de mixing que hay en la válvula.
EN SERVICIO
BY-PASS
18 OLYMPIA PLUS-CEASA

Después de instalar el equipo y ajustar los parámetros relevantes, por favor realizar el
ensayo del modo siguiente:
-Conectar a red. El mecanismo hidráulico se desplazará al estado de Contralavado.
Abrir
lentamente la llave de entrada general a ¼ de su posición (evitar abrir la llave de
entrada
general demasiado rápidamente para no dañar el equipo y provocar que la resina se
escurra).
En este momento, se puede oír el sonido del aire saliendo por el tubo de drenaje.
Después
que todo el aire haya salido, abra la válvula de entrada completamente y
realice un
contralavado de 2 o 3 minutos, hasta que el agua salga limpia.
-Pulsar“regeneración”, pasando del estado Contralavado al estado Aspiración y Lavado
Lento.Eneste estado, la salmuera será aspirada desde el tanque de salmuera y la resina se
regenerará.
Una vez aspirada la salmuera, la válvula de salmuera cerrará la entrada. El
descalcificador
efectuará 15 minutos de Lavado lento aproximadamente, para
aprovechar la salmuera
residual residente en el tanque de resina. El ciclo total durará entre
15 y 50 minutos.
-Pulsar “regeneración” y pasar al estado de Llenado Tanque salmuera. El tanque se
rellenará con agua para disolver la sal. Cuando el nivel alcance la altura requerida, el
llenado se detendrá.
Así la salmuera saturada podrá utilizarse en la siguiente regeneración.
-Pulsar “regeneración” y pasar al estado Lavado Rápido, iniciándose el lavado. Durante
este ciclo se
eliminarán los restos de sal en el tanque de resina, para suministrar agua
dulce una vez
finalizado este ciclo. Paralelamente se compactará la resina para mejorar su
efectividad.
-Cuandolacalidad del aguadesalida seacorrecta,pulsar “regeneración” yfinalizarel
LavadoRápido.
Enesemomento regresaráalaposicióndeServicioyquedaráaptoparasuutilización.
9. ILUSTRACIÓN UTILIZACIÓN
OLYMPIA PLUS-CEASA 19

Ilustración: Si durante la regeneración desea avanzar a la siguiente fase, deberá
pulsar “regeneración” .
Nota: En condiciones normales, el usuario no necesita realizar otra tarea que rellenar de
sal el tanque de salmuera
20 OLYMPIA PLUS-CEASA
