Condenser Microphone for Wind Instruments
Safety Instructions
Setting into Operation
Cleaning
Technical Specifications
The OMNITRONIC is a light and compact condenser microphone with cardioid
characteristic designed for studio and live applications and is ideally suited for direct pick-up
. The microphone is
supplied with a windshield. For operation, the microphone requires 9-52 V phantom power.
Maintenance and service operations are only to be carried out by authorized dealers. Damage,
caused by manual modifications on this device is not subject to warranty. If the microphone is used
for other purposes than originally intended or if it is not correctly connected, the product may suffer
damages and the guarantee becomes void.
Protect the microphone against humidity and heat. The ambient temperature must always be
between -5° C and +45° C.
Adjust the microphone to the sound source.
Place the windshield.
Connect the microphone via its connection cable with 3-pin XLR plug to the XLR microphone input
equipped with phantom power of your audio unit (e.g. mixing console). If the audio unit does not
provide any phantom power, connect the microphone to the audio unit via a phantom power
supply unit (e.g. OMNITRONIC LH-051).
For cleaning the microphone only use a dry cloth. Never use chemicals or water.
Type:............................Condenser
Directivity pattern:........Cardioid
Frequency range: ........50 Hz - 18 kHz
Impedance:..................220
Sensitivity: ...................-64 dB
Max. SPL:....................130 dB
Phantom power: ..........9-52 V
Connection: .................cable with 3-pin XLR plug, balanced
Weight: ........................200 g
DPM-1100 PRO


W
of low-
frequency musical instruments like drums, percussions, and wind instruments
Fix the vise-type clamp on the top hoop of your instrument
Please note: Every information is subject to change without prior notice. 10.07.2009 ©
INSTRUMENT MICROPHONE
USER MANUAL
DPM-1100 PRO
1
2
3
4

www.omnitronic.com
00052376.DOC, Version 1.0
INSTRUMENTENMIKROFON
BEDIENUNGSANLEITUNG
Kondensatormikrofon für Schlagzeug und Percussion
Sicherheitshinweise
Inbetriebnahme
Pflege
Technische Daten
Das OMNITRONIC ist ein leichtes und kompaktes Kondensatormikrofon mit
Nierencharakteristik konzipiert für Studio- und Live-Einsätze und eignet sich für die Nahabnahme
. Zum Lieferumfang gehört
ein Windschutz. Für den Betrieb des Mikrofons ist eine Phantomspeisung von 9-52 V erforderlich.
Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten.
Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden, fallen nicht unter
den Garantieanspruch. Wird das Mikrofon zweckentfremdet oder falsch angeschlossen, kann dies
zu Schäden am Produkt führen und der Garantieanspruch erlischt.
Schützen Sie das Mikrofon vor Feuchtigkeit und Hitze. Die Umgebungstemperatur muss zwischen
-5° C und +45° C liegen.
Verwenden Sie zur Reinigung ein trockenes Tuch. Verwenden Sie niemals Chemikalien oder Wasser.
Typ:..............................Kondensator
Richtcharakteristik: ......Niere
Frequenzbereich: ........50 Hz - 18 kHz
Impedanz:....................220
Empfindlichkeit: ...........-64 dB
Max. Schalldruck: ........130 dB
Phantomspeisung:.......9-52 V
Anschluss: ...................Kabel mit 3-pol. XLR-Stecker, symmetrisch
Gewicht: ......................200 g
DPM-1100 PRO


W
tieffrequenten Instrumenten wie Schlagzeug, Percussion, und Blasinstrumente
Klemmen Sie dieSchraubklammer am Spannring des Instruments fest.

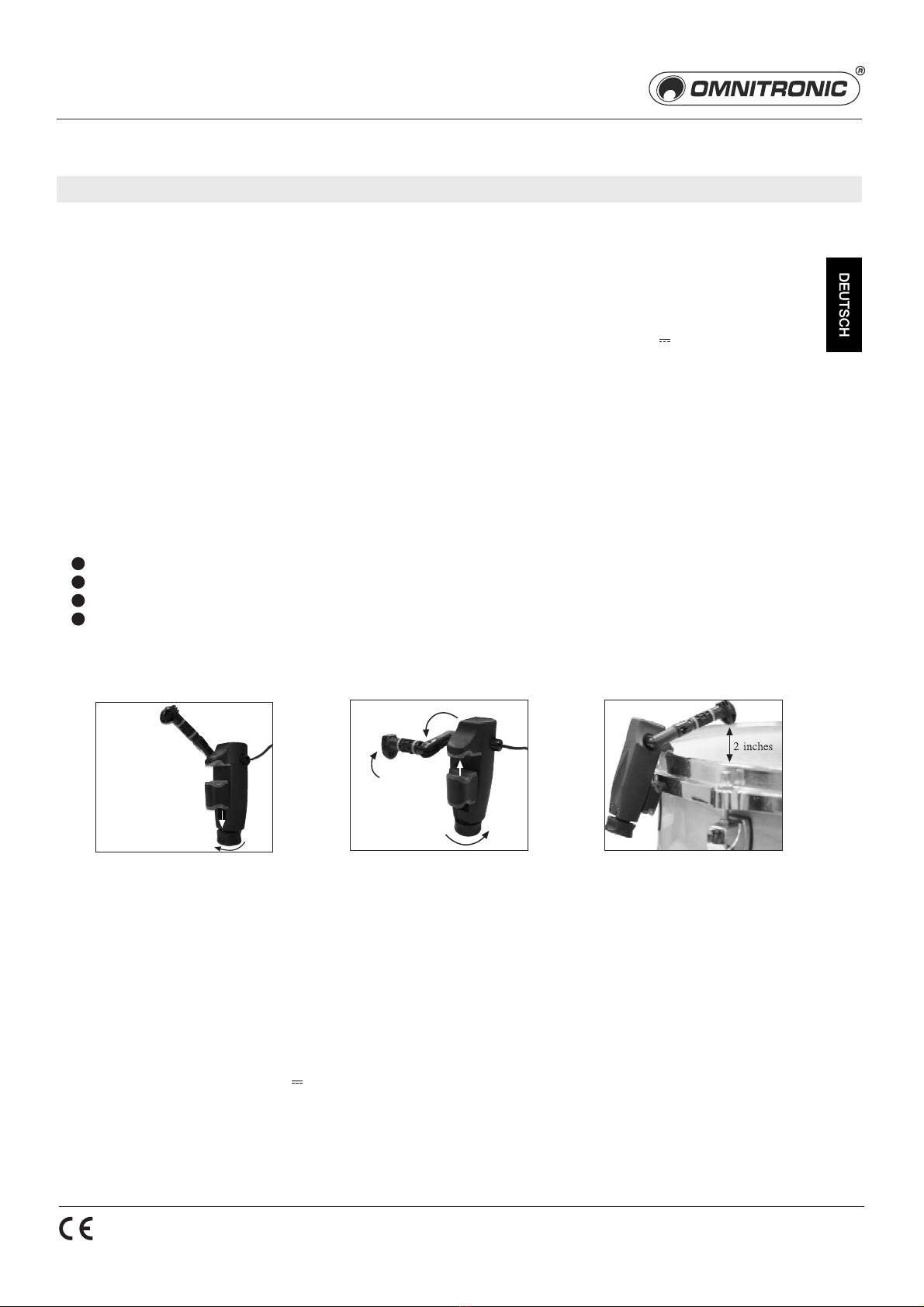

Richten Sie das Mikrofon zur Schallquelle aus.
Stecken Sie den mitgelieferten Windschutz auf.
Schließen Sie das Mikrofon über das Anschlusskabel mit 3-poligem XLR-Stecker an den
symmetrischen XLR-Mikrofoneingang mit Phantomspeisung Ihres Audiogeräts (z. B. ein
Mischpult) an. Stellt das Audiogerät keine Phantomspeisung bereit, schließen Sie das Mikrofon
über ein Phantomspeisegerät (z. B. OMNITRONIC LH-051) an dasAudiogerät an.
Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 10.07.2009 ©
DPM-1100 PRO
1
2
3
4

www.omnitronic.com
Frequency range
Frequenzbereich
Polar pattern
Richtcharakteristik
90
270
0
30
60
120
150
330
300
240
210
180
[d ]BV/Pa
[Hz]
