Omron BUM100S User manual

1
Two or more people should work together to carry, unpack and install the
BUM300S.
●Because the unit is heavy, you may injure yourself or drop the unit, or it may fall over.
Product weights are 20.5 kg (BUM100S), 21.5 kg (BUM150S), and 43.5kg (BUM300S).
Carefully consider the weight when unpacking/transporting this product.
• Injury may result if the unit falls or is dropped.
• If you drop the unit, stop using it and have it inspected and repaired. For information about repairs, contact us
at __________.
Keep plastic bags out of the reach of children.
• Children may suffocate if they put their heads into plastic bags.
Do not use this product in applications which require an extremely high degree
of reliability and safety, such as those listed below.
(This product is designed and manufactured for use for OA equipment such as personal computers.)
• Medical equipment or system that may cause death directly
• Applications that directly affect the safety of people. (For example, the operation and control of cars and elevators.)
• Applications in which failure may significantly damage or impact the society and public. (For example, important com-
puter systems or communication equipment.)
• Applications with the same level of importance as those described above.
Do not disassemble, repair, or modify the product.
• Doing so may cause an electric shock or a fire.
If liquid leaks from the product, do not touch it.
• Doing so may cause blindness or burns.
• If it touches your eyes or skin, wash it out with lots of clean water and consult your doctor.
: Indicates a prohibited action (something you must not do). For example, indicates that
disassembly is prohibited.
: Indicates a necessary action (something you must do). For example, indicates that grounding
is necessary.
This manual contains important information regarding the
safe use of this product.
Please read these instructions before installation and/or use.
Indicates an imminently hazardous situation which, if not handled
properly, may result in death or serious injury.
Indicates a potentially hazardous situation which, if not handled
properly, may result in injury or property damage.
Warning
Caution
Safety precautions
• The safety symbols used in this manual are explained below.
* Property damage means damage to houses/household effects, livestock, and pets.
Note that some items described as cautions may result in more serious damage under certain conditions.
The information described here is very important and must be strictly observed.
Warning
Warning (product use)
Caution (installation)
Battery Unit BUM100S/150S/300S Instruction Manual
• This manual contains important information regarding the safe use of the BUM100S/150S/300S. Please
read these instructions before installing and/or using the product.
• Please connect and install the battery unit only after having fully understood the relevant procedures for
the Backup Power Supply, found in the Backup Power Supply Instruction Manual.

2

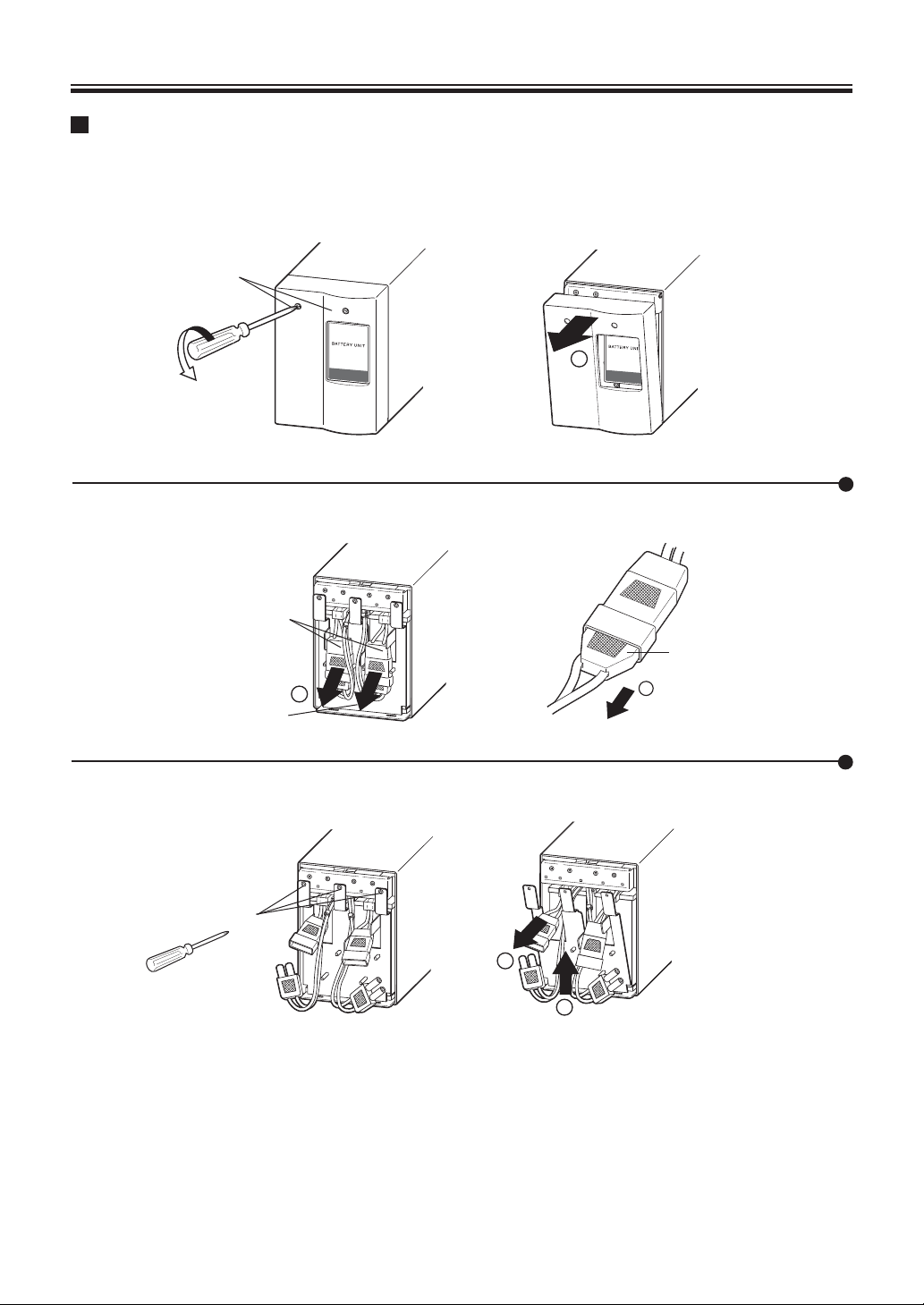

Perform replacement on a stable and flat surface.
• Handle the battery carefully so that you do not drop it.
• Dropping the battery may result in injury or burns due to leakage (acid).
Use a specified battery for replacement.
• Using a battery other than that which is specified may cause a fire.
• Product models: BP100XS (Replacement battery pack for BUM100S)
BP150XS (BUM150S (2 required)/BUM300S (4 required)
Do not replace the battery in a place where there is flammable gas.
• A spark may occur when connecting the battery, which may cause an explosion or fire.
If fluid (dilute sulfuric acid) leaks from the battery, do not touch it.
• Doing so may cause blindness or burns.
• If it touches your eyes or skin, wash it out with lots of clean water and consult your doctor.
Do not try to disassemble or modify the product.
• Doing so may cause the battery to leak dilute sulfuric acid, which may cause blindness or burns.
Do not install the unit in any position other than those specified.

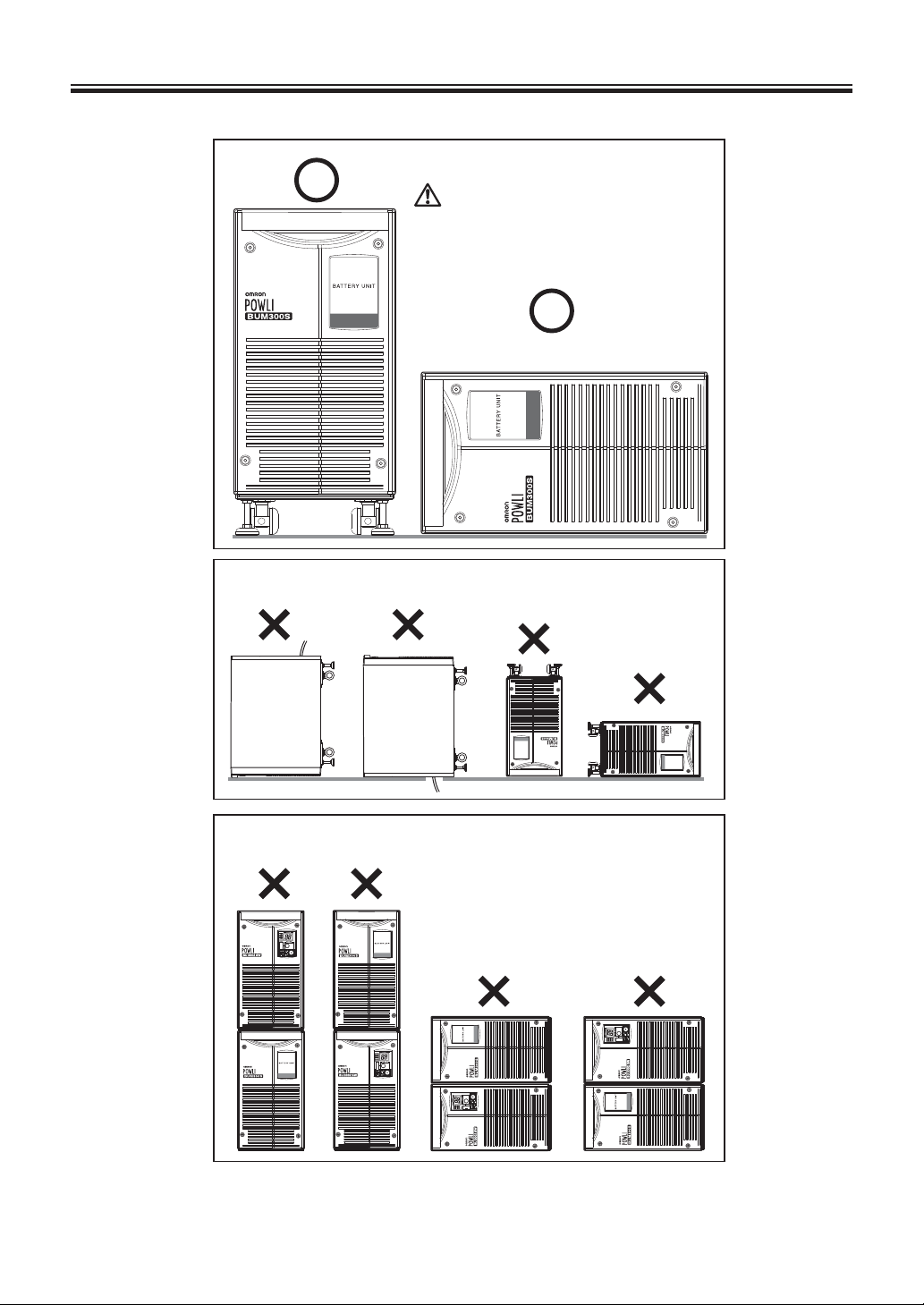

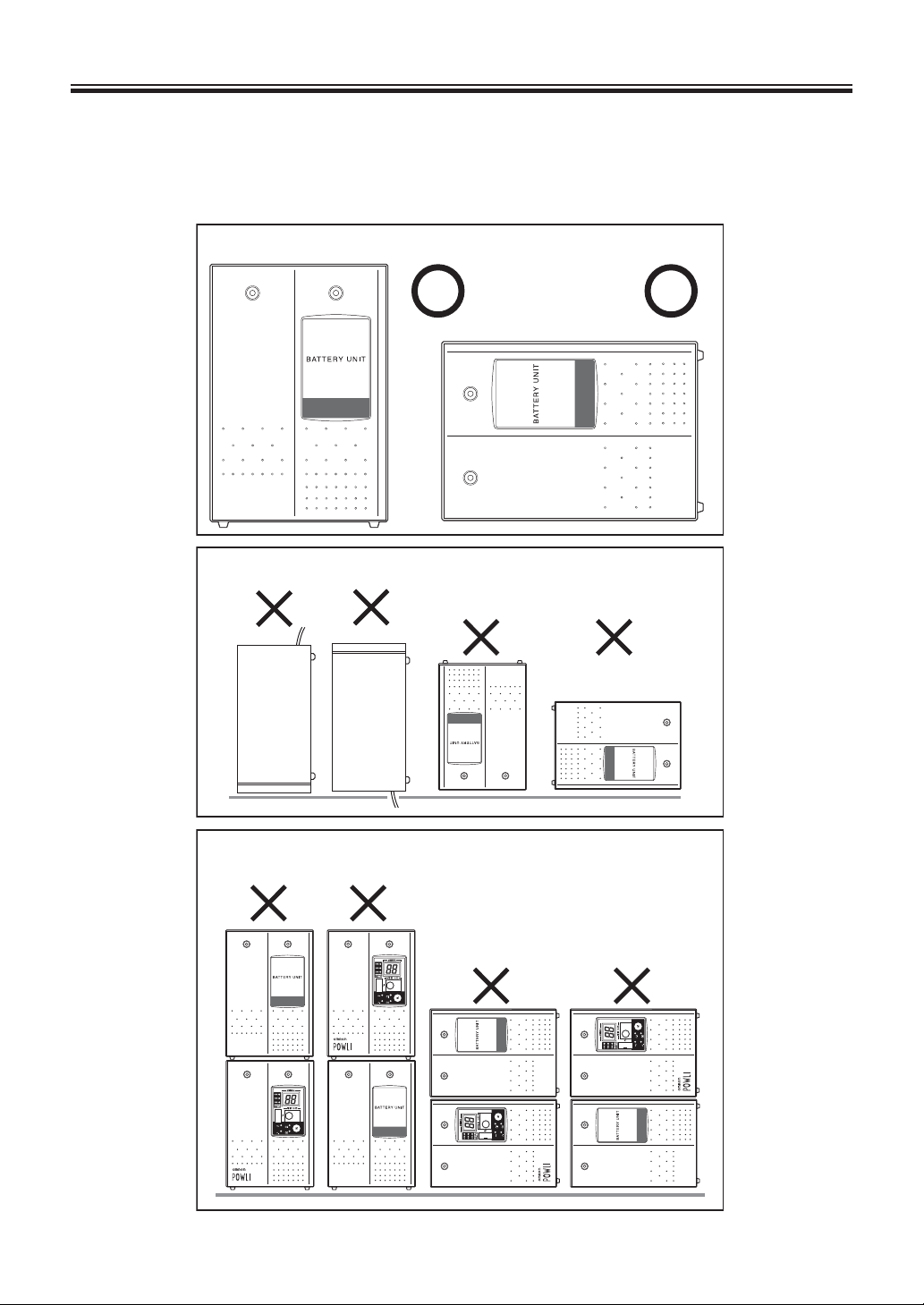

• Refer to “2-1 Installation” on page 4 for proper installation positions.
• Injury may result if the unit falls or is dropped.
Do not use the product where the maximum temperature exceeds 40ºC.
• The battery weakens rapidly, and may cause a fire.
• Doing so may cause the unit to fail or malfunction.
Do not exceed the ranges specified for environmental conditions during use/storage.
Do not install or store the unit in the types of places listed below.
• Do not store the unit in places where the humidity is lower than 20% or higher than 90%.
• Do not use the unit in places where the humidity is lower than 25% or higher than 85%.
• Do not install/store the unit in closed places such as cabinets with no clearance, places where there is
flammable or corrosive gas, or outdoors.
• Installing or storing the unit in such places may cause a fire.
When the battery is dead, replace it immediately or stop using the unit.
• Continuing to use the unit may cause a fire.
Do not place objects on the unit, and do not drop metal objects onto the unit.
• Doing so may cause distortion/damage to the case or a failure of the internal circuit, and may cause a fire.
Do not use the product in a closed place and/or do not cover the product.
• Doing so may cause abnormal heating or a fire.
Do not pour water on the unit and do not allow it to become wet.
• Doing so may cause an electric shock or a fire.
• If the unit becomes wet, immediately stop using it and have it inspected and repaired.
For information about repairs, contact us at __________.
Do not insert metal objects into the battery connectors.
• Doing so may cause an electric shock.
* The values in the table on the left reflect the expected life under
standard use conditions and are not guaranteed values.
Caution (use)
Caution (battery replacement)
Caution (installation)
Ambient temperature Expected life
20ºC 4 to 5 years
30ºC 2 to 2.5 years

3
Do not drop the battery or expose it to strong impact.
• Doing so may cause the battery to leak dilute sulfuric acid.
Do not short the battery with metal objects.
• Doing so may cause an electric shock, fire or burn.
• Some electrical energy remains inside the spent battery.
Do not put the battery into fire, and do not break it.
• The battery may explode or leak dilute sulfuric acid.
Do not use a new battery and an old battery at the same time.
• Doing so may cause the battery to leak dilute sulfuric acid.
Notes
Charge the battery (for at least 24 hours) immediately after purchase.
• If you do not use the unit for a long time after purchase, the battery performance may deteriorate and it may become
unusable.
• The battery can be charged once the AC input plug of the UPS is connected to a wall outlet (commercial power).
When storing the UPS, charge the battery for at least 24 hours and turn OFF the power switch.
• The battery discharges even when it not being used, and it goes into over discharge state if it is left for a long period of
time.
The backup time may become shorter or the battery may become unusable.
• We recommend keeping the temperature 25°C or less when storing the unit for long periods of time.
Connect the AC input plug of the UPS to a wall outlet (commercial power) for at least 24 hours at the following intervals:
- Every 6 months when storage temperature is 25°C or less
- Every 2 months when storage temperature is 40°C or less
• Turn OFF the power switch of the UPS during storage.
Do not install or store the unit in a place exposed to direct sunlight.
• A rise in temperature may cause the built-in battery to deteriorate rapidly and become unusable.
Caution (battery replacement)
Pb
This unit uses a lead acid battery.
• Lead acid batteries are a valuable recyclable resource. Please recycle.
For information about recycling, please contact our Electronic Systems & Equipments repair center.

4
Ne pas utiliser ce produit avec des applications qui nécessitent un degré de
fiabilité et de sécurité très élevés, tels que celles énumérées ci-dessous.
(Ce produit a été conçu et fabriqué pour l’utilisation des équipements de
bureautique comme les ordinateurs personnels.)
• Équipement ou système médical pouvant directement entraîner la mort.
• Applications qui affectent directement la sécurité des personnes (Par exemple, le fonctionnement et le
contrôle des voitures et des ascenseurs).
• Applications pour lesquelles une panne peut endommager ou avoir un impact important sur la société et
le public (Par exemple, systèmes informatiques essentiels ou matériel de communication principal.)
• Applications d’un niveau d’importance similaire à celles décrites ci-dessus.
Ne pas démonter, réparer ou modifier le produit.
• Cela peut provoquer un choc électrique ou un incendie.
Si du liquide fuit du produit, ne pas le toucher.
• Cela peut provoquer la cécité ou des brûlures.
• En cas de contact avec les yeux ou la peau, rincer abondamment à l’eau claire et consulter un médecin.
: Indique une action interdite (quelque chose que vous ne devez pas faire). Par exemple, indique
que le démontage est interdit.
: Indique une action interdite (quelque chose que vous ne devez pas faire). Par exemple, indique
que la mise à la terre est nécessaire.
Ce manuel contient des informations importantes concernant
l’utilisation de ce produit en toute sécurité.
Veuillez lire ces instructions avant l’installation et/ou l’utilisation.
Consignes de sécurité
• Les symboles de sécurité utilisés dans ce manuel sont expliqués ci-dessous.
* Les dommages matériels signifient les dommages aux habitations / effets mobiliers, bétail et animaux domestiques.
Noter que certains éléments classés comme mise en garde peuvent avoir des conséquences plus
graves dans certaines conditions.
Les informations décrites ici sont très importantes et doivent être strictement respectées.
Avertissement
Avertissement (utilisation du produit)
• Ce manuel contient des informations importantes concernant l’utilisation en toute sécurité du
BUM100S/150S/300S. Veuillez lire attentivement ces instructions avant d’installer et/ou d’utiliser le produit.
• Ne brancher et installer l’unité de batterie qu’après avoir parfaitement compris les procédures pertinentes
pour l’alimentation de secours qui sont indiquées dans le manuel d’instructions sur l’alimentation de secours.
Avertissement
Indique une situation extrêmement dangereuse qui, si elle n’est pas traitée
correctement, peut entraîner la mort ou des blessures graves.
Attention
Indique une situation potentiellement dangereuse qui, si elle n’est pas traitée
correctement, peut entraîner des blessures ou des dommages matériels.
Manuel d’instructions de l’unité de batterie BUM100S/150S/300S

5
Lorsque la batterie est morte, la remplacer immédiatement ou cesser d’utiliser
l’appareil.
• Continuer à utiliser l’appareil peut provoquer un incendie.
Ne pas placer d’objets sur l’appareil ni laisser tomber des objets métalliques
sur l’appareil.
• Cela peut provoquer une altération/dommages du boîtier ou une panne du circuit interne, ce qui peut
provoquer un incendie.
Ne pas utiliser le produit dans un endroit fermé et/ou le couvrir.
• Cela peut provoquer un échauffement anormal ou un incendie.
Ne pas verser d'eau sur l'appareil ni le laisser se mouiller.
• Cela peut provoquer un choc électrique ou un incendie.
• Si l'appareil est mouillé, cesser immédiatement de l'utiliser et le faire inspecter et réparer.
Pour de plus amples informations sur les réparations, nous contacter au __________.
Ne pas insérer d'objets métalliques dans les connecteurs de la batterie.
• Cela peut provoquer un choc électrique.
Le transport, le déballage et l’installation du BUM300S nécessitent la
coopération d’au moins deux personnes.
• Comme l’appareil est lourd, vous risquez de vous blesser, de l’échapper, ou il peut tomber.
Les poids du produit sont de 20,5 kg (BUM100S), 21,5 kg (BUM150S) et 43,5
kg (BUM300S).
Faire attention au poids lors du déballage / transport de ce produit.
• Des blessures peuvent survenir si l’appareil tombe ou est lâché.
• En cas de chute de l’appareil, cesser de l’utiliser et le faire inspecter et réparer. Pour de plus amples
informations sur les réparations, nous contacter au : ____________.
Garder les sacs plastique hors de portée des enfants.
• Les enfants peuvent s’étouffer s’ils placent leur tête dans un sac en plastique.
Ne pas installer l’appareil dans une position autre que celles spécifiées.
• Consulter "2-1 Installation" à la page 4 pour les positions d'installation correctes.
• Des blessures peuvent survenir si l’appareil tombe ou est lâché.
Ne pas utiliser le produit lorsque la température maximale dépasse 40ºC.
• La batterie s'affaiblit rapidement et peut provoquer un incendie.
• Cela peut causer une panne ou un dysfonctionnement de l'appareil.
Ne pas dépasser les limites spécifiées comme conditions environnementales lors
de l’utilisation / stockage.
Ne pas installer ni ranger l’appareil dans des lieux des types énumérés ci-dessous.
• Ne pas ranger l'appareil dans des endroits où l'humidité est inférieure à 20% ou supérieure à 90 %.
• Ne pas utiliser l'appareil dans des endroits où l'humidité est inférieure à 25% ou supérieure à 85%.
• Ne pas installer/stocker l'appareil dans des endroits fermés tels que des armoires sans dégagement, en
présence de gaz inflammables ou corrosifs, ou à l'extérieur.
• L'installation ou le stockage de l'appareil dans ce type d'endroits peut provoquer un incendie.
Attention (installation)
Attention (utilisation)
Température ambiante Durée de vie prévue
20ºC 4 à 5 ans
30ºC 2 à 2,5 ans
* Les valeurs indiquées dans le tableau à gauche
reflètent la durée de vie prévue dans les conditions
normales d'utilisation mais ne sont pas garanties.

6
Effectuer le remplacement sur une surface plane et stable.
• Manipuler soigneusement la batterie afin de ne pas la laisser tomber.
• Laisser tomber la batterie peut entraîner des blessures ou des brûlures dues aux fuites (acide).
Utiliser une batterie spécifiée lors du remplacement.
• L’utilisation d’une batterie autre que celle spécifiée peut provoquer un incendie.
• Modèles des produits : BP100XS (batterie de rechange pour BUM100S)
BP150XS (BUM150S (2 requises) / BUM300S (4 requises))
Ne pas remplacer la batterie en présence de gaz inflammable.
• Une étincelle peut se produire lors de la connexion de la batterie, ce qui peut provoquer une explosion
ou un incendie.
Si du liquide (acide sulfurique dilué) fuit de la batterie, ne pas le toucher.
• Cela peut provoquer la cécité ou des brûlures.
• En cas de contact avec les yeux ou la peau, rincer abondamment à l’eau claire et consulter un médecin.
Ne pas essayer de démonter ou de modifier le produit.
• Cela peut provoquer une fuite d’acide sulfurique dilué de la batterie, ce qui peut causer la cécité ou des brûlures.
Ne pas faire tomber la batterie ou l'exposer à des chocs violents.
• Cela peut causer une fuite d'acide sulfurique dilué de la batterie.
Ne pas court-circuiter la batterie avec des objets métalliques.
• Cela peut provoquer un choc électrique, un incendie ou des brûlures.
• Une batterie usagée peut encore contenir de l'énergie électrique.
Ne pas jeter la batterie au feu ni la briser.
• La batterie peut exploser ou connaître une fuite d'acide sulfurique dilué.
Ne pas utiliser simultanément une batterie neuve et une batterie usagée.
• Cela peut causer une fuite d'acide sulfurique dilué de la batterie.
Attention (remplacement de la batterie)
Remarques
Charger la batterie (pendant au moins 24 heures) aussitôt après l’achat.
• Si l’appareil n’est pas utilisé pendant une longue période après l’achat, les performances de la batterie peuvent se
détériorer et elle peut devenir inutilisable.
• La batterie peut être chargée une fois que la fiche d’entrée AC de l’ASC est connectée à une prise murale (alimentation secteur).
Lors du stockage de l’ASP, recharger la batterie pendant au moins 24 heures et couper
l’interrupteur d’alimentation.
• La batterie se décharge progressivement même lorsqu’elle n’est pas utilisée et passe dans un état de décharge excessive si elle
est laissée au repos pendant une longue période.
La durée d’autonomie peut être réduite et la batterie devenir inutilisable.
• Nous vous recommandons de stocker l’appareil à une température de 25ºC ou moins lorsque vous le rangez pendant une longue
période.
Brancher la fiche d’entrée AC de l’ASC à une prise murale (alimentation secteur) pendant au moins 24 heures aux intervalles suiv-
ants :
- Tous les 6 mois, lorsque la température de stockage est de 25ºC ou moins
- Tous les 2 mois, lorsque la température de stockage est de 40ºC ou moins
• Couper l’interrupteur d’alimentation de l’ASC pendant son stockage.
Ne pas installer ni ranger l’appareil dans un endroit exposé à la lumière directe du soleil.
• Une augmentation de la température peut entraîner une détérioration rapide de la batterie intégrée et la rendre inutilisable.

7
1-2 Checking the accessories
Make sure that all accessories are included and that there is no external damage.
If you notice any defects, immediately contact the shop of purchase.
1. Instruction manual (Japanese/English edition).... 1
2. Battery connection cable + Cable clamps
(BUM100S only) ............................................. 1 set
3. Battery connection cable + Signal connection cable
(BUM300S only) ............................................. 1 set
4. Warranty card ...................................................... 1
Battery connection cable
+ Cable clamps
(BUM100S only)
Warranty card
Instruction manual
(Japanese / English edition)
1-1 Unpacking the product
Two or more people should work together to carry, unpack and install the
BUM300S.
• Because the unit is heavy, you may injure yourself or drop the unit, or it may fall over.
Product weights are 20.5 kg (BUM100S), 21.5 kg (BUM150S), and 43.5kg (BUM300S).
Carefully consider the weight when unpacking/transporting this product.
• Injury may result if the unit falls or is dropped.
• If you drop the unit, stop using it and have it inspected and repaired. For information about repairs,
contact us at ______.
Do not install the unit on an unstable base.
• Injury may result if the unit falls or is dropped.
Caution
Open the package box and take out the Battery Unit and accessories.
Battery connection cable
+ Signal connection cable
(BUM300S only)
Le transport, le déballage et l’installation du BUM300S nécessitent la
coopération d’au moins deux personnes.
• Comme l’appareil est lourd, vous risquez de vous blesser, de l’échapper, ou il peut tomber.
Les poids du produit sont de 20,5 kg (BUM100S), 21,5 kg (BUM150S) et 43,5 kg
(BUM300S).
Faire attention au poids lors du déballage / transport de ce produit.
• Des blessures peuvent survenir si l’appareil tombe ou est lâché.
• En cas de chute de l’appareil, cesser de l’utiliser et le faire inspecter et réparer. Pour de plus amples
informations sur les réparations, nous contacter au : ____________.
Ne pas installer l’appareil sur une base instable.
• Des blessures peuvent survenir si l’appareil tombe ou est lâché.
Attention

8
2-1 Installation
Install the additional battery unit.
Do not use this unit in any position other than the correct positions indicated in the illustration below.
Correct positions
-
バッテリ
交換
バッテリ
増設
ブザー停止/テスト
電源出力
バイパス
運転
BU150SW
-
バッテリ
交換
バッテリ
増設
ブザー停止/テスト
電源出力
バイパス
運転
BU150SW
-
バッテリ
交換
バッテリ
増設
ブザー停止/テスト
電源出力
バイパス
運転
BU150SW
-
バッテリ
交換
バッテリ
増設
ブザー停止/テスト
電源出力
バイパス
運転
BU150SW
* Do not place the UPS or the additional battery unit on top of each other.
The upper unit may fall down by vibration etc.
Incorrect positions
● For BUM100S/BUM150S

9
●For BUM300S
CorrectPositions
Be careful not to get your fingers caught
when arranging the unit.
Caster at the bottom may be removed
when sitting horizontally.
IncorrectPositions
BATTRYUNIT
BATTRYUNIT
* Do not place the UPS or the additional battery unit on top of each other.
The upper unit may fall down by vibration etc.
-
バッテリ
交換
バッテリ
増設 ブザー停止/テスト
電源出力 バイパス
運転
-
バッテリ
交換
バッテリ
増設 ブザー停止/テスト
電源出力 バイパス
運転
-
バッテリ
交換
バッテリ
増設 ブザー停止/テスト
電源出力
バイパス
運転
-
バッテリ
交換
バッテリ
増設 ブザー停止/テスト
電源出力
バイパス
運転

10
2-1 Installation
Installation de l’unité de batterie supplémentaire.
Ne pas utiliser cet appareil dans toute position autre que les positions correctes indiquées sur l’illustration ci-dessous.
Positions correctes
-
バッテリ
交換
バッテリ
増設
ブザー停止/テスト
電源出力
バイパス
運転
BU150SW
-
バッテリ
交換
バッテリ
増設
ブザー停止/テスト
電源出力
バイパス
運転
BU150SW
-
バッテリ
交換
バッテリ
増設
ブザー停止/テスト
電源出力
バイパス
運転
BU150SW
-
バッテリ
交換
バッテリ
増設
ブザー停止/テスト
電源出力
バイパス
運転
BU150SW
* Ne pas placer l'ASC ou l'unité de batterie supplémentaire au dessus l'une de
l'autre. La chute de l'unité supérieure peut être provoquée par des vibrations, etc.
Positions incorrectes
● Pour le BUM100S/BUM150S

11
●Pour le BUM300S
Positions correctes
Faire attention à ne pas se coincer les
doigts lors de l'installation de l'appareil.
Les supports inférieurs peuvent être retirés
en position horizontale.
Positions incorrectes
BATTRYUNIT
BATTRYUNIT
* Ne pas placer l'ASC ou l'unité de batterie supplémentaire au dessus l'une
de l'autre. L'unité supérieure pourrait tomber à cause des vibrations, etc.
-
バッテリ
交換
バッテリ
増設
ブザー停止/テスト
電源出力
バイパス
運転
-
バッテリ
交換
バッテリ
増設
ブザー停止/テスト
電源出力
バイパス
運転
-
バッテリ
交換
バッテリ
増設
ブザー停止/テスト
電源出力
バイパス
運転
-
バッテリ
交換
バッテリ
増設
ブザー停止/テスト
電源出力
バイパス
運転

12
2-2 Connecting the additional battery unit ( BUM100S/150S/300S )
You can add only one additional battery unit.
2-2-1 BUM100S connection procedure / Connectable UPS: BU100SW/BU1002SW
(1) Remove the cover of the additional battery connector on the
back of the UPS.
Also remove the screws on the lower part of the signal card
expansion slot cover.
(2) Attach the clamps to the rear of the UPS and the BUM100S
using 2 screws each. For now, loosen the screw that fastens
the cable clamp and holds the cable.
●Use the screws removed in ➀to attach the metal clamps.
(3) Connect the connection cable to the connectors on the backs
of the UPS and BUM100S.
(4) Insert the cable into the metal clamps attached in ➁, and then
tighten the screws (2 each).
When a 700W device is connected, the backup time
is 30 minutes (initial battery value at an ambient
temperature of 20°C).
When the battery is completely discharged, it takes
24 hours to charge.
(5) Turn ON the overcurrent protection switch on the back of the
additional battery unit.
Loosen
Attach with 2 screws
Loosen
Attach with 2 screws
ø
Connect to
the connectors
ø
Tighten
Tighten
Overcurrent protection switch
➁
➀
➁
➀

13
ON
OFF
Overcurrent protection
switch
Battery connection
cable
2-2-3 BUM300S connection procedure / Connectable UPS : BU3002SW
(1) Connect the battery connection cable to the battery connectors on the rear side of the unit and UPS.
Connect the signal connection cable to the additional battery signal connector also.
(2) Turn ON the overcurrent protection switch on the back of the battery unit. Connect the AC input plug of
the unit to a wall outlet. The additional battery lamp on the unit's operation panel turns ON.
UPS BUM300S
ø
Battery connection cable
Additional battery
connector
Additional battery signal connector
Overcurrent
protection switch
UPS
BUM150S
When a 2100W device is connected, the backup time
is 24 minutes (initial battery value at an ambient
temperature of 20°C).
When the battery is completely discharged, it takes
24 hours to charge.
2-2-2 BUM150S connection procedure / Connectable UPS : BU150SW
(1) Connect the end of the battery cable connected to the back of the BUM150S to the UPS additional bat-
tery connector and additional battery signal connector.
When a 1050W device is connected, the backup time
is 20 minutes (initial battery value at an ambient
temperature of 20°C).
When the battery is completely discharged, it takes
24 hours to charge.
(2) Turn ON the overcurrent protection switch on the back of
the additional battery unit.

14

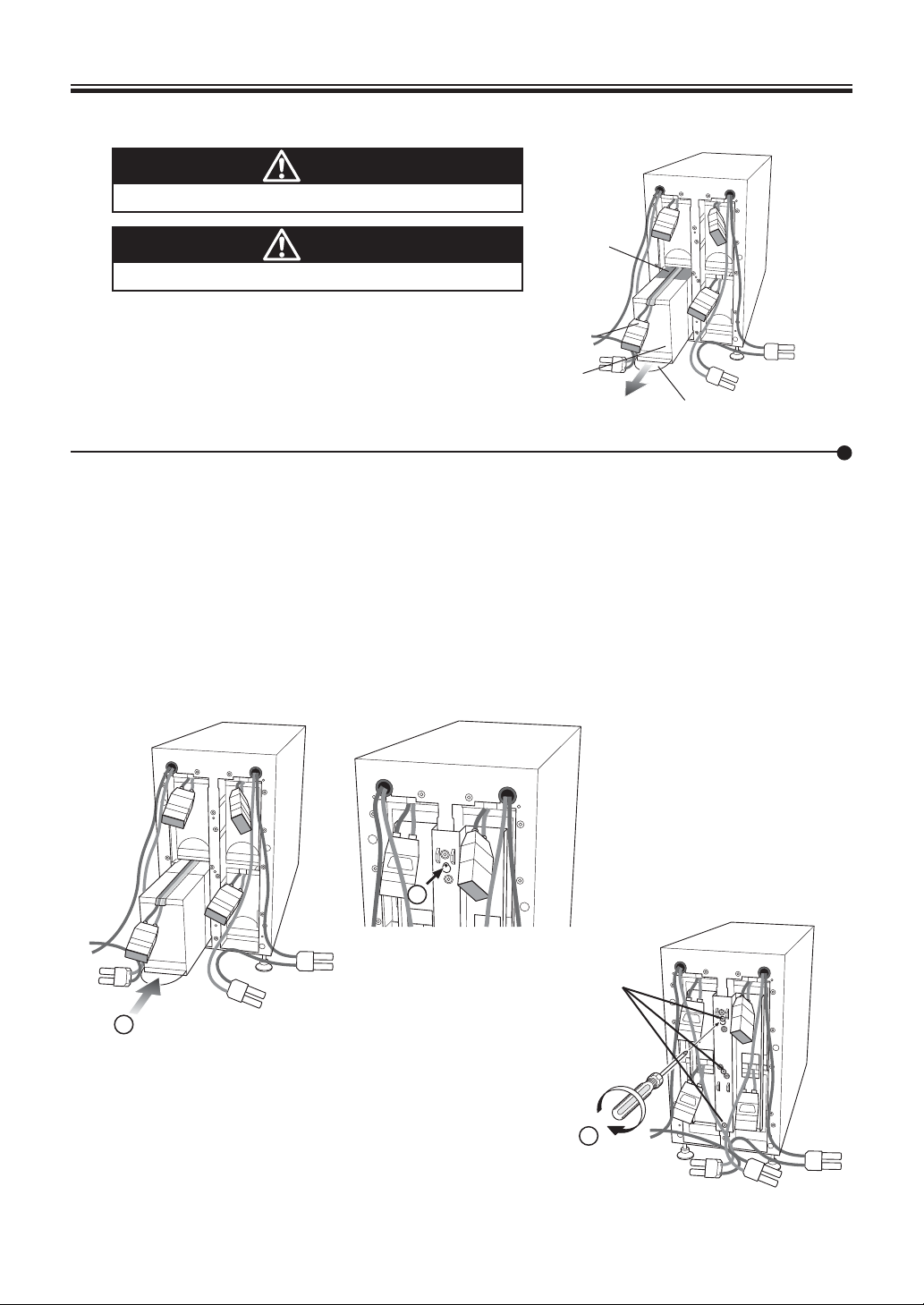

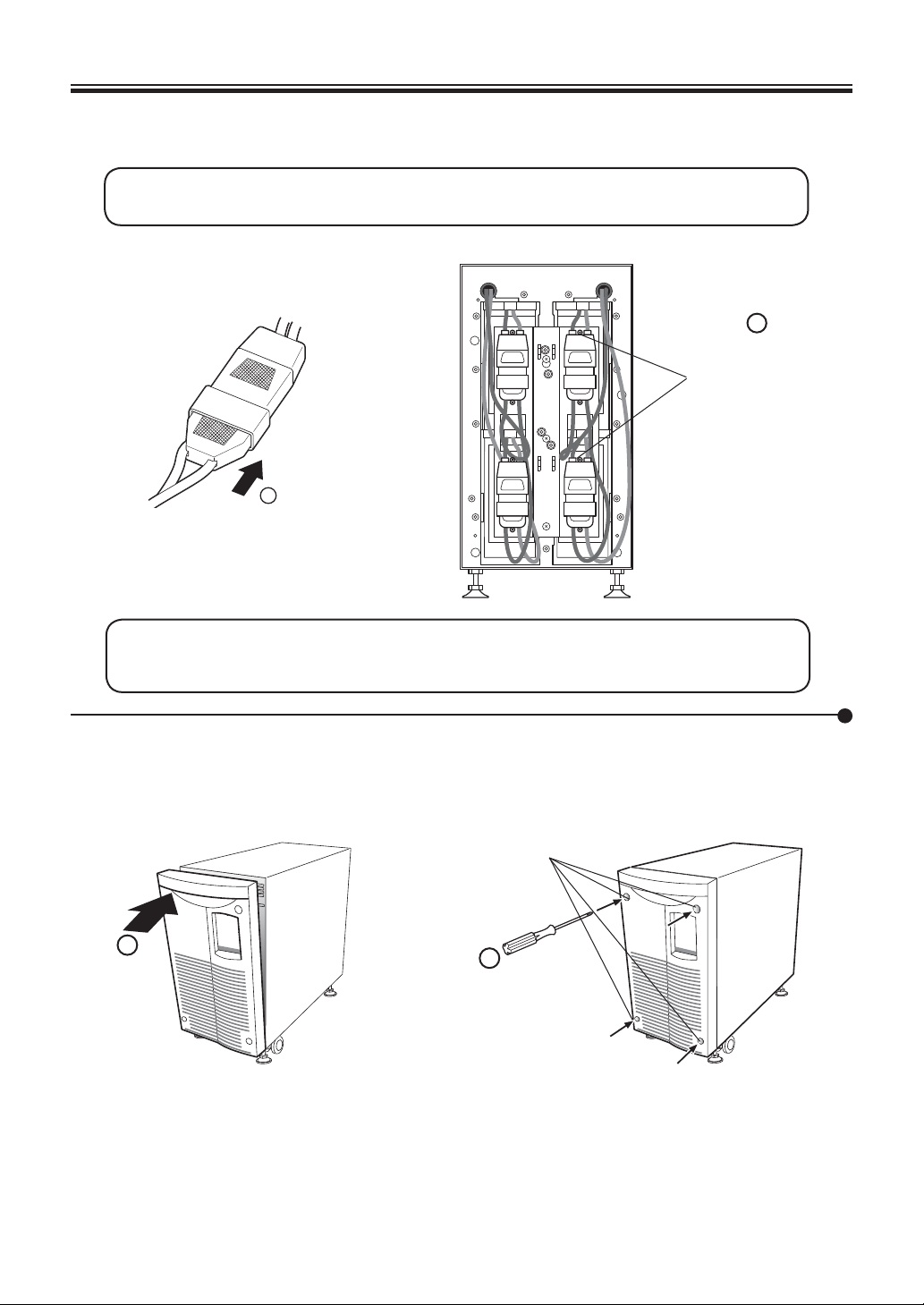

3. Replacing the battery
The battery can be replaced while the UPS is stopped. (power supply output stopped)
Caution
When an additional battery unit (BUM100S/BUM150S/BUM300S) is connected to the UPS, replace
the UPS battery when replacing the batteries of the additional battery unit. You cannot perform battery
replacement of the additional battery unit only.
Caution
When the UPS is used in compliance with UL standards, do not replace the battery while in operation
(while power is being output). Replacing the battery while in operation does not comply with UL standards.
Replace the battery whileUPS operation is stopped.
* To replace the battery while the UPS is stopped, stop the connected devices, turn OFF the power switch
of the UPS, and disconnect the AC input plug from the wall outlet.
* If an input powersupply error such as a power failure occurs when replacing the battery whilein operation,
backup cannot be performed and output stops.
* Do not replace the battery during backup operation. Output will stop.
Caution
Quand une unité de batterie supplémentaire (BUM100S/BUM150S/BUM300S) est connectée à l’ASC,
remplacer la batterie de l’ASC lors du remplacement des batteries de l’unité de batterie supplémentaire.
Ne jamais effectuer le remplacement de la batterie de l’unité de batterie supplémentaire uniquement.
Caution
Lorsque l’ASC est utilisée conformément aux normes UL, ne pas remplacer la batterie pendant le
(lorsqu’une alimentation est délivrée en sortie). Le remplacement de la batterie pendant le fonctionne-
n’est pas conforme aux normes UL. Remplacer la batterie lorsque l’ASC est éteint.
fonctionne-
ment
ment

15
Additional battery unit (BUM100S/BUM150S) replacement procedure
For information on UPS battery replacement procedure, refer to the UPS instruction manual.
1. Use a screwdriver to loosen (anti-clockwise rotation) the 2 screws at the top of the front panel of the
additional battery unit until they turn freely. (The screws cannot be removed from the front panel.)
Pull the front panel towards you to remove it. ➀
Loosen the 2 screws.
1
Plate cover
1
2
Battery connectors
Hold here to dis-
connect.
2. Remove the 2 battery connectors from the plate cover ➀and disconnect the connectors. ➁
3. Remove (anti-clockwise rotation) the 2 screws that hold the plate cover in place. ➀
Pull the plate cover towards you ➁, and lift it up to remove it. ➂
2
3
➀
Remove the 3 screws.

16
5. Insert 2 new battery packs into the additional battery unit as far as they will go. ➀
● Replacement battery pack
For BUM100S : Model number BP100XS (2 required)
For BUM150S : Model number BP150XS (2 required)
Attach the plate cover.
Insert the tab at the bottom of the cover into the hole in the main body ➁, and push the plate cover to-
wards the main body. ➂
Use a screwdriver to securely tighten (clockwise) the 3 removed screws.
Do not pinch the cable with the plate cover.
3
2
1
Tighten the 3 screws.
Caution
Do not hold the connector of cable of the battery pack.
Battery connector
Battery pack Pullout label
(Pull here to remove the
battery pack.)
Red tape
Use the red tape on top of the battery pack,
which is 10 cm from the inner edge of the battery,
to gauge how much further you need to pull the
battery to remove it. Hold the battery securely
with both hands so as not to drop it.
Attention
Ne pas tenir le connecteur du câble de la batterie.
4. Remove both battery packs by pulling on the pullout label at the bottom of each battery pack.

17
1
2
7. Attach the front panel.
Insert the tab at the bottom of the front panel into the hole in the main body ➀, and push the plate cover
towards the main body. ➁
Use a screwdriver to securely tighten (clockwise) the 2 screws at the top of the front panel.
6. Securely connect the connectors. ➀
Secure the connectors to the plate cover. ➁
You may hear a “pop” sound when you connect the battery if it is replaced after the unit’s
operation is stopped, but this sound is not abnormal.
If you cannot secure a connector to the plate cover, the connector is not completely
connected.
Connect the connector again.
1
2
Battery replacement is complete.
Use the 3 supports
on the plate cover to
secure the connectors.
Tighten the 2 screws.

18
Additional battery unit (BUM300S) replacement procedure
For information on UPS battery replacement procedure, refer to the UPS instruction manual.
1. Use a screwdriver to loosen (anti-clockwise rotation) the 4 screws on the front panel of the additional
battery unit until they turn freely.
BATTRY UNIT
1
BATTRY UNIT
Loosen the
4 screws.
2. Remove the battery connector from the plate cover ➀and disconnect the connector. ➁
Battery connector
2
1
3. Remove (anti-clockwise rotation) the 2 screws that hold the plate cover in place. ➀
While pulling the plate cover toward you ➁, lift it up and remove the 2 lower battery connectors from
the eyehole. ➂
1
2
3
Plate cover
Remove the 3 screws.
Disconnect by holding here.

19
4. Remove the 4 battery packs by pulling on the pullout label at the bottom of each battery pack.
Use the red tape on top of the battery pack,
which is 10 cm from the inner edge of the battery,
to gauge how much further you need to pull the
battery to remove it. Hold the battery securely with
both hands so as not to drop it.
Caution
Do not hold the connector of cable of the battery pack.
Battery connector
Battery pack
Pullout label
(Pull here to remove the
battery pack.)
Red tape
5. Insert 4 new battery packs into the additional battery unit as far as they will go. ➀
● Replacement battery pack
For BUM300S : Model number BP150XS (4 required)
Attach the plate cover.
Align the teardrop-shaped screw hole at the top of the plate cover with the additional battery unit's top
screw hole. ➁
Use a screwdriver to securely tighten (turn clockwise) the 3 removed screws. ➂
Do not pinch the cable with the plate cover.
1
2
3
Tighten the 3 screws.
Attention
Ne pas tenir le connecteur du câble de la batterie.

20
6. Securely connect the connectors. ➀
Secure the connectors to the plate cover. ➁
You may hear a “pop” sound when you connect the battery if it is replaced after the unit’s
operation is stopped, but this sound is not abnormal.
If you cannot secure a connector to the plate cover, the connector is not completely
connected.
Connect the connector again.
2
Use the 2 supports at
the top and bottom of
the plate cover to secure
the connectors.
1
7. Attach the front panel.
Push the front panel toward the main body. ➀
Use a screwdriver to securely tighten (clockwise) the 4 screws at the top of the front panel. ➁
Battery replacement is now complete.
1
BATTRYUNIT
BATTRY UNIT
2
Tighten the 4 screws.
