Onkyo UWF-1 User manual

Wireless USB adapter
UWF-1
Instruction Manual
Manuel d’instructions
Manual de Instrucciones
Manuale di istruzioni
Bedienungsanleitung
Gebruiksaanwijzing
Bruksanvisning
使用手冊
使用手册
取扱説明書
English
Français
Espanõl
Italiano
Deutsch
Nederlands
Svenska
繁體中文
简体中文
日本語
En Fr Es DeIt Nl Sv Ct CsRu Ja Ar
UWF-1.book Page 1 Tuesday, February 22, 2011 10:39 AM

En-2
Thank you for purchasing an Onkyo product. Please
read this manual carefully before making any
connections or using this product. By following these
instructions, you’ll get the best audio performance
and the most listening pleasure from your Onkyo
product. Keep this manual for future reference.
Important Safety Instructions
1. Read these instructions.
2. Keep these instructions.
3. Heed all warnings.
4. Follow all instructions.
5. Do not use this apparatus near water.
6. Clean only with dry cloth.
7. Do not install near any heat sources such as radiators,
heat registers, stoves, or other apparatus that produce
heat.
8. Unplug this apparatus during lightning storms or when
unused for long periods of time.
9. Refer all servicing to qualified service personnel.
Servicing is required when the apparatus has been
damaged in any way, such as connection cord is
damaged, liquid has been spilled or objects have fallen
into the apparatus, the apparatus has been exposed to
rain or moisture, does not operate normally, or has been
dropped.

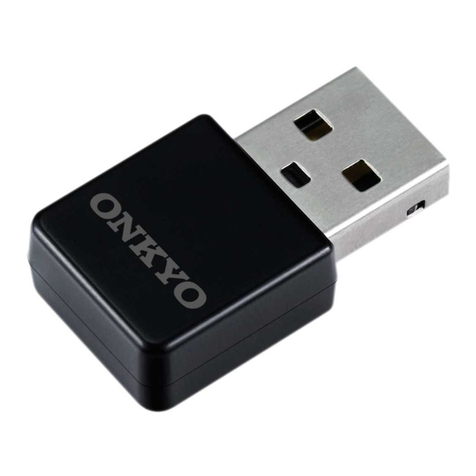

The UWF-1 adapter allows you to connect Onkyo’s
audio components to a wireless LAN.
The adapter can only be used with the
components listed in the “Compatible models”
section (➔En-8). (It cannot be used with
computers, for example.)
UWF-1.book Page 2 Tuesday, February 22, 2011 10:39 AM

En-3
10. Damage Requiring Service
Unplug the apparatus from the AV receiver/amplifier and
refer servicing to qualified service personnel under the
following conditions:
A. If liquid has been spilled, or objects have fallen into
the apparatus,
B. If the apparatus has been exposed to rain or water,
C. If the apparatus does not operate normally by
following the operating instructions. Adjust only
those controls that are covered by the operating
instructions as an improper adjustment of other
controls may result in damage and will often require
extensive work by a qualified technician to restore
the apparatus to its normal operation,
D. If the apparatus has been dropped or damaged in
any way, and
E. When the apparatus exhibits a distinct change in
performance this indicates a need for service.
Precautions
1. Care—Occasionally you should dust the unit all over
with a soft cloth. For stubborn stains, use a soft cloth
dampened with a weak solution of mild detergent and
water. Dry the unit immediately afterwards with a clean
cloth. Don’t use abrasive cloths, thinners, alcohol, or
other chemical solvents, because they may damage the
finish or remove the panel lettering.
2. Never Touch this Unit with Wet Hands—Never handle
this unit while your hands are wet or damp. If water or
any other liquid gets inside this unit, have it checked by
your Onkyo dealer.
UWF-1.book Page 3 Tuesday, February 22, 2011 10:39 AM

En-4
For U.S. models
FCC Statement
Federal Communication Commission Interference
Statement
This equipment has been tested and found to comply with the
limits for a Class B digital device, pursuant to Part 15 of the FCC
Rules. These limits are designed to provide reasonable
protection against harmful interference in a residential
installation. This equipment generates, uses and can radiate
radio frequency energy and, if not installed and used in
accordance with the instructions, may cause harmful
interference to radio communications. However, there is no
guarantee that interference will not occur in a particular
installation. If this equipment does cause harmful interference
to radio or television reception, which can be determined by
turning the equipment off and on, the user is encouraged to
try to correct the interference by one of the following
measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and
receiver.
• Connect the equipment into an outlet on a circuit different
from that to which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician
for help.
FCC Caution:
Any changes or modifications not expressly approved by the
party responsible for compliance could void the user’s
authority to operate this equipment. This device complies
with Part 15 of the FCC Rules. Operation is subject to the
following two conditions: (1) This device may not cause
harmful interference, and (2) this device must accept any
interference received, including interference that may cause
undesired operation. For product available in the USA/Canada
market, only channel 1~11 can be operated. Selection of other
channels is not possible.This device and its antenna(s) must
not be co-located or operation in conjunction with any other
antenna or transmitter.
IMPORTANT NOTE:
FCC Radiation Exposure Statement:
This equipment complies with FCC radiation exposure limits
set forth for an uncontrolled environment. This equipment
should be installed and operated with minimum distance
20cm between the radiator & your body.
UWF-1.book Page 4 Tuesday, February 22, 2011 10:39 AM

En-5
IC Statement
This Class B digital apparatus complies with Canadian
ICES-003. Operation is subject to the following two conditions:
(1) this device may not cause interference, and (2) this device
must accept any interference, including interference that may
cause undesired operation of the device.
Cet appareil numerique de la classe B est conforme a la norme
NMB-003 du Canada. Le present appareil est conforme aux
CNR d’Industrie Canada applicables aux appareils radio
exempts de licence. L’exploitation est autorisee aux deux
conditions suivantes: (1) l’appareil ne doit pas produire de
brouillage, et (2) l’utilisateur de l’appareil doit accepter tout
brouillage radioelectrique subi, meme si le brouillage est
susceptible d’en compromettre le fonctionnement.
For product available in the USA/Canada market, only channel
1~11 can be operated. Selection of other channels is not
possible. This device and its antenna(s) must not be co-located
or operation in conjunction with any other antenna or
transmitter.
IMPORTANT NOTE:
IC Radiation Exposure Statement:
This equipment complies with IC RSS-102 radiation exposure
limits set forth for an uncontrolled environment. This
equipment should be installed and operated with minimum
distance 20cm between the radiator & your body.
For European models
UWF-1.book Page 5 Tuesday, February 22, 2011 10:39 AM

En-6
Hereby, ONKYO SOUND & VISION CORPORATION,
declares that this UWF-1 is in compliance with the
essential requirements and other relevant provisions of
Directive 1999/5/EC.
Снастоящето, ONKYO SOUND & VISION
CORPORATION, декларира, че UWF-1 ев
съответствие със съществените изисквания и
другитеприложими разпоредби на Директива
1999/5/EC.
ONKYO SOUND & VISION CORPORATION tímto
prohlašuje, že UWF-1 splňuje základní požadavky a
všechna příslušná ustanoveni Směrnice 1999/5/ES.
Undertegnede ONKYO SOUND & VISION
CORPORATION erklærer herved, at følgende udstyr
UWF-1 overholder de væsentlige krav og øvrige relevante
krav i direktiv 1999/5/EF.
Hiermit erklärt ONKYO SOUND & VISION
CORPORATION, dass sich das Gerät UWF-1 in
Übereinstimmung mit den grundlegenden Anforderungen
und den übrigen einschlägigen Bestimmungen der
Richtlinie 1999/5/EG befindet.
Käesolevaga kinnitab ONKYO SOUND & VISION
CORPORATION seadme UWF-1 vastavust direktiivi
1999/5/EÜ põhinõuetele ja nimetatud direktiivist tulenevatele
teistele asjakohastele sätetele.
ΜΕ ΤΗΝ ΠΑΡΟΥΣΑ ΟΚΑΤΑΣΚΕΥΑΣΤΗΣ ONKYO
SOUND & VISION CORPORATION ∆ΗΛΩΝΕΙ ΟΤΙ UWF-
1 ΣΥΜΜΟΡΦΩΝΕΤΑΙ ΠΡΟΣ ΤΙΣ ΟΥΣΙΩ∆ΕΙΣ
ΑΠΑΙΤΗΣΕΙΣ ΚΑΙ ΤΙΣ ΛΟΙΠΕΣ ΣΧΕΤΙΚΕΣ ∆ΙΑΤΑΞΕΙΣ
ΤΗΣ Ο∆ΗΓΙΑΣ 1999/5/ΕΚ
Por la presente, ONKYO SOUND & VISION
CORPORATION, declara que este UWF-1 cumple con los
requisitos esenciales y otras exigencias relevantes de la
Directiva 1999/5/EC.
Par la présente, ONKYO SOUND & VISION
CORPORATION déclare que l’appareil UWF-1 est
conforme aux exigences essentielles et aux autres
dispositions pertinentes de la directive 1999/5/CE.
Con la presente ONKYO SOUND & VISION
CORPORATION dichiara che questo UWF-1 è conforme
ai requisiti essenziali ed alle altre disposizioni pertinenti
stabilite dalla direttiva 1999/5/CE.
Ar šo ONKYO SOUND & VISION CORPORATION deklarē,
ka UWF-1 atbilst Direktīvas 1999/5/EK būtiskajām prasībām
un citiem ar to saistītajiem noteikumiem.
Šiuo ONKYO SOUND & VISION CORPORATION
deklaruoja, kad šis UWF-1 atitinka esminius reikalavimus ir
kitas 1999/5/EB Direktyvos nuostatas.
A ONKYO SOUND & VISION CORPORATION ezzennel
kijelenti, hogy a UWF-1 típusú beren-dezés teljesíti az
alapvetőkövetelményeket és más 1999/5/EK irányelvben
meghatározott vonatkozó rendelkezéseket.
Hierbij verklaart ONKYO SOUND & VISION
CORPORATION dat het toestel l UWF-1 in
overeenstemming is met de essentiële eisen en de andere
relevante bepalin-gen van richtlijn 1999/5/EG.
Niniejszym ONKYO SOUND & VISION CORPORATION
deklaruje że UWF-1 jest zgodny z zasadniczymi
wymaganiami i innymi właściwymi postanowieniami
Dyrektywy 1999/5/EC.
UWF-1.book Page 6 Tuesday, February 22, 2011 10:39 AM

En-7
Eu, ONKYO SOUND & VISION CORPORATION, declaro
que o UWF-1 cumpre os requisitos essenciais e outras
provisões relevantes da Directiva 1999/5/EC.
Prin prezenta, ONKYO SOUND & VISION
CORPORATION, declarăcăaparatul UWF-1 este în
conformitate cu cerinţele esenţiale şi cu alte prevederi
pertinente ale Directivei 1999/5/CE.
ONKYO SOUND & VISION CORPORATION týmto
vyhlasuje, že UWF-1 a spĺňa základné požiadavky a
všetky príslušné ustanovenia Smernice 1999/5/ES.
ONKYO SOUND & VISION CORPORATION izjavlja, da je
ta UWF-1 v skladu z bistvenimi zahtevami in drugimi
relevantnimi določili direktive 1999/5/ES.
ONKYO SOUND & VISION CORPORATION vakuuttaa
täten että UWF-1 tyyppinen laite on direktiivin 1999/5/EY
oleellisten vaatimusten ja sitä koskevien direktiivin muiden
ehtojen mukainen.
Härmed förklarar ONKYO SOUND & VISION
CORPORATION att denna UWF-1 följer de väsentliga
kraven och andra relevanta stadgar i Direktiv 1999/5/EC.
Hér með lýsir ONKYO SOUND & VISION CORPORATION
því yfir að varan UWF-1 er í samræmi við grunnkröfur og
aðrar kröfur sem gerðar eru í tilskipun 1999/5/EC.
ONKYO SOUND & VISION CORPORATION erklærer
herved at denne UWF-1 er i overensstemmelse med
vesentlige krav og andre relevante bestemmelser i direktiv
1999/5/EC.
UWF-1.book Page 7 Tuesday, February 22, 2011 10:39 AM

En-8
Using the UWF-1
A wireless LAN (WLAN) is a local area network that
relies on wireless communication.
To achieve a wireless network connection, you will
need the following components:
❑Access point
Also known as the base station, it links your network-
capable AV receiver (wireless client) with a PC or
network. Access points fall into two categories: the
bridge type that only performs data relay in a local
area network, or the router type that has a built-in
router functionality.
❑Wireless adapters
Sometimes known as dongles, wireless adapters are
extension devices that provide wireless network
functionality when connected to a PC. There are
several types of adapters, including PC cards and USB
adapters. Connecting the UWF-1 wireless adapter to
the USB port of a network-capable AV receiver lets
you use your AV receiver as a wireless client (wireless
terminal) and connect it to a PC or to the Internet.
Compatible with new-series (TX-NRxx9 and higher)
Onkyo AV receivers. For further details, visit the
Onkyo web site. You can find the home page address
on the back of this manual.
To achieve a wireless network connection, it is
necessary to perform the wireless LAN setup. The
setup can be done either automatically or manually.
Note
• Do not connect any other wireless adapter than the UWF-
1 to the USB port of your network-capable AV receiver, as
other wireless USB adapters are not supported.
• Depending on your connection and the AV
receiver’s functionality, menus won’t be displayed
on screen. In this case, use the AV receiver’s display
to make the settings.
• The wording of displayed items varies according to
the AV receiver’s functionality.
Tip
•PressRETURN to go back one screen.
About UWF-1 Compatible models
Performing wireless LAN setup on the AV
receiver
UWF-1.book Page 8 Tuesday, February 22, 2011 10:39 AM

En-9
Automatic wireless LAN setup
1Connect the UWF-1 to the USB port on your
network-capable AV receiver.
2Press USB to select the USB input.
The “Wireless Setup” menu is displayed on
screen.
3Use q/wto select “Auto Setup” and then press
ENTER.
The WPS selection screen is displayed, providing
the following two options:
■Push Button method
3.1 Use q/wto select “Push Button” and
then press ENTER.
3.2 Press the WPS button on your Access
Point device.
■PIN code method
3.1 Use q/wto select “PIN Code” and then
press ENTER.
An 8-digit PIN code is displayed. The PIN
code is displayed scrolling on the AV
receiver’s display.
3.2 Input the provided code in your Access
Point.
For information on the registration
process, please refer to the instruction
manual provided with your Access Point
device.
4Press ENTER to confirm.
After the connection to your Access Point is
completed, the connection status is displayed on
screen. This completes the wireless LAN setup.
You can review your setup with the “Status”
option on the “Wireless Setup” menu.
UWF-1.book Page 9 Tuesday, February 22, 2011 10:39 AM

En-10
Manual wireless LAN setup
1Connect the UWF-1 to the USB port on your
network-capable AV receiver.
2Press USB to select the USB input.
The “Wireless Setup” menu is displayed on
screen.
3Use q/wto select “Manual Setup” and then
press ENTER.
A list of available Access Points is displayed.
4Use q/wto select the Access Point you wish to
connect to, and then press ENTER.
Depending on your encryption settings, the
security of your Access Point will provide one of
the following patterns:
■WEP method
4.1 Use q/wto select “Default KeyID” and
then press ENTER.
4.2 Use q/wto choose an ID between 1 and
4, and then press ENTER.
4.3 Use q/wto select “Key” and then press
ENTER.
4.4 Use the keyboard on screen to enter the
secret key and confirm with “OK”.
■WPA/WPA2 method
4.1 Use q/wto select “Key” and then press
ENTER.
4.2 Use the keyboard on screen to enter the
secret key and confirm with “OK”.
■No encryption
If your Access Point device is not secured by
encryption, there is no need to input any
secret key.
5Select “OK” and press ENTER.
After the connection to your Access Point is
completed, the connection status is displayed on
screen. This completes the wireless LAN setup.
You can review your setup with the “Status”
option on the “Wireless Setup” menu.
UWF-1.book Page 10 Tuesday, February 22, 2011 10:39 AM

En-11
Specifications and features are subject to change
without notice.
Specifications
Connection format:
Universal Serial Bus 2.0
Transmission frequency:
(United States) 2.4 GHz band (2400
MHz - 2473 MHz, 1 - 11 ch)
(Europe, except for France) 2.4 GHz
band (2400 MHz - 2483 MHz, 1 - 13
ch)
(France) 2.4 GHz band (2446 MHz -
2483 MHz, 10 - 13 ch)
(Japan) 2.4 GHz band (2400 MHz -
2497 MHz, 1 - 13 or 14 ch)
(China) 2.4 GHz band (2400 MHz -
2483 MHz, 1 - 13 ch)
Power supply: USB supply
Current consumption:
310 mA
Dimensions: (W × H × D)
1.1″× 0.3″× 0.7″
(29.8 mm × 8.4 mm × 17.0 mm)
Weight: 0.1 oz. (3.4 g)
UWF-1.book Page 11 Tuesday, February 22, 2011 10:39 AM

Fr-2
Nous vous remercions d’avoir opté pour un produit
Onkyo. Veuillez lire ce manuel d’instructions
attentivement avant d’effectuer la moindre
connexion et d’utiliser ce produit. En suivant les
instructions données, vous profiterez au mieux des
possibilités de ce produit Onkyo et de tout le plaisir
qu’il peut procurer. Conservez ce manuel afin de
pouvoir le consulter ultérieurement.
Remarques importantes pour
votre sécurité
1. Veuillez lire ces instructions.
2. Veuillez conserver ces instructions.
3. Respectez tous les avertissements.
4. Suivez toutes les instructions.
5. Ne vous servez pas de cet appareil à proximité d’eau.
6. Essuyez le boîtier avec un chiffon sec uniquement.
7. Ne le placez pas à proximité de sources de chaleur telles
que radiateurs, chauffage, poêles ou autre dispositif
générateur de chaleur.
8. Débranchez l’appareil durant un orage ou lorsqu’il reste
inutilisé longtemps.
9. Confiez toute réparation à un technicien qualifié. Un
entretien est indispensable quand le produit a été
endommagé d’une façon ou d’une autre: le cordon ou la
fiche secteur sont endommagés, du liquide ou des objets
ont pénétré dans le produit, il a été exposé à la pluie ou à
une humidité excessive, il ne fonctionne plus
correctement, il est tombé etc.
L’adaptateur UWF-1 vous permet de connecter les
composants audio d’Onkyo à un LAN sans fil.
L’adaptateur peut uniquement être utilisé avec les
composants figurant dans la section « Modèles
compatibles » (➔Fr-7). (Il ne peut pas être utilisé
avec les ordinateurs, par exemple.)
UWF-1.book Page 2 Tuesday, February 22, 2011 10:39 AM

Fr-3
10. Dommages nécessitant réparation
Débranchez le produit de l’ampli-tuner AV et confiez-le à
un service de réparation qualifié dans les cas suivants:
A. Des objets sont tombés dans l’appareil ou du liquide
a été renversé et a pénétré ce dernier.
B. L’appareil a été exposé à la pluie.
C. L’appareil ne semble pas fonctionner normalement
lorsque vous l’utilisez en respectant les instructions
données. N’effectuez que les réglages préconisés
dans le manuel car un mauvais réglage d’autres
commandes risque d’endommager l’appareil et
nécessitera un long travail de remise en état par un
technicien qualifié.
D. L’appareil est tombé ou son boîtier est endommagé.
E. Ses performances semblent nettement affectées.
Précautions
1. Entretien—Essuyez régulièrement le boîtier de
l’appareil avec un chiffon doux et sec. Vous pouvez
éliminer les taches rebelles avec un chiffon légèrement
imbibé d’eau et de détergent doux. Essuyez ensuite
l’appareil avec un chiffon propre et sec. N’utilisez jamais
de chiffons rêches, de dissolvant, d’alcool ou d’autres
solvants chimiques car ceux-ci pourraient endommager
la finition ou faire disparaître la sérigraphie du boîtier.
2. Ne touchez jamais cet appareil avec des mains
mouillées—Ne maniez jamais ce produit ou le câble de
connexion avec les mains mouillées ou humides. Si de
l’eau ou tout autre liquide pénètre à l’intérieur du
produit, veuillez le faire examiner par votre revendeur
Onkyo.
UWF-1.book Page 3 Tuesday, February 22, 2011 10:39 AM

Fr-4
IC Statement
This Class B digital apparatus complies with Canadian
ICES-003. Operation is subject to the following two conditions:
(1) this device may not cause interference, and (2) this device
must accept any interference, including interference that may
cause undesired operation of the device.
Cet appareil numerique de la classe B est conforme a la norme
NMB-003 du Canada. Le present appareil est conforme aux
CNR d’Industrie Canada applicables aux appareils radio
exempts de licence. L’exploitation est autorisee aux deux
conditions suivantes: (1) l’appareil ne doit pas produire de
brouillage, et (2) l’utilisateur de l’appareil doit accepter tout
brouillage radioelectrique subi, meme si le brouillage est
susceptible d’en compromettre le fonctionnement.
For product available in the USA/Canada market, only channel
1~11 can be operated. Selection of other channels is not
possible. This device and its antenna(s) must not be co-located
or operation in conjunction with any other antenna or
transmitter.
IMPORTANT NOTE:
IC Radiation Exposure Statement:
This equipment complies with IC RSS-102 radiation exposure
limits set forth for an uncontrolled environment. This
equipment should be installed and operated with minimum
distance 20cm between the radiator & your body.
Modèles pour l’Europe
UWF-1.book Page 4 Tuesday, February 22, 2011 10:39 AM

Fr-5
Hereby, ONKYO SOUND & VISION CORPORATION,
declares that this UWF-1 is in compliance with the
essential requirements and other relevant provisions of
Directive 1999/5/EC.
Снастоящето, ONKYO SOUND & VISION
CORPORATION, декларира, че UWF-1 ев
съответствие със съществените изисквания и
другитеприложими разпоредби на Директива
1999/5/EC.
ONKYO SOUND & VISION CORPORATION tímto
prohlašuje, že UWF-1 splňuje základní požadavky a
všechna příslušná ustanoveni Směrnice 1999/5/ES.
Undertegnede ONKYO SOUND & VISION
CORPORATION erklærer herved, at følgende udstyr
UWF-1 overholder de væsentlige krav og øvrige relevante
krav i direktiv 1999/5/EF.
Hiermit erklärt ONKYO SOUND & VISION
CORPORATION, dass sich das Gerät UWF-1 in
Übereinstimmung mit den grundlegenden Anforderungen
und den übrigen einschlägigen Bestimmungen der
Richtlinie 1999/5/EG befindet.
Käesolevaga kinnitab ONKYO SOUND & VISION
CORPORATION seadme UWF-1 vastavust direktiivi
1999/5/EÜ põhinõuetele ja nimetatud direktiivist tulenevatele
teistele asjakohastele sätetele.
ΜΕ ΤΗΝ ΠΑΡΟΥΣΑ ΟΚΑΤΑΣΚΕΥΑΣΤΗΣ ONKYO
SOUND & VISION CORPORATION ∆ΗΛΩΝΕΙ ΟΤΙ UWF-
1 ΣΥΜΜΟΡΦΩΝΕΤΑΙ ΠΡΟΣ ΤΙΣ ΟΥΣΙΩ∆ΕΙΣ
ΑΠΑΙΤΗΣΕΙΣ ΚΑΙ ΤΙΣ ΛΟΙΠΕΣ ΣΧΕΤΙΚΕΣ ∆ΙΑΤΑΞΕΙΣ
ΤΗΣ Ο∆ΗΓΙΑΣ 1999/5/ΕΚ
Por la presente, ONKYO SOUND & VISION
CORPORATION, declara que este UWF-1 cumple con los
requisitos esenciales y otras exigencias relevantes de la
Directiva 1999/5/EC.
Par la présente, ONKYO SOUND & VISION
CORPORATION déclare que l’appareil UWF-1 est
conforme aux exigences essentielles et aux autres
dispositions pertinentes de la directive 1999/5/CE.
Con la presente ONKYO SOUND & VISION
CORPORATION dichiara che questo UWF-1 è conforme
ai requisiti essenziali ed alle altre disposizioni pertinenti
stabilite dalla direttiva 1999/5/CE.
Ar šo ONKYO SOUND & VISION CORPORATION deklarē,
ka UWF-1 atbilst Direktīvas 1999/5/EK būtiskajām prasībām
un citiem ar to saistītajiem noteikumiem.
Šiuo ONKYO SOUND & VISION CORPORATION
deklaruoja, kad šis UWF-1 atitinka esminius reikalavimus ir
kitas 1999/5/EB Direktyvos nuostatas.
A ONKYO SOUND & VISION CORPORATION ezzennel
kijelenti, hogy a UWF-1 típusú beren-dezés teljesíti az
alapvetőkövetelményeket és más 1999/5/EK irányelvben
meghatározott vonatkozó rendelkezéseket.
Hierbij verklaart ONKYO SOUND & VISION
CORPORATION dat het toestel l UWF-1 in
overeenstemming is met de essentiële eisen en de andere
relevante bepalin-gen van richtlijn 1999/5/EG.
Niniejszym ONKYO SOUND & VISION CORPORATION
deklaruje że UWF-1 jest zgodny z zasadniczymi
wymaganiami i innymi właściwymi postanowieniami
Dyrektywy 1999/5/EC.
UWF-1.book Page 5 Tuesday, February 22, 2011 10:39 AM

Fr-6
Eu, ONKYO SOUND & VISION CORPORATION, declaro
que o UWF-1 cumpre os requisitos essenciais e outras
provisões relevantes da Directiva 1999/5/EC.
Prin prezenta, ONKYO SOUND & VISION
CORPORATION, declarăcăaparatul UWF-1 este în
conformitate cu cerinţele esenţiale şi cu alte prevederi
pertinente ale Directivei 1999/5/CE.
ONKYO SOUND & VISION CORPORATION týmto
vyhlasuje, že UWF-1 a spĺňa základné požiadavky a
všetky príslušné ustanovenia Smernice 1999/5/ES.
ONKYO SOUND & VISION CORPORATION izjavlja, da je
ta UWF-1 v skladu z bistvenimi zahtevami in drugimi
relevantnimi določili direktive 1999/5/ES.
ONKYO SOUND & VISION CORPORATION vakuuttaa
täten että UWF-1 tyyppinen laite on direktiivin 1999/5/EY
oleellisten vaatimusten ja sitä koskevien direktiivin muiden
ehtojen mukainen.
Härmed förklarar ONKYO SOUND & VISION
CORPORATION att denna UWF-1 följer de väsentliga
kraven och andra relevanta stadgar i Direktiv 1999/5/EC.
Hér með lýsir ONKYO SOUND & VISION CORPORATION
því yfir að varan UWF-1 er í samræmi við grunnkröfur og
aðrar kröfur sem gerðar eru í tilskipun 1999/5/EC.
ONKYO SOUND & VISION CORPORATION erklærer
herved at denne UWF-1 er i overensstemmelse med
vesentlige krav og andre relevante bestemmelser i direktiv
1999/5/EC.
UWF-1.book Page 6 Tuesday, February 22, 2011 10:39 AM

Fr-7
Utilisation de l’UWF-1
Un LAN sans fil (WLAN) est un réseau local qui repose
sur la communication sans fil.
Pour réaliser une connexion à un réseau sans fil, vous
aurez besoin des composants suivants :
❑Point d’accès
Également connu comme station de base, il relie
votre ampli-tuner AV avec connectivité réseau (client
sans fil) à un PC ou un réseau. Les points d’accès se
rangent dans deux catégories : le type de raccord qui
effectue seulement le relais de données dans un
réseau local, ou le type de routeur qui a une
fonctionnalité de routeur intégrée.
❑Adaptateurs sans fil
Parfois connu comme fiches, les adaptateurs sans fil
sont des dispositifs d’extension qui fournissent la
fonctionnalité réseau sans fil une fois reliés à un PC. Il
y a plusieurs types d’adaptateurs, y compris les cartes
de PC et les adaptateurs USB. Connecter l’adaptateur
UWF-1 sans fil au port USB d’un ampli-tuner AV avec
connectivité réseau vous permet d’employer votre
ampli-tuner AV comme client sans fil (borne sans fil)
et de le relier à un PC ou à Internet.
Compatible avec les nouvelles séries (TX-NRxx9 etmodèles
au-dessus) d’ampli-tuner AV Onkyo. Consultez le site Web
d’Onkyo pour de plus amples détails. Vous trouverez
l'adresse de la page d'accueil au dos de ce manuel.
Pour réaliser une connexion réseau sans fil, il est
nécessaire d'effectuer la configuration réseau local
sans fil. La configuration peut être faite
automatiquement ou manuellement.
Remarque
•
Ne connectez aucun autre adaptateur sans fil que l’UWF-1 au
port USB de votre ampli-tuner AV avec connectivité réseau,
car les autres adaptateurs USB sans fil ne sont pris en charge.
•
Selon votre connexion et la fonctionnalité de l’ampli-tuner
AV, les menus ne seront pas affichés sur l'écran. Dans ce cas,
utilisez l’afficheur de l’Ampli-tuner AVpour faire les réglages.
• Le libellé des articles affichés varient selon la
fonctionnalité de l’Ampli-tuner AV.
Conseil
•
Appuyez sur RETURN pour revenir à l’écran précédent.
À propos de l’UWF-1 Modèles compatibles
Effectuer la configuration réseau local
sans fil sur l’ampli-tuner AV
UWF-1.book Page 7 Tuesday, February 22, 2011 10:39 AM

Fr-8
Configuration réseau local sans fil
automatique
1Connectez l’UWF-1 au port USB de votre
ampli-tuner AV avec connectivité réseau.
2Appuyez sur USB pour sélectionner l’entrée
USB.
Le menu « Wireless Setup » est affiché à l'écran.
3Utilisez q/wpour sélectionner « Auto Setup »,
puis appuyez sur ENTER.
L’écran de sélection WPS s’affiche, fournissant les
deux options suivantes :
■Méthode de bouton poussoir
3.1 Utilisez q/wpour sélectionner « Push
Button », puis appuyez sur ENTER.
3.2 Appuyez sur le bouton WPS sur votre
dispositif de point d’accès.
■Méthode code PIN
3.1 Utilisez q/wpour sélectionner « PIN
Code », puis appuyez sur ENTER.
Un code PIN à 8 chiffres s’affiche. Le code
de PIN s’affiche en défilant sur l’affichage
de l’ampli-tuner AV.
3.2 Entrez le code fourni dans votre point
d'accès.
Pour des informations sur la procédure
d’enregistrement, veuillez vous référer au
manuel d’instructions fourni avec votre
dispositif de point d’accès.
4Appuyez sur ENTER pour confirmer.
Une fois le branchement à votre point d’accès
accompli, l’état du branchement est affiché sur
l’écran. Cela termine la configuration réseau local
sans fil.
Vous pouvez passer en revue votre configuration
avec l’option « Status » sur le menu « Wireless
Setup ».
UWF-1.book Page 8 Tuesday, February 22, 2011 10:39 AM

Fr-9
Configuration réseau local sans fil manuelle
1Connectez l’UWF-1 au port USB de votre
ampli-tuner AV avec connectivité réseau.
2Appuyez sur USB pour sélectionner l’entrée
USB.
Le menu « Wireless Setup » est affiché à l’écran.
3Utilisez q/wpour sélectionner « Manual
Setup », puis appuyez sur ENTER.
Une liste des points d’accès disponible s’affiche.
4Utilisez q/wpour sélectionner le point d’accès
auquel vous souhaitez vous connecter, puis
appuyez sur ENTER.
Selon vos réglages de cryptage, la sécurité de
votre point d’accès fournira un des motifs
suivants :
■Méthode WEP
4.1 Utilisez q/wpour sélectionner « Default
KeyID », puis appuyez sur ENTER.
4.2 Utilisez q/wpour choisir un identifiant
entre 1 et 4, puis appuyez sur ENTER.
4.3 Utilisez q/wpour sélectionner « Key »,
puis appuyez sur ENTER.
4.4 Utilisez le clavier sur l’écran pour entrer la
clé secrète et confirmez-la avec « OK ».
■Méthode WPA/WPA2
4.1 Utilisez q/wpour sélectionner « Key »,
puis appuyez sur ENTER.
4.2 Utilisez le clavier sur l’écran pour entrer la
clé secrète et confirmez-la avec « OK ».
■Pas de cryptage
Si votre dispositif de point d’accès n’est pas
sécurisé par cryptage, il n’est pas nécessaire
d’entrer une clé secrète.
5Sélectionnez « OK » et appuyez sur ENTER.
Une fois le branchement à votre point d’accès
accompli, l’état du branchement est affiché sur
l’écran. Cela termine la configuration réseau local
sans fil.
Vous pouvez passer en revue votre configuration
avec l’option « Status » sur le menu « Wireless
Setup ».
UWF-1.book Page 9 Tuesday, February 22, 2011 10:39 AM

Fr-10
Les caractéristiques techniques et les fonctionnalités
de cet appareil sont susceptibles d’être modifiées
sans préavis.
Caractéristiques techniques
Format de connexion :
USB 2.0
Fréquence de transmission :
(États-Unis) bande 2,4 GHz (2400
MHz - 2473 MHz, 1 - 11 canaux)
(Europe, sauf pour la France)
bande 2,4 GHz (2400 MHz - 2483
MHz, 1 - 13 canaux)
(France) bande 2,4 GHz (2446 MHz -
2483 MHz, 10 - 13 canaux)
(Japon) bande 2,4 GHz (2400 MHz -
2497 MHz, 1 - 13 ou 14 canaux)
(Chine) bande 2,4 GHz (2400 MHz -
2483 MHz, 1 - 13 canaux)
Alimentation : Alimentation USB
Consommation d’électricité :
310 mA
Dimensions : (L × H × P)
29,8 mm × 8,4 mm × 17,0 mm
Poids : 3,4 g
UWF-1.book Page 10 Tuesday, February 22, 2011 10:39 AM
