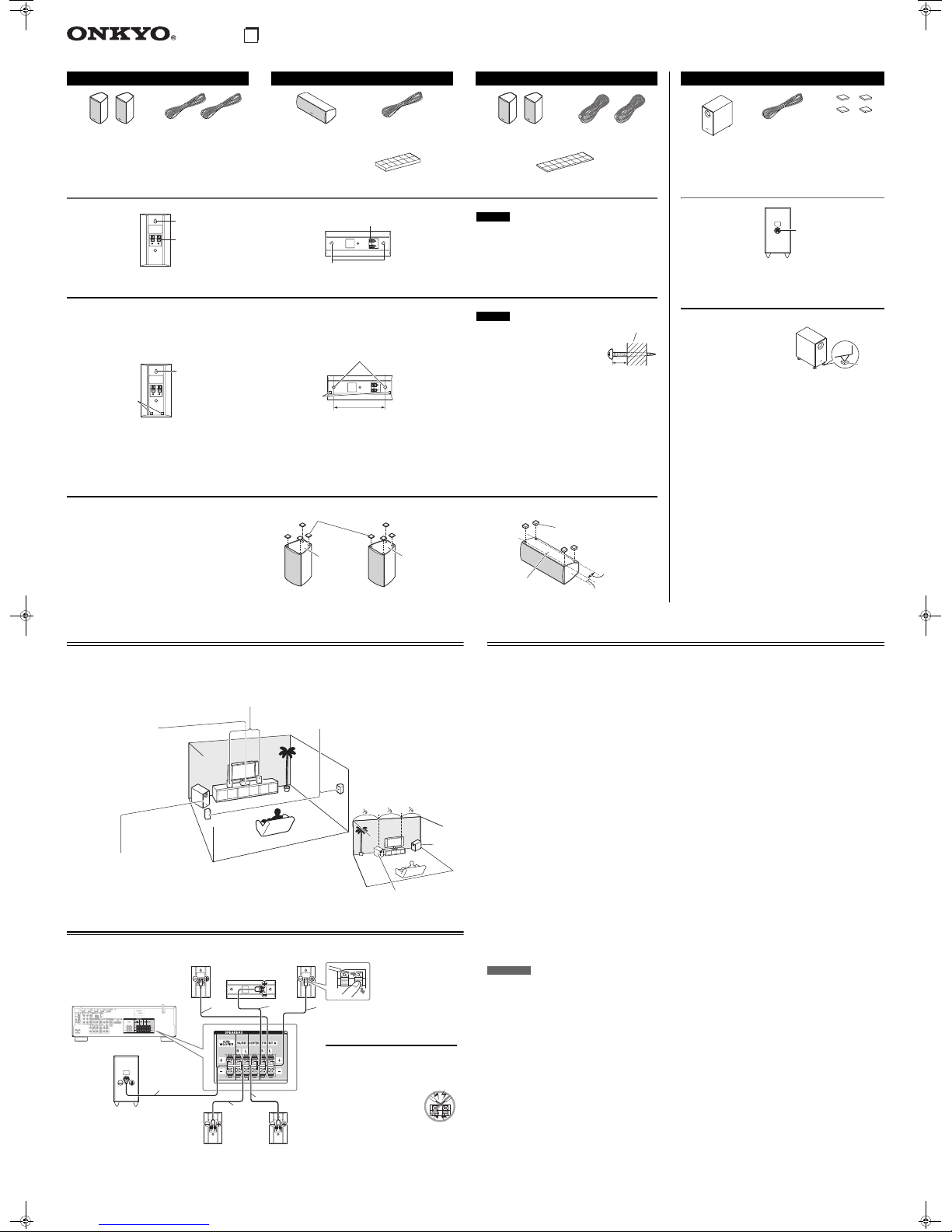

Onkyo HTP-344 User manual

E n
Enjoying Home Cinema
The Home Cinema means that you can enjoy surround sound with a real sense of movement in your own home — just like being in
a movie theater or concert hall.
Connecting the Speakers
Corner
position
1/3 of wall
position
Center speaker (SKC-344)
Position it close to your TV (preferably
on top) facing forward at about ear
level, or at the same height as the
front left and right speakers.
Front left and right speakers (SKF-344)
They should be positioned facing the listener at about ear level,
and equally spaced from the TV. Angle them inward slightly so
as to create a triangle, with the listener at the apex.
Surround left and right speakers (SKR-344)
Position them at the sides of the listener, or
slightly behind, about 60 to 100 cm (2 to 3 feet)
above ear level. Ideally they should be equally
spaced from the listener.
Subwoofer (SKW-348)
The subwoofer handles the bass sounds of the LFE (Low-Frequency Effects) chan-
nel and bass from the satellite speakers when a crossover is specified. The volume
and quality of the bass output from your subwoofer will depend on its position, the
shape of your listening room, and your listening position. In general, a good bass
sound can be obtained by installing the subwoofer in a front corner, or at one-third
the way along the front wall, as shown.
Red White
Blue
Green
Front right
speaker
Center speaker
Gray
Front left
speaker
Surround right
speaker
Surround left
speaker
Subwoofer
Speaker Connection
Precautions
Read the following before connecting your
speakers:
• Turn off your receiver before making any
connections.
• Pay close attention to speaker
wiring polarity. Connect posi-
tive (+) terminals to only pos-
itive (+) terminals, and
negative (–) terminals to only negative (–)
terminals. If the speakers are wired incor-
rectly, the sound will be out of phase and
will sound unnatural.
• Be careful not to short the positive and
negative wires. Doing so may damage
your amp.
Purple
Specifications
■Passive Subwoofer (SKW-348)
■Front Speakers (SKF-344)
■Center Speaker (SKC-344)
■Surround Speakers (SKR-344)
Specifications and appearance are subject to change without
prior notice.
Note
For non-magnetic shielded speakers:
Try moving the speakers away from your TV or monitor. If discoloration should occur, turn off your TV or monitor, wait 15 to 30
minutes, and then turn it back on again. This normally activates the degaussing function, which neutralizes the magnetic field,
thereby removing any discoloration effects.
Type Bass-reflex type Passive subwoofer
Impedance 6 Ω
Maximum input power 130 W
Sensitivity 82 dB/W/m
Frequency response 30 Hz to 150 Hz
Cabinet capacity 24 L
Dimensions (W ×H ×D) 211 mm ×425 mm ×381 mm
(incl. projection)
Weight 5.5 kg
Drivers unit 16 cm Cone ×1
Ter m in a l Spring type color coded
Other Non-magnetic shielding
Type Full Range Bass-reflex
Impedance 6 Ω
Maximum input power 120 W
Sensitivity 81 dB/W/m
Frequency response 80 Hz to 20 kHz
Cabinet capacity 1.1 L
Dimensions (W ×H ×D) 101 mm × 175 mm × 116 mm
(incl. grille and projection)
Weight 0.8 kg
Drivers unit 8 cm Cone ×1
Ter m in a l Spring type color coded
Keyhole slot Availa ble
Grille Fixed
Other Magnetic shielding
Type Full Range Bass-reflex
Impedance 6 Ω
Maximum input power 120 W
Sensitivity 82 dB/W/m
Frequency response 80 Hz to 20 kHz
Cabinet capacity 1.8 L
Dimensions (W ×H ×D) 273 mm ×101 mm ×106 mm
(incl. grille and projection)
Wei ght 1.0 kg
Drivers unit 8 cm Cone ×1
Terminal Spring type color coded
Keyhole slot Available
Grille Fixed
Other Magnetic shielding
Type Full Range Bass-reflex
Impedance 6 Ω
Maximum input power 120 W
Sensitivity 81 dB/W/m
Frequency response 80 Hz to 20 kHz
Cabinet capacity 1.1 L
Dimensions (W ×H ×D) 101 mm ×175 mm ×116 mm
(incl. grille and projection)
Wei ght 0.7 kg
Drivers unit 8 cm Cone ×1
Terminal Spring type color coded
Keyhole slot Available
Grille Fixed
Other Non-magnetic shielding
Using the Floor Pads for Subwoofer
If the subwoofer is placed on a hard
floor (wood, vinyl, tile, etc.) and
playback is very loud, the sub-
woofer’s feet may damage the
flooring. To prevent this, place the
supplied pads underneath the sub-
woofer’s feet. The pads also pro-
vide a stable base for the subwoofer.
Subwoofer (SKW-348)
Subwoofer
Speaker cable 3.0 m
(10 ft.)
4 floor pads*
(Purple)
Speaker terminals
Pad
5.1ch Home Cinema Package HTP-344
Y1012-1
* 2 9 4 0 0 6 3 1 *
SN 29400631
(C) Copyright 2010 ONKYO SOUND & VISION CORPORATION Japan. All rights reserved.
Wall Mounting
Using the Rubber Stoppers for a More Stable Platform
Front speaker (SKF-344) Center speaker (SKC-344) Surround speaker (SKR-344)
Front speakers Speaker cables 3.5 m
(11 ft.)
Center speaker Speaker cable 3.0 m
(10 ft.)
Surround speakers Speaker cables 8.0 m
(26 ft.)
*Configuration of the rubber stoppers may be different from the figure, such as being
2 sheets instead of 1 sheet, but the total number will be same.
12 thick rubber stoppers*16 thin rubber stoppers*
Caution
• The front grilles are not designed to be removed so do not
attempt to remove them forcibly, as this will damage
them.
To mount the front/surround speakers vertically, use the
keyhole slot shown to hang each speaker on a screw that’s
securely screwed into the wall.
To mount the center speaker horizontally, use the two key-
hole slots shown to hang the speaker on two screws that are
securely screwed into the wall.
Caution
• A mounting screw’s ability to support a
speaker depends on how well it’s
anchored to the wall. If you have hol-
low walls, screw each mounting screw
into a stud. If there are no studs, or the
walls are solid, use suitable wall
anchors. Use screws with a head diame-
ter of 9 mm (5/16") or less and a shank diameter of 4 mm
(1/8") or less. With hollow walls, use a cable/pipe detec-
tor to check for any power cables or water pipes before
making any holes.
• Leave a gap of between 5 mm (3/16") and 10 mm
(7/16") between the wall and the base of the screw head,
as shown. (We recommend that you consult a home instal-
lation professional.)
We recommend using the supplied rubber stoppers to
achieve the best possible sound from your speakers. The
rubber stoppers prevent the speakers from moving, provid-
ing a more stable platform. Use thick stoppers for the cen-
ter speaker, and thin stoppers for the other speakers.
(White) (Red) (Green)
(Blue) (Gray)
Speaker terminals
Keyhole slot
SKF-344
SKR-344
Speaker terminals
Keyhole slots
SKC-344
Keyhole slot for
wall mounting
Thick rubber
stoppers
Keyhole slots for wall mounting
217 mm (8-9/16")
Thick rubber
stoppers
Wall
5 to 10 mm
(3/16" to 7/16")
Thin rubber stoppers
Bottom of the
SKR-344
Bottom of the
SKF-344
Bottom of the
SKC-344
55 mm
(2-3/16")
12 mm (1/2")
Thick rubber stoppers
HTP-344_EnDe_101222.book Page 1 Wednesday, December 22, 2010 5:55 PM

D e
Die Freuden des Heimkinos
Mit dem Heimkino können Sie Surround-Klang mit einer echten Bewegungswahrnehmung bei Ihnen zu Hause genießen – als ob
Sie sich in einem Kino oder Konzertsaal befinden.
Anschließen der Lautsprecher
Eckpo-
sition
1/3
Wandlänge
Center-Lautsprecher
(SKC-344)
Stellen Sie sie so nahe wie möglich
an den Fernseher (vorzugsweise
darauf) und richten Sie sie auf
Hörposition oder auf derselben Höhe
befinden wie den linken und rechten
Front-Lautsprecher aus.
Linke und rechte Frontboxen (SKF-344)
Sie sollten auf die Hörer ausgerichtet sein, und zwar auf Ohrhöhe,
und im gleich großen Abstand zum Fernseher positioniert werden.
Drehen Sie sie leicht nach innen, um ein Dreieck zu
erzielen, an dessen Unterseite sich der Hörer befindet.
Linke und rechte Surround-Boxen (SKR-344)
Sie sollten sich neben dem Hörer oder knapp
dahinter, etwa 60 bis 100 cm über Ohrhöhe
befinden. Idealerweise sollten Sie im gleichen
Abstand vom Zuhörer entfernt positioniert
werden.
Subwoofer (SKW-348)
Der Subwoofer kümmert sich um den Bassklang des LFE (Low-Frequency Effekts/Effekte bei
niedriger Frequenz) Kanals und den Bass von den Satellitenlautsprechern, wenn ein Crossover
festgestellt wird. Der Pegel und die Intensität der Basswiedergabe Ihres Subwoofers sollte sich
nach der Hörposition, der Form des Hörraums und seinem Aufstellungsort richten. Im Allgemeinen
kann ein guter Bassklang erzielt werden, wenn man den Subwoofer in einer vorderen Ecke bzw.
bei einem Drittel der Länge der vorderen Wand gemäß der Abbildung aufstellt.
Rot Weiß
Blau
Grün
Front rechts
Lautsprecher
Center-Lautsprecher
Grau
Front links
Lautsprecher
Surround rechts
Lautsprecher
Surround links
Lautsprecher
Subwoofer
Vorsicht beim Anschließen der
Lautsprecher
Bevor Sie Ihre Lautsprecher anschließen,
lesen Sie sich folgende Hinweise durch:
• Schalten Sie Ihren Receiver aus, bevor
Sie Ihre Lautsprecher anschließen.
• Achten Sie dabei besonders
auf die Polarität der
Lautsprecherkabel. Verbinden
Sie den Pluspol (+) eines
Anschlusses mit dem Pluspol
(+) der Anschlüsse und den Minuspol (–)
eines Anschlusses mit dem Minuspol (–)
der Anschlüsse. Wenn Sie die Polarität
vertauschen, tritt eine Phasendrehung auf,
welche die Klangqualität beeinträchtigt.
• Vermeiden Sie außerdem Kurzschlüsse
des Plus- und Minuspols. Andernfalls
könnte Ihr Verstärker beschädigt werden.
Lila
Technische Daten
■Passiver Subwoofer (SKW-348)
■Front-Lautsprecher (SKF-344)
■Center-Lautsprecher (SKC-344)
■Surround-Lautsprecher (SKR-344)
Technische Daten und Aussehen können ohne vorherige
Ankündigung geändert werden.
Anmerkung
Falls die Lautsprecher nicht magnetisch abgeschirmt sind:
Versuchen Sie die Lautsprecher weiter entfernt von Ihrem Fernsehgerät oder Monitor aufzustellen. Sollte eine Verfärbung auftreten,
schalten Sie das Fernsehgerät oder den Monitor aus, warten Sie 15 bis 30 Minuten und schalten Sie das Gerät dann wieder ein.
Normalerweise wird hierdurch die Entmagnetisierungsfunktion aktiviert, die das magnetische Feld neutralisiert, wodurch alle
Farbveränderungen verschwinden.
Typ Bass-Reflex-Typ passiver Subwoofer
Impedanz 6 Ω
Maximale Eingangsleistung 130 W
Empfindlichkeit 82 dB/W/m
Frequenzverhalten 30 Hz bis 150 Hz
Gehäuse-Fassungsvermögen 24 L
Abmessungen (B ×H ×T) 211 mm ×425 mm ×381 mm
(inkl. Projektion)
Gewicht 5,5 kg
Steuereinheit 16 cm Kegel ×1
Anschluss Federzug farbkodiert
Sonstiges Nicht Magnetische Abschirmung
Typ Fullrange-Bassreflex
Impedanz 6 Ω
Maximale Eingangsleistung 120 W
Empfindlichkeit 81 dB/W/m
Frequenzverhalten 80 Hz bis 20 kHz
Gehäuse-Fassungsvermögen 1,1 L
Abmessungen (B ×H ×T) 101 mm × 175 mm × 116 mm
(inkl. Abdeckung und Überstand)
Gewicht 0,8 kg
Steuereinheit 8 cm Kegel ×1
Anschluss Federzug farbkodiert
Befestigungsloch Verfügbar
Abdeckung Fixiert
Sonstiges Magnetische Abschirmung
Typ Fullrange-Bassreflex
Impedanz 6 Ω
Maximale Eingangsleistung 120 W
Empfindlichkeit 82 dB/W/m
Frequenzverhalten 80 Hz bis 20 kHz
Gehäuse-Fassungsvermögen 1,8 L
Abmessungen (B ×H ×T) 273 mm ×101 mm ×106 mm
(inkl. Abdeckung und Überstand)
Gewicht 1,0 kg
Steuereinheit 8 cm Kegel ×1
Anschluss Federzug farbkodiert
Befestigungsloch Verfügbar
Abdeckung Fixiert
Sonstiges Magnetische Abschirmung
Typ Fullrange-Bassreflex
Impedanz 6 Ω
Maximale Eingangsleistung 120 W
Empfindlichkeit 81 dB/W/m
Frequenzverhalten 80 Hz bis 20 kHz
Gehäuse-Fassungsvermögen 1,1 L
Abmessungen (B ×H ×T) 101 mm ×175 mm ×116 mm
(inkl. Abdeckung und Überstand)
Gewicht 0,7 kg
Steuereinheit 8 cm Kegel ×1
Anschluss Federzug farbkodiert
Befestigungsloch Verfügbar
Abdeckung Fixiert
Sonstiges Nicht Magnetische Abschirmung
Verwendung der Bodenauflagen für den
Subwoofer
Wenn der Subwoofer auf einem
harten Boden (Holz, Vinyl, Fliesen,
usw.) aufgestellt wird und die
Wiedergabe sehr laut ist, können
die Füße des Subwoofers den
Boden beschädigen. Um dies zu
vermeiden, platzieren Sie die
gelieferten Bodenauflagen unterhalb der Füße des Subwoofers. Die
Bodenauflagen bieten auch ein stabiles Fundament für den
Subwoofer.
Subwoofer (SKW-348)
Subwoofer
Lautsprecherkabel
3,0 m
4 Bodenauflagen*
(Lila)
Lautsprecheranschlüsse
Boden-
auflage
5.1-Kanal Heimkino-Paket HTP-344
Wandmontage
Verwendung der Gummistopper für eine stabilere Plattform
Front-Lautsprecher (SKF-344) Center-Lautsprecher (SKC-344) Surround-Lautsprecher (SKR-344)
Front-Lautsprecher Lautsprecherkabel 3,5 m Center-Lautsprecher Lautsprecherkabel 3,0 m Surround-Lautsprecher Lautsprecherkabel 8,0 m
*Es kann sein, dass die Konfiguration der Gummistopper anders ist als die auf der
Abbildung. Es können zum Beispiel zwei Lagen sein anstatt nur 1, aber die Anzahl
wird die gleiche sein.
12 dicke Gummistopper*16 dünne Gummistopper*
Achtung
• Die vorderen Abdeckungen können nicht entfernt
werden. Versuchen Sie daher nicht, sie gewaltsam zu
entfernen. Sie könnten beschädigt werden.
Um die Front- oder Surround-Lautsprecher vertikal zu
montieren, verwenden Sie das Befestigungsloch, um jede
Box an einer Schraube aufzuhängen, die sicher in die Wand
geschraubt wurde.
Um den Center-Lautsprecher horizontal zu montieren,
verwenden Sie die beiden Befestigungslöcher, um den
Lautsprecher an zwei Schrauben aufzuhängen, die sicher in
die Wand geschraubt wurden.
Achtung
• Die Tragfähigkeit einer
Befestigungsschraube hängt davon ab,
wie gut sie in der Wand verankert ist.
Wenn Sie Hohlwände haben, schrauben
Sie jede Befestigungsschraube in einen
Dübel. Wenn es keine Dübel gibt oder
die Wände stabil sind, verwenden Sie
geeignete Wandanker. Verwenden Sie
Schrauben mit einem Kopfdurchmesser von 9 mm und
einem Schaftdurchmesser von max. 4 mm. Bei
Hohlwänden verwenden Sie einen Kabel-/
Rohrleitungsdetektor, um die Wand nach Stromkabeln oder
Wasserleitungen abzusuchen, bevor Sie Löcher bohren.
• Lassen Sie eine Lücke zwischen 5 mm und 10 mm
zwischen der Wand und der Basis des Schraubkopfes, wie
es hier gezeigt wird. (Wir empfehlen Ihnen, einen
Fachmann für die Installation bei Ihnen zu Hause zu
konsultieren.)
Wir empfehlen Ihnen die mitgelieferten Gummistopper zu
verwenden, um den bestmöglichen Klang mit Ihren Boxen
zu erzielen. Die Gummistopper verhindern, dass die Boxen
sich bewegen und bieten eine stabilere Plattform.
Verwenden Sie dicke Stopper für die Mittenbox und dünne
Stopper für die anderen Boxen.
(Weiß) (Rot) (Grün)
(Blau) (Grau)
Lautsprecheranschlü
s
Befestigungsloch
SKF-344
SKR-344
Lautsprecheranschlüsse
Befestigungslöcher
SKC-344
Befestigungsloch
für Wandmontage
Dicke
Gummistopper
Befestigungslöcher für Wandmontage
217 mm
Dicke
Gummistopper
Wand
5 bis 10 mm
Dünne Gummistopper
Unterseite
der SKR-344
Unterseite
der SKF-344
Unterseite der
SKC-344
55 mm
12 mm
Dicke Gummistopper
HTP-344_EnDe_101222.book Page 1 Wednesday, December 22, 2010 5:55 PM
