ONLEVEL Banana Slide 50 User manual

Montageanleitung
Installation instructions
MA: DS032009-OnLevel/03.2019
Banana Slide 50
für Glastüren bis 50 kg
mit Einzugsdämpfung
einflügelig (mit Berechnungen)
Glasstärken
von 8 und 10 mm ESG
Banana Slide 50
for Glass doors up to 50 kg
with damper
single leaf (with calculations)
Glass thickness
from 8 and 10 mm TSG
Montageanleitung
Installation instructions

SW 8
AF 8
Größe 2 / 2,5 / 3
Size 2 / 2,5 / 3
Größe 3 - 4 Nm
Size 3 - 4 Nm
2
DS032009/03.2019
Banana Slide 50
Allgemeine Informationen / General information
Technische Informationen
• für Einscheibensicherheitsglas (ESG) geeignet
• maximales Flügelgewicht 50 kg
• Glasdicken von 8 und 10 mm
• Mindestflügelbreite bei der Verwendung der Einzugs-
dämpfung 700 mm
• mit Festverglasung: Deckenmontage
• ohne Festverglasung: Decken- und Wandmontage
• alle Abmessungen in Millimeter
Wichtige Informationen
Gläser mit selbstreinigender Beschichtung können mit
dem Beschlag Banana Slide 50 nicht verwendet werden.
Die Glasscheibe muss bei der Montage der Rollapparate
und gegebenenfalls der Auslösebolzen für die Einzugs-
dämpfung im Bereich der Klemmflächen sauber und fett-
frei sein. Daher die Scheibe in diesem Bereich z.B. mit
Spezialreiniger oder Aceton reinigen. Weiter empfehlen
wir die Reinigung der Klemmflächen im Rollapparat und
dem Auslösebolzen.
Bei Anlagen die z.B. auf ein Mauerwerk auflaufen, oder
bei zweiflügeligen Anlagen empfehlen wir die Glas-
schiebetüren zusätzlich an den Aufprallseiten mit einem
Glaskantenschutz zu versehen.
Technical information
• suitable for tempered safety glass (TSG)
• maximum leaf weight 50 kg
• glass thicknesses 8 and 10 mm
• minimum leaf width for use of the door
damper 700 mm
• with fixed glazing: ceiling mounting
• without fixed glazing: ceiling- and wall mounting
• all dimensions in millimeter
Important information
Glass panes with surface protection coating cannot be
used with Banana Slide 50 clamping technology.
When installing the top hangers and, if applicable, the
door damper, the glass pane must be clean and free of
grease in the clamping areas. Therefore, clean the pane
in this area, for example, with alcohol or acetone cleaner.
We also recommend that you clean the clamping surfac-
es in the trolleys and door damper too.
For assemblies that, e.g. run into a masonry wall or for
two-leaf assemblies, fit the glass sliding doors with
additional glass edge protection on the impact sides.
BANANA SLIDE
Benötigtes Werkzeug
Required tools
Benötigtes Werkzeug
Required tools

Lieferumfang
Scope of delivery
min. 700
3
DS032009/03.2019
Banana Slide 50

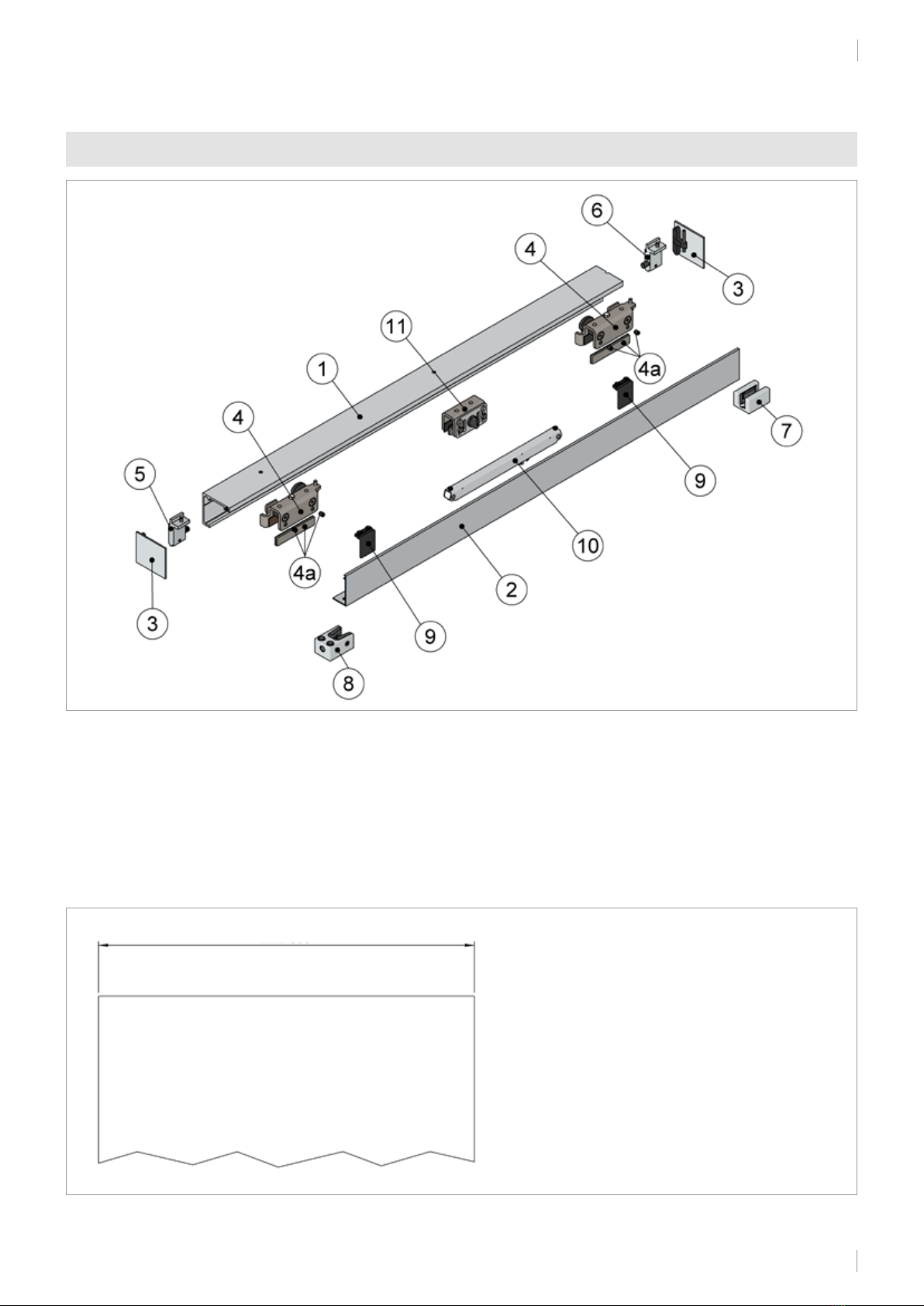

Lieferumfang / Scope of delivery
1. Laufschiene (ohne Festteil) /
Track without fixed glazing
2. Blende / Cover
3. Abdeckkappen / Caps
4. Rollapparat / Trolley
4a.Zubehörset für Rollapparat /
Trolley accessory set
5. Stopper links / End stop left
6. Stopper rechts / End stop right
7. Untere Führung / Bottom guide
8. Unterer Anschlagpuffer* /
Bottom bump stop*
(Art.-Nr. 200040006002/-03)
9. Klemmadapter / Clamp adapter
10. Einzugsdämpfer / Damper
11. Auslösebolzen / Release bolt
* nicht im Lieferumfang enthalten / not included
WWW.ONLEVEL.COM

Legend:
LH = clear height
LW = clear width
BH = drill height
GH = glass height
GB = width Door panel
MG = door handle
L = track length
GA1 = handle distance 1
GA2 = handle distance 2
GD = glass thickness
DB = walk through distance
G = weight
T = cover profile length
S = side panel
BP = floor profile
GHS = height side panel
4
Bohrhöhe (BH):
BH = LH + X + 35
Glashöhe (GH):
GH = BH – 10 – 10,5
Drilling height (BH):
BH = LH + X + 35
Glass height (GH):
GH = BH – 10 – 10,5
Glashöhe (GH):
GH = LH – 10 – 32,5
Glass height (GH):
GH = LH – 10 – 32,5
1 Flügel ohne Festteil
Panel without fixed glazing
Bsp.: / Example: GH = 2157,00; GA1 = 80,00; GD = 10,00;
LW = 950,00; GA2 = 60,00
Glasbreite Schiebetür (GB)
Width door panel (GB)
GB = LW + 50,00 + 30,00
Bsp.: / Example: GB = 950,00 + 50,00 + 30,00 = 1030,00
Gewicht Schiebetür (G) = kg
Weight door panel (G) = kg
G = GH x GB x GD x 0,0000025
Bsp.: / Example: G = 2157,00 x 1030,00 x 10,00 x 0,0000025 = 55,54
Laufschienenlänge (L) MG verdeckt
Track length (L) door handle (covered)
L = GB + LW + 30,00
Bsp.: / Example: L = 1030,00 + 950,00 + 30,00 = 2010,00
Durchgangsbreite (DB) MG verdeckt
Walk-through distance (DB) covered handle
DB = LW
Bsp.: / Example: DB = 950,00

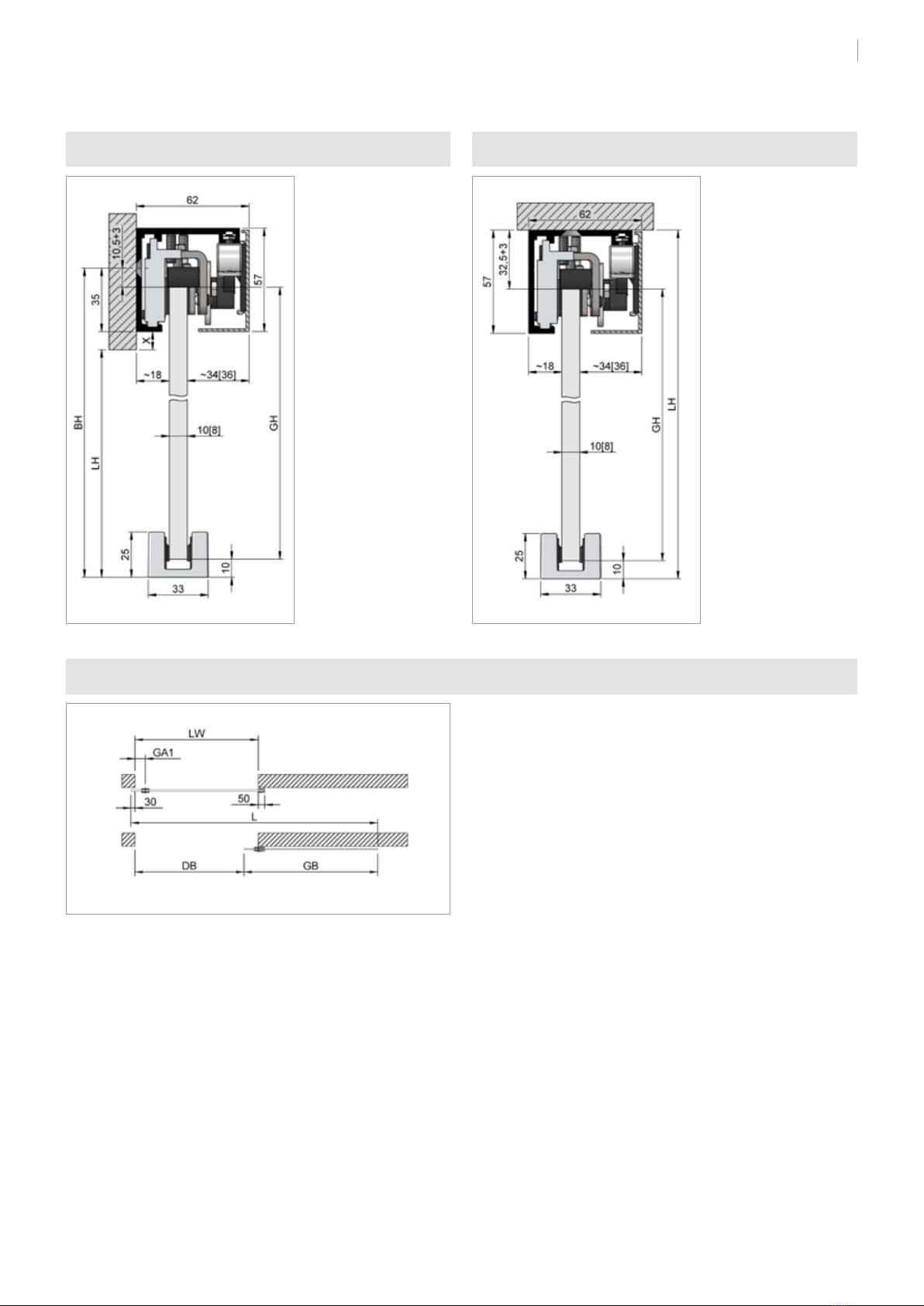

Wand-/Deckenmontage ohne Festteil bei durchlaufender Wand, mit verdecktem Muschelgriff
Wall/Ceiling mount without fixed glazing continuous wall with flat-covered door handle
Legende:
LH = lichte Höhe
LW = lichte Weite
BH = Bohrhöhe
GH = Glashöhe
GB = Glasbreite Schiebetür
MG = Muschelgriff
L = Laufschienenlänge
GA1 = Griffabstand 1
GA2 = Griffabstand 2
GD = Glasdicke
DB = Durchgangsbreite
G = Gewicht in kg
T = Abdeckprofillänge
S = Festteil
BP = Bodenprofil
GHS = Glashöhe Festteil
Wandmontage ohne Festteil
Wall mount without fixed glazing
Deckenmontage ohne Festteil
Ceiling mount without fixed glazing
DS032009/03.2019
Banana Slide 50
Montage ohne Festteil / Installation without fixed glazing
BANANA SLIDE

5
Bohrhöhe (BH):
BH = LH + X + 35
Glashöhe (GH):
GH = BH – 10 – 10,5
Drilling height (BH):
BH = LH + X + 35
Glass height (GH):
GH = BH – 10 – 10,5
Glashöhe (GH):
GH = LH – 10 – 32,5
Glass height (GH):
GH = LH – 10 – 32,5
1 Flügel ohne Festteil
Panel without fixed glazing
Bsp.: / Example: GH = 2157,00; GA1 = 80,00; GD = 10,00;
LW = 950,00; GA2 = 60,00
Glasbreite Schiebetür (GB)
Width door panel (GB)
GB = LW + 50,00 + 30,00
Bsp.: / Example: GB = 950,00 + 50,00 + 30,00 = 1030,00
Gewicht Schiebetür (G) = kg
Weight door panel (G) = kg
G = GH x GB x GD x 0,0000025
Bsp.: / Example: G = 2157,00 x 1030,00 x 10,00 x 0,0000025 = 55,54
Laufschienenlänge (L) MG halb verdeckt
Track length (L) door handle (half covered)
L = GB + LW - GA1
Bsp.: / Example: L = 1030,00 + 950,00 - 80,00 = 1900,00
Durchgangsbreite (DB) MG halb verdeckt
Walk-through distance (DB) half covered handle
DB = LW - GA1 - 30,00
Bsp.: / Example: DB = 950,00 - 80,00 - 30,00 = 840,00
Wand-/Deckenmontage ohne Festteil bei durchlaufender Wand, mit halb verdecktem Muschelgriff
Wall/Ceiling mount without continuous wall, half covered door handle
Legende:
LH = lichte Höhe
LW = lichte Weite
BH = Bohrhöhe
GH = Glashöhe
GB = Glasbreite Schiebetür
MG = Muschelgriff
L = Laufschienenlänge
GA1 = Griffabstand 1
GA2 = Griffabstand 2
GD = Glasdicke
DB = Durchgangsbreite
G = Gewicht in kg
T = Abdeckprofillänge
S = Festteil
BP = Bodenprofil
GHS = Glashöhe Festteil
Wandmontage ohne Festteil
Wall mount without fixed glazing
Deckenmontage ohne Festteil
Ceiling mount without fixed glazing
DS032009/03.2019
Banana Slide 50
Montage ohne Festteil / Installation without fixed glazing
WWW.ONLEVEL.COM
Legend:
LH = clear height
LW = clear width
BH = drill height
GH = glass height
GB = width Door panel
MG = door handle
L = track length
GA1 = handle distance 1
GA2 = handle distance 2
GD = glass thickness
DB = walk through distance
G = weight
T = cover profile length
S = side panel
BP = floor profile
GHS = height side panel

6
Bohrhöhe (BH):
BH = LH + X + 35
Glashöhe (GH):
GH = BH – 10 – 10,5
Drilling height (BH):
BH = LH + X + 35
Glass height (GH):
GH = BH – 10 – 10,5
Glashöhe (GH):
GH = LH – 10 – 32,5
Glass height (GH):
GH = LH – 10 – 32,5
1 Flügel ohne Festteil
Panel without fixed glazing
Bsp.: / Example: GH = 2157,00; GA1 = 80,00; GD = 10,00;
LW = 950,00; GA2 = 60,00
Glasbreite Schiebetür (GB)
Width door panel (GB)
GB = LW + 50,00 + 30,00
Bsp.: / Example: GB = 950,00 + 50,00 + 30,00 = 1030,00
Gewicht Schiebetür (G) = kg
Weight door panel (G) = kg
G = GH x GB x GD x 0,0000025
Bsp.: / Example: G = 2157,00 x 1030,00 x 10,00 x 0,0000025 = 55,54
Laufschienenlänge (L)
Track length (L)
L = GB + LW - GA1 - GA2
Bsp.: / Example: L = 1030,00 + 950,00 - 80,00 - 60,00 = 1840,00
Durchgangsbreite (DB)
Walk-through distance (DB)
DB = LW - GA1 - GA2 - 30,00
Bsp.: / Example: DB = 950,00 - 80,00 - 60,00 - 30,00 = 780,00
Wand-/Deckenmontage ohne Festteil bei durchlaufender Wand, mit Stangengriff
Wall/Ceiling mount without fixed glazing w/continuous wall with ladder handle
Wandmontage ohne Festteil
Wall mount without fixed glazing
Deckenmontage ohne Festteil
Ceiling mount without fixed glazing
Legende:
LH = lichte Höhe
LW = lichte Weite
BH = Bohrhöhe
GH = Glashöhe
GB = Glasbreite Schiebetür
MG = Muschelgriff
L = Laufschienenlänge
GA1 = Griffabstand 1
GA2 = Griffabstand 2
GD = Glasdicke
DB = Durchgangsbreite
G = Gewicht in kg
T = Abdeckprofillänge
S = Festteil
BP = Bodenprofil
GHS = Glashöhe Festteil
DS032009/03.2019
Banana Slide 50
Montage ohne Festteil / Installation without fixed glazing
BANANA SLIDE
Legend:
LH = clear height
LW = clear width
BH = drill height
GH = glass height
GB = width Door panel
MG = door handle
L = track length
GA1 = handle distance 1
GA2 = handle distance 2
GD = glass thickness
DB = walk through distance
G = weight
T = cover profile length
S = side panel
BP = floor profile
GHS = height side panel

7
Bohrhöhe (BH):
BH = LH + X + 35
Glashöhe (GH):
GH = BH – 10 – 10,5
Drilling height (BH):
BH = LH + X + 35
Glass height (GH):
GH = BH – 10 – 10,5
Glashöhe (GH):
GH = LH – 10 – 32,5
Glass height (GH):
GH = LH – 10 – 32,5
1 Flügel ohne Festteil
Panel without fixed glazing
Bsp.: / Example: GH = 2157,00; GA1 = 80,00; GD = 10,00;
LW = 950,00; GA2 = 60,00
Glasbreite Schiebetür (GB)
Width door panel (GB)
GB = LW + 50,00 - 4,00
Bsp.: / Example: GB = 950,00 + 50,00 - 4,00 = 996,00
Gewicht Schiebetür (G) = kg
Weight door panel (G) = kg
G = GH x GB x GD x 0,0000025
Bsp.: / Example: G = 2157,00 x 996,00 x 10,00 x 0,0000025 = 53,71
Laufschienenlänge (L) MG verdeckt
Track length (L) door handle (covered)
L = GB + LW
Bsp.: / Example: L = 996,00 + 950,00 = 1946,00
Durchgangsbreite (DB) MG verdeckt
Walk-through distance (DB) covered handle
DB = LW
Bsp.: / Example: DB = 950,00

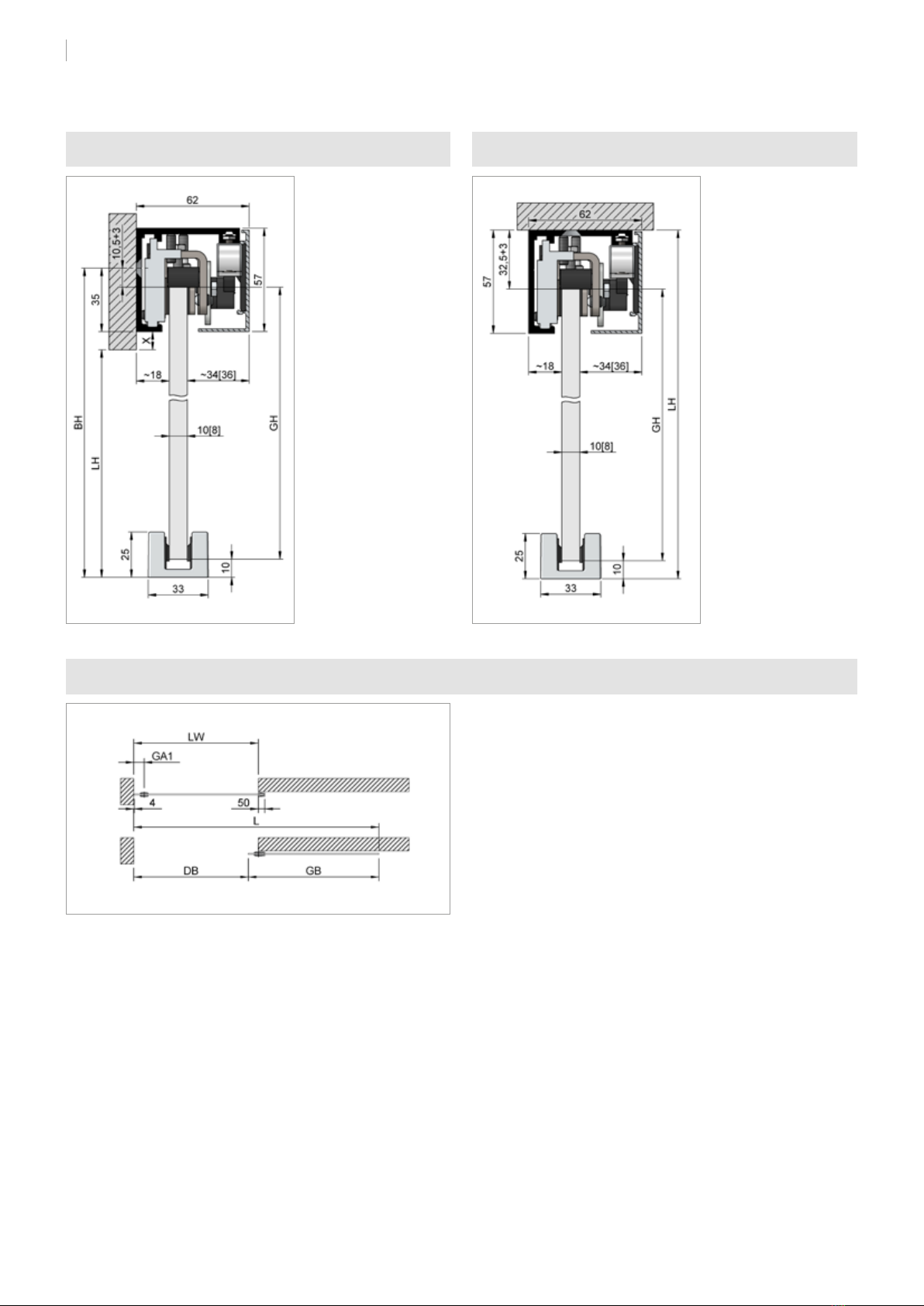

Wand-/Deckenmontage ohne Festteil bei nicht durchlaufender Wand, mit verdecktem Muschelgriff
Wall/Ceiling mount without fixed panel with end wall, covered flat handle
Wandmontage ohne Festteil
Wall mount without fixed glazing
Deckenmontage ohne Festteil
Ceiling mount without fixed glazing
Legende:
LH = lichte Höhe
LW = lichte Weite
BH = Bohrhöhe
GH = Glashöhe
GB = Glasbreite Schiebetür
MG = Muschelgriff
L = Laufschienenlänge
GA1 = Griffabstand 1
GA2 = Griffabstand 2
GD = Glasdicke
DB = Durchgangsbreite
G = Gewicht in kg
T = Abdeckprofillänge
S = Festteil
BP = Bodenprofil
GHS = Glashöhe Festteil
DS032009/03.2019
Banana Slide 50
Montage ohne Festteil / Installation without fixed glazing
WWW.ONLEVEL.COM
Legend:
LH = clear height
LW = clear width
BH = drill height
GH = glass height
GB = width Door panel
MG = door handle
L = track length
GA1 = handle distance 1
GA2 = handle distance 2
GD = glass thickness
DB = walk through distance
G = weight
T = cover profile length
S = side panel
BP = floor profile
GHS = height side panel

8
Bohrhöhe (BH):
BH = LH + X + 35
Glashöhe (GH):
GH = BH – 10 – 10,5
Drilling height (BH):
BH = LH + X + 35
Glass height (GH):
GH = BH – 10 – 10,5
Glashöhe (GH):
GH = LH – 10 – 32,5
Glass height (GH):
GH = LH – 10 – 32,5
1 Flügel ohne Festteil
Panel without fixed glazing
Bsp.: / Example: GH = 2157,00; GA1 = 80,00; GD = 10,00;
LW = 950,00; GA2 = 60,00
Glasbreite Schiebetür (GB)
Width door panel (GB)
GB = LW + 50,00 - 4,00
Bsp.: / Example: GB = 950,00 + 50,00 - 4,00 = 996,00
Gewicht Schiebetür (G) = kg
Weight door panel (G) = kg
G = GH x GB x GD x 0,0000025
Bsp.: / Example: G = 2157,00 x 996,00 x 10,00 x 0,0000025 = 53,71
Laufschienenlänge (L) MG halb verdeckt
Track length (L) door handle (covered)
L = GB + LW - GA1 + 4,00
Bsp.: / Example: L = 996,00 + 950,00 - 80,00 + 4,00 = 1870,00
Durchgangsbreite (DB) MG halb verdeckt
Walk-through distance (DB) door handle (covered)
DB = LW - GA1 + 4,00
Bsp.: / Example: DB = 950,00 - 80,00 + 4,00 = 874,00
Wand-/Deckenmontage ohne Festteil bei nicht durchlaufender Wand, mit halb verdecktem Muschelgriff
Wall/ceiling mount without fixed glazing with end wall, half covered flat handle
Wandmontage ohne Festteil
Wall mount without fixed glazing
Deckenmontage ohne Festteil
Ceiling mount without fixed glazing
Legende:
LH = lichte Höhe
LW = lichte Weite
BH = Bohrhöhe
GH = Glashöhe
GB = Glasbreite Schiebetür
MG = Muschelgriff
L = Laufschienenlänge
GA1 = Griffabstand 1
GA2 = Griffabstand 2
GD = Glasdicke
DB = Durchgangsbreite
G = Gewicht in kg
T = Abdeckprofillänge
S = Festteil
BP = Bodenprofil
GHS = Glashöhe Festteil
DS032009/03.2019
Banana Slide 50
Montage ohne Festteil / Installation without fixed glazing
BANANA SLIDE
Legend:
LH = clear height
LW = clear width
BH = drill height
GH = glass height
GB = width Door panel
MG = door handle
L = track length
GA1 = handle distance 1
GA2 = handle distance 2
GD = glass thickness
DB = walk through distance
G = weight
T = cover profile length
S = side panel
BP = floor profile
GHS = height side panel

9
Bohrhöhe (BH):
BH = LH + X + 35
Glashöhe (GH):
GH = BH – 10 – 10,5
Drilling height (BH):
BH = LH + X + 35
Glass height (GH):
GH = BH – 10 – 10,5
Glashöhe (GH):
GH = LH – 10 – 33
Glass height (GH):
GH = LH – 10 – 32,5
1 Flügel ohne Festteil
Panel without fixed glazing
Bsp.: / Example: GH = 2157,00; GA1 = 80,00; GD = 10,00;
LW = 950,00; GA2 = 60,00
Glasbreite Schiebetür (GB)
Width door panel (GB)
GB = LW + 50,00 - 4,00
Bsp.: / Example: GB = 950,00 + 50,00 - 4,00 = 996,00
Gewicht Schiebetür (G) = kg
Weight door panel (G) = kg
G = GH x GB x GD x 0,0000025
Bsp.: / Example: G = 2157,00 x 996,00 x 10,00 x 0,0000025 = 53,71
Laufschienenlänge (L)
Track length (L)
L = GB + LW - GA1 - GA2 + 4,00
Bsp.: / Example: L = 996,00 + 950,00 - 80,00 - 60,00 + 4,00 = 1810,00
Durchgangsbreite (DB)
Walk-through distance (DB)
DB = LW - GA1 - GA2 + 4,00
Bsp.: / Example: DB = 950,00 - 80,00 - 60,00 + 4,00 = 814,00
Wand-/Deckenmontage ohne Festteil bei nicht durchlaufender Wand, mit Stangengriff
Wall/ceiling mount without fixed glazing with end wall, ladder handle
Wandmontage ohne Festteil
Wall mount without fixed glazing
Deckenmontage ohne Festteil
Ceiling mount without fixed glazing
Legende:
LH = lichte Höhe
LW = lichte Weite
BH = Bohrhöhe
GH = Glashöhe
GB = Glasbreite Schiebetür
MG = Muschelgriff
L = Laufschienenlänge
GA1 = Griffabstand 1
GA2 = Griffabstand 2
GD = Glasdicke
DB = Durchgangsbreite
G = Gewicht in kg
T = Abdeckprofillänge
S = Festteil
BP = Bodenprofil
GHS = Glashöhe Festteil
DS032009/03.2019
Banana Slide 50
Montage ohne Festteil / Installation without fixed glazing
WWW.ONLEVEL.COM
Legend:
LH = clear height
LW = clear width
BH = drill height
GH = glass height
GB = width Door panel
MG = door handle
L = track length
GA1 = handle distance 1
GA2 = handle distance 2
GD = glass thickness
DB = walk through distance
G = weight
T = cover profile length
S = side panel
BP = floor profile
GHS = height side panel

1
2
10
Montage ohne Festteil
Installation without fixed glazing
DS032009/03.2019
Banana Slide 50
Montage ohne Festteil / Installation without fixed glazing
BANANA SLIDE

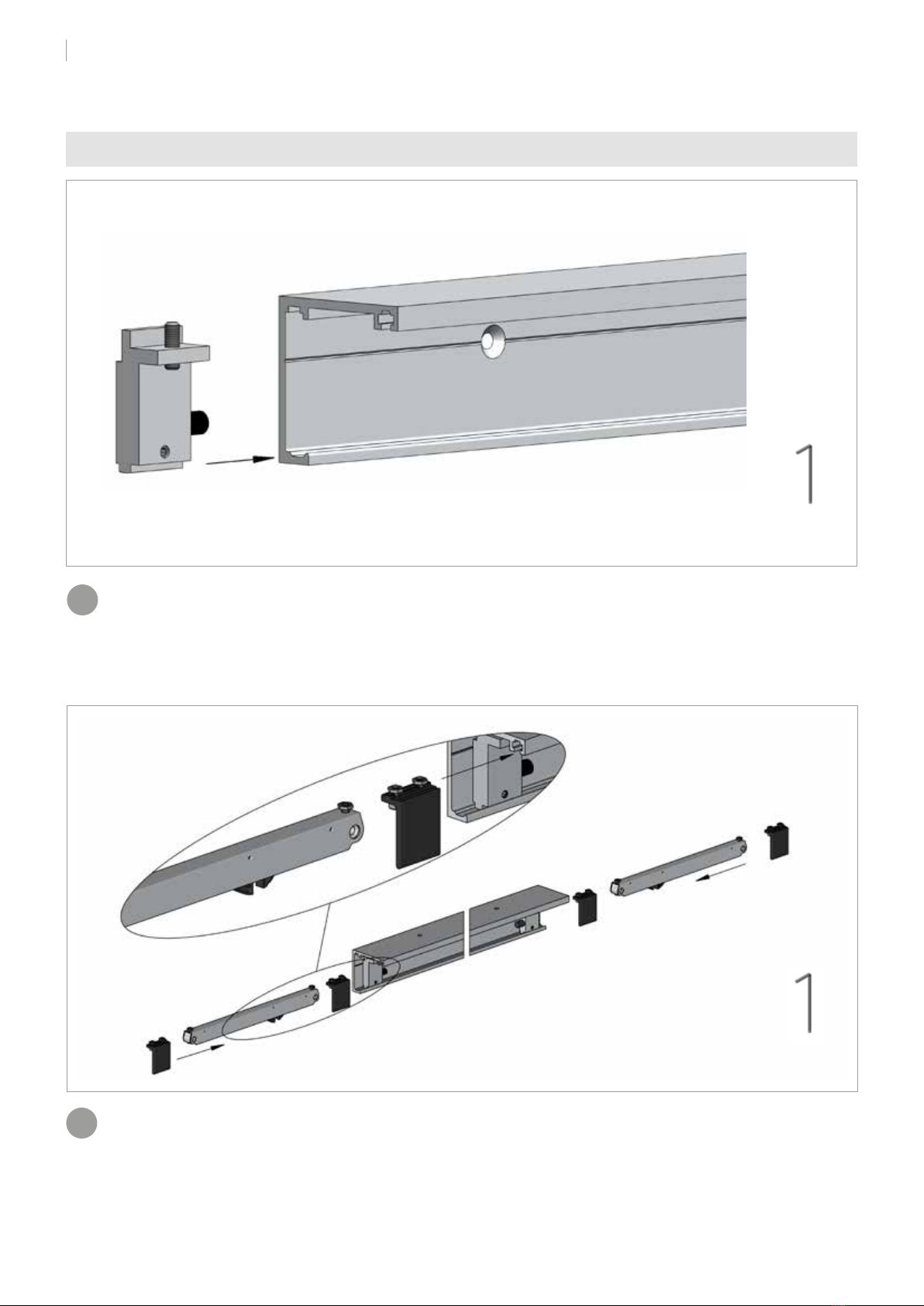

Die Stopper stirnseitig in die Laufschiene einschieben und am jeweiligen Schienenende grob positionieren, ohne eine Befestigungsbohrung zu
verdecken.
Slide the stoppers into the track and position in desired location without covering any fixing bore holes.
Die Klemmadapter (zwei Stück pro Meter) und Einzugsdämpfer wie dargestellt in die Laufschiene einschieben.
Slide the clamp adapters (two pieces per meter) and dampers into the track.
Größe 2,5
Size 2,5
Größe 3
Size 3

3
11
Montage ohne Festteil
Installation without fixed glazing
DS032009/03.2019
Banana Slide 50
Montage ohne Festteil / Installation without fixed glazing
WWW.ONLEVEL.COM
Die Laufschiene waagerecht und lotrecht an die Wand bzw. Decke montieren.
Wichtig: Nur Befestigungsmaterial verwenden, das für den vorhandenen Untergrund geeignet ist.
Install the track level either onto wall or ceiling.
NOTE: Only use fixing material which is suitable for the existing subsurface.

4
6
SW 8 / AF 8 Größe 3 / Size 3
12
Montage ohne Festteil
Installation without fixed glazing
DS032009/03.2019
Banana Slide 50
Montage ohne Festteil / Installation without fixed glazing
BANANA SLIDE
Mit einem Lot die Position der unteren Führung ermitteln.
Bohrbild übertragen, bohren und die untere Führung befestigen.
Use a plumb bob to determine the position of the bottom guide.
Transfer the drilling pattern, drill and fix the bottom guide.

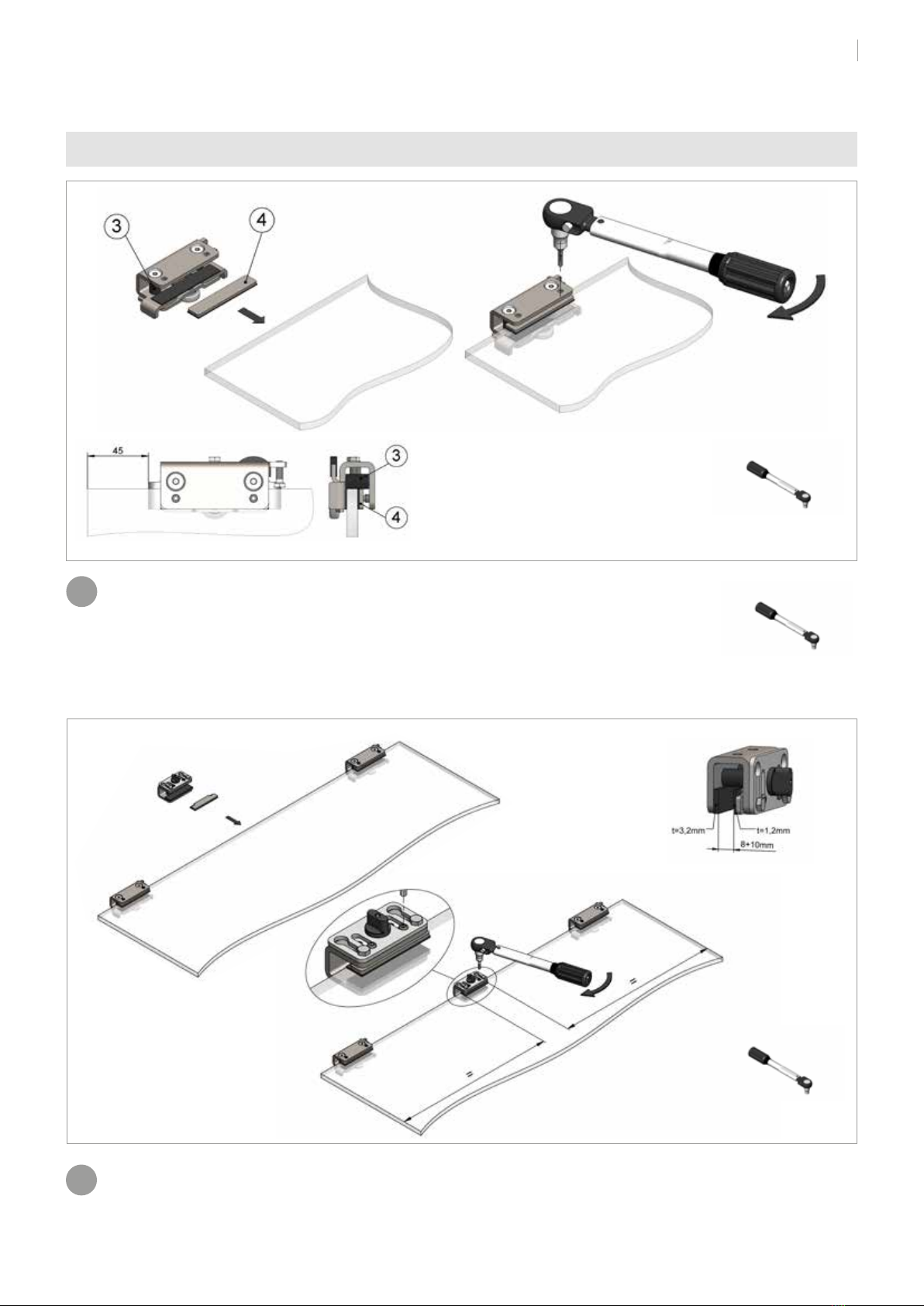

Die 2 Klemmplatten (2) und 4 Klemmschrauben (3) dem beiliegendem Zubehörset für Rollapparat entnehmen und wie in der Abbildung dargestellt
einsetzten. Die Sicherungsschraube (1) an den Rollapparaten soweit herunter drehen, bis sie mit dem Rollapparat bündig ist.
Remove 2 clamping plates (2) and 4 clamping screws (3) from the enclosed trolley accessory set and adjust like shown in the figure. Lower the
safety screw (1) on the trolleys until it is flush with trolley.

7
4 Nm
6
4 Nm
Größe 3
Size 3
Alle Klemmflächen mit z.B. Spiritus oder Aceton reinigen. Die Rollapparate ganz auf die Glasscheibe aufschieben, bis die schwarzen Kunststoffhül-
sen (3) kopfseitig an der Scheibe anliegen. Die Rollapparate jeweils 45 mm von den Stirnseiten positionieren. Es ist darauf zu achten, dass die Be-
festigungsplatte (4) seitlich mit dem Rollapparat und an den Kunststoffhülsen (3) anliegt. Die Rollapparate auf der Glasscheibe mit einem Anzugs-
moment von 4 Nm klemmen, hierfür einen Drehmomentschlüssel mit Innensechskant (Größe 3) verwenden.
Clean the panel in this area, for example, with alcohol or acetone cleaner. Push the trolleys onto the glass panel until the black plastic sleeves (3)
push against the top of the panel. Position each of the trolleys 45 mm from the edge of the glass. It must be ensured that the clamping plate (4) is
applied sideways to the trolley and level with the plastic sleeves (3). Using a torque wrench with hexagon socket (size 3) tighten the clamp with a
torque of 4 Nm.
13
Montage ohne Festteil
Installation without fixed glazing
DS032009/03.2019
Banana Slide 50
Montage ohne Festteil / Installation without fixed glazing
WWW.ONLEVEL.COM
Den Auslösebolzen mittig auf das Türblatt schieben und mit 4 Nm festziehen.
Push the top clamp onto the glass panel until the protective rubber pushes against the top of the panel. Tighten clamp with a torque of 4 Nm.
Größe 3
Size 3

8
9
SW 8
AF 8
SW 8
AF 8
14
Montage ohne Festteil
Installation without fixed glazing
DS032009/03.2019
Banana Slide 50
Montage ohne Festteil / Installation without fixed glazing
BANANA SLIDE
Wichtig: Die Laufflächen der Schiene und die Rollen vor
dem Einsetzen des Türblattes säubern.
Die Rollapparate sind mit wartungsfreien Kugellagern
ausgestattet und dürfen nicht nachgefettet werden.
Das Türblatt in die Laufschiene hängen und über die Sechs-
kantschraube (2) mit Hilfe einer Wasserwaage ausrichten.
Die Sicherungsschrauben (1) soweit hoch drehen, bis ein leichter
Kontakt zur Laufschiene besteht, dann diese wieder um eine
½ Umdrehung zurück drehen.
Wichtig: Die Sicherungsschrauben verhindern das Aus-
heben der Tür bei unsachgemäßer Betätigung.
Die Stopper in der Laufschiene am jeweiligen Schienenende so
positionieren, dass die gewünschte Türöffnung freigegeben wird
und wie folgt klemmen: zuerst die obere Schraube (5a) des Stop-
pers anziehen, bis sich das Bauteil in der Schiene gesetzt hat.
Nun die untere Schraube (5b) leicht anziehen. Anschließend bei-
de Schrauben eine ¼ Umdrehung nachziehen.
IMPORTANT: Clean running track before inserting door.
All trolleys are equipped with maintenance free bea-
rings and should not be greased.
Position the door panel in the track and align using the hexagon
screw (2) and a level. Turn the locking screws (1) until they are in light
contact with the track, then turn them back again by a ½ a turn.
Important: The locking screws serve as the anti-jump sys-
tem and prevent the door from jumping out if improperly
used.
Position the trolley stops in the track at the respective end of the
track so that the required door opening is achieved and clamp as
follows: screw the top screw (5a) on the stopper until the compo-
nent has set in the track. Now tighten the bottom screw (5b)
slightly. Then re-tighten both screws by turning them an additional
¼ turn.
Den Auslösebolzen mittels Einstellplatte in der Höhe so einstellen, dass der Auslösebolzen in der Fanggabel vom Einzugsdämpfer greift und bei
Betätigung diesen spannt.
Adjust activator in height via setting plate. The activator has to fit in the tappet and stretches the damper.
Größe 2,5 / 3
Size 2,5 / 3

11
10
15
Montage ohne Festteil
Installation without fixed glazing
DS032009/03.2019
Banana Slide 50
Montage ohne Festteil / Installation without fixed glazing
WWW.ONLEVEL.COM
Die Klemmadapter wie dargestellt an der Laufschiene verteilen und fixieren.
Spread the clamp adapters on the track and fix them.
Das Türblatt mit dem Auslösebolzen in den rechten gelösten Einzugsdämpfer wie dargestellt einschieben. Türe mit dem Einzugsdämpfer gegen den
rechten Stopper schieben und die Befestigungsschrauben vom Einzugsdämpfer festziehen. Den Vorgang für den linken Einzugsdämpfer wiederholen.
Slide the door with the activator into the loose, right damper. Slide the door with the damper to the right end-stop and tighten the damper screws.
Repeat these steps on the other side for the left damper.
Größe 3 / Size 3
Größe 3 / Size 3

12
13
Größe 2
Size 2
16
Bei Verwendung der optionalen Abdeckkappen:
Abdeckkappen an der Laufschiene anbringen und festschrauben.
When using the optional end caps:
Mount end caps on the track and screw tight.
Montage ohne Festteil
Installation without fixed glazing
DS032009/03.2019
Banana Slide 50
Montage ohne Festteil / Installation without fixed glazing
BANANA SLIDE
Blende nach Abbildung unten an den Klemmadaptern ansetzen
und an der oberen Klemmstelle andrücken.
Place cover profile at the bottom part of the clamp adapter and
clip-on at the top.

17
DS032009/03.2019
WWW.ONLEVEL.COM

min. 700
18
1. Laufschiene (mit Festteil) /
Track with fixed glazing
2. Blende / Cover
3. Abdeckkappen / Caps
4. Rollapparat / Trolley
4a.Zubehörset für Rollapparat /
Trolley accessory set
5. Stopper links / End stop left
6. Stopper rechts / End stop right
7. Untere Führung / Bottom guide
8. Klemmadapter / Clamp adapter
9. Einzugsdämpfer / Damper
10. Auslösebolzen / Release bolt
11. U-Schiene für Festteil /
Bottom guide for fixed glazing
12. Abdeckprofil / Cover profile
13. Befestigungsklammern für Abdeckprofil /
Clamps for cover profile
DS032009/03.2019
Banana Slide 50
Montage mit Festteil / Installation with fixed glazing
BANANA SLIDE
Lieferumfang
Scope of delivery

19
Glashöhe (GH):
GH = LH – 10 – 32,5
GHS = GH
Glass height (GH):
GH = LH – 10 – 32,5
GHS = GH
Deckenmontage mit Festteil bei durchlaufender Wand, mit verdecktem Muschelgriff
Ceiling mount with fixed glazing - continuous wall with covered flat handle
1 Flügel mit Festteil
Panel with fixed glazing
Bsp.: / Example: GH = 2157,00; GA1 = 80,00; GD = 10,00;
LW = 1800,00; GA2 = 60,00
Laufschienenlänge (L)
Track length (L)
L = LW + 60,00
Bsp.: / Example: L = 1800,00 + 60,00 = 1860,00
Länge Abdeckprofil (T)
Cover profile length (T)
T = L - S
Bsp.: / Example: T = 1860,00 - 955,00 = 905,00
Mit Muschelgriff
Glasbreite Schiebetür (GB) max. DB MG verdeckt
With flat handle
Width door panel (GB) max. DB. door handle (covered)
GB = LW + 60,00 + 50,00
2,00
Bsp.: / Example: GB = 1800,00 + 60,00 + 50,00 = 955,00
2,00
Gewicht Schiebtür (G) in kg MG verdeckt
Weight door panel (G) in kg door handle (covered)
G = GH x GB x GD x 0,0000025
Bsp.: / Example: G = 2157,00 x 955,00 x 10,00 x 0,0000025 = 51,5
Glasbreite Festteil (S) max. DB, MG verdeckt
Width door panel with side panel (S) max. DB, door handle
(covered)
S = LW + 60,00 + 50,00
2,00
Bsp.: / Example: S = 1800,00 + 60,00 + 50,00 = 955,00
2,00
Länge Bodenprofil (BP) MG verdeckt
Length u-channel (BP) door handle (covered)
BP = S
Bsp.: / Example: BP = 955,00
Durchgangsbreite (DB) MG verdeckt
Walk-through distance (DB) door handle (covered)
DB = L - S - 30,00
Bsp.: / Example: DB = 1860,00 - 955,00 - 30,00 = 875,00
Legende:
LH = lichte Höhe
LW = lichte Weite
BH = Bohrhöhe
GH = Glashöhe
GB = Glasbreite Schiebetür
MG = Muschelgriff
L = Laufschienenlänge
GA1 = Griffabstand 1
GA2 = Griffabstand 2
GD = Glasdicke
DB = Durchgangsbreite
G = Gewicht in kg
T = Abdeckprofillänge
S = Festteil
BP = Bodenprofil
GHS = Glashöhe Festteil
DS032009/03.2019
Banana Slide 50
Montage mit Festteil / Installation with fixed glazing
WWW.ONLEVEL.COM
Legend:
LH = clear height
LW = clear width
BH = drill height
GH = glass height
GB = width Door panel
MG = door handle
L = track length
GA1 = handle distance 1
GA2 = handle distance 2
GD = glass thickness
DB = walk through distance
G = weight
T = cover profile length
S = side panel
BP = floor profile
GHS = height side panel

20
Glashöhe (GH):
GH = LH – 10 – 32,5
GHS = GH
Glass height (GH):
GH = LH – 10 – 32,5
GHS = GH
Deckenmontage mit Festteil bei durchlaufender Wand, mit Stangengriff
Ceiling mount with fixed glazing continuous wall, ladder handle
1 Flügel mit Festteil
Panel with fixed glazing
Bsp.: / Example: GH = 2157,00; GA1 = 80,00; GD = 10,00;
LW = 1800,00; GA2 = 60,00
Laufschienenlänge (L)
Track length (L)
L = LW + 60,00
Bsp.: / Example: L = 1800,00 + 60,00 = 1860,00
Länge Abdeckprofil (T)
Cover profile length (T)
T = L - S
Bsp.: / Example: T = 1860,00 - 870,00 = 990,00
Glasbreite Schiebetür (GB) max. DB
Width door panel (GB) max. DB
GB = LW + 90,00 + GA1 + GA2 - 50,00
2,00
Bsp.: / Example: GB = 1800,00 + 90,00 + 80,00 + 60,00 + 50,00 = 1040
2,00
Gewicht Schiebtür (G) in kg
Weight door panel (G) in kg
G = GH x GB x GD x 0,0000025
Bsp.: G = 2157,00 x 1040,00 x 10,00 x 0,0000025 = 56,08
Glasbreite Festteil (S) max. DB
Width door panel with side panel (S) max. DB
S = LW + 30,00 - GA1 - GA2 + 50,00
2,00
Bsp.: / Example: S = 1800,00 + 30,00 - 80,00 - 60,00 + 50,00 = 870,00
2,00
Länge Bodenprofil (BP)
Length u-channel (BP)
BP = S
Bsp.: / Example: BP = 870,00
Durchgangsbreite (DB)
Walk-through distance (DB)
DB = LW - GA1 - GA2 + 30,00
2
Bsp.: / Example: DB = 1800,00 - 80,00 - 60,00 + 30,00 = 790,00
2
Legende:
LH = lichte Höhe
LW = lichte Weite
BH = Bohrhöhe
GH = Glashöhe
GB = Glasbreite Schiebetür
MG = Muschelgriff
L = Laufschienenlänge
GA1 = Griffabstand 1
GA2 = Griffabstand 2
GD = Glasdicke
DB = Durchgangsbreite
G = Gewicht in kg
T = Abdeckprofillänge
S = Festteil
BP = Bodenprofil
GHS = Glashöhe Festteil
DS032009/03.2019
Banana Slide 50
Montage mit Festteil / Installation with fixed glazing
BANANA SLIDE
Legend:
LH = clear height
LW = clear width
BH = drill height
GH = glass height
GB = width Door panel
MG = door handle
L = tack length
GA1 = handle distance 1
GA2 = handle distance 2
GD = glass thickness
DB = walk through distance
G = weight
T = cover profile length
S = side panel
BP = floor profile
GHS = height side panel
