Onlyfire 7017 User manual

#7017
PROPANE GAS FIRE PIT
MANUAL & SAFETY DOCUMENT
Email: [e-mail]
Website: www.onlyfire.com
Facebook: @OnlyfireOutdoorCooking
Instagram: @onlyfireoutdoor
V5

Portable Propane Gas Fire Pit
F-FPR7017-BS1
Onlyfire Portable Propane Gas Fire Pit Owner & Safety Manual
DANGER:
If you smell gas:
1. Shut off gas to the appliance.
2. Extinguish any open flame.
3. If odour continues, keep away from the appliance and immediately call your gas supplier or
fire department.
WARNING:
For outdoor use only.
WARNING:
Improper installation, adjustment, alteration, service or maintenance can cause injury or
property damage. Read the installation, operating and maintenance instructions thoroughly
before installing or servicing this equipment.
WARNING: CARBON MONOXIDE HAZARD
This appliance can produce carbon monoxide which has no
odour.󳮂
Using it in an enclosed space can kill you.󳮂
Never use this appliance in an enclosed space
such as a camper, tent, car or home.
1

Portable Propane Gas Fire Pit
F-FPR7017-BS1
WARNING
Keep the appliance area clear and free from combustible materials, gasoline and other flammable vapors
and liquids.
Cylinders must be stored outdoors in a well-ventilated area out of the reach of children.
Disconnected cylinders must have threaded valve plugs tightly installed and must not be stored in a building,
garage or any other enclosed area.
The gas pressure regulator provided with this appliance must be used, and must be the same model as
supplied with the unit.
The cylinder supply system must be arranged for vapor withdrawal.
Cylinders used with this unit must have a collar to protect the cylinder valve.
An approved LP-Cylinder stabilizer must be used when the appliance is
in use.
Replacement parts and a list of such parts are available from Onlyfire Brands Inc. through the contact
information provided on the first page of this Manual.
Please ensure that all adults and children which use or are near a unit in use are aware of the hazard of
high-surface temperatures present on the unit during use and should use caution and stay away to avoid
burns or clothing ignition.
Carefully supervise young children in the area of this appliance. Clothing or other flammable materials
should not be hung from the appliance or placed on or near the appliance. Any guard or other protective
device removed for servicing the appliance must be replaced prior to operating the appliance.
Installation and repair should be done by a qualified service person.
The appliance should be inspected before use and at least annually by a qualified service person. More
frequent cleaning may be required as necessary. It is imperative that control compartment, burners and
circulating air passageways of the appliance be kept clean.











2

Portable Propane Gas Fire Pit
F-FPR7017-BS1
CARBON MONOXIDE HAZARD
This appliance can produce carbon monoxide, which has no odor.
Using it in an enclosed space can kill you. Never use this appliance in an
enclosed space such as a camper, tent, car or home.
LIGHTING INSTRUCTIONS
Read all instructions prior to lighting, use outdoors only. Keep face and body away from burner area when
lighting, conclude the gas cylinder to the gas regulator, ensure control knob is in the off position, then turn
the gas on at the source(propane cylinder valve).
Outdoor Gas Fire Pits
ANS 221.97-2017/CSA 2.41-2017 Outdoor Decorative Gas Appliances
Type of gas: Propane gas
Max input: 40,000 Btu/hr (11.8kw)
Propane manifold pressure: 11 Inch w.c. (2.74kpa)
For outdoor use only. If Stored Indoors, detach and leave cylinder outdoors.
The gas supply must be turned off at the LP-gas supply cylinder when this appliance is not in use.
The instruction manual contains important information necessary for the proper assembly and
use of this appliance. Follow all warning and instructions when using this appliance.
WARNING:
An LP-cylinder not connected for use shall not be stored in the vicinity of this or any other appliance.
CAUTION:
The gas pressure regulator provided with this appliance must be used. This regulator is set
for an outlet pressure of 11 inches water column.
CAUTION:
Do not touch the appliance while it is in operation. Keep children, clothing, furniture, gasoline and
other liquids having flammable vapors away.
WARNING:
The fire pit must be away from the gas tank. Pay attention to the tipping hazard of the cylinder.
WARNING:
Improper installation, adjustment, alteration, service or maintenance may cause injury or property damage.
This must be performed by a qualified installer, services agency or the gas supplier.
4.To shut down the burner, turn the burner control knob clockwise to the off position, then turn the gas off
at the source.
1.Press and turn the knob counter-clockwise to ignite.
2.If ignition doesn’t occur within 5 seconds, turn off the burner control and wait for 5 minutes for any gas to
dissipate before repeating the procedure.
3.If the unit will not light with the electronic igniter, use a lighter or match to ignite slightly above the burner
and continue with step 1.
3

Portable Propane Gas Fire Pit
F-FPR7017-BS1
LP SAFETY:
1. Do not store a spare LP-gas cylinder under or near this appliance.
2. Never fill the cylinder beyond 80 percent full.
3. If the information in "(1)”and "(2)”is not followed exactly, a fire causing death or serious
injury may occur.
4. Do not use this appliance under overhead combustible surfaces.
MINIMUM CLEARANCES:
•Bottom: Non-Combustible Surface
•Top: 72 inches •Sides: 24 inches
•For Installation on (or over) non-combustible floors only
Max. Input: 40,000 BTU/h
Max Gas Supply Pressure: 2.74 kpa
All LP cylinders to be used with this appliance must be:
1. Constructed and marked in accordance with the specifications for LP-gas cylinders Standard,
CAN/CSA B339, Cylinders, Spheres and Tubes for the Transportation of Dangerous Goods.
2. Provided with a listed overfilling prevention device.
3. Provided with a cylinder connection device compatible with the connection for outdoor
cooking appliances.
4. Only a 20 lb. (9 kg) LP gas cylinder is to be used for this appliance.
5. Approximately 18” (46 cm) high & 12” (30 cm) diameter.
ENCLOSURES FOR SELF-CONTAINED LP GAS SYSTEMS:
An enclosure for an LP-gas cylinder shall be ventilated by openings at both the upper and lower
levels of the enclosure. This shall be accompanied by one of the following:
1. One side of the enclosure shall be completely open
2. For an enclosure having four sides, a top, and a bottom:
•At least two ventilation openings (see Part IV, Definitions) shall be provided in the sidewalls of
the enclosure, located within 5 in (217 mm) of the top of the enclosure, equally sized, spaced at a
minimum of 90 degrees (1.57 rad), and unobstructed. The opening(s) shall have a total free area
of not less than 1 in2 per lb(14.2 cm2 per kg) of stored fuel capacity.
•Ventilation opening(s) shall be provided at floor level of the enclosure and shall have total free
area of not less than 1/2 in2 per lb (7.1 cm2 per kg) of stored fuel capacity. If ventilation
openings at floor level area are in the side wall, there shall be at least two openings. The bottom
of the openings shall be 1 in (25.4 mm) or less from the floor level and the upper edge no more
than 5 in (127 mm) above the floor level. The openings shall be equally sized, spaced at a
minimum of 90 degrees (1.57 rad), and unobstructed.
4

Portable Propane Gas Fire Pit
F-FPR7017-BS1
•Every opening shall have minimum dimensions so as to permit the entrance of a 1/8 in (3.2
mm) diameter rod. Ventilation openings in sidewalls shall not communicate directly with other
enclosures of the appliance.
WARNING
Ensure that the LP gas cylinder is kept at a minimum distance of three feet (36 inches) away from
the appliance.

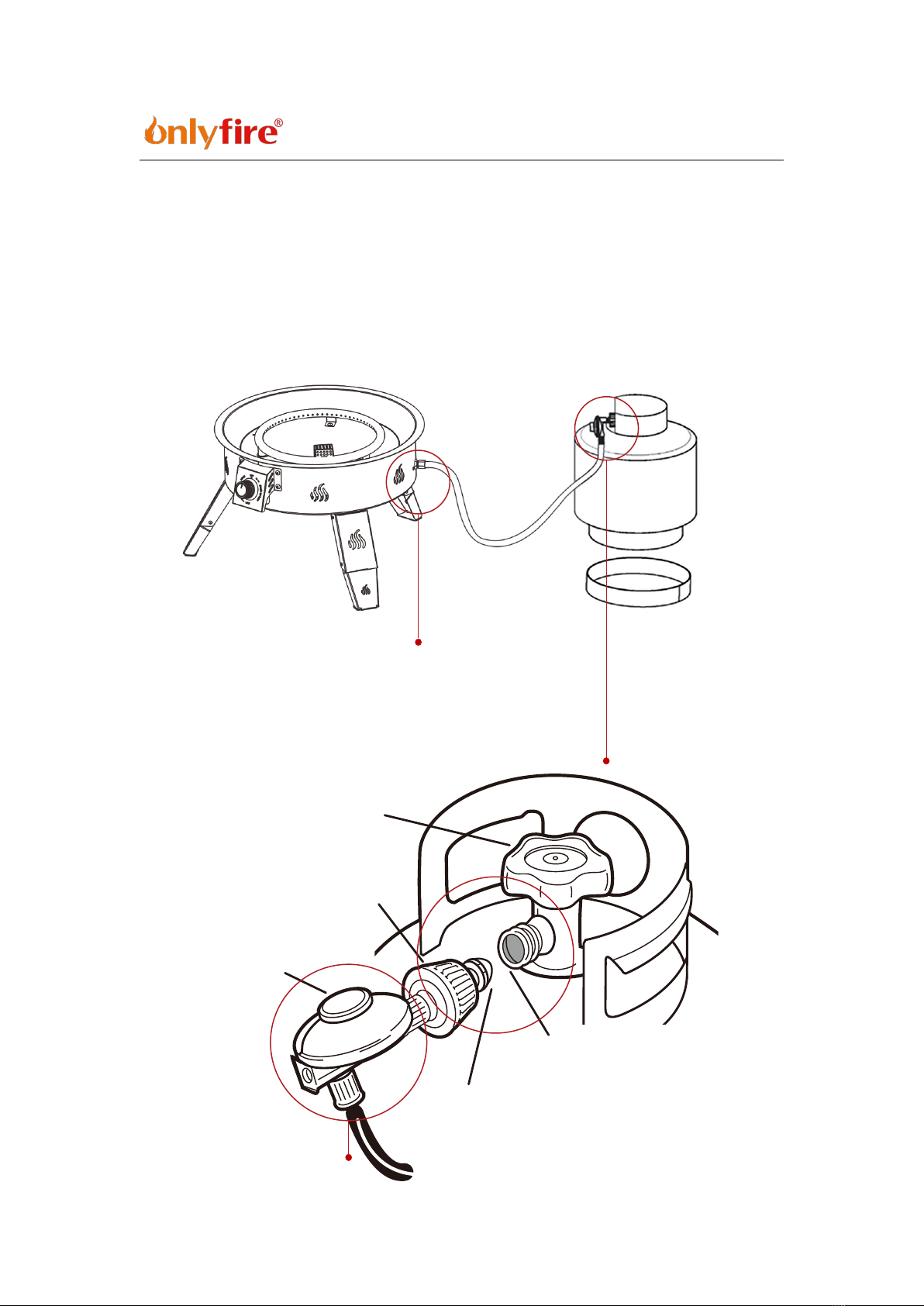

Cylinder
Hand Wheel
Regulator

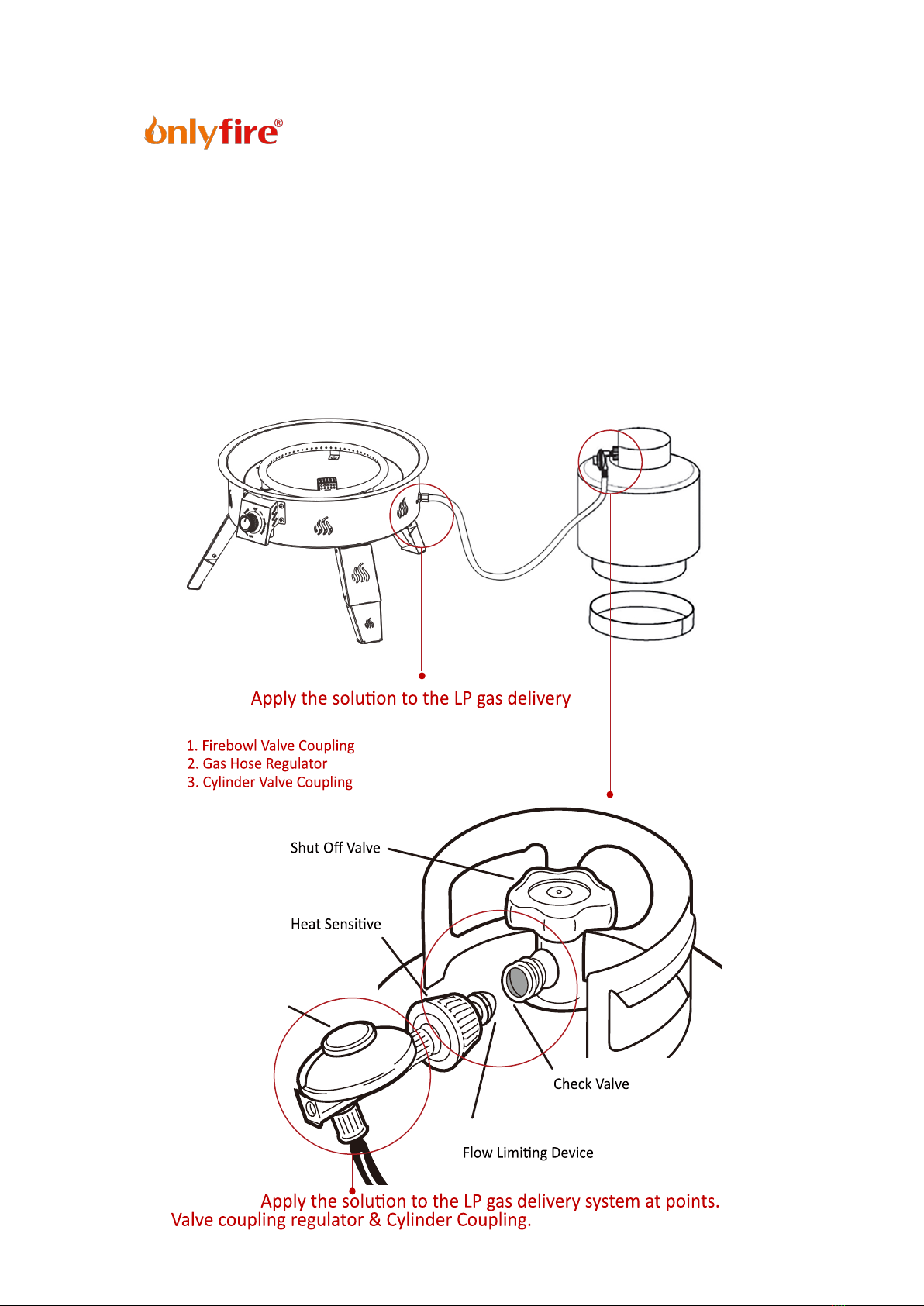

LEAK TEST:
Nipple with
Cylinder
Hand Wheel
Regulator
LEAK TEST:
Nipple with
LEAK TEST:
system at points:
Minimum 60"
Appliance Tank
5

Portable Propane Gas Fire Pit
F-FPR7017-BS1

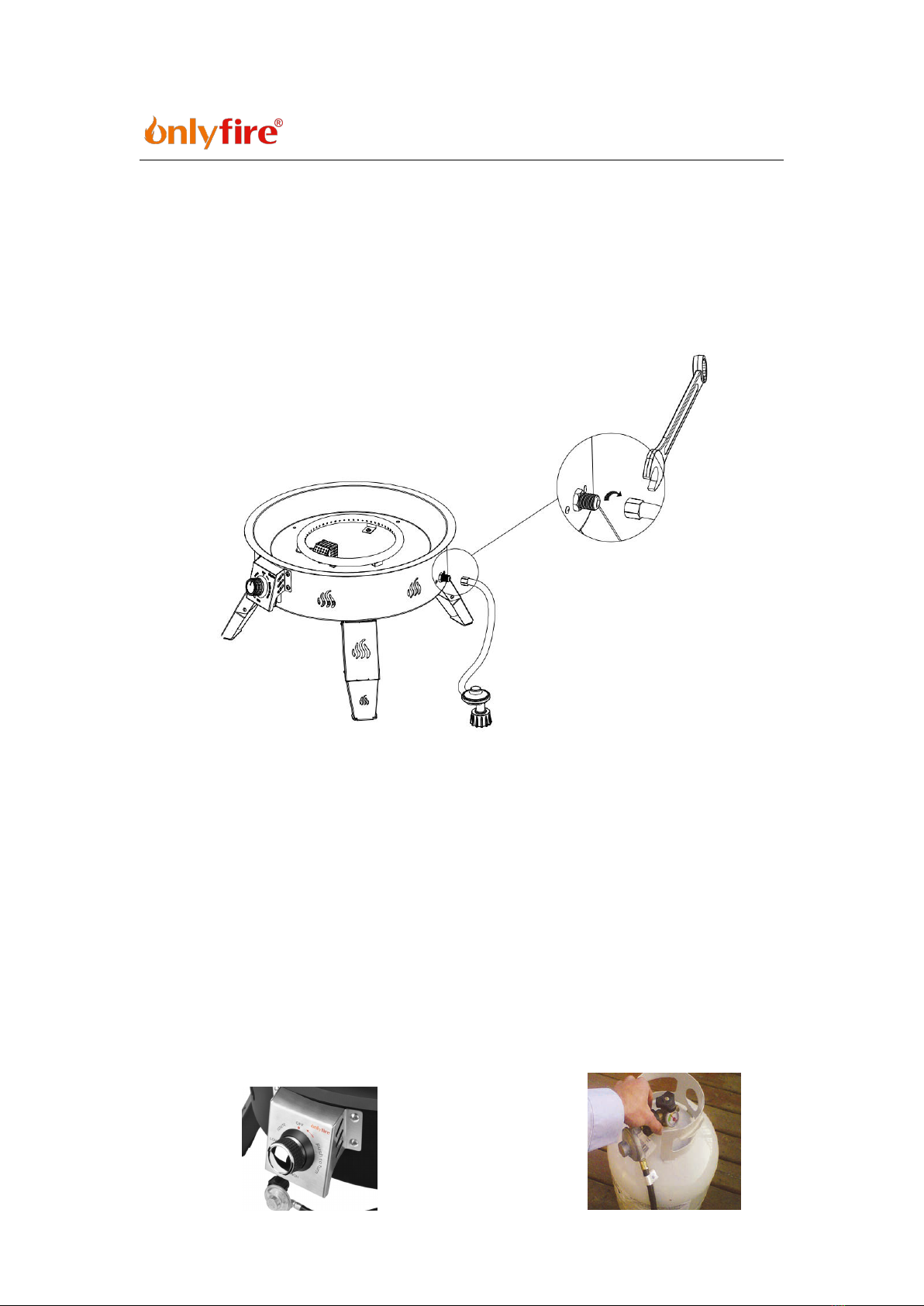

CONNECTION:
1. Be sure the cylinder valve and appliance valves are "off”.
2. Place full LP gas cylinder on tank stabilizer ring.
3. Center the nipple in the cylinder valve and hold in place.
4. Using the other hand, turn the hand wheel clockwise until there is a positive stop. Do not use
tools.
5. Hand tighten only. When making the connection, hold the regulator in a straight line with the
cylinder valve, so as not to cross thread the connection.
6. Leak test the connection. See section named "LEAK TEST”.
LEAK TEST:
1. DO NOT USE OR PERMIT SOURCES OF IGNITION IN THE AREA WHILE DOING THE LEAK TEST.
THIS INCLUDES SMOKING.
2. Leak testing should be done once per year or whenever the LP gas cylinder or any other gas
system part is taken apart, serviced or replaced, whichever is more frequent.
3. Ensure all gas system coupling joints are tight and properly attached.
4. Prepare a leak testing solution of half liquid detergent and half water.
5. Apply the solution to the LP gas delivery system
6. The leak(s) must be stopped by tightening the loose joints, if possible, or by replacing the
faulty parts(s) with the part(s) recommended by the appliance manufacturer.
THE APPLIANCE IS NOT TO BE USED UNTIL ANY LEAK IS CORRECTED.
•A gas appliance repairman or LP gas dealer should be called if attempts to stop the leak(s) are
unsuccessful and, in such case, the LP gas supply must be shut off at the cylinder valve or the
cylinder must be removed from the appliance until the leak(s) is corrected.
•Inspect hose prior to each use of the unit. The hose assembly must be replaced prior to the
appliance being put into operation if there is evidence of excessive abrasion or wear, or if the
hose is damaged. Contact Onlyfire Brands Inc. should you require a replacement hose.
•Inspect burner prior to each use. Burner must be replaced prior to the appliance being put into
operation if there is evidence of damage. Replacement burners are available from Onlyfire
Brands Inc.
•Should any part of this appliance (including the burner) become soiled or dirty, wipe lightly
with a damp cloth. Do not use flammable or corrosive cleaning products on or near this unit.
•Ensure that gas hose is placed in an area where it is unlikely to be tripped over (such as
pathways or trails) or subject to other accidental damage.
6

Portable Propane Gas Fire Pit
F-FPR7017-BS1
WARNING
Solid fuels shall not be burned in this appliance.
Installation must conform with local codes or, in the absence of local codes, with either the
National Fuel Gas Code, ANSI Z223.1/ NFPA 54, Natural Gas and Propane Installation Code, CSA
B149.1 or Propane Storage and Handling Code, B149.2, or the Standard for Recreational Vehicles,
ANSI A 119.2/NFPA 1192, and CSA Z240 RV Series, Recreational Vehicle Code, as applicable.
NOTE TO INSTALLER:
Leave this guide with the consumer.
NOTE TO CONSUMER:
Please retain this guide for future use.
7

Portable Propane Gas Fire Pit
F-FPR7017-BS1
INSTALLATION GUIDE:
SECTION 1: ASSEMBLY

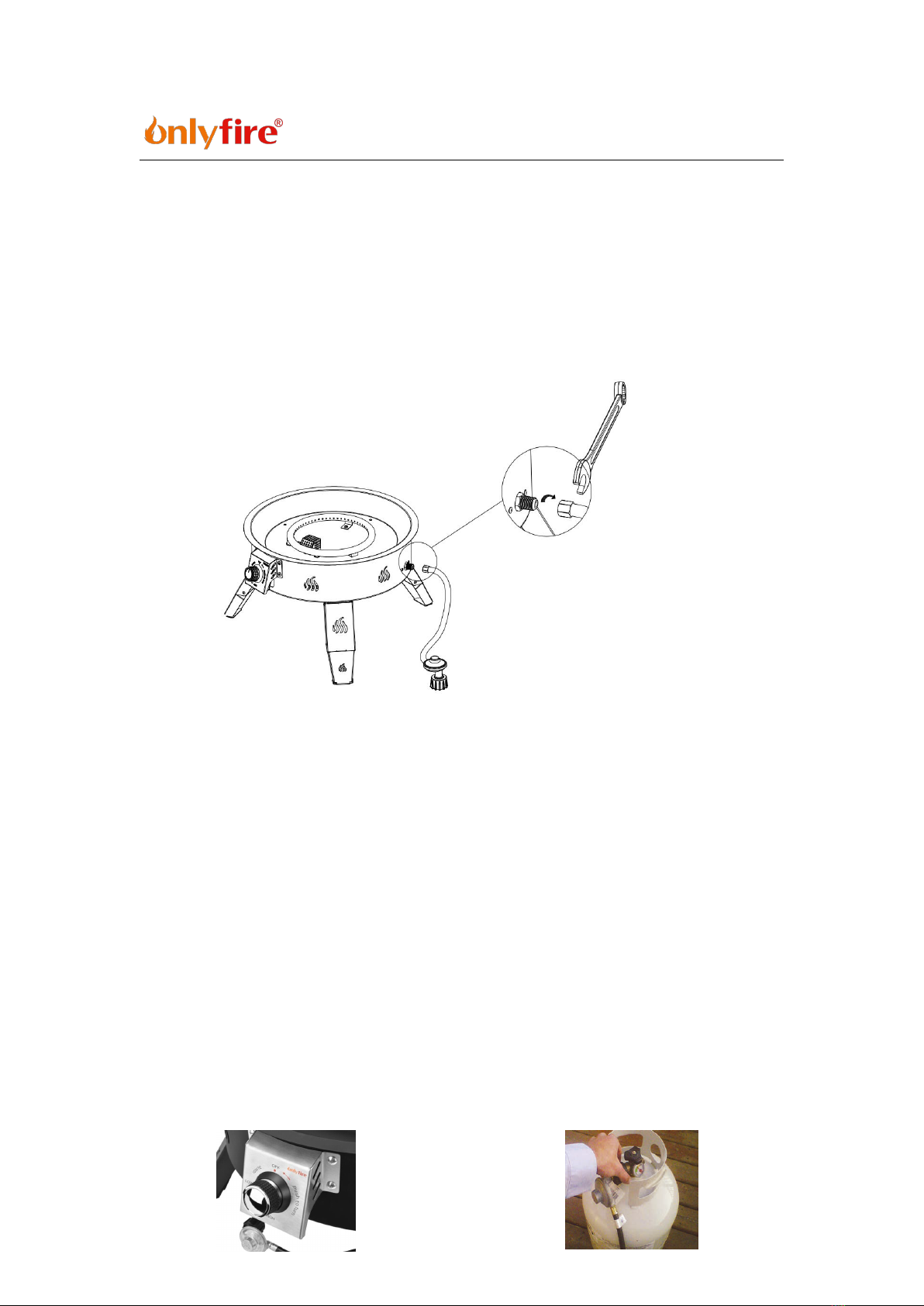

Step 1:Remove the fire pit and other components from thepackage.
Step 2: Connect the gasregulater with the fire pit,please screw it tightly by tools to prevent
leaking.
Step 3:Place the rocks(notincluded) in burner area.Please note rocks are not to exceed 4 kg
NOTE TO USER:
•Before igniting the unit for the first time, follow steps in the below Ignition section.
Mix a solution of liquid soap and water in a spray bottle, and apply to the gas fittings you have
just connected.
•If parts of the fitting begin to produce bubbles, spray liquid, or if you smell liquid propane gas,
immediately close the valve on the tank, and leave the unit for at least an hour undisturbed to
allow excess gas to escape.
•After an hour, disconnect the hose and take the unit to a certified propane technician for
consultation.
SECTION 2: IGNITION
STEP 1
Ensure that unit valve dial is in the "OFF”
position by pushing and turning clockwise until
the dial stops.
Step 2
Securely attach regulator (large end of hose) to your
propane cylinder.
8
Screw the gas regulator clockwise
by tools (not included)

Portable Propane Gas Fire Pit
F-FPR7017-BS1
STEP 6
If notable to ignite byturning the valve,
use a lighter or match, ignite lighter and hold flame
slightly above the burner, then open the valve on the
appliance slowly by turning(counter-clockwise) until
the unit ignites.
STEP 7
Once the unit is burning normally set the dial to
desired flame height.
STEP 8
GOT A LOW FLAME?: If your firebowl experiences low flame, or flame height does not appear to be normally
adjusted by the gas knob, it is likely that the CSA excess flow safety device has been tripped in the hose regulator.
CORRECTIVE ACTION: Close propane cylinder valve. Open and then close Firebowl gas knob valve to release
pressure. Disconnect and reconnect the propane cylinder valve connection. Slowly open propane cylinder valve.
Perform Leak Test and follow Ignition sequence
SECTION 3: PERIODIC INSPECTION OF BURNER FLAMES
• The presence of flames will confirm that the burner
is burning. Periodically check that the burner flame is
present during operation by visually inspecting the
burner to ensure the presence of flames.
• If there are no flames present, the appliance is likely
not burning. If this is the case, IMMEDIATELY turn the
valve to the "off” position if it is not already and
repeat the ignition procedure as outlined in Section 2.
SECTION 4: EXTINGUISHING THE APPLIANCE
Step 1
Turn cylinder valve to the"
Closed”position.
Step 2
Turn appliance valve to the "Off”
position by pushing and turning
knob clockwise.
Step 3
Allow unit to cool for at least 5
minutes before relighting.
9
STEP 3
Extend hose to full length and ensure that the
propane tank is as far as safely possible from
the Firepit and place the tank in the stabilizer
base.
STEP 4
Slowly turn cylinder valve to the open position.
STEP 5
Leak Test all connections. See section labeled "Leak
Test”

Portable Propane Gas Fire Pit
F-FPR7017-BS1
SECTION 5: FIREBOWL MAINTENANCE
Your Onlyfire Outdoor Firebowl requires periodic maintenance to keep it in good running order.
Follow the steps below to ensure your appliance will provide you with the best possible
performance:
1. Keep your Firebowl out of the rain and store it in a dry place.
2. This device has been engineered to provide the maximum amount of heat and comfort. If you
experience any signs of your propane cylinder‘freezing off’or start to experience lower flames
than usual, please simply turn the burner control setting to low for 5–10 minutes, or replace the
cylinder with a full one.
3. Ensure that you clean the bowl of your Onlyfire Outdoor Firebowl after every use to keep it
looking GREAT. Simply wiping the outer edge of the Firebowl with a damp paper towel or cloth to
remove any combustion particulates.
4. Ensure to keep the cover on when storing your Onlyfire Outdoor Firebowl in order to protect it
from the elements.
NOTES:
•Expected burn time; the anticipated burn time for your Outdoor Firebowl using a full 20 lb (9kg)
propane cylinder is between 7 and 11 hours depending on where the flame height is set.
•Onlyfire recommends that you ignite this unit only when safely placed on a non- combustible
surface as pictured above.
•This is NOT a toy. Children should be supervised at all times when using this unit without
exception.
•Do not place any objects other than supplied rocks inside the burner component of the
Firebowl.
•Do not add wood or any other materials to the fire. It is designed to safely combust propane
only.
•Do not connect to a remote gas supply.
•Do not use this appliance if any part has been under water. Immediately call a qualified service
technician to inspect the appliance and to replace any part of the control system and any gas
control which has been under water.
•Do not leave this appliance in the rain.
•Replacement rocks/parts please contact our customer service email.
•Always inspect and clear all valve and gas orifices of any foreign debris including spider webs
prior to lighting.
10

Portable Propane Gas Fire Pit
F-FPR7017-BS1
DE Onlyfire Tragbare Propangas-Feuerstelle Bedienungs-
und Sicherheitshandbuch
ACHTUNG:
Bei Gasgeruch:
1. Gaszufuhr zum Gerät absperren.
2. Alle offenen Flammen löschen.
3.Wenn der Geruch anhält, halten Sie sich vom Gerät fern und rufen Sie sofort Ihren
Gaslieferanten oder die Feuerwehr.
WARNUNG:
Nur für den Außenbereich geeignet.
WARNUNG:
Unsachgemäße Installation, Einstellung, Änderung, Service oder Wartung können zu
Verletzungen oder Sachschäden führen. Lesen Sie die Installations-, Betriebs- und
Wartungsanleitung sorgfältig durch, bevor Sie dieses Gerät installieren oder warten.
WARNUNG: KOHLENMONOXIDGEFAHR
Dieses Gerät kann Kohlenmonoxid produzieren, das keinen Geruch
hat.󳮂
Die Verwendung in einem geschlossenen Raum kann Sie töten.󳮂
Verwenden Sie dieses Gerät niemals in einem geschlossenen Raum
wie ein Wohnmobil, Zelt, Auto oder Zuhause.
11

Portable Propane Gas Fire Pit
F-FPR7017-BS1
WARNUNG
Halten Sie den Gerätebereich frei von brennbaren Materialien, Benzin und anderen brennbaren Dämpfen
und Flüssigkeiten.
Flaschen müssen im Freien in einem gut belüfteten Bereich außerhalb der Reichweite von Kindern gelagert
werden.
Abgetrennte Flaschen müssen fest mit Gewinde versehene Ventilstopfen haben und dürfen nicht in einem
Gebäude, einer Garage oder einem anderen geschlossenen Raum gelagert werden.
Der mit diesem Gerät gelieferte Gasdruckregler muss verwendet werden und muss dem gleichen Modell
entsprechen, das mit dem Gerät geliefert wird.
Das Flaschenversorgungssystem muss für die Dampfentnahme eingerichtet sein.
Flaschen, die mit diesem Gerät verwendet werden, müssen einen Kragen zum Schutz des Flaschenventils
haben.
Wenn das Gerät in Betrieb ist, muss ein zugelassener ND-Zylinderstabilisator
Stabilisatorring, verwendet werden.
Ersatzteile und eine Liste dieser Teile sind bei Onlyfire Brands Inc. über die Kontaktinformationen auf der
ersten Seite dieses Handbuchs erhältlich.
Bitte stellen Sie sicher, dass alle Erwachsenen und Kinder, die das Gerät verwenden oder sich in der Nähe des
Geräts aufhalten, sich der Gefahr der hohen Oberflächentemperaturen des Geräts während des Gebrauchs
bewusst sind und vorsichtig sein und sich fernhalten, um Verbrennungen oder Entzündungen der Kleidung zu
vermeiden.
Beaufsichtigen Sie kleine Kinder im Bereich dieses Geräts sorgfältig. Kleidung oder andere brennbare
Materialien dürfen nicht am Gerät aufgehängt oder auf oder in der Nähe des Geräts abgelegt werden. Alle
Schutzvorrichtungen oder andere Schutzvorrichtungen, die zu Wartungszwecken des Geräts entfernt wurden,
müssen vor dem Betrieb des Geräts ersetzt werden.
Installation und Reparatur sollten von einem qualifizierten Servicetechniker durchgeführt werden.
Das Gerät sollte vor dem Gebrauch und mindestens einmal jährlich von einem qualifizierten Servicetechniker
inspiziert werden. Bei Bedarf kann eine häufigere Reinigung erforderlich sein. Steuerraum, Brenner und
Umluftkanäle des Gerätes unbedingt sauber halten.
12

Portable Propane Gas Fire Pit
F-FPR7017-BS1
ET
E
13
GEFAHR VON KOHLENMONOXID
Dieses Gerät kann Kohlenmonoxid produzieren, das keinen Geruch hat.
Die Verwendung in einem geschlossenen Raum kann Sie töten.
Verwenden Sie dieses Gerät niemals in geschlossenen Räumen wie
Wohnmobilen, Zelten, Autos oder zu Hause.
BELEUCHTUNGSANLEITUNG
Vor dem Anzünden alle Anweisungen lesen, nur im Freien verwenden. Halten Sie Gesicht und Körper beim
Anzünden vom Brennerbereich fern, schließen Sie die Gasflasche an den Gasregler an, stellen Sie sicher,
dass sich der Bedienknopf in der Aus-Position befindet, und schalten Sie dann das Gas an der Quelle
ein (Propanflaschenventil).
1.Drücken und drehen Sie den Knopf zum Zünden gegen den Uhrzeigersinn.
2.Falls die Zündung nicht innerhalb von 5 Sekunden erfolgt, schalten Sie den Feuerungsautomaten aus
und warten Sie 5 Minuten, bis sich das Gas verflüchtigt hat, bevor Sie den Vorgang wiederholen.
3.Wenn das Gerät mit dem elektronischen Zünder nicht zündet, verwenden Sie ein Feuerzeug oder
Streichholz, um etwas über dem Brenner zu zünden und fahren Sie mit Schritt 1 fort.
4.Um den Brenner auszuschalten, drehen Sie den Brennerregler im Uhrzeigersinn in die Aus-Position
und schalten Sie dann das Gas an der Quelle aus.
Gasfeuerstellen im Freien
ANS 221.97-2017/CSA 2.41-2017 Dekorative Gasgeräte für den Außenbereich
Gasart: Propangas
Max. Eingabe: 40.000 Btu/h (11,8 kW)
Propanverteilerdruck: 11 Zoll w.c. (2,74kpa)
Nur für den Außenbereich geeignet. Bei Innenlagerung den Zylinder abnehmen und im Freien lassen.
Bei Nichtgebrauch des Gerätes muss die Gaszufuhr an der Flüssiggas-Vorratsflasche abgestellt werden.
Die Bedienungsanleitung enthält wichtige Informationen, die für die ordnungsgemäße Montage und
Verwendung dieses Gerätes erforderlich sind. Befolgen Sie alle Warnungen und Anweisungen, wenn Sie
dieses Gerät verwenden.
WARNUNG:
Eine ND-Flasche, die nicht zum Gebrauch angeschlossen ist, darf nicht in der Nähe dieses oder eines
anderen Geräts aufbewahrt werden.
VORSICHT:
Der mit diesem Gerät gelieferte Gasdruckregler muss verwendet werden. Dieser Regler ist auf einen
Ausgangsdruck von 11 Zoll Wassersäule eingestellt.
VORSICHT:
Berühren Sie das Gerät nicht, während es in Betrieb ist. Halten Sie Kinder, Kleidung, Möbel, Benzin und
andere Flüssigkeiten mit brennbaren Dämpfen fern.
WARNUNG:
Die Feuerstelle muss vom Gastank entfernt sein. Achten Sie auf die Kippgefahr des Zylinders.
WARNUNG:
Unsachgemäße Installation, Einstellung, Änderung, Service oder Wartung können zu Verletzungen oder
Sachschäden führen.Dies muss von einem qualifizierten Installateur, einer Servicestelle oder dem
Gasversorger durchgeführt werden.

Portable Propane Gas Fire Pit
F-FPR7017-BS1
LP-SICHERHEIT:
1.Bewahren Sie keine Ersatz-LP-Gasflasche unter oder in der Nähe dieses Geräts auf.
2. Füllen Sie die Flasche niemals zu mehr als 80 Prozent.
3.Wenn die Informationen in "(1)" und "(2)" nicht genau befolgt werden, kann ein Brand mit Todesfolge oder
schweren Verletzungen auftreten.
4. Verwenden Sie dieses Gerät nicht unter brennbaren Oberflächen über Kopf.
MINDESTABSTAND:
•Unten: Nicht brennbare Oberfläche
•Oben: 72 Zoll
•Seiten: 24 Zoll
•Nur zur Installation auf (oder über) nicht brennbaren Böden
Max. Input: 40.000 BTU/h
Max. Gasversorgungsdruck: 2.74 kpa
Alle Flüssiggasflaschen, die mit diesem Gerät verwendet werden sollen, müssen:
1. Konstruiert und gekennzeichnet in Übereinstimmung mit den Spezifikationen für LP-Gasflaschen Standard,
CAN/CSA B339, Flaschen, Kugeln und Rohre für den Transport gefährlicher Güter.
2. Ausgestattet mit einer aufgeführten Überfüllsicherung.
3. Ausgestattet mit einer Flaschenanschlussvorrichtung, die mit dem Anschluss für den Außenbereich kompatibel
ist
Kochgeräte.
4. Für dieses Gerät darf nur eine 20 lb. (9 kg) Flüssiggasflasche verwendet werden.
5. Ungefähr 46 cm hoch und 30 cm Durchmesser.
GEHÄUSE FÜR SELBSTAUSLÖSENDE LP GASSYSTEME:
Ein Gehäuse für eine Flüssiggasflasche muss durch Öffnungen sowohl in der oberen als auch in der unteren Ebene
des Gehäuses belüftet werden, und zwar mit einer der folgenden Angaben:
1. Eine Seite des Gehäuses muss vollständig geöffnet sein
2.Bei einem Gehäuse mit vier Seiten, einer Oberseite und einer Unterseite:
•Mindestens zwei Belüftungsöffnungen (siehe Teil IV, Definitionen) müssen in den Seitenwänden des Gehäuses
innerhalb von 5 Zoll (217 mm) von der Oberseite des Gehäuses vorhanden sein, gleich groß und mit einem
Mindestabstand von 90 Grad (1,57 .) rad) und frei. Die Öffnung(en) muss(n) eine freie Gesamtfläche von
mindestens 14,2 cm2 pro kg (1 in2 pro lb) gespeicherter Kraftstoffkapazität haben.
•Belüftungsöffnung(en) müssen auf Bodenniveau des Gehäuses vorhanden sein und eine freie Gesamtfläche
von nicht weniger als 7,1 cm2 pro kg gespeicherter Brennstoffkapazität aufweisen sich in der Seitenwand
befinden, müssen mindestens zwei Öffnungen vorhanden sein, wobei der Boden der Öffnungen höchstens 1 Zoll
(25,4 mm) vom Boden und die Oberkante nicht mehr als 5 Zoll (127 mm) über dem Boden liegen darf Die
Öffnungen müssen gleich groß sein, einen Mindestabstand von 90 Grad (1,57 rad) haben und frei sein.
14

Portable Propane Gas Fire Pit
F-FPR7017-BS1
•Jede Öffnung muss Mindestabmessungen haben, um den Eintritt einer Stange mit einem Durchmesser von 1/8
Zoll (3,2 mm) zu ermöglichen Lüftungsöffnungen in den Seitenwänden dürfen nicht direkt mit anderen Gehäusen
des Geräts in Verbindung stehen.
WARNUNG
Stellen Sie sicher, dass die Flüssiggasflasche einen Mindestabstand von 3 Fuß (36 Zoll) vom Gerät entfernt hat.
Zylinder
Absperrventil
Regler
Nippel mit
Durchflussbegrenzer
Minimum 60"
Gerät Panzer
DICHTHEITSTEST: Tragen Sie die Lösung an den
folgenden Punkten auf das
Flüssiggasversorgungssystem auf:
1. Firebowl-Ventilkupplung
2. Gasschlauchregler
3. Zylinderventilkupplung
Hitzeempfindlich
Handrad
Rückschlagventil
DICHTHEITSTEST: Tragen Sie die Lösung punktuell auf das Flüssiggasversorgungssystem auf.
Ventilkupplungsregler & Zylinderkupplung.
15

Portable Propane Gas Fire Pit
F-FPR7017-BS1
VERBINDUNG:
1.Stellen Sie sicher, dass das Flaschenventil und die Geräteventile "off" sind.
2.Stellen Sie die volle Flüssiggasflasche auf den Tankstabilisierungsring.
3. Zentrieren Sie den Nippel im Flaschenventil und halten Sie ihn fest.
4. Drehen Sie mit der anderen Hand das Handrad im Uhrzeigersinn bis zum Anschlag. Verwenden Sie keine
Werkzeuge.
5. Nur handfest anziehen. Halten Sie den Regler beim Herstellen des Anschlusses in einer geraden Linie mit dem
Flaschenventil, um die Anschlüsse nicht zu verdrehen.
6. Dichtheitsprüfung der Verbindung. Siehe Abschnitt "DICHTHEITSTEST".
LECKTEST:
1. WÄHREND DER DICHTHEITSPRÜFUNG KEINE ZÜNDQUELLEN IM BEREICH VERWENDEN ODER ZULASSEN. Dazu
gehört das Rauchen.
2. Eine Dichtheitsprüfung sollte einmal im Jahr oder immer dann durchgeführt werden, wenn die
Flüssiggasflasche oder ein anderes Gassystemteil zerlegt, gewartet oder ersetzt wird, je nachdem, was häufiger
eintritt.
3.Stellen Sie sicher, dass alle Kupplungsverbindungen des Gassystems fest und richtig befestigt sind.
4. Bereiten Sie eine Lösung zur Dichtheitsprüfung vor, die zur Hälfte aus flüssigem Reinigungsmittel und zur Hälfte
aus Wasser besteht.
5. Tragen Sie die Lösung auf das Flüssiggasversorgungssystem auf
6. Die Undichtigkeit(en) müssen nach Möglichkeit durch Festziehen der losen Verbindungen oder durch Ersetzen
der defekten Teile durch die vom Gerätehersteller empfohlenen Teile geschlossen werden.
DAS GERÄT DARF NICHT VERWENDET WERDEN, BIS EIN LECK BEHOBEN WURDE.
•Bei erfolglosen Versuchen, die Leckage(n) zu schließen, sollte ein Gasgeräte-Reparateur oder Flüssiggashändler
hinzugezogen werden. In diesem Fall muss die Flüssiggaszufuhr am Flaschenventil abgesperrt oder die Flasche aus
dem Gerät entfernt werden bis das Leck (die Lecks) behoben sind.
•Überprüfen Sie den Schlauch vor jedem Gebrauch des Geräts. Bei Anzeichen von übermäßigem Abrieb oder
Verschleiß oder bei Beschädigung des Schlauches muss die Schlauchleitung vor Inbetriebnahme des Gerätes
ausgetauscht werden. Wenden Sie sich an Onlyfire Brands Inc., wenn Sie einen Ersatzschlauch benötigen.
•Brenner vor jedem Gebrauch inspizieren. Bei Anzeichen von Beschädigungen muss der Brenner vor
Inbetriebnahme des Gerätes ausgetauscht werden. Ersatzbrenner sind bei Onlyfire Brands Inc. erhältlich.
•Sollte irgendein Teil dieses Geräts (einschließlich des Brenners) verschmutzt oder verschmutzt sein, wischen Sie
es leicht mit einem feuchten Tuch ab. Verwenden Sie keine entzündlichen oder ätzenden Reinigungsmittel auf
oder in der Nähe dieses Geräts.
•Stellen Sie sicher, dass der Gasschlauch in einem Bereich platziert wird, in dem es unwahrscheinlich ist, dass er
darüber stolpert (wie Wege oder Pfade) oder anderen versehentlichen Schäden ausgesetzt ist.
16

Portable Propane Gas Fire Pit
F-FPR7017-BS1
WARNUNG
Feste Brennstoffe dürfen in diesem Gerät nicht verbrannt werden.
Die Installation muss den lokalen Vorschriften entsprechen oder, falls keine lokalen Vorschriften
vorliegen, entweder dem National Fuel Gas Code, ANSI Z223.1/ NFPA 54, dem Natural Gas and
Propan Installation Code, CSA B149.1 oder dem Propan Storage and Handling Code, B149 .
entsprechen .2, oder der Standard für Freizeitfahrzeuge, ANSI A 119.2/NFPA 1192, und CSA Z240
RV-Serie, Code für Freizeitfahrzeuge, sofern zutreffend.
HINWEIS FÜR DEN INSTALLATEUR:
Lassen Sie diesen Leitfaden beim Verbraucher.
HINWEIS FÜR DEN VERBRAUCHER:
Bitte bewahren Sie diese Anleitung für die zukünftige Verwendung auf.

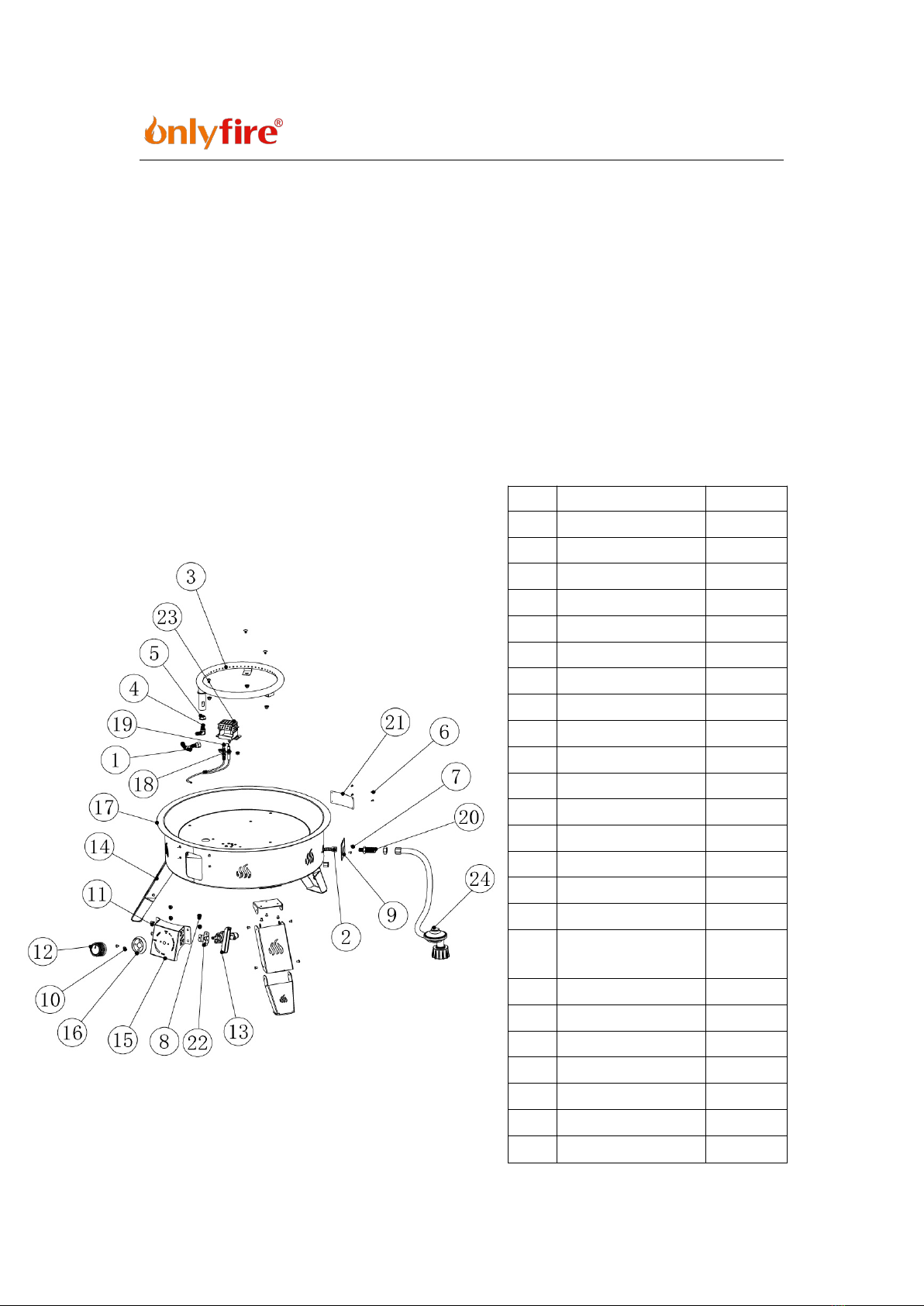

NO. Description QTY
110" Wellrohr 1
215" Wellrohr 1
3Brenner 1
4Messingdüse 7/16-20 1
5M10 Flanschmutter 1
6W2.4 Blindnieten 4
7M4 Blindnieten 23
8M5 Flanschmutter 9
9Befestigungsplatte 1
10 Schraube M4x6 3
11 Schraube M5x 10 9
12 Der Reglerknopf 1
13 Gasventil 1
14 Verstellbares Bein 3
15 Schalttafel 1
16 Steuerknopfbasis 1
17 Komponenten zum
Schweißen von Feuerstellen
1
18 Zündelektrode 1
19 Thermoelement 1
20 Eisenbeschlag 1
21 Typenschild 1
22 Ventilhalterung 1
23 Brennerschild 1
24 Gas Regler 1
17

Portable Propane Gas Fire Pit
F-FPR7017-BS1
INSTALLATIONSANLEITUNG:
ABSCHNITT 1: MONTAGE
Schritt 1: Nehmen Sie die Feuerstelle und andere Komponenten aus der Verpackung.
Schritt 2:Verbinden Sie den Gasregler mit der Feuerstelle, schrauben Sie ihn bitte mit Werkzeug
fest, um ein Auslaufen zu verhindern.
Schritt 3:Legen Sie die Steine (nicht im Lieferumfang enthalten) in den Brennerbereich. Bitte
beachten Sie, dass die Steine 4 kg nicht überschreiten dürfen
HINWEIS FÜR DEN BENUTZER:
•Bevor Sie das Gerät zum ersten Mal zünden, befolgen Sie die Schritte 1 bis 5 im Abschnitt
"Zündung" unten.
Mischen Sie eine Lösung aus Flüssigseife und Wasser in einer Sprühflasche und tragen Sie sie auf
die soeben angeschlossenen Gasarmaturen auf.
•Wenn an Teilen der Armatur Blasenbildung, Spritzflüssigkeit oder Geruch von flüssigem
Propangas auftreten, schließen Sie sofort das Ventil am Tank und lassen Sie das Gerät mindestens
eine Stunde lang ungestört, damit überschüssiges Gas entweichen kann.
•Trennen Sie nach einer Stunde den Schlauch und bringen Sie das Gerät zur Beratung zu einem
zertifizierten Propan-Techniker.
ABSCHNITT 2: ZÜNDUNG
SCHRITT 1
Stellen Sie sicher, dass der Ventilregler der Einheit auf"
OFF”steht.Position durch Drücken und
im Uhrzeigersinn drehen, bis das Zifferblatt stoppt.
Schritt 2
Befestigen Sie den Regler (großes Schlauchende)
sicher an Ihrem Propan
Zylinder.
18
Schrauben Sie den Gasregler im Uhrzeigersinn
durch Werkzeuge (nicht enthalten)

Portable Propane Gas Fire Pit
F-FPR7017-BS1
SCHRITT 6
Wenn die Zündung durchDrehen desVentilsnicht
möglichist,
Zünden Sie das Feuerzeug mit einem Feuerzeug oder
Streichholz an und halten Sie die Flamme leicht über
dem Brenner, dann öffnen Sie das Ventil am Gerät
langsam durch Drehen (gegen den Uhrzeigersinn), bis
das Gerät zündet.
SCHRITT 7
Sobald das Gerät normal brennt, stellen Sie den
Drehknopf auf die gewünschte Flammenhöhe.
SCHRITT 8
EINE NIEDRIGE FLAMME?: Wenn Ihre Feuerschale eine niedrige Flamme hat oder die Flammenhöhe nicht normal
durch den Gasknopf eingestellt zu werden scheint, wurde wahrscheinlich die CSA-Überschusssicherung im
Schlauchregler ausgelöst.
KORREKTURMASSNAHME: Propanflaschenventil schließen. Öffnen und schließen Sie das Firebowl-Gasknopfventil,
um den Druck abzulassen. Trennen Sie den Propanflaschenventilanschluss und schließen Sie ihn wieder an.
Propanflaschenventil langsam öffnen. Führen Sie einen Lecktest durch und befolgen Sie die Zündsequenz
ABSCHNITT 3: REGELMÄSSIGE INSPEKTION DER BRENNERFLAMMEN
•Das Vorhandensein von Flammen bestätigt, dass
der Brenner brennt. Überprüfen Sie regelmäßig, ob
die Brennerflamme während des Betriebs vorhanden
ist, indem Sie den Brenner visuell inspizieren, um
sicherzustellen, dass Flammen vorhanden sind.
•Wenn keine Flammen vorhanden sind, brennt das
Gerät wahrscheinlich nicht. Wenn dies der Fall ist,
drehen Sie das Ventil SOFORT in die Position "Aus",
falls dies noch nicht geschehen ist, und wiederholen
Sie den Zündvorgang wie in Abschnitt 2 beschrieben.
ABSCHNITT 4: LÖSCHEN DES GERÄTS
Schritt 1
Flaschenventil in die
Position”Geschlossen” drehen.
Schritt 2
Drehen Sie das Geräteventil in die
Position "Aus", indem Sie den
Knopf im Uhrzeigersinn drücken
und drehen.
Schritt 3
Lassen Sie das Gerät mindestens
5 Minuten abkühlen, bevor Sie es
erneut anzünden.
19
SCHRITT 3
Verlängern Sie den Schlauchauf volle Länge und
stellen Sie sicher, dass der Propantank so weitwie
möglichvon der Feuerstelle entferntist und stellen
Sie den Tank in den Stabilisatorsockel.
SCHRITT 4
Das Flaschenventil langsam in die offene Position
drehen.
SCHRITT 5
Dichtheit Testen Sie alle Verbindungen. Siehe
Abschnitt mit der Bezeichnung "Lecktest"
