Optimus UMX-02/0 User manual

Manual de instrucciones
Operating instructions
UMX-02/0
9I270 V1.0 23/03/10
Nº.
Español
Español
English
English
MATRIZ MICROPROCESADA DE AUDIO
AUDIO MICROPROCESSED MATRIX

2

Esp
UMX-02/0
ESPAÑOL
3UMX-02/0 v1.0
I. DESCRIPCIÓN Y CONEXIÓN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
1. Descripción . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
2. Módulo de alimentación y control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
2.1. Alimentación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
2.2. Conexión de la entrada y la salida RS-485 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
2.2.1. Conexión entre distintos equipos (UMX-02/0, DALA-01/0B, MD-500, MD-
500EM...) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
2.2.2. Conexión entre la UMX-02/0 y la tarjeta RS-485 del ordenador de control . . .8
2.3. Conexión de la masa al chasis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
3. Expansión de la UMX-02/0 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
4. Controles frontales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
4.1. Monitorización . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
4.1.1. Selección del canal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
4.1.2. Volumen de monitorización . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
4.1.3. Nivel del canal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
4.2. Teclas de navegación, de acceso a menús y de entrada de datos . . . . . . . . . . . . . .10
4.2.1. Teclas de navegación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
4.2.2. Tecla MENU/OK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
4.2.3. Tecla CANCEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
4.2.4. Tecla ENTER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
4.2.5. Tecla DEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
4.2.6. Teclado numérico. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
4.3. Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
4.3.1. Caracteres especiales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
4.4. Conector download DB-9 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
4.4.1. Descarga de configuraciones al equipo a través del conector DB-9 frontal . .11
4.4.2. Actualización del firmware para UMX-02/0 a través del conector DB-9 frontal 13
5. Características técnicas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
II. CONFIGURACIÓN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
1. Generalidades . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
2. Configuración a través de PC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
3. Menú Configuraciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
3.1. Acceso al menú Configuraciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
3.2. Entradas de Audio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
3.2.1. Estructura del menú Entradas Audio . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
3.2.2. Configuración de las Entradas de Audio . . . . . . . . . . . . . . . . . . . . . . . . . .19
3.3. Salidas Audio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
3.3.1. Estructura del menú Salidas Audio . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
3.3.2. Configuración de las Salidas de Audio . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Esp
UMX-02/0
ESPAÑOL
4 UMX-02/0 v1.0
3.4. Entradas de contactos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
3.4.1. Estructura del menú Entradas Contactos . . . . . . . . . . . . . . . . . . . . . . . . .28
3.4.2. Configuración de las Entradas de Contactos . . . . . . . . . . . . . . . . . . . . . . .28
3.5. Salidas de Contactos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
3.5.2. Configuración de las Salidas de Contactos . . . . . . . . . . . . . . . . . . . . . . . .31
3.5.1. Estructura del menú Salidas Contactos . . . . . . . . . . . . . . . . . . . . . . . . . . 31
3.6. Grupos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
3.6.1. Estructura del menú Grupos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33
3.6.2. Configuración de Grupos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
3.7. Opciones Comunes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35
3.7.1. Estructura del menú Opciones Comunes . . . . . . . . . . . . . . . . . . . . . . . . . 35
3.7.2. Configuración de las Opciones Comunes . . . . . . . . . . . . . . . . . . . . . . . . . 35
4. Menu Propiedades . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37
4.1. Acceso al menú Propiedades . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37
4.2. Visualizar las configuraciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37
5.1. Login . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39
5. Menu Usuario . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39
5.2. Logout . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
6. Menú Registro . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40
7. Ejemplos de configuración. Casos prácticos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40
7.1. Ejemplo de instalación con subzonas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40
7.2. Ejemplo de instalación con micrófono con selección de zonas . . . . . . . . . . . . . . . . .41
8. Versiones de Software y Firmware . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
9. Document Version Tracking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
9. Garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43

Esp
UMX-02/0
ESPAÑOL
5UMX-02/0 v1.0
I. DESCRIPCIÓN Y CONEXIÓN
1. Descripción
Matriz Microprocesada de Audio para instalaciones de megafonía. De concepción totalmente modular,
permite el control y direccionamiento simultáneo de 16 señales de audio (programa y/o prioridad) hacia
diferentes salidas cubriendo todas las necesidades de una instalación de megafonía.
Su diseño permite realizar instalaciones que cumplan con las especificaciones de la normativa de evacuación
EN/UNE 60849.
Características:
• Matriz microprocesada de audio con funcionamiento “Stand-alone” o controlada por PC
• 10 posiciones para el alojamiento de tarjetas.
• Conector de expansión de bus de audio (16 canales), para enlazar diferentes “mainframes”.
• Bus de control RS485, permite enlazar diferentes UMX02/0 entre ellos y/o hacia un PC (opcional).
• Altavoz de monitorización de los 16 canales de audio.
• Display alfanumérico de 4 x 20 caracteres.
• Teclado frontal.
• Configuración mediante el teclado frontal y/o PC externo.
• Funcionamiento independiente y/o con PC de monitorización.
• Alimentación a 24 Vcc.
• Ocupa 2 unidades en rack de 19’’.

Esp
UMX-02/0
ESPAÑOL
6 UMX-02/0 v1.0
1Altavoz monitor
2Volumen monitor
3Selector de canal de monitorización
4Indicador de nivel de canal
5Display alfanumérico
6Indicadores Rx (recepción RS-485) y
Tx (transmisión RS-485)
7Teclado numérico, tecla 5y tecla DEL
8Led ON / OFF
9Interruptor ON / OFF
10 Conector DB-9
11 Indicador de canal monitorizado
12 Teclas de navegación
13 Conector de alimentación
14 Módulo de alimentación y control
15 Espacio para tarjetas (10)
16 Conector de expansión del bus de audio
14
13
15
TX
RX OFF
ON
Made in EUSpain
Fuse
3A
24V
RS-485
OUT
RS-485
IN
OPTIMUS S.A.
UMX-02/0
AUDIOBUSLINK
0
DEL
DEL
3
6
9
2
5
8
1
4
7
Position 10
Position 9
Position 8
Position 7
Position 6
Position 5
Position 4
Position 3
Position 2
Position 1
16
1
23
11
12
9
8
7
6
5
4
10
Figura 1

Esp
UMX-02/0
ESPAÑOL
7UMX-02/0 v1.0
2. Módulo de alimentación y control
2.1. Alimentación
Para alimentar la UMX-02/0 es necesaria una fuente de alimentación de 24 V.c.c.
El consumo, sin tarjetas, es de 285mA. Al colocar las distintas tarjetas, el consumo aumentará en función
del modelo y la cantidad de tarjetas colocadas.
2.2. Conexión de la entrada y la salida RS-485
La UMX-02/0 se comunica con el PC de control y los distintos elementos del sistema analógico (MD-500,
MD-500EM, COU-02, UDCE-01...) a través de un bus RS485. Para ello, utiliza el protocolo CSMA (Carrier
Sense Multiple Acces)
2.2.1. Conexión entre distintos equipos (UMX-02/0, DALA-01/0B, MD-
500, MD-500EM...)
Deben utilizarse conectores RJ45 de 8 contactos, con carcasa metálica.
1Alimentación
2Fusible
3Salida del bus RS-485
4Entrada del bus RS-485
5Interruptor ON/OF de la salida RS-485
6Indicador de recepción del bus RS-485
7Indicador de transmisión del bus RS-485
Figura 2
TO
UMX-02/0
RS-485 IN
FROM
UMX-02/0
RS-485 OUT 5
5
SHIELD
SHIELD
4
4
1
8
1
8
RJ-45 RJ-45
DATAB( )
DATA A ( )
TX
RX OFF
ON
RS-485
OUT
RS485 OUT : ON
RS485 OUT
ON
RS485 OUT
ON
RS485 OUT
ON
RS485 OUT
OFF
RS485
OUT
RS485
OUT
RS485
OUT
RS485
IN
RS485
IN
RS485
IN
RS485
IN
1
2
7
6
3
5
Fuse
3A
TX
RX OFF
ON
Made in EU Spain
24V
RS-485
OUT
RS-485
IN
OPTIMUS S.A.
4
UMX-02/0
Figura 3

Esp
UMX-02/0
ESPAÑOL
8 UMX-02/0 v1.0
2.2.2. Conexión entre la UMX-02/0 y la tarjeta RS-485 del ordenador
de control
2.3. Conexión de la masa al chasis
En toda instalación de megafonía es muy importante que haya un solo punto de unión entre la masa de
señal y el contacto de tierra de la red.
Si la instalación de megafonía está compuesta por varios aparatos, probablemente tendrán los chasis
unidos, bien mediante el terminal de tierra de la conexión a la red, o bien porque están montados en un
armario rack.
Si las masas están también unidas por los circuitos de señal, es aconsejable quitar el puente entre la masa
y el chasis de todos los aparatos excepto uno.
Para separar la masa del chasis en la UMX-02/0, debe quitarse la placa del módulo de alimentación-control
y extraer el puente JP1.
TO
UMX-02/0
RS-485 IN
5
SHIELD
Not
connected
4
1
8
1234
678
9
5
RS-485 P.C.
CONNECTION
COM 6
PORT 2
D-SUB FEMALE
CONNECTOR
RJ-45
D-SUB MALE
CONNECTOR
DATAB( )
DATA B
DATA A
DATA A ( )
120
TX
RX OFF
ON
Made in EU Spain
Made in EU Spain
Fuse
3A
Fuse
3A
24V
RS-485
OUT
RS-485
OUT
RS-485
IN
RS-485
IN
OPTIMUS S.A.
OPTIMUS S.A.
UM X-02/0
Figura 4
Figura 5

Esp
UMX-02/0
ESPAÑOL
9UMX-02/0 v1.0
3. Expansión de la UMX-02/0
En el caso en que el número de tarjetas necesarias para una instalación no quepan en una UMX-02/0 (más
de 10 tarjetas), se pueden ubicar en varios “mainframes”.
Estos deben unirse mediante el bus de control
RS485 y el bus de audio, accesibles externamente,
tal y como se indica en la figura 6.
Para unir el bus RS485 deben utilizarse conectores
RJ45 de 8 pins con carcasa metálica y cable CAT 5
STP (ver apartado 2.2. Conexión de la entrada y
la salida RS-485).
Para unir el
bus de audio
debe utilizarse
cable plano
de 34 vías. Al
montar el cable
debe ponerse
especial cuidado
en colocar los
conectores en la
misma posición
y cara del
cable.
4. Controles frontales
4.1. Monitorización
4.1.1. Selección del canal
Pulse los botones CHANNEL SELECTOR (+ y
- ) hasta que en el display se indique el canal
deseado.
4.1.2. Volumen de monitorización
Pulse los botones MONITOR VOLUME (+ y - ) hasta
obtener el volumen deseado.
4.1.3. Nivel del canal
La barra de leds permite visualizar el nivel de señal
de cada uno de los 16 canales de audio internos de
la UMX-02/0.
TX
RX OFF
ON
MadeinEUSpain
Fuse
3A
24V
RS-485
OUT
RS-485
IN
OPTIMUSS.A.
UMX-02/0
AUDIOBUSLINK
AUDIOBUSLINK
TX
RX OFF
ON
MadeinEUSpain
Fuse
3A
24V
RS-485
OUT
RS-485
IN
OPTIMUSS.A.
UMX-02/0
AUDIOBUSLINK
AUDIOBUSLINK
TX
RX OFF
ON
MadeinEUSpain
Fuse
3A
24V
RS-485
OUT
RS-485
IN
OPTIMUSS.A.
UMX-02/0
AUDIOBUSLINK AUDIOBUSLINK
Figura 6
CHANNEL SELECTOR
CHANNEL
LEVEL
0dB
peak
MONITOR VOLUME
Figura 7

Esp
UMX-02/0
ESPAÑOL
10 UMX-02/0 v1.0
4.2.1. Teclas de navegación
Pulse las teclas de navegación para desplazarse dentro de un
menú o para mover el cursor dentro de un grupo.
4.2.2. Tecla MENU/OK
Se utiliza para:
Entrar a un menú seleccionado.
Guardar un cambio.
4.2.3. Tecla CANCEL
Permite salir de un menú o cancelar cambios no guardados.
4.2.4. Tecla ENTER
Se utiliza para:
Seleccionar una opción (no un menú).
Agregar elementos a una cadena de texto.
4.2.5. Tecla DEL
Se utiliza para eliminar un elemento de una cadena de texto.
4.2.6. Teclado numérico.
Las teclas 0 a 9 se utilizan para entrar datos numéricos.
Cuando el sistema requiere un dato numérico, en el display aparece el cursor parpadeando.
4.3. Display
La UMX-02/0 dispone de un display alfanumérico de 4 x 20 caracteres.
4.3.1. Caracteres especiales
Cursor de carácter.
Indicador de posición en menús de navegación.
Opción activa.
Tarjeta presente y detectada.
Tarjeta no presente o no detectada.
Aparece cuando parte de una cadena de texto no está visible en pantalla
4.2. Teclas de navegación, de acceso a menús y de entrada de datos
DEL

Esp
UMX-02/0
ESPAÑOL
11UMX-02/0 v1.0
4.4. Conector download DB-9
Para acceder al conector download DB-9 quitaremos la placa frontal download.
Este conector DB-9 permite la actualización del firmware y configuración del equipo.

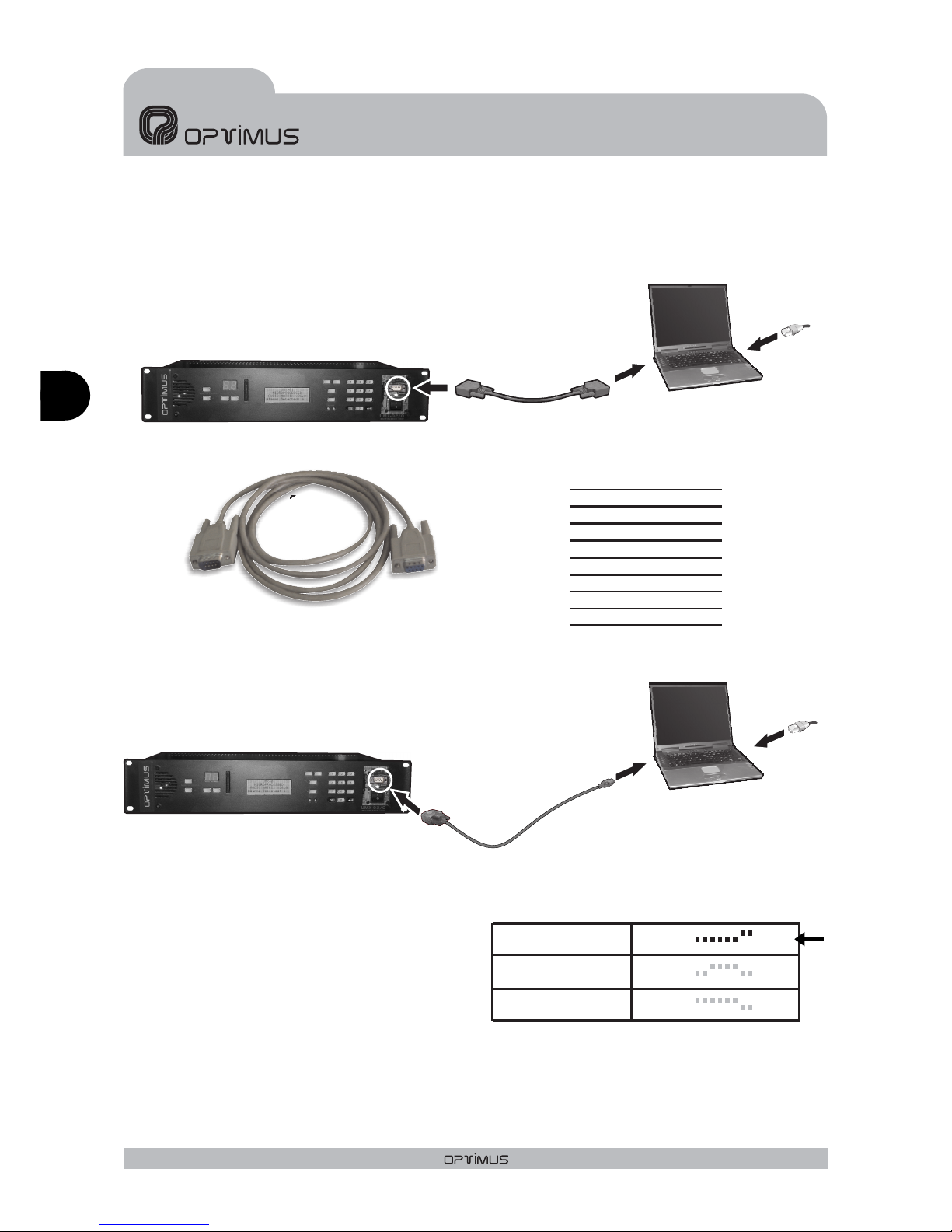

4.4.1. Descarga de configuraciones al equipo a través del conector DB-
9 frontal
1. Apague la UMX-02/0 mediante el interruptor ON/OFF.
2. Coloque el dipswitch frontal en posición RS232 CONFIGURATION.
0
DEL
9
8
7
3
6
2
5
1
4
Figura 8
123457
68
123457
68
RS232 CONFIGURATION
NORMAL MODE ON
ON
OFF
123457
68
FIRMWARE DOWNLOAD MODE ON
OFF
OFF
DIPSWITCH CONFIGURATION
Figura 9

Esp
UMX-02/0
ESPAÑOL
12 UMX-02/0 v1.0
4. Alimente la UMX-02/0.
El display LCD de la UMX-02/0 queda
inhabilitado y solo aparecen recuadros negros
en posiciones aleatorias.
5. Abra el software SCF-01 ó SCM-01 (P.A.
Manager), y efectúe la descarga de
configuraciones (para más información vea el
manual de usuario del P.A. Manager)
6. Desconecte la alimentación de la UMX-02/0.
7. Desconecte el cable RS232.
8. Coloque el dipswitch frontal en posición
NORMAL MODE y alimente de nuevo la UMX-
02/0.
3. Conecte el cable RS232 entre el PC y el conector frontal de la UMX-02/0.
123457
68
123457
68
RS232 CONFIGURATION
NORMAL MODE ON
ON
OFF
123457
68
FIRMWARE DOWNLOAD MODE ON
OFF
OFF
Figura 11
UMX-02/0 SERIES
PORT
Computer (*)
Rs232
CABLE
ETHERNET
CABLE
RS232
(PIN to PIN
connected)
9 PINS
SUB D
MALE
9 PINS
SUB D
FEMALE
pin 1 pin 1
pin 2 pin 2
pin 3 pin 3
pin 4 pin 4
pin 5 pin 5
pin 6 pin 6
pin 7 pin 7
pin 8 pin 8
pin 9 pin 9
Figura 10
UMX-02/0 USB
PORT
USB/RS232
CONVERTER
Computer (*)
ETHERNET

Esp
UMX-02/0
ESPAÑOL
13UMX-02/0 v1.0
4.4.2. Actualización del firmware para UMX-02/0 a través del conector
DB-9 frontal
1. Apague la UMX-02/0 mediante el interruptor ON/
OFF.
2. Coloque el Dipswitch frontal en posición
FIRMWARE DOWNLOAD MODE.
3. Conecte el cable RS232 entre el PC y el conector
frontal de la UMX-02/0. (Fig. 10)
4. Alimente la UMX-02/0.
El display LCD de la UMX-02/0 queda inhabilitado
y solo aparecen recuadros negros en posiciones
aleatorias.
5. Inicie el software FLASH DEVELOPMENT
TOOLKIT BASIC, haciendo doble clic sobre el
icono correspondiente.
123457
68
123457
68
RS232 CONFIGURATION
NORMAL MODE ON
ON
OFF
123457
68
FIRMWARE DOWNLOAD MODE ON
OFF
OFF
DIPSWITCH CONFIGURATION
Figura 12
V 10.1
UMX-02/0
H8/3068
Fuse
3A
TX
RX OFF
ON
Made in EU Spain
24V
RS-485
OUT
RS-485
IN
OPTIMUS S.A.
UMX-02/0
Figura 13

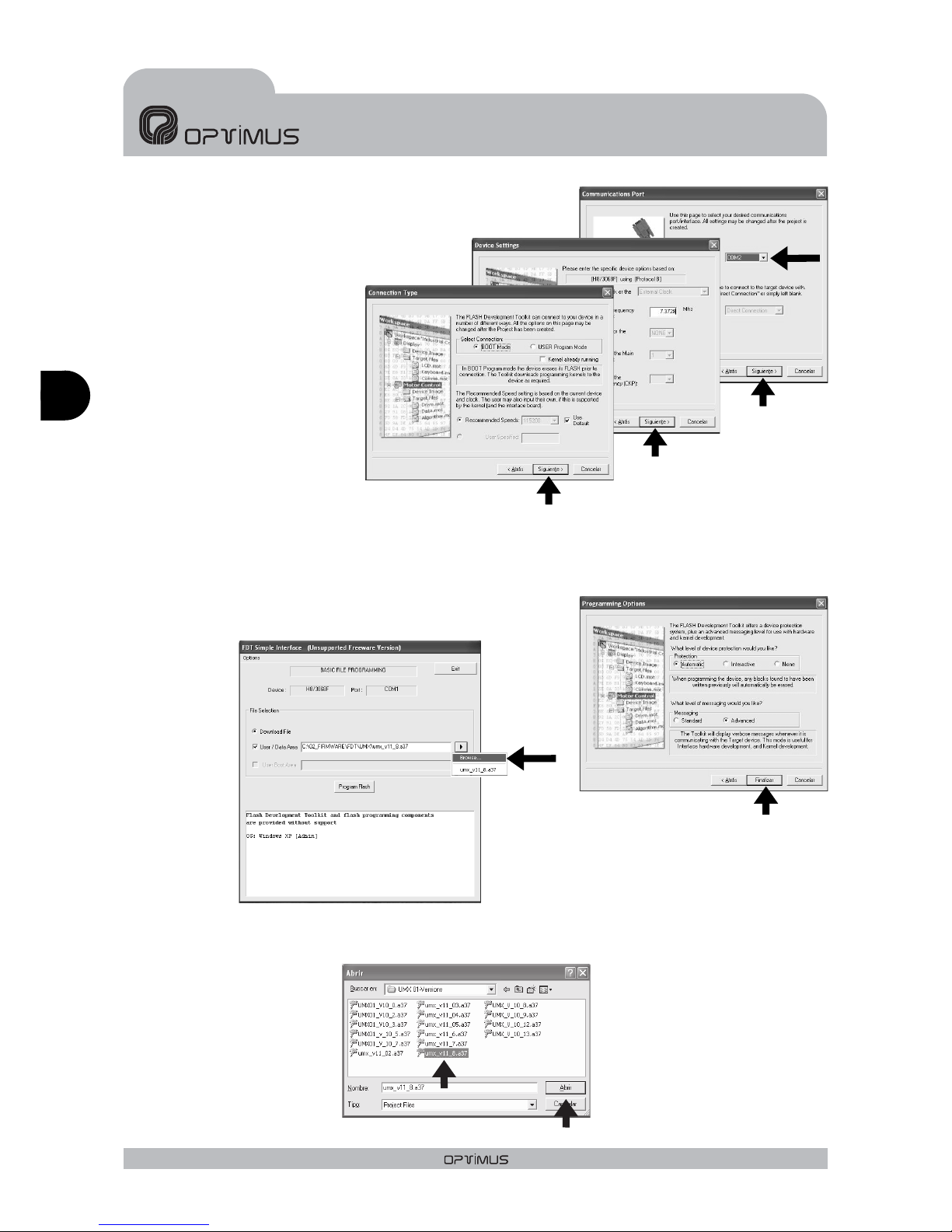

6. Abra el menu Options. Habilite la opcion AutoDisconnect y
seleccione New Settings.
7. Seleccione el proyecto UMX_H8_3064.AWS o UMX_H8_
3068.AWS ( en funcion de la etiqueta situada en la parte
posterior de la UMX-02/0) y haga un clic en Siguiente.
Figura 14

Esp
UMX-02/0
ESPAÑOL
14 UMX-02/0 v1.0
8. Seleccione el puerto que se vaya a usar y haga clic en
Siguiente.
9. Seleccione la frecuencia segun el equipo
(UMX=7.3728 Mhz)y haga
clic en Siguiente.
10. Deje las opciones por defecto
y haga clic en Siguiente.
11. Dejelas opciones por defecto y clicar Finalizar.
12. Active el checkbox User/Data Area y haga clic en el botón Xy seleccione Browse.
13. Seleccione el archivo que se desea descargar al equipo y haga clic en Abrir.
Figura 15
Figura 16

Esp
UMX-02/0
ESPAÑOL
15UMX-02/0 v1.0
5. Características técnicas
Alimentación 24 V.c.c.
Consumo 560 mA (sin tarjetas)
Capacidad 10 tarjetas
Canales de audio 16
Sistema de comunicación RS-485 mediante conector RJ45
Protocolo CSMA/CD
Acabados Placa frontal: Hierro pintado negro
Tapa: Skinplate negro
Velocidad de transmisión 9600 bps
Peso 5,8 Kg.
Medidas 482,6 x 88,6 x 300 mm
123457
68
123457
68
RS232 CONFIGURATION
NORMAL MODE ON
ON
OFF
123457
68
FIRMWARE DOWNLOAD MODE ON
OFF
OFF
14. Haga clic en el botón Program Flash y empezará la descarga.
Cuando la descarga finaliza aparece el mensaje “Image
succefully Written to device” en color verde.
15. Cierre el software Flash Development Toolkit
Basic seleccionando Exit.
16. Desconecte la alimentación de la UMX-02/0.
17. Desconecte el cable de download.
18. Coloque el dipswitch frontal de la UMX-02/0
en posición NORMAL MODE.
19. Conecte la alimentación de la UMX-02/0.
20. Para comprobar si la versión del firmware está actualizada, pulse la tecla CANCEL de la UMX-02/0 y
en el display debe aparecer la nueva versión.
Figura 17
Figura 18

Esp
UMX-02/0
ESPAÑOL
16 UMX-02/0 v1.0
II. CONFIGURACIÓN
1. Generalidades
Antes de utilizar la UMX-02/0 es absolutamente necesaria su configuración.
Ésta dependerá del número y tipo de tarjetas de la serie UMX-02/0 que la matriz tenga insertadas, así como
de las características concretas de cada instalación.
Para crear o modificar cualquier configuración es necesario introducir previamente la clave de acceso. Para
ello, lea el apartado II. Configuración / 5. Menú Usuario.
Es recomendable efectuar la configuración con las distintas tarjetas colocadas en la matriz y los cables
conectados.
2. Configuración a través de PC
En instalaciones que se configuren a través de un PC, siga el apartado II. Configuración / 3.7.
Opciones Comunesy configure el parámetro Direccion de la UMX-02/0. A continuación, siga el
manual de configuración del software P.A. Manager

Esp
UMX-02/0
ESPAÑOL
17UMX-02/0 v1.0
Este menú permite la configuración de las tarjetas
de entrada UMX-2E y UMX-EGC.
Tras seleccionar la opción Entradas Audio en el
menú Configuraciones, aparece una lista de 20
elementos. Cada uno representa a una de las 20
posibles entradas (una UMX-02/0 dispone de 10
espacios para tarjeta, y cada tarjeta dispone de 2
entradas).
Dirección:
Es un número comprendido entre 1 y 99 que
identifica a cada una de las UMX-02/0 conectadas
al bus RS485. Cada número es único e irrepetible
para cada instalación.
Entrada física:
Número que identifica cada una de las entradas
de audio en función de la posición que ocupa la
tarjeta de entrada en la UMX-02/0. Cada UMX-02/
0 dispone de 10 espacios de tarjeta, y cada tarjeta
dos entradas por lo que las entradas van de la 01
a la 20.
i:
Input. Indica entrada.
Entrada lógica:
Numero entre 1 y 9999, configurable por el
usuario, con el que se identificará dicha entrada
en los distintos menús.
Indicador de presencia de tarjeta:
Tarjeta no presente o no detectada.
Tarjeta presente.
MENU
Configuraciones
Propiedades
Usuario
Entradas Audio
0101_iXXXX o
0102_iXXXX o
0103_iXXXX o
Dirección UMX-02/0
Entrada física
Entrada (i= input)
Entrada lógica
Indicador de pre-
sencia de tarjeta
X X X X_i X X X X o
3. Menú Configuraciones
3.1. Acceso al menú Configuraciones
1. Pulse la tecla MENU/OK.
2. Mediante las teclas de navegación, seleccione Configuraciones y pulse de nuevo
MENU/OK.
Desde este menú es posible acceder a los parámetros de configuración de las Entradas de audio,Salidas
de Audio,Entradas de contactos,Salidas de contactos,Grupos y Opciones Comunes.
3.2. Entradas de Audio

Esp
UMX-02/0
ESPAÑOL
18 UMX-02/0 v1.0
Numeración de las entradas de audio físicas de una UMX-02/0
3.2.1. Estructura del menú Entradas Audio
TX
RX OFF
ON
Made in EU Spain
Fuse
3A
Fuse
3A
24V
RS-485
OUT
RS-485
OUT
RS-485
IN
RS-485
IN
OPTIMUS S.A.
UMX-02/0
UMX-2E
AUDIO INPUTS
B
A
UMX-2E
AUDIO INPUTS
B
A
UMX-2E
AUDIO INPUTS
B
A
UMX-2E
AUDIO INPUTS
B
A
UMX-2E
AUDIO INPUTS
B
A
UMX-2E
AUDIO INPUTS
B
A
UMX-2E
AUDIO INPUTS
B
A
UMX-2E
AUDIO INPUTS
B
A
UMX-2E
AUDIO INPUTS
B
A
UMX-2E
AUDIO INPUTS
B
A
BUS AUDIO LINK
01030507091113151719
020406
08
101214161820
Figura 19
Configuraciones
MENU
Propiedades
Usuario
Entradas Audio
XX01_iXXXX o
Numero Entrada
Configuraciones
Entradas Audio
XX01_iXXXX o
XX01_iXXXX o
XX01_iXXXX o Gong
XX01_iXXXX o RP1
XX01_iXXXX o RP1 On
XX01_iXXXX o Gong
XX01_iXXXX o RP1
XX01_iXXXX o Colas
XX01_iXXXX o H./I.
Ent. Logica?
Ent. Fisica XX01
XX01_iXXX o
XX01_iXXX o
Sal./ Grupos Asoc.
Nivel Prior.
Salidas Audio
XX02_iXXXX o
Etiqueta
Pro / Pri
Programa
...
Salidas Asoc.
Prioridad
...
(0 a 63)
Off
Tonos
Personal
Reproducir Mensaje
Reproducir Gong
Una vez
Continua
Modo Reproduccion
Grabar Mensaje
Grabar Gong
Nivel Prior.
Entradas Contactos
Salidas Contactos
Grupos
Opciones comunes
XX20_iXXXX o
Gong
RP1
Colas
Habilit / Inhab.
Por defecto
Propiedades
Off
Off
Habilitada
On
On
Inhabilitada

Esp
UMX-02/0
ESPAÑOL
19UMX-02/0 v1.0
• I. Número Entrada
También llamada Entrada Lógica.
Mediante el teclado
numérico, introduzca un
número entre 1 y 9999.
Este número será el que identificará a dicha
entrada en los distintos menús.
No puede haber más de una entrada lógica con el
mismo número.
Pulse la tecla MENU/OK para guardar los datos.
• II. Etiqueta
La información de esta
etiqueta debe rellenarse
desde el ordenador de
control. El texto que
contiene es meramente
informativo.
• III. Pro / Pri
Programa: la señal aplicada
a esta entrada saldrá por las
salidas de audio que tengan
esta entraçda de programa
asociada.
Prioridad: la señal aplicada a esta entrada saldrá
por las salidas asociadas cuando se active el
contacto de prioridad.
Sitúese mediante las teclas de navegación sobre
Programa o Prioridad y pulse la tecla 5para
seleccionar.
La marca √indica la configuración actual.
Pulse la tecla MENU/OK para guardar los datos.
• IV. Salidas Asoc.
Son las salidas de audio
por las que saldrá la señal
aplicada a esta entrada
cuando se active el contacto
de prioridad.
Para asociar una salida, debe introducirse,
mediante el teclado numérico, su número de
salida lógica.
También es posible asociar Grupos. Para ello, debe
introducirse, mediante el teclado numérico, el
número de Grupo que se desee asociar. Los grupos
deben ser creados anteriormente mediante el
menú Grupos (véase apartado II. Configuración
/ 3.6. Grupos).
Para añadir otras zonas o grupos, pulse la tecla
5y a continuación el nombre de la zona o grupo
que desee añadir (máximo 100 salidas y/o grupos
asociados a una entrada).
• V. Nivel Prior.
Nivel de prioridad de cada entrada configurada
como Prioridad respecto a las demás.
Existen 64 niveles distintos de prioridad.
Máxima prioridad = 0
Mínima prioridad = 63
Por defecto se establece una prioridad 5.
• VI. Gong (solamente para las entradas
de la tarjeta UMX-EGC)
Permite la configuración del gong para las entradas
configuradas como prioridad.
Off: Desactiva el preaviso.
Tonos: Activa el gong de la tarjeta.
Ent. Fisica 0101
Ent. Logica?
_
0103_i3 z
Etiqueta
SMP94RS
• 0103_i3 •
Programa
√Prioridad
• 0103_i3 z
Sal./Grupos Asoc.
1+01+07+42+3_
3.2.2. Configuración de las Entradas de Audio
Tras seleccionar la opción Entradas Audio en el menú Configuraciones, seleccione la entrada que desee
configurar mediante las teclas de navegación.
Pulse MENU/OK.
Seleccione las distintas opciones del menú mediante las teclas de navegación. Una vez seleccionada una
opción, entre en ella mediante la tecla MENU/OK. Para salir de un menú pulse la tecla CANCEL.

Esp
UMX-02/0
ESPAÑOL
20 UMX-02/0 v1.0
Personal: Activa el preanuncio personalizado.
Este debe ser grabado previamente. La utilización
del preanuncio personalizado es inconpatible con
el uso de las colas y de los mesajes pregrabados
en tarjeta (RP1).
La marca √indica la configuración actual.
Sitúe los indicadores de posición sobre la opción
que desee y pulse la tecla 5para seleccionar.
Pulse la tecla MENU/OK para guardar los datos.
• VII. RP1 (solamente para las entradas
de la tarjeta UMX-EGC).
En entradas configuradas como prioridad, esta
opción permite la grabación de un mensaje en la
memoria de la tarjeta para reproducirlo cuando se
quiera (activando el contacto de prioridad de la
entrada de audio)
Esta opción es incompatible con la utilización de
preanuncio personalizado y de cola de mesajes.
Activación / Desactivación de la función
RP1:
Seleccione la opción RP1 y pulse MENU/OK.
Seleccione Off (RP1 desactivada) o On (RP1
activada) y pulse la tecla 5para confirmar.
La marca √indica la configuración actual.
Nota: Las opciones RP1 y Colas son excluyentes.
Al activar la función RP1 la función de Colas
queda deshabilitada.
Pulse MENU/OK para
confirmar o CANCEL para
descartar el cambio.
Configuración del mensaje de RP1:
Seleccione On y pulse MENU/OK. Aparecen tres
opciones:
1. Grabación del mensaje:
Conecte la fuente de audio, con un nivel
de 0dB a la entrada de la tarjeta UMX-EGC
siguiendo la figura 9.
Seleccione Grabar
Mensaje y pulse
MENU/OK.
Pulse de nuevo MENU/OK para iniciar la
grabación.
Pulse qualquier tecla para finalizar la
grabación.
2. Reproducción del mensaje:
Seleccione
Reproducir
Mensaje y pulse
MENU/OK.
Sitúe el monitor en el canal indicado
(mediantes las teclas CHANNEL
SELECTOR) y pulse la tecla MENU/OK.
3. Modo de Reproducción:
Nota: Para modificar y guardar los cambios
sobre el modo de reproducción, la función
RP1 debe estar en posición On.
Seleccione Modo
Reproduccion y
pulse MENU/OK.
Sitúe los indicadores de posición sobre
Una vez (el mensaje se reproducirá una
sola vez al activar la prioridad de entrada)
o Continua (el mensaje se reproducirá
continuamente mientras permanezca activa
la prioridad de entrada) y pulse la tecla 5.
Pulse MENU/OK para guardar los datos.
• VIII. Colas (solamente para las
entradas de la tarjeta UMX-EGC).
En entradas configuradas como prioridad, las
utilización de colas evita la pérdida de avisos
cuando las salidas a las que van dirigidas un aviso
están ocupadas.
El sistema graba automáticamente todos los
avisos en una memoria temporal y cuando las
salidas están libres, reproduce el aviso.
Esta opción es incompatible con la utilización
de preanuncio personalizado y de los mesajes
pregrabados en tarjeta (RP1).
Seleccione la opción Colas y pulse MENU/OK.
Seleccione Off (Cola desactivada) o On (Cola
Atencion
La funcion de Colas
se inhabilitara
OK CANCEL
Figura 20
Pin number 1: SIGNAL H
Pin number 2: SIGNAL C
Pin number 8: GND
1
8
0103_i3 zRP1
Grabar Mensaje
Reproducir Mensaje
Modo Reproduccion
0103_i3 zRP1
Grabar Mensaje
Reproducir Mensaje
Modo Reproduccion
0103_i3 zRP1
Grabar Mensaje
Reproducir Mensaje
Modo reproduccion
