Optimus A-266MAC User manual

MANUAL DE INSTRUCCIONES
A-266MAC Versión 1.0
A-266MAC
A
TENCI
Ó
N:
⋅La instalación debe ser realizada por personal técnico
cualificado.
⋅Conectar en paralelo los altavoces a los terminales de
salida correspondientes del amplificador.
⋅Asegurarse de que todos los altavoces tengan la
misma polaridad.
⋅No cambiar la toma del transformador mientras el
altavoz está en funcionamiento.
⋅No exponer el equipo a fuentes de calor, ni a la llama.
ALTAVOZ DE TECHO
CARACTERÍSTICAS
Paso 1 – Recorte el tamaño del agujero. Utilice una plantilla de cartulina o un cutter circular ajustado al tamaño requerido.
Pase el cable a través del agujero realizado. (Figura 1)
Paso 2 – Conecte los cables a la regleta extraíble INCLUIDA con el altavoz. (Figura 2)
Paso 3 – Conecte la regleta extraíble en el zócalo correspondiente situado bajo la tapa del terminal del altavoz. (Figura 3)
Paso 4 –Apriete el anclaje del cable y cierre la placa metálica (tapa del terminal). (Figura 4)
Primero,quiteeltornillo horizontal.Luego,aflojemediavueltalostornillosquesujetanlaspiezasdeslizantesdel anclajealatapa del
terminal. Pase el cable a través de la abertura del anclaje. (Figura 5)
El anclaje del cable puede fijarse de dos maneras, elija la que se adapte mejor a su aplicación.
Modelo A-266MAC
Altavoz Graves: 6,5”.Agudos: Tweeter de 0,75”
Potencia RMS 30 W
Selección de potencia 100 V 30 W, 15 W, 7’5 W, 3’75 W y 8Ω
Selección de potencia 70 V 30 W, 15 W, 7’5 W, 3’75 W, 1’9 W y 8 Ω
Impedancia 167 Ω, 333 Ω, 667 Ω, 1k3 Ω, 2k6 Ωy 8 Ω
Sensibilidad 89 dB SPL a 1 W, 1 m y 1 kHz
Presión acústica 104 dB SPL a 30 W, 1m y 1 kHz
Respuesta en frecuencia 75 ~ 25.000 Hz
Orificio a empotrar Ø 220 mm
Dispersion 1 kHz / 4kHz 140º / 75º
Dimensiones (mm) Ø 250 x 205 (fondo)
Peso 3,58 kg
Acabado Bafle:ABS (UL94V0). Caja posterior: metálica
Color Blanco (RAL9016)
Montaje Lengüetas rotatorias
Selección de potencia Selector rotativo
GUÍA DE INSTALACIÓN
Figura 3 Figura 4
Figura 1 Figura 5
Figura 2

INSTRUCTION MANUAL
A-266MAC Version 1.0
A-266MAC
WARNING:
⋅Installation by qualified personnel only.
⋅Speakers must be wired in parallel and connected to
the correct line terminals of amplifier.
⋅Ensure that all speakers have the same polarity with
respect to each other.
⋅Do not select another tapings if the speaker is in use.
⋅No naked flame sources, such as li
g
hted candles,
should be placed on the apparatus.
CEILING SPEAKER
SPECIFICATIONS
Step 1 – Cutout the hole size, either by tracing the cardboard cutout template or with a circular cutter set to the cutout sizes listed
above. Pull the wiring through the cutout hole. (Figure 1)
Step 2 – Connect the wiring to the removable locking connector INCLUDED with the speaker. (Figure 2)
Step 3 – Plug connector into connector socket in the speaker’s terminal cup. (Figure 3)
Step 4 – Tighten the Strain Relief Fitting & Close the Terminal Cover. (Figure 4)
First, remove the horizontal screw. Next, loosen the screws holding the fitting’s sliding pieces onto the input-terminal cover by about
a half turn. Run the wires through the opening in the fitting. (Figure 5)
The strain relief can be tightened in two ways, choose whichever is best for your application.
Model A-266MAC
Loudspeaker 1 x 6,5” and 1 x 0,75” tweeter
Rated Power (RMS) 30 W
Power Taps 100 V 30 W, 15 W, 7’5 W, 3’75 W & 8Ω
Power Taps 70 V 30 W, 15 W, 7’5 W, 3’75 W, 1’9 W & 8 Ω
Impedance 167 Ω, 333 Ω, 667 Ω, 1k3 Ω, 2k6 Ω& 8 Ω
Sensitivity SPL (1 W / 1 m) 89 dB
Sound Pressure SPL (30 W / 1 m) 104 dB
Freq. Range 75 ~ 25.000 Hz
Cutout Size Ø 220 mm
Dispersion 1 kHz / 4 kHz 140º / 75º
Dimension (mm) Ø 250 x 205 (depth)
Weight 3,58 kg
Finish Baffle:ABS (UL94V0). Backcan: Steel
Colour White (RAL9016)
Mounting Rotating MountingTabs
Power selection Rotary switch
INSTALLATION GUIDE
Figure 2 Figure 4 Figure 5
Figure 1 Figure 3

MANUAL DE INSTRUCCIONES
A-266MAC Versión 1.0
A-266MAC
ALTAVOZ DE TECHO
a) Fijación de una manguerao de cables sueltos. Deslicelamangueraocablesatravésdelanclajesobrelatapadelterminal.
Enel casodecableado conmanguerao cablessueltoses posibleconseguir lapresión suficientesimplemente apretandolos
tornillos encargados de fijar las piezas deslizantes a la placa metálica.
Para conseguir una sujeción adecuada use algún mecanismo de fijación (por ejemplo abrazadera) para mantener las piezas
deslizantes juntas mientras apriete los tornillos de fijación. (Figura 6)
Opcionalmente se puede insertar de nuevo el tornillo horizontal previamente retirado y apretar los 2 tornillos horizontales
fijando el cableado entre ellos de manera segura.
b) Fijación de un conducto flexible o duro. El anclaje suministrado puede adaptarse a conductos flexibles de hasta 3/8” (9,5
mm).Desliceelcableadoatravés delanclajesobre latapadelterminal.Inserteelconductoenelanclaje.Reinserteeltornillo
horizontal retirado previamente. Use los dos tornillos horizontales para mantener las piezas del anclaje juntas con el
conducto fijado firmemente entre ellas. (Figura 7)
Usando un anclaje alternativo. El anclaje existente se adapta a la mayoría de cables y conductos comunes. A veces se requieren
anclajes alternativos para conductos de diámetro más ancho o para cumplir requerimientos específicos. En estos casos, el anclaje
existentepuedeserfácilmenteremplazadoporotrostiposdeanclajesdisponiblesenelmercado.Quiteelanclajeexistenteretirando
los dos tornillos de fijación, dejando a la vista un agujero de 7/8” (22 mm), e instale el anclaje alternativo.
PRECAUCIÓN: Use siempre los anclajes apropiados en concordancia con las normas constructivas de su región.
Cierre la tapa del terminal y asegure ésta en su sitio mediante los tornillos de fijación.
Paso 5 – Inserte el altavoz en el techo y fíjelo. Inserte el altavoz hasta que los bordes de bafle frontal toquen el techo.
Gire los tornillos de sujeción para apretar las lengüetas de montaje, siguiendo las siguientes directrices: IMPORTANTE. Para cada
tornillo de fijación, primero gire media vuelta en el sentido contrario a las agujas del reloj para soltar la lengüeta de la guía. Luego
apriete lalengüeta girando eltornillo en el sentido de lasagujas del reloj hastafijarlo. El primer cuarto de vueltarotará las lengüetas
hacia fuera, mientras que las siguientes vueltas las apretaran hacia abajo, sobre la parte posterior de la superficie del techo. NO
SOBREAPRIETE.
Paso 6 – Conectar un cable de soporte secundario a la lengüeta sísmica. En la parte trasera de cada altavoz existe una
lengüeta adicional para conectar el altavoz a un punto de soporte secundario independiente. Las normas de construcción de
algunos países obligan a la instalación de un cable desde el altavoz a un punto de soporte seguro e independiente del principal.
Consulte las normas constructivas de su región.
Losaltavocesdetechopuedengenerarunavibraciónsubstancial.Es altamenterecomendableusarlalengüetasísmicacomopunto
secundario de soporte en caso de techos frágiles o posibilidad de movimientos sísmicos.
Paso 7 – Ajuste el selector de potencias localizado en la parte frontal del bafle. Hágalo antes de insertar la rejilla. (Figura 10)
Paso 8 – Inserte la rejilla. Ponga la rejilla con el logo a la vista y presione hasta que el frontal quede rasante con el borde del bafle.
Tenga en cuenta que los 3 puntos elevados deberían encajar perfectamente en las 3 muescas. Asegúrese de que la rejilla está
completamente fija para prevenir que vibre y acabe cayéndose. (Figura 11)

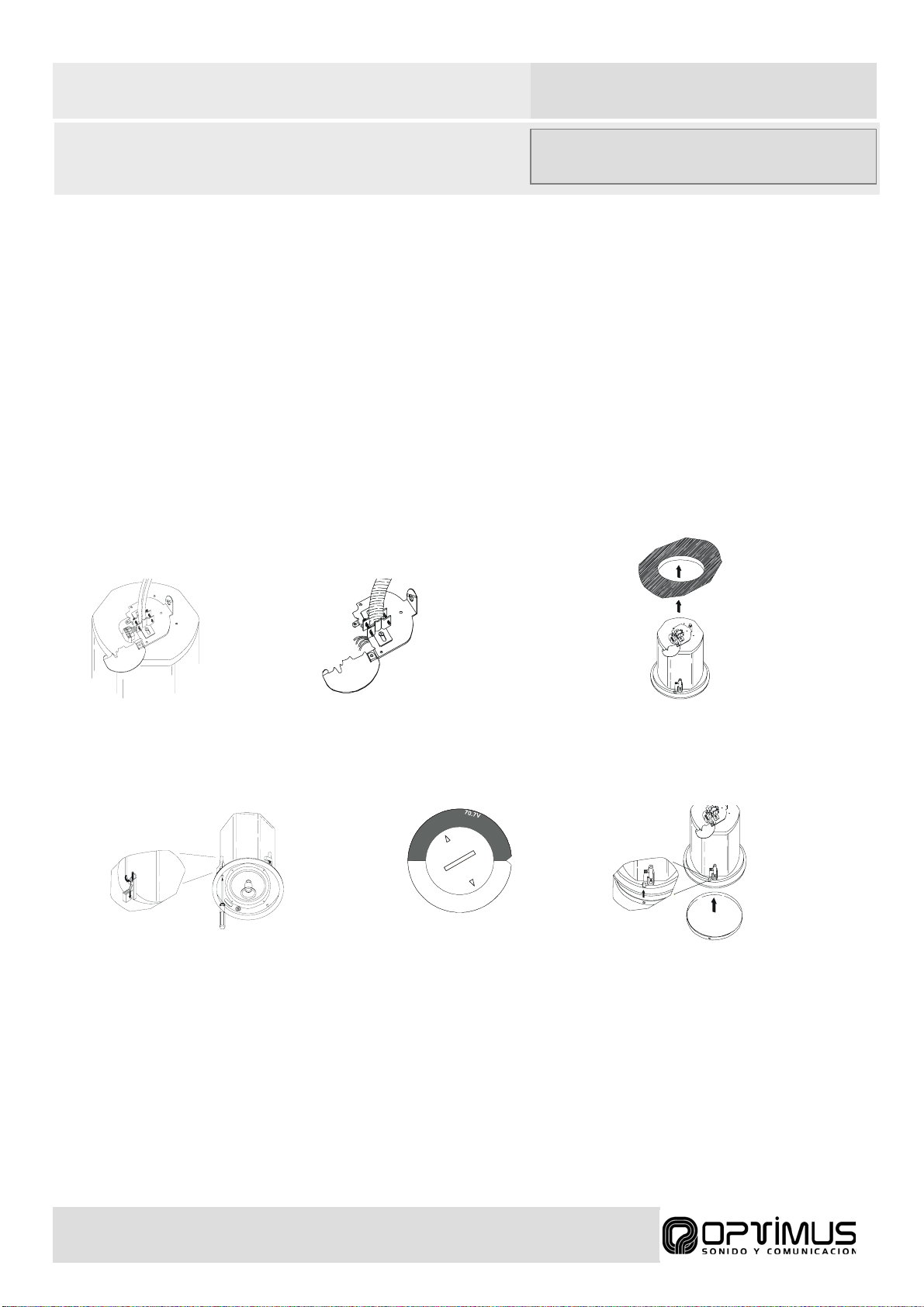

Figura 6 Figura 7 Figura 8
Figura 9 Figura 10 Figura 11
100V
157.5
3.75
1.9 1
100V
30 15
3.75
3015 3.751.9
7.5
7.5
DO
NOT
USE

INSTRUCTION MANUAL
A-266MAC Version 1.0
A-266MAC
CEILING SPEAKER
a)Tightening onto plenum cable or bare wire. Slidethewiring throughthe strainrelieffittingonthe terminalcover plate.In the
caseofbarewireandplenumcable,itisoftenpossibletoprovideacceptablestrainreliefforcebysimplytighteningthescrews
holding the sliding strain relief onto the terminal cover plate. To achieve a tight fit, use a clamping mechanism (such as
slip-joint pliers) to hold the strain relief pieces together while tightening the hold-down screws. (Figure 6)
It’s optional to re-insert the horizontal screw previously removed and to tighten the two horizontal screws, clamping the wire
securely between them.
b) Tightening onto flexible or hard conduit. The supplied fitting accommodates up to 3/8 inch (9.5mm) flexible conduit. Slide
thewiring throughthe strainrelief fittingonthe terminalcoverplate.Insert theconduit intothe strainrelief fitting.Re-insert the
horizontal screw that was previously removed. Use the two horizontal screws that clamp the fitting together, clamping the
conduit securely between them. (Figure 7)
Using an alternate fitting. The existing strain relief fitting accommodates many common fitting requirements. Sometimes, alternate
fittingsare required,suchasforlargerdiameterconduitorto meetspecific coderequirements. Inthesecases, theexistingfittingcan
beeasilyreplacedwithanumberofavailableoff-the-shelffittings.Simplyremovetheexistingfittingbyunscrewingthetwohold-down
screws, exposing a 7/8 inch (22mm) knockout hole. Install the alternate fitting.
CAUTION: Always use the proper fitting in accordance with your area building codes and regulations.
Close the Terminal Cover and secure it in place with the hold-down.
Step 5 – Insert the Speaker into the Ceiling and Tighten. Insert the speaker into the ceiling as far as it goes, until the front baffle
rim touches the ceiling.
Turntheattachmentscrewstotightenthemountingtabs,byusingthefollowingdirections:IMPORTANT. Foreachattachmentscrew,
FIRST turn ½ COUNTER-CLOCKWISE to release the mounting tab from its guide. Then tighten the mounting tabs by turning the
screw CLOCKWISE until tight. The first ¼ clockwise turn rotates the attachment tabs outward and the remaining turns tighten the
tabs down onto the back of the ceiling surface. DO NOT OVERTIGHTEN.
Step 6 – Connect a Secondary Support Line to Seismic Tab. A tab is provided on the back of each speaker for connection to a
independent secondarysupportpoint.(Figure 9)Someconstructioncodes requireusing thissecondarysupport point,which requires
connecting a support line to a separate secure support point. Consult construction codes in your region.
CSB ceiling speakers can generate substantial vibration. It is HIGHLY RECOMMENDED to use the seismic tab as a secondary
support point in case the ceiling tile or structure breaks.
Step 7 – Adjust Tap Selector. Located on the front baffle. Adjust the tap setting before inserting the grille. (Figure 10)
Step 8 – Insert the Grille. Consider whichdirectionthelogo isfacing andpress thegrille into place until the front of the grille is flush
with the rim. Please notice that thethree raised points should seat appropriately in the three indentations on the rim. Make sure grille
is securely seated to prevent it from vibrating loose and falling. (Figure 11)
Figure 6 Figure 7 Figure 8
Figure 9 Figure 10 Figure 11
100V
157.5
3.75
1.9 1
100V
30 15
3.75
3015 3.751.9
7.5
7.5
DO
NOT
USE
