MODELO:OR 820 X
Leia este Manual de Instruções com atenção antes
de utilizar o aparelho.
Se seguir estas instruções, o seu Microondas irá
proporcionar-lhe muitos anos de serviço.
GUARDE ESTE MANUAL PARA FUTURA REFERÊNCIA
PT-1

PRECAUÇÕES PARA EVITAR POSSÍVEL
EXPOSIÇÃO EXCESSIVA DE ENERGIA DO
MICROONDAS.
(a) Não tente utilizar o forno com a porta aberta, pois
isso poderá resultar em exposição prejudicial à
energia do microondas. É importante não quebrar ou
danificar o bloqueio de segurança da porta.
(b) Não coloque nenhum objeto entre a parte frontal do
forno e a porta, nem deixe que se acumulem resíduos nas
superfícies da vedação.
(c) AVISO: Se as borrachas da porta ou a porta estiverem
danificadas, o forno não deve ser utilizado até que tenha sido
reparado por um Técnico Qualificado.
AVISO:
Se o aparelho não for mantido em bom estado de limpeza, a
superfície pode ficar degradada e afetar a vida útil do seu
aparelho podendo levar a situações perigosas.
Informação Técnica
Modelo:
OR 820 X
Voltagem : 230 V~50
Hz
Potência Nominal de entrada (Microondas): 1250
W
Potência Nominal de saída (Microondas): 800
W
Potência Nominal (Grill): 1000
W
Capacidade : 20
L
Diâmetro Prato Giratório : 245
mm
Dimensões Externas : 594x343.5x388
mm
Peso Net : Aprox. 15.4 kg
PT-2

INSTRUÇÕES DE SEGURANÇA IMPORTANTES
ATENÇÃO
Para reduzir o risco de incêndio, choque elétrico, lesões
excessiva às energias do microondas quando o
utilizar, siga as precauções básicas, incluindo as seguintes:
1. Atenção: Líquidos e outros alimentos não devem ser
aquecidos em recipientes fechados, uma vez que
podem explodir.
2. Atenção: Qualquer tipo de reparação necessária
ao aparelho, por mais pequena que seja, deverá ser
feita por um Técnico Qualificado.
3. Este aparelho pode ser utilizado por crianças com
idade a partir de 8 anos e superior e por pessoas com
deficiências físicas, sensoriais ou mentais ou falta de
experiência e conhecimento se tiverem recebido
supervisão ou instruções sobre o uso do aparelho de
forma segura e se compreenderem os perigos
envolvidos. As crianças não devem brincar com o
aparelho. Limpeza e manutenção do aparelho não
deverá se feita por crianças a menos que estes sejam
mais velhos do que 8 anos ou supervisionados.
4. Mantenha o aparelho e o seu cabo fora do
alcance de crianças com menos de 8 anos.
5. Utilize apenas utensílios adequados para utilização
6. O microondas deve ser limpo regularmente e
quaisquer depósitos de alimentos devem ser
removidos.
7. Leia e siga a seguinte indicação: "PRECAUÇÕES
PARA EVITAR POSSÍVEL EXPOSIÇÃO
EXCESSIVA DE ENERGIA DO MICROONDAS".
ou exposição
em microondas.
PT-3

8. Quando aquecer alimentos em recipientes de plásticos
ou de papel, deve observar atentamente o microondas,
devido à possibilidade de inflamação.
9. Se verificar a existência de fumo, deve parar ou desligar
o aparelho e mantenha a porta fechada para sufocar as
chamas.
10. Não cozinhe demais os alimentos.
11. Não utilize o interior do forno para fins de
armazenamento. Não guarde itens, tais como pão,
biscoitos, etc. dentro do microondas.
12. Retire fios, laços e alças de metal de recipientes
plásticos ou papel/sacos antes de colocá-los no
microondas.
13. Instale ou coloque o microondas apenas de acordo
com as instruções de instalação.
14. Ovos na casca ou ovos cozidos inteiros não devem
ser aquecidos no microondas, uma vez que podem
explodir, mesmo após o aquecimento do microondas ter
terminado.
15.Este aparelho destina-se a ser utilizado em
aplicações domésticas e semelhantes, tais como:
-áreas de cozinha – em lojas, escritórios e outros
ambientes de trabalho;
-por clientes em hotéis, motéis e outros ambientes do
tipo residencial;
-casas de campo;
16. Se o cabo de alimentação estiver danificado, deverá
ser substituído por um Técnico Qualificado, a fim de evitar
situações de perigo.
17. Não guarde ou utilize este aparelho no exterior ao ar
livre.
18. Não utilize o seu Microondas Orima próximo de água,
locais húmidos ou perto de uma piscina.
PT-4

19. As superfícies acessíveis do microondas podem ficar
quentes quando o aparelho estiver a funcionar.
Mantenha o cabo afastado das superfícies quentes, e
não deve cobrir os orifícios de circulação de ar.
20. Não deixe o cabo pendurado na beira da mesa ou
bancada.
21. Se não mantiver o seu microondas em bom
estado de conservação, a superfície poderá se
deteriorar afetando negativamente a vida útil do
aparelho e possivelmente resultar em situações
perigosas.
22.O conteúdo de biberões e boiões de comida para
bebé devem ser mexidos ou agitados e a temperatura
verificada antes do seu consumo, a fim de evitar
queimaduras.
23. O aquecimento de bebidas no microondas
pode resultar em fervura retardada, portanto é
preciso ter cuidado ao manusear o recipiente.
24. O aparelho não se destina à utilização por pessoas
(incluindo crianças) com deficiências físicas,
sensoriais ou mentais ou falta de experiência e
conhecimento, a menos que tenham recebido
supervisão ou instruções sobre o uso do aparelho de
forma segura e compreender os perigos envolvidos.
25.As crianças devem ser supervisionadas para garantir
que elas não brincam com o aparelho.
26.Este aparelho não foi desenhado para funcionar
por meio de temporizador externo ou sistema de
controlo remoto separado.
27.As partes acessíveis podem ficar quentes durante a
sua utilização. Deve manter as crianças longe do
mesmo.
PT-5

28.Não utilizar um aspirador para
29.Durante a sua utilização o aparelho torna-se quente.
Cuidados devem ser tomados para evitar tocar nos
elementos de aquecimento dentro do aparelho.
30.Utilizar somente a sonda de temperatura
recomendada para este modelo. (Para modelos com
a possibilidade de utilizar sensor de sonda de
temperatura).
31.AVISO: O aparelho e suas partes acessíveis
aquecem durante o uso. Cuidados devem ser
tomados para evitar tocar nos elementos de
aquecimento. Crianças com menos de 8 anos devem
ser mantidas longe a menos que continuamente
supervisionadas.
32.O microondas deve ser utilizado com a porta
decorativa aberta. (para microondas com porta
decorativa.)
33.A superfície do armário onde o aparelho se encontra
instalado poderá ficar quente.
LEIA COM ATENÇÃO ESTE MANUAL DE INSTRUÇÕES
E GUARDE-O PARA FUTURA REFERÊNCIA.
limpeza do aparelho.
PT-6

Para reduzir o risco de lesões deve fazer Instalação
com Ligação à terra.
PERIGO
Risco de Choque Elétrico.
Tocar em algum componente interno pode causar
ferimentos graves ou morte. Não desmonte o aparelho
AVISO
Risco de Choque Elétrico
O uso inadequado da Instalação à terra, pode resultar em
choque elétrico.
Não ligue a uma tomada até que o aparelho esteja
devidamente instalado com ligação à terra.
Este aparelho deve ser instalado com ligação à terra. No
caso de curto-circuito, esta ligação reduz o risco de
choque elétrico, fornecendo um fio de escape para a
corrente elétrica. Este aparelho está equipado com um
cabo com um fio de terra com uma ficha de aterramento,
a ficha deve ser ligada a uma tomada que esteja
devidamente instalada e ligada à terra.
Consulte um eletricista ou técnico qualificado se as
instruções de instalação com ligação à terra não forem
completamente compreendidos ou se houver dúvida
quanto ao saber se o aparelho está devidamente
aterrado. Se for necessário usar um cabo de extensão,
utilize apenas um cabo de extensão de 3 fios.
PT-7

1. Um cabo de alimentação curto é fornecido para reduzir os riscos
resultantes de emaranhados ou de tropeçar em um fio mais longo.
2. Se um longo conjunto de cabos ou fios de extensão for
usado:
1) A tensão elétrica assinalada do conjunto do cabo ou fio de
extensão deve ser pelo menos igual à tensão elétrica do aparelho.
2) O cabo de extensão deve ser do tipo de aterramento com
cabo de 3 fios
.
3) O cabo longo deve ser organizado de modo que não fique
pendurado em bancadas ou mesas, onde este pode ser puxado por
crianças ou tropeçar sem querer.
LIMPEZA
Certifique-se que o aparelho está desligado da fonte de
alimentação
.
1. Limpe a cavidade do forno após o uso com um pano
levemente húmido
.
2. Limpe os acessórios da maneira usual com água e sabão .
3. A estrutura da porta e vedação e peças laterais devem
ser cuidadosamente limpos com um pano húmido quando
estão sujos.
4. Não utilize produtos de limpeza abrasivos ou raspadores
metálicos afiados para limpar o vidro da porta do forno, pois
podem riscar a superfície, o que pode resultar em quebra do vidro.
5. Dica de Limpeza--- Para facilitar a limpeza das paredes da
cavidade que o alimento cozido pode tocar: Coloque metade de
um limão em uma tigela, adicione 300 ml de água e calor a
100% da potência do microondas por 10 minutos. Limpe o forno
depois de passar o pano húmido com um pano macio e seco
.
PT-8

UTENSÍLIOS
CUIDADO
Perigo de danos
pessoais
É perigoso para
qualquer pessoa que
não tenha
conhecimentos
suficientes para realizar
qualquer serviço ou
reparação, que envolva
a remoção da tampa
que dá proteção contra
a exposição à energia
do microondas.
Consulte as instruções em “Materiais que você pode
utilizar ou não no seu Microondas Orima”. Pode haver
certos utensílios não-metálicos que não são seguros para
uso em microondas. Em caso dúvida, poderá testar o
utensílio em questão seguindo o procedimento abaixo
mencionado
.
Teste de Utensílios:
1. Encha um recipiente próprio para microondas com
um copo de água fria (250 ml), juntamente com o
utensílio em questão
.
2. Cozinhe em potência máxima por 1 minuto .
3. Toque cuidadosamente o utensílio. Se o mesmo
vazio estiver quente, não o use para cozinhar no
microondas
.
4. Não exceda o tempo de cozimento de 1 minuto .
Utensílios que podem ser utilizados no Microondas
Utensílios Observações
Prato para
Dourar
Louça
Jarros Vidro
Vidros
Sacos para
forno
Pratos e
Copos
Toalhas Papel
P apel Vegetal
Siga as instruções do fabricante. A parte inferior do prato de dourar deve ser
de pelo menos (5 mm) acima do prato giratório. O uso incorreto pode partir o
prato.
Só para utilização em microondas . Siga as instruções do fabricante.
Não utilize pratos rachados ou lascados.
Retire sempre a tampa. Utilize somente para amornar os alimentos.
Só vidros resistentes ao calor. Certifique-se de que não há guarnição
metálica. Não use pratos rachados ou lascados
.
Siga as instruções do fabricante.
.
Use somente por curtos períodos de tempo. Não deixe o microondas sem
vigilância
Use somente para cobrir os alimentos para aquecimento ou absorver
gorduras. Não deixe o microondas sem vigilância durante o cozimento.
Use como tampa para evitar respingos ou para envolver em cozinhados a
durante a sua utilização.
A maioria dos frascos de vidro não resiste ao calor e podem qu e b r a r .
vapor
metá lico. Faça cortes para permitir que o vapor se liberte
Não o feche comfio.
PT-9

Termómetro Só para microondas (para carne e doces)
Papel Cera Use para evitar respingos e manter a humidade .
Película
plástica
Só para utilização em Microondas . Use para cobrir alimentos durante o
cozimento para reter a humidade. Não permita que a película entre em
contacto com os alimentos.
Plástico
Só para Microondas . Siga as instruções do fornecedor. Devera estar
plástico
"Sacos de ebulição" e sacos plásticos bem fechados , devem ser
cortados, perfurados ou ventilados como indicado no pacote .
indicado "Uso em Microondas." Alguns recipientes de
amolecem, quando os alimentos no seu interior ficam quentes.
Utensílios que podem ser utilizados no Microondas
Utensílios Observações
Prato de Alumínio
Embalagem
Cartão com alça
de metal
Pode provocar faíscas. Mude para um prato de Microondas.
Pode provocar faíscas. Mude para um prato de Microondas.
Metal ou utensílios
com aplicações de
metal
Laço de torção
em Metal
Sacos Papel
Espuma
Plástico
Madeira
O metal protege os alimentos da energia do microondas. A
g ua r ni ç ã o d e Metal pode provocar faíscas .
Pode provocar faíscas e fogo no seu interior.
Pode provocar fogo no seu interior.
A espuma de plástico pode derreter e contaminar os líquidos interiores
quando exposto a altas temperaturas
.
A Madeira pode secar quando utilizada no microondas, podendo rachar
ou partir.
PT-10

MONTAGEM DO SEU MICROONDAS ORIMA
Descrição do Aparelho e Acessórios
Retire do forno todos os materiais de embalagem exterior e no interior
do mesmo. OMicroondas vem com os seguintes acessórios :
Prato Vidro 1
Conjunto Anel P. Giratório 1
Manual Instruções 1
Grelha do Grill
( Só modelos
com Grill
)
A) Painel de Comando
B) Estrela do Prato
C) Anel Rotativo do Prato
D) Prato de Vidro
E) Vidro da Porta
F) Porta
G) Sistema Segurança da porta
Instalação do Prato
Eixo (inferior)
Prato Vidro
Estrela do Prato
a. Nunca coloque o prato de vidro de cabeça para baixo.
Este deverá ficar na posição correta .
b. Deverá sempre utilizar o prato, a estrela do prato e
o anel Rotativo em todas as operações.
c. Todos os alimentos e recipientes deverão ser
colocados no prato de vidro.
d. Se verificar que alguma destas peças se encontram
danificadas de algum modo, contacte um Técnico
Anel Rotativo do Prato
F
G
A
C B
ED
Qualificado.
PT-11

Instalação e Ligação
1.Este aparelho destina-se somente para uso doméstico.
2.Este Microondas destina-se somente a encastre. Nã
o poderá ser utilizado em cima de uma bancada ou dentro
de um co mpartimento fechado.
3. Tenha em atenção as instruções de instalação especiais.
4.O aparelho deve ser instalado em um compartimento de parede
de 60cm de largura (pelo menos a 55cm de profundidade e 85cm do
chão).
5.Este aparelho está equipado com uma ficha e só deve ser
ligado a uma tomada com ligação à terra devidamente instalada.
6.A corrente de casa deverá ser igual à indicada na placa de
identificação do aparelho.
7.A tomada deve ser instalada e o cabo de alimentação só deve ser
substituído por um eletricista qualificado. Se a ficha não estiver
acessível após instalação, um dispositivo de todos os polos de corte
deve estar presente ao lado da instalação com uma folga de contacto
de pelo menos 3mm.
8.Adaptadores, faixas multívias e cabos de extensão não devem ser
utilizados. A sobrecarga pode resultar em risco de incêndio.
As superfícies acessíveis, podem
estar quentes durante o
funcionamento.
PT-12

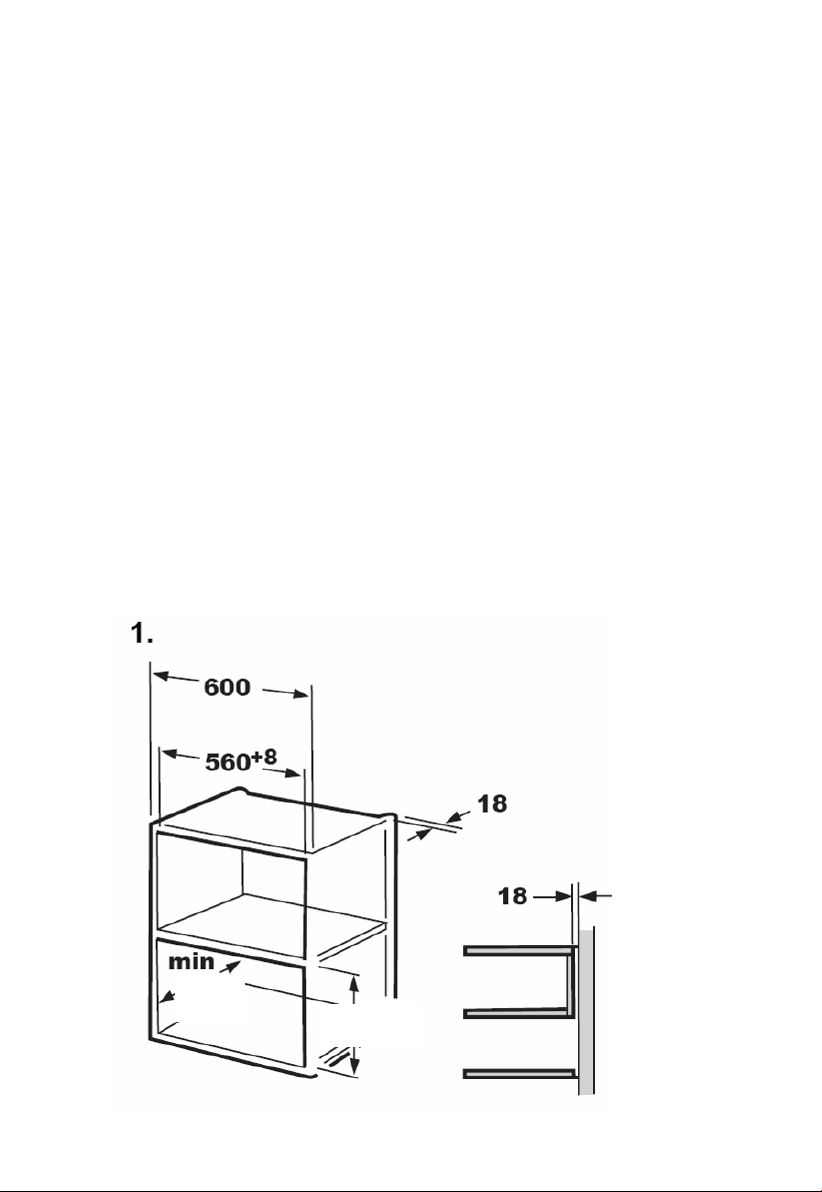

Instruções de Instalação
Por favor, leia atentamente o Manual antes da
Instalação
Nota
Ligações Elétricas
O microondas está equipado com uma ficha e só deve ser ligado a uma
tomada com ligação à terra devidamente instalada. A tomada só deve ser
instalada e o cabo de alimentação só deverá ser substituído por um Técnico
qualificado, e de acordo com os respetivos regulamentos. Se a ficha não
estiver acessível após a sua instalação, um interruptor de todos os polos de
isolamento deve ser presente ao lado da instalação com uma folga de
contacto de pelo menos
3 mm.
O compartimento onde o aparelho se encontra montado não deverá ter a parte
de trás fechada ou tapada
.
Altura mínima de instalação : 85 cm.
Não cubra as aberturas de ventilação e furos de sucção.
Nota:
Não enrole ou dobre o cabo de alimentação.
A. Esquema de Montagem
380+2
340
PT-13

Nota:
O suporte e o esquema de montagem serão necessários quando proceder
à respetiva instalação.
380+2
5 00
PT-14

B. Prepare o Compartimento
1. Leia as Instruções no ESQUEMA DE MONTAGEM, coloque o
mesmo na parte de baixo do compartimento.
2. Faça as marcas na parte de baixo do compartimento de acordo com as
marcas “a” do esquema.
Parafuso A
Suporte
Linha Central
3. Retire o esquema e fixe o suporte com os parafusos A.
Parafuso A
Suporte
aa
CENTER LINE
FRONT EDGE
LEFT EDGE
TEDGERIGH
aa
PT-15

C. Instale o Microondas
4. Instale o Microondas no compartimento.
- Certifique-se de que a parte de trás do microondas fica fixo com suportes.
- Não enrolar ou dobrar o cabo de alimentação.
suporte
5. Abra a porta, fixe o microondas ao móvel com os parafusos B, no orifício de
instalação. Em seguida, fixar a tampa de plástico do kit dos parafusos no orifício de
instalação.
Parafuso B
Orifício Instalação
PT-16

Modo de Utilização
1. Acertar o relógio
Quando o Microondas é ligado, o visor LED indica "0:00", e a campainha tocará uma vez.
1) Pressione " " duas vezes para selecionar a função de relógio, os nºs das horas
começam a piscar.
2) Vire " " para ajustar os nºs das horas, seleção entre 0--23.
3) Pressione " ", os nºs dos minutos começam a piscar.
4) Vire " " para ajustar os nºs minutos, seleção entre 0--59.
5) Pressione "
Not a: 1) Se o relógio não estiver certo, não irá funcionar quando ligado .
2) Durante o ajuste do relógio, s e pressionar a tecla"
o micro voltará ao estado anterior automaticamente.
2. Microondas e Cozedura
",
Pressione " " o LED indicará "P100". Pressione" "
Para o tempo ou virar " " para escolher a potência desejada, e "P100",
"P80", "P50", "P30"
ou
"P10" será exibido cada alteração. A seguir pressionar
0:05 a 95:00. Pressionar" " outra vez para iniciar .
Exemplo: Se quiser usar 80% da energia do microondas para cozinhar por 20
minutos, poderá fazê-lo como abaixo indicado.
1) Pressione" "P100".
2) Pressione"
3) Pressione"
80".
4) Vire " " para ajustar o tempo de cozedura, visor indica "20:00".
5) Pressione"
Iniciar/+30Seg./Confirmar"parainiciarcozedura .
tempo aparecerá no visor.
, e vire " " para selecionar o tempo de
" "
" uma vez, o Visor indicará
" umavezouvire" " p a r a 80%
" para confirmar, visor indicará "P
" para iniciar cozedura .
INICIAR/+30 SEG./CONFIRMAR
INICIAR/+30 SEG./CONFIRMAR
INICIAR/+30 SEG./CONFIRMAR
INICIAR/+30 SEG./CONFIRMAR
MICRO./GRILL/COMBI.
MICRO./GRILL/COMBI.
MICRO./GRILL/COMBI. MICRO./GRILL/COMBI.
RELÓGIO
RELÓGIO
" para finalizar a configuração do relógio. ":" começa a piscar, e o
RELÓGIO
STOP/ANULAR
PT-17

Nota: o nível de quantidade para ajuste de tempo e código é o seguinte :
0---1 min : 5
segundos
1---5 min : 10 segundos
5---10 min : 30 segundos
10---30 min : 1 minuto
30---95 min : 5 minutos
"Micro/Grill /Combi" Instruções
Visor
1
P100
2 P80
3
P50
4
P30
5
P10
6
G
7
C-1
8
C-2
Potência
100%
80%
50%
30%
10%
0%
55%
36%
Potência
100%
45%
64%
Microondas
Grill
3. Grill ou Combi . Cozedura
Pressione"
".
para tempo ou vire " " para escolher s e q u i s er "G","C-1" ou "C-2" .
Pressione " " para confirmar , e vire " " para tempo
Exemplo: Se quiser usar 55% da potência do seu microondas e 45% do grill (C-1) para
cozer 10 minutos, siga as instruções em baixo mencionadas.
1) Pressione"
"P100".
2) Pressione "
.
3) Pressione "
"C-1". " para confirmar, o visor indicará
INICIAR/+30 SEG./CONFIRMAR
cozedura de 0:05 a 95:00. Pressione"
iniciar cozedura
" outra vez para
INICIAR/+30 SEG./CONFIRMAR
INICIAR/+30 SEG./CONFIRMAR
MICRO./GRILL/COMBI.
" uma vez, o visor indicará
" para tempo ou vire " " modo C-1
MICRO./GRILL/COMBI.
" o LED indicará "P100", pressione "
MICRO./GRILL/COMBI. MICRO./GRILL/COMBI.
PT-18

4) Vire" " para ajustar o tempo de cozedura até o visor indicar "10:00".
5) Pressione" .
Not a: Se metade do tempo do grill passar, o micro soa 2 vezes, isto é normal, para
obter um melhor resultado nos alimentos grelhados poderá virar os mesmos.
Feche a porta, e pressione "
cozedura. Se não selecionar, o micro continuará a funcionar.
4. Início Rápido
1) Em modo de espera, pressione “
,
Cada vez que pressionar aumenta 30 seg. de tempo de cozedura até 95 min.
2) Em modo de cozedura, exceto auto menu ou descongelação de peso, cada vez que
pressionar "
3) Em modo de espera, vire " " para a esquerda para cozer a 100%
Pressionar a seguir " " para iniciar. .
5. Descongelar por Peso
1 ) Pressionar " " uma vez, o Visor indicará "dEF1".
2) Vire " " para selecionar o peso dos alimentos de 100 a 2000 g.
3) Pressionar " " para iniciar descongelação. .
6. Descongelar por Tempo
1) Pressionar " " 2 vezes, o Visor indicará "dEF2".
2) Vire " " para selecionar o tempo de descongelação. MAX 95 minutos.
3) Pressionar " " para iniciar descongelação. .
7. Relógio
(1) Pressione " 00:00.
(2) Vire " " para colocar o tempo correto. (Tempo MAX cozedura 95 minutos.)
(3) Pressione "
" para iniciar o tempo
.
(4) Quando o tempo selecionado for alcançado, o indicador de tempo se apaga. A campainha
soará 5 vezes.
Se o relógio tiver sido definido (de 24 horas), o LED irá exibir a hora atual .
Nota: O tempo de cozinha é diferente de sistema de 24 horas. Esta função é um temporizador.
" poderá aumentar 30 seg. o tempo
" para iniciar cozedura
" para continuar a
" para cozer a 100%
INICIAR/+30 SEG./CONFIRMAR
INICIAR/+30 SEG./CONFIRMAR
INICIAR/+30 SEG./CONFIRMAR
de cozedura.
INICIAR/+30 SEG./CONFIRMAR
INICIAR/+30 SEG./CONFIRMAR
INICIAR/+30 SEG./CONFIRMAR
INICIAR/+30 SEG./CONFIRMAR
INICIAR/+30 SEG./CONFIRMAR
" uma vez, o LED indicará
RELÓGIO
PESO/TEMP. DESCONG.
PESO/TEMP. DESCONG.
PT-19
