OSO Optima EPC series Guide
Montasje, bruksanvisning og reservedeler
Installation, user manual and spare parts list
OSO Optima EPC series
145950-11 EPC 02-2014
EPC 300 (HT) EPC 360 EPCI 360 EPTC 400 EPTRC 400
EPC 360EPC 300 EPTRC 400EPCI 360 EPTC 400
EPC 360EPC 300 EPTRC 400EPCI 360 EPTC 400
Aut. rørlegger/Plumber: ____________________________________________________ Tel.: _____________________ Dato/date: ____________
Aut. elektriker/Electrician: __________________________________________________ Tel.: _____________________ Dato/date: ____________
Bruker er informert og mottar denne anvisning / User is informed and handed this document: Dato/date: ____________
Installert av / Installed by:
Utpakking og oppstilling ............................................... s. 2
Tekniske data, reservedeler ......................................... s. 3
Koblingsforslag ............................................................ s. 4
Feilsøking og viktig teknisk informasjon ...................... s. 6
El-kobling ..................................................................... s. 7
Garantibestemmelser ...................................................s. 8
Unpacking and installation guide ................................. p. 9
System suggestions .................................................. p. 10
Troubleshooting & important technical information ... p. 12
Spare parts, technical data ........................................ p. 13
Wiring diagrams ......................................................... p. 14
Warranty ......................................................................p. 15
© Patentbeskyttet/Patented:
Patent no. 328503
Patent no. 330753
www.osohotwater.com
TDS - Technical Data Sheet che - Indirect storage tank - ErP data
Directive: 2010/30/EU Regulation: EU 812/2013 Directive: 2009/125/EU Regulation: EU 814/2013
Water heater Efciency according to standard: prEN50440 : 201X
TRADE MARK M.T. ITEM No. MODEL/IDENTIFIER Rating ErP Heat loss - W Storage vol.
OSO Hotwater AS 800 02 66
EPC 300 - 3+9 kW/1/3x230V + coil 0,8m²
B/B 52/48 163/115
OSO Hotwater AS 800 02 67
EPC 360 - 3+15 kW/1/3x230V + coil 0,8m²
B/C 59/63 206/134
OSO Hotwater AS 800 02 68
EPC HT 300 - 3+15 kW/1/3x230V + coil 0,8m²
B/B 52/48 165/113
OSO Hotwater AS 800 02 77
EPCI 360 - 3+15 kW/1/3x230V + coil 1,8m²
C/C 71/54 244/97
OSO Hotwater AS 800 02 79
EPTC 400 - 3+15 kW/1/3x230V + coil 0,8+0,7m²
B/C 59/71 203/179
OSO Hotwater AS 800 02 81
EPTRC 400 - 3+9 kW/1/3x230V + coil 1,8+0,8+0,7m²
C/C 73/58 240/138
Dette produkt er ment for tilkobling til en høyeffektiv ekstern energikilde som f.eks. en varmepumpe, solfanger, biokjel eller fjernvarme. De elektriske
elementene er kun ment som en supplerende energikilde. Elektriske elementer som eneste energikilde bør unngås og vil føre til høyere energifor-
bruk og driftskostnader.
This Hot water storage tank is intended to be connected to a high efficiency external energy source such a heat pump, solar device, biomass or dis-
trict heating. The immersion heaters are intended for backup and supplementary use only. Immersion heaters as sole heat source should be avoided
and would lead to higher energy consumption and higher operating cost.
2 3
Forandringer forbeholdes / Subject to change without notice
Utpakking og installasjon
NB: Les bruksanvisningen før berederen fylles!
1. Utpakking
Legg berederen på rygg. Fjern emballasjen. Montér
blandeventil med kv-dykkrør og stillbare ben (medfølger).
Ventilen skal ikke trekkes til før rørene monteres, da den
kan dreies 360°. Innstilling av blandeventilen, se s. 3.
2. Saltholdig vann
EPC 300/360: Hvis saltinnhold over 50 mg Cl/l., montér
AR-I anoderørsett i stedet for originalt kv-dykkrør, evt.
anode AN 3/4” i toppstuss, se montasjesett side 3.
EPCI/EPTC/EPTRC har anode fabrikkmontert.
Med anode dekker garantien opp til 250 mg Cl/l.
3. Plassering
Monteres i rom med sluk, oppstilles støtt og i lodd.
Benytt de justerbare bena. Sørg for minst 80 cm.
serviceplass foran el-sentralene. Montér medfølgende
manometer/hydrotermometer i 1/2” stuss (se koblings-
forslag s. 4-6).
4. Rørtilkobling - toppventil
Kv/vv: Toppventilen dreies til ønsket posisjon. Kv- og vv-
rørene (ø15 mm) føres inn i klemringskuplingene og
trekkes til med 50 Nm. Trekk deretter til toppventilens
festemutter (32mm). Innstilling av toppventilen se s. 3.
For øvrige rørkoblinger se koblingsforslag for hver
enkelt modell på s. 4-6. Stussdimensjoner i tabell på s. 3.
5. Sikkerhetsventiler
EPC 300/360, EPCI 360: SV2 9 bar sikkerhetsventil
fabrikkmontert på øvre magasin, SV 1/2” 3 bar sikker-
hetsventil medfølger og monteres på nedre magasin.
EPTC 400, EPTRC 400: PT 1/2” trykk- og temperatur-
ventil fabrikkmontert på øvre magasin, SV 1/2” 3 bar
sikkerhetsventil medfølger, monteres på nedre magasin.
Overløpsrør fra sikkerhetsventiler føres uavstengbart og
frostfritt med fall til avløp.Sikkerhetsventilen på nedre
magasinkanyttestiletannetstedivarmeanleggetdersom
anslutningen på berederen må benyttes til rørføring.
Sikkerhetsventilen må da monteres uavstengbar mot nedre
magasin.
6. Elektrisk montasje - el-sentraler
Alle interne ledninger er fabrikkmontert. Autorisert
elektriker trekker kabler til el-sentralene som vist i el-skjemaer på side 6. NB: Fyll opp med vann før strøm settes på!
Ved tilkobling av begge nedre elementer benyttes ekstern koblingsboks for sammenkobling (evt. kontaktorskap).
NB: All el-montasje SKAL utføres av autorisert elektriker! Alle el-tilførselskabler skal monteres med korrekt strekkavlaster.
7. OSO FIX PV12 og MX18 pumpesentral for enkel montasje (tilleggsutstyr)
Festes på vegg, valgfritt på høyre eller venstre side av EPC (vendbar). Inneholder pumpe, shuntventil (kun MX), mikroboble-
utskiller og 12/18 l. ekspansjonskar, alt ferdig kuplet og isolert. Gir rask, enkel og ryddig montasje. Be om egen brosjyre.
8. Etterkontroll - årlig kontroll
Når anlegget er ferdig montert, sjekk at alle koblinger er tette. Gjenta etter ca. 1 ukes drift. Sjekk deretter årlig.
Sikkerhetsventilenes funksjon skal testes årlig ved å åpne ventilene og kontrollere at vannet renner fritt. Vri rattet
mot klokken til vannet renner fritt. Steng ved å vri rattet videre mot klokken til ventilen lukker.
NB: Sikkerhetsventilers utløp må ALDRI plugges eller blokkeres!
El-sentraler
Årlig kontroll: Koble fra alle strømtilførsler før el-lokket demonteres.
Alle el-koblinger overses og ettertrekkes godt. Kontrollér at interne ledninger ikke er skadet eller på annen måte i ustand.
Ved skade på ledninger eller øvrige elektriske komponenter kontakt autorisert elektriker og bytt ut med originale
reservedeler. Alt arbeid med elektriske komponenter skal utføres av autorisert elektriker. Sett el-lokk tilbake på plass før
strøm settes på. El-koblingsskjemaer og installasjonskrav for elektrisk anlegg - se side 7.

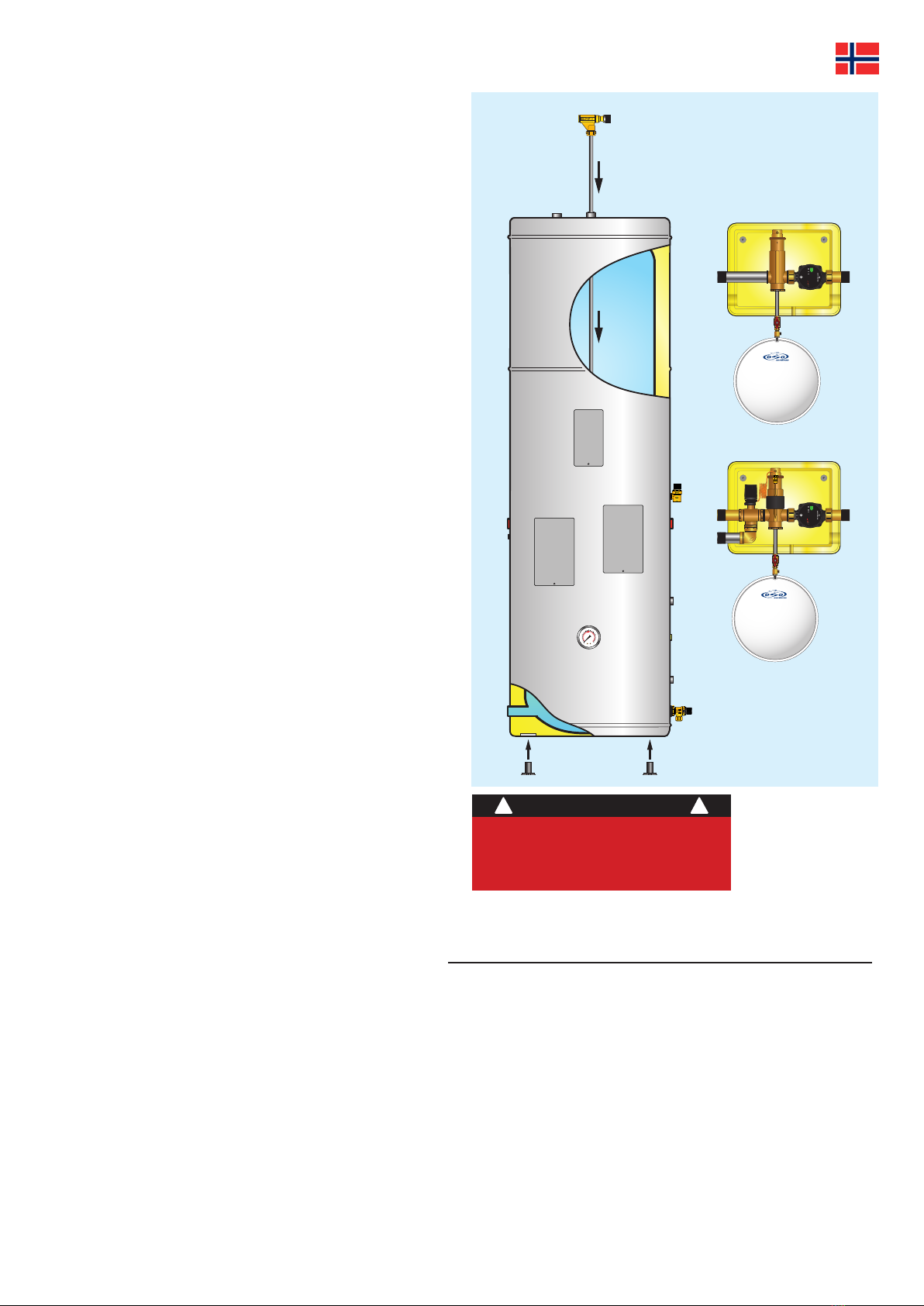

OSO FIX
pumpesentraler
El-montasje og
koblingsskjema
se side 6.
0
0
10
20 30 40
50
1
2
3
4
psi
bar
Blandeventil
med kv-rør
Justerbare ben
Ved elektrisk tilkobling av varmtvannsbereder
skal gjeldende versjon av NEK 400 følges - ved
nyinstallasjon av bereder med 2 kW eller høyere
må autorisert elektriker sørge for fast montasje.
VIKTIG
! !
ALPHA2L 25-60 130
POWER
ON
A
ALPHA2L 25-60 130
POWER
ON
A
3/4” ansl.
PV12
MX18
3
Forandringer forbeholdes / Subject to change without notice
Reservedeler/montasjesett - tekniske data
Best. nr. - el std. + coil heteate Dia x høyde mm Ansl. Kv/Vv Ansl. Tur-ret. Ansl. coil Volum l. øvre/nedre Vekt m³ NRF nr.
EPC 300 - 3+9 kW + coil 0,8m² ø580 x 1670 H ø15mm 4 x 1” 3/4” 170/120 70 kg 0,58 800 0266
EPC 300 HT - 3+15 kW + coil 0,7m² (høytemp.) ø580 x 1670 H ø 15mm 4 x 1” 3/4” 180/120 75 kg 0,60 800 0268
EPC 360 - 3+15 kW + coil 0,8m² ø580 x 1990 H ø15mm 4 x 1” 3/4” 210/140 85 kg 0,80 800 0267
EPCI 360 - 3+15 kW + coil 1,8m² ø580 x 1990 H ø15mm 4 x 1” 3/4” 240/110 88 kg 0,80 800 0277
EPTC 400 - 3+15 kW + coil 0,8+0,6m² ø580 x 2250 H ø15mm 6 x 1” 3/4” 210/190 95 kg 0,80 800 0279
EPTRC 400 - 3+9 kW + coil 1,8+0,8+0,6m² ø580 x 2250 H ø15mm 6 x 1” 3/4” 240/160 95 kg 0,80 800 0281
OSO FIX PV12 og MX12/18 pumpesentraler er tilgjengelige for enkel montasje, be om brosjyre!
Tekniske data
Best. nr.
FIX PV12
FIX MX18 LT
FIX MX18 HT
AKT
MX-regulator
AR I
TTS
AX 12
RV 20
KO 20
VK 55°
RG 5/4” - 4,5kW
AN 3/4”
Betegnelse
Pumpesentral med ekspansjonskar og luftutskiller
Pumpesentral med ekspansjonskar, shuntventil og luftutskiller
Pumpesentral med ekspansjonskar, shuntventil og luftutskiller
Konstant temperatur-føler
Tilkoblingskit for MX. For utekompensert turtemperatur.
Anoderørsett for salth. vann (Cl- innhold over 50 mg/l.)
Trefase termostat
Ekspansjonskar 12 liter
Reduksjonsventil m/bypass
Kalkoppløser
Varmekabel
El kolbe 230V 2-rørs - for begge el-bokser
Anodestav for saltholdig vann (Cl- innhold over 50 mg/l.)
Passer for
Varmeanlegg
Varmeanlegg lavtemp.
Varmeanlegg høytemp.
Shuntventil Danfoss
MX
For 80-120-150-200&300 l.
Øvre elsentral
For forbruksvann
Hele anlegget
For rør ø5-22 mm
Vv-nettet
Alle
Alle
Passer for
Øvre el-sentral
EPC 360, EPCI & EPTC nedre el-sentral
EPC 300 og EPTRC nedre el-sentral
Øvre el-sentral i alle + nedre i EPC HT
EPC, EPCI
EPTC, EPTRC
EPC 300&360, EPCI 360
EPTC og EPTRC
Varmeanlegget
EPC, EPCI
EPTC. EPTRC
Alle
EPC 300&360, EPCI 360
EPTC og EPTRC
NRF nr.
801.3527
801.3524
801.3532
855.0272
801.5814
801.5381
801.5803
801.3573
801.5758
981.5484
801.3909
801.5189
801.5367
Best. nr.
RG 5/4” - 3kW
RG 5/4” - 7,5kW
RG 5/4” - 9kW
TS2
TSL
TSL98
SV2 9 bar
PT 15 9 bar 90-95°C
SV 15 3 bar
UX 15
UXT 15
UX 22
TM
HT
Betegnelse
El kolbe 230 V 1-rørs
El kolbe 230V 3-fas 3-rørs
El kolbe 230V 3-fas 3-rørs
Standard termostat 60-90°C
Lavtemperatur termostat 30-60°C
Lavtemperatur termostat 30-60°C m/98°C utløser
Sikkerhetsventil 1/2”
Sikkerhetsventil 1/2” (trykk og temp.)
Sikkerhetsventil lavtrykk 1/2””
Toppmontert blandeventil med 15 mm røranlutning
Termostatisk blandeventil med 15 mm røranlutning
Alternativ blandeventil med 22 mm røranslutning
Manometer (trykkmåler)
Hydrotermometer (trykk- og temp. måler)
NRF nr.
801.5192
801.5187
801.5194
801.5823
801.5892
801.5897
801.5741
801.5738
92 112
801.5729
801.5755
801.5751
801.5832
970.5566
Montasjesett for spesielle behov
Reservedeler
Vv Kv
45
mm ø 15 rør
1/2” R
UX/UXT
Mutter
Klemring
Pakkboks
Blande/multiventil
-Av
+På
A
Temperaturinnstilling blandeventil
Vanntemperaturen fra berederen til boligen
stilles med rattet A.
NB: Start med å vri rattet A
mot
klokken (mot
+) til stopp, følg så diagrammet vedr. ca. antall
omdreininger som behøves for å innstille ønsket
tappevannstemperatur.
Justering av temperaturen på ventilen på-
virker ikke vanntemperaturen i berederen,
som er fabrikkstilt til ca. 75°C for å hindre
bakterievekst/legionella.
30
35
40
45
50
55
60
65
70
75
80
85
0
1/4
1/2
3/4
Blandet temperatur [°C]
Omdr. medurs
Kaldtvanns-
temperatur: 8-10°C
UX
&
UXT
65°C
75°C
Termostat-
innslling:
85°C
4 5
Forandringer forbeholdes / Subject to change without notice
Koblingsforslag og anslutningsmål
EPC 300 / 360 lavtemp.
EPC 300 HT høytemp.
Koblingsforslag EPC med varme-
pumpe og PV12 pumpesentral.
Gir varmt forbruksvann fra øvre
magasin og romvarme fra nedre.
Coil: Tappevann ansl.75° høyre.
Koblingsforslag EPC HT med MX18 HT pumpesentral.
Gir varmt forbruksvann fra øvre magasin og høytemperatur romvarme
fra nedre. Coil: Tappevann ansl.75° høyre.
EPC HT kan ombygges til lavtemperatur-anlegg med varmepumpe
senere hvis ønskelig (kobling som over) - kontakt OSO.
Kv
EPTC 400
Varme-
pumpe
EPC 300/360 PV12
Varmeanlegg
Kv
Vv
Varme-
pumpe
Vv
Solfangere
Varmeanlegg
EPTC 400 MX 18
Totalhøyde - 1665 / 1990
Sikk.v. øvre mag. - 835 / 925
Tur/ret. 1” - 680 / 780
Coil 3/4” - 505 / 505
Strømtilførsel - 550 / 530&610
Strømtilførsel - 1170 / 1220
Coil 3/4” - 225 / 225
Tur/ret. 1” - 115 / 115
Bereder bunn - 0
Bereder topp - 1585 / 1910
Totalhøyde - 2240
Sikk.v. øvre mag. - 1175
Tur/ret. 1” - 1020
Tur/ret. 1” - 485
Coil 3/4” - 685
Coil 3/4” - 405
Strømtilførsel - 840&915
Strømtilførsel - 1470
Coil 3/4” - 225
Coil 3/4” - 335
Tur/ret. 1” - 115
Bereder bunn - 0
Bereder topp - 2155
(reisehøyde)
(reisehøyde)
ALPHA2L 25-60130
POWER
ON
A
ALPHA2L 25-60130
POWER
ON
A
Tilkobl. kv/vv - 1655 / 1980
Tilkobl. kv/vv - 2230
ALPHA2L 25-60130
POWER
ON
A
EPC 300 HT
Varmeanlegg
Kv
Vv
Totalhøyde - 1660
Tilkobl. kv/vv - 1650
Sikk.v. øvre mag. - 825
Tur/ret. 1” - 660
Coil 3/4” - 330
Strømtilførsel - 400/440
Strømtilførsel - 1090
Coil 3/4” - 220
Tur/ret. 1” - 110
Bereder bunn - 0
Bereder topp - 1570
(reisehøyde)
MX18 HT
Relevante mål [mm]
Relevante mål [mm]
Bereder sett
ovenfra
Bereder sett
ovenfra
MX18 HT
Må shuntes hvis gulvvarme
5
Forandringer forbeholdes / Subject to change without notice
Varme-
pumpe
Kv
EPTC 400
Varmeanlegg
Kv
Vv
Vv
Solfangere
Varme-
pumpe
EPTRC 400 MX 18
EPCI 360 PV 12
ALPHA2L 25-60130
POWER
ON
A
ALPHA2L 25-60130
POWER
ON
A
Varmeanlegg
Totalhøyde - 1990
Sikk.v. øvre mag. - 725
Tur/ret. 1” - 580
Coil 3/4” - 1400
Coil 3/4” - 800
Strømtilførsel - 345&420
Strømtilførsel - 1635
Tur/ret. 1” - 115
Bereder bunn - 0
Bereder topp - 1910
Totalhøyde
2240
Sikk.v. øvre
mag. - 975
Tur/ret.1” - 830
Tur/ret.1” - 465
Coil 3/4”- 1650
Coil 3/4”- 1050
Coil 3/4” - 665
Coil 3/4” - 385
Strømtilførsel
710
Strømtil-
førsel - 1885
Coil 3/4” - 225
Coil 3/4” - 335
Tur/ret.1” - 115
Bunn - 0
Bereder
topp - 2155
(reisehøyde)
(reisehøyde)
Tilkobl. kv/vv - 1980
Tilkobl. kv/vv - 2230
Koblingsforslag og anslutningsmål
EPCI 360
Koblingsforslag EPCI med varme-
pumpe og PV12 pumpesentral.
Gir varmt forbruksvann fra øvre
magasin og romvarme fra nedre.
Coilansl: Varmekilde(r): 90° venstre.
Relevante mål [mm]
Bereder sett
ovenfra
Kv
EPTC 400
Varme-
pumpe
EPC 300/360 PV12
Varmeanlegg
Kv
Vv
Varme-
pumpe
Vv
Solfangere
Varmeanlegg
EPTC 400 MX 18
Totalhøyde - 1665 / 1990
Sikk.v. øvre mag. - 835 / 925
Tur/ret. 1” - 680 / 780
Coil 3/4” - 505 / 505
Strømtilførsel - 550 / 530&610
Strømtilførsel - 1170 / 1220
Coil 3/4” - 225 / 225
Tur/ret. 1” - 115 / 115
Bereder bunn - 0
Bereder topp - 1585 / 1910
Totalhøyde - 2240
Sikk.v. øvre mag. - 1175
Tur/ret. 1” - 1020
Tur/ret. 1” - 485
Coil 3/4” - 685
Coil 3/4” - 405
Strømtilførsel - 840&915
Strømtilførsel - 1470
Coil 3/4” - 225
Coil 3/4” - 335
Tur/ret. 1” - 115
Bereder bunn - 0
Bereder topp - 2155
(reisehøyde)
(reisehøyde)
ALPHA2L 25-60130
POWER
ON
A
ALPHA2L 25-60130
POWER
ON
A
Tilkobl. kv/vv - 1655 / 1980
Tilkobl. kv/vv - 2230 Koblingsforslag EPTC med var-
mepumpe og solfanger. Systemet
benytter MX18 pumpesentral.
Gir varmt forbruksvann fra øvre
magasin og romvarme fra nedre.
Coil: Tappevann ansl. 75° høyre
Varmekilde(r): 90° venstre
EPTC 400
Bereder sett
ovenfra
6 7
Forandringer forbeholdes / Subject to change without notice
Varme-
pumpe
Kv
EPTC 400
Varmeanlegg
Kv
Vv
Vv
Solfangere
Varme-
pumpe
EPTRC 400 MX 18
EPCI 360 PV 12
ALPHA2L 25-60130
POWER
ON
A
ALPHA2L 25-60130
POWER
ON
A
Varmeanlegg
Totalhøyde - 1990
Sikk.v. øvre mag. - 725
Tur/ret. 1” - 580
Coil 3/4” - 1400
Coil 3/4” - 800
Strømtilførsel - 345&420
Strømtilførsel - 1635
Tur/ret. 1” - 115
Bereder bunn - 0
Bereder topp - 1910
Totalhøyde
2240
Sikk.v. øvre
mag. - 975
Tur/ret.1” - 830
Tur/ret.1” - 465
Coil 3/4”- 1650
Coil 3/4”- 1050
Coil 3/4” - 665
Coil 3/4” - 385
Strømtilførsel
710
Strømtil-
førsel - 1885
Coil 3/4” - 225
Coil 3/4” - 335
Tur/ret.1” - 115
Bunn - 0
Bereder
topp - 2155
(reisehøyde)
(reisehøyde)
Tilkobl. kv/vv - 1980
Tilkobl. kv/vv - 2230
Coil: Tappevann ansl. 75° høyre
Varmekilde(r): 90° venstre
Koblingsforslag EPTRC med var-
mepumpe og solfanger. Systemet
benytter MX18 pumpesentral.
Gir varmt forbruksvann fra øvre
magasin og romvarme fra nedre.
EPTRC 400
Bereder sett
ovenfra
Feilsøking
1. Ikke romvarme: Sjekk at pumpen går. Luft aktuell rørsløyfe eller radiator på nytt. Sjekk riktig struping av returventilene.
2. For lite varmtvann: Åpne rattet max på toppventilen. Sjekk strømtilførsel. Trykk inn resetknapp bak el-lokk (NB strøm frakobles før el-lokk åpnes).
Sjekk el-kolbene. Sjekk om lekkasje i vv-kraner eller innstøpte rør (sus i vvb. når ikke tapping).
3. For lite romvarme: Sjekk el tilf. pumpe, demonter senterskrue, vri pumpeaksel. Sjekk el tilf. og termostater i øvre el-boks. Luft anlegget.
4. SV 3 bar renner: Sikkerhetsventilen er defekt. Eller ekspansjonskaret er defekt, hvis vann kan fås ut av lufteventilen på karet.
5. SV9 / PT15 renner: Kv-trykk over ca. 6 bar: Montér reduksjonsventil og evt. AX12/18 ekspansjonskar. Evt. skift ventilen eller senk temp.
6. Lekkasje: Sjekk alle rørkoblinger. Slå av strøm, sjekk alle el-kolbene. Selve varmesentralen er sjelden årsaken.
Koblingsforslag og anslutningsmål
VIKTIG - teknisk informasjon
• Driftstrykk øvre mag. max 9 bar. Anbefalt ca. 6 bar. Prøvetrykk 15 bar.
• Driftstrykk nedre mag. max 3 bar. Prøvetrykk 4,5 bar.
• Ved innkommende vanntrykk over 6 bar, montér reduksjonsventil.
• Saltholdig vann over 50 mg. Cl/l., montér anode (se montasjesett).
• Max. tillatt vanntemperatur 98°C. Max. gulvvarmetemperatur 55-60°C.
• Reparasjon på rørkoblinger og elektrisk utstyr er kun tillatt utført av autorisert personell. Benytt kun originale reservedeler.
• Hvis kaldtvannstilførselen til berederen stenges, slå strømmen av. Ellers bortfaller garantien.
Kontakt din installatør/leverandør ved problemer.
OSO anbefaler at alt rørarbeide utføres av autorisert rørlegger.
Alt elektrisk arbeide skal utføres av autorisert elektriker.
7
Forandringer forbeholdes / Subject to change without notice
1 3
2
1
2
4
RESET
L
+ ÷
N
El-montasje (utføres av aut. elektriker)
1. Nedre sentral: EPC 300 og EPTRC: 9 kW, 230V 3-fas. EPC 360, EPCI og EPTC: 2x7,5 kW 230V. 3-fas internt koblet fra fabrikk.
2. Annen spenning: 400V 3-fas kobles som vist over (gjelder nedre el-bokser)
3. Valgfri effekt: EPC 300 og EPTRC: 3,6eller9kWeffektinedreel-boksvedåfjerne/yttepålaskerogkoblesomvistover.
EPC 300 HT, EPC 360, EPCI og EPTC: 2,5, 5, 7,5, 10, 12,5 eller 15 kW effekt valgfritt ved å koble som vist
i el-skjema over.
4. Standard termostat: TS2 60-90° innstilles etter ønske (øvre el-boks). Anbefalt min. 65°C for å hindre legionellavekst.
5. Lavtemp. termostat: EPC og EPCI: TSL 30-60°C, for lavtemperert varmeanlegg. EPTC og EPTRC: TSL98 30-60°C.
6. Hovedtilførsel: Kabel innføres fra siden på varmesentralen (via hull i mantel), med vinkel-PG.
7. Øvre elsentral: 3kW, 230V - 1-fas. 1-rørs element. Termostat 60-90°C. Fabrikkinnstilt på 75°C. Viktig: Fyll vann før strøm påsettes.
8. Sirkulasjonspumpe: 230V-1fas. Monter nettkabel i støpselet som sitter på pumpen. Motorvern unødvendig. Viktig: Fyll vann før strøm påsettes.
9. Romtemp.styring: 230V-1fas til shuntventilens thermo-motor. Utekompensator kan styre hovedsentralens effekt hvis vp-drift.
10. Viktig: Fyll vann før strøm. Alle tilkoblinger tiltrekkes kraftig. Det samme etter ca. 3 måneders drift!
Valgfri effekt-tilkobling, spenning og temperaturer - NB: fyll vann før strøm!
Nedre el-sentral - kobles som vist. Rød tekst: - EPC 300 & EPTRC - Blå tekst: EPC 300 HT, EPC 360, EPCI & EPTC (2 x el-sentraler)
TS2
El inn
RG 5/4”
3 kW
el-kolbe
3 kW 230V 1-fas
Øvre el-sentral
1 3
4
RESET
1
2
1 3
4
RESET
1
2
El inn
5/4”R
1 3
4
RESET
1
2
1 3
4
RESET
1
2
El inn
5/4”R
1 3
4
RESET
1
2
1 3
4
RESET
1
2
El inn
5/4”R
1 3
4
RESET
1
2
1 3
4
RESET
1
2
El inn
5/4”R
1 3
4
RESET
1
2
1 3
4
RESET
1
2
El inn
5/4”R
3 kW
230V 1-fas
2,5 kW
230V 1-fas
9 kW
230V 3-fas
7,5 kW
230V 3-fas
6 kW
230V 1-fas
5 kW
230V 1-fas
9 kW
400V 3-fas
7,5 kW
400V 3-fas
RG 5/4” el-kolbe
RG 5/4” el-kolbe
RG 5/4” el-kolbe RG 5/4” el-kolbe
RG 5/4” el-kolbe
Std. kobling
fra fabrikk.
Benyttes som
null-leder ved
400V 1-fas
Gjelder for
øvre sentral i alle
modeller.
Ikke i bruk Ikke i bruk
Ledninger
medfølger
løse
Benyttes som
null-leder ved
400V 1-fas
Benyttes som
null-leder ved
400V 1-fas
Må følges: Ved elektrisk tilkobling av varmtvannsbereder skal gjeldende versjon av
NEK 400 følges. Ved nyinstallasjon av bereder med 2 kW eller høyere må autorisert
elektriker sørge for fast montasje. Ved tilkobling av begge nedre elementer benyttes
ekstern koblingsboks for sammenkobling. Berederen må ha allpolig frakoblingsa-
nordning i den faste installasjonen i henhold til nasjonale regler. Dette kan gjøres
ved bruk av brytere med tilstrekkelig bryteevne eller automatsikringer godkjent i
henhold til IEC/EN 60898.
Alle el-tilførselskabler skal monteres med korrekt strekkavlaster tilpasset
den aktuelle kabel.
Hvis tilførselsledninger kommer i kontakt med indre tankevegger må ledningen ha
en varmebeskyttende strømpe, eller det må benyttes ledning godkjent for tempe-
raturer over 100°C.
Ved elektrisk tilkobling av varmtvannsbereder
skal gjeldende versjon av NEK 400 følges -
ved nyinstallasjon av bereder med 2 kW eller
mer må autorisert elektriker sørge for fast
montasje. Ved rehabilitering/utskiftning av el-
dre beredere kan medfølgende nettkabel m/
plugg benyttes.
VIKTIG
! !
8 9
Forandringer forbeholdes / Subject to change without notice
Garanti
OSO rustfrie trykktanker garanteres fri for material- og/eller fabrikasjonsfeil i 10 år fra kjøpsdato.
El. / utstyr og ventiler garanteres i 2 år - OSO leverer ny eller reparert del fraktfritt til kunde, forutsatt at defekt del leveres fraktfritt OSO innen 2 uker.
Viktig: Ved montering av vannbehandlingsanlegg som tilfører kjemiske midler (inhibitorer) som for eksempel hypokloritt bortfaller garantien.
Garantivilkår:
1. Ved salt-/kloridholdig vann over 50 mg. CI./I., må anode monteres før vann påfylles. Ved salt-/kloridholdig vann over 250 mg. Cl./l., bortfaller garantien.
2. Montasje og service er forskriftsmessig utført (se montasjeanvisning), og vann påfylles før strøm tilkobles.
3. Dersom varmtvannsberederen ikke er i jevnlig bruk fra monteringstidspunkt, må den gjennomspyles med rent vann (åpne varmtvannskranen i minst 15
min.) minst én gang i uken de 4 første ukene etter installasjon.
4. Ved kalkholdig vann over 5dh, garanteres ikke el-kolben. Levetiden forlenges hvis termostat stilles på maks. 65°C, eller kalkoppløser monteres.
5. Feil grunnet feilaktig montasje / reparasjon, frost, overtrykk, overspenning, lynnedslag eller utsettelse for saltdannende prosesser, dekkes ikke av garantien.
6. Originale OSO reservedeler må benyttes. Laboratorievurdering av evt. skade kan bestilles.
MONTASJE - VIKTIG:
1. Berederen skal monteres i rom med sluk. Vannstopp-ventil med føler må ellers monteres.
2. Benkberedere skal i tillegg til pkt. 1 ha vanntett spillbakke og ha adkomst som sikrer tilgang til ventiler og elektrisk utstyr.
3. Inngående KV-trykk bør ha maxtrykk på 0,6 MPa (6 bar). Hvis høyere må trykkreduksjonsventil monteres.
4. Sikkerhetsventilens overløpsrør skal være frostfritt, uavstengbart og minst 18 mm. innv., med fall til sluk.
NB: Følgeskadeansvar gjelder kun når dette er fulgt. OSO anbefaler at montering utføres av aut. rørlegger.
GENERELL BRUK - VIKTIG:
Dette apparat er ikke ment for bruk av personer (inkludert barn) med reduserte fysiske eller psykiske evner, eller mangel på erfaring og kjennskap til apparatet,
med mindre de har blitt gitt instruksjoner eller opplæring vedrørende bruk av apparatet av en person som er ansvarlig for deres sikkerhet.
Barn bør observeres og instrueres til å ikke leke med apparatet.
Garantibestemmelser
ISO 9001:2008 • ISO 14001:2004 • OHSAS 18001:2007
9
Forandringer forbeholdes / Subject to change without notice
Unpacking and installation guide
Warning: Read instructions before lling water!
1. Unpacking
Place unit on its back. Remove cardboard box. Fit the
mixing valve and adjustable feet (supplied). Do not tighten
thevalveuntiltheCwandHwpipeshasbeentted.The
valve can be rotated 360°.
2. Chloridic water
Allunitsaredeliveredwithafactoryttedanode.
Withanodettedthewarrantyallowschloridiccontentin
the water up to 250 mg Cl/l.
3. Installing the unit
Place unit in room with gully. Make sure the water heater
is installed level and stable by adjusting the supplied feet.
Ensure there is at least 80 cm. clear space in front of the
electric centrals for service purposes. Fit the supplied
pressure/temperature gauge to the designated 1/2”
connection (see system suggestions on page 10-12).
4. Pipe connection - mixing valve
Cw/Hw: Rotate the mixing valve to the desired position.
Insert Cw and Hw feed pipes (ø15 mm) into the pressure
cone connections and tighten nuts (50 Nm). Tighten the
mixing valve nut (32 mm) Adjusting the mixing valve, see
page 13. For further pipe connections see system
suggestions on page 10-12. Connection dimensions are
found in Technical data table on page 13.
5. Safety valves
EPC 300, EPCI 360:SV29barsafetyvalvefactorytted
to the upper vessel, SV 3 bar safety valve is supplied and
mustbettedtothelowervessel.
EPTC 400, EPTRC 400: T&P (temperature & pressure)
releasevalvefactoryttedtouppervessel,SV3bar
safetyvalveissupplied,mustbettedtothelowervessel.
Overowpipefromsafetyvalvesmustbeuninterruptable
and frost free to gully, installed at a declining angle. The
safetyvalvettedtothelowervesselcanberemovedand
ttedinanotherpositioninthecircuitiftheconnectionisneededforpipetting.Thesafetyvalvemustthenbettedinan
uninterruptable connection with the lower vessel.
6. Electrical wiring - el. centrals
Allinternalwiringisfactorytted.Anauthorizedelectricianisrequiredtotthepowersuppliestotheelectriccentralsas
shown on page 11. When connecting both lower electric centrals (EPCI & EPTC) an external junction box must be used.
Important: All electrical work must be performed by an approved installer.
All power supply cables must be tted with a suitable strain relief bushing.
IMPORTANT: Fill with water before power on!
7. OSO FIX PV12 or MX18 control centres for simplied tting (optional)
Tobettedonthewall,oneithersideoftheEPC.Containscirculationpump,shuntvalve(MX),microbubbleairseparator
anda12/18l.expansionvessel,allpreassembledinaninsulatedcabinet.Offersaquick,simpleandtidyinstallation.
PV/MX is sold separately.
8. Re-examination - annual inspection
Whenthesystemistted,checkallconnectionsforleaks.Repeatafterapprox.1weekinservice,thenannually.
Safetyvalvesmustbetestedannuallybyopeningthevalvestoensurewaterowsfreely.Openvalvebyturningknobclock-
wise. Keep turning clockwise to shut valve. Important: Safety valves must never be plugged or blocked!
Electric centrals
Annual inspection: Disconnect all power supplies before removing el. central cover. Wiring must be inspected and
all screws tightened. Make sure internal wires are not damaged. If any electrical component is damaged or broken it
mustbereplacedwithoriginalsparepartsofthesamespecicationbyanauthorizedelectrician.Retel.centralcover
before turning power back on. Wiring diagrams see page 14.
OSO FIX
pump centrals
0
0
10
20 30 40
50
1
2
3
4
psi
bar
Mixing valve
with Cw feed
pipe
Adjustable feet
3/4” conn.
ALPHA2L 25-60 130
POWER
ON
A
ALPHA2L 25-60 130
POWER
ON
A
PV12
MX18
10 11
Forandringer forbeholdes / Subject to change without notice
System suggestions
EPC 300 low temp. Suggestion for EPC with heat pump
and PV12 pump central.
Supplies domestic hot water from
upper vessel and space heating
from lower vessel.
Coil connection: Tap water 75° right.
Cw
EPTC 400
Heat
pump
EPC 300/360 PV12
Space heating
Cw
Hw
Heat
pump
Hw
Solar panel
EPTC 400 MX 18
Total height - 1665
Safety valve upper - 835
Flow/ret. 1” - 680
Coil 3/4” - 505
Power supply - 550
Power supply - 1170
Coil 3/4” - 225
Flow/ret. 1” - 115
Unit bottom - 0
Unit top - 1585
Total height - 2240
T&P valve - 1175
Flow/ret. 1” - 1020
Flow/ret. 1” - 485
Coil 3/4” - 685
Coil 3/4” - 405
Power supply - 840&915
Power supply - 1470
Coil 3/4” - 225
Coil 3/4” - 335
Flow/ret. 1” - 115
Unit bottom - 0
Unit top - 2155
(tilt height)
(tilt height)
Space heating
ALPHA2L 25-60130
POWER
ON
A
ALPHA2L 25-60130
POWER
ON
A
Conn. cw/hw - 2230
Conn. cw/hw - 1655
Relevant heights [mm]
Top view
EPC 300 HT high temp.
ALPHA2L 25-60130
POWER
ON
A
EPC 300 HT MX18 HT
Space heating
Cw
Hw
Total height - 1660
Safety valve upper - 825
Flow/ret. 1” - 660
Coil 3/4” - 330
Power supply - 400/440
Power supply - 1090
Coil 3/4” - 220
Flow/ret. 1” - 110
Unit bottom - 0
Unit top - 1570
(tilt height) Conn. cw/hw - 1650
Relevant heights [mm]
Top view
Suggestion for EPC HT with MX18 HT pump central.
Supplies domestic hot water from upper vessel and high temp. space
heating from lower vessel. Coil connection: Tap water 75° right.
EPCHTcanatwillbereconguredtoalowtemperaturesysteminclu-
ding a heat pump if desired (layout as above) - contact OSO for details.
MX18 HT
Must be shunted for
underoor heating
11
Forandringer forbeholdes / Subject to change without notice
Cw
EPTC 400
Heat
pump
EPC 300/360 PV12
Space heating
Cw
Hw
Heat
pump
Hw
Solar panel
EPTC 400 MX 18
Total height - 1665
Safety valve upper - 835
Flow/ret. 1” - 680
Coil 3/4” - 505
Power supply - 550
Power supply - 1170
Coil 3/4” - 225
Flow/ret. 1” - 115
Unit bottom - 0
Unit top - 1585
Total height - 2240
T&P valve - 1175
Flow/ret. 1” - 1020
Flow/ret. 1” - 485
Coil 3/4” - 685
Coil 3/4” - 405
Power supply - 840&915
Power supply - 1470
Coil 3/4” - 225
Coil 3/4” - 335
Flow/ret. 1” - 115
Unit bottom - 0
Unit top - 2155
(tilt height)
(tilt height)
Space heating
ALPHA2L 25-60130
POWER
ON
A
ALPHA2L 25-60130
POWER
ON
A
Conn. cw/hw - 2230
Conn. cw/hw - 1655
Suggestion for EPTC with heat
pump and solar panel. The system
requiresaMX18pumpcentral.
Supplies domestic hot water from
upper vessel and space heating
from lower vessel.
Coil connection: Tap water 75°
right, heat source(s) 90° left.
EPTC 400
Top view
Heat
pump
Cw
EPTC 400
Space heating
Cw
Hw
Hw
Solar panel
Heat
pump
EPTRC 400 MX 18
EPCI 360 PV 12
ALPHA2L 25-60130
POWER
ON
A
ALPHA2L 25-60130
POWER
ON
A
Space heating
Total height - 1990
Safety valve upper. - 725
Flow/ret. 1” - 580
Coil flow 3/4” - 1400
Coil ret. 3/4” - 800
Power supply - 345&420
Power supply - 1635
Flow/ret. 1” - 115
Unit bottom - 0
Unit top - 1910
Total height
2240
T&P
valve - 975
Flo/ret.1” - 830
Flo/ret.1” - 465
Coil 3/4”- 1650
Coil 3/4”- 1050
Coil 3/4” - 665
Coil 3/4” - 385
Power
supply - 710
Power
supply - 1885
Coil 3/4” - 225
Coil 3/4” - 335
Flo/ret.1” - 115
Unit bottom - 0
Unit
top - 2155
(tilt height)
(tilt height)
Conn. cw/hw - 1980
Conn. cw/hw - 2230
EPCI 360
Suggestion for EPCI with heat
pump and PV12 pump central.
Supplies domestic hot water from
upper vessel and space heating
from lower vessel.
Coil connection: Heat source(s)
90° left.
Relevant heights [mm]
Top view
System suggestions
12 13
Forandringer forbeholdes / Subject to change without notice
Heat
pump
Cw
EPTC 400
Space heating
Cw
Hw
Hw
Solar panel
Heat
pump
EPTRC 400 MX 18
EPCI 360 PV 12
ALPHA2L 25-60130
POWER
ON
A
ALPHA2L 25-60130
POWER
ON
A
Space heating
Total height - 1990
Safety valve upper. - 725
Flow/ret. 1” - 580
Coil flow 3/4” - 1400
Coil ret. 3/4” - 800
Power supply - 345&420
Power supply - 1635
Flow/ret. 1” - 115
Unit bottom - 0
Unit top - 1910
Total height
2240
T&P
valve - 975
Flo/ret.1” - 830
Flo/ret.1” - 465
Coil 3/4”- 1650
Coil 3/4”- 1050
Coil 3/4” - 665
Coil 3/4” - 385
Power
supply - 710
Power
supply - 1885
Coil 3/4” - 225
Coil 3/4” - 335
Flo/ret.1” - 115
Unit bottom - 0
Unit
top - 2155
(tilt height)
(tilt height)
Conn. cw/hw - 1980
Conn. cw/hw - 2230
Coil connection: Tap water 75° right,
heat source(s) 90° left.
Suggestion for EPTRC with heat
pump and solar panel. The system
requiresaMX18pumpcentral.
Supplies domestic hot water from
upper vessel and space heating
from lower vessel.
EPTRC 400
Top view
System suggestions
Troubleshooting
1. No space heating: Check that cirkulation pump is running. Remove any air in the system/radiators. Check return valve settings.
2. Not enough Hw: Open mixing valve fully. Check power supply. Press ‘reset’-button on thermostat (disconnectpowersupplyrst).
Check elements. Check entire system for leaks.
3. Not enough heat: Check circulation pump - turn pump axle. Check power supply and thermostats. Remove any air from the system.
4. SV 3 bar leaking: Safety valve may need replacing. Or expansion vessel is defect - if water is coming out of air valve.
5. SV9 / PT15 leaking: Cw pressure above 6 bar: Fit reduction valve, and expansion vessel if necessary. Replace valve or lower temp.setting
6. Leaking: Inspect all pipe connections. Turn power off, check elements. The wessel itself is rarely the cause.
Important technical information
• Operating pressure upper vessel max 9 bar. Recommended 6 bar. Test pressure 15 bar.
• Operating pressure lower vessel max 3 bar. Test pressure 4,5 bar.
•Ifinletwaterpressureisabove6baritisrecommendedthatareductionvalveistted.
•Ifthewaterhasachloridiccontentabove50mg.Cl/l.ananodemustbetted(see’Optionalparts’inpage13).
•Max.approvedwatertemperature98°C.Max.underoorheatingwatertemperature55-60°C.
•Repairstopipingandelectricequipmentmustbeperformedbyanauthorizedinstaller.Useonlyoriginalspareparts.
• If cold water supply is shut off, turn off power to unit. Failure to comply will void guarantee.
Contact your supplier/installer when problems.
OSOrecommendsthattheinstallationisperformedbyanauthorizedinstaller.
Electricalinstallationmustbeperformedbyanauthorizedinstaller.
13
Forandringer forbeholdes / Subject to change without notice
Spare parts/optional parts - technical data
Order no. - el. std. + coil heating area Dia x height mm Conn. Cw/Hw Conn. ow-ret. Conn. coil Vol. l. upper/lower Weight m³ Prod. No.
EPC 300 - 3+9 kW + coil 0,8m² ø580 x 1670 H ø15mm 4 x 1” 3/4” 170/120 71 kg 0,58 800 0266
EPC 300 HT - 3+15 kW + coil 0,7m² (high temp.) ø580 x 1670 H ø 15mm 4 x 1” 3/4” 180/120 75 kg 0,60 800 0268
EPCI 360 - 3+15 kW + coil 1,8m² ø580 x 1990 H ø15mm 4 x 1” 3/4” 240/110 88 kg 0,68 800 0277
EPTC 400 - 3+15 kW + coil 0,8+0,6m² ø580 x 2250 H ø15mm 6 x 1” 3/4” 210/190 95 kg 0,77 800 0279
EPTRC 400 - 3+9 kW + coil 1,8+0,8+0,6m² ø580 x 2250 H ø15mm 6 x 1” 3/4” 240/160 106 kg 0,77 800 0281
OSO FIX PV12 and MX12/18 pump centrals are available for easy and tidy installation, contact your supplier.
Technical data
Part
FIX PV12
FIX MX18 LT
FIX MX18 HT
AKT
MX-regulator
AR I
TTS
AX 12
RV 20
KO 20
VK 55°
RG 5/4” - 4,5kW
AN 3/4”
Description
Control centre with expansion vessel & air release valve
Control centre with exp. vessel, shunt valve & air release valve
Control centre with exp. vessel, shunt valve & air release valve
Constant temperature sensor
Kit for MX - Outdoor temperature control curve
Cw feed pipe anode kit for chloridic water (Cl > 50 mg/l.)
3 phase thermostat
Expansion vessel 12 ltr.
Pressure reduction valve with bypass
Limescale dissolver
Electric heating cable
Element 230V 2 tubes - for both el. centrals
Anode for chloridic water (Cl > 50 mg/l.)
Suited for
Space heating system
Space heating low temp.
Space heating high temp.
Shunt valve Danfoss
MX 18
For 80-120-150-200&300 ltr.
Upper el. central
Consumption hot water
Benetsentiresystem
For cw feed pipe ø5-22 mm
Hw feed pipes
All units
All units
Suited for
Upper el. central
EPCI & EPTC lower el. central
EPC og EPTRC lower el. entral
Upper el.central all units + lower in EPC HT
EPC, EPCI
EPTC, EPTRC
EPC and EPCI
EPTC and EPTRC
Space heating system
EPC, EPCI
EPTC, EPTRC
All units
EPC and EPCI
EPTC and EPTRC
Part No.
801.3527
801.3524
801.3532
855.0272
801.5814
801.5381
801.5803
801.3573
801.5758
981.5484
801.3909
801.5189
801.5367
Part
RG 5/4” - 3kW
RG 5/4” - 7,5kW
RG 5/4” - 9kW
TS2
TSL
TSL98
SV2 9 bar
PT 15 9 bar 90-95°C
SV 15 3 bar
UX 15
UXT 15
UX 22
TM
HT
Description
Element 230 V 1 tube
Element 230V 3-phase 3 tubes
Element 230V 3 phase 3 tubes
Standard thermostat 60-90°C
Low temperature thermostat 30-60°C
Low temp. thermostat 30-60°C with 98°C cut-off
Safety valve 1/2”
Safety valve 1/2”
Safety valve low pressure 1/2””
Topttedmixingvalvewith15mmpipeconnections
Thermostatic mixing valve with 15 mm. pipe connections
Optional mixing valve with 22 mm pipe connections
Pressure gauge
Hydrothermometer (pressure- and temp. gauge)
Part No.
801.5192
801.5187
801.5194
801.5823
801.5892
801.5897
801.5741
801.5738
92 112
801.5729
801.5755
801.5751
801.5832
970.5566
Optional parts
Spare parts
Hw Cw
45
mm ø 15 pipe
1/2” R
UX/UXT
Nut
Pressure cone
Mixing valve
-Off
+On
A
Temperature settings mixing valve
The water temperature from the water heater to
the taps is adjusted with knob A.
Important: Start by turning knob A fully counbter-
clockwise (towards +). Then turn A as described
in the diagram (right) to select the preferred
water temperature.
Adjusting the valve does not affect the water
temperature in the water heater, which is
factory set at 75°C to avoid bacterial growth /
legionella.
30
35
40
45
50
55
60
65
70
75
80
85
0
1/4
1/2
3/4
Mixed temperature [°C]
Turns clockwise
Cold water
temperature: 8-10°C
UX
&
UXT
65°C
75°C
Thermostat
seng:
85°C
Packing box
14 15
Forandringer forbeholdes / Subject to change without notice
Wiring diagrams (authorized electrician only)
1. Lower el. central: EPC and EPTRC: 9 kW, 230V 3 ph. EPCI and EPTC: 2x7,5 kW 230V. 3 ph. internally conn. from factory
2. Effect input: 400V 3 phase - connect as shown above (lower el. central only).
3. Selectable effect: EPC & EPTRC: 3, 6 or 9 kW in lower el. central by removing/moving jumpers, wiring options as shown above.
EPC HT, EPCI & EPTC: 2,5, 5, 7,5, 10, 12,5 or 15 kW effect selectable by following wiring options above.
4. Standard thermostat: TS2 60-90° adjust to preferred temp. (upper el. central). Recommended min. 65°C to prevent bacterial growth.
5. Lo temp. thermostat: EPC & EPCI: TSL 30-60°C - EPTC and EPTRC: TSL98 30-60°C, for low temp. space heating.
6. Main power supply: Insert mains supply cable through inlet next to el. central. Use a suitable angular strain relief bushing.
7. Upper el. central: 3kW, 230V - 1 ph. 1 tube element. Thermostat 60-90°C. Factory set at 75°C. Important: Water in before power on.
8. Circulation pump: 230V-1ph.Insertpowercableintoslotinpump.Enginefailsafeswitchnotrequired.Important: Water in before power on.
9. Room temp. controls: 230V-1 ph. to shunt valve thermo motor. Outside temp. sensor can control main central effect with heat pump.
10. Important: Water in before power on. Tighten all el. connections. Repeat after 3 months, then annually.
Selectable effect input/output and temperatures - Water in before power on!
Lower el. central - conn. as shown. Red text: - EPC & EPTRC - Blue text: EPC HT, EPCI & EPTC (tted with 2 identical lower el. centrals)
TS2
RG 5/4”
3 kW
element
3 kW 230V 1-ph.
Upper el. central
1 3
4
RESET
1
2
1 3
4
RESET
1
2
El inn
5/4”R
1 3
4
RESET
1
2
1 3
4
RESET
1
2
El inn
5/4”R
1 3
4
RESET
1
2
1 3
4
RESET
1
2
El inn
5/4”R
1 3
4
RESET
1
2
1 3
4
RESET
1
2
El inn
5/4”R
1 3
4
RESET
1
2
1 3
4
RESET
1
2
El inn
5/4”R
3 kW
230V 1-ph.
2,5 kW
230V 1-ph.
9 kW
230V 3-ph.
7,5 kW
230V 3-ph.
6 kW
230V 1-ph.
5 kW
230V 1-ph.
9 kW
400V 3-ph.
7,5 kW
400V 3-ph.
RG 5/4” element
RG 5/4” element
RG 5/4” element RG 5/4” element
RG 5/4” element
Std. setup
from factory
Use as middle
conductor for
400V 1-phase
Applies for
upper central
on all models.
Not in use Not in use
Cables
supplied
separately
Use as middle
conductor for
400V 1-phase
Use as middle
conductor for
400V 1-phase
Must be followed: Unitswitheffect2kWorhighermustbettedwithanuninterruptedpowersupply.The unit must be connec-
tedtoadoublepolecircuitbreakerasspeciedinlocalregulations.Thiscanbefacilitatedbyusingasuitablecircuitbreakerin
accordance with IEC/EN 60898. When connecting both lower electric centrals (EPCI & EPTC) an external junction box must
be used.
All power supply cables must be tted with a suitable strain relief bushing.
If power supply cables could get in contact with the water heater inner vessel the wire(s) must have a heat resistant line protector
or be of a quality with a rating higher than 100°C.
1 3
2
1
2
4
RESET
L
+ ÷
N
Power supply
15
Forandringer forbeholdes / Subject to change without notice
Warranty
ISO 9001:2008 • ISO 14001:2004 • OHSAS 18001:2007
Guarantee - Unvented hot water cylinder
The OSO stainless steel inner vessel is guaranteed against material defect or manufacturing faults for a period of 10 years from the date of purchase.
Important: When installing water treatment equipment adding chemicals (inhibitors) such as hypochlorite the warranty is void.
All other parts including, but not limited to factory tted electrical elements (damage caused by lime scale excluded), thermostats and valves are guaranteed against material defects or
manufacturing faults for 2 years from the date of purchase. In the event of a replacement component being required OSO Hotwater will supply such part(s) free of charge and freight
paid, on condition that the defective component is delivered, fright paid to OSO Hotwater within 2 weeks of written notice being given to OSO Hotwater of the defect. Such replacement
parts shall be guaranteed under the terms of this guarantee to the unexpired period of the aforementioned 2 year period.
This warranty is conditional upon the OSO cylinder being installed in compliance with the OSO Installation & Maintence Instructions, all current legislation, codes of practice and regula-
tions governing the installation of unvented hot water cylinders in force at the date of installation and provided that:
1. The water supply to the cylinder shall be in accordance with European Council Directive 98/83 EC at the date of installation and not be fed from a private water supply. Pay special
attention to: Chloride content: Max. 250 mg/l
Sulphate content: Max. 250 mg/l
Combination Chloride/sulphate: Max. 300 mg/l (in total)
2. The OSO cylinder is lled with water before turning the electricity supply on to the heater elements.
3. If the newly tted water heater is not in regular use then it must be ushed through with fresh water for at least 15 minutes (open at least one hotwater tap) once per week, during a
period of at least 4 weeks.
4. The mains water supply complies with EU standards current at the date of installation and is not fed with water from a private supply.
5. The OSO unvented cylinder has not been modied in any way other than by OSO Hotwater and is only used for the storage of potable water.
6. No factory tted parts have been removed for unauthorised repair or replacement.
7. Defects caused by frost, excess pressure, salt dehardner process, trancient voltage, lightning strikes or incorrect installation, repair or use, are not covered by this warranty. A labora-
tory evaluation of possible defects can be ordered by the user, however the user must pay for this where the above mentioned conditions have not been fullled. Evidence of the
purchase date and the date of supply must also be submitted with your claim.
This guarantee does not confer any rights other than those expressly set out above and does not cover any claims for consequential loss or damage. This guarantee is offered as an extra
benet and does not affect your statutory rights as a consumer.
IMPORTANT WHEN FITTING UNIT:
1. The water heater should be installed in a room equipped with gully. Otherwise a water shut-off valve with sensor must be tted.
2. Maximum cold water inlet pressure is 6 bar. A pressure reduction valve must be tted if necessary.
3. The overow pipe from the safety valve must be frost free, uninterruptable and have an inner diameter of at least 18 mm. It must be led to a gully at a declining angle .
Please note: Manufacturer responsibility for any consequential damage only applies when the above statements has been followed. OSO recommends that the water heater is tted by
authorized personnell.
GENERAL USE - IMPORTANT:
This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been
given supervision or instruction concerning use of the appliance by a person responsible for their safety.
Children should be supervised to ensure that they do not play with the appliance.
OSO HOTWATER AS
Industriveien 1, P.O. Box 112, N-3300 Hokksund, Norway
Tel.: +47 32 25 00 00 • Fax: +47 32 25 00 90
Made in Norway
ISO 9001:2008 • ISO 14001:2004 • OHSAS 18001:2007
This manual suits for next models
5
Table of contents
Languages:
Other OSO Water Heater manuals
Popular Water Heater manuals by other brands
HTP
HTP SuperStor Ultra Installation start-up maintenance
Aqua-Hot
Aqua-Hot AHE-100-02S -12 VDC owner's manual
Hatco
Hatco MC-10 Replacement parts list
Siemens
Siemens 9001071773 Installation and operating instructions
Chromalox
Chromalox PD444-2 installation instructions
A.O. Smith
A.O. Smith BTI 120 Installation & operation manual
REMKO
REMKO PWB 50 Operation Technology
NJ
NJ CH 01 instruction manual
Seisco
Seisco RA-14 owner's manual
Riello
Riello RBS 1S Series Installation, operation and maintenance manual
Ariston
Ariston Super Bravo 125 Installation and user guide
Solahart
Solahart GAS BOOSTED SOLAR WATER HEATER Installation and owner's manual
