Outside living industries Ubbink ocea Quick start guide

• Notice de montage

• Montageanleitung

• Opbouwinstructie

• Note of assembly

• Prospecto de montaje

• Avviso di montaggio

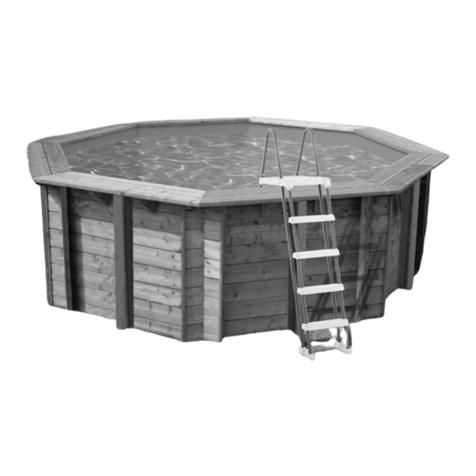

430 - H120 cm

PISCINES ZWEMBADEN POOLS SWIMMING POOLS PISCINAS PISCINE

NOTICE 430 - H120-2017.indd 2 15.12.16 13:47

• Avertissement

• Warnhinweis

SECURITE

la sécurité de vos enfants ne dépend que de vous ! Le risque est maximum lorsque les enfants ont moins de 5 ans.

L’accident n’arrive pas qu’aux autres ! Soyez prêt à y faire face !

surveillez et agissez :

• L’utilisation d’un kit piscine implique le respect des consignes de sécurité décrites dans la notice d’entretien

et d’utilisation. Le non-respect des consignes d’entretien peut engendrer des risques graves pour la santé,

notamment celle des enfants

• la surveillance des enfants doit être rapprochée et constante ;

• désignez un seul responsable de la sécurité ;

• renforcez la surveillance lorsqu’il y a plusieurs utilisateurs dans la piscine ;

• imposez un équipement personnel de flottaison (personne ne sachant pas nager) ;

• apprenez à nager à vos enfants dès que possible ;

• mouillez nuque, bras et jambes avant d’entrer dans l’eau ;

• apprenez les gestes qui sauvent et surtout ceux spécifiques aux enfants ;

• interdisez le plongeon ou les sauts en présence de jeunes enfants ;

• interdisez la course et les jeux vifs aux abords de la piscine ;

• n’autorisez pas l’accès à la piscine sans gilet ou brassière pour un enfant ne sachant pas bien nager et non accompa-

gné dans l’eau ;

• pensez à enlever l’échelle bois extérieure après chaque utilisation afin de supprimer l’accès de votre piscine hors

surveillance.

• ne laissez pas de jouets à proximité et dans le bassin qui n’est pas surveillé ;

• maintenez en permanence une eau limpide et saine ;

• stockez les produits de traitement d’eau hors de la portée des enfants ;

• n’utilisez pas d’objets coupants ou pointus dans la piscine (pouvant endommager le liner).

• ne mettez jamais de produits de traitement directement dans l’eau (cela pourrait provoquer des tâches sur le liner).

• Interdire l’accès au bassin en cas de détérioration du ou des systèm(s) de filtration

• toutes les filtrations suivent la norme EN 60335-2-41 (France : NF C15-100) stipulant que tout appareil électrique

installé à moins de 3,50m du bassin et librement accessible doit être alimenté en très basse tension 12V. Tout appareil

électrique alimenté en 220-240 VAC doit être situé à au moins 3,50m (fiche de prise) et 2,00 m (appareil électrique)

du bord du bassin. Demandez l’avis du fabricant pour toute modification d’un ou plusieurs éléments du système de

filtration.

• La pompe de filtration doit être alimentée par un circuit comportant un dispositif à courant différentiel résiduel

(DDR), de courant différentiel de fonctionnement assigné ne dépassant pas 30mA (Pompe pour piscine de classe I).

• Lorsque le le câble d`alimentation électrique es endommagé, il doit être remplacé par le fabricant, son représentant

due service clientèle ou une personne qualifiée afin d´eviter tout danger.

• Surveiller la boulonnerie et la visserie (par exemple: traces de rouille) lorsque c’est possible

• Lors des travaux éventuels d’excavation, sécuriser les parois latérales de la fosse.

prévoyez :

• téléphone accessible près du bassin pour ne pas laisser vos enfants sans surveillance quand vous téléphonez ;

• bouée et perche à proximité du bassin ;

• par ailleurs, certains équipements peuvent contribuer à la sécurité :

a) barrière de protection dont le portail sera constamment maintenu fermé (par exemple une haie ne peut être

considérée comme une barrière) ;

b) couverture de protection manuelle ou automatique correctement mise en place et fixée ;

c) détecteur électronique de passage ou de chute, en service et opérationnel ;

mais ils ne remplacent en aucun cas une surveillance rapprochée ;

en cas d’accident :

• sortez l’enfant de l’eau le plus rapidement possible ;

• appelez immédiatement du secours et suivez les conseils qui vous seront donnés ;

• remplacez les habits mouillés par des couvertures chaudes ;

• mémoriser et afficher près de la piscine les numéros de premiers secours :

- N° urgence européen : 112

- Centre antipoison

SICHERHEIT

Beobachten und handeln Sie:

• Halten Sie bei der Nutzung des Schwimmbads die Sicherheitsvorschriften in der Pflege- und Gebrauchsanleitung ein.

Die Nichteinhaltung der Pflegevorschriften kann zu schweren Gesundheitsgefahren vor allem für Kinder führen.

• Die Beaufsichtigung der Kinder muss in unmittelbarer Nähe und konstant stattfinden.

• Beauftragen Sie bitte nur eine einzige Person mit der Sicherheit des Schwimmbades.

• Verstärken Sie die Beaufsichtigungsmaßnahmen, wenn mehrere Personen das Schwimmbad benutzen.

• Schreiben Sie die Benutzung von individuellen Schwimmhilfen vor (für Personen, die nicht schwimmen können).

• Bringen Sie Ihren Kindern so früh wie möglich das Schwimmen bei.

• Benetzen Sie vor dem Betreten des Schwimmbades den Nacken, die Arme und Beine mit Wasser.

• Lernen Sie die lebensrettenden Erste-Hilfe-Maßnahmen sowie insbesondere die speziellen Maßnahmen für Kinder.

• Verbieten Sie Kopfsprünge oder Sprünge in Anwesenheit von kleinen Kindern.

• Wettrennen und wilde Spiele sollten am Rand des Schwimmbads untersagt werden.

• Kinder, die nicht gut schwimmen können und alleine das Schwimmbad benutzen, darf der Zutritt nicht ohne

Schwimmweste oder Schwimmflügel erlaubt werden.

• Bitte denken Sie daran, die äußere Holzleiter nach jeder Verwendung wieder zu entfernen, um ein unbeaufsichtigtes

Betreten Ihres Schwimmbades zu verhindern.

• Bitte lassen Sie im unbeaufsichtigten Becken oder in der unmittelbaren Nähe kein Spielzeug zurück.

• Halten Sie das Wasser bitte dauerhaft klar und rein.

• Bitte lagern Sie die Produkte für die Behandlung des Wassers außerhalb der Reichweite von Kindern.

• Bitte verwenden Sie im Schwimmbad keine schneidenden oder spitzen Gegenstände (dies kann zu Beschädigungen

der Schwimmbadfolie führen).

• Behandlungsmittel dürfen keinesfalls direkt ins Wasser gegeben werden (dies kann zu Fleckenbildungen auf der

Schwimmbadfolie führen).

• Aus Sicherheitsgründen ist die Filtergruppe über einen Fehlerstromschutzschalter (FI - Schalter) mit einem

Nennfehlerstrom ≤30 mA zu betreiben.

• Den Swimming Pool nicht benutzen, wenn die Filteranlage beschädigt ist.

• Die Filtergruppe entspricht der Norm EN 60335-2-41, die vorschreibt, dass alle Elektrogeräte, die in weniger als 3,50

m vom Becken installiert werden und frei zugänglich ist, mit einer Kleinspannung von 12 V versorgt werden müssen.

Alle mit 220-240 VAC versorgten Elektrogeräte müssen in einer Entfernung von mindestens 3,50 m (Stecker) bzw. 2

m (Elektrogerät) vom Beckenrand installiert werden. Bitte informieren Sie sich beim Hersteller für jedwede Art von

Änderungen einer oder mehrerer Elemente der Filtergruppe.

• Wenn die Anschlussleitung eines angeschlossenen Elektrogerätes beschädigt wird, muss dieses sofort außer Betrieb

genommen werden, um Gefährdungen zu vermeiden.

• Wenn es möglich ist, die Bolzen und Schrauben kontrollieren (zum Beispiel: auf Rostspuren).

• Bei Baggerarbeiten müssen die Seitenwände abgestützt werden.

Bitte sehen Sie die folgenden Punkte vor:

• ein in der Nähe des Beckens erreichbares Telefon, damit Sie Ihre Kinder beim Telefonieren nicht unbeaufsichtigt

lassen müssen;

• eine Boje und eine lange Stange in der unmittelbaren Nähe des Beckens;

• zudem können bestimmte Ausstattungen die Sicherheit erhöhen:

a) eine Schutzbarriere, deren Tür ständig verschlossen gehalten wird (eine Hecke ist beispielsweise nicht als Sperre

anzusehen);

b) eine korrekt angebrachte und befestigte manuelle oder automatische Schutzabdeckung;

c) ein elektronischer Sensor mit akustischer Warnung bei dem Passieren bzw. Sturz von Personen, in eingeschaltetem

und betriebsbereiten Zustand;

Hinweis: diese Ausstattungen können helfen, ersetzen aber nicht die erforderliche persönliche Beaufsichtigung des

Schwimmbades.

Bei einem Unfall:

d) holen Sie das Kind so schnell wie möglich aus dem Wasser;

e) rufen Sie umgehend den Rettungsdienst an und befolgen Sie die Ihnen erteilten Anweisungen;

f) tauschen Sie die nasse Kleidung des Kindes durch warme Decken aus;

g) lernen Sie die Notrufnummern auswendig und hängen Sie sie auch in der unmittelbaren Nähe des Schwimmbades

auf:

- Europäische Notrufnummer: 112

- Giftnotruf

AVANT PROPOS

Le bois, composant principal des piscines UBBINK®est un matériau vivant, susceptible de se déformer en cas de stockage dans de mauvaises conditions. Prenez soin de stocker les éléments en bois à plat dans un local frais et ventilé à

l’abri du soleil et des intempéries.

• Avant l’assemblage, supprimer les éventuelles échardes des éléments en bois avec du papier abrasif».

• Les fentes, les noeuds et les cassures de petites tailles au niveau des languettes n’altèrent en rien la résistance mécanique du bois. Ils ne peuvent en aucun cas faire l’objet de réclamations.

Ne pas boucher les fissures avec du mastic ou tout autre matériau.

• Il est recommandé de vous faire assister par un professionnel pour le montage.

• la margelle est un élément de finition. Il est formellement interdit de courir ou de s’asseoir dessus.

• le filtre doit être installé impérativement au dessous du niveau d’eau.

VORWORT

Bei dem Holz, einem der Hauptbestandteile der Schwimmbäder von UBBINK®, handelt es sich um einen lebendigen Werkstoff, der sich im Falle einer Lagerung unter schlechten oder unvorteilhaften Bedingungen verformen kann.

Achten Sie bitte darauf, die Holzelemente flach in einem kühlen und gelüfteten Raum vor Sonnenbestrahlung und Witterungseinflüssen geschützt aufzubewahren.

• Schleifen Sie bei der Montage die Kanten der Holzelemente mit einer Feile oder mit Schmirgelpapier ab, um eventuell vorhandene Splitter zu entfernen.

• Die Spalten, Astlöcher und Bruchstellen mit geringen Ausmaßen in Höhe der Leisten wirken sich auf die mechanische Festigkeit des Holzes keinesfalls beeinträchtigend aus. Diese Veränderungen können im Rahmen von

Produktreklamationen auf keinen Fall geltend gemacht werden. Die Risse dürfen nicht mit Bindemitteln oder anderen Materialien verschlossen werden.

• Wir empfehlen Ihnen für die Montagearbeiten auf die Unterstützung eines Fachmannes zurückzugreifen.

• Bei der Einfassung handelt es sich um ein Fertigelement. Es ist ausdrücklich verboten, auf diesem Element zu laufen oder sich auf dieses Element zu setzen.

• Der Filter muss unbedingt unter der Wasserstandslinie installiert werden.

A lire attentivement et à conserver pour consultation ultérieure

Bitte genau durchlesen und zum späteren Nachschlagen aufbewahren

NOTICE 430 - H120-2017.indd 3 15.12.16 13:47

• Onderhoud & Veiligheid

• Maintenance and Safety Notice

VEILIGHEID

• Het gebruik van een zwembadkit impliceert de naleving van de veiligheidsvoorschriften in de onderhouds- en

gebruikshandleiding. De niet-naleving van de onderhoudsvoorschriften kan ernstige gezondheidsrisico’s veroorzaken,

vooral voor kinderen.

• houd toezicht en treed zo nodig op;

• houd continu en van dichtbij toezicht op kinderen;

• wijs één persoon aan als verantwoordelijke voor de veiligheid;

• wees extra alert als er meerdere mensen van het zwembad gebruik maken;

• stel het gebruik van persoonlijke drijfmaterialen verplicht (bij personen die niet kunnen zwemmen);

• zorg dat uw kinderen zo snel mogelijk leren zwemmen;

• bevochtig uw nek, armen en benen voordat u zich in het water begeeft;

• doe een EHBO-cursus en besteed bijzondere aandacht aan de speciaal op kinderen gerichte technieken;

• verbied duiken en springen als er jonge kinderen bij zijn;

• verbied rennen en uitbundige spelletjes rondom het zwembad;

• ontzeg kinderen die niet kunnen zwemmen de toegang tot het zwembad indien ze geen zwemvest of armbandjes

dragen en niet worden begeleid;

• vergeet niet de houten trap aan de buitenzijde te verwijderen na elk gebruik, om zo de toegang tot het zwembad

zonder toezicht onmogelijk te maken;

• laat geen speelgoed rond of in het zwembad slingeren zonder toezicht.

• zorg altijd voor helder water van goede kwaliteit;

• sla de waterbehandelingsproducten buiten bereik van kinderen op;

• de bovenrand van het zwembad dient slechts ter afwerking. Het is ten strengste verboden erop te lopen of te zitten.

• voeg nooit behandelingsproducten direct aan het water toe (dit kan vlekken op de binnenwand veroorzaken).

• de filterinstallatie dient onder alle omstandigheden te zijn aangesloten op een met een 30 mA-aardlekschakelaar

beschermde voeding.

• Gebruik het zwembad niet als de filterinstallatie beschadigd is.

• alle filterinstallaties dienen in overeenstemming te zijn met de norm EN 60335-2-41, die bepaalt dat vrij toeganke-

lijke apparaten op laagspanning (12V) moeten werken als ze zich op minder dan 3,50 m van het zwembad bevinden.

Apparaten die werken op 220-240 VAC moeten minstens 3,50 m van de rand van het zwembad verwijderd zijn. Vraag

advies aan de fabrikant alvorens wijzigingen aan te brengen aan de filterinstallatie of elementen ervan.

• Indien mogelijk regelmatig de bouten en schroeven controleren (bijvoorbeeld: roestsporen).

• Beveilig de zijwanden tijdens de graafwerkzaamheden.

Zorg voor:

• een telefoon in de buurt van het zwembad, zodat u uw kinderen niet zonder toezicht hoeft achter te laten als u belt;

• een reddingsboei en een lange stok vlakbij het bad;

• overige uitrustingen die een bijdrage kunnen leveren aan de veiligheid:

a) een toegangshek waarvan de poort continu gesloten dient te zijn (een heg kan bijvoorbeeld niet als afsluiting

worden beschouwd);

b) een correct geïnstalleerde zwembadafdekking (handmatig of automatisch);

c) een correct aangesloten elektronische bewegings- of val-sensor,

hoewel een dergelijk apparaat nooit persoonlijk toezicht kan vervangen;

Bij ongelukken:

• haal het kind zo snel mogelijk uit het water;

• bel onmiddellijk voor hulp en volg de raad die u krijgt;

• trek het kind de natte kleren uit en wikkel het in warme dekens;

• leer de telefoonnummers van de eerste hulp uit uw hoofd en hang deze in de buurt van het zwembad op:

- Europees alarmnummer: 112

- Nationaal Vergiftingen Informatie Centrum

SAFETY

The safety of your children is entirely your responsibility! The risk is greatest with children under 5 years old.

Accidents do not just happen to other people! Be ready to deal with them!

be vigilant and take action:

• When using the swimming pool it is essential to comply with the safety procedures described in the handbook on

maintenance and use. Failure to follow instructions regarding maintenance may endanger life, especially where

children are concerned.

• children should be closely supervised at all times;

• designate one person to be responsible for safety;

• have extra supervision when the pool is being used by several children;

• make sure that there is equipment to keep anyone who cannot swim afloat;

• tteach your children to swim as early as possible;

• wet your neck, arms and legs before getting into the water;

• learn life-saving techniques, especially those specifically used for children;

• do not allow diving or jumping in near young children;

• do not allow running or boisterous games around the edges of the pool;

• do not allow any child who is not a strong swimmer and is unaccompanied to get into the pool without

a life jacket on;

• it is a good idea to remove the outside wooden ladder each time you have finished using your pool so that there is no

unsupervised access;

• do not leave any toys near or in the pool if it is not being supervised;

• keep the water crystal clear and sanitised;

• store water treatment products out of reach of children;

• do not use any sharp or pointed object in the pool (which may damage the liner);

• never put treatment products directly into the water (this may cause staining on the liner);

• It is essential that the electrical appliances must be operated with an earth leakage circuit breaker (RCD) with a rated

fault current of ≤30 mA.

• Do not allow anyone to go into the pool if the filtration system(s) is (are) not functioning properly.

• All the filters conform to safety standard EN 60335-2-41 (France : NF C15-100) which stipulates that all electrical

appliances installed at less than 3.5m from the pool and freely accessible must run on a very low power supply 12V.

All electrical appliances that run on 220-240 VAC must be situated at least 3.5m (appliance) and 2,00m (plug) from

the edge of the pool. Seek advice from the manufacturer regarding any changes to one or more elements of the

filtration system.

• A Replacement of the net cable is not possible. In order to avoid any hazards, the electrical appliance must be taken

out of operation in case the connecting cable gets damaged.

• Where possible check the bolts and screws (e.g. for any signs of rust).

• During the excavation phase make sure that the side walls are secured.

In your planning:

• the telephone should be positioned near the pool so that you can supervise your children whilst you are on the phone;

• an Inflatable ring and a pole should be kept near the pool;

• moreover, certain types of equipment may contribute to safety;

a) there should be a protective barrier with the gate always kept shut (e.g. a hedge cannot be regarded as a barrier);

b) a manual or automatic cover should be correctly in place and secured;

c) an electronic detector which picks up anyone going in or falling in should be fitted and operating

but this does not in any way replace close supervision;

If an accident occurs:

• get the child out of the water as fast as possible;

• call for help immediately and follow the advice you are given;

• remove wet clothing and wrap in warm blankets;

• memorise emergency numbers and put them on a notice near the pool :

- European emergency no: 112

- National Poisons Information Service

VOORWOORD

UBBINK®-zwembaden zijn grotendeels gemaakt van hout. Hout is een levend materiaal, dat kan vervormen als het niet goed wordt opgeslagen. Sla de houten elementen horizontaal op in een koele en voldoende geventileerde

ruimte, beschermd tegen zon en weersomstandigheden.

• Braam tijdens de montage de randen van de houten elementen met een vijl of schuurpapier af om eventuele splinters te verwijderen.

• Eventuele spleten, knoesten en haarscheuren bij de omranding hebben geen enkel gevolg voor de stevigheid van het hout en kunnen geen reden tot reclamaties vormen. Stop de spleten niet met stopverf of enig ander materiaal.

• Wij raden u aan, u bij het monteren te laten bijstaan door een vakman.

• gebruik geen scherpe of puntige objecten in het zwembad, aangezien deze de binnenlaag kunnen beschadigen.

• het filter moet altijd onder het waterniveau te worden geïnstalleerd.

FOREWORD

Wood, which is the main element used in building UBBINK®swimming pools, is a living substance and is liable to becoming warped if stored in adverse conditions. Make sure that you store all the wooden parts flat in a cool, well

ventilated place, out of the sun and protected from bad weather.

• Whilst assembling the pool, make sure you sand down the catches on the wooden parts with a file or sandpaper in order to get rid of any potential splinters.

• Any cracks, knots and small faults on the surface of the strips do not in any way affect the wood’s resistance. It certainly shouldn’t be necessary to claim a replacement. Do not fill the cracks with putty or any other material.

• It is recommended that you have professional help when assembling the pool.

• The coping is a finishing element. It is strictly forbidden to run or sit on it.

• It is essential that the filter is installed below the level of the water;

Aandachtig lezen en bewaren voor latere raadpleging

Please read carefully and keep for future reference

NOTICE 430 - H120-2017.indd 4 15.12.16 13:47

• Aviso

• Avviso

SEGURIDAD

La seguridad de los niños depende de usted. El riesgo es máximo cuando los niños son menores de 5 años.

Un accidente no sólo ocurre a los demás. Esté preparado para hacerles frente.

Vigile y actúe:

• El uso de un kit de piscina implica respetar las instrucciones de seguridad descritas en el manual de mantenimiento

y utilización. No respetar las instrucciones de mantenimiento puede engendrar riesgos graves para la salud, sobre

todo en los niños.

• Vigile a los niños de cerca constantemente.

• Designe a un responsable de la seguridad.

• Aumente la vigilancia de la piscina cuando haya varios usuarios en ella.

• Disponga de un equipo personal de flotación para los que no sepan nadar.

• Enseñe a sus niños a nadar lo antes posible.

• Mojarse la nuca, los brazos y las piernas antes de entrar en el agua.

• Aprenda primeros auxilios y especialmente los específicos para niños.

• No permita zambullidas ni saltos en presencia de niños pequeños.

• Prohíba las carreras y los juegos bruscos alrededor de la piscina.

• No autorice el acceso a la piscina sin llevar chaleco o flotadores a los niños que no sepan nadar y que no estén acom-

pañados por un adulto en el agua.

• Considere la posibilidad de retirar la escalera exterior de madera después de cada uso, a fin de que no se pueda

acceder a la piscina cuando no esté vigilada.

• No deje juguetes, ni en las proximidades, ni en el interior de la piscina si no está vigilada.

• Mantenga permanentemente el agua limpia y desinfectada.

• Mantenga los productos de tratamiento del agua fuera del alcance de los niños.

• No utilice objetos cortantes o puntiagudos dentro de la piscina (que puedan dañar el revestimiento).

• No ponga nunca productos de tratamiento directamente dentro del agua (esto podría provocar manchas en el

revestimiento).

• El sistema de filtración debe estar conectado obligatoriamente a un sistema de alimentación protegido por un

disyuntor diferencial de 30 mA al principio de la línea.

• Prohibir el acceso a la piscina en caso de deterioro de ésta o del o los sistema(s) de filtración.

• Todas las filtraciones cumplen la norma EN 60335-2-41 que especifica, que todo aparato eléctrico instalado a menos

de 3,50 m de la piscina y de libre acceso, debe estar alimentado con una muy baja tensión de 12 V. Todo aparato

eléctrico alimentado con 220-240 VAC debe estar situado al menos a 3,50 m del borde de la piscina. Se debe pedir la

autorización del fabricante para cualquier modificación de uno o varios elementos del sistema de filtración.

• Supervisar los pernos y los tornillos (p.ej., trazas de óxido) cuando sea posible.

• Durante los trabajos de excavación deben asegurarse las paredes laterales.

Se debe prever:

• Un teléfono accesible cerca de la piscina para no dejar a los niños sin vigilancia cuando se esté hablando por teléfono.

• Una boya y una pértiga cerca de la piscina.

• Además, algunos equipos pueden contribuir a la seguridad, como p.ej.:

• Una barrera de protección, cuyo acceso estará constantemente cerrado (un seto por ejemplo, no puede considerarse

una barrera).

• Una cubierta protectora manual o automática, correctamente colocada y fijada.

• Un detector electrónico de paso o de caída a la piscina, en servicio y operativo,

que no reemplazará en ningún caso a la vigilancia de cerca.

En caso de accidente, hacer lo siguiente:

• Saque el niño del agua lo más rápido posible.

• Pida socorro inmediatamente y siga los consejos que le comuniquen.

• Sustituya la ropa mojada por ropa seca.

• Memorice y fije un cartel cerca de la piscina, con los teléfonos de primeros auxilios:

- Nº europeo de emergencias: 112

- Servicio de Información Toxicológica

SICUREZZA

La sicurezza dei vostri bambini non dipende che da voi! Il rischio è massimo per bambini con meno di 5 anni.

L’incidente non capita sempre agli altri! Siate pronti a farvi fronte!

sorvegliate e agite:

• L’utilizzo di un kit piscina implica il rispetto delle istruzioni di sicurezza descritte nel manuale di utilizzo e manu-

tenzione. Il mancato rispetto delle istruzioni di sicurezza può comportare gravi rischi per la salute, soprattutto per i

bambini.

• la sorveglianza dei bambini deve essere ravvicinata e costante;

• designate un solo responsabile della sicurezza;

• rinforzate la sorveglianza quando in piscina ci sono parecchi utenti;

• imponete un equipaggiamento personale di galleggiamento (persone che non sanno nuotare);

• insegnate a nuotare ai vostri bambini appena possibile;

• bagnate nuca, braccia e gambe prima di entrare in acqua;

• imparate le azioni di salvataggio e soprattutto quelle specifiche per i bambini;

• vietate i tuffi o i salti in presenza di bambini piccoli;

• vietate la corsa e i giochi vivaci ai bordi della piscina;

• non autorizzate l’accesso alla piscina senza giubbotto di salvataggio ad un bambino che non sappia nuotare bene e

che non sia accompagnato in acqua;

• pensate di togliere la scala di legno esterna dopo ogni utilizzo al fine di impedire l’accesso alla vostra piscina fuori

sorveglianza;

• non lasciate giocattoli in prossimità e dentro la vasca non sorvegliata;

• mantenete permanentemente un’acqua limpida e sana;

• stoccate i prodotti di trattamento dell’acqua fuori dalla portata dei bambini;

• non utilizzate oggetti taglienti o appuntiti in piscina (possono danneggiare il rivestimento);

• non mettete mai prodotti di trattamento direttamente nell’acqua (ciò potrebbe provocare macchie sul rivestimento);

• il sistema di filtrazione deve essere tassativamente collegato ad un’alimentazione protetta da un salvavita 30mA in

testa alla linea;

• Proibire l’accesso alla vasca nel caso in cui il/i sistemi di filtraggio risultino danneggiati.

• tutte le filtrazioni seguono la norma EN 60335-2-41 che stipula che ogni apparecchio elettrico installato a meno di

3,50 m dalla vasca e liberamente accessibile debba essere alimentato alla bassissima tensione di 12V. Ogni appa-

recchio elettrico alimentato a 220-240 VAC deve essere situato ad almeno 3,50 m dal bordo della vasca. Chiedete il

parere del produttore per ogni modifica di uno o più elementi del sistema di filtrazione;

• Controllare quando possibile bulloni e viti (ad esempio: tracce di ruggine)

• Durante i lavori di scavo, assicurarsi che le pareti laterali siano sicure.

stabilite:

• telefono accessibile vicino alla vasca per non lasciare i bambini senza sorveglianza quando telefonate;

• salvagente e asta in prossimità della vasca;

• d’altro canto, certi equipaggiamenti possono contribuire alla sicurezza:

a) barriera di protezione la cui porta sarà tenuta costantemente chiusa (per esempio una siepe non può essere

considerata una barriera);

b) copertura di protezione manuale o automatica sistemata correttamente e fissata;

c) sensore elettronico di passaggio o di caduta, in servizio e operativo;

non sostituisce però in nessun caso una sorveglianza ravvicinata;

in caso di incidente:

• fare uscire il bambino dall’acqua il più rapidamente possibile;

• chiamate immediatamente i soccorsi e seguite i consigli che vi daranno;

• cambiate i vestiti bagnati con degli altri caldi;

• fare memoria e attaccare vicino alla piscina i numeri di primo soccorso:

- N° di emergenza europeo: 112

- Centro Antiveleni

PRÓLOGO

La madera, componente principal de las piscinas UBBINK®, es un material vivo, susceptible de deformarse en caso de estar almacenada en malas condiciones. Se debe procurar almacenar los elementos de madera planos en un local

fresco y al resguardo del sol y de la intemperie.

• Tras el ensamblaje, desbarbar con una lima o papel abrasivo las sujeciones de los elementos de madera para eliminar eventuales astillas.

• Las grietas, los nudos y las roturas de pequeño tamaño al nivel de las lengüetas no alteran en absoluto la resistencia mecánica de la madera, y en ningún caso pueden ser objeto de reclamaciones. No tapar las fisuras con masilla o

cualquier otro material.

• Se recomienda la asistencia de un profesional para realizar el montaje.

• El borde de la piscina es un elemento de acabado. Está categóricamente prohibido correr o sentarse encima.

• El filtro debe estar instalado obligatoriamente por debajo del nivel del agua.

AVVERTENZA

Il legno, componente principale delle piscine UBBINK®è un materiale vivo, suscettibile di deformazioni in caso di stoccaggio in cattive condizioni. Assicuratevi di stoccare in orizzontale gli elementi in legno, in un locale fresco e venti-

lato, al riparo dal sole e dalle intemperie.

• Durante il montaggio, togliere le sbavature dagli arresti degli elementi in legno con una lima o con la carta abrasiva in modo da eliminare eventuali schegge.

• Le crepe, i nodi e le fenditure di piccola taglia a livello delle linguette non alterano per niente la resistenza meccanica del legno. Non possono in alcun caso essere l’oggetto di reclami. Non tappare le fessure con del mastice o ogni

altro materiale.

• Per il montaggio si raccomanda di farsi aiutare da un professionista.

• il bordo è un elemento di rifinitura. È formalmente vietato correre o sedersi sopra;

• il filtro deve essere tassativamente installato sotto il livello dell’acqua;

Leer atentamente y conservar para su consulta ulterior

Da leggere attentamente e conservare per successive consultazioni

NOTICE 430 - H120-2017.indd 5 15.12.16 13:47

Magasin : Client :

Ville : Adresse :

Contact Rayon Ville :

Tél Direct : Tél :

Code Réf. Désignation Qté

Colis Qté

SAV

M7514095 Madrier 45 x 145 x 1780 mm 58

MS 7514036 Madrier supérieur 45 x 135 x 1780 mm 3

2MS 7514039 1/2 madrier supérieur 45 x 67 x 1780 mm 4

2MI 7514041 1/2 madrier inférieur 45 x 77 x 1780 mm 4

MSS 7514045 Madrier supérieur Skimmer 45 x 135 x 1780 mm 1

MIS 7514069 Madrier inférieur Skimmer 45 x 145 x 1780 mm 1

MR 7514077 Madrier Refoulement 45 x 145 x 1780 mm - 2008 1

PR 7514097 Poteau 45 x 135 x 1275 mm (renfort) 8

7514114 Pièce martyre 45 x 135 x 280 mm 2

PF 7514113 Proﬁl en L de ﬁnition 28 x 70 x 1260 mm 16

C7514048 Console margelle 45 x 230 x 170 mm 16

7514049 Butée en bois pour trappe skimmer 30 x 20 x170 mm 2

PL 7100201 Paire de limons pour échelle bois H120/130 cm 1

T7514052 Marches echelle bois/Trappe Skimmer

28 x 145 x 600 mm 5

MSD 7514054 Margelle ext. skimmer droite Sapin 28 x 145 x 526 mm 1

MSG 7514055 Margelle ext. skimmer gauche Sapin

28 x 145 x 526 mm 1

MGI 7100210 Margelle Sapin 28 x 145 x 1529 mm Int. 8

MGE 7100215 Margelle Sapin 28 x 145 x 1653 mm Ext 7

7514149 Sac de sable (25 Kg) 2

R7514015 Rails d’accrochage Hung 2.06 ml 8

7514750 Echelle inox 3 marches 1

Pompe Poolmax 1

Filtration 1

Tuyau souple, 8 m 1

SSkimmer large 1

JM Jonction aluminium anodisé 8

Feutre de protection de sol 2

Feutre de protection de paroi 1

7514755 Kit quincaillerie 1

Code Réf. DÉTAIL DU KIT QUNCAILLERIE Qté

Colis Qté

SAV

A3 7514638 Sachet consoles + renforts 2

C3 7514616 Sachet rails - Hung 1

DMI 7514553 Sachet vissage margelles 1

DMP1 7514617 Sachet vis margelles 1

E7514145 Sachet trappe skimmer 1

F7514620 Sachet jonction margelle alu 1

G7514146 Sachet echelle bois + proﬁle de ﬁnition 1

7512003 Liner 75/100 beige 430 - H120cm 1

7514005 Liner 75/100 bleu 430 - H120cm 1

7514910 Liner 75/100 gris 430 - H120cm 1

GARANTIES - Service Après-Vente

Piscine 430 - H120 cm

Conditions de garantie :

La piscine doit être montée sous 48 heures après ouverture du colis

Le montage de la piscine sur une dalle béton est obligatoire pour la validation de la garantie.

Notre garantie se limite au remplacement des pièces défectueuses. Elle implique en aucun cas une demande d’indemnité ou de dommages et intérêts. La garantie générale ne s’applique pas dans les cas suivants:

• Utilisation du matériel non conforme à nos instructions.

• Dommages provoqués par une mauvaise manipulation lors et après le montage.

1) Pompe : Garantie 2 ans (problème électrique) dans les conditions d’un usage normal. Ne sont pas garantis : La détérioration par abrasion ou corrosion (notammentdans le cadre d’un traitement de l’eau par

électrolyse au sel), la détérioration due à un branchement défectueux, le matériel démonté ou réparé par un tiers, la casse des pièces (socle de pompe, couvercle de pré filtre, embout cannelé…), l’utilisation de la

pompe à sec. La garantie échoit si le câble électrique et/ou la fiche sont remplacés, déposés ou endommagés

2) Liner : Garantie 2 ans dans les conditions d’un usage normal. Ne sont pas garantis : Les accrocs, trous, déchirures, tâches (produits de traitement directement dans l’eau), tâches liées au développement d’algues,

tâches liées à la décomposition de corps étrangers en contact avec le liner, tâches et décolorations résultant de l’action de produits oxydants, tenue de couleur et l’usure due au frottement de la matière sur divers

surfaces. Les déformations du liner resté plus de 24h sans eau (ne vidangez jamais complètement votre piscine).

3) Filtre : Garantie 2 ans sur produits non montés: cuve, bouchon de vidange, collier, vanne multivoies…. Ne sont pas garantis : Les problèmes d’étanchéité consécutifs à une pression d’utilisation supérieure à la

pression maximale autorisée. (cf notice filtre).

4) Skimmer : Garantie 2 ans sur les joints d’étanchéité.

5) Structure bois : Garantie 10 ans contre le pourrissement et l’attaque des insectes. Ne sont pas garantis : Les changements de couleur du bois dus aux effets climatiques, les déformations naturelles (fentes, gerces

qui ne nuisent en aucun cas à la résistance mécanique du bois). La garantie ne couvre pas les défauts de montage ou de stockage entraînant la déformation des lames de paroi (montage effectué longtemps après

avoir ouvert le colis), la déformation des madriers par la pression de l’eau qui n’altère en rien la résistance mécanique de la piscine.

IMPORTANT : Le SAV ne sera traité qu’avec les points de vente.

Pièces obligatoires pour appliquer la garantie : - Ticket de caisse / preuve d’achat.

- Bon de garantie. - Visuel clair du problème rencontré

- Référence de la pièce défectueuse. - No de série

II / 16-1

NOTICE 430 - H120-2017.indd 6 15.12.16 13:47

Geschäft: Kunde:

Ort: Anschrift:

Bezirk, Kontaktperson Ort:

Durchwahl Tel.:

Code Art.nr Bezeichnung Qt

Paket

Kund-

endienst

M7514095 Bohle 45 x 145 x 1780 mm 58

MS 7514036 Obere Bohle 45 x 135 x 1780 mm 3

2MS 7514039 1/2 obere Bohle 45 x 67 x 1780 mm 4

2MI 7514041 1/2 untere Bohle 45 x 67 x 1780 mm 4

MSS 7514045 Obere Skimmer-Bohle 45 x 135 x 1780 mm 1

MIS 7514069 Untere Skimmer-Bohle 45 x 145 x 1780 mm 1

MR 7514077 Staubohle 45 x 145 x 1780 mm – 2008 1

PR 7514097 Mast 45 x 135 x 1275 mm (Verstärkung) 8

7514114 Schlagwerkzeug 45 x 135 x 280 mm 2

PF 7514113 L-Abschlussproﬁl 28 x 70 x 1260 mm 16

C7514048 Randkonsole 45 x 230 x 170 mm 16

7514049 Holzanschlag für Skimmer-Klappe 30 x 20 x 170 mm 2

PL 7100201 Wangenpaar für Holzleiter H120/130 cm 1

T7514052 Stufen, Holzleiter/Skimmer-Klappe 28 x 145 x 600 mm 5

MSD 7514054 Äußere rechte Skimmer-Bohle aus Kiefernholz

28 x 145 x 526 mm 1

MSG 7514055 Äußere linke Skimmer-Bohle aus Kiefernholz

28 x 145 x 526 mm 1

MGI 7100210 Innere Randplatte aus Kieferholz 28 x 145 x 1529 mm 8

MGE 7100215 Äußere Randplatte aus Kieferholz 28 x 145 x 1653 mm 7

7514149 Sandsack (25 Kg) 2

R7514015 Einhängeschienen Hung 2,06 ml 8

7514750 Edelstahlleiter, 3 Stufen 1

Pumpe Poolmax 1

Filterung 1

ﬂexibler Schlauch, 8 m 1

SSkimmer, groß 1

JM Eloxierte Aluminiumverbindung 8

Bodenschutzvlies 2

Wandschutzvlies 1

7514755 Eisenwarensatz 1

Code Art.nr AUFLISTUNG DER EISENWAREN Qt

Paket

Kund-

endienst

A3 7514638 Beutel Konsolen + Verstärkungen 2

C3 7514616 Beutel Schienen - Hung 1

DMI 7514553 Beutel Randplattenschrauben 1

DMP1 7514617 Beutel Randplattenschrauben 1

E7514145 Beutel Skimmer-Klappe 1

F7514620 Beutel Randverbindung aus Aluminium 1

G7514146 Beutel Holzleiter + Abschlussproﬁl 1

7512003 Schwimmbadfolie 75/100 beige 430 - H120 cm 1

oder

7514005 Schwimmbadfolie 75/100 blau 430 - H120 cm 1

oder

7514910 Schwimmbadfolie 75/100 grau 430 - H120 cm 1

GARANTIE - Kundendienst

Schwimmbad 430 - H120 cm

Garantiebedingungen:

Das Schwimmbad muss innerhalb von 48 Stunden nach dem Öffnen der Verpackung montiert werden.

Es muss eine Betonplatte vorhanden sein, damit die Garantie in Kraft tritt.

Unsere Garantie beschränkt sich auf die Ersetzung von fehlerhaften Teilen. Sie zieht auf keinen Fall eine Entschädigungs- oder Schadensersatzforderung nach sich. Die allgemeine Garantie ist in den folgenden Fällen

nicht anwendbar:

• Verwendung von Geräten, die nicht mit unseren Anweisungen übereinstimmen.

• Hervorgerufene Schäden durch falsche Handhabung während und nach der Montage.

1) Pumpe: : 2 Jahre Garantie (elektrisches Problem) unter normalen Nutzungsbedingungen. Nicht garantiert sind: Die Beschädigung durch Abrieb oder Korrosion, die Beschädigung infolge eines falschen

Anschlusses, von Dritten ausgebaute oder reparierte Ausrüstung, Bruch von Teilen (Pumpensockel, Vorfilterabdeckung, Schlauchanschluss, …), trockene Verwendung der Pumpe. Die Garantie erlischt, wenn das

Stromkabel und/oder die Steckdose ersetzt, ausgebaut oder beschädigt werden.

2) Schwimmbadfolie: 2 Jahre Garantie unter normalen Nutzungsbedingungen. Nicht garantiert sind: Einrisse, Löcher, Risse, Flecken (Behandlungsmittel direkt im Wasser), Flecken in Verbindung mit Algenbildung,

Flecken in Verbindung mit der Zersetzung von Fremdkörpern in Kontakt mit der Schwimmbadfolie, Flecken und Verfärbungen wegen der Einwirkung von Oxidationsmitteln, Farbechtheit und Verschleiß infolge

Reibung des Stoffes an verschiedenen Oberflächen. Verformungen der Schwimmbadfolie, die länger als 24h ohne Wasser war (das Schwimmbad nie komplett entleeren).

3) Filter: 2 Jahre Garantie auf nicht montierte Produkte: Filter, Ablassventil, Rohrschelle, Mehrwege-Ventil, … Nicht garantiert sind: Dichtheitsprobleme infolge eines Betriebsdrucks über dem maximal zulässigen

Druck (s. Filteranleitung).

4) Skimmer: 2 Jahre Garantie auf Dichtungen.

5) Holzkonstruktion: 10 Jahre Garantie gegen Fäulnis und Angriff von Insekten. Nicht garantiert sind: Farbänderungen des Holzes wegen Klimaeinflüssen, natürliche Verformungen (Schlitze, Risse, die der mecha-

nischen Festigkeit des Holzes keineswegs schaden). Die Garantie deckt keine Montage- oder Lagerfehler ab, die eine Verformung der Wandbretter (lange Zeit nach Öffnen der Verpackung durchgeführte Montage),

Verformung der Holzbretter durch den Wasserdruck nach sich ziehen, was die mechanische Festigkeit des Schwimmbads auf keinen Fall verändert.

WICHTIG: Der Kundendienst wird nur in den Verkaufsstellen geleistet.

Obligatorische Unterlagen für die Anwendung der Garantie: - Kassenzettel / Einkaufsbeleg.

- Garantieschein.

- Artikelnummer des fehlerhaften Teils.

II / 16-1

NOTICE 430 - H120-2017.indd 7 15.12.16 13:47

Winkel: Klant:

Plaats: Adres:

Contactpersoon afdeling Plaats:

Tel. (direct): Tel.:

Code Art-nr. Aanduiding hoev.

pakket hoev.

aftersal

M7514095 Balk 45 x 145 x 1780 mm 58

MS 7514036 Bovenste balk 45 x 135 x 1780 mm 3

2MS 7514039 1/2 bovenste balk 45 x 67 x 1780 mm 4

2MI 7514041 1/2 onderste balk 45 x 77 x 1780 mm 4

MSS 7514045 Bovenste balk skimmer 45 x 135 x 1780 mm 1

MIS 7514069 Onderste balk skimmer 45 x 145 x 1780 mm 1

MR 7514077 Balk instroomopening 45 x 145 x 1780 mm - 2008 1

PR 7514097 Steunbalk 45 x 135 x 1275 mm (versterking) 8

7514114 Hulpstuk 45 x 135 x 280 mm 2

PF 7514113 L-vormig afwerkproﬁel 28 x 70 x 1260 mm 16

C7514048 Draagsteun bovenrand 45 x 230 x 170 mm 16

7514049 Steunhoutje voor skimmerluik 30 x 20 x170 mm 2

PL 7100201 Paar zijbalken voor houten trap H120/130 cm 1

T7514052 Treden houten trap/skimmerluik 28 x 145 x 600 mm 5

MSD 7514054 Bovenrand buitenkant skimmer rechts grenen

28 x 145 x 526 mm 1

MSG 7514055 Bovenrand buitenkant skimmer links grenen

28 x 145 x 526 mm 1

MGI 7100210 Bovenrand grenen 28 x 145 x 1529 mm binnenkant 8

MGE 7100215 Bovenrand grenen 28 x 145 x 1653 mm buitenkant 7

7514149 Zak zand (25 kg) 2

R7514015 Linerstrips Hung 2.06 ml 8

7514750 Rvs trap 3 treden 1

Pomp Poolmax 1

Filtratie 1

ﬂexibele slang , 8 m 1

SGrote skimmer 1

JM Verbindingsplaatje geanodiseerd aluminium 8

Beschermvilt voor bodem 2

Beschermvilt voor wand 1

7514755 Set ijzerwaren 1

Code Art-nr. INHOUD VAN DE SET IJZERWAREN Qt

Paket

Kund-

endienst

A3 7514638 Zak draagsteunen en versterkingsranden 2

C3 7514616 Zak strips - Hung 1

DMI 7514553 Zak schroefbenodigdheden zwembadrand 1

DMP1 7514617 Zak schroeven zwembadrand 1

E7514145 Zak skimmerluik 1

F7514620 Zak verbindingsplaatje zwembadrand aluminium 1

G7514146 Zak houten trap + afwerkproﬁel 1

7512003 Liner 75/100 beige 430 - H120cm 1

7514005 Liner 75/100 blauw 430 - H120cm 1

7514910 Liner 75/100 grijs 430 - H120cm 1

GARANTIE – aftersales

Zwembad 430 - H120 cm

Garantievoorwaarden:

Het zwembad moet uiterlijk 48 uur na opening van het pakket opgebouwd worden

De aanwezigheid van een betonnen fundering is een voorwaarde voor het verkrijgen van garantie.

Onze garantie is beperkt tot het vervangen van defecte onderdelen. Verzoeken om schadeloosstelling of schadevergoeding vallen in geen geval onder de garantie. De algemene garantie is niet van toepassing in de

volgende gevallen:

• Het materiaal is niet in overeenstemming met onze instructies gebruikt.

• De schade is veroorzaakt door een verkeerde manipulatie tijdens en na de montage.

1) Pomp: 2 jaar garantie (elektrisch probleem) bij normaal gebruik. Niet onder de garantie vallen: beschadiging door slijtage of corrosie, beschadiging als gevolg van een incorrecte aansluiting, materiaal dat door

derden is gedemonteerd of gerepareerd, het stukgaan van onderdelen (voetstuk van pomp, deksel van voorfilter, geribbeld mondstuk...), het laten functioneren van de pomp zonder water. De garantie vervalt als

de elektrische kabel en/of stekker zijn vervangen, verwijderd of beschadigd.

2) Liner: 2 jaar garantie bij normaal gebruik. Niet onder de garantie vallen: winkelhaken, gaten, scheuren, vlekken (behandelingsproducten direct in het water), vlekken die verband houden met de ontwikkeling

van algen, vlekken die verband houden met de ontbinding van vreemde elementen in contact met de liner, vlekken en verkleuringen veroorzaakt door oxyderende producten, kleurafgifte en slijtage als gevolg van

het wrijven van het materiaal op verschillende oppervlakken. Vervormingen van de liner als deze meer dan 24u zonder water is geweest (maak uw zwembad nooit helemaal leeg).

3) Filter: 2 jaar garantie op niet-gemonteerde producten: reservoir, afvoerstop, ring, meerwegventiel... Niet onder de garantie vallen: problemen met de waterdichtheid na een gebruiksdruk die hoger was dan de

maximale toegestane druk. (zie gebruiksaanwijzing filter).

4) Skimmer: 2 jaar garantie op de afdichtringen.

5) Houten structuur: 10 jaar garantie tegen rot en beschadiging door insecten. Niet onder de garantie vallen: verkleuringen van het hout als gevolg van weersomstandigheden, natuurlijke vervormingen (kloven,

spleten die in geen enkel opzicht afbreuk doen aan de mechanische weerstand van het hout). Onder de garantie vallen evenmin fouten bij de montage of opslag die een vervorming van de wandelementen tot

gevolg hebben (montage uitgevoerd lang nadat het pakket geopend was), vervorming van de balken door de waterdruk zonder gevolgen voor de mechanische weerstand van het zwembad.

BELANGRIJK: de aftersales loopt uitsluitend via de verkooppunten.

Verplichte documenten om aanspraak te kunnen maken op de garantie: - Kassabon/aankoopbewijs.

- Garantiebewijs.

- Referentie van het defecte onderdeel.

II / 16-1

NOTICE 430 - H120-2017.indd 8 15.12.16 13:47

Shop : Client :

City : Address :

Contact department : City :

Direct tel : Tel :

Code Ref. Désignation Qty

parcel Qty

ASS

M7514095 Plank 45 x 145 x 1780 mm 58

MS 7514036 Upper plank 45 x 135 x 1780 mm 3

2MS 7514039 Upper 1/2 plank 45 x 67 x 1780 mm 4

2MI 7514041 Lower 1/2 plank 45 x 77 x 1780 mm 4

MSS 7514045 Upper skimmer plank 45 x 135 x 1780 mm 1

MIS 7514069 Lower skimmer plank 45 x 145 x 1780 mm 1

MR 7514077 Water jet plank 45 x 145 x 1780 mm - 2008 1

PR 7514097 Post 45 x 135 x 1275 mm (reinforcement) 8

7514114 Sacriﬁce part 45 x 135 x 280 mm 2

PF 7514113 L-section ﬁnish 28 x 70 x 1260 mm 16

C7514048 Console edging 45 x 230 x 170 mm 16

7514049 Wooden stop block for the skimmer ﬂap

30 x 20 x170 mm 2

PL 7100201 Pair of rungs for wooden ladder H120/130 cm 1

T7514052 Wooden ladder steps/Skimmer ﬂap 28 x 145 x 600 mm 5

MSD 7514054 Pine outer right skimmer edging 28 x 145 x 526 mm 1

MSG 7514055 Pine outer left skimmer edging 28 x 145 x 526 mm 1

MGI 7100210 Pine edging 28 x 145 x 1529 mm Int. 8

MGE 7100215 Pine edging 28 x 145 x 1653 mm Ext. 7

7514149 Sandbag (25kg) 2

R7514015 Hung 2.06 ml hanging rails 8

7514750 3-step stainless steel ladder 1

Poolmax TP 1

Filtration 1

Flexible pipe, 8 m 1

SSkimmer large 1

JM Anodised aluminium joint 8

Ground protection felt 2

Wall protection felt 1

7514755 Hardware kit 1

Code Ref. BREAKDOWN OF THE HARDWARE KIT Qté

parcel Qté

ASS

A3 7514638 Console + reinforcer bag 2

C3 7514616 Hung rails bag 1

DMI 7514553 Edging screw bag 1

DMP1 7514617 Edging screw bag 1

E7514145 Skimmer ﬂap bag 1

F7514620 Aluminium edging joint bag 1

G7514146 Wooden ladder + ﬁnishing proﬁle bag 1

7512003 Beige 75/100 liner 430 - H120 cm 1

7514005 Blue 75/100 liner 430 - H120 cm 1

7514910 Grey 75/100 liner 430 - H120 cm 1

WARRANTIES - After-sales service

Swimming pool 430 - H120 cm

Warranty conditions:

The swimming pool must be assembled within 48 hours of the package being opened.

For the warranty to be valid, a concrete slab must be in place.

Our warranty covers only the replacement of defective parts. It in no way covers demands for compensation or damages. The general warranty does not apply in the following circumstances:

• Use of the equipment in a way which is not in accordance with the instructions.

• Damage incurred as a result of bad handling during and after assembly.

1) Pump : 2 year warranty (electrical problems) under normal usage conditions. The following are not covered by the warranty: Deterioration by abrasion or corrosion, deterioration due to a faulty connection,

equipment dismantled or repaired by a third party, parts breaking (pump base, prefilter cover, hose connector...), running the pump when dry. The warranty is void if the electrical cable and/or the plug are

replaced, removed or damaged

2) Liner : 2 year warranty under normal usage conditions. The following are not covered by the warranty: Punctures, holes, tears, stains (treatment products directly in the water), stains due to algae growth, stains

due to decomposition of foreign bodies in contact with the liner, stains and decolouration due to oxidising products, colourfastness and wear due to rubbing on various surfaces. Deformation of the liner left without

water for more than 24 hours (never empty your swimming pool completely).

3) Filter : 2 year warranty on non-installed products: tank, drainage plug, collar, multiport valves... The following are not covered by the warranty: Watertightness problems following use of pressure greater than the

maximum authorised pressure. (ref. filter notice).

4) Skimmer : 2 year warranty on the seal joints.

5) Wooden structure : 10 year warranty against corrosion and insect attack. The following are not covered by the warranty: Changes in wood colour due to weather, natural deformations (splitting, cracks which

in no way impair the mechanical performance of the wood). The warranty does not cover assembly or storage faults producing deformations in the wall panels (if assembled a long time after the package being

opened), deformation of the planks which in no way impairs the mechanical performance of the swimming pool.

IMPORTANT : The after-sales service will be available only at point of sale.

Essential records for claiming the warranty: - Till receipt/proof of purchase.

- Warranty slip.

- Reference number of the faulty part.

II / 16-1

NOTICE 430 - H120-2017.indd 9 15.12.16 13:47

Tienda: Cliente:

Ciudad: Dirección:

Contacto Rayon Ciudad:

Tel. directo: Tel.:

Código Réf. Denominación Número

paquetes

Número

Servicios

posventa

M7514095 Tablón 45 x 145 x 1780 mm 58

MS 7514036 Tablón superior 45 x 135 x 1780 mm 3

2MS 7514039 1/2 tablón superior 45 x 67 x 1780 mm 4

2MI 7514041 1/2 tablón inferior 45 x 77 x 1780 mm 4

MSS 7514045 Tablón superior skimmer 45 x 135 x 1780 mm 1

MIS 7514069 Tablón inferior skimmer 45 x 145 x 1780 mm 1

MR 7514077 Tablón retorno 45 x 145 x 1780 mm - 2008 1

PR 7514097 Poste 45 x 135 x 1275 mm (refuerzo) 8

7514114 Pieza maestra 45 x 135 x 280 mm 2

PF 7514113 Perﬁl en L de acabado 28 x 70 x 1260 mm 16

C7514048 Consola borde 45 x 230 x 170 mm 16

7514049 Tope madera para trampilla skimmer 30 x 20 x170 mm 2

PL 7100201 Par de zancas para escalera de madera H120/130 cm 1

T7514052 Peldaños escalera madera/Trampilla skimmer

28 x 145 x 600 mm 5

MSD 7514054 Borde ext. derecho skimmer pino 28 x 145 x 526 mm 1

MSG 7514055 Borde ext. izquierdo skimmer pino 28 x 145 x 526 mm 1

MGI 7100210 Borde pino 28 x 145 x 1529 mm Int. 8

MGE 7100215 Borde pino 28 x 145 x 1653 mm Ext 7

7514149 Saco de arena (25 Kg) 2

R7514015 Rieles de enganche Hung 2.06 ml 8

7514750 Escalera inox 3 peldaños 1

Bomba Poolmax 1

Filtración 1

Tubo ﬂexible, 8 m 1

SSkimmer ancho 1

JM Unión aluminio anodizado 8

Fieltro protector del suelo 2

Fieltro protector de pared 1

7514755 Kit de tornillería 1

Código Réf. DETALLE DEL KIT DE TORNILLERÍA Número

paquetes

Número

Servicios

posventa

A3 7514638 Bolsita consolas + refuerzos 2

C3 7514616 Bolsita rieles - Hung 1

DMI 7514553 Bolsita atornillado bordes 1

DMP1 7514617 Bolsita tornillos bordes 1

E7514145 Bolsita trampilla skimmer 1

F7514620 Bolsita unión borde alum. 1

G7514146 Bolsita escalera madera + perﬁl de acabado 1

7512003 Revestimiento 75/100 beis 430 - H120cm 1

7514005 Revestimiento 75/100 azul 430 - H120cm 1

7514910 Revestimiento 75/100 gris 430 - H120cm 1

GARANTÍAS - Servicio posventa

Piscina 430 - H120 cm

Condiciones de la garantía:

La piscina debe estar montada dentro de las 48 horas siguientes a la apertura del paquete.

Es necesario que haya una base de hormigón para que tenga validez la garantía.

Nuestra garantía se limita a la sustitución de las piezas defectuosas. De ninguna manera implica una solicitud de indemnización o de daños y perjuicios La garantía general no se aplica en los casos siguientes:

• Utilización del material no conforme a nuestras instrucciones.

• Daños causados por un manejo inadecuado durante y después del montaje.

1) Bomba: : 2 años de garantía (problemas eléctricos) en condiciones normales de uso. No están garantizados: El deterioro por abrasión o corrosión; el deterioro debido a una conexión defectuosa; el material

desmontado o reparado por un tercero, la rotura de las piezas (base de la bomba, cubierta de prefiltro, racor acanalado ...), el uso de la bomba en seco. La garantía expira si el cable de alimentación o el enchufe

se han sustituido, desmontado o dañado.

2) Revestimiento: 2 años de garantía en condiciones normales de uso. No están garantizados: los desgarrones, agujeros, desgarraduras, manchas (productos de tratamiento directamente en el agua), manchas

relacionadas con el desarrollo de algas, manchas relacionadas con la descomposición de cuerpos extraños en contacto con el revestimiento, manchas y decoloraciones resultantes de la acción de productos oxidantes,

la solidez del color y el desgaste debido a la fricción del material en diversas superficies. Las deformaciones del revestimiento que ha quedado más de 24 horas sin agua (no vacíe nunca completamente su piscina).

3) Filtro: Garantía de 2 años para los productos no montados: depósito, tapón de vaciado, abrazadera, válvula multivías… No están garantizados: Los problemas de estanqueidad debidos a una presión de servicio

superior a la presión máxima autorizada. (ver instrucciones del filtro).

4) Skimmer : Garantía de 2 años para las juntas de estanqueidad.

5) Estructura de madera: Garantía de 10 años contra la podredumbre y el ataque de insectos. No están garantizados: Los cambios de color de la madera debidos a los efectos del clima, las deformaciones natu-

rales (hendiduras, grietas, que no dañan en ningún caso la resistencia mecánica de la madera). La garantía no cubre los defectos de montaje o de almacenamiento que llevan a la deformación de las láminas de

pared (montaje efectuado mucho tiempo después haber abierto el paquete), la deformación de los tablones por la presión del agua que no altera en nada la resistencia mecánica de la piscina.

IMPORTANTE: El servicio posventa sólo será gestionado en los puntos de venta.

Documentos necesarios para aplicar la garantía: - Tique de caja / prueba de compra

- Garantía

- Referencia de la pieza defectuosa

II / 16-1

NOTICE 430 - H120-2017.indd 10 15.12.16 13:47

Negozio : Cliente :

Città : Indirizzo :

Reparto di contatto: Città :

Tel. diretto : Tel :

Codice riferimento Designazione Qtà

pacco Qté

SPV

M7514095 Asse 45 x 145 x 1780 mm 58

MS 7514036 Asse superiore 45 x 135 x 1780 mm 3

2MS 7514039 Semiasse superiore 45 x 67 x 1780 mm 4

2MI 7514041 Semiasse inferiore 45 x 77 x 1780 mm 4

MSS 7514045 Asse superiore Skimmer 45 x 135 x 1780 mm 1

MIS 7514069 Asse inferiore Skimmer 45 x 145 x 1780 mm 1

MR 7514077 Asse di mandata 45 x 145 x 1780 mm - 2008 1

PR 7514097 Tubo 45 x 135 x 1275 mm (rinforzo) 8

7514114 Pezzo martire 45 x 135 x 280 mm 2

PF 7514113 Proﬁlo di ﬁnitura ad L 28 x 70 x 1260 mm 16

C7514048 Mensola Bordo 45 x 230 x 170 mm 16

7514049 Arresto in legno per blocco skimmer 30 x 20 x170 mm 2

PL 7100201 Coppia di montanti per scala in legno H120/130 cm 1

T7514052 Bordo est. skimmer sinistro in abete 28 x 145 x 600 mm 5

MSD 7514054 Bordo est. skimmer destro in abete 28 x 145 x 526 mm 1

MSG 7514055 Bordo est. skimmer sinistro in abete 28 x 145 x 526 mm 1

MGI 7100210 Bordo in abete 28 x 145 x 1529 mm Int. 8

MGE 7100215 Bordo in abete 28 x 145 x 1653 mm Ext 7

7514149 Sacco di sabbia (25 Kg.) 2

R7514015 Rotaie da appendere Hung 2.06 ml 8

7514750 Scala inox 3 gradini 1

Pompa Poolmax 1

Filtraggio 1

Tubo ﬂessibile, 8 m 1

SSkimmer largo 1

JM Giunzione in alluminio anodizzato 8

Feltro di protezione del terreno 2

Feltro di protezione della parte

7514755 KIT UTENSILERIA 1

Codice riferimento DETTAGLI KIT UTENSILERIA Qtà

pacco Qté

SPV

A3 7514638 Sacchetto mensole+rinforzi 2

C3 7514616 Sacchetto rotaie - Hung 1

DMI 7514553 Sacchetto avvitamento bordi 1

DMP1 7514617 Sacchetto viti bordi 1

E7514145 Sacchetto blocco skimmer 1

F7514620 Sacchetto giunzione bordo allu. 1

G7514146 Sacchetto scala in legno + proﬁlo di riﬁnitura 1

7512003 Rivestimento 75/100 beige 430 - H120cm 1

7514005 Rivestimento 75/100 blu 430 - H120cm 1

7514910 Rivestimento 75/100 grigio 430 - H120cm 1

GARANZIA – Servizio POST-VENDITA

Piscina 430 - H120 cm

Condizioni di garanzia:

La piscina dovrà essere montata entro 48 ore dall’apertura della scatola

La presenza di una lastra in cemento è indispensabile per convalidare la garanzia.

La nostra garanzia si limita alla sostituzione dei pezzi difettosi. Non implica in nessun caso la richiesta di indennizzo o di danni ed interessi. La garanzia generale non si applica nei seguenti casi:

• Utilizzazione del materiale non conforme alle nostre istruzioni.

• Danni provocati da una errata manipolazione durante e dopo il montaggio.

1) Pompa: Garanzia di 2 anni (problema elettrico) in condizioni di un uso normale. Non sono coperti da garanzia: Il deterioramento per abrasione o corrosione, il deterioramento dovuto ad un allacciamento difet-

toso, il materiale smontato o riparato da terzi, la rottura dei pezzi (base della pompa) coperchio del pre-filtro, attacco scanalato…, l’utilizzo della pompa a secco. Non sono coperti da garanzia la sostituzione, lo

smontaggio o il danneggiamento dei cavi elettrici e/o delle prese di corrente.

2) Rivestimento: : Garanzia 2 anni in condizioni di corretto utilizzo. Non sono coperti da garanzia: lacerazioni, buchi, strappi, macchie, prodotti di trattamento direttamente nell’acqua, macchie causate da forma-

zioni di alghe, macchie dovute alla decomposizione di corpi estranei a contatto col rivestimento, macchie e decolorazioni risultanti dall’azione di prodotti ossidanti, tenuta di colore e usura dovuta all’attrito della

materia su diverse superfici. Le deformazioni del rivestimento rimasto per più di 24h senza acqua (Non svuotate mai completamente la vostra piscina).

3) Filtro: Garanzia di 2 anni sui prodotti non montati: vasca, tappo di svuotamento, collare, valvola multivie…. Non sono coperti da garanzia: problemi di impermeabilità dovuti ad una pressione di utilizzo

superiore alla pressione massima autorizzata (v. istruzioni filtro).

4) Skimmer: : Garanzia di 2 anni sui giunti impermeabili.

5) Struttura in legno: Garanzia di 10 anni contro il deterioramento e l’attacco degli insetti. Non sono coperti da garanzia: i cambiamenti di colore del legno dovuti agli effetti climatici, le deformazioni naturali

(fenditure, screpolature che non danneggino in nessun caso la resistenza meccanica del legno). La garanzia non copre i difetti di montaggio o di stoccaggio che causano la deformazione delle lamine della parete

(montaggio effettuato molto tempo dopo avere aperto il pacco), la deformazione dei assi dovuta alla pressione dell’acqua che non alteri in alcun modo la resistenza meccanica della piscina.

IMPORTANTE: La SAV viene trattata esclusivamente nei punti vendita.

Per applicare la garanzia bisogna essere in possesso dello: scontrino fiscale/ prova d’acquisto.

- Buono di garanzia.

- Riferimento del pezzo difettoso.

II / 16-1

NOTICE 430 - H120-2017.indd 11 15.12.16 13:47

• Schéma général de l’installation d’une piscine • Allgemeine Darstellung der Montagearbeiten des Schwimmbads

• Algemeen overzicht van de installatie van een zwembad • General diagram for installing a swimming pool

• Esquema general de instalación de la piscina • Schema generale dell’installazione di una piscina

• 3 types d’installation possibles • 3 mögliche Montagearten • 3 soorten installatie zijn mogelijk

• 3 installation options • 3 tipos de instalación posibles • 3 tipi possibili di installazione

• Installation hors-sol (sur dalle béton)

• Montage auf Grund (auf Betonbodenplatte)

• Bovengrondse installatie (op betonnen bodemplaat)

• Out-of-ground installation (on concrete slab)

• Instalación sobre suelo (en hormigón)

• Installazione fuori terra (su lastra in cemente)

• Installation semi-enterrée (sur dalle béton)

ATTENTION : Dispositif de sécurité obligatoire (bâche, alarme, barrière...)

• Halb versenktes Schwimmbad (auf Betonbodenplatte)

ACHTUNG: Obligatorische Sicherheitsvorrichtung (Plane, Alarm, Absperrung, ...)

• Halﬁngebouwde installatie (op betonnen bodemplaat)

LET OP: veiligheidsvoorziening verplicht (afdekzeil, alarm, hek...)

• Half-buried installation (on concrete slab)

NOTE: Compulsory safety equipment (tarpaulin, alarm, barrier...)

• Instalación semienterrada (en hormigón)

ATENCIÓN: Dispositivo de seguridad obligatorio (toldo, alarma, barrera…)

• Installazione semi-interrata (su lastra in cemente)

ATTENZIONE : Dispositivo di sicurezza obbligatorio (telone, allarme, barriera...)

• Installation enterrée (sur dalle béton)

ATTENTION : Dispositif de sécurité obligatoire (bâche, alarme, barrière...)

• Eingebautes Schwimmbad (auf Betonbodenplatte)

ACHTUNG: Obligatorische Sicherheitsvorrichtung (Plane, Alarm, Absperrung, ...)

• Ingebouwde installatie (op betonnen bodemplaat)

LET OP: veiligheidsvoorziening verplicht (afdekzeil, alarm, hek...)

• In-ground installation (on concrete slab)

NOTE: Compulsory safety equipment (tarpaulin, alarm, barrier...)

• Instalación enterrada (en hormigón)

ATENCIÓN: Dispositivo de seguridad obligatorio (toldo, alarma, barrera…)

• Installazione interrata (su lastra in cemente)

ATTENZIONE: Dispositivo di sicurezza obbligatorio (telone, allarme,barriera...)

2 m

min.

3,50 m

min.

NOTICE 430 - H120-2017.indd 12 15.12.16 13:47

• Principe de la piscine entérrée ou semi enterrée

Avant de débuter le montage, assurez vous que vous disposez bien de l’ensemble des pièces.

IMPORTANT : Si vous choisissez d’enterrer ou semi enterrer votre piscine, veillez à positionner votre pompe et le groupe de ltration au même niveau que la piscine

dans un local fermé et étanche. Pour le bon fonctionnement du groupe de ltration, celui-ci doit toujours se trouver au dessous du niveau d’eau.

ATTENTION : pour une piscine enterrée ou semi enterrée vous devez, avant la première mise en eau, vous équiper d’un système de sécurité conforme aux normes

exigées dans votre pays, pour vous prévenir des noyades.

Lors des travaux d’excavation être sûr de sécuriser les parois latérales.

• Prinzip eines eingebauten oder halb versenkten Schwimmbads

Überprüfen Sie vor Beginn der Montagearbeiten bitte, dass Sie über alle erforderlichen Teile verfügen.

WICHTIG: Wenn Sie sich für einen Einbau oder halb versenkten Aufbau Ihres Schwimmbads entscheiden, achten Sie bitte darauf, die Pumpe und die Filtergruppe auf

der gleichen Höhe wie das Schwimmbad in einem geschlossenen und dichten Raum in der Erde zu verlegen. Für den ordnungsgemäßen Betrieb der Filtergruppe muss

sich diese stets unterhalb des Wasserpegels benden.

ACHTUNG: Bei einem eingebauten oder halb versenkten Schwimmbad müssen Sie vor der ersten Wasserbefüllung zunächst ein Sicherheits- und Schutzsystem

erwerben und installieren, das den in Ihrem Land geltenden Normen undVorschriften entspricht, um Unfälle durch Ertrinken optimal vorbeugen zu können.

Bei Baggerarbeiten müssen die Seitenwände abgestützt werden.

• Principe van het halngebouwde of ingebouwde zwembad

Ga eerst na of u alle onderdelen in uw bezit heeft voordat u met de montage begint.

BELANGRIJK: Als u ervoor kiest het zwembad half in te bouwen, dan dient u de pomp en de lterinstallatie op hetzelfde niveau onder de grond te plaatsen als het

zwembad, in een gesloten en waterdichte ruimte. Om een correcte werking te garanderen dient de lterinstallatie zich altijd onder het waterniveau te bevinden

ATTENTIE: in verband met verdrinkingsgevaar dient u een halngebouwd zwembad, voordat u het voor de eerste maal met water vult, uit te rusten met

veiligheidssystemen volgens de in uw land geldende normen

Beveilig de zijwanden tijdens de graafwerkzaamheden.

• Key points on the partially sunk swimming pool or on the inground installation

Before you begin to assemble the pool, make sure that you have all the necessary parts.

IMPORTANT: If you choose to partially sink your swimming pool, make sure that you embed the pump and the ltration unit at the same level as the pool in an

enclosed, waterproof place. To ensure that the ltration unit works efciently, it must always be positioned below the level of the water.

CAUTION: In the case of a partially sunk swimming pool, before you put any water into the pool, you must have a safety system in place for the prevention of

drowning, which complies with your national safety standards

During the excavation phase make sure that the side walls are secured.

• PEl principio de la piscina semienterrada/instalación enterrada

Antes de iniciar el montaje, compruebe si dispone de todas las piezas.

IMPORTANTE : Si elige semienterrar la piscina, procure enterrar la bomba y el grupo de ltraje al mismo nivel que la piscina en un local cerrado y estanco. Para el

buen funcionamiento del grupo de ltraje, éste siempre debe encontrarse por debajo del nivel del agua.

ATENCIÓN : Para piscinas semienterradas, antes del primer llenado, debe disponer de un sistema de seguridad conforme a las normas vigentes en su país, con el n

de evitar que alguien se pueda ahogar.

Durante los trabajos de excavación deben asegurarse las paredes laterales.

• Piscina seminterrata/interrata

Prima di cominciare il montaggio, assicuratevi di disporre di tutti i pezzi.

IMPORTANTE : Se scegliete di seminterrare la vostra piscina, fate attenzione a interrare la pompa e il gruppo di ltrazione allo stesso livello della piscina, in un locale

chiuso e stagno. Per il buon funzionamento del gruppo di ltrazione, questo deve sempre trovarsi sotto il livello dell’acqua.

ATTENZIONE : per una piscina seminterrata dovete, prima di riempirla d’acqua per la prima volta, equipaggiarvi di un sistema di sicurezza conforme alle norme

richieste nel vostro paese, in modo da prevenire il pericolo di annegamento.

Durante i lavori di scavo, assicurarsi che le pareti laterali siano sicure.

• Poser un lm plastique alvéolé isolant (non fourni) sur la paroi

extérieure pour drainer les eaux de pluie.

La hauteur du lm doit correspondre au niveau du remblai.

• Le côté à exccroissance est posé sur la structure de la piscine

pour créer un coussin d’air entre le terrain humide et les

parois de la piscine. La structure à excroissance garantit une

bonne répartition de la pression des remblais tout en assurant

une faible charge ponctuelle (résistance à la compression : 250 kN/m²)

• Le remblaiement du pourtour de la piscine doit être effectué

après sa mise en eau. Il doit être exclusivement réalisé avec du

gravier concassé

• Bringen Sie auf der Außenwand eine isolierende Kunststofffolie

(nicht im Lieferumfang enthalten) für die Abweisung von

Regenwasser an. Die Höhe der Folie muss exakt der Höhe der

Aufschüttung entsprechen.

• Die Noppenseite wird an die Pool-Struktur angelegt, um einen

Luftspalt zwischen der nassen Böschung und den Poolwänden

zu schaffen. Die Noppenstruktur sorgt für eine günstige

Verteilung des Böschungsdruckes bei gleichzeitig geringer

Punktbelastung (Druckfestigkeit: 250 kN/m²).

• Füllen Sie das Becken mitWasser bevor Sie den Bereich, der

das Wasser umgibt, mit Split auffüllen. Füllen Sie dann den

Außenbereich mit Split auf.Achten Sie drauf, dass sich das

Becken nicht verformt.

• Coloque una lámina de plástico aislante alveolada (no viene

incluida) sobre la pared exterior para drenar el agua de lluvia.

La altura de la película debe corresponder al nivel del terraplén

• El lado de las motas se ciñe a la estructura de la madera para

crear una separación de ventilación entre el terraplén mojado

y las paredes de la piscina. La estructura de las motas

garantiza una distribución favorable de la presión del terraplén,

ofreciendo al mismo tiempo una reducida carga puntual

(resistencia a la presión: 250 kN/m²).

• Rellene la zona marginal exterior de la piscina de gravilla

gruesa.Tenga cuidado de no deformar la construcción al

rellenar de gravilla.

• Posare una membrana plastica alveolata isolante (non fornita)

sulla parete esterna per drenare le acque piovane. L’altezza della

membrana deve corrispondere al livello del terrapieno

• Il lato bugnato viene appoggiato alla struttura della piscina,

in modo da creare un’intercapedine tra la supercie in

pendenza bagnata e le pareti della piscina. La struttura bugnata

garantisce una corretta distribuzione della pressione sulla

supercie in pendenza e allo stesso tempo un carico puntuale

ridotto.(Resistenza alla compressione: 250 kN/m²).

• Riempire il perimetro della piscina con ghiaia frantumata.

Attenzione a non deformare la struttura quando si effettua il

riempimento con la ghiaia.

• Breng om de buitenwand een laag isolerende kunststof

noppenfolie aan (niet meegeleverd) om het regenwater af te

voeren. De hoogte van de folie moet overeenkomen met de

diepte van de kuil.

• De noppenzijde wordt tegen de houten structuur aangelegd om

een luchtspleet te creëren tussen de natte afgravingskant en

de zwembadwanden. De noppenstructuur zorgt voor een

gunstige verdeling van de druk op de afgraving en een lagere

puntbelasting (drukvastheid 250 kN/m2.)

•Vul de pool met water voordat u de rand ervan ophoogt met

grindzand. De rand rondom het bad opvullen met grindzand. Pas

er hierbij voor op dat u de constructie aan de rand van de kull

niet vervormt.

• Place an insulating plastic honeycomb liner (not provided) on

the outer sides of the pool to drain off rainwater. The height of

the liner must correspond to the level of the bank of gravel.

• The dimpled side is to be placed against the pool structure,

leaving an air gap between the wet slope and the pool walls.The

dimpled structure provides for a convenient distribution of the

slope pressure, und at the same time for a low point load

(compres¬sive strength: 250 kN/m²)

• Fill the pool with water before backlling the circumference

with gravel. Fill the circumference of the pool with gravel. Be

careful not to destort the structure when backlling.

1 Holzrahmen des Pools

2 Grobsplitt rund um den Pool

3 Noppenbahn HDPE

4 Betonplatte unter dem Pool

❶

❹

❷

❸

1 cadre en bois de la piscine

2 gravillons grossiers tout autour de la piscine

3 Nappe d’étanchéité HDPE

4 dalle en béton en-dessous de la piscine

1 Houten zwembadomranding

2 Grof split rondom

3 Isolatiefolie HDPE

4 Betonplaat

1 Marco de madera de la piscina

2 Gravilla gruesa alrededor de la piscina

3 Membrana de motas de HDPE

4 Losa de hormigón debajo de la piscina

1 Wood frame of the pool

2 Coarse chippings around the pool

3 Dimpled sheet HDPE

4 Concrete plate under pool

1 Bordatura in legno della piscina

2 Pietrisco grossolano attorno alla piscina

3 Membrana bugnata in HDPE

4 Lastra in calcestruzzo sotto la piscina

7504635

NOTICE 430 - H120-2017.indd 13 15.12.16 13:47

• Comment interpréter cette notice • So ist diese Anleitung zu lesen

• Uitleg bij deze handleiding • How to interpret this notice

• Interpretación de estas instrucciones • Come interpretare il foglietto illustrativo

• Opération de montage à effectuer

• Durchzuführende Montagearbeiten

• Te verrichten montagehandeling

• Assembly to be carried out

• Operación de montaje a realizar

• Come effettuare il montaggio

• Sachet quincaillerie à utiliser

• Beutel mit den zu verwendenden Eisenwaren

• Te gebruiken zakje ijzerwaren

• Hardware kit to be used

• Bolsa de tornillería que se ha de utilizar

• Sacchetto degli attrezzi da utilizzare

• Outillage

• Werkzeuge

• Gereedschap

• Tools

• Herramientas

• Utensileria

• Hors mise en eau et dalle béton

• Ohne Wasserbefüllung und

Bodenplatte

• Aanleg betonnen fundering en

vullen niet inbegrepen

• Excluding lling with water and

installation of concrete slab

• Fuera de puesta en agua y base

de hormigón

• Escluso immersione in acqua e

lastra in cemento

48/72 H

•Vous trouverez dans votre colis une pièce de bois à utiliser en intermédiaire entre

la masse et les madriers de votre piscine. Celle-ci permet d’éviter l’écrasement des

rainures du bois, c’est pourquoi on l’appelle “pièce martyre”.

• In der Verpackung nden Sie ein Holzstück, das zwischen den Holzhammer und die

Holzbohlen des Schwimmbeckens zu setzen ist, damit die Nuten des Holzes nicht

beschädigt werden, deshalb wird es „Schlagholz“ genannt.

• In het geleverde pakket zult u een stuk hout/offerblok vinden dat op de planken van

het bad geplaatst moet worden zodra u er met de moker op gaat slaan. Zo wordt

voorkomen dat de groeven van het hout beschadigd raken.

• In the package you receive, you will nd a piece of wood for using as a

protective wedge between the hammer and the planks of your swimming

pool.This enables you to avoid crushing the grooves in the wood, which is

why it is called a “sacrice piece”.

• En el embalaje encontrará un trozo de madera que lo pondrá entre el martillo

de goma y los tablones de la piscina para no dañar las ranuras de la madera.

Por tal razón se le llama “madera protectora contra golpes“.

• Nella vostra scatola troverete un pezzo di legno da utilizzare tra la mazza e le assi

della vostra piscina. Ciò permette di evitare lo schiacciamento delle scanalature del

legno e per questo motivo viene chiamato “pezzo martire”.

NOTICE 430 - H120-2017.indd 14 15.12.16 13:47

1a - Marquer au sol le positionnement de la structure avec une marge de 50 cm pour faciliter le contrôle de la

géométrie.

1b -

Couler une dalle béton à la dimension précisée en page 20, d’une épaisseur de 10 cm minimum

1c - Orienter la piscine de façon à positionner l’entrée du skimmer face aux vents dominants an d’optimiser

l’évacuation des particules en surface. Pour cela, utiliser provisoirement le premier rang de madrier.

La présence d’une dalle béton est impérative pour la validation de la garantie.

2* - IMPORTANT : Il est important que les madriers soient emboités correctement, surtout ceux du bas

(là ou la pression de l’eau sera la plus forte).

POUR EMBOITER UN MADRIER VOILE :

Même emballé sur palette, il est possible que certains madriers soient voilés. Cela est tout à fait normal

étant donné que le bois est un matériaux vivant.

Pour monter un madrier voilé, positionnez et enclenchez un des deux côtés du madrier. Redressez

l’autre côté à l’aide de 2 cales de bois et du serre joint. Enclenchez-le à l’aide de la masse et de la pièce

martyre.

2a - Principe d’assemblage. Utiliser la pièce martyre pour l’emboîtement de tous les madriers.

2b - Mettre à niveau le premier rang de madriers.

2c - Contrôler la géométrie à l’aide d’un mètre ruban (10m).

2d - Contrôler la géométrie à l’aide d’un mètre ruban (10m).

2e - Positionner le madrier de refoulement au 6ème rang. Il peut se placer à droite ou à gauche du skimmer.

2f - Positionner le madrier inférieur skimmer au 7ème rang après le demi madrier inférieur.

2g - Positionner le madrier supérieur skimmer et les 3 madriers supérieurs.

3a - Tracer les emplacements des préperçages sur les 7 parois pleines.

3b - Tracer les emplacements des pré-perçage sur la paroi skimmer.

3c - Positionnement des consoles.

3d - Mettre de niveau les consoles et les visser jusqu’à noyer les têtes de vis dans le bois.

3e - Fixer les butées en bois pour la trappe skimmer

SOMMAIRE :

- Préparation de la dalle béton

- Montage paroi

- Vissage consoles

- Montage renforts des parois

- Préparation des parois

- Installation feutre et liner

- Découpe buse et skimmer

- Montage des margelles pin

- Echelles

4a - Mettre à longueur le poteau de section 45x135 pour le skimmer.

4b - Marquer l’emplacement des perçages et disposer les poteaux. Découper les poteaux de renfort de paroi de section 45x135 à hauteur de la piscine

4c - Percer les parois.

4d - Visser tous les madriers et noyer les têtes de vis dans le bois.

5a - Visser la bouche du skimmer dans le madrier supérieur à l’aide de 2 vis fournies dans le carton du skimmer.

5b - Installer le joint extérieur skimmer ainsi que le corps du skimmer.

5c - Fixer l’ensemble en serrant efcacement pour une bonne étanchéité.

5d - Après avoir recouvert la partie letée de téon, visser la vanne d’arrêt letée dans le corps du skimmer. Fermer la vanne.

5e - Percer les rails aux dimensions (3 cm des extrémités puis tous les 20 cm environ).

5f - Dérouler le feutre de paroi et plaquer le rail plastique dessus à eur du madrier supérieur.

5g - Visser le premier rail du liner.

5h - Tracer l’angle à découper.

5i - Découper les angles selon le shéma.

5j - Retrouver par tâtonnement le cadre du skimmer.

5k - Découper le feutre à l’extérieur du cadre.

5l - Procéder de même avec le refoulement.

5m - Poser l’un des joints skimmer.

5n - Poser un joint au refoulement. Il doit être au contact avec le bois. Découper le feutre de paroi en conséquence.

6a - Mettre en place le feutre de protection pour le sol.

6b - Découper le feutre de protection à l’aide d’un cutter ou d’une paire de ciseau.

6c - Mettre en place le liner.

6d - Faire coincider les coins du liner avec les angles de la piscine.

6e - Accrocher le liner dans la lèvre du rail.

6f - Contrôler le positionnement du liner et supprimer les plis les plus grossiers.

6g - Ajuster les angles du liner avec ceux de la structure.

6h - Mettre en eau sur 2 cm de hauteur.

6i - Supprimer les plis.

6j - Remettre en eau.

7a - Arrêter la mise en eau sous la buse de refoulement.

7b - Positionner la buse de refoulement de l’intérieur de la piscine.

7c - Découper le liner au niveau de la buse en laissant un jeu de 2 mm environ. Mettre en place le joint et la buse de refoulement

7d - Serrer l’écrou de le buse de refoulement sufsamment pour assurer l’étanchéité.

7e - Recouvrir la partie letée des embouts à l’aide du ruban Téon dans le sens anti-horaire. Minimum 20 tours.

7f - Visser l’un des embouts au refoulement, l’autre sous le skimmer.

7g - Installer l’un des tuyaux au refoulement et le xer à l’aide d’un collier métallique.

7h - Disposer l’autre extrémité du tuyau dans la piscine et remettre en eau.

7i - Marquer l’emplacement du joint skimmer.

7j - Installer le joint et le cadre de skimmer.

7k - Découper le liner à l’intérieur du cadre skimmer. Placer nalement le cache bride en le clipsant.

7l - Hauteur d’eau correcte à mi-hauteur du skimmer (après mise en place de la ltration).

7m - Découper les prols de nition à hauteur de piscine en veillant à laisser un jeu de 2 cm entre l’extrémité du prol de nition et la margelle.

Dans le cas de l’utilisation d’une bâche de sécurité,

penser à centrer l’échelle inox sur la margelle.

• (voir page 31-32)

L’utilisation des échelles doit être limitée à l’accès à la piscine

Le poids maximum autorisé est de 150kg

Le moyen d’accès doit etre mis en position de sécurité lorsqu’il n’est pa utilisé

9a - Mettre à niveau l’échelle. Pour cela, chasser l’air sous les marches si nécessaire.

9b - Fixer les supports inox à l’aide des boulons fournis dans le carton de l’échelle inox.

NOTICE 430 - H120-2017.indd 15 15.12.16 13:47

1a - Eine min. 10 cm starke Bodenplatte mit den auf Seite 20 angegebenen Maßen ausführen.

1b - Richten Sie die Struktur zu den vorherrschenden Winden hin aus und verwenden Sie hierzu vorübergehend

die erste Reihe der Bohlen.

1c - Am Boden die Position des Schwimmbads mit einem Rand von 50 cm markieren, um die geometrische

Kontrolle zu erleichtern.

Damit die Garantie in Kraft tritt, muss eine Bodenplatte ausgeführt sein.

2* - WICHTIG : Die Bohlen müssen korrekt eingefügt sein, vor allem die unteren Bohlen

(dort, wo der Wasserdruck am stärksten ist).

EINFÜGEN EINER VERZOGENEN BOHLE: Einige Bohlen können sich auch auf der Palette verpackt

verziehen. Das ist ganz normal, da Holz ein lebendiger Werkstoff ist.

Um eine verzogene Bohle zu montieren, eine Seite der Bohle einsetzen und verrasten.

Die andere Seite der Bohle mit 2 Holzkeilen und einer Schraubzwinge geraderichten.

Diese Seite dann mit dem Holzhammer und dem Schlagholz einschlagen.

2a - Prinzip des Zusammenbaus. Verwenden Sie hierbei das Schlagwerkzeug zum Einfügen aller Bohlen.

2b - Führen Sie eine Nivellierung auf der Höhe der ersten Reihe der Bohlen durch.

2c - Kontrollieren Sie die ordnungsgemäße Geometrie mithilfe eines Metermaßes (10 m).

2d - Kontrollieren Sie die ordnungsgemäße Geometrie mithilfe eines Metermaßes (10 m).

2e - Bringen Sie die Staubohle in der 6. Reihe an. Sie kann rechts oder links vom Skimmer angebracht werden.

2f - Bringen Sie die untere Skimmer-Bohle in der 7. Reihe hinter der halben unteren Bohle an.

2g - Bringen Sie die obere Skimmer-Bohle und die 3 oberen Bohlen an.

3a - Markieren Sie die Anbringungsorte der Vorbohrungen auf den 7 Vollwänden.

3b - Markieren Sie die Anbringungsorte der Vorbohrungen auf der Seitenwand des Skimmers.

3c - Lokalisierung der Konsolen.

3d - Nivellieren Sie die Konsolen und verschrauben Sie sie, bis die Schraubenköpfe in das Holz einsinken.

3e - Befestigen Sie die Holzanschläge für die Skimmer-Klappe.

4a - Den Mast von 45 x 135 Querschnitt für den Skimmer auf Länge schneiden.

4b - Markieren Sie die Bohrstellen und ordnen Sie die Masten an. Schneiden Sie die Wandverstärkungsmasten von 45 x 135 mm Querschnitt auf Länge.

4c - Die Wände durchbohren.

4d - Die Wände an jeder Bohle durchbohren und die Schraubenköpfe einschrauben.

5a - Schrauben Sie die Öffnung des Skimmers in der oberen Bohle mithilfe der im Karton des Skimmers mitgelieferten 2 Schrauben fest.

5b - Installieren Sie die äußere Dichtung des Skimmers sowie den Skimmerkörper.

5c - Befestigen Sie diesen Aufbau durch kräftiges Anziehen, um eine optimale Dichtigkeit zu erlangen.

5d - Nach Abdeckung des gewundenen Bereichs mit Teon den Absperrschieber mit Gewinde in den Skimmerkörper schrauben. Das Ventil schließen.

5e - Bohren Sie die Schienen gemäß den Abmessungen an (3 cm von den äußeren Enden und anschließend etwa alle 20 cm).

5f - Das Wandvlies ausrollen und die Kunststoffschiene darauf auf gleicher Höhe mit der oberen Bohle aufbringen.

5g - Schrauben Sie die erste Schiene der Schwimmbadfolie fest.

5h - Markieren Sie den abzuschneidenden Winkel.

5i - Schneiden Sie die Winkel gemäß der Darstellung ab.

5j - Ertasten Sie den Rahmen des Skimmers.

5k - Schneiden Sie das Wandvlies außerhalb des Rahmens.

5l - Gehen Sie mit der Staudüse gleichermaßen vor.

5m - Setzen Sie eine der Skimmer-Dichtungen ein.

5n - Setzen Sie eine Dichtung in die Staudüse ein. Sie muss mit dem Holz in Kontakt sein. Das Wandvlies dementsprechend abschneiden.

6a - Legen Sie das Schutzvlies für den Boden aus.

6b - Schneiden Sie das Schutzvlies mithilfe eines Cutters oder einer Schere zu.

6c - Legen Sie die Schwimmbadfolie aus.

6d - Die Ecken der Schwimmbadfolie müssen mit den Winkeln des Schwimmbads zusammenfallen.

6e - Befestigen Sie die Schwimmbadfolie in der Schienenleiste.

6f - Kontrollieren Sie die ordnungsgemäße Anbringung der Schwimmbadfolie und entfernen Sie die größten Faltenbildungen.

6g - Passen Sie die Ecken der Schwimmbadfolie an die Ecken des Schwimmbads an.

6h - Füllen Sie Wasser bis zu einer Höhe von etwa 2 cm ein.

6i - Entfernen Sie die vorhandenen Falten.

6j - Befüllen Sie mit Wasser.

7a - Unterbrechen Sie die Wasserbefüllung unterhalb der Staudüse.

7b - Bringen Sie die Staudüse auf der Innenseite des Schwimmbads an.

7c - Schneiden Sie die Schwimmbadfolie auf der Höhe der Düse zu und lassen Sie hierbei eine Spielraum von etwa 2 cm stehen.

7d - Ziehen Sie die Schraubenmutter der Staudüse an.

7e - Decken Sie den gewundenen Bereich der Ansätze mithilfe eines Teonbandes gegen den Uhrzeigersinn ab. Mindestens 20 Umwicklungen.

7f - Schrauben Sie einen der Ansätze in die Staudüse, den anderen unter den Skimmer.

7g - Installieren Sie einen der Schläuche in der Staudüse und befestigen Sie ihn mit Hilfe eines Metallrings..

7h - Legen Sie das andere Ende des Schlauches in das Schwimmbad und führen Sie eine Wasserbefüllung durch.

7i - Markieren Sie den Anbringungsort der Dichtung des Skimmers.

7j - Installieren Sie die Dichtung und den Rahmen des Skimmers.

7k - Schneiden Sie den Liner auf der Innenseite des Skimmer-Rahmens zu.

7l - Exakte Höhe auf halber Höhe des Skimmers (nach Anbringen der Filterung).

7m - Bringen Sie die Abschlussprole an. Achten Sie hierbei bitte darauf, einen Spielraum von 2 cm zwischen dem äußeren Ende des Abschlussprols und dem

Beckenrand stehen zu lassen.

• (siehe Seite 31-32)
