OVE LOUNGER User manual

p. 1
LOUNGER
OVE DECORS
1-866-839-2888
Installation Manual
• Carefully read the instructions
before starting the installation.
• This bathtub should be installed by
an experienced plumber.
• Drain pipe and drain trap are not
supplied. Connect to an existing
drain pipe.
If you are missing any part, please stop
and contact us immediately at:
1-866-839-2888
Manual de instalación
• Lea las instrucciones antes de
comenzar la instalación.
• Esta bañera debe ser instalado por
un experimentado plomero.
• Tubo de desagüe y sifón no se
suministran. Conectarse a una
tubería de drenaje.
Si le faltan cualquier parte, por favor
parar y contacto inmediatamente en:
1-866-839-2888
使用手冊
•開始安裝前請詳閱說明。
•本產品應由具經驗的水電工進行安
裝。
•並未提供排水管及排水U型彎管。請
連接至現有的排水管。
若遺失任何零件，請立即停止安裝
並與我們聯絡，來電請撥：
1-866-839-2888
An installation guidelines video can be found at:
可至以下連結觀看安裝說明影片：
Un video de las pautas de instalación se puede encontrar en:

p. 2
TOOLS REQUIRED / 需要的工具 / HERRAMIENTAS NECESARIAS
CAUTION
You will need at least two people to
install this product properly.
In order to reduce the risks of personal
injuries, do not support or lift the
bathtub by the rim. Provide adequate
support under the feet.
The distributor is not responsible for any
damage to the unit or personal property
caused by improper installation. If you
disregard instructional warnings, you
will void your warranty and possibly
deal with water damage.
• Unpack and inspect the bathtub for
damage. Return the bathtub to the
carton until you are ready to install.
• Install the bathtub on an adequately
supported, level oor.
• Before installation, ensure proper
access to the nal plumbing
connections.
ATENCIÓN
Se necesitan al menos dos personas para
instalar este producto correctamente.
Riesgo de lesiones personales. No
sostenga ni levante la bañera por el
borde. Coloque un soporte adecuado
debajo de los pies.
El distribuidor no se responsabiliza de
ningúndaño a la unidad ni a propiedades
personales causados por la instalación
inadecuada. Si usted ignora las
advertencias de instalación, perderá la
garantía y podría sufrir daños causados
por fuga de agua.
• Desempaque e inspeccione la bañera
para detectar cualquier daño. Vuelva
a colocar la bañera en el cartón hasta
que esté listo para instalarla.
• Instale la bañera sobre un piso con
soporte adecuado y nivelado.
• Antes de la instalación, asegúrese
de que tenga suciente acceso a las
conexiones nales de plomería.
注意
至少需要兩人才可準確的安裝本產
品。
為降低人員受傷的風險，不要以邊
沿支撐或是抬起浴缸。提供基腳足
夠的支撐力道。
經銷商對於起因於不正確的安裝所
造成的產品損傷或個人財產損失並
不承擔任何責任。若漠視安裝的警
告事項，您將喪失本產品之保固，
並可能需要承擔因漏水所造成的損
害。
• 拆裝並檢查浴缸是否受損。將浴
缸先放回紙箱內直到要安裝時再
取出。
• 浴缸需安裝於具支撐力、平穩的
地面。
• 在安裝前，確保出入孔位能與最
後完成的水管正確連結。

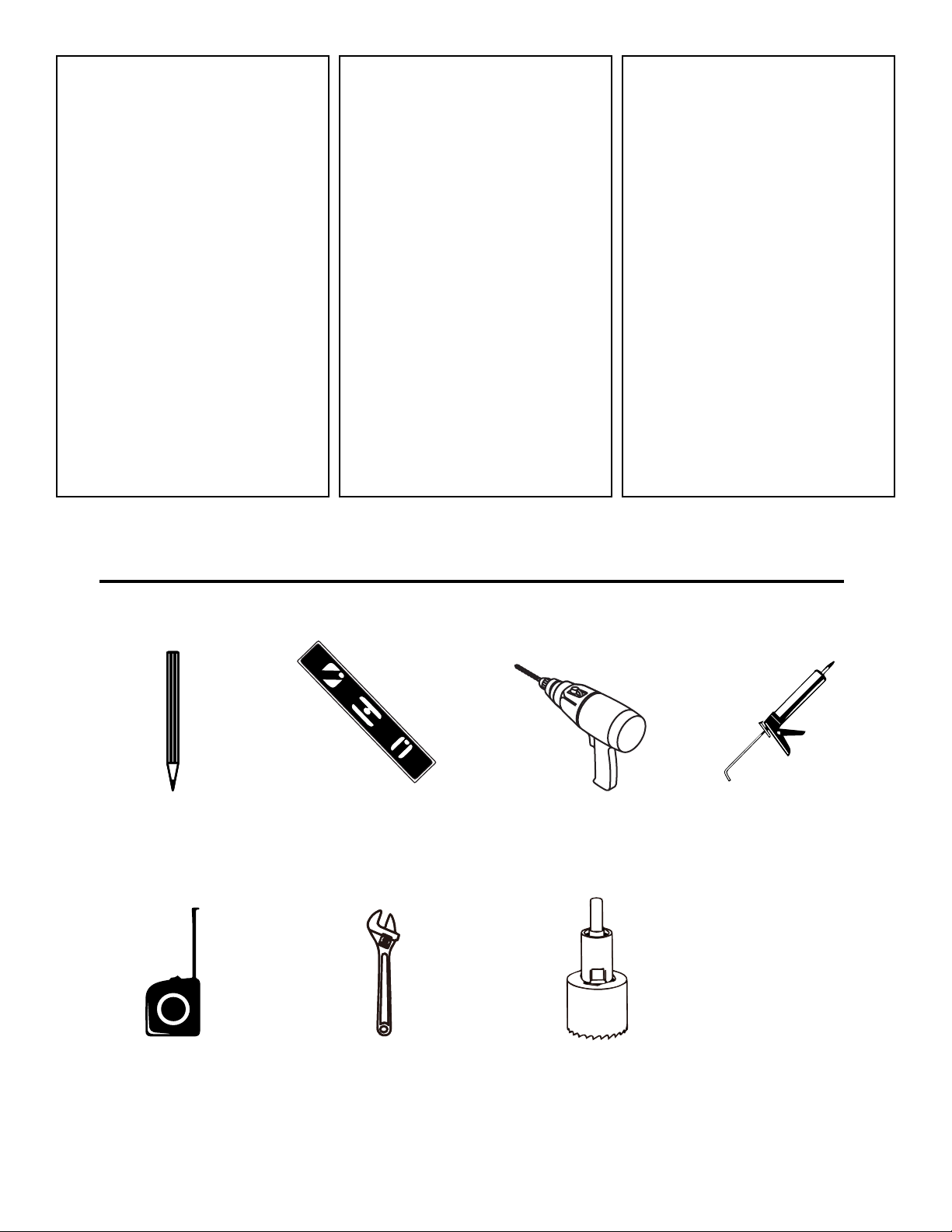

Pencil
鉛筆
Lápiz
Level
水平尺
Nivel
Silicone
矽氧樹脂
Silicona
Measuring Tape
伸縮卷尺
Cinta medidora
Drill
電鑽
Taladro
Adjustable key
可調式扳手
Llaves ajustables
Hole saw
鋸孔器
Sierra perforadora
Plus:
Fabric cloth to protect the bath.
另外還需要：
可用來保護浴缸的織布.
Más:
Tela para proteger la bañera.

p. 3
SPECIFICATION / 規格 / ESPECIFICACIONES
35.7加侖
0.135立方公尺 77磅
35公斤
Measures: inch [millimeter]
測量單位：英寸［公釐］
Medidas: pulgadas [milímetros]
Drain / 排水孔 / Drenaje
Overow / 溢流孔 / Desborde
630” [1600]
42 15/16” [1090]
28 3/8” [720]
16 9/16” [420]
9 1/4” [235]
11 13/16” [300]
20 1/2” [520]
14 15/16” [380]

p. 4
PART / 零件 / PIEZA DESCRIPTION / 內容說明 / DESCRIPCIÓN
Flexible Tube (NOT SUPPLIED) or Standard P-Trap (NOT SUPPLIED)
軟管（產品未附）或是標準的P型彎管（產品未附）
Tubo Flexible (NO INCLUIDO) o P-trampa estándar (NO INCLUIDO)
P-Trap (NOT SUPPLIED)
P型彎管（產品未附）
P-trampa (NO INCLUIDO)
Adapter (SUPPLIED)
接頭（產品已附）
Adaptador (INCLUIDO)
IMPORTANT
• Drawings are for reference ONLY.
This guide illustrates installation
best practices.
• Carefully read the instructions
before starting the installation.
• This bathtub should be installed by
an experienced plumber.
• Make sure the oor drain is already
installed and is compliant with your
local regulations.
• Piping and drain trap are not
supplied.
重要事項
• 圖面僅供參考。
本說明為最佳實務安裝指南。
• 安裝前請仔細地閱讀指示說
明。
• 本產品應由具經驗的水電工
進行安裝。
• 確認地板排水已安裝完成，
且符合當地的法規規範。
• 並未提供配管與排水U型彎
管。
IMPORTANTE
• Los dibujos son SÓLO para
referencia. Esta guía ilustra las
mejores prácticas de instalación.
• Lea cuidadosamente las
instrucciones antes de comenzar la
instalación.
• Esta bañera debe ser instalada por
un plomero calicado.
• Asegúrese de que el desagüe
del piso esté ya instalado de
conformidad con los reglamentos
locales.
• La tubería y el sifón de desagüe no
están incluidos.

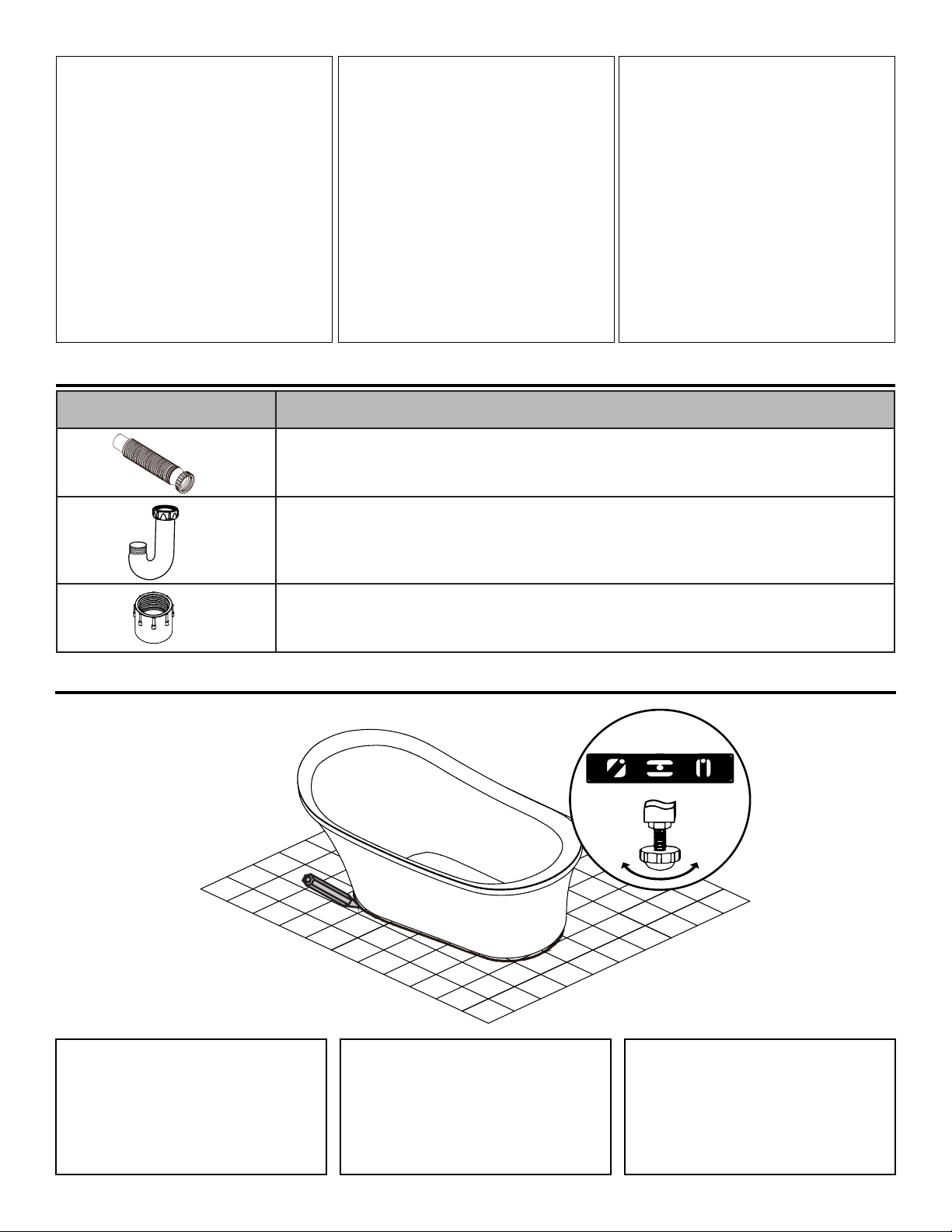

1. Place the bathtub in the desired
position on the oor and level it using the
adjustable feet.
2. Trace its outline on the oor with an
erasable marker.
3. Remove the bathtub and put it on a
throw rug to prevent damages.
1.將浴缸放置於希望安裝處的地板上，並
使用水平尺與可調式撐腳加以對齊地平
面。
2.以可消除記號筆在地板上畫出浴缸的外
緣。
3.將浴缸移開並擺放於小地毯上以防止受
損。
1. Coloque la bañera en la posición
deseada sobre el piso y nivélelo con las
patas ajustables.
2. Marque el contorno sobre el piso con
un marcador borrable.
3. Retire la bañera y colóquela sobre una
manta de cama para evitar daños.
PARTS / 零件 / PIEZAS
PREPARATION / 準備工作 / PREPARACIÓN

p. 5

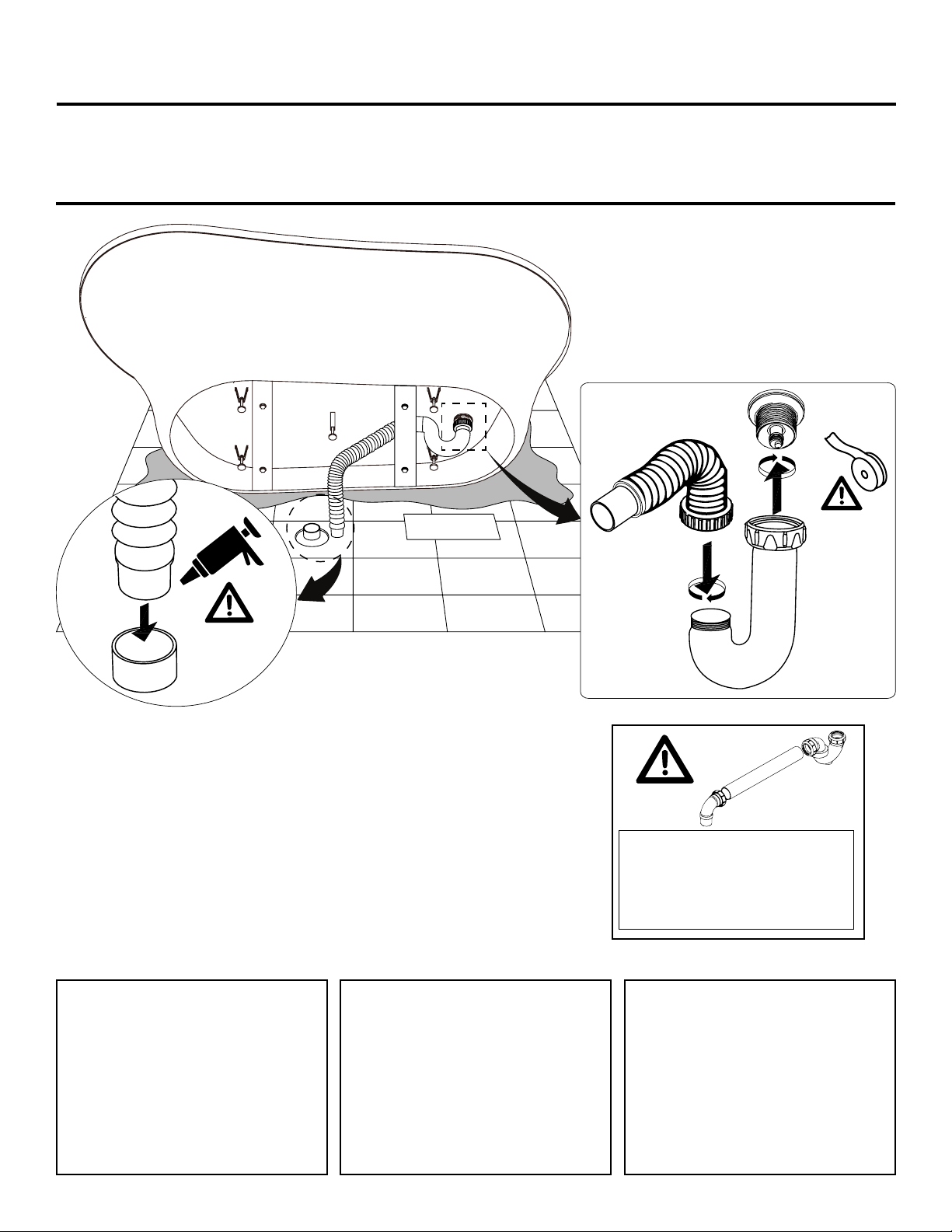

Option #1
1. Install the P-Trap by screwing it to
the preinstalled bathtub drain outlet.
Use Teon tape and/or sealant. Then,
as shown in the illustration, connect the
P-Trap to the Flexible Tube.
2. Connect the Flexible Tube to your
existing oor drain as illustrated, using
PVC pipe sealant to join the parts together.
選項#1
1.將P型彎管與已預先安裝的浴缸排水
口連接固定。使用鐵氟龍膠帶與／或
是密封膠。接著，如圖示，將P型彎
管與軟管接合固定。
2.如圖示，將軟管與現有的地板排水
管相接，以PVC管密封膠將兩端黏著
固定。
Opción #1
1. Instale el P-trampa atornillando en el
desagüe de la bañera. El uso de la cinta y
/ o sellador de teón. Entonces, como se
ilustra, conectar el P-trampa para el tubo
exible.
2. Conectar el tubo exible para el drenaje
de suelo existente como se muestra. El
uso de PVC sellador de tuberías para
asegurar las partes.
Installation using a standard PVC P-Trap
is done similarly.
使用標準的PVC P型彎管也可同樣地完成
安裝。
La instalación con sifón en P de PVC se
hace de manera similar.
INSTALLATION (Option #1) / 安裝（選項#1） / INSTALACIÓN (Opción #1)
GUIDELINES FOR BATHTUB DRAIN INSTALLATION
浴缸排水安裝說明
DIRECTRICES PARA LA INSTALACIÓN DE DESAGÜE DE BAÑERA
