oventrop Multidis SF User manual

Premium Armaturen + Systeme
Betriebsanleitung
DE „Multidis SF“
Edelstahlverteiler
Operating instructions
EN “Multidis SF”
Stainless steel distributor/collector
Notice d’utilisation
FR «Multidis SF»
Distributeur/collecteur en acier inoxydable
Инструкция по эксплуатации
RU „Multidis SF“
Распределительная гребенка из нержавеющей стали

„Multidis SF“ Inhaltsverzeichnis
140645280-V02.08.2019
1. Allgemeine Angaben........................................................................................5
1.1 Gültigkeit der Anleitung.....................................................................................................5
1.2 Lieferumfang .....................................................................................................................5
1.3 Kontakt.............................................................................................................................. 5
1.4 Urheber- und Schutzrechte............................................................................................... 5
1.5 Konformitätserklärung....................................................................................................... 5
1.6 Hinweise zur Anleitung......................................................................................................5
1.6.1 Verwendete Symbole ........................................................................................................ 5
2. Sicherheitsbezogene Informationen..............................................................5
2.1 Normative Vorgaben..........................................................................................................5
2.2 Bestimmungsgemäße Verwendung .................................................................................. 5
2.3 Vorhersehbare Fehlanwendung......................................................................................... 6
2.4 Änderungen am Produkt ...................................................................................................6
2.5 Warnhinweise .................................................................................................................... 6
2.6 Sicherheitshinweise...........................................................................................................6
2.6.1 GefahrdurchunzureichendePersonalqualikation........................................................... 6
2.6.2 Verletzungsgefahr durch Armaturen unter Druck.............................................................. 7
2.6.3 Verbrennungsgefahr durch unkontrolliert austretende heiße Medien ...............................7
2.6.4 VerbrennungsgefahranheißenArmaturenundOberächen............................................ 7
2.6.5 Verletzungsgefahr bei unsachgemäßer Arbeit...................................................................7
2.6.6 Verfügbarkeit der Betriebsanleitung.................................................................................. 7
3. Technische Beschreibung ...............................................................................7
3.1 Aufbau ...............................................................................................................................7
3.2 Funktionsbeschreibung..................................................................................................... 8
3.3 Bedienelemente und Anzeigen.......................................................................................... 8
3.4 Technische Daten.............................................................................................................. 9
3.4.1 Leistungsdaten.................................................................................................................. 9
3.4.2 Maße..................................................................................................................................9
4. Zubehör und Ersatzteile ..................................................................................9
4.1 Kugelhahn .........................................................................................................................9
4.2 Wärmemengenzähler ......................................................................................................10
5. Transport und Lagerung................................................................................10
6. Montage..........................................................................................................10
7. Inbetriebnahme ..............................................................................................11
7.1 Füllen, Entlüften und Dichtheitsprüfung der Anlage........................................................ 11
Inhalt
Seite

Inhaltsverzeichnis „Multidis SF“
140645280-V02.08.2019
7.2 Einregulierung..................................................................................................................11
8. Betrieb.............................................................................................................12
8.1 Funktionsheizen ..............................................................................................................12
8.2 Hydraulischer Abgleich ...................................................................................................12
8.3 Korrekturfaktoren für Wasser-Glykol-Gemische..............................................................12
9. Instandhaltung ...............................................................................................12
10. Demontage und Entsorgung.........................................................................13

5
„Multidis SF“ Allgemeine Angaben
140645280-V02.08.2019
1. Allgemeine Angaben
Die Originalbetriebsanleitung ist in deutscher
Sprache verfasst.
Die Betriebsanleitungen anderer Sprachen
wurden aus dem Deutschen übersetzt.
1.1 Gültigkeit der Anleitung
Diese Anleitung gilt für den Edelstahlverteiler
„Multidis SF“ in den Ausführungen für 2 bis 12
Heiz-/Kühlkreise.
1.2 Lieferumfang
Prüfen Sie Ihre Lieferung auf Transportschäden
und Vollständigkeit.
Der Lieferumfang umfasst:
• Vorlaufbalken
• Rücklaufbalken
• 2 Verteilerhalter
• 4 Schrauben
• 4 Dübel
• 2 Dichtringe für die Verbindung zwischen
Edelstahlverteiler und Kugelhahn
• Raumkennzeichnung
• Betriebsanleitung
1.3 Kontakt
Kontaktadresse
OVENTROP GmbH & Co. KG
Paul-Oventrop-Straße 1
59939 Olsberg
Deutschland
Technischer Kundendienst
Telefon: [phone]
1.4 Urheber- und Schutzrechte
Diese Anleitung ist urheberrechtlich geschützt.
Sie ist ausschließlich für die mit dem Produkt
beschäftigten Personen bestimmt.
1.5 Konformitätserklärung
Hiermit erklärt die Oventrop GmbH & Co. KG,
dass dieses Produkt in Übereinstimmung mit
den grundlegenden Anforderungen und den
einschlägigen Bestimmungen der betreffenden
EU-Richtlinien hergestellt wurde.
Die Konformitätserklärung kann beim Hersteller
angefordert werden.
1.6 Hinweise zur Anleitung
1.6.1 Verwendete Symbole
Kennzeichnet wichtige Informationen
und weiterführende Erläuterungen.
fHandlungsaufforderung
• Aufzählung
1.
2.
Feste Reihenfolge. Handlungsschritte
1 bis X.
ZErgebnis der Handlung
2. Sicherheitsbezogene
Informationen
2.1 Normative Vorgaben
Beachten Sie bei der Installation die baurecht-
lichen, gewerblichen und wasserrechtlichen
Vorschriften.
Es gelten die aktuell gültigen Normen, Regeln
und Richtlinien.
• DIN EN 1264
• DIN 18380
• VDI 2035
• DIN EN 16313
2.2 Bestimmungsgemäße
Verwendung
Die Betriebssicherheit ist nur bei bestimmungs-
gemäßer Verwendung des Produktes gewähr-
leistet.
Der „Multidis SF“ Edelstahlverteiler dient zur
zentralen Verteilung des Heiz- oder Kühl-
wassers auf die verschiedenen Kreise einer
Wohneinheit.
Jede darüber hinausgehende und/oder ander-
sartige Verwendung gilt als nicht bestimmungs-
gemäß.

6
Sicherheitsbezogene Informationen „Multidis SF“
140645280-V02.08.2019
Ansprüche jeglicher Art gegen den Hersteller
und/oder seine Bevollmächtigten wegen Schä-
den aus nicht bestimmungsgemäßer Verwen-
dung können nicht anerkannt werden.
Zur bestimmungsgemäßen Verwendung zählt
auch die korrekte Einhaltung dieser Anleitung.
2.3 Vorhersehbare Fehlanwendung
Mit konstruktiven Mitteln allein sind Fehlanwen-
dungen nicht völlig auszuschließen.
Vermeiden Sie daher Folgendes:
• Vertauschen von Vor- und Rücklauf.
• Den Betrieb mit aggressiven Medien (z. B.
Dampf oder Öl).
2.4 Änderungen am Produkt
Änderungen am Produkt sind untersagt. Bei
Änderungen am Produkt erlischt die Pro-
duktgarantie. Für Schäden und Betriebsstö-
rungen, die sich aus Änderungen am Produkt
ergeben, haftet der Hersteller nicht.
2.5 Warnhinweise
Jeder Warnhinweis enthält folgende Elemente:
Warnsymbol
SIGNALWORT
Art und Quelle der Gefahr!
Mögliche Folgen, wenn die Gefahr ein-
tritt bzw. der Warnhinweis ignoriert wird.
fMöglichkeiten zur Vermeidung der
Gefahr.
Unterschiedliche Warnhinweise sind mit unter-
schiedlichen Signalworten gekennzeichnet (GE-
FAHR, WARNUNG, VORSICHT, ACHTUNG).
DieSignalwortedenierendieSchwereder
Gefahr, die von einer Situation ausgeht.
WARNUNG
Kennzeichnet eine mögliche Gefahr mit
mittlerem Risiko. Wenn die Situation
nicht vermieden wird, sind möglicher-
weise Tod oder schwere Körperverlet-
zung die Folge.
VORSICHT
Kennzeichnet eine mögliche Gefahr mit
geringerem Risiko. Wenn die Situati-
on nicht vermieden wird, sind leichte
und reversible Körperverletzungen die
Folge.
ACHTUNG
Kennzeichnet eine Situation, die mög-
licherweise Sachschäden zur Folge
haben kann, wenn sie nicht vermieden
wird.
2.6 Sicherheitshinweise
Dieses Gerät ist nach dem Stand der Technik
hergestellt worden und betriebssicher. Dennoch
können bei Montage und Betrieb Restgefahren
für Personen und Sachwerte entstehen. Beach-
ten Sie folgende Sicherheitshinweise.
2.6.1 Gefahr durch unzureichende
Personalqualikation
Arbeiten an diesem Produkt dürfen nur dafür
ausreichendqualizierteFachhandwerker
ausführen.
Sanitär-, Heizungs- und Klimatechnik-
Fachhandwerker
Folgende Arbeiten dürfen nur Sanitär-, Hei-
zungs- und Klimatechnik-Fachhandwerker
ausführen:
• Montage
• Inbetriebnahme
• Störungsbehebung
• Instandhaltung
• Demontage und Entsorgung
Der Sanitär-, Heizungs- und Klimatech-
nik-Fachhandwerker ist aufgrund seiner
fachlichen Ausbildung und Erfahrungen sowie
Kenntnisse der einschlägigen Normen in der
Lage, Arbeiten an Heizungs- und Trinkwas-
seranlagen auszuführen. Er muss mögliche
Gefahren selbstständig erkennen können.

7
„Multidis SF“ Technische Beschreibung
140645280-V02.08.2019
Betreiber
Folgende Arbeiten darf der Betreiber ausführen:
• Gerät bedienen
Der Betreiber muss von einem Fachhandwerker
in die Bedienung eingewiesen sein.
2.6.2 Verletzungsgefahr durch
Armaturen unter Druck
fFühren Sie alle Arbeiten bei druckloser
Anlage aus.
fHalten Sie im laufenden Betrieb die zulässi-
gen Betriebsdrücke ein.
2.6.3 Verbrennungsgefahr durch
unkontrolliert austretende heiße
Medien
fFühren Sie Arbeiten am Heiz-/Kühlkreis
oder am Trinkwasserkreis nur bei drucklo-
ser Anlage aus.
fPrüfen Sie nach Arbeiten das Gerät auf
Dichtheit.
fTragen Sie eine Schutzbrille.
2.6.4 Verbrennungsgefahr an heißen
Armaturen und Oberächen
fLassen Sie das Gerät vor Arbeiten abküh-
len.
fTragen Sie geeignete Schutzkleidung, um
ungeschützten Kontakt mit heißen Armatu-
ren und Anlagenteilen zu vermeiden.
2.6.5 Verletzungsgefahr bei
unsachgemäßer Arbeit
Gespeicherte Energien, kantige Bauteile, Spit-
zen und Ecken können Verletzungen verursa-
chen.
fSorgen Sie vor Beginn der Arbeiten für
ausreichenden Platz.
fGehen Sie mit offenen oder scharfkantigen
Bauteilen vorsichtig um.
fHalten Sie den Arbeitsbereich aufgeräumt
und sauber, um Unfallquellen zu vermeiden.
2.6.6 Verfügbarkeit der
Betriebsanleitung
Jede Person, die mit diesem Gerät arbeitet,
muss diese Anleitung und alle mitgeltenden
Anleitungen (z. B. Anleitung des Zubehörs)
gelesen haben und anwenden.
Die Anleitung muss am Einsatzort des Geräts
verfügbar sein.
fGeben Sie diese Anleitungen und alle mit-
geltenden Anleitungen (z. B. Anleitung des
Zubehörs) an den Betreiber weiter.
3. Technische Beschreibung
3.1 Aufbau
43
6
2
5
7
1

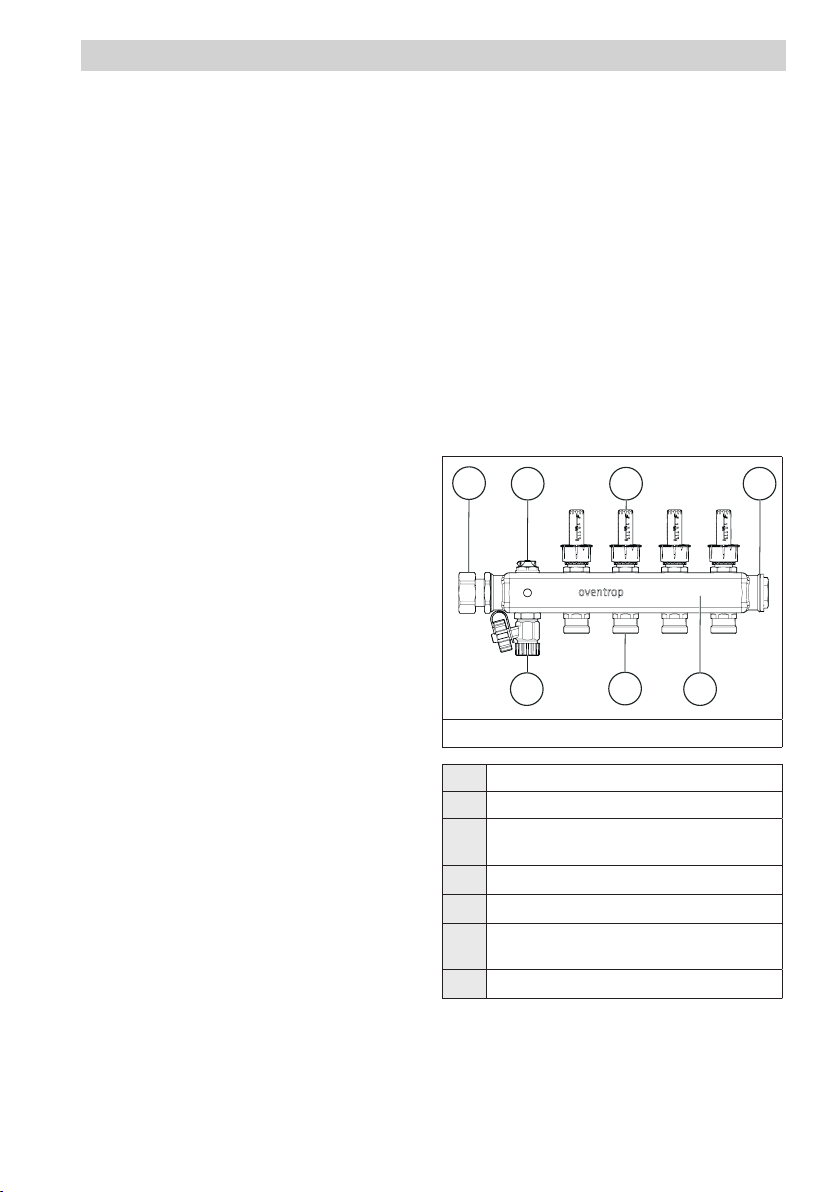

Abb. 1: Aufbau Vorlauf
(1) Adapter G 1
(2) Entlüftungsstopfen G ½
(3) Durchuss-,Mess-,undRegulierein-
satz
(4) Blindstopfen G 1
(5) Vorlaufbalken
(6) Anschlussnippel G ¾ AG (Eurokonus
nach DIN EN 16313)
(7) Füll- und Entleerhahn G ¾

8
Technische Beschreibung „Multidis SF“
140645280-V02.08.2019
4
3
7
2
6
8
15

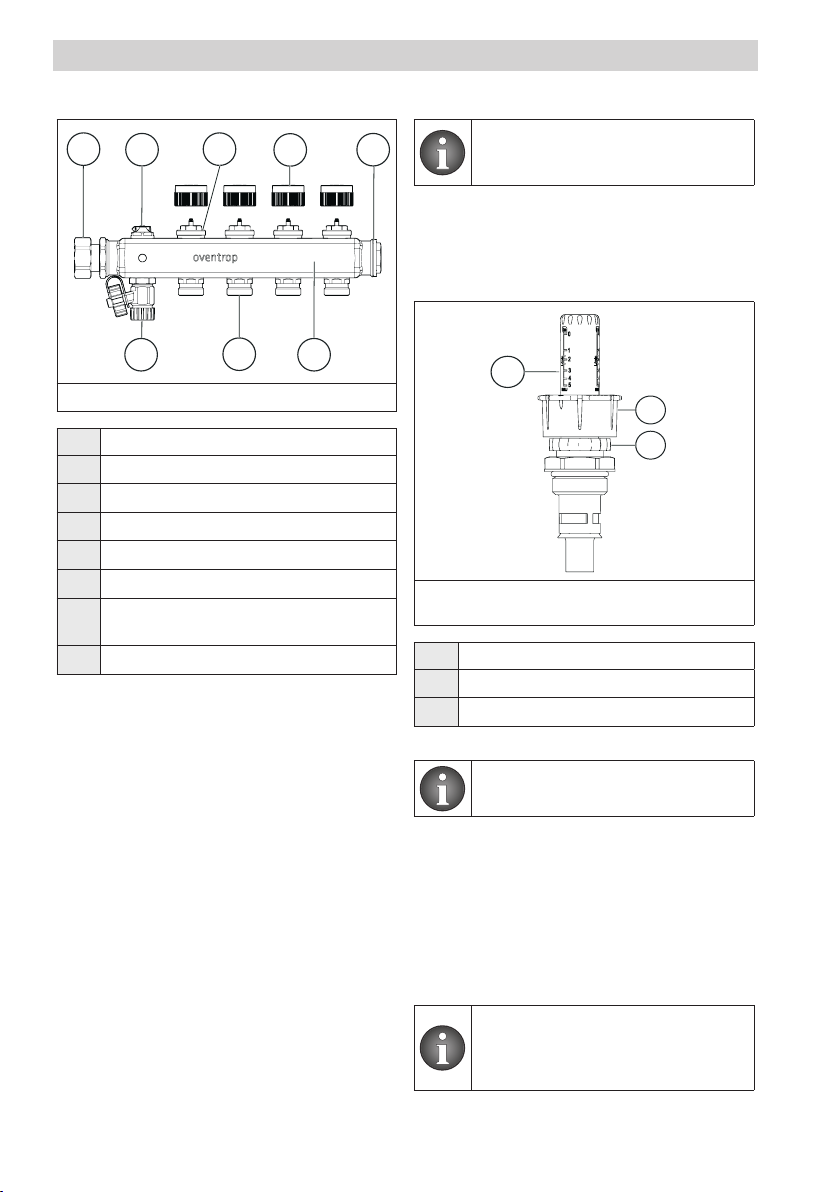

Abb. 2: Aufbau Rücklauf
(1) Adapter G 1
(2) Entlüftungsstopfen G ½
(3) Ventileinsatz
(4) Bauschutzkappe
(5) Blindstopfen G1
(6) Rücklaufbalken
(7) Anschlussnippel G ¾ AG (Eurokonus
nach DIN EN 16313)
(8) Füll- und Entleerhahn G ¾
3.2 Funktionsbeschreibung
Der„Multidis SF“ Edelstahlverteiler verteilt das
Medium in die jeweiligen Kreise in Heiz- und
Kühlanlagen.
Die Ventileinsätze im Rücklaufbalken haben ein
M30x1,5 Gewinde. Die Ventileinsätze können
zur Einzelraumthemperaturregelung mit einem
Thermostatkopf oder Stellantrieb ausgestattet
werden.
Zur Kennzeichnung der einzelnen Kreise liegen
dem Edelstahlverteiler bedruckte Aufkleber bei.
Diese können Sie auf dem Edelstahlverteiler
anbringen.
Über die Füll- und Entleerhähne können die
Heiz-/Kühlkreise gefüllt und gespült werden.
Der Entlüftungsstopfen dient zum Entlüften
beim Befüllen und ggf. beim Betrieb der Heiz-
oder Kühlanlage.
Setzen Sie zum Absperren der Vor-
undRücklaueitungeinenKugelhahn
vor die Verteilerbalken.
3.3 Bedienelemente und Anzeigen
MitdenDurchuss-,Mess-undReguliereinsät-
zenwirdderDurchussangezeigt,eingestellt,
gemessen und reguliert.
3
2
1
Abb. 3: Aufbau Durchuss-, Mess- und
Reguliereinsatz
(1) Einstellhaube
(2) Anschlagring
(3) Skala
StellenSiedenDurchusswiefolgtein:
Führen Sie alle Einstellarbeiten bei
laufender Umwälzpumpe durch.
1. Öffnen Sie alle Ventile im Heiz- und Kühl-
kreislauf vollständig.
2. UmdiegewünschteDurchussmengeein-
zustellen, drehen Sie an der Einstellhaube.
ImUhrzeigersinn=Durchussdrosseln/
ganz schließen.
GegendenUhrzeigersinn=Durchuss
erhöhen / ganz öffnen.
WelchenDurchussSieeingestellt
haben, können Sie am roten Anzeige-
ring im Schauglas ablesen. Die Skala
zeigt Werte von 0-5 l/min. an.
3. Führen Sie den Einstellvorgang für alle
Heiz- und Kühlkreise durch.

9
„Multidis SF“ Zubehör und Ersatzteile
140645280-V02.08.2019
4. Kontrollieren Sie die Werte und regulieren
Sie ggf. nach.
DerzuletzteingestellteDurchussistdurchden
Anschlagring wiederherstellbar.
1. Entfernen Sie die Einstellhaube.
2. Drehen Sie den Anschlagring bis zum
Anschlag nach unten.
3. Setzen Sie die Einstellhaube wieder auf
denDurchuss-,Mess-undRegulierein-
satz auf.
WennSienunkurzzeitigdenDurchuss
verstellen, müssen Sie anschließend nur den
Anschlagring wieder bis zum Anschlag drehen
um den vorherigen Wert wiederherzustellen.

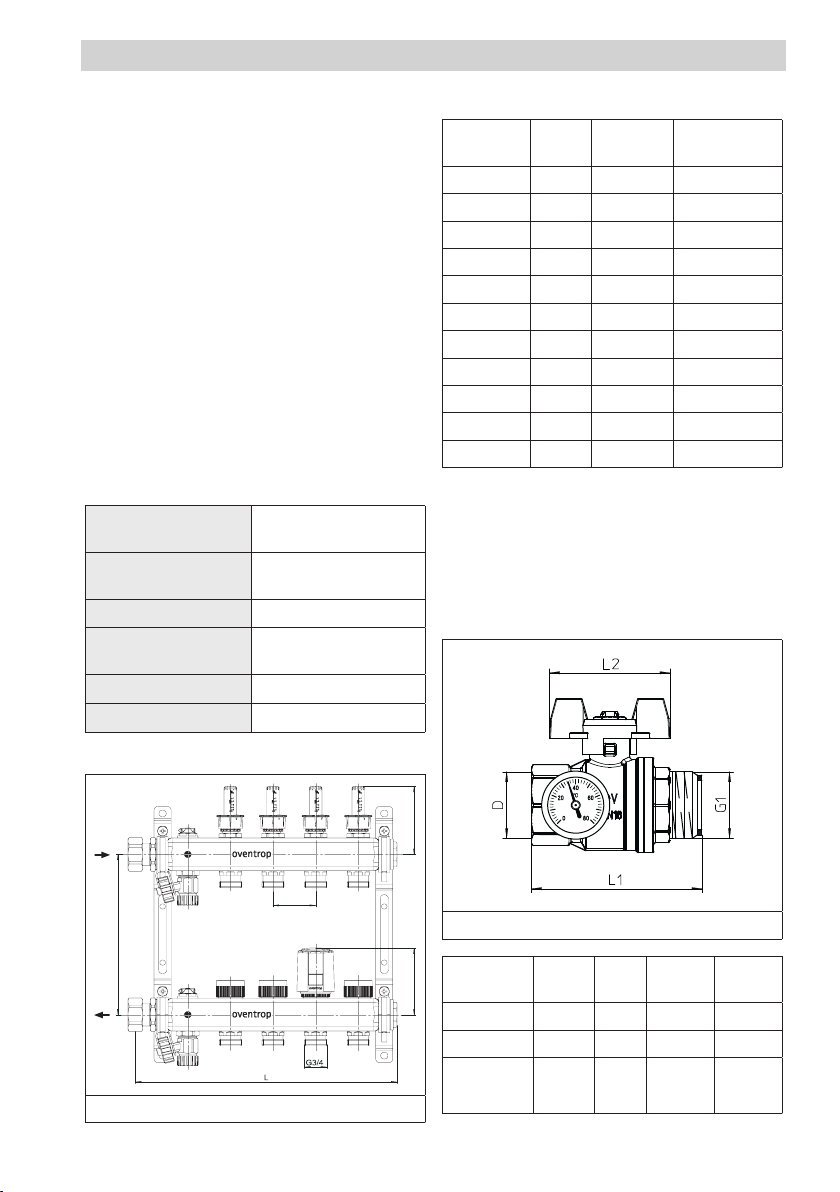

3.4 Technische Daten
3.4.1 Leistungsdaten
Max. Betriebstem-
peratur
+70°C
Min. Betriebstem-
peratur
-10°C
Max. Betriebsdruck 6 bar (600 kPa)
Max. Differenz-
druck
1 bar (100 kPa)
kvs- Wert 0,9 m3/h
Messbereich 0-5 l/min
3.4.2 Maße
200
50
max. 85max. 83
Abb. 4: Maße
Artikel-Nr. Kreise Länge (L) Länge (L) mit
Kugelhahn
1406452 2 207 mm 261 mm
1406453 3 257 mm 311 mm
1406454 4 307 mm 361 mm
1406455 5 357 mm 411 mm
1406456 6 407 mm 461 mm
1406457 7 457 mm 511 mm
1406458 8 507 mm 561 mm
1406459 9 557 mm 611 mm
1406460 10 607 mm 661 mm
1406461 11 657 mm 711 mm
1406462 12 707 mm 761 mm
4. Zubehör und Ersatzteile
Das Produkt wird mit umfangreichem Zubehör
geliefert (siehe 1.2 auf Seite 5).
Ersatzteile erhalten Sie im Fachhandel.
4.1 Kugelhahn
Abb. 5: Maße Kugelhahn
Artikel Nr. Nenn-
weite
D L1 L2
1406383 DN20 G¾ 55 mm 57 mm
1406384 DN25 G1 80 mm 60 mm
1406483
(mit Thermo-
meter)
DN20 G¾ 73 mm 60 mm

10
Transport und Lagerung „Multidis SF“
140645280-V02.08.2019
1406583
(mit Thermo-
meter)
DN20 G¾ 73 mm 60 mm
1406484
(mit Thermo-
meter)
DN25 G1 85 mm 60 mm
1406584
(mit Thermo-
meter)
DN25 G1 85 mm 60 mm
- Die Kugelhähne 1406483 und
1406484 haben einen roten Flügel-
griff. Der rote Flügelgriff soll den
Vorlauf kennzeichnen.
- Die Kugelhähne 1406583 und
1406584 haben einen blauen Flü-
gelgriff. Der blaue Flügelgriff soll
den Rücklauf kennzeichnen.
Um die Länge mit angebautem
Kugelhahn zu erhalten, rechnen Sie
die Länge des „Multidis SF“ Edel-
stahlverteiler (L) mit der Länge des
Kugelhahn (L1) zusammen.
4.2 Wärmemengenzähler
Die Installation von handelsüblichen Wärme-
mengenzählern G1 und G¾ ist möglich.
Die Maße des jeweiligen Wär-
memengezählers können Sie der
entsprechenden Betriebsanleitung
entnehmen.
5. Transport und Lagerung
Transportieren Sie den Verteilerbalken in der
Originalverpackung.
Lagern Sie den Verteilerbalken unter folgenden
Bedingungen:
Temperaturbe-
reich
-20°C bis +60°C
Relative Luft-
feuchtigkeit
max. 95%
Partikel Trocken und staubge-
schützt
Mechanische
Einüsse
Geschützt vor mechani-
scher Erschütterung
Strahlung Geschützt vor UV-Strah-
lung und direkter Sonne-
neinstrahlung
Chemische
Einüsse
Nicht zusammen mit Lö-
sungsmitteln, Chemika-
lien, Säuren, Kraftstoffen
u.ä. lagern
6. Montage
Die Verteilerhalter ermöglichen eine Befesti-
gung an der Wand oder im Einbauschrank.
1. Befestigen Sie den Vorlaufbalken (oben)
und den Rücklaufbalken (unten) in der
schallgedämmten Verteilerhalterung.
2. Befestigen Sie diese an der Wand oder im
Einbauschrank.
Der Anschluss der Vor- und Rück-
laueitungkannwahlweisevonlinks
oder rechts erfolgen.
ACHTUNG
Sachschaden durch Schmier-
mittel!
Dichtungen können durch die Verwen-
dung von Fetten oder Ölen zerstört
werden.
fVerwenden Sie bei der Montage
keine Fette oder Öle.
fSpülen Sie ggf. Schmutzpartikel
sowie Fett- und Ölreste aus dem
Leitungssystem.
fBeachten Sie bei der Auswahl des
Betriebsmediums den allgemeinen
Stand der Technik (z.B. VDI 2035).
fVerwenden Sie bei verschmutztem
Betriebsmedium einen Schmutz-
fängerinderVorlaueitung(VDI
2035).

11
„Multidis SF“ Inbetriebnahme
140645280-V02.08.2019
7. Inbetriebnahme
7.1 Füllen, Entlüften und
Dichtheitsprüfung der Anlage
1. Öffnen Sie die Kugelhähne.
2. Befüllen Sie die Anlage über die Steiglei-
tungen bis zum „Multidis SF“ Edelstahlver-
teiler.
Verwenden Sie die Entlüftungsstop-
fen (siehe Abb. 1 auf Seite 7
und Abb. 2 auf Seite 8 (2)) zum
Entlüften der Anlage. Sie können die
Anlage auch im laufenden Heizbe-
trieb entlüften.
3. Schließen Sie die Kugelhähne.
4. Spülen und befüllen Sie die einzelnen
Heiz-/Kühlkreise über den Füll- und Ent-
leerhahn im Vorlaufbalken bis zum Füll- und
Entleerhahn im Rücklaufbalken. Spülen
und befüllen Sie jeden Heiz-/Kühlkreis
einzeln. Der G ¾ Anschluss des Füll- und
Entleerhahn eignet sich für den Anschluss
einer handelsüblichen DN15 Schlauchver-
schraubung.
5. Führen Sie eine Dichtheitsprüfung nach
DIN EN 1264 durch.
Zeichnen Sie die Dichtheit und den
Prüfdruck in einem Prüfprotokoll auf.
DasPrüfprotokollndenSiealsKo-
piervorlage auf unserer Internetseite.
fRufen Sie die Internetseite www.
oventrop.com auf.
fWählen Sie dort den Menüpunkt
Produkte aus.
fGehen Sie dort auf Produktüber-
sichten (Prospekte).
fWählen Sie den Produktbereich
„Flächenheizung und -kühlung
Cooor“aus.
fIndemProspekt„Cooor
Flächenheizung und -kühlung,
SystememitVerteiler“ndenSie
das Prüfprotokoll.
7.2 Einregulierung
Gleichen Sie die Stränge der Heiz- oder Kühl-
anlage untereinander ab. Die Einregulierung der
Heiz- und Kühlkreise nehmen Sie am „Multidis
SF“ Edelstahlverteiler vor.

12
Betrieb „Multidis SF“
140645280-V02.08.2019
8. Betrieb
ACHTUNG
Beschädigung des Estrich durch
falsche Temperaturen!
fFühren Sie das Funktionsheizen
von Zement- und Calciumsulfate-
strich nach DIN EN 1264-4 durch.
fBefolgen Sie bei sämtlichen
Estrichwerkstoffen die Festlegun-
gen des Herstellers.
fStimmen Sie die Vorlauftemperatur
auf die Heiz- oder Kühlanlagen ab.
Überschreiten Sie nicht die nach DIN
vorgeschriebene maximale Estricht-
emperatur in der Nähe der Heizrohre.
Bei Kühlsystemen darf die Temperatur
in der Nähe der Kühlrohre nicht den
Taupunkt erreichen.
8.1 Funktionsheizen
Prüfen Sie mit dem Funktionsheizen die Funkti-
on der beheizten Fußbodenkonstruktion.
Beginnen Sie mit dem Funktionsheizen frühes-
tens:
• 21 Tage nach dem Verlegen von Zemente-
strich
• 7 Tage nach dem Verlegen von Calciumsul-
fatestrich
Gehen Sie beim Funktionsheizen wie folgt vor:
1. Öffnen Sie alle Ventileinsätze des Rücklauf-
balkens mit Hilfe der Bauschutzkappe.
2. Beginnen Sie mit einer Vorlauftemperatur
zwischen 20°C bis 25°C über mindestens
3 Tage.
3. Heizen Sie anschließend mit max. Ausle-
gungsvorlauftemperatur über mindestens
4 Tage.
Regeln Sie die Vorlauftemperatur über die
Steuerung des Wärmeerzeugers.
Zeichnen Sie das Funktionsheizen in
einem Prüfprotokoll auf. Die Prüfpro-
tokollendenSiealsKopiervorlage
auf unserer Internetseite.
fRufen Sie die Internetseite www.
oventrop.com auf.
fWählen Sie dort den Menüpunkt
Produkte aus.
fGehen Sie dort auf Produktüber-
sichten (Prospekte).
fWählen Sie den Produktbereich
„Flächenheizung und -kühlung
Cooor“aus.
fIndemProspekt„Cooor
Flächenheizung und -kühlung,
SystememitVerteiler“ndenSie
die Prüfprotokolle.
8.2 Hydraulischer Abgleich
Führen Sie den hydraulischen Abgleich mit den
integriertenDurchuss-,Mess-undRegulie-
reinsätzen durch.
8.3 Korrekturfaktoren für Wasser-
Glykol-Gemische
Berücksichtigen Sie die Korrekturfaktoren der
Frostschutzmittelhersteller bei der Durch-
usseinstellung.
9. Instandhaltung
Prüfen Sie die Dichtheit und Funktion der Ar-
matur und ihrer Verbindungsstellen im Rahmen
der Anlagenwartung regelmäßig.

10. Demontage und Entsorgung
ACHTUNG
Verschmutzungsgefahr für die
Umwelt!
Nicht fachgerechte Entsorgung (z. B.
im Hausmüll) kann zu Umweltschäden
führen.
fEntsorgen Sie das Verpackungs-
material umweltgerecht.
fEntsorgen Sie Bauteile fachge-
recht.
Sofern keine Rücknahme- oder Entsorgungs-
vereinbarung getroffen wurde, entsorgen Sie
das Produkt.
fFühren Sie Bestandteile möglichst der
Wiederverwertung zu.
fEntsorgen Sie nicht wiederverwertbare
Bestandteile den lokalen Vorschriften ent-
sprechend. Das Entsorgen im Hausmüll ist
nicht zulässig.

"Multidis SF" Content
140645280-V02.08.2019
1. General information.......................................................................................17
1.1 Validity of the operating instructions ............................................................................... 17
1.2 Extent of supply ..............................................................................................................17
1.3 Contact............................................................................................................................ 17
1.4 Copyright and protective rights....................................................................................... 17
1.5 Declaration of conformity................................................................................................ 17
1.6 Information regarding operating instructions ..................................................................17
1.6.1 Used symbols.................................................................................................................. 17
2. Safety-related information ............................................................................17
2.1 Normative directives........................................................................................................17
2.2 Correct use...................................................................................................................... 17
2.3 Foreseeable misuse ........................................................................................................18
2.4 Modicationstotheproduct ...........................................................................................18
2.5 Warnings ......................................................................................................................... 18
2.6 Safety notes ....................................................................................................................18
2.6.1 Dangerincaseofinadequatepersonnelqualication ....................................................18
2.6.2 Risk of injury from pressurised components................................................................... 19
2.6.3 Riskofscaldingduetoanuncontrolledescapeofhotuids .........................................19
2.6.4 Risk of burns due to hot components and surfaces....................................................... 19
2.6.5 Risk of injury in case of improper work........................................................................... 19
2.6.6 Availability of the operating instructions .........................................................................19
3. Technical description.....................................................................................19
3.1 Construction....................................................................................................................19
3.2 Functional description..................................................................................................... 20
3.3 Operating elements and display......................................................................................20
3.4 Technical data ................................................................................................................. 21
3.4.1 Performance data............................................................................................................ 21
3.4.2 Dimensions...................................................................................................................... 21
4. Accessories and spare parts ........................................................................21
4.1 Ball valve .........................................................................................................................21
4.2 Heat meter.......................................................................................................................22
5. Transport and storage ...................................................................................22
6. Installation ......................................................................................................22
7. Commissioning ..............................................................................................22
7.1 Filling, bleeding and leak testing of the installation......................................................... 22
Content
Page

Content "Multidis SF"
140645280-V02.08.2019
7.2 Regulation .......................................................................................................................23
8. Operation........................................................................................................23
8.1 Incremental heating test..................................................................................................23
8.2 Hydronic balancing .........................................................................................................24
8.3 Correction factors for mixtures of water and glycol........................................................24
9. Maintenance...................................................................................................24
10. Removal and disposal ...................................................................................24

17
"Multidis SF" General information
140645280-V02.08.2019
1. General information
The original operating instructions were drafted
in German.
The operating instructions in other languages
were translated from German.
1.1 Validity of the operating
instructions
These operating instructions are valid for the
stainless steel distributor/collector "Multidis
SF" for 2 to 12 heating/cooling circuits.
1.2 Extent of supply
Please check the delivery for any damages
caused during transit and for completeness.
Extent of supply:
• Flow distributor
• Return collector
• 2 brackets
• 4 screws
• 4 dowels
• 2 ring gaskets for the connection between
the stainless steel distributor/collector and
the ball valve
• Tags for marking the surface heating/
cooling connections
• Operating instructions
1.3 Contact
Address
OVENTROP GmbH & Co. KG
Paul-Oventrop-Straße 1
59939 Olsberg
Germany
Technical service
Phone: [phone]
1.4 Copyright and protective
rights
These operating instructions are copyrighted.
They are exclusively designed for persons
involved with the product.
1.5 Declaration of conformity
Oventrop GmbH & Co. KG hereby declares
that this product complies with the basic
requirements and the other relevant provisions
of the EC Directives concerned.
The declaration of conformity can be obtained
from the manufacturer.
1.6 Information regarding
operating instructions
1.6.1 Used symbols
Important information and further
explanations.
fAction required
• Enumeration
1.
2.
Fixed order. Steps 1 to X.
ZResult of action
2. Safety-related information
2.1 Normative directives
Observe the constructional and commercial
regulations as well as the regulations relating to
water during installation.
The current standards, regulations and
guidelines are valid.
• DIN EN 1264
• DIN 18380
• VDI 2035
• DIN EN 16313
2.2 Correct use
Safety in operation is only guaranteed if the
product is used correctly.
The stainless steel distributor/collector
"Multidis SF" serves the central distribution
of the heating/cooling water to the different
circuits of each dwelling.
Any use of the product outside the above
applications will be considered as non-
compliant and misuse.

18
Safety-related information "Multidis SF"
140645280-V02.08.2019
Claims of any kind against the manufacturer
and/or his authorised representatives, due to
damages caused by incorrect use cannot be
accepted.
The observance of the operating instructions is
part of the compliance terms.
2.3 Foreseeable misuse
Constructivemeasuresarenotsufcientto
exclude misuse.
The following must therefore be avoided:
• Mixing up of supply and return.
• Operationwithaggressiveuids(e.g.
steam or oil).
2.4 Modications to the product
Modicationstotheproductarenotallowed.
Incaseofmodicationstotheproduct,the
warranty will become void. The manufacturer
will not accept liability for damages and
malfunctionscausedbymodicationstothe
product.
2.5 Warnings
Each warning contains the following elements:
Warning symbol
SIGNAL WORD
Type and source of danger!
Possible consequences if the danger
occurs or the warning is ignored.
fPossibilities of avoiding the danger.
Warnings are displayed by different signal
words (DANGER, WARNING, CAUTION,
NOTICE).
Thesignalwordsdenetheseriousnessofthe
danger which arises from a situation.
WARNING
Indicates a possible danger with
moderate risk. It may lead to death
or serious injury if the situation is not
avoided.
CAUTION
Indicates a possible danger with
low risk. It may lead to minor and
reversible injury if the situation is not
avoided.
NOTICE
Indicates a situation which may lead to
damage to property if not avoided.
2.6 Safety notes
This product is manufactured in accordance
with the latest technical status and is fail-safe.
Nevertheless, there might still be a residual
danger for persons and property. Observe the
following safety notes.
2.6.1 Danger in case of inadequate
personnel qualication
Have all work on this product carried out by
qualiedtradesmen.
Sanitary, heating and air-conditioning
specialist
The following work must only be carried
outbyaqualiedsanitary,heatingandair-
conditioning specialist:
• Installation
• Commissioning
• Troubleshooting
• Maintenance
• Removal and disposal
Due to professional training, knowledge
and experience as well as knowledge of
the relevant standards and regulations, the
sanitary, heating and air-conditioning specialist
is in a position to carry out any work on heating
and potable water installations. He has to
recognize possible dangers.
User
The user may carry out the following work:
• Operation of the device
Theuserhastobeinformedbythequalied
tradesman as to the operation.

19
"Multidis SF" Technical description
140645280-V02.08.2019
2.6.2 Risk of injury from pressurised
components
fBefore starting work, make sure that the
system is depressurised.
fObserve the permissible operating
pressures during operation.
2.6.3 Risk of scalding due to an
uncontrolled escape of hot uids
fBefore starting work on the heating/cooling
circuit or the potable water circuit, make
sure that the system is depressurised.
fAfter all work has been completed, check
the product for tightness.
fWear safety goggles.
2.6.4 Risk of burns due to hot
components and surfaces
fBefore starting work, let the product cool
down.
fWear protective clothing to avoid
unprotected contact with hot system
components.
2.6.5 Risk of injury in case of improper
work
Stored residual energies, angular components
points and edges at the outside and inside of
the product may cause injuries.
fBefore starting work, make sure that there
is enough space.
fHandle open and hard-edged components
with care.
fMake sure that the work place is tidy and
clean to avoid accidents.
2.6.6 Availability of the operating
instructions
Any person working on the product has to
read and apply these operating instructions
and all other valid documents (e.g. accessory
manuals).
The operating instructions have to be available
at the installation location of the product.
fHand these operating instructions and
all other valid documents (e.g. accessory
manuals) over to the user.
3. Technical description
3.1 Construction
43
6
2
5
7
1
Illustr. 1: Construction ow distributor
(1) Adapter G 1
(2) Vent plug G ½
(3) Flow measuring and regulating device
(4) Blind plug G 1
(5) Flow distributor
(6) Connection nipple G ¾ male thread
(cone "Euro" according to DIN EN
16313)
(7) Fill and drain valve G ¾
4
3
7
2
6
8
15
Illustr. 2: Construction return collector
(1) Adapter G 1
(2) Vent plug G ½

20
Technical description "Multidis SF"
140645280-V02.08.2019
(3) Valve insert
(4) Protection cap
(5) Blind plug G1
(6) Return collector
(7) Connection nipple G ¾ male thread
(cone "Euro" according to DIN EN
16313)
(8) Fill and drain valve G ¾
3.2 Functional description
The stainless steel distributor/collector
"MultidisSF"servesthedistributionoftheuid
to the surface heating/cooling circuits.
The valve inserts in the return collector have
a connection thread M 30 x 1.5 and can be
equipped with a thermostat or actuator for
individual room temperature control.
Printed tags for marking the surface heating/
cooling circuit connections are supplied with
the stainless steel distributor/collector. You
canxthemtothestainlesssteeldistributor/
collector.
Theheating/coolingcircuitscanbelledand
ushedviathellanddrainvalves.
Theventplugservesbleedingduringlling
of the heating or cooling system or during
operation.
Installaballvalveinfrontoftheow
distributor/return collector for the
isolation of the supply and return
pipe.
3.3 Operating elements and
display
Theowrateisdisplayed,set,measuredand
regulatedwiththehelpoftheowmeasuring
and regulating devices.
3
2
1
Illustr. 3: Construction ow measuring and
regulating device
(1) Cylinder for setting
(2) Stop ring
(3) Scale
Settheowrateasfollows:
Carry out setting whilst the circulation
pump is in operation.
1. Open all valves in the surface heating/
cooling circuit completely.
2. Settherequiredowratebyturningthe
cylinder.
Clockwise=Reductionoftheowrate/
close completely.
Anticlockwise=Increaseoftheowrate/
open completely.
Thesetowratecanbereadoff
at the red indicator ring inside the
sight glass. The scale shows values
between 0 and 5 l/min.
3. Carry out setting of all heating/cooling
circuits.
4. Check the set values and readjust if
required.
