INSTRUKCJA OBSŁUGI
2-ZAKRESOWE PRZENOŚNE
RADIO CB PASMA
OBYWATELSKIEGO
MODEL
OV-CB-501B
Wprowadzenie
Zakres częstotliwości
CB Radio zapewnia wysokopoziomową, bezproblemową wydajność w następujących
przydziałach częstotliwości:
Częstotliwość kanału
Kanał Częstotliwość w MHz Kanał Częstotliwość w MHz
1 26.960 21 27.210
2 26.970 22 27.220
3 26.980 23 27.250
4 27.000 24 27.230
5 27.010 25 27.240
6 27.020 26 27.260
7 27.030 27 27.270
8 27.050 28 27.280
9 27.060 29 27.290
10 27.070 30 27.300
11 27.080 31 27.310
12 27.100 32 27.320

1
13 27.110 33 27.330
14 27.120 34 27.340
15 27.130 35 27.350
16 27.150 36 27.360
17 27.160 37 27.370
18 27.170 38 27.380
19 27.180 39 27.390
20 27.200 40 27.400
Częstotliwości te są generowane i dokładnie kontrolowane przez obwód pętli
synchronizacji fazy (PLL), składający się z układów scalonych najnowocześniejszej
technologii, zapewniających wysoką niezawodność i doskonałą stabilność częstotliwości
na powyższych kanałach.
Aby uzyskać maksymalną wydajność urządzenia, należy dokładnie przeczytać
opisy i informacje zawarte w niniejszej instrukcji.
Specyfikacje
OGÓLNE
Kanały 40
Zakres częstotliwości 26.960 do 27.400MHz
regulacja częstotliwości Syntezator z Pętlą Synchronizacji Fazy (PLL)
Tolerancja częstotliwości 0.005%
Zakres temperatur pracy -30C do +50C
Mikrofon typu Plug-in; Kondensator elektretowy
Napięcie wejściowe 13.8V DC nom. (minus na masie)
Pobór prądu Nadawanie: Tryb pełny AM., 1.5A (maximum).
Odbiór: (Blokada szumów, 0.115A, pełne wyjście
audio, 1.0A (normalny)
Wymiary 131mm(D)×171mm(W)×44.5mm(H)
Waga 3lbs., 4 oz (1.0Kg)
Złącze antenowe UHF, SO-239
Półprzewodniki 22 tranzystory, 17 diod, 3 układy scalone, 3
LED-y.
Miernik wskazuje względną moc i siłę sygnału
NADAJNIK
Moc wyjściowa 4 watt
Modulacja Amplituda wysokiego i niskiego poziomu klasy B
Zakres częstotliwości 300 do 3000Hz

2
Impedancja wyjściowa 50 ohm, niesymetryczna
Zabezpieczenie wyjściowe Tranzystory wyjściowe zabezpieczone przed
niedopasowaniem do 20:1
ODBIORNIK
Czułość Mniej niż 1μV dla 10dB (S + N) / N
Selektywność 6dB typowa
AC RR 50dB typowa
Częstotliwość IF Podwójna konwersja, pierwszy: 10,695 MHz
drugi: 455KHz
Automatyczna regulacja wzmocnienia (AGC) mniej niż 10dB zmiany wyjścia audio dla
wejść od 10 do 50.000 uV
Blokada szumów Regulowana; próg poniżej 1μV
Moc wyjścia audio 3 watt
Pasmo przenoszenia 300-3000Hz
Zniekształcenia Mniej niż 10% @ 3 watt @ 1000Hz
Wbudowany głośnik 16 Ohm, okrągły
Zewnętrzny głośnik 8 omów; podczas połączenia wyłącza wewnętrzny
głośnik
(Nie dołączony w zestawie)
SYSTEM PA (Tzw tuba zewnętrzna)
Moc wyjściowa 4 Watt do zewnętrznego głośnika
Zewnętrzny głośnik do PA 8 omów; dostępny oddzielny jack; (nie załączony w
zestawie)
(Specyfikacja może ulec zmianie bez powiadomienia)
INSTALACJA
Miejsce użytkowania
Przed rozpoczęciem instalacji, należy zaplanować położenie radia oraz uchwytu
mikrofonu. Należy wybrać miejsce, które zapewni wygodę obsługi i w którym nie będą one
przeszkadzać kierowcy ani pasażerom pojazdu. W samochodach, radio montowane jest
zazwyczaj u dołu tablicy rozdzielczej, z uchwytem mikrofonu obok.

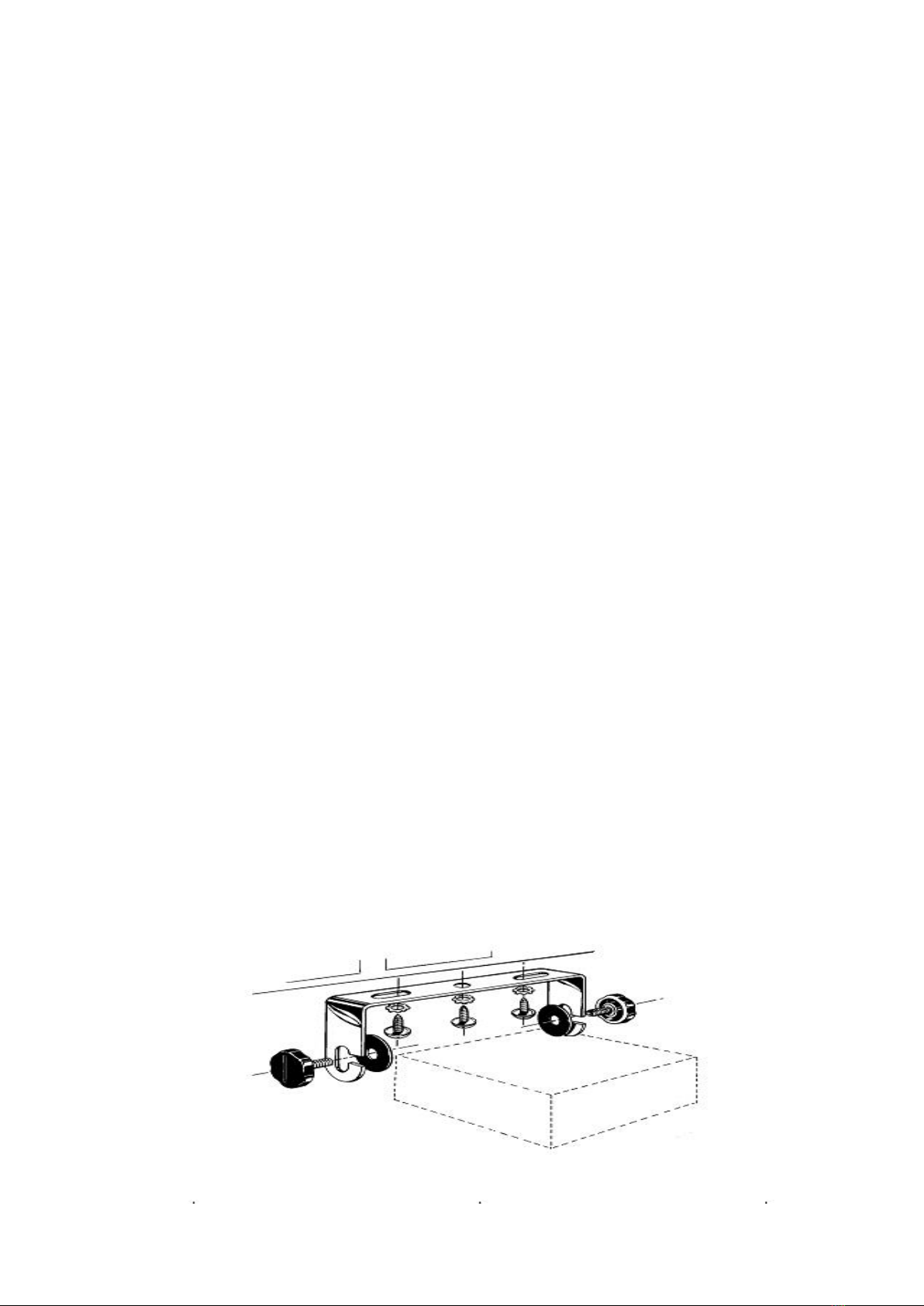

Podłączenia montażowe
Radio montowane jest w uniwersalnym uchwycie przy pomocy dwóch śrub mocujących.
Uchwyt ten pozwala na ustawienie najbardziej dogodnego kąta położenia radia.
Uniwersalny uchwyt montażowy jest dostarczany wraz z blachowkrętami i podkładkami
gwiazdkowymi. Montaż powinien być wykonany solidnie, tak by radio spoczywało stabilnie
w uchwycie i jednocześnie zapewnić prawidłowe połączenie elektryczne do podwozia
samochodu. Aby zamontować radio:

3
1. Ustalić najbardziej dogodne miejsce montażu w pojeździe. Przytrzymać radio z
uchwytem montażowym w dokładnie wybranej lokalizacji montażu. Jeśli nic nie będzie
kolidować z umieszczeniem go właśnie w tym miejscu, należy użyć uchwyt jako
szablon do zaznaczenia lokalizacji śrub montażowych.
2. Wywiercić niezbędne otwory i umieścić uchwyt w wybranym miejscu.
3. Podłączyć wtyczkę przewodu antenowego do standardowego gniazda w urządzeniu.
Większość anten CB posiada wtyczki typu PL-259, które łączą się z gniazdem
oznaczonym "ANT".
4. Podłączyć czerwoną wtyczkę przewodu zasilania DC do 13,8 VDC. W instalacjach
samochodowych, +13.8 VDC uzyskuje się zazwyczaj z wejścia akcesoriów w
skrzynce bezpieczników. Zapobiega to przypadkowemu pozostawieniu włączonego
radia, a także pozwala na obsługę urządzenia podczas gdy silnik pojazdu jest
wyłączony.
Przed instalacją radia CB, należy wizualnie sprawdzić połączenia akumulatora
pojazdu, w celu ustalenia, który zacisk akumulatora, dodatni czy ujemny (dodatni jest
większy) jest uziemiony do bloku silnika (lub podwozia).
5. Podłączyć czarny przewód do ujemnej części samochodu. Zazwyczaj jest to podwozie
z samochodu. Można do tego celu użyć każdego dogodnego miejsca o dobrym
przewodzeniu elektrycznym (należy usunąć farbę).
6. Zamontować uchwyt mikrofonu po prawej stronie radia, lub w jego pobliżu, używając
do tego celu dwóch śrub. W przypadku montażu w samochodzie, umieścić uchwyt pod
deską rozdzielczą, tak aby mikrofon był łatwo dostępny.

4
Anteny CB
Ponieważ maksymalna dopuszczalna moc nadajnika ograniczana jest przez FCC, antena
jest jednym z ważnych czynników wpływających na odległość transmisji. Tylko
odpowiednio dobrany system antenowy pozwala na maksymalny transfer energii z
50-ohmowej linii przesyłowej do elementu promieniującego. W mobilnych instalacjach
(samochody, ciężarówki, łodzie, itp.), należy używać anten bezkierunkowych.
Pionowo spolaryzowana, antena ćwierćfalowa zapewnia najbardziej niezawodne
działanie i największy zasięg. Krótsze anteny (typu loaded) są bardziej odpowiednie w
przypadku zastosowań, gdzie priorytetem nie jest maksymalna możliwa odległość. W
przypadku tych anten problemem nie jest również wysokość (w przeciwieństwie do anten
ćwierćfalowych).
Anteny przenośne jako płaszczyznę uziemienia wykorzystują metalowy korpus pojazdu.
Zamontowane w rogu pojazdu są skierowane nieco w stronę jego korpusu. Jednak w
celach praktycznych stosuje się tu promieniowanie niekierunkowe. Nieznaczna
charakterystyka kierunkowa będzie obserwowalna tylko w przypadku ekstremalnych
odległości. Aby zapewnić łatwe połączenie ze standardowym gniazdem typu PL 259, w
radiu zastosowano standardowe złącze antenowe (typu SO-239). W przypadku
większości instalacji zalecane jest stosowanie anten Supernova typu loaded (modele
ATW-500, AT-55, ATW-1000 oraz ATW-400). W celu uzyskania dodatkowych informacji
należy skonsultować się z dilerem Supernova.
W przypadku instalacji na łodzi, radio nie będzie działać z maksymalną wydajnością bez
płytki uziemiającej, chyba że statek posiada stalowy kadłub. Przed zainstalowaniem radia
na łodzi, należy skontaktować się ze sprzedawcą w celu uzyskania informacji o
elektrolizie pomiędzy łącznikami w kadłubie a wodą.
Dostępne są także anteny trójzakresowe, obsługujące wszystkie 3 pasma (AM-FM oraz
CB) za pomocą jednej anteny. Jednakże, wynikiem zastosowania tego typu anteny jest
zazwyczaj mniejszy niż normalny zakres nadawania i odbioru, w porównaniu do
standardowej jednopasmowej anteny, przeznaczonej tylko dla CB.
Zakłócenia układu zapłonowego
Używanie przenośnych odbiorników na niskich poziomach sygnału jest zwykle
ograniczone obecnością zakłóceń elektrycznych. Głównym źródłem tych zakłóceń w
instalacjach samochodowych jest alternator oraz układ zapłonowy. W większości
warunków pracy, gdy poziom sygnału jest wystarczający, zakłócenia w tle nie stanowią
poważnego problemu. Ponadto, w przypadku odbierania ekstremalnie słabego sygnału,
radio może być obsługiwane przy wyłączonym silniku pojazdu. Urządzenie pobiera
bardzo mało prądu więc nie będzie znacząco wpływać na rozładowywanie akumulatora
pojazdu.

5
Radio Supernova posiada automatyczny ogranicznik szumu, jednak mimo to, w
przypadku niektórych instalacji, zakłócenia ze strony układu zapłonowego oraz inne
generowane przez samochód zakłócenia, mogą być na tyle wielkie, by utrudnić
porozumiewanie się. Zakłócenia elektryczne mogą być generowane przez kilka źródeł.
Istnieje wiele możliwych przyczyn, dodatkowo różnice pomiędzy pojazdami wymagają
stosowania różnych rozwiązań zmniejszających poziom zakłóceń. W celu zlokalizowania i
skorygowania źródeł poważnych zakłóceń, należy skontaktować się ze sprzedawcą
Supernova lub specjalistą od radiowych urządzeń nadawczo-odbiorczych.
Obsługa w Stacji Bazowej (zasilanie 120V prąd zmienny). Aby używać radia w domu lub
biurze, używając jako źródła zasilania prądu z gniazdka w danej nieruchomości,
wymagany jest zasilacz 12VDC, który został specjalnie zaprojektowany do tego celu. Jest
on dostępny jako wyposażenie opcjonalne u dealera Supernova. Składa się on z
konwertera mocy 120-volt, 60 Hz AC do 12-volt DC, klasy 3A. Wystarczy podłączyć
wyjścia - czerwony (+) i czarny (-) - radia do odpowiednich zacisków zasilacza.
NIE NALEŻY PRÓBOWAĆ PODŁĄCZAĆ RADIA BEZPOŚREDNIO DO 120 VAC.
SPOWODUJE TO BOWIEM POWAŻNE USZKODZENIE.
Używanie tymczasowe
Aby móc korzystać z radia w samochodzie, tylko w określonych momentach warto jest
zaopatrzyć się u dealera Supernova w opcjonalny zasilacz podłączany do gniazda
zapalniczki. Zasilacz ten wraz z magnetycznym mocowaniem anteny pozwalają na
szybką instalację radia do tymczasowego użycia.
Obsługa

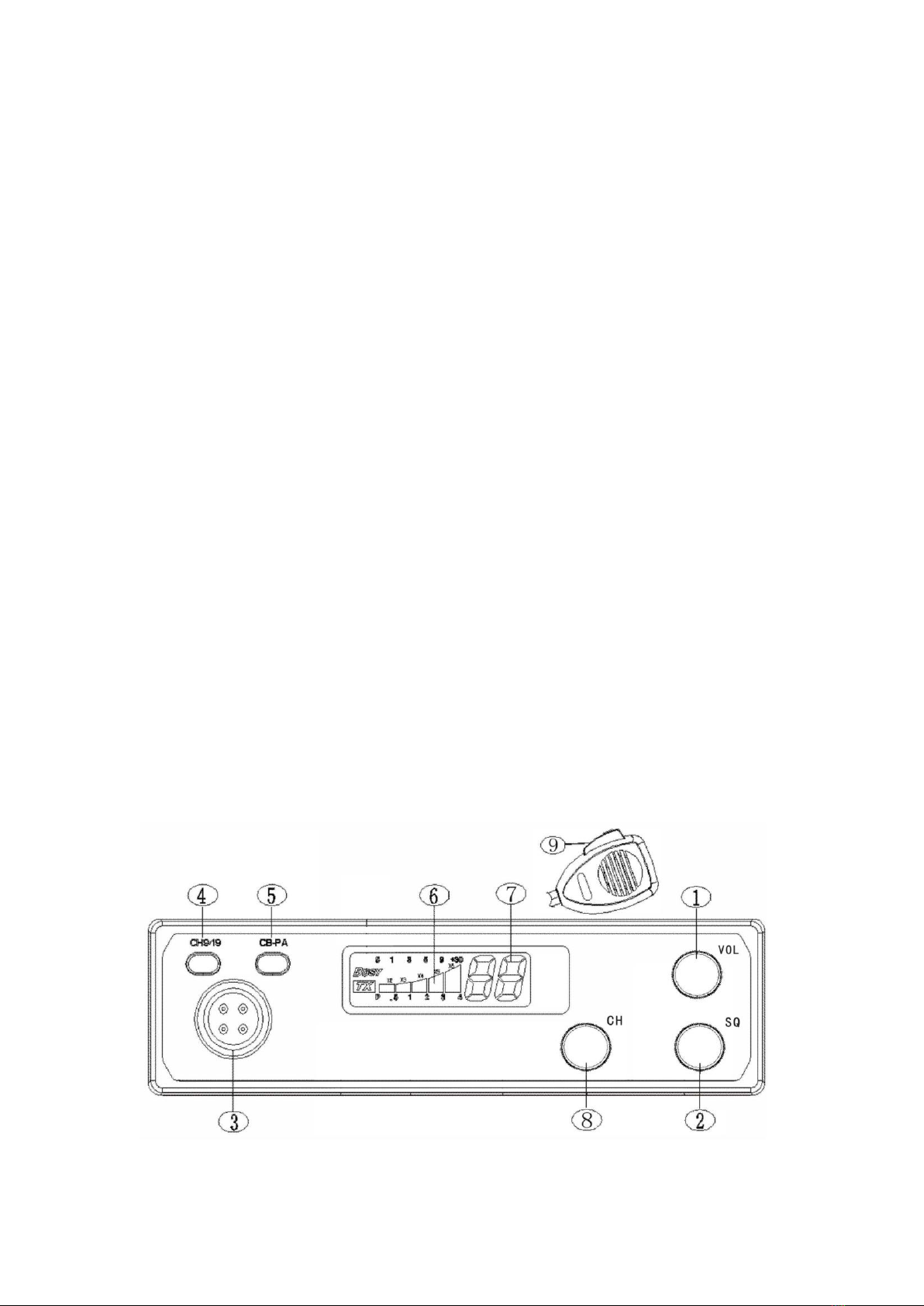

Sterowanie i wskaźniki
Należy odnieść się do przycisków, wskaźników oraz złącz pokazanych poniżej

6
A. Panel przedni
1. Wyłączanie/Włączanie/Głośność Kręcić w prawo, aby włączyć zasilanie i ustawić
preferowaną głośność odsłuchu.
2. Squelch (blokada szumów) Pokrętło to jest używane do odcinania lub eliminowania
szumów odbiornika w przypadku braku sygnału. Aby uzyskać maksymalną czułość
odbiornika, należy pokrętło ustawić tylko do punktu, w którym szumy w tle oraz
zakłócenia otoczenia nie są słyszalne. Należy kręcić pokrętłem dopóki szumy nie
ustaną. Wymagane jest aby sygnał wejściowy był nieco większy niż średni poziom
szumu odbiornika. Dalszy obrót w prawo zwiększa poziom progowy, który musi
pokonać sygnał aby być słyszalny. Po maksymalnym przekręceniu pokrętła w prawo,
słyszalne będą tylko najsilniejsze sygnały.
3. Złącze mikrofonu Zamontowane z przodu, przykręcane złącze umożliwia wygodne
wyjęcie wtyczki mikrofonu, podczas demontażu. Aby urządzenie działało prawidłowo
(podczas jego używania), mikrofon MUSI być podłączony do niego przez cały czas.
Dokręcana wtyczka zwiększa także trwałość przewodu mikrofonu.
4. Przełącznik Kanał 9/ Zwykłe Używany jest do natychmiastowego wyboru kanału
alarmowego 9 (pozycja CH.9). W pozycji NOR, wszystkie 40 kanały CB wybierane są
przy użyciu pokrętła wyboru kanału.
5. Przełącznik CB/PA Wybór trybu działania. Gdy przycisk znajduje się w pozycji CB,
funkcja PA jest wyłączona i urządzenie nadaje i odbiera na wybranym kanale. Funkcja
PA nie powinna być stosowana dopóki nie zostanie podłączony głośnik PA.
6. Miernik S-RF/Power Pokazuje względną moc wyjściową nadajnika RF i siłę sygnału
wejściowego podczas odbioru. Pięć pasków LED (Light Emitting Diode), świecąc
wskazują na proces odbierania lub nadawania.
7.Wskaźnik TX Ten wskaźnik w trybie nadawania będzie świecić na czerwono.
8. Wyświetlacz kanałów Wyświetlany jest tutaj numer aktualny numer kanału, na
którym obsługiwane jest radio.
9.Pokrętło wyboru kanału Kręcąc pokrętłem możliwy jest wybór preferowanego kanału
(któregokolwiek z 40 dostępnych) pasma obywatelskiego.
Aby szybko przejrzeć kanały należy wcisnąć i przytrzymać ten przycisk. Pozwala to na
sprawdzenie wszystkich 40 kanałów w czasie około 6 sekund.

7
Pozostałe funkcje
•Automatyczny Ogranicznik Szumu Jest to funkcja nieregulowana, włączona cały
czas w celu redukcji szumów w tle.

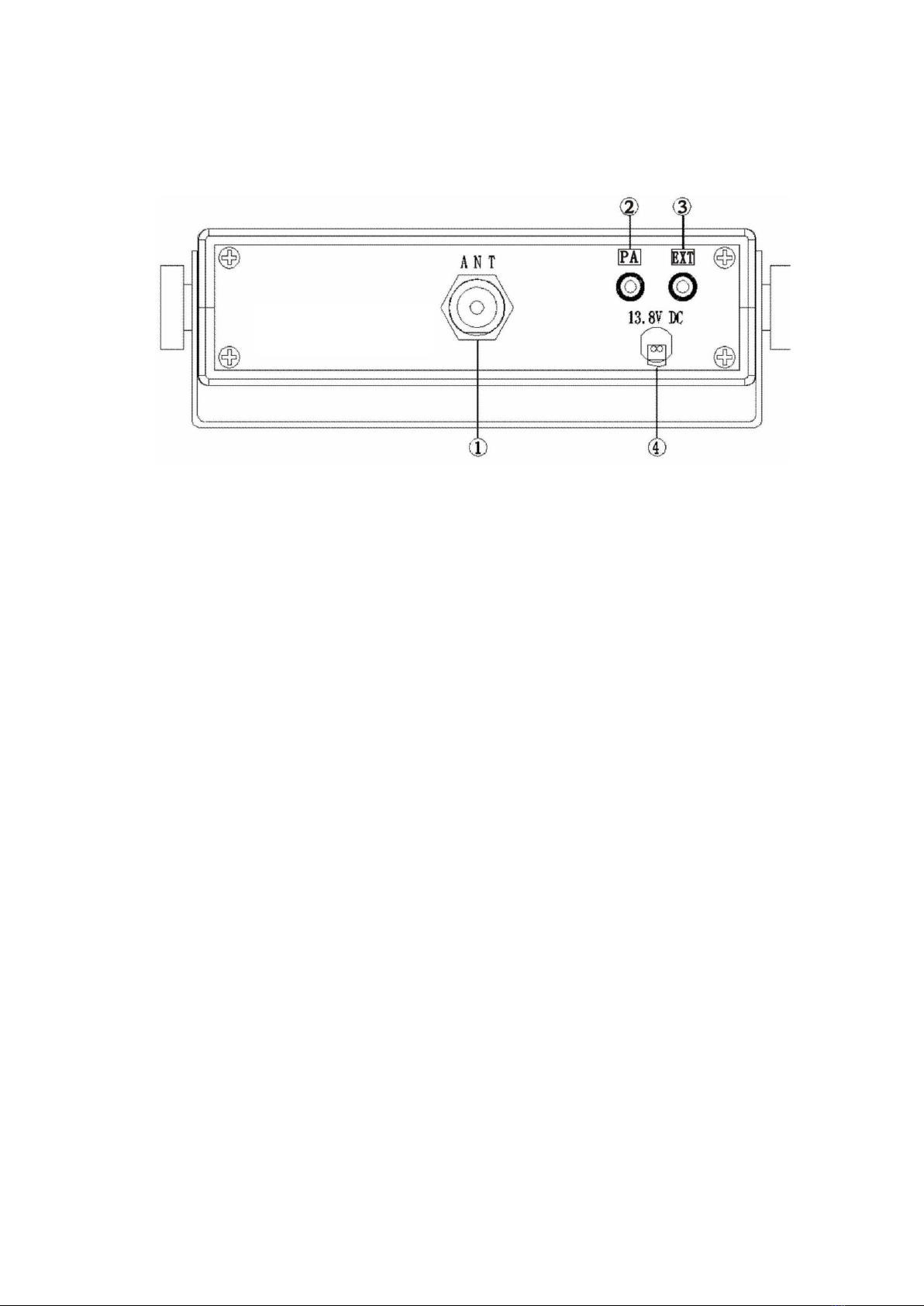

C. Panel tylny
1. ZŁĄCZE ANTENY: Złącze SO-239 pozwala na podłączenie wtyczki przewodu przesyłowego
do radia.
2. Złącze PA (tuby zewnętrznej) Gdy urządzenie jest wykorzystywane jako system nagłośnienia,
do złącza PA należy podłączyć zewnętrzny głośnik 8 ohm, 4W. Aby uniknąć sprzężeń
akustycznych, głośnik powinien być skierowany z dala od mikrofonu. W przypadku wysokich
poziomów wyjścia w stosowaniu funkcji PA należy fizycznie oddzielić od siebie mikrofon i
głośnik.
3. GŁOŚNIK ZEWNĘTRZNY: Złącze głośnika zewnętrznego (EXT) służy do zdalnego
monitorowania odbiornika. Zewnętrzny głośnik powinien mieć 8 ohm impedancji i być
przystosowany do obsługi co najmniej 4W. Kiedy zewnętrzny głośnik jest podłączony, głośnik
wewnętrzny jest automatycznie odłączany.
4.ZASILANIE: Przewody te dostarczają zasilanie do CB radia. W celu uzyskania informacji o
instalacji - patrz strona 5.

8
Procedura odbioru
1. Należy upewnić się, że zasilanie, antena i mikrofon są prawidłowo podłączone. Przełącznik
CB / PA powinien znajdować się w pozycji CB. Przełącznik 9/NOR powinien znajdować się w
pozycji NOR.
2. Włączyć radio kręcąc pokrętłem GŁOŚNOŚCI w prawo.
3. Obracać pokrętło BLOKADY SZUMÓW w lewo, dopóki nie będzie słyszalny sygnał odbioru.
4. Kręcić pokrętłem WYBORU KANAŁÓW aby wybrać preferowany kanał.
5. Ustawić GŁOŚNOŚĆ do do komfortowego poziomu odsłuchu.
Posłuchać szumu z głośnika. Kręcić pokrętłem BLOKADY SZUMÓW powoli w prawo dopóki szum
nie ustanie (ustawianie to powinno odbywać się w momencie braku sygnału) Pozostawić pokrętło w
punkcie gdzie nie słychać już szumów (nie kręcić dalej w prawo). Funkcja blokady szumów jest
teraz ustawiona poprawnie. Odbiornik jest niesłyszalny do momentu odbioru sygnału. Nie należy
ustawiać tej funkcji do zbyt wysokich wartości, gdyż spowoduje to, że niektóre słabsze sygnały nie
będą słyszalne.
Procedura nadawania
1. Wybrać preferowany kanał.
2. Przycisk Press-to-Talk (Naciśnij i mów) Odbiornik i nadajnik są kontrolowane przez
mikrofon z przyciskiem press-to-talk. Nacisnąć przycisk aby aktywować nadajnik, zwolnić
przycisk aby odbierać sygnał. Podczas nadawania (na czystym kanale), należy trzymać
mikrofon dwa cale od ust i mówić wyraźnym i normalnym głosem.
Przed nadawaniem należy upewnić się, że antena jest prawidłowo podłączona do radia.
Długotrwałe nadawanie bez anteny lub z źle dopasowaną anteną, może spowodować
uszkodzenie nadajnika.
Procedura w przypadku trybu Public Address (PA)
1. Podłączyć głośnik PA do złącza PA na panelu tylnym radia.
2. Ustawić przełącznik CB/PA do pozycji PA.
3. Wcisnąć przycisk push-to-talk na mikrofonie i zacząć mówić zwykłym głosem.
4. Dostosować głośność głośnika PA za pomocą pokrętła głośności na panelu przednim.

9
Konserwacja i regulacja
Radio CB zostało zaprojektowany specjalnie na potrzeby instalacji mobilnych.
Zastosowanie stałych obwodów oraz lekka waga urządzenia sprawiają, że charakteryzuje
je wysoka niezawodność. Jeśli jednak dojdzie do awarii sprzętu, należy odnieść się do
poniższych wskazówek, a następnie, jeśli to konieczne, wymienić części na identyczne.
Nie należy stosować zamienników. Należy odnieść się do schematu oraz listy części.
1.Sprawdzić podłączenia do źródła zasilania i upewnić się, że napięcie wynosi 13,8
VDC.
2. Sprawdzić bezpiecznik w przewodzie zasilania prądem stałym. Główny przewód
zasilający (przewód czerwony) posiada zainstalowany bezpiecznik typu 2 Amp 3 AG.
Dla maksymalnej ochrony należy używać bezpiecznika tylko podanego powyżej typu.
Niespełnienie tego powoduje utratę gwarancji.
3. Upewnić się, że mikrofon został podłączony prawidłowo.
4.Upewnić się, że antena została podłączona prawidłowo i nastawiona na minimum
SWR. Uwaga: Anteny Supernova posiadają pełną instrukcję strojenia. W przypadku
dalszych wątpliwości, w celu uzyskania porady, należy skontaktować się ze
sprzedawcą, u którego została zakupiona antena oraz radio. Jeśli do instalacji radia
oraz anteny została zatrudniona osoba z serwisu, należy skontaktować się z nią.
Jeśli nie są Państwo w stanie rozwiązać problemu, w celu przeprowadzenia prawidłowej procedury
gwarancyjnej lub pogwarancyjnej, należy odnieść się do instrukcji serwisu gwarancyjnego,
znajdującej się na końcu niniejszej instrukcji.
Ostrzeżenia dotyczące regulacji
Wymiana lub zastąpienie niektórych części zamiennikami innymi niż zalecane przez
Supernova Electronics, może stanowić naruszenie przepisów technicznych części 95
przepisów FCC, lub wymagań co do typu, z części 2 wspomnianych przepisów.
W przypadku dokonywania korekt innych niż korekty nadajnika, należy ponownie
przeczytać odpowiednie części niniejszej instrukcji, aby upewnić się co do właściwej
procedury oraz że radio zostało prawidłowo zainstalowane itp.

10
Kilka zasad, które powinny być przestrzegane
1. Nie należy prowadzić rozmowy z inną stacją, dłuższej niż pięć minut na raz, bez stosowania
1-minutowej przerwy, tak aby dać szansę na wykorzystanie kanału także innym użytkownikom.
2. Nie wolno "zagłuszać" innych stosując nadajniki o wysokich mocach lub anteny wyższe niż jest
to regulowane przepisami.
3. Nie można używać CB w celu promowania nielegalnych działań.
4. Nie wolno używać wulgaryzmów.
5. Nie możesz nadawać muzyki za pośrednictwem CB.
6. Nie wolno używać CB w celu sprzedaży towarów lub profesjonalnych usług.
Do czego służy CB
Do informowania o "korkach" i zakłóceniach ruchu.
Do przekazywania informacji o pogodzie oraz stanie dróg.
Do zapewnienia szybkiej pomocy w razie zagrożenia lub awarii.
Do zaproponowania dobrych miejsc, by coś zjeść lub zatrzymać się na odpoczynek.
Aby uczynić długą podróż interesującą i nie pozwolić zasnąć.
Do zapewnienia bezpośredniego kontaktu z biurem lub z domem.
Do nawiązywania przyjaźni podczas podróży.
Do uzyskania :lokalnych informacji" o celu podróży.
Do pomocy funkcjonariuszom organów ścigania, poprzez raportowanie pijanych i
łamiących prawo kierowców.

11
Używaj kanału 9 do wiadomości tylko w nagłych wypadkach
FCC podaje następujące przykłady dozwolonych i zabronionych rodzajów komunikatów na kanale
9. Są to tylko przykłady i nie należy traktować ich jako wyłączne sytuacje.
Dozwolone: Przykładowy komunikat:
Tak "Sześć mil na północ od miasta widziano tornado".
Nie "To jest punkt obserwacyjny nr 10. Nie widziano żadnego tornado".
.
Tak "Zabrakło mi paliwa na międzystanowej 95, przy słupku 121"
Nie "Zabrakło mi benzyny na podjeździe do mojego domu".
Tak "4 samochody zderzyły się na obwodnicy przy wyjeździe nr 10,
przyślijcie policję i pogotowie".
Nie "Na obwodnicy ruch jest płynny".
Tak "Baza do jednostki 1, biuro pogody właśnie poinformowało o zagrożeniu
burzami. Przypłyńcie do portu".
Nie "Uwaga kierowcy. Biuro pogody informuje
że jutro śnieg nagromadzi się do wysokości 4-6 cali".
Tak "W budynku na rogu ulic Szóstej oraz Głównej wybuchł pożar."
.
Nie "Tu oddział patrolowy nr 3. Tutaj wszystko
w porządku."

12
CITIZENS BAND
2-WAY MOBILE RADIO
WITH INSTANT EMERGENCY CHANNEL 9
MODEL
OV-CB-501B
Introduction
Frequency Range
Your CB radio Provides high-level, trouble-free performance over the following
frequency assignments:
Frequency Frequency
Channel in MHz Channel in MHz
1 26.960 21 27.210
2 26.970 22 27.220
3 26.980 23 27.250
4 27.000 24 27.230
5 27.010 25 27.240
6 27.020 26 27.260
7 27.030 27 27.270
8 27.050 28 27.280
9 27.060 29 27.290
10 27.070 30 27.300
11 27.080 31 27.310
12 27.100 32 27.320
13 27.110 33 27.330
14 27.120 34 27.340
15 27.130 35 27.350
16 27.150 36 27.360
17 27.160 37 27.370
18 27.170 38 27.380
19 27.180 39 27.390
20 27.200 40 27.400

13
These frequencies generated and accurately controlled by a phase lock hoop (PLL)
circuit, comprised of the latest state-of-the-art integrated circuit technology, ensuring
high reliability and excellent frequency stability on the above channels.
To obtain maximum performance please read carefully the descriptions and
operating instructions in this manual.
Specifications
GENERAL
Channels 40
Frequency Range 26.960 to 27.400MHz
Frequency Control Phase-Locked Loop (PLL) synthesizer
Frequency Tolerance 0.005%
Operating Temp. Range -30℃to +50℃
Microphone Plug-in type; Electret condenser
Input Voltage 13.8V DC nom. (negative ground)
Current Drain Transmit: AM full mod., 1.5A (maximum).
Receive: (Squelched, 0.115A, full audio
output 1.0A (normal)
Size 131mm(D)×171mm(W)×44.5mm(H)
Weight 3lbs., 4 oz (1.0Kg)
Antenna Connector UHF, SO-239
Semiconductors 22 transistors, 17 diodes, 3 integrated circuits,3
LEDs.
Meter Indicates relative power output and received
signal strength
TRANSMITTER
Power Output 4 watts
Modulation High- and low-level Class B amplitude
Frequency 300 to 3000Hz
Output Impedance 50 ohms, unbalanced
Output Protection Output transistors protected against mismatch
up to 20:1
RECEIVER
Sensitivity Less than 1μV for 10dB （S+N）/N
Selectivity 6dB typical
Adjacent CH. Rejection 50dB typical
IF Frequency Double conversion, 1st: 10.695 MHz
2st: 455KHz
Automatic Gain Control (AGC) Less than 10dB change in audio output for
inputs from 10 to 50,000μV
Squelch Adjustable; threshold less than 1μV
Audio Output Power 3 watts

14
Frequency Response 300-3000Hz
Distortion Less than 10% @ 3 watts @ 1000Hz
Built-in Speaker 16 ohms, round
External Speaker 8 ohms; disable internal speaker when connected
(Not Supplied)
PASYSTEM
Power Output 4 watts into external speaker
External Speaker for PA 8 ohms; a separate jack is provided (Not
Supplied) (Specification Subject to change without notice)
Installation
Location
Plan the location of the transceiver and microphone bracket before starting the
installation. Select a location that is convenient for operation and does not interfere
with the driver or passengers in the vehicle. In automobiles, the transceiver is usually
mounted to the underneath of the dash panel, with the microphone bracket beside it.
Mounting Connection
The transceiver is held in the universal mounting bracket by two thumb screws,
permitting adjustment at the most convenient angle.
A universal mounting bracket is supplied along with self tapping screws and star
washers. The mounting must be mechanically strong and also provide a good
electrical connection to the chassis of the vehicle. To mount the transceiver:
1. Determine the most convenient location in your vehicle. Hold the radio with
mounting bracket in the exact location desired. If nothing will interfere with
mounting it in the desired position, remove the mounting bracket and use it as a
template to mark the location for the mounting screws.
2. Drill necessary holes and secure mounting bracket in location.

15
3. Connect the antenna cable plug to the standard receptacle on the unit. Most CB
antennas are terminated with a type PL-259 plug which mates with the receptacle
marked "ANT."
4.Connect the red lead of DC power cord to +13.8VDC. In automobile installations,
+13.8VDC is usually obtained from the accessory contact in the fuse box. This
prevents the set being left on accidentally and also permits operating the unit
without the vehicle's engine running.
Before installing the CB radio, visually check the vehicle battery connections to
determine which battery terminal, positive or negative (positive is the larger of the
two) is grounded to the engine block (or chassis).
5. Connect the black lead to the negative side of the automobile. This is usually the
chassis of the car. Any convenient location with good electrical contact (remove
paint) may be used.
6.Mount the microphone bracket on right side of the transceiver, or near it using two
screws supplied. When mounting in an automobile, place the bracket under the
dash so the microphone is readily accessible.
CBAntennas
Since the maximum allowable power output of the transmitter is limited by the FCC,
the antenna is one important factor affecting transmission distance. Only a properly
matched antenna system will allow maximum power transfer from the 50-ohm
transmission line to the radiating element. In mobile installations (cars, trucks, boats,
etc.), an antenna system that is non-directional should be used.
A vertically polarized, quarter-wavelength whip antenna provides the most reliable
operation and greatest range. The shorter, loaded-type whip antennas are more
attractive, compact and adequate for applications where the maximum possible
distance is not required. Also, the loaded whips do not present the problems of height
imposed by a full quarter-wavelength whip.
Mobile whip antennas utilize the metal body of the vehicle as a ground plane. When
mounted at a corner of the vehicle they are slightly directional, in the direction of the
body of the vehicle. For all practical purposes, however, the radiation pattern is
nondirectional. The slight directional characteristic will be observed only at extreme
distances. A standard antenna connector (type SO-239) is provided on the transceiver
for easy connection to a standard PL 259 cable termination. Supernova loaded-type
antenna models ATW-500, AT-55, ATW-1000 and ATW-400 are highly recommended
for most installations. Consult your Supernova dealer for further details.
When installed in a boat, the transceiver will not operate at maximum efficiency

16
without a ground plate, unless the vessel has a steel hull. Before
installing the transceiver in a boat, consult your dealer for information electrolysis
between fittings in the hull and water.
3-Way Combinations Antennas are available which allow operation of all three bands
(AM-FM & CB), using a single antenna. However, use of this type of antenna usually
results in less than normal transmit and receive range when compared to a
standard-type “Single Band" antenna designed for CB only.
Ignition Noise Interference
Use of a mobile receiver at low signal levels is normally limited by the presence of
electrical noise. The primary source of noise in automobile installations is from the
alternator and ignition system in the vehicle. Under most operating conditions, when
signal level is adequate, the background noise does not present a serious problem.
Also, when extremely low level signals are being received, the transceiver may be
operated with vehicle engine turned off. The unit requires very little current an
therefore will not significantly discharge the vehicle battery.
Even though the supernova radio has an automatic noise limiter, in some installations,
ignition interference and other forms of automobile generated noise may be high
enough to make good communications difficult. The electrical noise may come from
several sources. Many possibilities exist and variations between vehicles require
different solutions to reduce the noise. Consult your supernova dealer or a 2-way
radio technician for help in locating and correcting the source of severe noise.
Base Station Operation (Operation from 120VAC, House Current) To operate your
transceiver from your home or office, using the regular house current as the power
source, you will require a 12VDC power pack that has been specially designed for
the purpose. It is available as optional equipment from your supernova dealer. It
consists of a 120-volt, 60 Hz AC to 12-volt DC power converter with a 3A rating.
Simply connect the red (+) and black (-) leads of the transceiver to the corresponding
terminals of the power packs.
DO NOT ATTEMPT TO OPERATE THIS TRANSCEIVER BY CONNECTING
DIRECTLY TO 120 VAC. SERIOUS DAMAGE WILL RESULT.
Temporary Mobile Operations
To operate your supernova transceiver from a car on a temporary basis, you may want
to purchase an optional cigar lighter adapter from your supernova dealer. This adapter
and a magnetic mount antenna allow you to quickly "install" your transceiver for
temporary use.

17
Operation
Control and Indicators
Refer to controls, indicators and connectors as illustrated below
A. Front Panel
1. Off/On/Volume. Turn clockwise to turn power on and set the desired listening
volume.
2. Squelch. This control is used to cut off or eliminate receiver background noise in
the absence of an incoming signal. For maximum receiver sensitivity, it is desired
that the control be adjusted only to the point where the receiver background noise
or ambient background noise is eliminated. Adjust until the receiver noise
disappears. This will require the incoming signal to be slightly stronger than the
average receiver noise. Further clockwise rotation will increase the threshold
level which a signal must overcome in order to be heard. Only strong signals will
be heard at a maximum clockwise setting.
3. Microphone Connector. This front mounted, screw-on connector allows for
convenient removal of the microphone plug when storage is required. The
microphone MUST be connected to the unit at all times when in use, for proper
operation. The screw-on connection enhances the life of the microphone cord as
well.
4. Channel 9/Normal Switch. Used for instant selection of emergency channel 9
(CH.9 position). In NOR position, all 40 CB channels are selected by the
UP/DOWN CHANNEL BUTTONS.

18
5. CB/PA Switch. Selects mode of operation. In the CB position, the PA function is
disabled and the unit will transmit and receive on the selected channel, The PA
function should not be used unless a PA speaker is connected.
6. S-RF/Power Meter. Shows relative transmitter RF output power and input signal
strength when receiving. The five LED (Light Emitting Diode) segments glow to
indicate receive or transmit activity.
7.TX Indicator. This indicator will light red when in the transmit mode.
8. Channel Display. The selected operating channel will be displayed here.
9.Channel Selector Switch. When turned, this knob is used to select any one of the
forty citizens band channels desired.
For a “RAPID”change of channels, depress and hold the desired button (up and
down). This allows all 40 channels to be covered in about 6 seconds.
Other operation Features
•Automatic Noise Limiter. This is a non-switchable feature that is always on to
reduce background noise.
C. Rear Panel
1. ANTENNA CONNECTOR: This SO-239 connector permits connection of the
transmission line cable male connector to the transceiver.
2. PUBLIC ADDRESS: An external 8-ohm 4.0 watt PA speaker may be connected to the
PA Speaker Jack when this unit is used as a public address system. The speaker should
be directed away from the microphone to prevent acoustic feed-back. Physical separation
or isolation of the microphone and speaker must be employed when operating the PA at

19
high output levels.
3. EXTERNAL SPEAKER: The External Speaker Jack is used for remote receiver
monitoring. The external speaker should have 8 ohms impedance and be rated to handle
at least 4.0 watts. When the external speaker is plugged in, the internal speaker is
automatically disconnected.
4. POWER: These wires supply power to the CB radio. See page 5 for installation.
Operating Procedure to Receive
2. Be sure that the power, antenna and microphone are properly connected before
proceeding further. The CB/PA switch should be in the CB mode. The Channel 9/NOR
Switch should be in the NOR mode.
2. Turn the radio ON by rotating the VOLUME CONTROL clockwise.
3. Rotate SQUELCH CONTROL counterclockwise until incoming signal is heard.
4. Turn the CHANNEL SELECTOR KNOB to select the desired operating channel.
5. Set the VOLUME CONTROL to a comfortable listening level.
Listen to the background noise from the speaker. Turn the SQUELCH CONTROL slowly
clockwise until the noise JUST disappears (no signal should be present). Leave the control at
this setting. The squelch is now properly adjusted. The receiver will remain quiet until a
signal is actually received. Do not advance the control too far, or some of the weaker signals
will not be heard. Operating Procedure to Transmit
1. Select the desired channel.
2. Press-to-Talk Switch. The receiver and transmitter are controlled by the press-to-talk
switch on the microphone. Press the switch and the transmitter is activated; release
switch to receive. When transmitting, (on a clear channel), hold the microphone two
inches from the mouth and speak in a clearly normal voice.
Be sure the antenna is properly connected to the radio before transmitting.
Prolonged transmitting without an antenna, or a poorly matched antenna,
could cause damage to the transmitter.
Operating Procedure for PublicAddress
1. Connect a PA speaker to the PA jack provided on the rear panel.
2. Set the CB/PA switch to the PA position.
3. Depress the push-to-talk switch on the microphone and speak in a normal voice.
4. Adjust the volume of the PA speaker using the Volume control on the front panel.
