Pahlen Aqua compact Series User manual

3
MA45-25S
6.
7.
10.
2.
3
4.
3.
5.
9.
>500
Ø50
>200
8.
Ø50
>200
1.
Elvärmare Aqua kompakt SVENSKA
Produktbeskrivning
För pooler upp till 100m3.
Värmaren levereras med ställbar termostat med temperaturområdet 0–45°C, överhettningsskydd med maximal brytnings-
temperatur på 60°C samt en ödesvakt som bryter spänningen när vattenödet understiger 90 l/min.
Manteln är av armerad termoplast, kort (3, 6, 9kW) eller lång (12, 15, 18kW).
Värmaren nns i två olika utförande: med elpatron av Incoloy 825 eller titan. Titan används i aggressivt vatten, saltvatten eller i
pooler med klormaskin/saltklorinator.
Anslutningarna är av PVC för invändig limning mot PVC-rör Ø50 mm.
Tekniska data Dimensioner
Min. öde 90 l/min
Spänning:
230V 1-fas (3–6kW)
230V 3-fas (3–18kW)
400V 3-fas (3–18kW)
Max. tryck: 2,5 bar
Max. temperatur: 45°C
Effekt Art.nr Incoloy Art.nr Titan
3kW 141600 141600T
6kW 141601 141601T
9kW 141602 141602T
12kW 141603 141603T
15kW 141604 141604T
18kW 141605 141605T
Installation allmänt
Värmaren skall installeras minst 200 mm under normal vattennivå i poolen, se exempel.
Anslutning skall göras med PVC-rör Ø50mm (inv. Ø42mm) med minst 200mm rak längd före och efter värmaren.
Montera värmaren liggande så att den alltid är helt vattenfylld.
Om värmaren placeras mot brännbart material, skall en brandsäker skiva eller liknande placeras mellan värmare och vägg.
Skivan skall täcka 10 cm utanför värmarens yttre mått. Värmaren får ej övertäckas.
Installationen vara så utförd att värmaren kan tappas på allt vatten.
Värmaren skall installeras på returledningen till poolen efter ltret. Installera ej avstängningsventil mellan värmaren och poolen.
Om ventil erfordras, installera en backventil.
Dosering av klor, syra eller liknande skall göras EFTER värmaren för att undvika korrosion.
1. Bräddavlopp
2. Inlopp
3. Belysning
4. JetSwim
5. Utlopp
6. Pump
7. Filter
8. Elvärmare
9. Backventil
10. Avlopp

4
MA45-25S
L1
L1
L1NL2
L2
L3
C1
C2
L3
1
12
11
2
Pink
Pink
Pink
Pink
White
White
White
White
Blue
Blue
Blue
Blue
N
N
L1NL1
L1
C1
C2
1
12
11
2
Pink
Pink
Pink
Pink
White
White
White
White
Blue
Blue
Blue
Blue
L1
L1
L1L2
L2
C1
C2
L3
L3
1
12
11
2
Pink
Pink
Pink
Pink
White
White
White
White
Blue
Blue
Blue
Blue
Elvärmare Aqua kompakt SVENSKA
Elinstallation
Efter färdig rörinstallation ansluts värmaren elektriskt. Den skall anslutas över två kontaktorer, se kopplingsschema.
Den elektriska installationenen får endast utföras av behörig elinstallatör.
Installationen skall utföras så att värmaren ej kan slås på utan att anläggningens lterpump är i funktion (manöverströmmen till
värmarens kontaktor styrs över pumpens motorskydd).

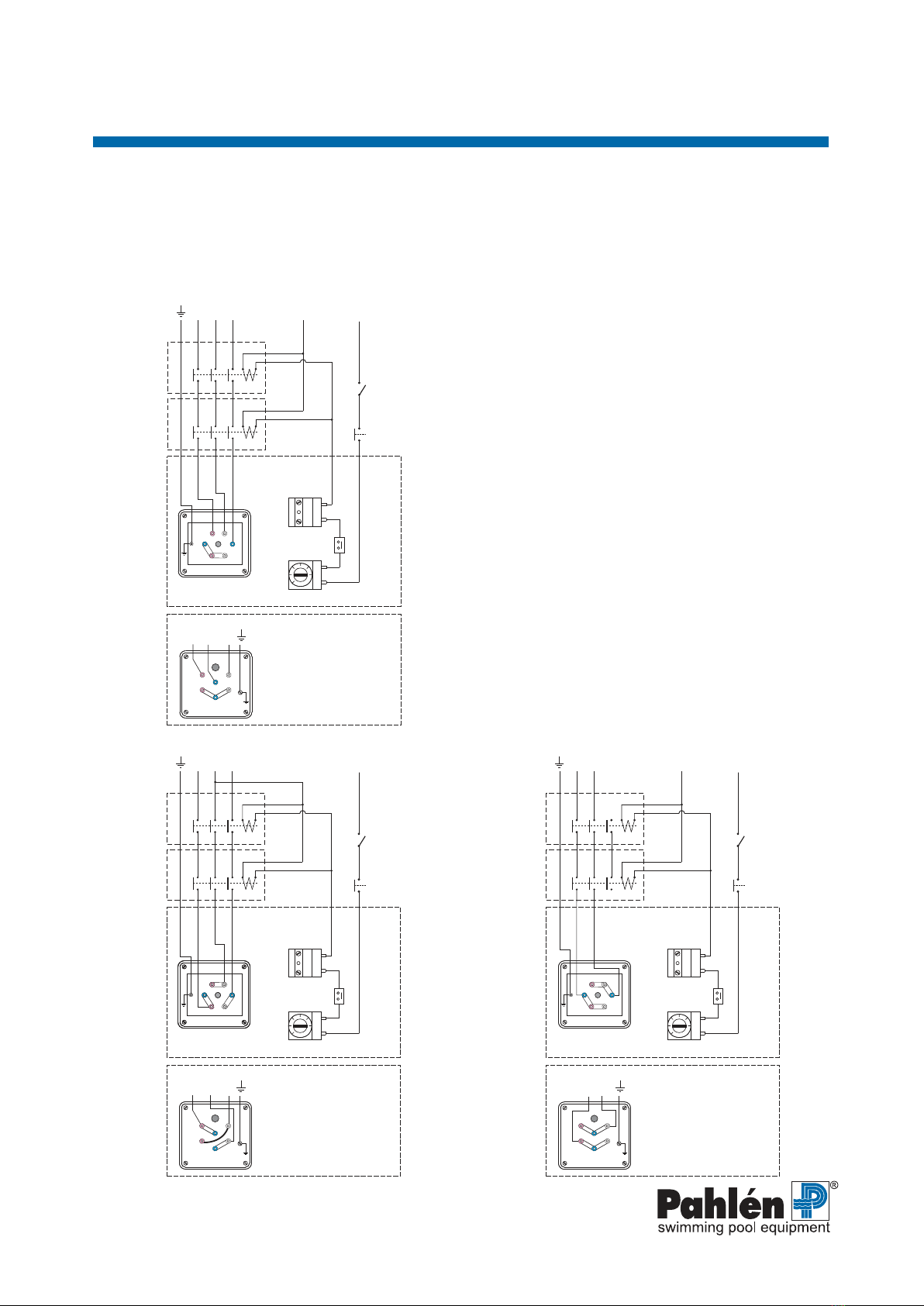

Elschema
3~400V
3~230V 1~230V
Elvärmare
Överhettnings-
skydd
Flödesvakt
Av/På
Tillförsel från
pumpmotor
Motorskydd
Termostat
Elpatron 3-18kW
Utförande A
Elpatron 3-18kW
Utförande B
3~400V
Elvärmare
Överhettnings-
skydd
Flödesvakt
Av/På
Tillförsel från
pumpmotor
Motorskydd
Termostat
Elpatron 3-18kW
Utförande A
Elpatron 3-18kW
Utförande B
3~230V
Elvärmare
Överhettnings-
skydd
Flödesvakt
Av/På
Tillförsel från
pumpmotor
Motorskydd
Termostat
Elpatron 3-6kW
Utförande A
Elpatron 3-6kW
Utförande B
1~230V

5
MA45-25S
Cap
1
Cap
Reset button
2
Elvärmare Aqua kompakt SVENSKA

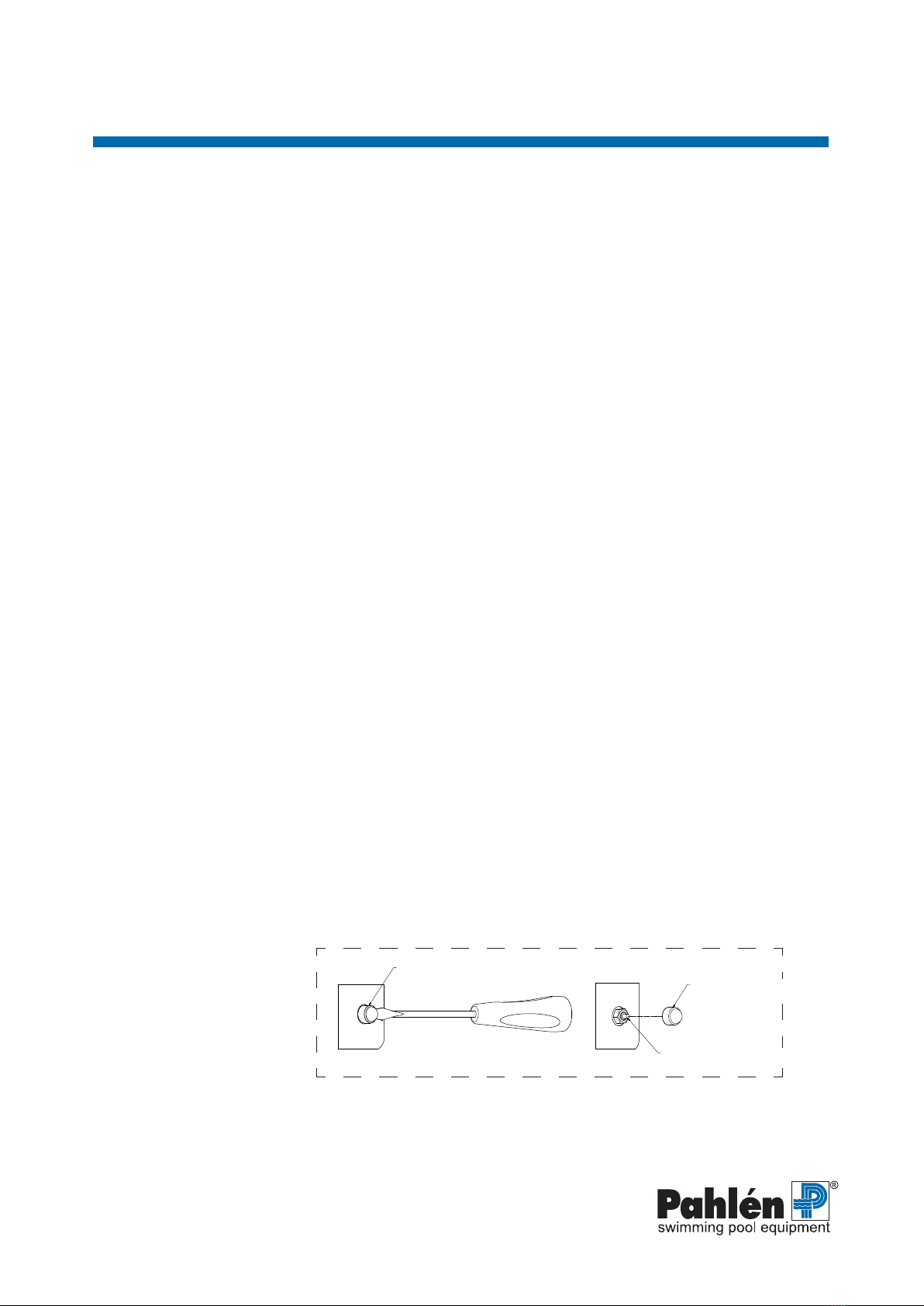

Felsökning
1. Kontrollera säkringarna.
2. Överhettningsskyddet kan ha löst ut:
Undersök orsaken. Efter att orsaken är klarlagd och åtgärdad återställs överhettningsskyddet genom att
- Tag bort skyddshuven, se bild 1 nedan.
- Tryck in återställningsknappen på kopplingsboxen, se bild 2 nedan.
- Sätt på skyddshuven igen.
3. Kontrollera ödesvakten som är förinställd på ett minimiöde av 90 l/min.
4. Ställ om termostaten till en högre temperatur.
Skyddshuv
Skyddshuv
Återställningsknapp
Start
1. Fyll vatten i poolen till rätt nivå.
2. Starta pumpen till poolvattencirkulationen.
3. Kontrollera att vattnet cirkulerar normalt i anläggningen innan strömmen till värmaren slås till.
Först när systemet tömts på all luft startas värmaren.
4. Funktionsprova värmaren:
Vrid termostatratten fram och tillbaka och kontrollera att termostatens kontaktor slår till och från.
Flödesvakten kontrolleras genom att stänga av ödet genom värmaren med en avstängningsventil och kontrollera att
kontaktorn slår ifrån.
5. Ställ in önskad pooltemperatur genom att vrida ratten till önskad temperatur.
6. Värmaren skall nu värma poolvattnet till önskad temperatur.
Handhavande
Vid backspolning och rengöring av ltret skall strömmen till värmaren slås ifrån.
Vid frysrisk skall strömmen slås av och värmaren tömmas på allt vatten.
Allmän info
Säkerställ god funktion och lång livslängd på elvärmaren genom att följa nedanstående gränsvärden för vattenkvalitén.
Klorhalt: max 3,5 mg/l (ppm)*
pH-värde: 7,2 - 7,6
Alkalinitet: 60-120 mg/l (ppm)
Kalciumhårdhet: 100-300 mg/l (ppm)
Järn: max 0,1 mg/l (ppm)*
Koppar: max 0,2 mg/l (ppm)*
Mangan: max 0,05 mg/l (ppm)*
Fosfor: max 0,01 mg/l (ppm)*
Nitrat: max 50 mg/l (ppm)*
Incoloy
Klorid(salt)halt: max 250 mg/l (ppm)
Titan
Klorid(salt)halt: max 35 000 mg/l (ppm)
* enligt EN 16713-3
Om gränsvärdena för vattenkvalitén inte följs gäller ej produktgarantin.

7
MA45-25E
6.
7.
10.
2.
3
4.
3.
5.
9.
>500
Ø50
>200
8.
Ø50
>200
1.
Electric heater Aqua compact ENGLISH
Product description
For swimming pools up to 100m3.
The heater comes with an adjustable thermostat with a temperature range 0-45° C, overheating protection with a maximum
refractive temperature of 60° C and a ow switch that breaks voltage when the water ow is less than 90 l/min.
Casing is made of reinforced thermoplastic, short (3, 6, 9 kW) or long (12, 15, 18 kW).
The heater is available in two different versions: Incoloy 825 or with a titanium power cartridge. Titan is used in aggressive
water, salt water or in pools with chlorine machine/salt chlorinator.
Connections are made of PVC for internal attachments to PVC pipes Ø50 mm.
Technical data Dimensions
Minimum ow 90 l/min
Voltaget:
230V 1-phase (3–6kW)
230V 3-phase (3–18kW)
400V 3-phase (3–18kW)
Max. pressure: 2,5 bar
Max. temperature: 45°C
Effect Item no. Incoloy Item no. Titan
3kW 141600 141600T
6kW 141601 141601T
9kW 141602 141602T
12kW 141603 141603T
15kW 141604 141604T
18kW 141605 141605T
General installation instruction
The heater should be installed at least 200 mm below normal water level in the pool, see example.
Connection must be made with PVC tube Ø50mm (int. Ø42mm) with at least 200 mm straight length before and after the heater.
Mount the heater so that it is always full of water.
If the heater is placed against combustible material, place a reproof disc or a similar object between the heater and the wall.
The disc should cover 10 cm outside the heater external wall. The heater must not be covered.
Install the heater in such a way that it can be drained of all water.
The heater must be installed on the return line to the pool after the lter. Do not install a shut-off valve between the heater and
the pool. If a valve is required, install a check valve.
Chlorine, acid or the like dosing should be done AFTER the heater to avoid corrosion.
1. Skimmer
2. Inlet
3. Light
4. JetSwim
5. Main drain
6. Pump
7. Filter
8. Electric heater
9. Check valve
10. Drain

8
MA45-25E
L1
L1
L1NL2
L2
L3
C1
C2
L3
1
12
11
2
Pink
Pink
Pink
Pink
White
White
White
White
Blue
Blue
Blue
Blue
N
N
L1NL1
L1
C1
C2
1
12
11
2
Pink
Pink
Pink
Pink
White
White
White
White
Blue
Blue
Blue
Blue
L1
L1
L1L2
L2
C1
C2
L3
L3
1
12
11
2
Pink
Pink
Pink
Pink
White
White
White
White
Blue
Blue
Blue
Blue
Electric heater Aqua compact ENGLISH
Electric installation
After a complete pipe installation, the heater is electrically connected. It must be connected over two contactors, see the
connections diagram.

Installation must be performed so that the heater cannot be switched on without the system lter pump being in operation
(the operating current of the heater contactor is controlled over the pump’s motor protection).
Wiring
3~400V
3~230V 1~230V
Electric heater
Over heating
limit
control
Flow switch
On/Off
Supply from
pump motor
Motor protection
Thermostat
Heating element 3-18kW
Type Ah
Heating element 3-18kW
Type B
3~400V
Electric heater
Over heating
limit
control
Flow switch
On/Off
Supply from
pump motor
Motor protection
Thermostat
Heating element 3-18kW
Type A
Heating element 3-18kW
Type B
3~230V
Electric heater
Over heating
limit
control
Flow switch
On/Off
Supply from
pump motor
Motor protection
Thermostat
Heating element 3-6kW
Type A
Heating element 3-6kW
Type B
1~230V

9
MA45-25E
Cap
1
Cap
Reset button
2
Electric heater Aqua compact ENGLISH
Troubleshooting
1. Check the fuses.
2. The overheating protection may have tripped:
Find the cause. After the cause has been found and corrected, the overheating protection must be reset
- Remove protective cover, see Fig. 1 below.
- Press the reset button on the junction box, see Fig. 2 below.
- Replace protective cover.
3. Check that the ow monitor is preset at a minimum ow rate of 90 l/min.
4. Set the thermostat to a higher temperature.
Protection cap
Protection cap
Reset button
Start
1. Fill water into the pool up to the right level.
2. Start the pump for the pool water circulation.
3. Make sure that water circulates normally in the system before the power to the heater is turned on. The heater will start only
when the system is emptied of all air.
4. The heater functional test:
Turn the thermostat knob back and forth and check that the thermostat switch is turning on and off.
The ow monitor is checked by switching off the ow through the heater with a shut-off valve, and check that the contactor is
switching off.
5. Set the desired pool temperature by turning the knob to the desired temperature.
6. The heater shall now heat the pool water to the desired temperature.
Operation
When ushing and cleaning the lter, turn off the heater power. In case of freezing, switch off the power and drain the heater of
all water.
General information
Ensure good operation and long life of the electric heater by following water quality limit values below.
Chlorine content: max 3,5 mg/l (ppm)*
pH value: 7,2 - 7,6
Alkalinity: 60-120 mg/l (ppm)
Calcium hardness: 100-300 mg/l (ppm)
Iron: max 0,1 mg/l (ppm)*
Copper: max 0,2 mg/l (ppm)*
Manganese: max 0,05 mg/l (ppm)*
Phosphorus: max 0,01 mg/l (ppm)*
Nitrate: max 50 mg/l (ppm)*
Incoloy
Chloride (salt) content: max 250 mg/l (ppm)
Titanium
Chloride (salt) content: max 35 000 mg/l (ppm) * according to EN 16713-3
If water quality limit values are not met, the product warranty is not valid.
