Palmer enz User manual

1
River Se-
BEDIENUNGSANLEITUNG
USER MANUAL
MANUAL DE USUARIO
MANUEL D’UTILISATEUR
MANUAL DE INSTRUCCIONES
INSTRUKCJA OBSŁUGI
two-channel unbalanced
line isolation box – passive enz

2
RIVER SERIES
FRANKFURT
Lass deine Signale ießen, natürlich und kravoll wie ein Fluss! Die River Series verkörpert diesen Anspruch bis ins
Detail: Mit hochpräzisen Schaltungen, designt von unseren preisgekrönten Ingenieuren, damit dein Sound unver-
fälscht sein Ziel erreicht: das Herz deiner Zuhörer.
Denn genau dafür steht Palmer®. Schon seit 1980 fertigen wir Audio-Tools für den professionellen Einsatz auf der
Bühne, beim Rundfunk und im Studio. Musiker und Toningenieure weltweit schätzen unsere in Deutschland
entwickelten Lösungen für ihren ungehinderten Signaluss und reinen Klang – kristallklar und lebendig wie Wasser!
Was lag also näher als die Modelle der River Series nach deutschen Flüssen zu benennen?
Auf der Deutschland Karte siehst du, wo die enz entlangießt: 112 Kilometer durch Baden-Würtemberg.
Vielen Dank für den Kauf der enz! Wir wünschen dir viel Freude mit diesem Stück deutscher Ingenieurskunst.
Be True To Your Sound!
Dein Palmer Team
enz
DE

3
BEDIENUNGSANLEITUNG
two channel unbalanced
line isolation box - passive
enz
BESTIMMUNGSGEMÄSSER GEBRAUCH
Bei dem Produkt handelt es sich um ein Gerät für die Veranstaltungstechnik, sowie Studio, TV und Broadcast!
Das Produkt ist für den professionellen Einsatz im Bereich der Veranstaltungstechnik, sowie Studio, TV und Broad-
cast entwickelt worden und ist nicht für die Verwendung in Haushalten geeignet!
Weiterhin ist dieses Produkt nur für qualizierte Benutzer mit Fachkenntnissen im Umgang mit Veranstaltungstechnik,
sowie Studio, TV und Broadcast vorgesehen!
Die Benutzung des Produkts außerhalb der spezizierten technischen Daten und Betriebsbedingungen gilt als
nicht bestimmungsgemäß!
Haung für Schäden und Drittschäden an Personen und Sachen durch nicht bestimmungsgemäßen Gebrauch
ist ausgeschlossen!
Das Produkt ist nicht geeignet für:
 Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten
oder mangelnder Erfahrung und Kenntnis.
 Kinder (Kinder müssen angewiesen werden, nicht mit dem Gerät zu spielen).
SICHERHEITSHINWEISE
1. Lesen Sie diese Anleitung bitte sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Verwenden Sie das Gerät nur in der dafür vorgesehenen Art und Weise.
5. Önen Sie das Gerät nicht und verändern Sie es nicht.
ERSTICKUNGSGEFAHR! VON KINDERN FERNHALTEN! DAS PRODUKT ENTHÄLT VERSCHLUCKBARE KLEINTEILE
UND VERSCHLUCKBARES VERPACKUNGSMATERIAL! KUNSTSTOFFBEUTEL MÜSSEN AUSSER REICHWEITE VON
KINDERN AUFBEWAHRT WERDEN!
EINFÜHRUNG
Zweikanaliger Trennübertrager (Line Isolator). Ausgestattet mit Cinch Ein- und Ausgängen ist die Line Isolation Box
enz speziell für den Anschluss von Notebooks und Soundkarten an Mischpulte u.Ä. konzipiert. Mit Hilfe des Ground
Li-Schalters zum Trennen der Masseverbindung von Ein- und Ausgang beseitigen Sie Brummschleifen und andere
Störsignale, die beispielsweise von Computern verursacht werden können.
DE

4

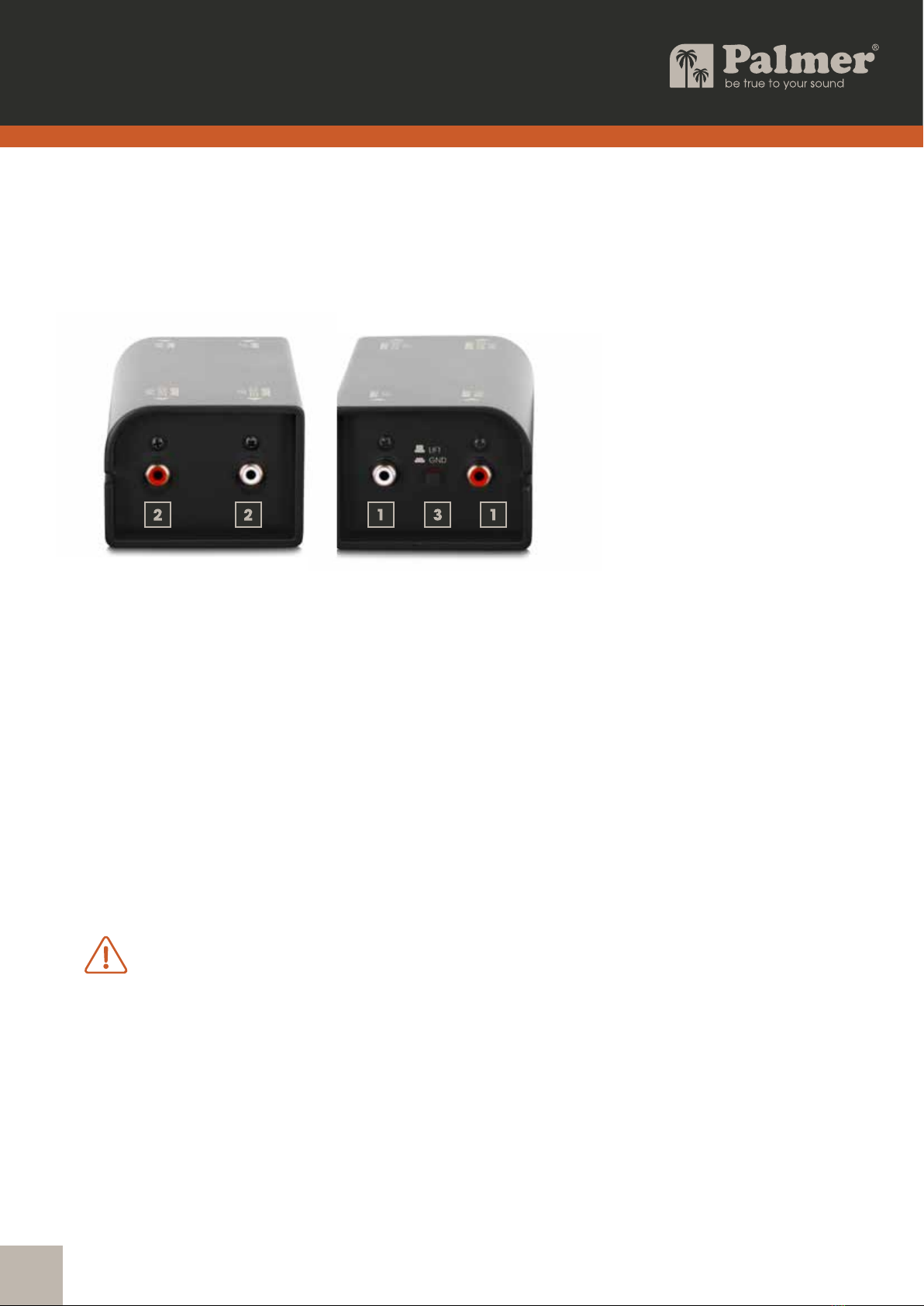

ANSCHLÜSSE UND BEDIENELEMENTE
1. INPUT LEFT / RIGHT
Unsymmetrischer Stereo-Line-Eingang mit zwei Cinch-Buchsen. Verwenden Sie ein abgeschirmtes Stereo-
Audiokabel, um beispielsweise ein Notebook an der Line Isolation Box anzuschließen.
2. OUTPUT LEFT / RIGHT
Unsymmetrischer Stereo-Line-Ausgang mit zwei Cinch-Buchsen. Verwenden Sie ein abgeschirmtes Stereo-
Audiokabel, um die Line Isolation Box an einen unsymmetrischen Stereo-Eingang eines Mischpults oder
Audio-Interfaces anzuschließen.
3. LIFT / GND
Schalter zum Trennen der Masseverbindung von Ein- und Ausgang (Ground Li). In der nicht gedrückten
Position ist die Masseverbindung getrennt, die Verbindung besteht bei gedrückter Position. Die Fähigkeit,
mit Hilfe des Ground Li-Schalters eine Brummschleife zu verhindern, hängt von der Erdung der angeschlos-
senen Geräte ab. Es besteht daher die Möglichkeit, dass sowohl die eine, als auch die andere Schalter-
position in der Lage ist, ein Brummen wirkungsvoll zu reduzieren bzw. zu beseitigen.
ACHTUNG: Das Anschließen von Signalkabeln kann zu erheblichen Störgeräuschen führen. Achten Sie
darauf, dass Eingangskanäle von Mischpulten und Audio-Interfaces usw. bei Steckvorgängen stumm
geschaltet sind. Andernfalls können Pegel von Störgeräuschen zu Schäden führen.
HINWEIS: Starke Magnetfelder können Brummen verursachen. Positionieren Sie die Line Isolation Box daher
nicht in der Nähe von starken Magnetfeldern (z.B. Netztrafo).
BEDIENUNGSANLEITUNG
two channel unbalanced
line isolation box - passive
enz
DE

5
BEDIENUNGSANLEITUNG
VERKABELUNGSBEISPIELE
DE

6
Artikelnummer PENZ
Produktart Line-Isolator
Anzahl Kanäle 2
Typ passiv
Übertrager isoliert Ja
Anzahl Eingänge 2
Eingangstyp unsymmetrisch
Eingangsanschlüsse Chinch
Anzahl Ausgänge 2
Ausgangstyp unsymmetrisch
Ausgangsanschlüsse Chinch
Ground/Li Schalter Ja
Gehäuse Aluminium Strangguss
Abmessungen (H/B/T) 140 x 50 x 68 mm
Gewicht 0,42 kg
Umgebungstemperatur im Betrieb -20°C…70°C
Relative Lufeuchtigkeit <80 %, nicht kondensierend
Enthaltenes Zubehör Gummifüße, Beschriungsschild (Tourlabel)
AUDIO
Max. Eingangspegel (< 1% THD, 20 Hz) +14 dBu
Max. Eingangspegel (< 1% THD, 1 kHz) +32 dBu
Frequenzgang (±1dB, relative 1kHz) 5 Hz - 20 kHz
Eingangsimpedanz (1 kHz) 16 kΩ
Ausgangsimpedanz (1 kHz) 1,3 kΩ
THD (30 Hz, +4 dBu, unity, ungewichtet) < 0,15 %
THD (1 kHz, +4 dBu, unity, ungewichtet) < 0,003 %
IMD (SMPTE) (60 Hz / 7 kHz, 4:1, +4 dBu) < 0,003 %
Übertrager-Verhältnis 1:1
Alle Messungen wurden mit einem Generator mit 600 Ω Ausgangsimpedanz und 20 kΩ symmetrischer Last
durchgeführt.
TECHNISCHE DATEN
ALLGEMEIN
BEDIENUNGSANLEITUNG
DE

7
BEDIENUNGSANLEITUNG
DE

8
BEDIENUNGSANLEITUNG
VERPACKUNG:
1. Verpackungen können über die üblichen
Entsorgungswege dem Wertstokreislauf
zugeführt werden.
2. Bitte trennen Sie die Verpackung ent-
sprechend der Entsorgungsgesetze und
Wertstoverordnungen in Ihrem Land.
GERÄT:
1. Dieses Gerät unterliegt der europäischen
Richtlinie für Elektro- und Elektronik-Altge-
räte in der jeweils geltenden aktuellen
Fassung. WEEE-Richtlinie Waste Electrical
and Electronical Equipment. Altgeräte
gehören nicht in den Hausmüll. Das Altgerät
muss über einen zugelassenen Entsorgungs
betrieb oder eine kommunale Entsorgungsein
richtung entsorgt werden. Bitte beachten Sie
geltende Vorschrien in Ihrem Land!
2. Beachten Sie alle in Ihrem Land geltenden
Entsorgungsgesetze.
3. Als Privatkunde erhalten Sie Informationen
zu umweltfreundlichen Entsorgungsmöglich-
keiten über den Händler, bei dem das Produkt
erworben wurde, oder über die entsprechen
den regionalen Behörden.
BATTERIEN UND AKKUS:
1. Batterien und Akkus gehören nicht in den
Hausmüll. Batterien und Akkus müssen
über einen zugelassenen Entsorgungsbe
trieb oder eine kommunale Entsorgungs
einrichtung entsorgt werden.
2. Beachten Sie alle in Ihrem Land geltenden
Entsorgungsgesetze und Vorschrien.
3. Als Privatkunde erhalten Sie Informationen zu
umweltfreundlichen Entsorgungsmöglichkeiten
über den Händler, bei dem das Produkt er-
worben wurde, oder über die entsprechenden
regionalen Behörden.
4. Geräte mit Batterien oder Akkus, die nicht
durch den Benutzer entfernt werden können,
müssen an einer Sammelstelle für
Elektrogeräte abgegeben werden.
HERSTELLERERKLÄRUNGEN
Herstellergarantie & Haungsbeschränkung
Adam Hall GmbH
Adam-Hall-Str. 1
D-61267 Neu Anspach
E-Mail. [e-mail] / +49 (0)6081 / 9419-0.
Unsere aktuellen Garantiebedingungen und Haungs-
beschränkung nden Sie unter:
https://cdn-shop.adamhall.com/media/pdf/Manufactu-
rers-Declarations-PALMER_DE_EN_ES_FR.pdf
Im Servicefall wenden Sie sich an Ihren Vertriebspartner.
CEKONFORMITÄT
Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt
folgender Richtlinie entspricht (soweit zutreend):
Niederspannungsrichtlinie (2014/35/EU)
EMV-Richtlinie (2014/30/EU)
RoHS (2011/65/EU)
RED (2014/53/EU)
CEKONFORMITÄTSERKLÄRUNG
Konformitätserklärungen für Produkte, die
der LVD, EMC, RoHS-Richtlinie unterliegen,
können unter [e-mail] angefragt
werden.Konformitätserklärungen für Produkte,
die der RED-Richtlinie unterliegen, können
unter www.adamhall.com/compliance/
heruntergeladen werden.
FCC STATEMENT
This device complies with Part 15 of the FCC Rules.
Operation is subject to the following two conditions:
(1) This device may not cause harmful interference, and
(2) This device must accept any interference received, in-
cluding interference that may cause undesired operation
ENTSORGUNG
DE

9
RIVER SERIES
FRANKFURT
Let your signals ow, naturally and powerfully like a river! The River Series embodies this claim down to the last
detail: Featuring high-precision circuits, designed by our award-winning engineers to ensure your sound reaches
its destination– the hearts of your listeners.
That’s exactly what Palmer® stands for. We have been manufacturing audio tools for professional use on stage,
in broadcasting and in the studio since 1980. Musicians and sound engineers around the world value our
solutions developedin Germany for their unhindered signal ow and pure sound– as crystal clear and vibrant as
water! So what was more logical than naming the River Series models aer German rivers?
On the map of Germany you can see where the enz ows: 112 kilometres through Baden-Würtemberg.
Thank you for purchasing the enz! We hope you enjoy this piece of German engineering.
Be true to your sound!
Yours, the Palmer Team
enz
EN

10
USER MANUAL
two-channel unbalanced
line isolation box – passive
enz
INTENDED USE
This product is a device for event technology, as well as studio, TV and broadcast!
This product has been developed for professional use in the eld of event technology, studio, TV and broadcast.
It is not suitable for household use!
Furthermore, this product is only intended for qualied users with specialist knowledge of event technology, as
well as studio, TV and broadcast!
Use of the product outside the specied technical data and operating conditions is considered inappropriate!
Liability for damage and third-party damage to persons and property due to inappropriate use is excluded!
This product is not suitable for:
 Persons (including children) with limited physical, sensory or mental abilities or lack of experience
and knowledge.
 Children (children must be instructed not to play with the device).
SAFETY INSTRUCTIONS
1. Please read these instructions carefully.
2. Keep all information and instructions in a safe place.
3. Follow the instructions.
4. Use the device in the prescribed manner only.
5. Do not open the device and do not perform any modications.
CHOKING HAZARD! KEEP OUT OF THE REACH OF CHILDREN! THE PRODUCT CONTAINS SMALL PARTS
AND PACKAGING MATERIAL THAT CAN BE SWALLOWED! PLASTIC BAGS MUST BE KEPT
OUT OF THE REACH OF CHILDREN!
INTRODUCTION
Two-channel separator (line isolator). Equipped with RCA inputs and outputs, the Line Isolation Box enz is specially
designed for connecting notebooks and sound cards to mixers, etc. Use the ground li switch to disconnect the
ground connection from the input and output to eliminate hum loops and otherinterference signals that can be
caused by computers, for example.
EN

11
CONNECTIONS AND OPERATING ELEMENTS
1. INPUT LEFT/RIGHT
Unbalanced stereo line input with two RCA (cinch) sockets. Use a shielded stereo
audio cable, for example to connect a notebook to the Line Isolation Box.
2. OUTPUT LEFT/RIGHT
Unbalanced stereo line output with two RCA (cinch) sockets. Use a shielded stereo
audio cable to connect the Line Isolation Box to an unbalanced stereo input on a mixer or
audio interface.
3. LIFT/GND
Switch for disconnecting the ground connection from the input and output (ground li). In the non-pressed
position, the ground connection is disconnected; the connection is established when the switch is pressed.
The ability
to prevent a humming loop using the ground li switch depends on the grounding of the connected
devices. It is therefore possible that both one and the other switch
position is able to eectively reduce or eliminate humming.
ATTENTION: Connecting signal cables can cause a lot of noise. Make sure that input channels from
mixers and audio interfaces etc. are mutedduring plugging. Otherwise, noise levels may
cause damage.
PLEASE NOTE: Strong magnetic elds can cause humming. Therefore, do not position the Line Insulation Box
near strong magnetic elds (e.g. mains transformer).
USER MANUAL
two-channel unbalanced
line isolation box – passive
enz
EN

12
USER MANUAL

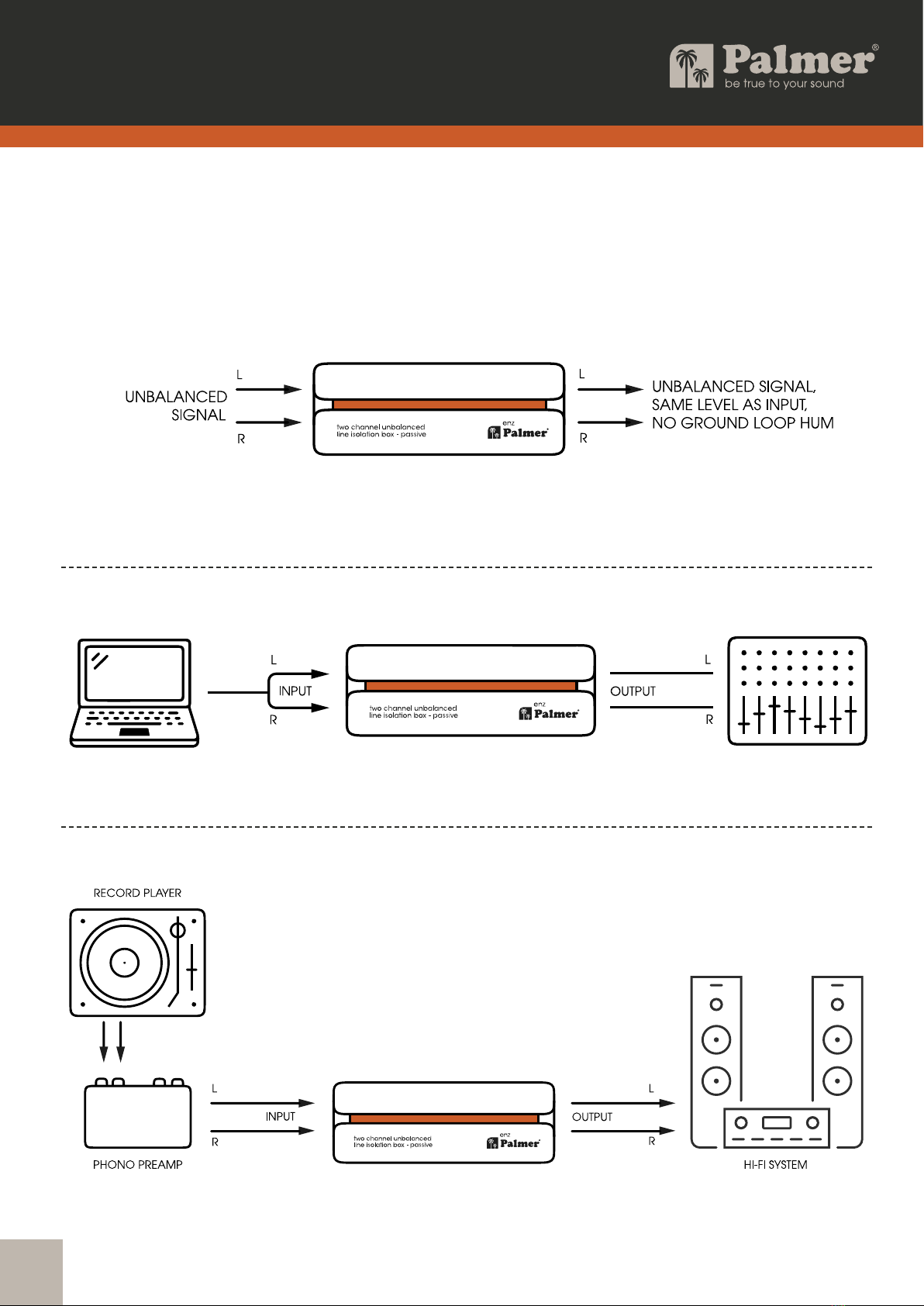

WIRING EXAMPLES
EN

13
Product number PENZ
Product type Line isolator
No. of channels 2
Type Passive
Transformer isolated Yes
No. of inputs 2
Input type Unbalanced
Input connections Cinch
No. of outputs 2
Output type Unbalanced
Output connections RCA
Ground/li switch Yes
Housing Aluminium continuous casting
Dimensions (H/W/D) 140 x 50 x 68 mm
Weight 0.42 kg
Ambient temperature for operation -20°C…70°C
Relative air humidity <80%, non-condensing
Included accessories rubber feet, tourlabel
AUDIO
Max. input level (<1% THD, 20 Hz) +14 dBu
Max. input level (< 1% THD, 1 kHz) +32 dBu
Frequency response (±1 dB, relative 1 kHz) 5 Hz–20 kHz
Input impedance (1 kHz) 16kΩ
Output impedance (1 kHz) 1.3 kΩ
THD (30 Hz, +4 dBu, unity, unweighted) < 0.15%
THD (1 kHz, +4 dBu, unity, unweighted) < 0.003%
IMD (SMPTE) (60 Hz/7 kHz, 4:1, +4 dBu) < 0.003%
Transformer ratio 1:1
All measurements were performed with a generator with 600Ω output impedance and 20kΩ balanced
load.
TECHNICAL DATA
GENERAL
USER MANUAL
EN

14
USER MANUAL
EN

15
USER MANUAL
PACKAGING:
1. Packaging can be fed into the reusable
material cycle using the usual disposal
methods.
2. Please separate the packaging
in accordance with disposal laws and
recycling regulations in your country.
DEVICE:
1. This device is subject to the European
Waste Electrical and Electronic Equipment
Directive in the currently valid
version. WEEE Waste Electrical
and Electronic Equipment Directive.
Old appliances do not belong in household
waste. The old device must be disposed of
via an approved disposal company or a
municipal disposal facility.
Please observe the applicable regulations in
your country!
2. Observe all disposal laws applicable
in your country.
3. As a private customer, you can obtain
information on environmentally friendly
disposal options from the seller of the
product or the appropriate regional
authorities.
BATTERIES:
1. Batteries should not be disposed of in
household waste. Batteries and recharge
able batteries must be disposed of via an
approved disposal company or a municipal
disposal facility.
2. Observe all disposal laws applicable
in your country.
3. As a private customer, you can obtain
information on environmentally friendly
disposal options from the seller of the
product or through the relevant regional
authorities.
4. Devices with batteries that cannot be
removed by the user must be taken to a
collection point for electrical appliances.
MANUFACTURER’S DECLARATIONS
Manufacturer's warranty & limitation of liability
Adam Hall GmbH
Adam-Hall-Str. 1
61627 Neu-Anspach, Germany
Email: [e-mail] / +49 (0)6081 / 9419-0.
Our current warranty conditions and limitation of liability can
be found at:
https://cdn-shop.adamhall.com/media/pdf/Manufactur-
ers-Declarations-PALMER_DE_EN_ES_FR.pdf
Contact your distribution partner for service.
CE conformity
Adam Hall GmbH hereby conrm that this product meets the
following guidelines (where applicable):
Low-Voltage Directive (2014/35/EU)
EMC Directive (2014/30/EU)
RoHS (2011/65/EU)
RED (2014/53/EU)
EC Declaration of Conformity
Declarations of conformity for products that
are subject to the LVD, EMC, RoHS Directives,
can be requested at [e-mail].
Declarations of conformity for products
that are subject to the RED Directive
can be downloaded at www.adamhall.com/compliance/.
FCC STATEMENT
This device complies with Part 15 of the FCC Rules.
Operation is subject to the following two conditions:
(1) This device may not cause harmful interference, and
(2) This device must accept any interference received,
including interference that may cause undesired
operation
UKCA- Conformity
Hereby, Adam Hall Ltd. declares that this product meets the
following guidelines (where applicable)
Electrical Equipment (Safety) Regulations 2016
Electromagnetic Compatibility Regulations 2016 (SI 2016/1091)
The Restriction of the Use of Certain Hazardous Substances
in Electrical and Electronic Equipment Regulation 2012 (SI
2012/3032) Radio Equipment Regulations 201 7(SI 2016/2015)
UKCA- Declaration of Conformity
Products that are subject to Electrical Equipment(Safety)
Regulation 2016, EMC Regulation 2016 or RoHS Regulation can
be requested at [email protected].
Products that are subject to the Radio Equipments Regulations
2017 (SI2017/1206) can be downloaded from
www.adamhall.com/compliance/
DISPOSAL
SUBJECT TO MISPRINTS AND ERRORS, AS WELL AS TECHNICAL OR OTHER MODIFICATIONS!
EN

16
SERIE RIVER
FRANKFURT
Lascia uire i tuoi segnali in modo naturale e potente come un ume! La River Series incarna questa ambizione n
nei minimi dettagli: con circuiti ad alta precisione, progettati dai nostri pluripremiati ingegneri, per garantire che il
tuo sound raggiunga il suo obiettivo senza alterazioni: il cuore dei tuoi ascoltatori.
Perché Palmer® è proprio questo. Dal 1980 realizziamo attrezzature audio per l'impiego professionale sul palco,
nelle trasmissioni radiofoniche e in studio. I musicisti e gli ingegneri del suono di tutto il mondo apprezzano
le nostre soluzioni sviluppate in Germania per un usso di segnale inalterato e un suono puro: cristallino e vivace
come l'acqua! Cosa c'era dunque di più ovvio che chiamare i modelli della River Series con i nomi dei umi tedeschi?
Sulla mappa della Germania potete vedere il territorio attraversato dall'Enz: 112 chilometri nel Baden-Würtemberg.
Grazie per aver acquistato enz! Vi auguriamo di ottenere grandi soddisfazioni con questo prodotto dell'ingegneria
tedesca. Be true to your sound!
Il team Palmer
enz
IT

17
MANUAL DE USUARIO
due canali non bilanciati
line isolation box - passiva
enz
UTILIZZO CONFORME
Il prodotto è un apparecchio di tecnologia per eventi nonché studi di registrazione, TV e broadcast!
Il prodotto è stato sviluppato per l'uso professionale negli ambiti della tecnologia per eventi nonché di studi di
registrazione, TV e broadcast e non è adatto per l’illuminazione domestica!
Inoltre, questo prodotto è destinato esclusivamente a utenti qualicati con conoscenze specialistiche in materia di
tecnologia per eventi, studi di registrazione, TV e broadcast!
L'utilizzo del prodotto al di fuori delle condizioni di esercizio e dei dati tecnici specicati è da considerarsi non
conforme all'uso previsto!
Si esclude qualsiasi responsabilità per lesioni e danni materiali diretti e indiretti a seguito di uso non conforme!
Il prodotto non è adatto a:
 Persone (compresi i bambini) con capacità siche, sensoriali o psichiche ridotte o non provviste delle
necessarie conoscenze ed esperienze.
 Bambini (ai bambini deve essere vietato giocare con il dispositivo).
INDICAZIONI SULLA SICUREZZA
1. Leggere attentamente il presente manuale d'uso.
2. Conservare tutte le indicazioni e le istruzioni in un luogo sicuro.
3. Attenersi alle istruzioni.
4. Utilizzare il dispositivo unicamente nelle modalità previste.
5. Non aprire né modicare il dispositivo.
PERICOLO DI SOFFOCAMENTO! TENERE LONTANO DALLA PORTATA DEI BAMBINI! IL PRODOTTO CONTIENE
PICCOLE PARTI E MATERIALE DI IMBALLAGGIO INGERIBILE! I SACCHETTI DI PLASTICA DEVONO ESSERE TENUTI
FUORI DALLA PORTATA DEI BAMBINI.
INTRODUZIONE
Separatore di linea a due canali (Line Isolator). Dotata di ingressi e uscite RCA, la Line Isolation Box enz è proget-
tata appositamente per il collegamento di notebook e schede audio a mixer e simili. L'interruttore Ground-Li per
interrompere il collegamento a massa dall'ingresso e dall'uscita consente di eliminare i ritorni di terra e altri segnali
di disturbo che possono essere causati, ad esempio, dai computer.
IT

18
CONNESSIONI ED ELEMENTI DI COMANDO
1. INPUT LEFT / RIGHT
Ingresso di linea stereo non bilanciato con due prese RCA. Utilizzare un cavo audio stereo
schermato per collegare, ad esempio, un notebook alla Line Isolation Box.
2. OUTPUT LEFT / RIGHT
Uscita di linea stereo non bilanciata con due prese RCA. Utilizzare un cavo audio stereo
schermato per collegare la Line Isolation Box a un ingresso stereo non bilanciato di un mixer o
di un'interfaccia audio.
3. LIFT / GND
Interruttore per scollegare la connessione di terra dell'ingresso e dell'uscita (ground li). Se non premuto,
il collegamento a massa è scollegato; il collegamento è presente quando è premuto. La capacità
di prevenire un loop di ronzio usando l'interruttore Ground Li dipende dalla messa a terra
dei dispositivi collegati. Pertanto, è possibile che sia l'una che l'altra posizione dell'interruttore
siano in grado di ridurre o eliminare ecacemente il ronzio.
ATTENZIONE: Il collegamento di cavi di segnale può causare un notevole rumore. Assicurarsi
che durante le operazioni di collegamento i canali di ingresso dei mixer e delle interfacce audio ecc.
siano silenziati. In caso contrario, i livelli di rumore possono provocare danni.
NOTA: I campi magnetici intensi possono provocare ronzii. Non posizionare quindi la Line Isolation Box in pros-
simità di forti campi magnetici (ad es. trasformatore di rete).
MANUAL DE USUARIO
due canali non bilanciati
line isolation box - passiva
enz
IT

19
MANUAL DE USUARIO
ESEMPI DI CABLAGGIO
IT

20
Codice articolo PENZ
Tipologia di prodotto Isolatore di linea
Numero canali 2
Tipo passivo
Trasformatore isolato Sì
Numero ingressi 2
Tipo di ingresso Non bilanciato
Connettori d'ingresso RCA
Numero uscite 2
Tipo di output Non bilanciato
Connettori d'uscita RCA
Interruttore Ground/Li Sì
Alloggiamento Alluminio estruso
Dimensioni (H/L/P) 140 x 50 x 68 mm
Peso 0,42 kg
Temperatura ambiente (in esercizio) -20°C...70°C
Umidità relativa dell'aria < 80%, senza condensa
Accessori inclusi Piedini in gomma, targhetta identicativa (etichet-
ta tour)
AUDIO
Max. Livello di ingresso (< 1% THD, 20 Hz) +14 dBu
Max. Livello di ingresso (<1% THD, 1 kHz) +32 dBu
Risposta in frequenza (±1 dB, relativa 1 kHz) 5 Hz – 20 kHz
Impedenza di ingresso (1 kHz) 16kΩ
Impedenza di uscita (1 kHz) 1,3kΩ
THD (30 Hz, +4 dBu, unitario, non ponderato) < 0,15 %
THD (1 kHz, +4 dBu, unitario, non ponderato) < 0,003 %
IMD (SMPTE) (60 Hz/7 kHz, 4:1, +4 dBu) < 0,003 %
Rapporto trasduttore 1:1
Tutte le misurazioni sono state eettuate con un generatore con impedenza di uscita pari a 600Ω e cari-
co simmetrico di 20kΩ.
DATI TECNICI
INFORMAZIONI GENERALI
MANUAL DE USUARIO
IT
