PLI04 PRO MEDIA
SPECIALIZED DIRECT BOX

INTRODUCTION
The PRO MEDIA DI / PLI04, focuses on the discerning needs of the computer-age media in mind. With
the PLI04 personal computers and other consumer equipment with unbalanced outputs can be converted
to balanced signals. The PLI 04 accommodates all the common input types: TRS jacks accepting mono or
stereo plugs, RCA sockets and a 3.5mm stereo jack input for use with the headphone output of a Laptop
or similar device. The outputs are conventional transformer balanced XLR sockets, as used in professional
PA systems, guaranteeing an electrically decoupled signal. Although the PLI 04 is primarily a stereo unit, it
can be switched to mono, in this setting the two stereo signals are summed and fed to both XLR outputs.
EN DE
3
FR ES

EN
EN
DE
DE
4 5
FR
FR
ES ES
SAFETY INFORMATION
1. Please read these instructions carefully.
2. Keep all information and instructions in a safe place.
3. Follow the instructions.
4. Observe all safety warnings. Never remove safety warnings or other information from the equipment.
5. Use the equipment only in the intended manner and for the intended purpose.
6. Use only sufficiently stable and compatible stands and/or mounts (for fixed installations). Make certain
that wall mounts are properly installed and secured. Make certain that the equipment is installed
securely and cannot fall down.
7. During installation, observe the applicable safety regulations for your country.
8. Never install and operate the equipment near radiators, heat registers, ovens or other sources of heat.
Make certain that the equipment is always installed so that is cooled sufficiently and cannot overheat.
9. Never place sources of ignition, e.g., burning candles, on the equipment.
10. Ventilation slits must not be blocked.
11. Do not use this equipment in the immediate vicinity of water (does not apply to special outdoor equip-
ment - in this case, observe the special instructions noted below. Do not expose this equipment to
flammable materials, fluids or gases.
12. Make certain that dripping or splashed water cannot enter the equipment. Do not place containers filled
with liquids, such as vases or drinking vessels, on the equipment.
13. Make certain that objects cannot fall into the device.
14. Use this equipment only with the accessories recommended and intended by the manufacturer.
15. Do not open or modify this equipment.
16. After connecting the equipment, check all cables in order to prevent damage or accidents, e.g., due to
tripping hazards.
17. During transport, make certain that the equipment cannot fall down and possibly cause property damage
and personal injuries.
18. If your equipment is no longer functioning properly, if fluids or objects have gotten inside the equipment
or if it has been damaged in another way, switch it off immediately and unplug it from the mains outlet
(if it is a powered device). This equipment may only be repaired by authorized, qualified personnel.
19. Clean the equipment using a dry cloth.
20. Comply with all applicable disposal laws in your country. During disposal of packaging, please separate
plastic and paper/cardboard.
21. Plastic bags must be kept out of reach of children.
FOR EQUIPMENT THAT CONNECTS TO THE POWER MAINS:
22. CAUTION: If the power cord of the device is equipped with an earthing contact, then it must be con-
nected to an outlet with a protective ground. Never deactivate the protective ground of a power cord.
23. If the equipment has been exposed to strong fluctuations in temperature (for example, after transport),
do not switch it on immediately. Moisture and condensation could damage the equipment. Do not switch
on the equipment until it has reached room temperature.
24. Before connecting the equipment to the power outlet, first verify that the mains voltage and frequency
match the values specified on the equipment. If the equipment has a voltage selection switch, connect
the equipment to the power outlet only if the equipment values and the mains power values match. If the
included power cord or power adapter does not fit in your wall outlet, contact your electrician.
25. Do not step on the power cord. Make certain that the power cable does not become kinked, especially at
the mains outlet and/or power adapter and the equipment connector.
26. When connecting the equipment, make certain that the power cord or power adapter is always freely ac-
cessible. Always disconnect the equipment from the power supply if the equipment is not in use or if you
want to clean the equipment. Always unplug the power cord and power adapter from the power outlet at
the plug or adapter and not by pulling on the cord. Never touch the power cord and power adapter with
wet hands.
27. Whenever possible, avoid switching the equipment on and off in quick succession because otherwise
this can shorten the useful life of the equipment.
28. IMPORTANT INFORMATION: Replace fuses only with fuses of the same type and rating. If a fuse blows
repeatedly, please contact an authorised service centre.
29. To disconnect the equipment from the power mains completely, unplug the power cord or power adapter
from the power outlet.
30. If your device is equipped with a Volex power connector, the mating Volex equipment connector must be
unlocked before it can be removed. However, this also means that the equipment can slide and fall down
if the power cable is pulled, which can lead to personal injuries and/or other damage. For this reason,
always be careful when laying cables.
31. Unplug the power cord and power adapter from the power outlet if there is a risk of a lightning strike or
before extended periods of disuse.
CAUTION:
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
Never remove the cover, because otherwise there may be a risk of electric shock. There are no user service-
able parts inside. Have repairs carried out only by qualified service personnel.
The lightning flash with arrowhead symbol within an equilateral triangle is intended to alert the user
to the presence of uninsulated “dangerous voltage” within the product’s enclosure that may be of
sufficient magnitude to constitute a risk of electrical shock.
The exclamation mark within an equilateral triangle is intended to alert the user to the presence of
important operating and maintenance instructions.

CONTROLS

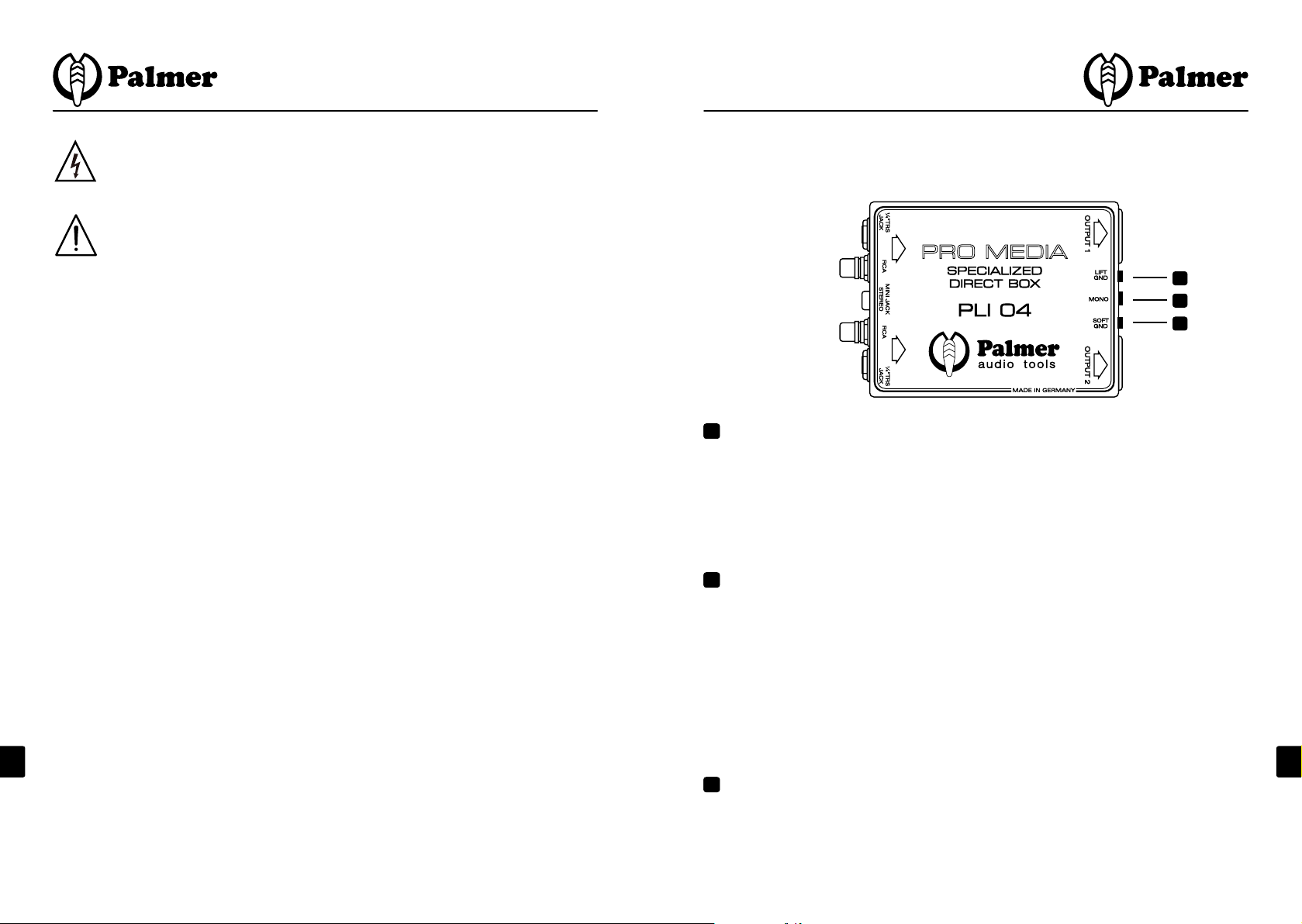

1Mono-Switch:
Locate the mono switch between the XLR output sockets. When pressed (recessed) the stereo signal is
merged to a mono signal via a transformer-matrix. An Identical output signal is then available on both output
sockets. This way the PLI04 can also be used as a signal splitter. In this setup only input and output are
isolated via transformer. The grounds of the XLR sockets are not isolated between each other.
2Ground-Lift-Switch:
A galvanic (electrical) connection between two mains powered devices is often undesired as it can lead to
ground loops. Ground loops induce a low frequency hum or noise due to compensating currents though the
ground lead. In addition, computers and similar devices can also cause high frequency noise on the ground
lead. The PLI04 therefore implements high quality audio transformers (coupling transformers), which in
combination with the ground lift switch can reduce noise induced by ground loops and ground problems in
general. Press the according switch to lift the ground - in this case there is no physical/mechanical (electrical)
connection between input and output and compensating currents are thus suppressed.
3Soft-Ground-Switch:
With this switch the ground connections are coupled via an RC-circuit. This circuit cuts off high frequency
noise (such as from a computer) on the ground lead and in addition suppresses low frequency humming.
EN
EN
DE
DE
6 7
FR
FR
ES ES
CAUTION – HIGH VOLUME LEVELS WITH AUDIO PRODUCTS!
This equipment is intended for professional use. Therefore, commercial use of this equipment is subject to the
respectively applicable national accident prevention rules and regulations. As a manufacturer, Adam Hall is
obligated to notify you formally about the existence of potential health risks.
Hearing damage due to high volume and prolonged exposure: When in use, this product is capable of produc-
ing high sound-pressure levels (SPL) that can lead to irreversible hearing damage in performers, employees,
and audience members. For this reason, avoid prolonged exposure to volumes in excess of 90 dB.
CAUTION! IMPORTANT INFORMATION ABOUT LIGHTING PRODUCTS
1. Do not look into the beam from a distance of less than 40 cm.
2. Do not stare into the beam for extended periods at short-to-medium distances.
3. Do not view the beam directly with optical instruments such as magnifiers.
4. Under some circumstances, stroboscopic effects may trigger epileptic seizures in sensitive individuals!
For this reason, persons who suffer from epilepsy should always avoid places where strobe lights are
used.
1
3
2

SPECIFICATIONS
Product type: Passive DI-box, stereo unit, transformer balanced outputs,
mono switch
Type: passive
Inputs: 2 x 6.3 mm TRS-Jack, Tip = +phase (hot), Ring = -phase (cold),
Sleeve = screening, ground
2 x RCA phono sockets and 1x 3.5 mm stereo jack
Input impedance: 6k ohms at 600 ohms load
Input level: 6dBu @ 30Hz/0.05% THD
16dBu @ 30Hz/0.33% THD
All measurements taken with 200 ohms source
Outputs: 2 x XLR male, Pin 1 ground, Pin 2 pos. phase (hot),
Pin 3 neg. phase (cold)
Transformer balanced
Output impedance: 600 ohms
Grain reduction input to output: 10dB,
Transformer ratio: 3.16 : 1
Frequency response: 20Hz - 20kHz ± 0.5dB
Phase response: less than 3°degree deviation
Mono switch 3 position ground
lift switch:
lift, ground, soft ground
Housing material: Sheet steel
Dimensions (W x H x D): 125 mm x 95 mm x 35 mm
CONNECTION
Connect the line outputs of your input device to the suitable input connectors of the PLI04 using high quality
shielded cables. The PLI04 offers several options: 6.3mm Jack sockets suitable for mono or stereo connec-
tors, Cinch/RCA sockets or a stereo 3.5 jack socket.
We do not advise the simultaneous use of different connector types as this can lead to interferences.
Connect the outputs of the PLI04 to the microphone inputs of your mixer using balanced and shielded micro-
phone cables. For stereo signals you will need two channels on the mixer - remember to pan the channels
left and right to obtain a true stereo signal.
NOTE: IF YOU ARE ONLY USING ONE INPUT SOCKET, BE SURE TO USE THE RED RCA SOCKET AS THIS IS
THE ONE CONNECTED TO THE HOUSING GROUND.
EN
EN
DE
DE
8 9
FR
FR
ES ES

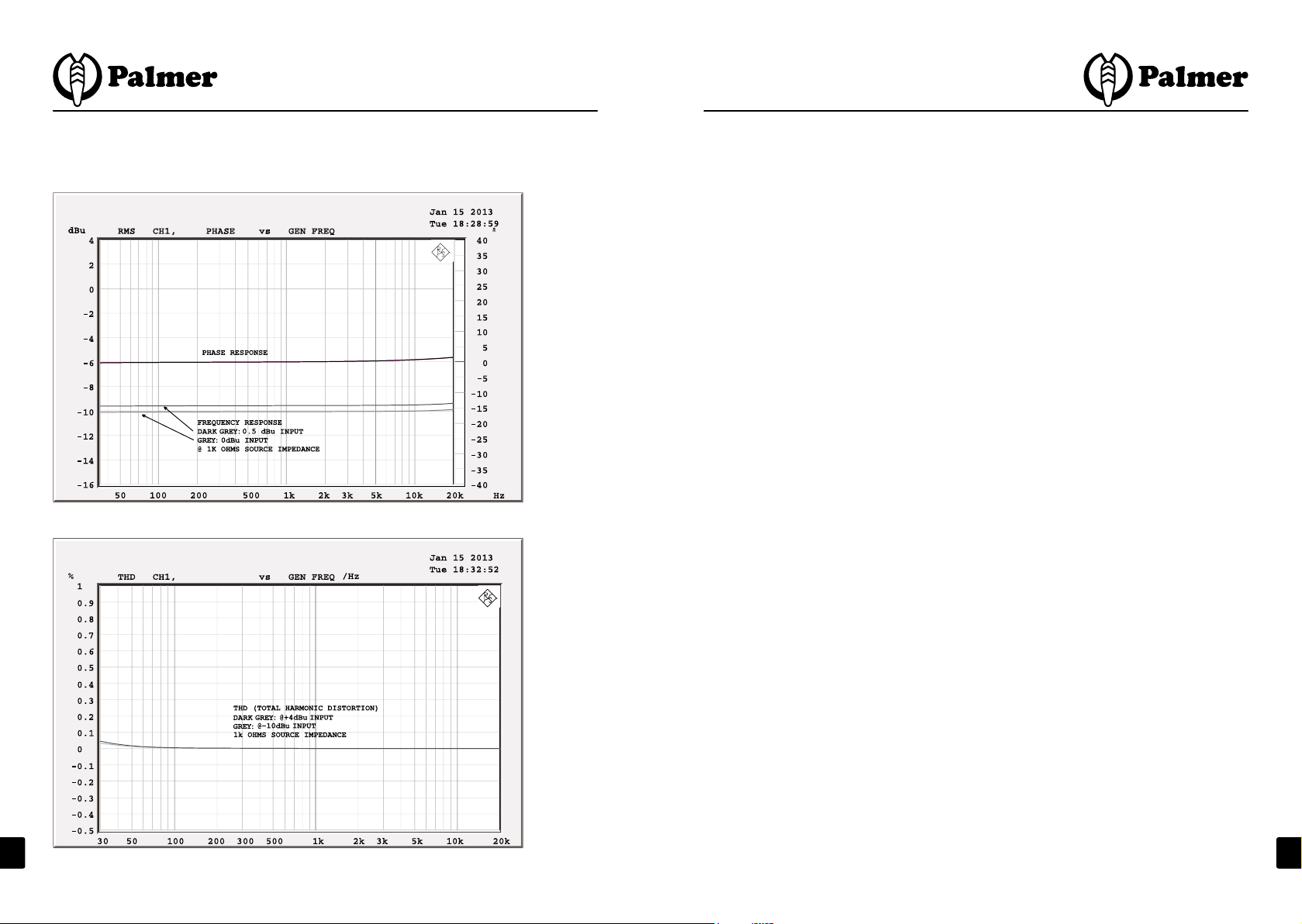

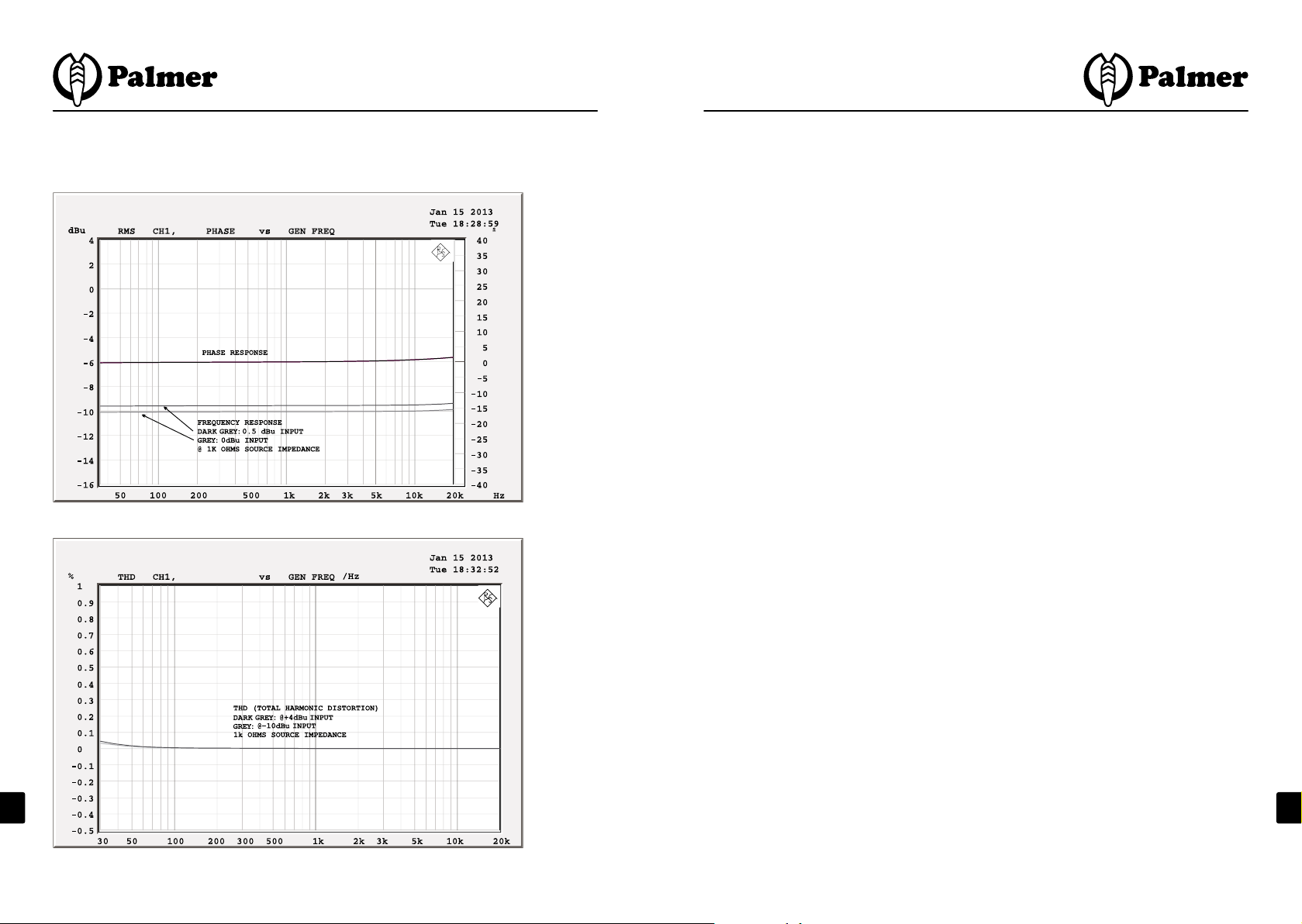

PHASE- & FREQUENCY RESPONSE
EN
EN
DE
DE
10 11
FR
FR
ES ES
MANUFACTURER’S WARRANTY
This warranty covers the Adam Hall, LD Systems, Defender, Palmer, and Cameo brands.
It applies to all products distributed by Adam Hall.
This warranty declaration does not affect the statutory warranty claims against the manufacturer, but expands
them with additional warranty claims vis-a-vis Adam Hall.
Adam Hall warrants that the Adam Hall product that you have purchased from Adam Hall or from an Adam Hall
authorized reseller is free from defects in materials or workmanship under normal use for a period of 2 or 5
years (please inquire on a product-by-product basis) from the date of purchase.
The warranty period begins on the date on which the product was purchased, proof of which must be
produced (through presentation of the invoice or the delivery note with the date of purchase) in the event of a
warranty claim. Should products of the brands named above be in need of repair within the limited warranty
period, you are entitled to warranty service according to the terms and conditions stated here.
During the Limited Warranty Period, Adam Hall will repair or replace the defective component parts or the
product. In the event of repair or replacement during the Limited Warranty Period, the replaced original parts
and/or products become property of Adam Hall.
In the unlikely event that the product which you purchased has a recurring failure, Adam Hall has the right, at
its discretion, to replace the defective product with another product, provided that the new product is at least
equivalent to the product being replaced with regard to the technical specifications.
Adam Hall does not warrant that the operation of this product will be uninterrupted or error-free. Adam Hall is
not responsible for damage that occurs as a result of your failure to follow the instructions included with the
Adam Hall branded product. The manufacturer’s warranty does not cover – expendable parts (e. g., recharge-
able batteries) - products from which the serial number has been removed or with a serial number that has
been damaged as a result of an accident - damage due to improper use, user error or other external reasons
• damage to devices operated outside the usage parameters stated in the documentation included with the
product
• damage due to the use of replacement parts not manufactured, sold or recommended by Adam Hall,
• damage due to modification or servicing by anyone other than Adam Hall.
These terms and conditions constitute the complete and exclusive warranty agreement between you and
Adam Hall regarding the Adam Hall branded product you have purchased.

EN
EN
DE
DE
12 13
FR
FR
ES ES
Household users should contact either the retailer where they purchased this product, or their local government
office, for details on where and how they can recycle this item in an environmentally friendly manner.
Business users should contact their supplier and check the terms and conditions of the purchase contract. This
product should not be mixed with other commercial wastes for disposal
ENVIRONMENTAL PROTECTION AND ENERGY CONSERVATION
Energy conservation is an active contribution to environmental protection. Please turn off all unneeded electrical
devices. To prevent unneeded devices from consuming power in standby mode, disconnect the mains plug.
Adam Hall GmbH, all rights reserved. The technical data and the functional product characteristics can be subject to modifica-
tions. The photocopying, the translation, and all other forms of copying of fragments or of the integrlity of this user’s manual is
prohibited.
LIMITATION OF LIABILITY
If your Adam Hall branded hardware product fails to work as warranted above, your sole and exclusive remedy
shall be repair or replacement. Adam Halls’ maximum liability under this limited warranty is expressly limited to
the lesser of the price you have paid for the product or the cost of repair or replacement of any components that
malfunction under conditions of normal use.
Adam Hall is not liable for any damages caused by the product or the failure of the product, including any lost
profits or savings or special, incidental, or consequential damages. Adam Hall is not liable for any claim made by
a third party or made by you for a third party.
This limitation of liability applies whether damages are sought, or claims are made, under this Limited Warranty or
as a tort claim (including negligence and strict product liability), a contract claim, or any other claim, and cannot
be rescinded or changed by anyone. This limitation of liability will be effective even if you have advised Adam Hall
or an authorized representative of Adam Hall of the possibility of any such damages, but not, however, in the event
of claims for damages in connection with personal injuries.
This manufacturer’s warranty grants you specific rights; depending on jurisdiction (nation or state), you may be be
entitled to additional claims. You are advised to consult applicable state or national laws for a full determination of
your rights.
REQUESTING WARRANTY SERVICE
To request warranty service for the product, contact Adam Hall or the Adam Hall authorized reseller from which
you purchased the product.
EC DECLARATION OF CONFORMITY
The equipment marketed by Adam Hall complies (where applicable) with the essential requirements and other
relevant specifications of Directives 1999/5/EC (R&TTE), 2004/108/EC (EMC) und 2006/95/EC (LVD). Additional
information can be found at www.adamhall.com.
PROPER DISPOSAL OF THIS PRODUCT
(WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT)
(Valid in the European Union and other European countries with waste separation)
This symbol on the product, or the documents accompanying the product, indicates that this appliance may not
be treated as household waste. This is to avoid environmental damage or personal injury due to uncontrolled
waste disposal. Please dispose of this product separately from other waste and have it recycled to promote
sustainable economic activity.

EN DE
15
FR ES

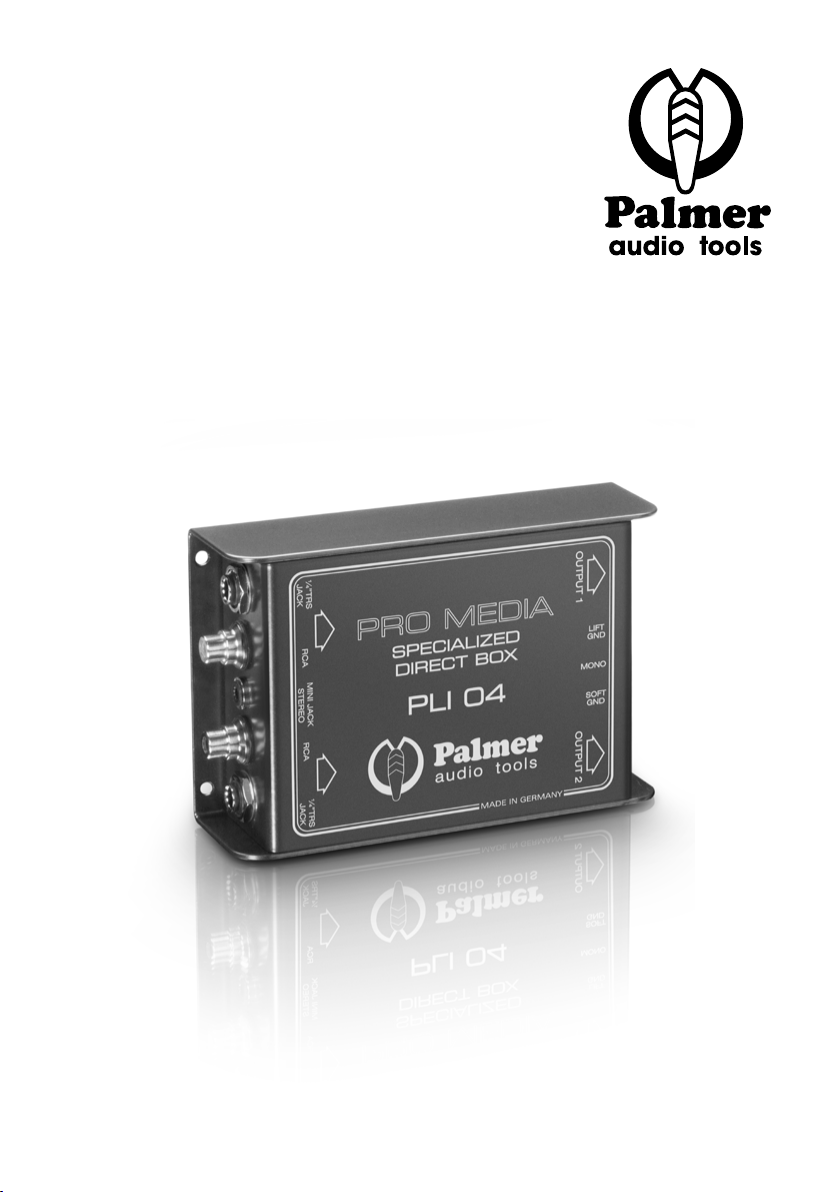

PLI04 PRO MEDIA
SPECIALIZED DIRECT BOX

EINLEITUNG
Die PRO MEDIA DI / PLI04 wurde für die besonderen Anforderungen im medialen Bereich entwickelt.
Mit der PLI04 können Sie PCs und andere Konsumergeräte mit unsymmetrischen Ausgängen an eine
professionelle Beschallungsanlage mit symmetrischen Eingängen angeschlossen werden. Die PLI 04 stellt
die für diese Anforderung gängigen Eingangsbuchsen zur Verfügung: TRS-Klinken, die sowohl Mono- als
auch Stereoklinkenstecker akzeptieren, Cinch-Buchsen und ein 3.5mm Stereominiklinken-Eingang, z. B. um
Kopfhörerausgänge von Laptops oder ähnlichen Geräten anzuschießen. Ausgangsseitig sind die für profes-
sionelle Anlagen üblichen XLR/m Buchsen mit trafosymmetrischer Beschaltung vorhanden. Dadurch wird
eine galvanische Trennung erreicht.
Als Besonderheit sollte erwähnt werden, dass die PLI 04 zwar für Stereobetrieb ausgelegt ist, aber mittels
Schalter eine Monosummenbildung möglich ist und das Ausgangssignal dann auf beiden XLR-Ausgängen
anliegt.
EN DE
17
FR ES

EN
EN
DE
DE
18 19
FR
FR
ES ES
SICHERHEITSHINWEISE
1. Lesen Sie diese Anleitung bitte sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen
vom Gerät.
5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen).
Stellen Sie sicher, dass Wandhalterungen ordnungsgemäß installiert und gesichert sind. Stellen Sie
sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann.
7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
8. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärmespeichern, Öfen oder
sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend
gekühlt wird und nicht überhitzen kann.
9. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen auf dem Gerät.
10. Lüftungsschlitze dürfen nicht blockiert werden.
11. Betreiben Sie das Gerät nicht in unmittelbarer Nähe von Wasser (gilt nicht für spezielle Outdoor Geräte -
beachten Sie in diesem Fall bitte die im Folgenden vermerkten Sonderhinweise). Bringen Sie das Gerät
nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung.
12. Sorgen Sie dafür, dass kein Tropf- oder Spritzwasser in das Gerät eindringen kann. Stellen Sie keine mit
Flüssigkeit gefüllten Behältnisse wie Vasen oder Trinkgefäße auf das Gerät.
13. Sorgen Sie dafür, dass keine Gegenstände in das Gerät fallen können.
14. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.
15. Öffnen Sie das Gerät nicht und verändern Sie es nicht.
16. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch
Stolperfallen zu vermeiden.
17. Achten Sie beim Transport darauf, dass das Gerät nicht herunterfallen und dabei möglicherweise Sach-
und Personenschäden verursachen kann.
18. Wenn Ihr Gerät nicht mehr ordnungsgemäß funktioniert, Flüssigkeiten oder Gegenstände in das
Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es sofort aus und
trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerät darf nur
von autorisiertem Fachpersonal repariert werden.
19. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.
20. Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze. Trennen Sie bei der Entsorgung der
Verpackung bitte Kunststoff und Papier bzw. Kartonagen voneinander.
21. Kunststoffbeutel müssen außer Reichweite von Kindern aufbewahrt werden
BEI GERÄTEN MIT NETZANSCHLUSS:
22. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer
Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines
Netzkabels.
23. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war
(beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen.
Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.
24. Bevor Sie das Gerät an die Steckdose anschließen, prüfen Sie zuerst, ob die Spannung und die Frequenz
des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über
einen Spannungswahlschalter, schließen Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte
mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelief-
erte Netzadapter nicht in Ihre Netzsteckdose passt, wenden Sie sich an Ihren Elektriker.
25. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der
Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden.
26. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets
frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt
wird, oder Sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker
bzw. am Adapter und nicht am Kabel aus der Steckdo¬se. Berühren Sie Netzkabel und Netzadapter
niemals mit nassen Händen.
27. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, da sonst die Lebensdauer des
Geräts beeinträchtigt werden könnte.
28. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und
Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezen-
trum.
29. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter
aus der Steckdose.
30. Wenn Ihr Gerät mit einem Volex-Netzanschluss bestückt ist, muss der passende Volex-Gerätestecker
entsperrt werden, bevor er entfernt werden kann. Das bedeutet aber auch, dass das Gerät durch ein
Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder
andere Schäden auftreten können. Verlegen Sie Ihre Kabel daher immer sorgfältig.
31. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie
das Gerät länger nicht verwenden.
ACHTUNG:
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages bestehen kann. Im In-
neren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen
Sie Reparaturen ausschließlich von qualifiziertem Service-Personal durchführen.

BEDIENELEMENTE
1Monoschalter:
Zwischen den beiden XLR-Ausgangsbuchsen befindet sich ein Druckschalter, der im gedrückten Zustand aus
dem Stereosignal ein Monosignal mittels einer Übertragermatrix-Schaltung mischt. Das Ausgangssignal steht
dann an beiden XLR-Buchsen zur Verfügung. Auf diese Weise kann man die PLI04 auch als Split-Box
benutzen und ein Monosignal an einer Eingangsbuchse auf beide XLR-Ausgänge aufsplitten. Die galvanische
Trennung findet jedoch nur zwischen Ein- und Ausgang statt. Die beiden XLR-Buchsen sind galvanisch nicht
voneinander getrennt.
2Ground-Lift-Schalter:
Eine galvanische, d.h. elektrisch leitende Verbindung, ist zwischen netzbetrieben Geräten meisten uner-
wünscht, da sie zu so genannten Brummschleifen führen kann. Dies äußert sich in tieffrequenten Brumm-
geräuschen, die durch Ausgleichsströme auf der Masseleitung verursacht werden. Zudem besteht bei der
Verbindung von Computern mit externen Audiogeräten die Möglichkeit, dass sich von den hohen Takt-
frequenzen der Computer Ableitströme auf der Erdleitung befinden, die ebenfalls Störgeräusche verursachen
können. In der PLI04 werden deswegen zur galvanischen Trennung hochwertige Audioübertrager eingesetzt.
Unter bestimmten Umständen kann jedoch eine Verbindung von Ein- und Ausgangserdung Störgeräusche
vermindern. Deshalb ist die PLI04 mit einem Ground-Lift-Schalter versehen. In LIFT Stellung ist die Erdver-
bindung unterbrochen, in der GND Position sind beide Erden miteinander verbunden.
3Soft-Ground-Schalter:
Die Position Soft-GND bewirkt, dass die Erden über ein RC-Glied miteinander verkoppelt sind. Dies erlaubt
die Ableitung hochfrequenter Störgeräusche, verhindert aber tieffrequentes Erdschleifen-Brummen.
EN
EN
DE
DE
20 21
FR
FR
ES ES
Das gleichschenkelige Dreieck mit dem Blitzsymbol kennzeichnet nicht-isolierte, „gefährliche“
Spannungen im Gerät, die einen für die Gesundheit gefährlichen Stromschlag verursachen können.
Das gleichschenkelige Dreieck mit dem Ausrufezeichen kennzeichnet wichtige Bedienungs- und
Wartungshinweise.
ACHTUNG HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN!
Dieses Gerät ist für den professionellen Einsatz vorgesehen. Der kommerzielle Betrieb dieses Geräts unterliegt
den jeweils gültigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall
gesetzlich verpflichtet, Sie ausdrücklich auf mögliche Gesundheitsrisiken hinzuweisen.
Gehörschäden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung dieses Produkts können
hohe Schalldruckpegel (SPL) erzeugt werden, die bei Künstlern, Mitarbeitern und Zuschauern zu irreparablen
Gehörschäden führen können. Vermeiden Sie länger anhaltende Belastung durch hohe Lautstärken über 90 dB.
VORSICHT! WICHTIGE HINWEISE IN BEZUG AUF LICHT-PRODUKTE
Blicken Sie nicht aus Entfernungen von unter 40 cm in den Lichtstrahl.
Blicken Sie niemals längere Zeit aus kurzem bis mittlerem Abstand in den Lichtstrahl.
Blicken Sie niemals mit optischen Geräten wie Vergrößerungsgläsern in den Lichtstrahl.
Stoboskopeffekte können unter Umständen bei empfindlichen Menschen epileptische Anfälle auslösen! Epilep-
siekranke Menschen sollten daher unbedingt Orte meiden, an denen Stroboskope eingesetzt werden.
1
3
2

TECHNISCHE DATEN
Produktart: Passive DI-BOX in Stereoausführung mit trafosymmetrischen
Ausgängen und Mono-Schalter
Typ: passiv
Eingänge: 2 x 6.3 mm TRS-Klinke, Tip = +Phase (heiß), Ring = -Phase (kalt),
Gehäuse = Schirm, Masse
2 x Cinch (RCA-Buchse), 1 x 3.5 mm Miniklinke, Stereobelegung
Eingangsimpedanz: 6k Ohm nominell bei 600 Ohm Last
Eingangsspannung: 6 dBu @ 30 Hz/0.05% THD
16 dBu @ 30 Hz/0.33% THD
bei 200 Ohm Quelle gemessen
Ausgänge: 2 x XLR männlich, Pin 1 Schirm, Pin 2 pos. Phase (heiß),
Pin 3 neg. Phase (kalt)
trafosymmetrisch
Ausgangsimpedanz: nominell 600 Ohm
Dämpfung Ein-/Ausgang: 10dB,
Übersetzungsverhältnis Übertrager: 3.16 : 1
Frequenzgang: 20Hz - 20kHz ± 0.5dB
Phasengang: weniger als 3°Grad
Monoschalter Ground-Lift-Schalter: Lift, Ground, Soft Ground
Gehäusematerial: Stahlblech
Abmessungen (B x H x T): 125 mm x 95 mm x 35 mm
ANSCHLUSS
Verbinden Sie die Lineausgänge links/rechts des Gerätes, das an die Beschallungsanlage angeschlossen
werden soll, mit abgeschirmten Kabeln und den entsprechenden Steckverbindern mit den Eingängen der
PLI04. An Computer-Soundkarten finden sich meistens für rechts und links getrennte Cinch-Buchsen oder
eine 3.5 mm Stereoklinke. Bei Laptops kann die Ausgangsbuchse für Kopfhöreranschluss benutzt werden.
Das ist häufig ebenfalls eine 3.5 mm Miniklinke in Stereoausführung. Über den vorhandenen Lautstärkeregler
oder auch per Software ist eine Pegelanpassung möglich. HiFi-Geräte wie CD-Player verfügen fast immer
über Cinch-Ausgänge.
Eine Doppelbelegung der Eingänge z.B. Klinke und Cinch in einem Kanal gleichzeitig ist wegen der gegen-
seitigen Beeinflussung nicht empfehlenswert.
Die Ausgänge der PLI04 werden über abgeschirmte symmetrische Mikrofonkabel mit dem Mikrofoneingang
des verwendeten Mischpultes verkabelt. Für Stereowiedergabe sind zwei Mikrofonkanäle nötig, wobei mit
Hilfe des Panoramastellers ein Kanal nach links, der andere nach rechts geroutet wird.
ACHTUNG: BEI EINKANALIGER BELEGUNG SOLLTE DER KANAL MIT DER ROTEN CINCHBUCHSE GENUTZT
WERDEN, DA ÜBER DIE AUSGANGSBUCHSE DIE ERDUNG DES GEHÄUSES ERFOLGT.
EN
EN
DE
DE
22 23
FR
FR
ES ES

PHASEN- UND FREQUENZGANG
EN
EN
DE
DE
24 25
FR
FR
ES ES
HERSTELLERGARANTIE
Diese Garantie erstreckt sich auf die Marken Adam Hall, LD Systems, Defender, Palmer und Cameo.
Sie gilt für alle Produkte im Vertrieb von Adam Hall.
Diese Garantieerklärung berührt nicht die gesetzlichen Gewährleistungsansprüche an den Hersteller, sondern
erweitert diese um zusätzliche Garantieansprüche gegenüber der Firma Adam Hall.
Adam Hall garantiert für den Zeitraum von zwei beziehungsweise fünf Jahren (bitte produktspezifisch erfragen) ab
Kaufdatum, dass dieses Adam Hall-Produkt, welches Sie direkt über Adam Hall oder einen von Adam Hall autorisi-
erten Händler erworben haben, bei bestimmungsgemäßem Gebrauch frei von Material- und Fertigungsfehlern ist.
Der Garantiezeitraum beginnt mit dem Kaufdatum des Produkts, das im Garantiefall entsprechend nachzuweisen
ist (durch Vorlegen der Rechnung oder des Lieferscheins mit dem Kaufdatum). Sollte bei Produkten der oben
genannten Marken innerhalb der Garantiezeit eine Reparatur erforderlich sein, sind Sie berechtigt, diese zu den
hier aufgeführten Bedingungen durchführen zu lassen.
Innerhalb des Garantiezeitraums übernimmt Adam Hall die Reparatur oder den Ersatz der defekten Komponente(n)
bzw. des Produkts. Im Falle einer Reparatur bzw. eines Austauschs innerhalb des Garantiezeitraumes gehen
ausgewechselte Originalteile bzw.Produkte in das Eigentum der Firma Adam Hall über.
Sollte der unwahrscheinliche Fall eintreten, dass bei dem von Ihnen erworbenen Produkt ein Fehler wiederholt
auftritt, hat die Firma Adam Hall das Recht, das defekte Produkt nach eigenem Ermessen durch ein anderes
Produkt zu ersetzen, sofern das neue dem ausgetauschten Produkt in Bezug auf die technischen Spezifikationen
mindestens gleichwertig ist.
Adam Hall übernimmt keine Garantie für einen störungs- und/oder fehlerfreien Betrieb dieses Produkts. Auch für
Schäden durch Nichtbeachtung der diesem Adam Hall-Produkt beiliegenden Bedienungsanleitung und anderen
Unterlagen ist Adam Hall nicht verantwortlich. Die Herstel-lergarantie gilt nicht - für Verschleißteile (z.B. Akkus)
- für Produkte, von denen die Seriennummer entfernt wurde oder die aufgrund eines Unfalls beschädigt wurden -
für Schäden durch unsachgemäßen Betrieb, durch Fehlbedienung oder andere externe Gründe
• für Schäden an Geräten, die nicht entsprechend den Betriebsparametern betrieben wurden (Parameter gemäß
den im Lieferumfang enthaltenen Unterlagen),
• für Schäden durch die Verwendung nicht von Adam Hall hergestellter, vertriebener oder empfohlener Ersatz-
teile,
• für Schäden durch Fremdeingriffe/Modifikationen oder n
icht durch Adam Hall durchgeführte Reparaturen.
Diese Bestimmungen und Bedingungen stellen die vollständige und ausschließliche Garantievereinbarung
zwischen Ihnen und Adam Hall für das von Ihnen erworbene Adam Hall-Produkt dar.

EN
EN
DE
DE
26 27
FR
FR
ES ES
KORREKTE ENTSORGUNG DIESES PRODUKTS
(ELEKTRO-ABFÄLLE)
(Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung)
Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende
der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder
Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. Bitte entsorgen Sie dieses Produkt
getrennt von anderen Abfällen und führen es zur Förderung nachhaltiger Wirtschaftskreisläufe dem Recycling
zu.
Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Hän-
dler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden.
Als gewerblicher Nutzer kontaktieren Sie bitte Ihren Lieferanten und prüfen die ggf. vertraglich vereinbarten
Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfäl-
len entsorgt werden.
UMWELTSCHUTZ UND ENERGIESPAREN
Energiesparen ist ein aktiver Beitrag zum Umweltschutz. Schalten Sie bitte alle nicht benötigten elektrischen
Geräte aus. Um zu verhindern, dass nicht benötigte Geräte im Standby-Modus Strom verbrauchen, ziehen Sie
den Netzstecker.
Adam Hall GmbH, alle Rechte vorbehalten. Die technischen Daten und die funktionalen Produkteigenschaften können Ände-
rungen und Irrtümer vorbehalten. Das Kopieren, die Übersetzung, und alle anderen Formen des Kopierens von Fragmenten
oder der Vollständigkeit dieser Bedienungsanleitung ist untersagt.
HAFTUNGSBESCHRÄNKUNG
Falls an Hardware-Produkten von Adam Hall innerhalb der Garantiezeit Material- oder Verarbeitungsfehler
(gemäß der Garantieerklärung oben) auftreten, besteht Ihr alleiniger und ausschließlicher Anspruch aus dieser
Garantie in der Reparatur oder dem Austausch des Geräts. Die maximale Haftung der Firma Adam Hall ist
entsprechend dieser Garantie ausdrücklich auf den Kaufpreis oder die Kosten für eine Reparatur oder Ersatz –
und zwar den jeweils niedrigeren Betrag – der bei üblichem Gebrauch fehlerhaften Komponenten begrenzt.
Adam Hall ist nicht haftbar für jegliche durch das Produkt oder das Versagen des Produkts verursachte
Schäden, einschließlich Gewinneinbußen und unterbliebener Einsparungen sowie besonderer, indirekter oder
Folgeschäden. Des Weiteren ist Adam Hall nicht haftbar gegenüber Rechtsansprüchen Dritter oder durch Sie
im Namen Dritter angemeldeten Forderungen.
Diese Haftungsbeschränkung gilt unabhängig davon, ob Schäden gerichtlich verfolgt oder Schadensersat-
zansprüche im Rahmen dieser Garantie oder aufgrund unerlaubter Handlungen (einschließlich Fahrlässigkeit
und Gefährdungshaftung) oder aufgrund vertraglicher oder sonstiger Ansprüche gestellt werden, und kann
von niemandem aufgehoben oder verändert werden. Diese Haftungsbeschränkung ist auch dann gültig, wenn
Sie die Firma Adam Hall oder einen autorisierten Vertreter von Adam Hall auf die Möglichkeit solcher Schäden
aufmerksam gemacht haben, nicht jedoch bei Schadensersatzansprüchen in Zusammenhang mit Personen-
schäden.
Diese Herstellergarantie räumt Ihnen bestimmte Rechte ein; je nach Gerichtsbarkeit (Staat oder Land) stehen
Ihnen möglicherweise weitere Ansprüche zu. Es ist ratsam, in solchen Fällen die entsprechenden Gesetze
heranzuziehen, um Ihre Rechte umfassend zu ermitteln.
INANSPRUCHNAHME DER GARANTIE
Wenden Sie sich im Garantiefall direkt an Adam Hall oder den von Adam Hall autorisierten Händler, bei dem
Sie das Produkt erworben haben.
EG-KONFORMITÄTSERKLÄRUNG
Die von Adam Hall vertriebenen Geräte entsprechen (soweit zutreffend) den grundlegenden Anforderungen und
weiteren relevanten Spezifikationen der Richtlinien 1999/5/EC (R&TTE), 2004/108/EC (EMC) und 2006/95/EC
(LVD). Weitere Informationen finden Sie unter www.adamhall.com.

EN FRDE ES
29
PLI04 PRO MEDIA
SPECIALIZED DIRECT BOX

INTRODUCTION:
La PRO MEDIA DI / PLI04 a été développée pour les applications grand public.
Avec la PLI04, vous pouvez connecter un PC ou tout autre appareil audio grand public pourvu de sorties
asymétriques sur un système de sonorisation professionnel, muni d'entrées symétriques. La PLI04 possède
les connecteurs d'entrée suivants : jack TRS, acceptant aussi bien un signal mono que stéréo, RCA (cinch) et
mini-jack stéréo 3,5 mm,utilisable sur les sorties casque des ordinateurs portables, tablettes ou autres ap-
pareils similaires. Les sorties sont équipées de connecteurs professionnels XLR/m, la symétrisation du signal
s'effectuant par transformateur. On obtient de surcroît une isolation galvanique complète du signal.
Particularité de la PLI04 : elle est conçue à la base pour une utilisation stéréo, mais un sélecteur permet de
sommer en mono les deux signaux d'entrée, et d'envoyer le signal résultant sur les deux sorties.
EN FRDE ES
31

EN FR
EN FR
DE
DE
ES ES
32 33
INSTRUCTIONS DE SÉCURITÉ
1. Veuillez lire attentivement ce manuel.
2. Rangez tous les documents d’information et d’instructions en lieu sûr.
3. Veuillez suivre toutes les instructions
4. Observez tous les messages d’avertissement N’enlevez pas de l’appareil les étiquettes de sécurité ou
autres informations.
5. N’utilisez l’appareil que pour des applications et de la façon appropriées.
6. Utilisez exclusivement des pieds et des dispositifs de fixation stables et adaptés lorsque l’appareil est
utilisé en installation fixe. Assurez-vous que les fixations murales ont été montées correctement, et
qu’elles sont sécurisées. Vérifiez que l’appareil est installé en toute sécurité, et qu’il ne peut pas tomber.
7. Lors de l’installation, observez les règlementations de sécurité en vigueur dans votre pays.
8. N’installez et n’utilisez pas l’appareil à proximité de radiateurs, d’accumulateurs de chaleur, de fours ou
de toute autre source de chaleur. Vérifiez que l’appareil est installé de façon à bénéficier en permanence
d’un refroidissement efficace et qu’il ne peut pas chauffer de façon excessive.
9. Ne placez aucune source de flamme sur l’appareil – par exemple, une bougie allumée.
10. Ne bloquez pas les ouïes d’aération.
11. N’utilisez pas l’appareil à proximité immédiate d’eau (à moins qu’il ne s’agisse d’un appareil conçu
pour une utilisation en extérieur – dans ce cas, respectez les instructions correspondantes ci après) Ne
mettez pas l’appareil en contact avec des matériaux, des liquides ou des gaz inflammables.
12. Vérifiez qu’aucune projection ou liquide ne puisse s’introduire dans l’appareil. Ne posez sur l’appareil
aucun objet renfermant du liquide : vase, verre d’eau...
13. Vérifiez qu’aucun petit objet ne puisse tomber à l’intérieur de l’appareil.
14. N’utilisez avec cet appareil que des accessoires recommandés et approuvés par le fabricant.
15. N’ouvrez pas l’appareil, et n’essayez pas de le modifier.
16. Lors du branchement de l’appareil, sécurisez le passage du câble secteur, afin d’éviter tout dommage ou
accident, par exemple quelqu’un qui trébuche sur le câble.
17. Lors du transport, vérifiez que l’appareil ne peut tomber, ce qui pourrait provoquer des dommages
matériels et/ou corporels.
18. Si votre appareil ne fonctionne plus correctement, que de l’eau ou des objets ont pénétré à l’intérieur,
ou qu’il a été endommagé de quelque façon que ce soit, éteignez-le immédiatement et débranchez sa
prise secteur (s’il s’agit d’un appareil alimenté). Cet appareil ne doit être réparé que par un personnel
autorisé.
19. Pour le nettoyage de l’appareil, utilisez un chiffon sec/
20. Observez toutes les réglementations en vigueur dans votre pays pour mettre l’appareil au rebut. Lorsque
vous jetez l’emballage de l’appareil, veuillez séparer plastique, papier et carton.
21. Les films plastique doivent être mis hors de portée des enfants.
APPAREILS RELIÉS AU SECTEUR :
22. ATTENTION : Si le câble de l’appareil est muni d’un fil de terre, il doit être relié à une prise murale avec
terre. Ne désactivez jamais la mise à la terre d’un appareil.
23. N’allumez pas l’appareil immédiatement s’il a subi une grande différence de température ambiante (par
exemple, lors du transport). L’humidité et la condensation pourraient l’endommager. Ne mettez l’appareil
sous tension que lorsqu’il est parvenu à la température de la pièce.
24. Avant de relier l’appareil à la prise murale, vérifiez que la valeur et la fréquence de tension secteur sur
laquelle il est réglé correspondent bien à la valeur et à la fréquence de la tension secteur locale. Si
l’appareil possède un sélecteur de tension, ne le branchez sur la prise murale qu’après avoir vérifié que
la valeur réglée correspond à la valeur effective de la tension secteur. Si la fiche du cordon secteur ou
du bloc adaptateur livré avec votre appareil ne correspond pas au format de votre prise murale, veuillez
consulter un électricien.
25. Ne piétinez pas le câble secteur. Assurez-vous que le câble secteur n’est pas trop pincé, notamment au
niveau de l’arrière de l’appareil (ou de son adaptateur secteur) et de la prise murale.
26. Lors du branchement de l’appareil, vérifiez que l’accès au câble secteur ou au bloc adaptateur reste
facile. Sortez la fiche secteur de la prise murale dès que vous n’utilisez pas l’appareil pendant un certain
temps, ou si vous désirez nettoyer l’appareil. Pour ce faire, tirez toujours sur la fiche elle-même, ou
sur le bloc secteur lui-même ; ne tirez jamais sur le câble. Ne manipulez jamais le câble secteur ou
l’adaptateur secteur avec des mains mouillées.
27. N’éteignez/rallumez pas l’appareil rapidement plusieurs fois de suite : vosu risquez de réduire la lon-
gévité de ses composants internes.
28. CONSEIL IMPORTANT : Ne remplacez le fusible que par un fusible de même type et du même calibre. Si
le fusible fond de façon répétée, veuillez consulter un centre de réparations agréé.
29. Pour séparer complètement l’appareil du secteur, débranchez le cordon secteur ou l’adaptateur de la
prise murale.
30. Si votre appareil est muni d’un connecteur secteur verrouillable (Volex), il faut d’abord déverrouiller le
mécanisme avant d’enlever le cordon secteur. Attention, lorsque vous retirez le câble secteur, à ne pas
faire bouger l’appareil, ce qui pourrait se traduire par un risque de chute, de blesser quelqu’un, ou tout
autre dommage. Manipulez toujours le cordon secteur avec soin.
31. Débranchez la fiche secteur ou l’adaptateur de la prise murale en cas d’orage, ou si vous n’utilisez pas
l’appareil pendant une longue période.
ATTENTION :
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
Ne démontez jamais le couvercle de l’appareil, vous risquez de recevoir un choc électrique. L’appareil ne
renferme aucune pièce ni composant réparable ou remplaçable par l’utilisateur Ne confiez sa réparation qu’à
un personnel technique qualifié.

CONTRÔLES ET COMMANDES
1Sélecteur mono :
Ce sélecteur, situé entre les deux connecteurs de sortie XLR, permet de sommer en mono le signal d'entrée
stéréo, grâce à une matrice utilisant un transformateur audio. Après sommation, le signal mono ainsi obtenu
est envoyé sur les deux XLR de sortie. Cette fonction permet d'utiliser la PLI04 comme splitter, puisqu'on
peut ainsi envoyer un signal mono d'entrée sur les deux sorties XLR. Attention : l'isolation galvanique ne
concerne alors que l'entrée et la sortie. Les deux sorties XLR ne sont alors pas isolées galvaniquement l'une
de l'autre.
2Sélecteur de levage de masse
Des appareils dont la masse est interconnectée via la terre de la liaison secteur sont toujours susceptibles de
provoquer une boucle de masse. Ce bouclage de masse se traduit par l'apparition d'un bourdonnement
parasite, la ronflette. Autre éventuelle source de parasites : un ordinateur relié à un appareil audio externe
peut rayonner des signaux carrés d'horloge, transportés par la terre et provoquant ensuite des bruits
indésirables. La PLI04 permet d'éviter ces problèmes, grâce à ses transformateurs audio de haute qualité,
qui assurent un découplage galvanique. Dans certaines conditions, une liaison entre les masses d'entrée et
de sortie peuvent provoquer de la ronflette. C'est pourquoi la PLI04 est munie d'un sélecteur de levage de
masse (Ground Lift). En position LIFT, le couplage entre les masses est coupé ; en position GND, les masses
sont interconnectées.
3Sélecteur Soft-Ground :
En position Soft-GND, les courants de masse passent par une cellule RC (filtre passe-bas). On atténue ainsi
les éventuels parasites dans les aigus, tout en évitant les ronflettes dans les graves.
EN FR
EN FR
DE
DE
ES ES
34 35
Le pictogramme en forme de triangle équilatéral renfermant un éclair signale à l’utilisateur la
présence à l’intérieur de l’appareil d’une tension dangereuse non protégée, suffisamment élevée
pour présenter un risque pour les personnes.
Le pictogramme en forme de triangle équilatéral renfermant un point d’exclamation signal eà
l’utilisateur la présence d’instructions importantes
concernant l’utilisation ou l’entretien de l’appareil.
ATTENTION NIVEAUX SONORES ÉLEVÉS SUR LES PRODUITS AUDIO
Cet appareil a été conçu en vue d’une utilisation professionnelle. L’utilisation commerciale de cet appareil est
soumise aux réglementations et directives en vigueur dans votre pays en matière de prévention d’accident. En
tant que fabricant, Adam Hall est tenu de vous avertir formellement des risques relatifs à la santé.
Risques provoqués par une exposition prolongée à des niveaux sonores élevés : Lors de l’utilisation de ce
produit, il est possible d’atteindre des niveaux de pression sonore (exprimés en dB SPL) élevés, susceptibles
de provoquer des dommages auditifs irréparables chez les artistes, les techniciens et le public. Évitez toute
exposition prolongée à des niveaux de pression sonore élevés (supérieurs à 90 dB SPL).
ATTENTION ! CONSEILS IMPORTANTS POUR LES PRODUITS ‘4ÉCLAIRAGE
1. Ne regardez pas directement l’appareil si vous vous trouvez à une distance de moins de 40 cm.
2. Ne fixez jamais le rayon lumineux, même pendant une courte durée, même à distance moyenne.
3. Ne regardez jamais le rayon lumineux par l’intermédiaire d’un appareil optique grossissant (jumelles par
exemple).
4. Les effets stroboscopiques peuvent, dans certaines circonstances, provoquer des crises d’épilepsie chez
les sujets sensibles. Les personnes concernées doivent donc absolument éviter les lieux dans lesquels
les stroboscopes sont utilisés.
1
3
2

BRANCHEMENT
Reliez avec un câble blindé les sorties ligne gauche/droite de la PLI04 au système de sonorisation, et le signal
d'entrée au connecteur désiré de la PLI04. Les cartes son des ordinateurs sont généralement équipées d'un
connecteur mini-jack stéréo 3,5 mm ou de deux connecteurs RCA (cinch). Sur les ordinateurs portables, la
sortie stéréo fait également office de prise casque.
Il s'agit le plus souvent d'un mini-jack stéréo 3,5 mm. Le niveau de sortie se règle dans le système
d'exploitation ou par un potentiomètre dédié. Les appareils hi-fi, lecteur CD par exemple, possèdent presque
toujours des sorties RCA (cinch).
Utiliser simultanément plusieurs connecteurs d'entrée (par exemple, jack et cinch/RCA) sur un même canal
n'est pas recommandé, les signaux risquant de remonter d'une source à l'autre.
Câblez ensuite les sorties de la PLI04 avec un câble micro blindé aux entrées micro de la table de mixage que
vous utilisez. Dans le cas d'un signal stéréo, il faut utiliser deux voies de console, panoramiquées gauche/
droite.
ATTENTION : SI VOUS N'UTILISEZ QU'UN SEUL CANAL, BRANCHEZ LE SIGNAL SUR LA PRISE RCA
(CINCH) ROUGE, AFIN D'ASSURER LA MISE À LA MASSE
CARACTÉRISTIQUES TECHNIQUES:
Type de produit : Boîte de direct passive, stéréo, sorties symétrisées par transforma-
teur, sélecteur Mono
Type : passif
Entrées: 2 x jack 6,35 mm TRS, pointe = + (point chaud) ; anneau : - (point
froid) ; corps : blindage (masse)
2 x RCA (cinch), 1 x mini-jack 3,5 mm, mode stéréo
Impédance d'entrée: 6 kohms (impédance de sortie de la source 600 Ohms)
Niveau maximal d'entrée : +6 dBu à 30 Hz/0,05% THD
+16 dBu @ 30 Hz/0,33% THD
mesuré avec une source d'impédance 200 Ohms
Sorties: 2 x XLR mâle, point 1 : blindage, point 2 : -+ (point chaud) ; point 3
: - (point froid)(masse)
Symétrie par transformateur
Impédance de sortie: 600 Ohms nominale
Atténuation entrée/sortie : 10 dB
Rapport de transformation : 3,16 : 1
Réponse en fréquence : 20 Hz - 20 kHz ± 0,5 dB
Rotation de phase : < 3°
Sélecteur mono, sélecteur Ground
Lift :
Lift, Ground, sélecteur Soft Ground
Matériau coffret : Tôle d'acier
Dimensions (L x H x P): 125 mm x 95 mm x 35 mm
EN FR
EN FR
DE
DE
ES ES
36 37

RÉPONSE EN PHASE ET RÉPONSE EN FRÉQUENCE
EN FR
EN FR
DE
DE
ES ES
38 39
GARANTIE FABRICANT LIMITÉE
Cette garantie concerne tous les produits de marque Adam Hall, LD Systems, Defender, Palmer et Cameo.
Elle s’applique également à tous les produits distribués par Adam Hall.
Elle ne concerne pas les droits statutaires relatifs à la garantie envers le vendeur. En fait, elle justifie des requêtes
en garantie supplémentaires, indépendantes, envers Adam Hall.
Adam Hall garantit, pendant une période s’étendant selon le cas de deux à cinq ans (à vérifier selon le produit) à
compter de la date d’achat, que le produit Adam Hall que vous avez acheté directement auprès d’Adam Hall ou
chez un revendeur autorisé est dépourvu de défaut, au niveau des composants ou de la fabrication, dans le cadre
d’une utilisation normale.
La période pendant laquelle cette garantie limitée est applicable commence à partir de la date d’achat. Cette
date se justifie d’après une facture ou un bon de livraison daté. Dans le cas où des produits des marques citées
ci avant nécessiteraient une réparation pendant la période de garantie limitée, vous avez droit à des réparations
sous garantie, conformément aux termes et conditions exposés dans ce document.
Pendant toute la période de garantie limitée, Adam Hall réparera ou procédera au remplacement de tous les com-
posants défectueux, ou le produit lui-même. En cas de réparation ou d’échange pendant la période de garantie,
les pièces originales remplacées ou le produit échangé deviennent la propriété de la société Adam Hall.
Dans le cas improbable où votre produit Adam Hall serait sujet à des défaillances répétées, Adam Hall, à sa dis-
crétion, peut choisir de mettre à votre disposition un appareil de remplacement de son choix, au moins équivalent
à votre produit de marque Adam Hall en termes de performances matérielles et techniques.
Adam Hall ne garantit pas que l’utilisation de ce produit ne sera sujette à aucune interruption ni défaillance. Adam
Hall n’est pas responsable des dommages occasionnés par le non-respect des instructions contenues dans
le manuel d’utilisation livré avec le produit de marque Adam Hall. La garantie fabricant ne s’applique pas- aux
pièces d’usure (accumulateurs par exemple) - aux produits dont le numéro de série a été effacé, ou qui ont été
endommagés ou rendus inutilisables à la suite d’un accident - aux dommages provoqués une utilisation peu
précautionneuse, à une erreur de manipulation ou tout autre motif externe.
• en cas de dommages subis par des appareils suite à une utilisation hors des valeurs d’usage des paramètres
(telles que mentionnées dans le manuel utilisateur livré avec le produit)
• en cas de dommages consécutifs à l’utilisation de pièces de rechange non fabriquées ou non vendues par
Adam Hall
• en cas de dommages consécutifs à des modifications ou réparations non assurées par Adam Hall
Ces termes et conditions constituent l’accord de garantie complet et exclusif entre cous et Adam Hall,
relativement au produit de marque Adam Hall que vous avez acheté.
