Panasonic RX-5080F User manual

erating
ructions
Instrucciones de manejo
(56 FA a BAS
vel
betaine
ai
eed
FM-MW-SW1-Swe2
Stereo
Radio
Cassette
Recorder
RX-5080F
National
Panasonic
Read
these
instructions
completely
before
operating
this
set.

Printed in Japan

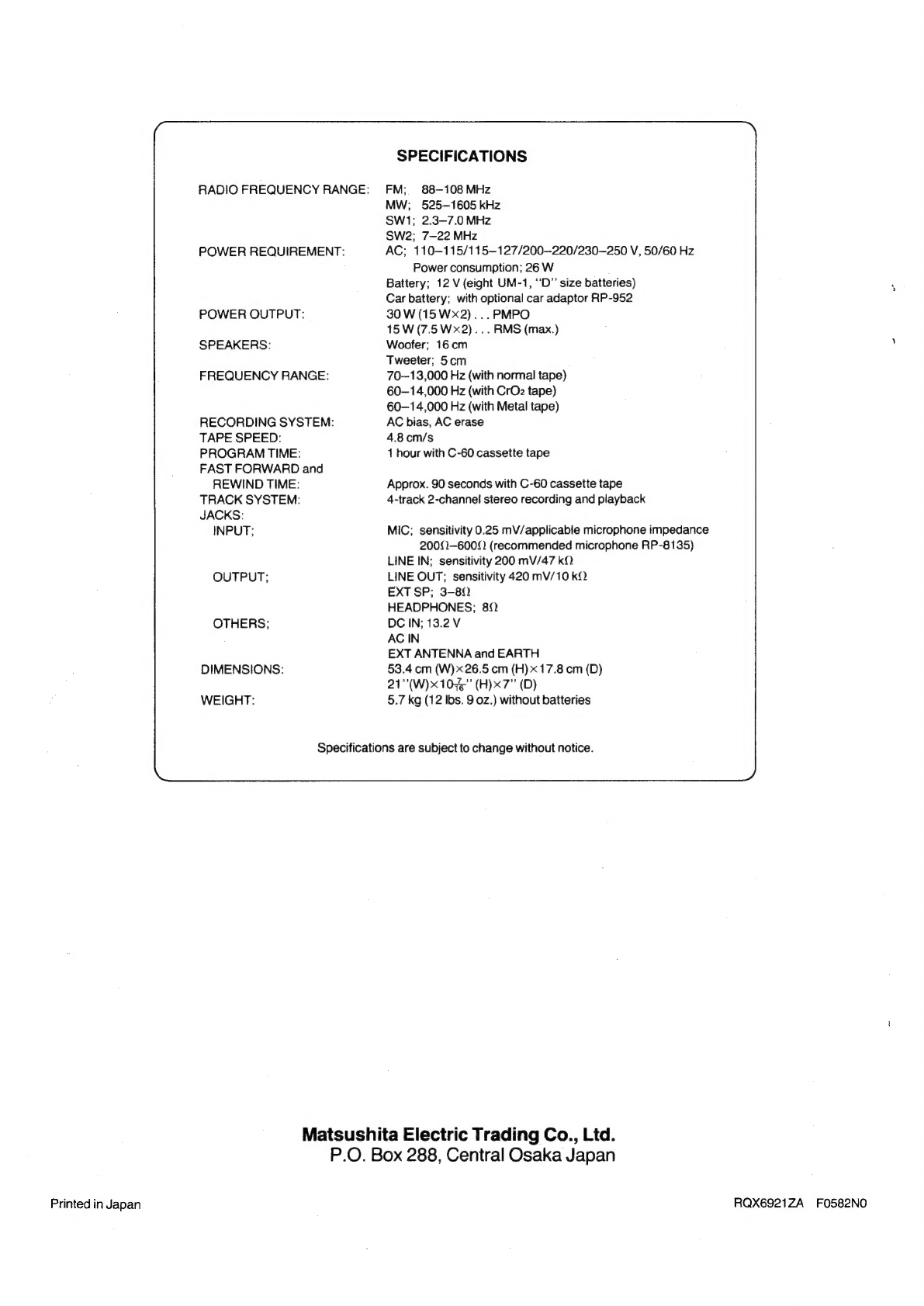

RADIO FREQUENCY RANGE:
POWER REQUIREMENT:
POWER OUTPUT:
SPEAKERS:
FREQUENCY RANGE:
RECORDING SYSTEM:
TAPE SPEED:
PROGRAM TIME:
FAST FORWARD and
REWIND TIME:
TRACK SYSTEM:
JACKS:
INPUT;
OUTPUT;
OTHERS;
DIMENSIONS:
WEIGHT:
SPECIFICATIONS
FM; 88-108 MHz
MW; 525-1605 kHz
SW1; 2.3-7.0 MHz
SW2; 7-22 MHz
AC; 110-115/115—127/200-—-220/230-—250 V, 50/60 Hz
Power consumption; 26 W
Battery; 12 V (eight UM-1, ‘‘D”’ size batteries)
Car battery; with optional car adaptor RP-952
30 W (15 Wx2)... PMPO
15 W (7.5 Wx2)... RMS (max.)
Woofer; 16cm
Tweeter; 5cm
70—13,000 Hz (with normal tape)
60—14,000 Hz (with CrO2z tape)
60—14,000 Hz (with Metal tape)
AC bias, AC erase
4.8cm/s
1 hour with C-60 cassette tape
Approx. 90 seconds with C-60 cassette tape
4-track 2-channel stereo recording and playback
MIC; sensitivity 0.25 mV/applicable microphone impedance
2000-6002 (recommended microphone RP-8135)
LINE IN; sensitivity 200 mV/47 kf.
LINE OUT; sensitivity 420 mV/10 kQ
EXT SP; 3-802
HEADPHONES; 82
DC IN; 13.2 V
AC IN
EXT ANTENNA and EARTH
53.4 cm (W)x 26.5 cm (H)x 17.8 cm (D)
21°’(W)x 104% (H)x7”’ (D)
§.7 kg (12 Ibs. 9 02.) without batteries
Specifications are subject to change without notice.
Matsushita Electric Trading Co., Ltd.
P.O. Box 288, Central Osaka Japan
RQX6921ZA FO582N0

Thank you for purchasing this National Panasonic Radio
Cassette Recorder. For optimum performance follow these 3-9
operating instructions carefully.
Le agradecemos la adquisicién de esta radio portatil con
grabadora a casetes National Panasonic. Por favor lea 10-16
atentamente estas instrucciones para operarla
correctamente.
Ie 2a 14s Bee El 38 TG National Panasonic RsU MER ES. FS S SE EV RE 17-23
ANVMERE, sa TPF AAAS AA BSAA EE.
Lac.
National
Panasonic
Jews
yo!)
je
CLL
S:
Ce
>
24-30
Ady
AT
Tila
ly
prt
Glade
asl
Stel

C
Gy

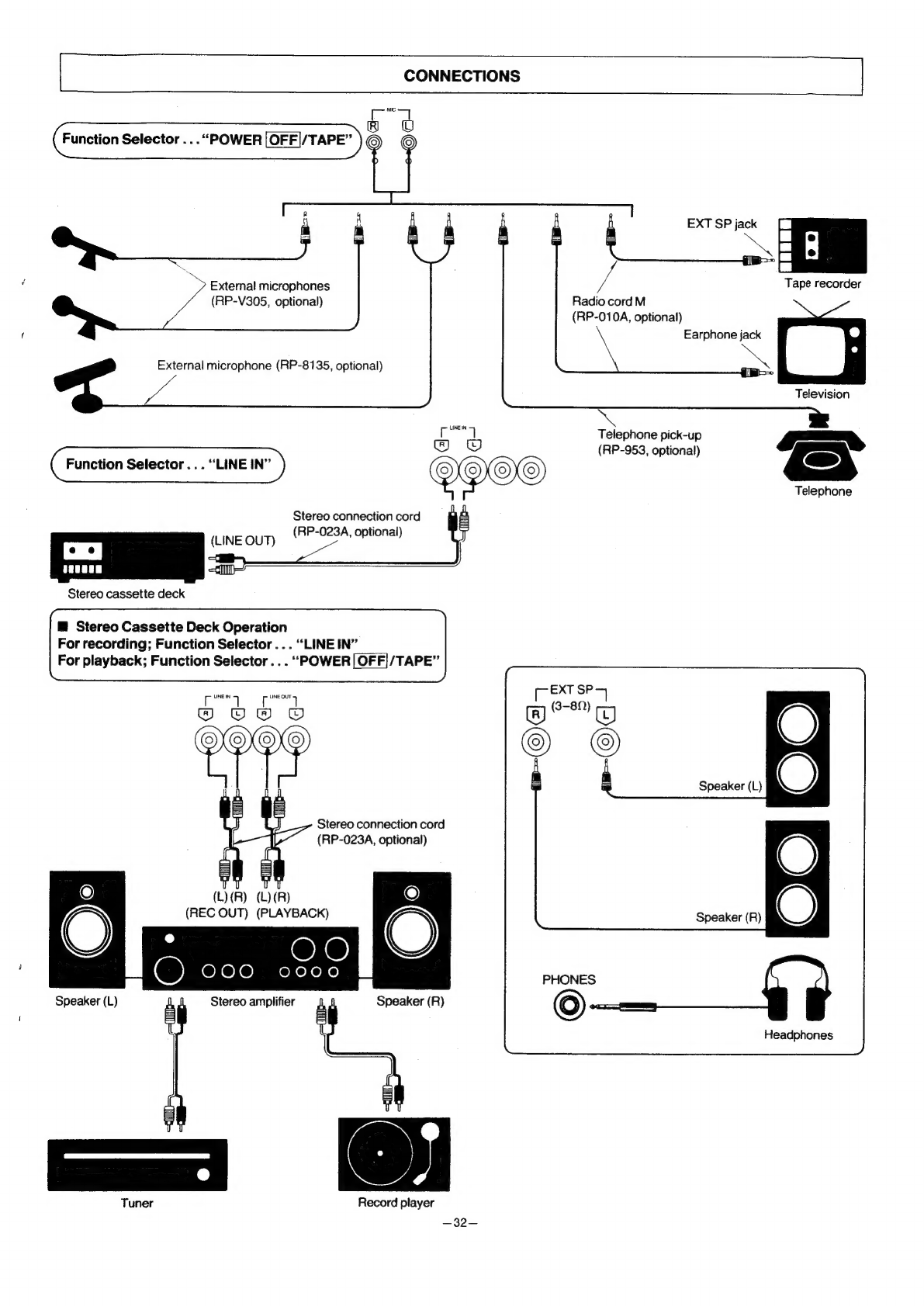

Function Selector ...“POWER [OFF|/TAPE” )©
Tape recorder
cnr
Radio cord M
(RP-010A, optional)
External microphones
(RP-V305, optional)
Earphone jack
External microphone (RP-8135, optional)
Television
Telephone pick-up y ——%
(RP-953, optional) S&S
ene
Stereo connection cord
(RP-023A, optional)
Telephone
(LINE OUT)
Stereo cassette deck
@ Stereo Cassette Deck Operation
For recording; Function Selector . . . “LINE IN”
For playback; Function Selector . . . ““POWER[OFF|/TAPE”
EXT SP
Speaker (L)
Stereo connection cord
(RP-023A, optional)
Speaker (R)
PHONES
Speaker (L) Stereo amplifier Speaker (R)
Headphones
Tuner Record player
~—32—

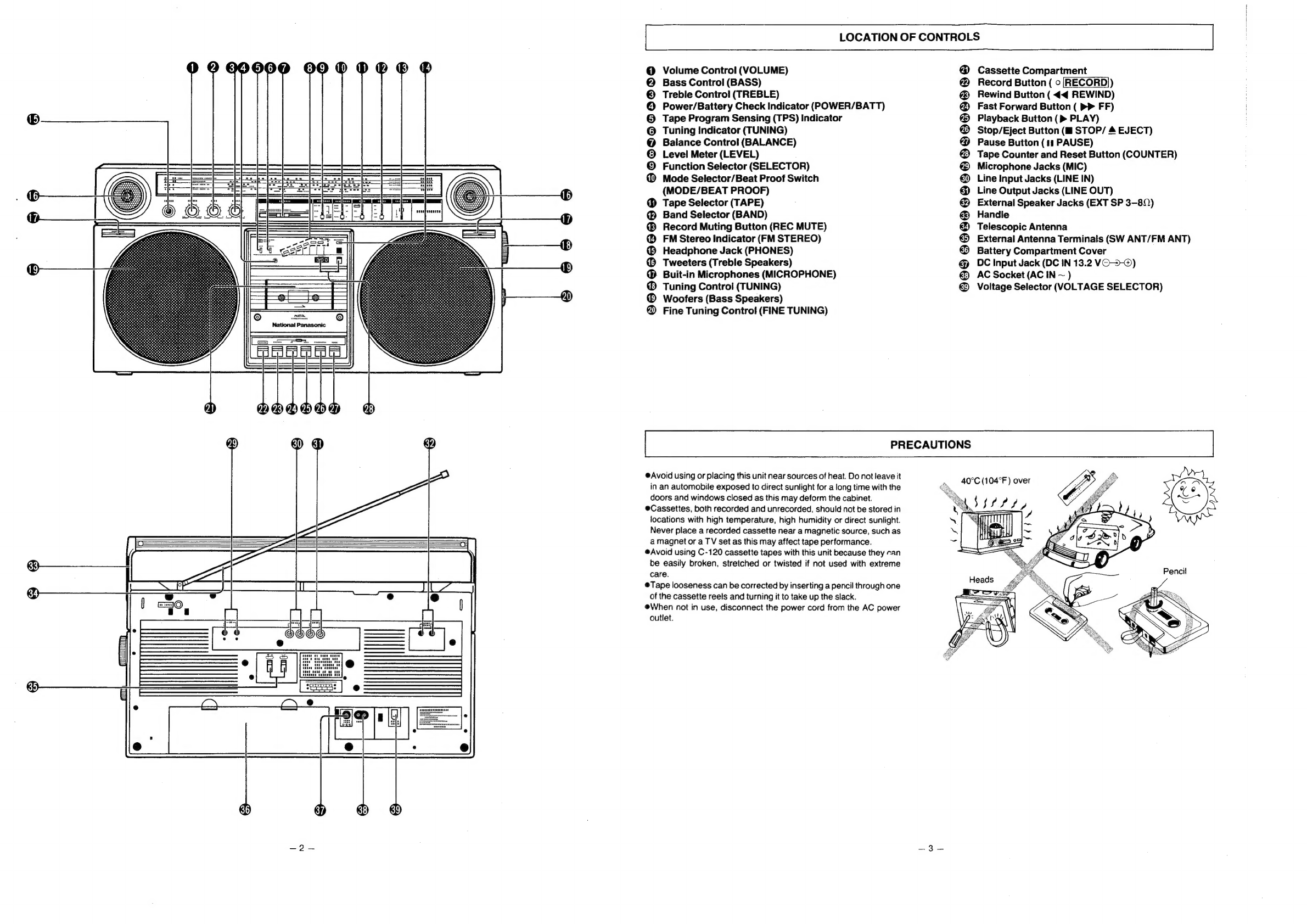

LOCATION OF CONTROLS
Volume Control (VOLUME)
Bass Control (BASS)
Treble Control (TREBLE)
Power/Battery Check Indicator (POWER/BATT)
Tape Program Sensing (TPS) Indicator
Tuning indicator (TUNING)
Balance Control (BALANCE)
Level Meter (LEVEL)
Function Selector (SELECTOR)
Mode Selector/Beat Proof Switch
(MODE/BEAT PROOF)
@ Tape Selector (TAPE)
@® Band Selector (BAND)
® Record Muting Button (REC MUTE)
@ FM Stereo Indicator (FM STEREO)
@® Headphone Jack (PHONES)
© Tweeters (Treble Speakers)
@ Buit-in Microphones (MICROPHONE)
@® Tuning Control (TUNING)
® Woofers (Bass Speakers)
@ Fine Tuning Control (FINE TUNING)
BOO8OOSOO06
PRECAUTIONS
869 864608 8868898668888
Cassette Compartment
Record Button ( o [RECORD))
Rewind Button ( ¢< REWIND)
Fast Forward Button ( >» FF)
Playback Button (> PLAY)
Stop/Eject Button (li STOP/ 4 EJECT)
Pause Button (11 PAUSE)
Tape Counter and Reset Button (COUNTER)
Microphone Jacks (MIC)
Line Input Jacks (LINE IN)
Line Output Jacks (LINE OUT)
External Speaker Jacks (EXT SP 3-81)
Handle
Telescopic Antenna
External Antenna Terminals (SW ANT/FM ANT)
Battery Compartment Cover
DC Input Jack (DC IN 13.2 VO-5-®)
AC Socket (AC IN ~ )
Voltage Selector (VOLTAGE SELECTOR)
@Avoid using or placing this unit near sources of heat. Do not leave it
in an automobile exposed to direct sunlight for a long time with the
doors and windows closed as this may deform the cabinet.
@Cassettes, both recorded and unrecorded, should not be stored in
locations with high temperature, high humidity or direct sunlight.
Never place a recorded cassette near a magnetic source, such as
a magnet or a TV set as this may affect tape performance.
e@Avoid using C-120 cassette tapes with this unit because they can
be easily broken, stretched or twisted if not used with extreme
care.
@Tape looseness can be corrected by inserting a pencil through one
of the cassette reels and turning it to take up the slack.
@When not in use, disconnect the power cord from the AC power
outlet.
40°C (104°F) over

fies:
@ Battery Operation:
1) Open the battery compartment cover as shown in the figure.
2) Insert 8 ‘‘D’’ size (National UM-1 or equivalent) batteries into the
battery compartment, making sure that the batteries are installed
in the specified numerical order and that the proper polarities are
maintained.
3) Replace the compartment cover.
Battery removal
When removing the batteries, press the ® side of the number ‘‘8”
battery toward the © side. Then, remove the batteries in the reverse
order from installation.
Note:
To operate on battery power, unplug the AC power cord from
the household AC power outlet and the AC Socket on the
unit.
Battery life
When the batteries are weak, the tape speed will slow down, the
sound will become distorted, and the volume will decrease.
Set the Function Selector to ‘POWER |OFF//TAPE”.
Depress the Playback Button. When the Power/Battery Check
Indicator goes out or dims, it is time to replace all the batteries with
new ones.
POWER SOURCE |
POWER/BATT “0: NORMAL
POWER/BATT REPLACEMENT
Note:
When the Function Selector or other controls are switched,
the indicator may tight. This does not indicate that anything is
wrong with the set.
@ AC Power Operation
1) First, check the AC Voltage Selector to insure that it is set to the
voltage which corresponds to your household AC voltage. If not,
adjust by inserting a small screwdriver into the slot provided and
turning the screwdriver until the desired voltage appears through
the opening.
110-115 V
115-127V 200-220 V 230-250 V
2) Connect the accessory AC power cord to the AC Socket in the
unit and your household AC power outlet. Upon plugging the
power cord into the AC Socket, the unit will automatically switch
from battery to AC operation.
AC power outlet
+
AC power cord
@ Car Battery Operation:
1) Insert the plug of the car battery adaptor cord into the DC Input
Jack.
2) Plug the other end into the cigarette lighter socket in your car.
Upon plugging the car battery adaptor cord in the DC Input Jack,
the unit will automatically switch from internal battery to car
battery operation.
©
t\
DC IN 13.2V
(O-2-®)
Cigarette
lighter
socket
Car Adaptor
(RP-952, optional)
Note:
For the connection of an adaptor cord, follow the instructions
provided with it.

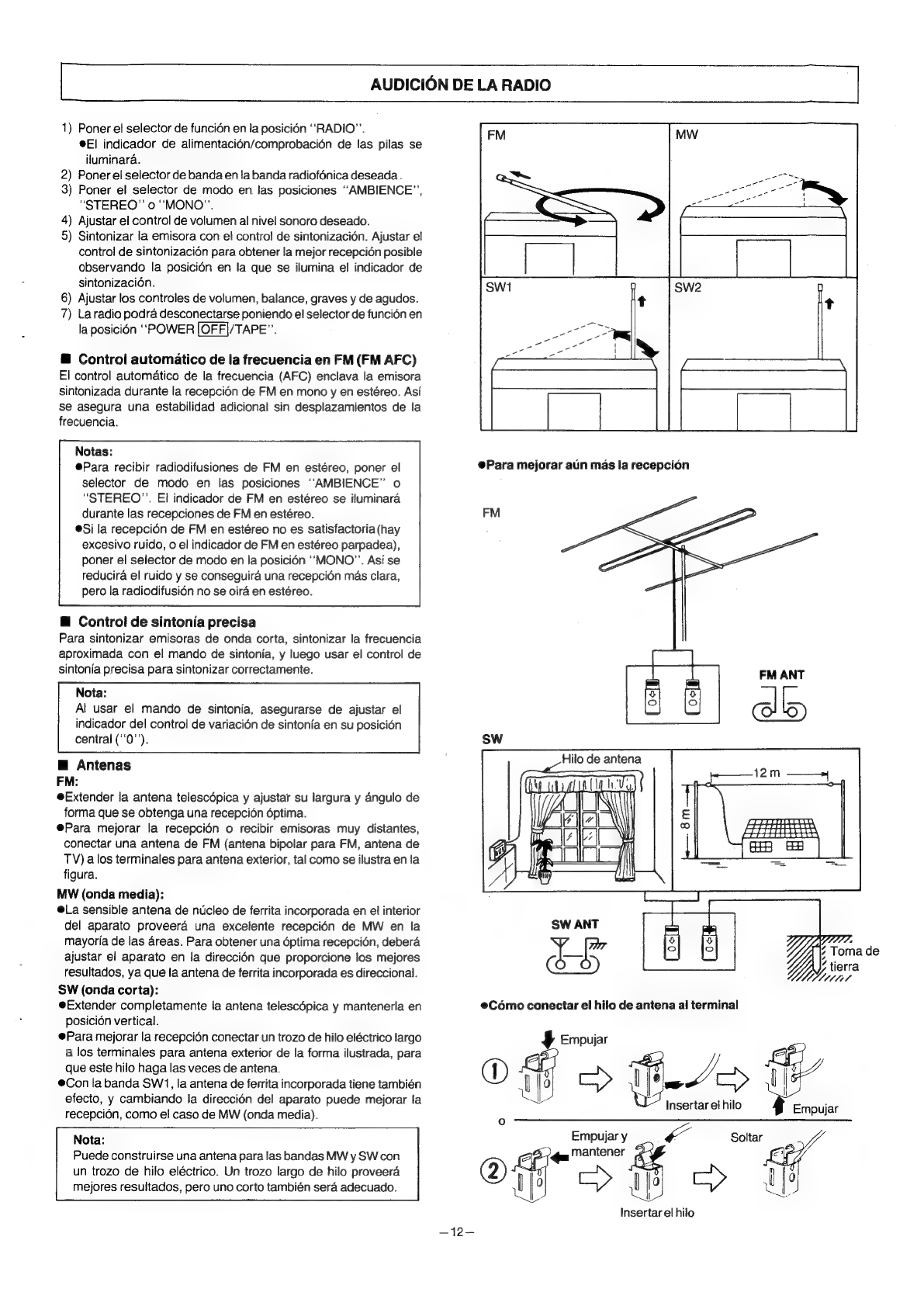

LISTENING TO THE RADIO
1) Set the Function Selector to “RADIO”.
@The Power/Battery Check Indicator will light.
2) Set the Band Selector to the desired radio band.
3) Set the Mode Selector to “AMBIENCE", “STEREO” or
“MONO”’.
4) Set the Volume Control for the desired sound level.
5) Tune in your favorite station using the Tuning Control.
Adjust the. Tuning Contro! for optimum sound quality by
observing which position lights the Tuning Indicator.
6) Adjust the Volume, Balance, Bass and Treble Controls.
7) The radio can be turned off by setting the Function Selector to
“POWER /TAPE”.
@ FM AFC
The Automatic Frequency Control (AFC) locks the tuned station
during FM and FM stereo reception. This assures additional stability
without frequency ‘drift’.
Notes:
@To receive FM stereo broadcasts, set the Mode Selector to
“AMBIENCE” or “STEREO”. The FM Stereo Indicator will
light during stereo broadcasts.
elf FM stereo reception is poor (excessive noise, FM Stereo
Indicator flickers), set the Mode Selector to “MONO”. This
will reduce the noise and provide clear reception; however,
the broadcast will not be heard in stereo.
@ Fine Tuning Control
For short-wave broadcasts, tune to the approximate frequency with
the Tuning Control, and then use the Fine Tuning Control for more
precise tuning.
Note:
When using the Tuning Control, be sure to set the Fine
Tuning Control pointer at the vertical position (‘'0’’).
@ Antennas:
FM:
@Pull out the Telescopic Antenna and adjust its length and angle for
optimum reception.
@To improve reception or receive very distant stations, connect an
FM antenna (FM dipole antenna, TV antenna) to the External
Antenna Terminals, as shown in the figure.
MW:
e@The sensitive ferrite core antenna inside the set will provide
excellent MW reception in most areas. For optimum reception, turn
the set in the direction which gives the best results since the ferrite
core antenna is directional.
SW:
Extend the Telescopic Antenna fully, keep it vertical.
@To improve reception, connect a length of wire, to serve as an
antenna, to the External Antenna Terminals, as shown in the
figure.
eWith the SW1 band, the built-in ferrite core antenna also has an
effect, and changing the direction of the set may improve reception
as with MW.
Note:
An antenna for SW bands can be constructed from a length of
wire. A long length of wire will provide better results; however,
a short length of wire is also suitable.
FM
Antenna wire
@How to Connect Antenna Wire to Terminal
$ Push
® 4 eee
13 >
Insert wire
or
Push and Release ie
wrk
- ae 3
UY wire

|
PLAYBACK
|
1) Open the Cassette Compartment cover by depressing the Stop/
Eject Button. Insert the cassette as shown in the figure, and then
close the Cassette Compartment cover.
Full reel of tape
Note:
Make sure the exposed part of the cassette tape is face
down. If itis upside down, the Cassette Compartment cannot
be closed.
2) Set the Function Selector to “POWER [OFF|/TAPE”.
3)
Set
the
Tape
Selector
as
shown
in
the
table,
according
to
the
cassette tape used.
@Tape Selector Settings for Various Tapes
Tape Selector position Tape
+--+
METAL Metal tape
CrOz2 High bias chromium tape
or equivalent
NORMAL Low bias ferric oxide tape
ae) i
4) Set the Mode Selector to “AMBIENCE”, “STEREO” or
“MONO”.
5)
Depress
the
Playback
Button,
and
playback
will
begin.
©The
Power/Battery
Check
Indicator
will
light.
6) Adjust the Volume, Balance, Bass and Treble Controls.
7) To stop playback, depress the Stop/Eject Button. Otherwise, at
the end of the tape, the Playback Buttan will release and the
power will shut off automatically.
@Tape Counter and Reset Button
The digits return to ‘‘000"’ when the Reset Button is depressed. The
digits advance with the tape to provide a reference to quickly find a
desired part of the tape.
™@ Pause Button
The Pause Button can be used to temporarily stop the tape from
moving during recording or playback.
Before beginning a recording, first depress and lock the Pause
Button. Then, depress the Record Button. (The tape will not move.)
When ready to record, depress the Pause Button to release it. This
will start the tape movement for immediate recording.
Note:
Do not use the Pause Button to stop the tape for along period
of time.
The power is not turned off when the Pause Button is
depressed. Always use the Stop Button to turn the power off.
@ Fast Forward and Rewind
The tape will move rapidly forward when the Fast Forward Button is
depressed.
The tape will rewind rapidly when the Rewind Button is depressed.
Note:
Do not depress the Playback Button during fast forward or
rewind, as this may jam the tape. Always depress the Stop
Button first, between functions.
@ Full Auto Stop System
When the tape reaches the end during playback, recording, fast
forward or rewind, the automatic stop system will release all the
buttons and automaticlly turn the power off.
Note that the power is not turned off if the Function Selector is set to
“LINE IN" or “RADIO”; the Function Selector must be set to
“POWER [OFF]/TAPE”.
@ Ambience
The Ambience Sound System enhances the sound from a normal
stereo sound source.
This unit increases the stereo imaging, thereby broadening the
listening area of the stereo sound. Therefore, you can enjoy the
stereo sound as if you were in a concert hall.
@ Level Meter:
The Level Meter lights up to indicate the source level in each mode;
in the radio listening, tape playback, recording, using the set as an
amplifier, and so on.

ae
@ Tape Program Sensor System (TPS)
The Tape Program Sensor system can be set to automatically find
and playback a predetermined selection on a recorded cassette
tape.
Procedure:
1) Follow the same procedure as described in step (1)—(6) of
“PLAYBACK”.
2) Depress the Fast Forward or Rewind Button keeping the
Playback Button depressed. TPS Indicator lights up.
Depress the Fast Forward Button. The tape will advance to the
next program and automatically begin to play.
{Ps},
FF PLAY
®Depress the Rewind Button. The tape will rewind to the
beginning of the present program and begin to play.
TPS
REWIND PLAY
TPS Intervais
The TPS function will operate with most pre-recorded tapes. For self
recorded tapes, follow the procedure below.
1) Set the unit to the recording mode (refer to ‘RECORDING’.
2) Depress and hold the Record Muting Button for 4—6 seconds
after a program has been recorded. (No sound will be recorded
while depressed, but the LED meter will function.)
3) Depress the Pause Button.
4) Release the Record Muting Button.
5) Depress to release the Pause Button to record again.
In the following instances the Tape Program Sensor system
may not operate normally. This does not, however, indicate a
failure.
eWith tapes of conversations having a great many gaps in the
dialog.
e@With tapes having tracks with extremely low sound levels.
@With tapes having portions among the tracks where no sound has
been recorded.
@With tapes having intervals of less than 3 secods long.
@With tapes having a high level of noise during the intervals.
@When less than 10 seconds separate the program you are listening
to and the next program when you want to move on to listen to the
next program.
| RECORDING
@This unit has an Automatic Level Control system (tne recording
level is automatically adjusted).
@This unit has a variable-sound monitor system, which means that
the monitor sound can be adjusted using the Volume Control
without affecting the recording itself.
@This unit comes with a one-touch recording mechanism.
This means that when recording you need depress only the
Record Button. (In other words, you do not have to depress the
Playback Button.)
@ Recording Radio Broadcasts
1) Follow the procedure described in “LISTENING TO THE
RADIO”.
2) Insert the cassette into the Cassette Compartment.
3) Set the Tape Selector according to the cassette tape used.
4) Depress the Pause Button and then depress the Record Button.
5) Depress to release the Pause Button and the recording will
begin.
6) To stop the recording, depress the Stop/Eject Button.
7) Set the Function Selector to ‘POWER [OFF]/TAPE” to turn the
unit off.
@Beat Proof switch
When an MW broadcast is recorded, the Beat Proof Switch can be
used to reduce unwanted ‘‘beat"’ signals which were not present
before recording. Set the switch to whichever position best reduces
these ‘‘beat"’ signals.
@ Recording through the Built-in Microphones
The built-in condenser microphones in this unit are omni-directional
(all directions), so that recordings can be made from any direction.
1) Set the Function Selector to “POWER [OFFI/TAPE”.
2) Set the Mode Selector to “STEREO” or MONO".
3) Follow the procedure described in steps (2)—(6) of “Recording
Radio Broadcasts”"’.
Note:
When recording through the Built-in Microphones, set the
Volume Control to its minimum position.
@ Recording through External Microphones
1) Connect the optional external microphones to the Microphone
Jacks. The Built-in Microphones will be automatically
disconnected.
2) Follow the procedure described in ‘Recording through the Built-
in Microphones”.
Notes:
@Use two microphones which have the same specifications.
@When only one external microphone is used for recording,
the sound will be heard only from the channel (left or right) to
which the microphone is connected.
To prevent recording of sounds through the Built-in Micro-
phone for the channel (left or right) to which the external
microphone is not connected, connect the erase plug
(optional) into the Microphone Jack not being used.

ee ed

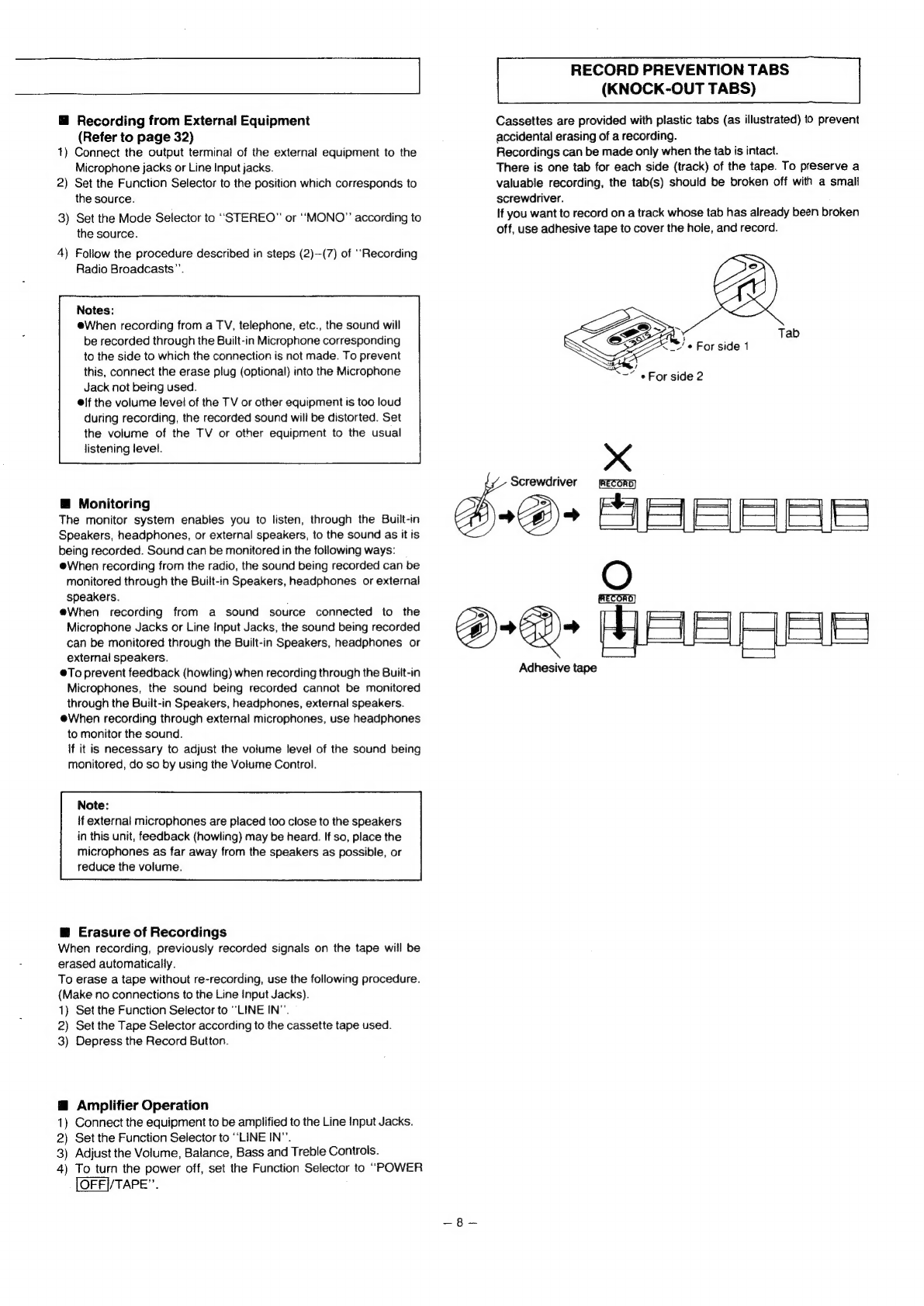

@ Recording from External Equipment
(Refer to page 32)
1) Connect the output terminal of the external equipment to the
Microphone jacks or Line Input jacks.
2) Set the Function Selector to the position which corresponds to
the source.
3) Set the Mode Selector to “STEREO” or “MONO” according to
the source.
4) Follow the procedure described in steps (2)—(7) of “Recording
Radio Broadcasts’”’.
Notes:
e@When recording from a TV, telephone, etc., the sound will
be recorded through the Built-in Microphone corresponding
to the side to which the connection is not made. To prevent
this, connect the erase plug (optional) into the Microphone
Jack not being used.
elf the volume level of the TV or other equipment is too loud
during recording, the recorded sound will be distorted. Set
the volume of the TV or other equipment to the usual
listening level.
@ Monitoring
The monitor system enables you to listen, through the Built-in
Speakers, headphones, or external speakers, to the sound as it is
being recorded. Sound can be monitored in the following ways:
@When recording from the radio, the sound being recorded can be
monitored through the Built-in Speakers, headphones or external
speakers.
@When recording from a sound source connected to the
Microphone Jacks or Line Input Jacks, the sound being recorded
can be monitored through the Built-in Speakers, headphones or
external speakers.
To prevent feedback (howling) when recording through the Built-in
Microphones, the sound being recorded cannot be monitored
through the Built-in Speakers, headphones, external speakers.
@When recording through external microphones, use headphones
to monitor the sound.
If it is necessary to adjust the volume level of the sound being
monitored, do so by using the Volume Control.
Note:
if external microphones are placed too close to the speakers
in this unit, feedback (howling) may be heard. If so, place the
microphones as far away from the speakers as possible, or
reduce the volume.
@ Erasure of Recordings
When recording, previously recorded signals on the tape will be
erased automatically.
To erase a tape without re-recording, use the following procedure.
(Make no connections to the Line input Jacks).
1) Set the Function Selector to “LINE IN”.
2) Set the Tape Selector according to the cassette tape used.
3) Depress the Record Button.
@ Amplifier Operation
1) Connect the equipment to be amplified to the Line Input Jacks.
2) Set the Function Selector to “LINE IN”.
3)
Adjust
the
Volume,
Balance,
Bass
and
Treble
Controls.
4) To turn the power off, set the Function Selector to “POWER
[OFFI/TAPE”.
RECORD PREVENTION TABS
(KNOCK-OUT TABS)
Cassettes are provided with plastic tabs (as illustrated) to prevent
accidental erasing of a recording.
Recordings can be made only when the tab is intact.
There is one tab for each side (track) of the tape. To preserve a
valuable recording, the tab(s) should be broken off with a small
screwdriver.
If you want to record on a track whose tab has already been broken
off, use adhesive tape to cover the hole, and record.
Tab
= i
~~“ «For side 2
x
Screwdriver
22>
ABSSRS
OG
Adhesive tape

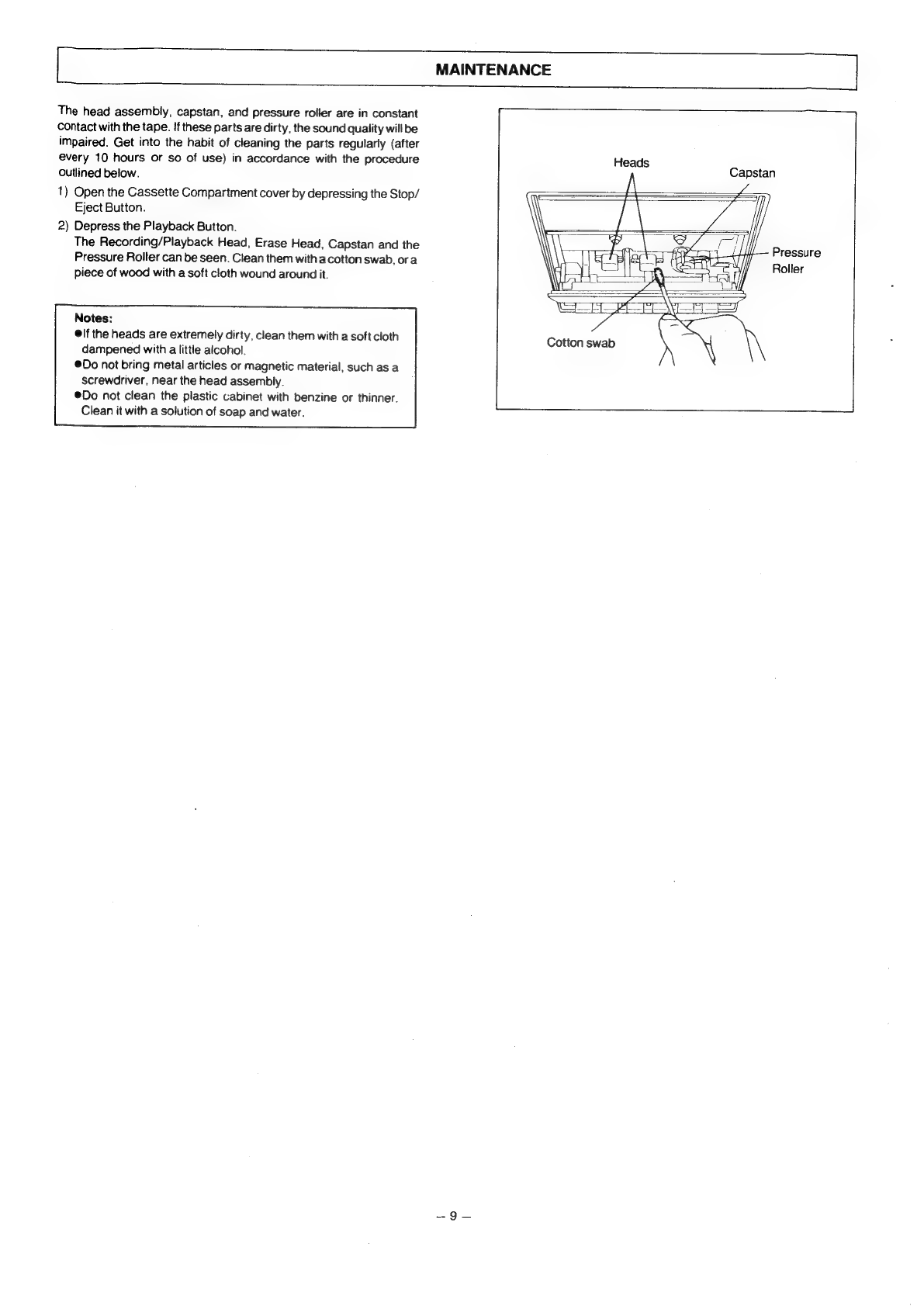

The
head
assembly,
capstan,
and
pressure
roller
are
in
constant
Tat
contact
with
the
tape.
If
these
parts
are
dirty,
the
sound
quality
will
be
impaired.
Get
into
the
habit
of
cleaning
the
parts
regularly
(after
every
10
hours
or
so
of
use)
in
accordance
with
the
procedure
outlined
below.
1) Open the Cassette Compartment cover by depressing the Stop/
Eject Button.
2) Depress the Playback Button.
The
Recording/Playback
Head,
Erase
Head,
Capstan
and
the
Pressure Roller can be seen. Clean them with a cotton swab, ora
piece of wood with a soft cloth wound around it.
Capstan
Pressure
Roller
Notes:
@lf
the
heads
are
extremely
dirty,
clean
them
with
a
soft
cloth
:
:
Cotton
swab
dampened
with
a
little
alcohol.
®Do
not
bring
metal
articles
or
magnetic
material,
such
as
a
screwdriver,
near
the
head
assembly.
®Do not clean the plastic cabinet with benzine or thinner.
Clean
it
with
a
solution
of
soap
and
water.
ozs

SITUACION DE LOS CONTROLES
@ Control de volumen (VOLUME)
© Control de graves (BASS)
© Control de agudos (TREBLE)
@ Indicador de alimentacién/comprobacion
de las pilas (POWER/BATT))
@ Indicador del sensor de programas grabados (TPS)
@ Indicador de sintonia (TUNING)
@ Control de balance (BALANCE)
© Medidor del nivel (LEVEL)
© Selector de funcién (SELECTOR)
@ Selector de modo/supresor de batido |
(MODE/BEAT PROOF)
® Selector de cintas (TAPE)
® Selector de banda (BAND)
® Botén de silenciamiento en grabacion (REC MUTE)
@ Indicador de FM en estéreo (FM STEREO)
® Toma para auriculares (PHONES)
@ Altavoces de agudos
@ Micréfonos incorporados (MICROPHONE)
® Control de sintonizacion (TUNING)
@® Altavoces de graves
@ Control de sintonia precisa (FINE TUNING)
@ Compartimiento del casete
@® Tecla de grabacién ( o [RECORD))
@ Tecla de rebobinado ( << REWIND)
@ Tecla de avance rapido ( >> FF)
@ Tecla de reproduccién (> PLAY)
@ Boton de de parada/expulsién (@ STOP/ 4 EJECT)
@ Teclade pausa( 11 PAUSE)
@ Cuentavueltas de la cinta y boton de reposicion
(COUNTER)
@ Tomas para microfono (MIC)
@ Tomas de entrada de linea (LINE IN)
@ Tomas de salida de linea (LINE OUT)
@ Asa
€ Antena telescopica
@ Terminales para antena exterior (SW ANT/FM ANT)
€ Tomas para altavoz exterior (EXT SP 3-82)
€ Compartimiento de las pilas
€p Toma de entrada de CC (DC IN 13.2 VO->-@)
€ Toma de CA (AC IN~)
@ Selector de tension (VOLTAGE SELECTOR)
PRECAUCIONES
@Evitese la utilizaci6n o instalaci6bn de este aparato cerca de
fuentes de calor. No dejarlo en el interior de un automévil expuesto
a la luz directa del so! durante mucho tiempo si las ventanas y
puertas estan cerradas, ya que de lo contrario se podria deformar
la caja.
@Las cintas casete, tanto grabadas como sin grabar, no deberan
dejarse en lugares con altas temperaturas, mucha humedad ni
bajo la luz directa del sol. No poner jamas casetes grabados cerca
de campos magnéticos, como puedan ser imanes 0 aparatos de
TV ya que podrian afectar el rendimiento de Ia cinta.
@Evitese la utilizacién de cintas casete C-120 con este aparato,
porque pueden romperse, ponerse tensas, o retorcerse con gran
facilidad si no se manejan con mucho cuidado.
@Las flojedades en la cinta podran corregirse insertando un lapiz
por uno de los carretes del casete y girandolo para extraer las
partes laxas.
Cuando no se utilice, desconectar el cable de la alimentacién del
encufe de CA.
—10—

@ Funcionamiento con pilas
1) Abrir el compartimiento de las pilas tal y como se muestra en la
figura.
2) Insertar 8 pilas tamafio ‘‘D”’ (National UM-1 0 equivalentes) en el
compartimiento de las pilas, verificando que se instalan en el!
orden correcto y se respetan sus polaridades.
3) Volver a poner en su lugar la tapa del compartimiento.
@Extraccion de las pilas
Al extraer las pilas, presionar el lado © de la pila numero 8” hacia
el lado O para extraerlas en el orden inverso al de su instalacion.
Nota:
Para hacer funcionar e! aparato con las pilas, desenchufar el
cable de la alimentacién de CA de la toma de la red eléctrica y
de la toma de CA del aparato ya que la toma de CA conecta
automaticamente las pilas.
eDuracion de las pilas
Cuando las pilas tienen poca potencia, se reducira la velocidad dela
cinta, el sonido saldra distorsionado y disminuira el volumen.
Poner el selector de funcién en la posicién “POWER [OFFI/TAPE”.
Presionar la tecla de reproducciédn. Cuando el indicador de
alimentacién/comprobacidn de las pilas se apague o sea muy débil,
como en la figura. habra que cambiar todas las pilas por otras
nuevas.
POWER/BATT Boe NORMAL
é
POWER/BATT
RECAMBIARLAS
Nota:
Cuando se acciona el selector de funcidn u otros controles,
puede que se ilumine el indicador, lo cual no significa que
haya nada que funcione mal en el aparato.
@ Funcionamiento con CA
1) Comprobar primeramente el selector de tensién de CA para
asegurarse de que esta ajustado en la posicién correspondiente
a la tension de CA de su localidad. Si no lo estuviera, ajustarlo
usando un destornillador pequefo en la ranura provista y
girandolo hasta que aparezca por la abertura la nominaci6n dela
tensidn deseada.
110-115 V 115-127 V 200-220 V 230-250 V
2) Conectar el cable de alimentacién accesorio al enchufe de CA
de la unidad y al tomacorrientes de la red. Al enchufar el cable de
alimentacion al enchufe, la unidad cambiara automaticamente
desde el funcionamiento a pilas al de CA.
Tomacorrientes de CA
*
AC IN~ Cable de alimentacion
Be
@ Funcionamiento con la bateria del automévil
1) Insertar la clavija del adaptador para baterias de automovil en la
toma de alimentacién de CC.
2) Enchufar el otro extremo en el receptaculo del encendedor de
cigarrillos del automovil.
Al enchufar el cable del adaptador para bateria de automéviles
en la toma de alimentaci6n de CC., la unidad cambiara
automaticamente desde el funcionamiento a pilas al de bateria
de automévil.
©
t
DC IN 13.2V
(O-2-2)
Adaptador para bateriade automévil | Receptaculo del
(RP-952,
opcional)
encendedor
de
cigarrillos
Nota:
Para conectar el cable adaptador, seguir las instrucciones
facilitadas con el mismo.

AUDICION DE LA RADIO
1) Poner el selector de funcidn en la posicidn “‘RADIO”’.
@E| indicador de alimentacién/comprobacién de las pilas se
iluminara.
2) Poner el selector de banda en la banda radiofénica deseada .
3) Poner el selector de modo en las posiciones “AMBIENCE”,
“STEREO” o “MONO”.
4) Ajustar el control de volumen al nivel sonoro deseado.
5) Sintonizar la emisora con el control de sintonizacion. Ajustar el
control de sintonizaci6n para obtener la mejor recepcién posible
observando la posicién en la que se ilumina el indicador de
sintonizacion.
6) Ajustar los controles de volumen, balance, graves y de agudos.
7) Laradio podra desconectarse poniendo el selector de funcién en
la posicién “POWER [OFF]/TAPE”.
@ Control automatico de la frecuencia en FM (FM AFC)
El control automatico de la frecuencia (AFC) enclava la emisora
sintonizada durante la recepcién de FM en mono y en estéreo. Asi
se asegura una estabilidad adicional sin desplazamientos de la
frecuencia.
Notas:
Para recibir radiodifusiones de FM en estéreo, poner el
selector de modo en las posiciones ‘“‘AMBIENCE” o
“STEREO”. El indicador de FM en estéreo se iluminara
durante las recepciones de FM en estéreo.
@Si la recepcién de FM en estéreo no es Satisfactoria (hay
excesivo ruido, 0 el indicador de FM en estéreo parpadea),
poner el selector de modo en la posicién “MONO”. Asi se
reducira el ruido y se conseguira una recepcién mas clara,
pero la radiodifusién no se oira en estéreo.
@ Control de sintonia precisa
Para sintonizar emisoras de onda corta, sintonizar la frecuencia
aproximada con el mando de sintonia, y luego usar el control de
sintonia precisa para sintonizar correctamente.
Nota:
Al usar el mando de sintonia, asegurarse de ajustar el
indicador del control de variacién de sintonia en su posicién
central (‘'0’’).
@ Antenas
FM:
@Extender la antena telescdpica y ajustar su largura y Angulo de
forma que se obtenga una recepcién éptima.
e@Para mejorar la recepcién o recibir emisoras muy distantes,
conectar una antena de FM (antena bipolar para FM, antena de
TV) a los terminales para antena exterior, tal como se ilustra en la
figura.
MW (onda media):
@La sensible antena de nucleo de ferrita incorporada en el interior
del aparato proveera una excelente recepcion de MW en fa
mayoria de las areas. Para obtener una 6ptima recepcidn, debera
ajustar el aparato en la direccidn que proporcione los mejores
resultados, ya que la antena de ferrita incorporada es direccional.
SW (onda corta):
@Extender completamente la antena telescépica y mantenerla en
posicién vertical.
@Para mejorar la recepcidén conectar un trozo de hilo eléctrico largo
a los terminales para antena exterior de la forma ilustrada, para
que este hilo haga las veces de antena.
@Con la banda SW1, la antena de ferrita incorporada tiene también
efecto, y cambiando ia direccién del aparato puede mejorar la
recepcidn, como el caso de MW (onda media).
Nota:
Puede construirse una antena para las bandas MW y SW con
un trozo de hilo eléctrico. Un trozo largo de hilo proveera
mejores resultados, pero uno corto también sera adecuado.
a pee
FM
Empujar
Insertar el ~ Empujar
°
Empujar
y
Soltar
5 «= mantener
>
Ip
-
df
Insertar el hilo

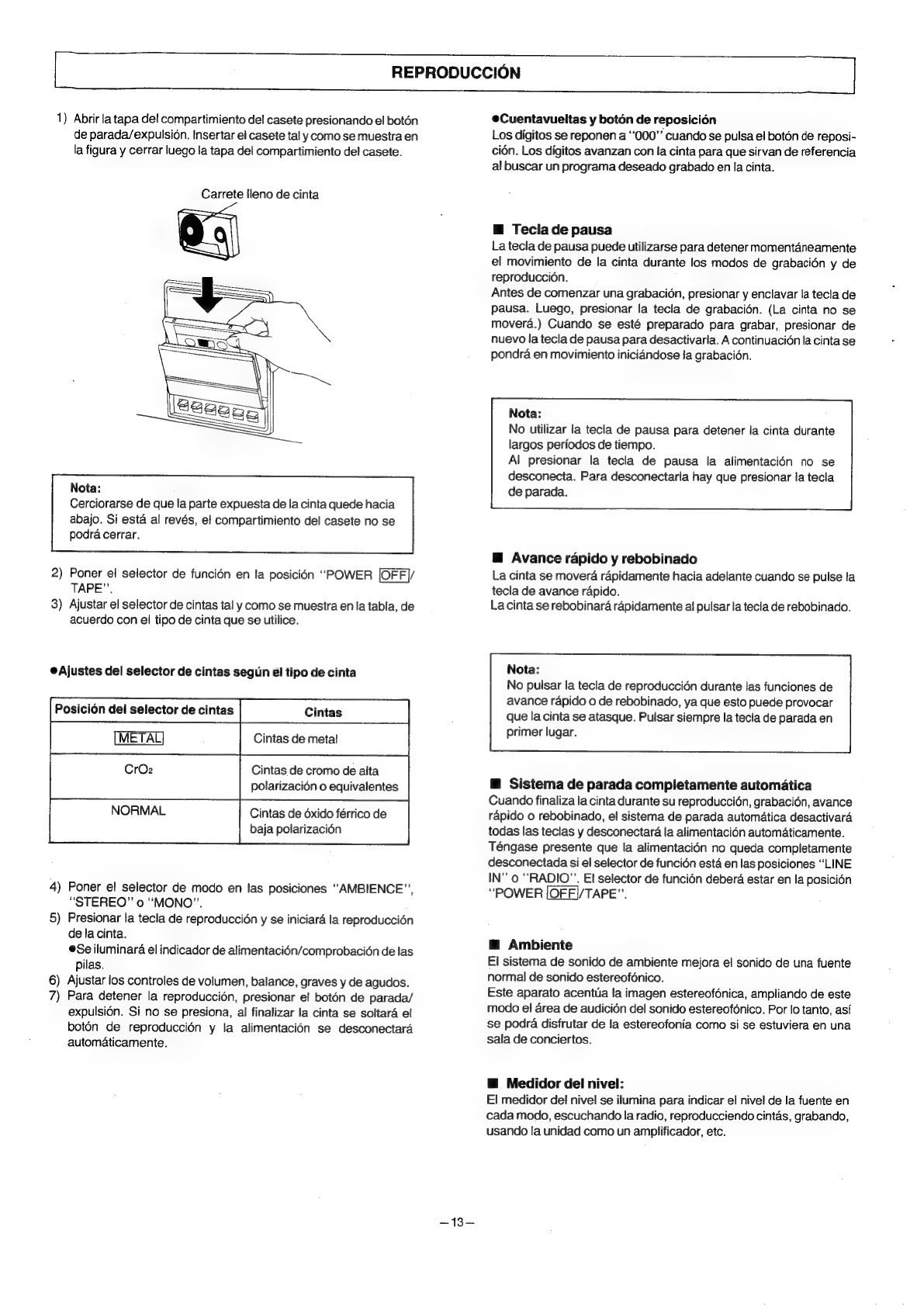

REPRODUCCION
1) Abrir la tapa del compartimiento del casete presionando el botén
de parada/expulsién. Insertar el casete tal y como se muestra en
la figura y cerrar luego la tapa del compartimiento del casete.
Carrete leno de cinta
Nota:
Cerciorarse de que la parte expuesta de la cinta quede hacia
abajo. Si esta al revés, el compartimiento del casete no se
podra cerrar.
2) Poner el selector de funcién en la posicién “POWER [OFFI/
TAPE”’.
3) Ajustar el selector de cintas tal y como se muestra en la tabla, de
acuerdo con el tipo de cinta que se utilice.
@Ajustes del selector de cintas segun el tipo de cinta
Posicion del selector de cintas
polarizacién o equivalentes
NORMAL Cintas de 6xido férrico de
baja polarizacién
4) Poner el selector de modo en las posiciones “AMBIENCE”,
“STEREO” o “MONO”.
Presionar la tecla de reproduccién y se iniciara la reproduccién
de la cinta.
@Se iluminara el indicador de alimentacién/comprobacién de las
pilas.
6) Ajustar los controles de volumen, balance, graves y de agudos.
7) Para detener la reproduccién, presionar e! botén de parada/
expulsion. Si no se presiona, al finalizar la cinta se soltara el
botén de reproduccién y la alimentacién se desconectara
automaticamente.
5
=
Re
eCuentavueltas y boton de reposicion
Los digitos se reponen a ‘‘000” cuando se pulsa el boton de reposi-
cién. Los digitos avanzan con la cinta para que sirvan de referencia
al buscar un programa deseado grabado en la cinta.
H Tecla de pausa
La tecla de pausa puede utilizarse para detener momentaneamente
el movimiento de la cinta durante los modos de grabacién y de
reproduccidn.
Antes de comenzar una grabacidn, presionar y enclavar la tecla de
pausa. Luego, presionar la tecla de grabacién. (La cinta no se
movera.) Cuando se esté preparado para grabar, presionar de
nuevo la tecla de pausa para desactivarla. A continuacién la cinta se
pondra en movimiento iniciandose la grabacién.
Nota:
No utilizar la tecla de pausa para detener Ia cinta durante
largos periodos de tiempo.
Al presionar la tecla de pausa la alimentacién no se
desconecta. Para desconectarla hay que presionar la tecla
de parada.
@ Avance rapido y rebobinado
La cinta se movera rapidamente hacia adelante cuando se pulse la
tecla de avance rapido.
La cinta se rebobinara rapidamente al pulsar la tecla de rebobinado.
Nota:
No pulsar la tecla de reproduccién durante las funciones de
avance rapido o de rebobinado, ya que esto puede provocar
que la cinta se atasque. Pulsar siempre la tecla de parada en
primer lugar.
™ Sistema de parada completamente automatica
Cuando finaliza la cinta durante su reproduccién, grabacién, avance
rapido o rebobinado, el sistema de parada automatica desactivara
todas las teclas y desconectara la alimentacién automaticamente.
Téngase presente que la alimentacién no queda completamente
desconectada si el selector de funcién esta en las posiciones “LINE
IN” o “RADIO”. El selector de funcién debera estar en la posicién
“POWER [OFF]/TAPE”’.
@ Ambiente
El sistema de sonido de ambiente mejora el sonido de una fuente
normal de sonido estereofonico.
Este aparato acentua la imagen estereofénica, ampliando de este
modo el area de audicién del sonido estereofénico. Por lo tanto, asi
se podra disfrutar de la estereofonia como si se estuviera en una
sala de conciertos.
@ Medidor del nivel:
El medidor det nivel se ilumina para indicar el nivel de la fuente en
cada modo, escuchando la radio, reproducciendo cintas, grabando,
usando la unidad como un amplificador, etc.

aes ei = nce
M™ Sistema sensor de programas grabados (TPS)
El sistema sensor de programas grabados puede ajustarse para
localizar automaticamente y reproducir una cancién de una cinta
Casete grabada.
Procedimiento:
1) Seguir el mismo procedimiento descrito en los pasos (1) al (6)
del apartado ““REPRODUCCION”.
2) Presionar las teclas de avance rapido o de rebobinado
conservando la tecla de reproduccién presionada. El indicador
de TPS se iluminara.
®Presionar la tecla de avance rapido. La cinta avanzara hasta la
siguiente cancién y se comenzara a reproducir automatica-
mente.
TPS
FF PLAY
@Presionar la tecla de rebobinado. La cinta se rebobinara hasta
en principio de la cancién de ahora y se comenzara a
reproducir automaticamente.
TPS
REWIND PLAY
Intervalos del sistema TPS
La funcidn de TPS funcionara en la mayor partes de cintas. Para las
cintas grabadas en casa, seguir los siguientes procedimientos.
1) Establecer el aparato en el modo de grabacién (referirse al
apartado “‘GRABACION’’).
2) Presionar y retener la tecla de silenciamiento en grabacién
durante 4 a 6 segundos después de haber finalizado la cancion.
(No se grabara ningun sonido mientras esté presionada, pero el
medidor de LED seguira funcionando.)
Presionar la tecla de pausa.
Soltar la tecla de silenciamiento en grabacién.
Presionar la tecla de pausa para desactivarla a fin de volver a
grabar.
BLL
En los casos siguientes el sistema sensor de programas
grabados no funcionara con normalidad. Ello, sin embargo, no
indica que el aparato esté averiado.
eCon cintas de conversaciones en las que hay lapsos largos
durante el dialogo.
Con cintas grabadas a niveles muy bajos de grabacidén.
Con cintas con partes sin grabar entre las pistas.
®Con cintas con intervalos entre canciones de menos de 3
segundos de duracién.
Con cintas con mucho ruido en los intervalos sin grabar.
e@Cuando separan la canciédn que se esta escuchando de la
siguiente menos de 10 segundos y se quiere pasar a escuchar la
cancién siguiente.
—14—
| GRABACION
@Este aparato esta provisto de un sistema de control automatico del
nivel (el nivel de grabaci6n se ajusta automaticamente).
@Este aparato esta dotado de un sistema de monitor variable, lo
cual significa que el sonido monitor puede ajustarse con el control
de volumen sin afectar la grabacién.
e@Este aparato tiene un mecanismo de grabacién de un solo
accionamiento, lo cual significa que para grabar se tiene que
presionar solamente la tecla de grabacién. En otras palabras, no
hay que presionar la tecla de reproduccién.
™@ Grabacion de radiodifusiones
1) Seguir el procedimiento descrito en el apartado ““AUDICION DE
LA RADIO”.
2) Insertar el casete en el compartimiento del casete.
3) Ajustar el selector de cintas de acuerdo con el casete que se esté
utilizando.
4) Presionar la tecla de pausa y luego la de grabacién.
5) Presionar la tecla de pausa para desactivarla y se iniciara la
grabacidn.
6) Para detener la grabacién, presionar el botén de parada/
expulsion.
7) Poner el selector de funcién en la posicién “POWER [OFFI/
TAPE” para desconectar la alimentacion del aparato.
eSupresor de batido
Al grabar una radiodifusi6n de MW, se puede utilizar el supresor de
batido para reducir el ruido de “‘batido’’ que no era audible durante
la grabacién. Poner el supresor en la posicién que mejor reduzca
estas sefales de “‘batido”’.
@ Grabacion con los micr6fonos incorporados
Los micréfonos de condensador incorporados en este aparato son
omnidireccionales, por lo que se puede grabar desde cualquier
direcci6n.
1) Poner el selector de funcién en la posicién “POWER [OFFI/
TAPE”.
2) Poner el selector de modo en las posiciones “STEREO” o
“MONO”.
3) Seguir los procedimientos descritos en los pasos (2) al (6) del
apartado ‘‘Grabacidn de radiodifusiones’’.
Nota:
Cuando se grabe con los microfonos incorporados, ajustar el
control de volume en su posicién minima.
@ Grabacion con microfonos exteriores
1) Conectar los micréfonos exteriores opcionales a las tomas para
micréfono. Los micréfonos incorporados quedaran automatica-
mente desconectados.
2) Seguir el procedimiento descrito en el apartado ‘‘Grabacién con
los micréfonos incorporados”’.
Notas:
eUtilizar dos micréfonos que tengan las mismas especifi-
caciones.
@Cuando sdlo se utiliza un micréfono para la grabacién, el
sonido solamente se oira por el canal (izquierdo o derecho)
al que se ha conectado el micrdfono.
Para evitar la grabacién de sonidos por el micrdéfono
incorporado correspondiente al otro canal, conectar a la
toma de micréfono que no se esté utilizando una clavija de
borrado (opcional).

oe
@ Grabacion de un equipo exterior
(Referirse a la pagina 32)
1) Conectar el terminal de salida del equipo exterior a las tomas
para micréfono o tomas de entrada de linea.
2) Poner el selector de funcién en la posicién correspondiente a la
fuente de sonido.
3) Poner el selector de modo en la posicién “STEREO” o
“MONO”, de acuerdo con Ia fuente de sonido.
4) Seguir los procedimientos descritos en los pasos (2) al (7) de
“Grabacién de radiodifusiones”’.
Notas:
®@Cuando se grabe de un TV, teléfono, etc., ef sonido se
grabara por el micrdéfono incorporado correspondiente al
lado al que no se realiza la conexién. Para evitarlo,
conectar la clavija de borrado (opcional) a la toma para
micréfono que no se esté utilizando.
Si el nivel de volumen del TV 0 de otro equipo es demasiado
alto durante la grabacién, el sonido grabado sadra dis-
torsionado. Ajustar el volumen del TV 0 del otro equipo al
nivel normal de audicidn.
@ Monitorizacion
El sistema de monitor le permitira escuchar el sonido por los
altavoces incorporados, auriculares, o altavoces exteriores tal y
como se esta grabando. El sonido puede monitorizarse de los
modos siguientes:
@Cuando se grabe de la radio, el sonido que se esté grabando
podra monitorizarse por los altavoces incorporados, auriculares o
altavoces exteriores.
@Cuando se grabe de una fuente de sonido conectada a las tomas
para micréfono o tomas de entrada de linea, el sonido que se esté
grabando podra monitorizarse por los altavoces incorporados,
auriculares o altavoces exteriores.
Para evitar realimentacién acustica (aullido) al grabar con los
micréfonos incorporados, el sonido que se esté grabando no se
podra monitorizar por los altavoces incorporados, auriculares ni
altavoces exteriores.
@Cuando se grabe con micréfonos exteriores, utilizar los
auriculares para monitorizar e! sonido.
Es necesario ajustar el nivel de volumen del sonido que se esta
monitorizando, por lo que habra que utilizar para ello el control de
volumen.
Nota:
Si los micréfonos exteriores se ponen demasiado cerca de
los altavoces del aparato, se podra ocasionar realimentacion
acustica (aullido). Si asi sucede, poner los micréfonos lo mas
apartados que se pueda de los altavoces, o reducir el
volumen.
@ Borrado de grabaciones
Al grabar una cinta, el sonido previamente grabado quedara
automaticamente borrado.
Para borrar una cinta sin realizar una nueva grabacién, seguir el
siguiente procedimiento.
(No conectar nada a las tomas de entrada de linea).
1) Poner el selector de funcién en la posicién “LINE IN”.
2) Presionar el selector de cintas correspondiente a la cinta que se
esté borrando.
3) Presionar la tecla de grabacién.
UTILIZACION DEL APARATO COMO
AMPLIFICADCR
1) Conectar el equipo a amplificarse a las tomas de entrada de
linea.
2) Poner el selector de funcién en la posicién “LINE IN’’.
3) Ajustar los controles de volumen, balance, graves y de agudos.
4) Para desconectar la alimentacién, poner el selector de funcién
en la posicién ‘POWER [OFFI/TAPE”.
—15—
LENGUETAS PROTECTORAS DE
GRABACIONES (LENGUETAS ROMPIBLES)
Los casetes estan provistos de lengiietas de plastico para evitar
borrados accidentales de grabaciones.
Las grabaciones pueden realizarse solamente cuando las lengiie-
tas estén intactas.
Hay una lengUeta para cada lado (pista) de la cinta. Para conservar
las grabaciones que se estimen, deberan romperse las lengtetas
con un destorillador.
Si se desea grabar en una pista en la que se ha roto la lengteta,
utilizar cinta adhesiva para cubrir el orificio, y proceder con ta
Z
as
Lengueta
Para el lado 1
Para el lado 2
Destornillador
2.2»
SSSSSe
Cinta adhesiva

MANTENIMIENTO
El conjunto de cabezas, eje de arrastre y rodillo de presién estan en
continuo contacto con fa cinta. Si estas piezas estan sucias, !a
calidad del sonido empeorara. Tomar la costumbre de limpiar
regularmente estas piezas (cada diez horas de uso aproximada- Cabezas
mente) segun el procedimiento descrito a continuaci6n.
1) Abrir el compartimiento del casete pulsando la tecla de
expulsion/parada.
Pulsar la tecla de reproducci6n.
Las cabezas reproductora/grabadora, cabeza de borrado, eje
de arrastre y rodillo de presién quedaran a la vista. Limpiarlos
con un bastoncillo de algod6n, o un palillo de madera que tenga
enrollado un pano suave alrededor de él.
Eje de arrastre
5;
2
a
is Rodillo de
presion
Notas:
@Si las cabezas estan extremadamente sucias, limpiarlas
con un pano suave humedecido con un poco de alcohol.
@No acercar materiales metalicos o magnéticos, tales como
Bastoncillo
de algodén
destornilladores o imanes, a las cabezas.
®No limpiar el mueble de plastico con bencina ni disolventes.
Limpiarlo con una solucién de agua y jabon.
==

riRé Ze
O82}
8G
(VOLUME)
®
ERS
(€4REWIND)
@O
&
SiH
(BASS)
@
UR
ATER
(>>
FF)
OS
Hit
sah
(TREBLE)
®KEES
(>
PLAY)
OB
F/B
BiR
(POWER/BATT)
@
(21k
/H--S
(BESTOP/
EJECT)
©
hia
BEA
KMI
TE
(TPS)
@
BFR
(IIPAUSE)
@ HARE (TUNING) @ Fa at i 35 Fs SR (COUNTER)
©
¥
Gi}?
HG
(BAL
ANCE)
®
S52
BUBFL
(MIC)
OB Fieri (LEVEL) @ #296 AGBTL (LINE IN)
©
$3658
(SELECTOR)
@
Sea
TATL
(LINE
OUT)
© x5 / 2 SRR (MODE /BEAT PROOF) @ HHS iat (EXT SP 3-80)
@ Fah BAB (TAPE) @ hae s
© ik F322 BABS (BAND) @DHisnKR
® 2 ARB (REC MUTE) @ IHEXRIER (SW ANT/FM ANT)
@ HAW AT (FM STEREO) © Sie
®©
FART
A
RATL
(PHONES)
@
BBM
ARIL(DC
IN
13.2VO-4)
Osa823
@
HBR
ARI
(AC
IN~)
@ Am 5c Bl (MICROPHONE) @® BER (VOLTAGE SELECTOR)
@® Wiz ie Gh (TUNING)
@kBBBR
@ Phe Se He Gh (FINE TUNING)
@ t=
@ 88 (O [RECORD])
SITE IENERRMMRIREL A, TRIE AFB one casero) y
CREAR TL PIATRA, LAS AT A AN Ye
BBW. | aa |
CCRAMARAN
ARE
,
DRO
i,
BRR
ICE
HM
HEA
DSCREN
KA
BCE
EA
|
BEBE
URE,
[RL
Ah 5s
AR
RAE
A
ASE
HE.
@ AEE 90 (# FA 1204) $8 (C-120) HEA, AAT, BH
WRAS Rarer, Hee ite.
@
PASS
AT
LAME,
LI
Beso
Se
i
A
Heh
fs
ae
i,
SARE
CH,
AROE
RADE
@ MPH ARE, FIST rree
—17-

BERS :
WBA, AMBRE T,
2) 4s 94H] = 2 uth (National UM-18¢/A]a#!) 2 ABMS, HE
RISE WE KEIO, Of RMN AMR,
3) #87
© Bie m
BAL ONE, SHS AEA CD TE OSE Me Hee AY
PLR MUEIG IC ABA
KASS, SC TR eR in ais. AAS
Pe LA cn SR A, RE BB ee ee
TROD LET 0
oSiteas
BEM, BTR REE RE, BESRA, MA
PEE.
1ST ERBA RSA “POWER[OFF|/TAPE” @9ftia, edz F
KEE. BEE / SWRA amy, HATA
Ay RR
—18—
: a
POWER/BATT
-©€-
rs
POWER/BATT
a
a
He
itz :
HEA
ER
BH
BS
BM
HL
Ee
Hl
SBA
a,
TRACE
EY
BE
BR
Re
i, 2RIERMRA.
ERKERAE
1) AE, ARAL TSE Es (AC VOLTAGE SELECTOR),
HEREC BAER CSAM AN ee, MARAE,
RED Aaa, LI Bey ae Ta ARTE SL, BB)
Memes, HFA MANE,
230
i
110-115 V 115-127V 200-220 V 230-250 V
2) HEBEL CA SC irs 2 Dk RSE TB LE AS A SCT FL ALB EN Cit
RE LTE AIRE A CE, ARE Te
BURP CAKE.
SC AUTH
t
AC
IN~
207i
Se
BASS HRS
1) HSA EH Ha oe a Beh TA A ASB Eat A FB FL (DC
INPUT JACK).
2) AG bea FA A SR A RATE EE
Beas lijma DA AAR ELT SR ATSLR, ABE BIA
AD HAA eR
1)
t\
DC IN13.2V
(C-*-€)
jE :
Soe FARRER, FAPRHR ATTRA E(B.
