Description
By installing the SD Memory Card for VoIP Encryption (KX-NCPS01/KX-TDES01/
KX-TDES61) in the IPCMPR/IPCEMPR card of the PBX, all voice packets sent
through the IPCMPR/IPCEMPR card are encrypted to prevent unauthorised
access on a private IP network.
Therefore, all IP telephones connected to the IPCMPR/IPCEMPR card, and the
other PBX on a private IP network must be VoIP encryption compatible.
Conditions
When using the SD Memory Card for VoIP Encryption, the following conditions
must be met:
• Only KX-NT300 series IP-PTs are connected to the IPCMPR/IPCEMPR card.
• All PBXs on the private IP network are KX-NCP500/KX-NCP1000/KX-
TDE100/KX-TDE200/KX-TDE600 with an SD Memory Card for VoIP
Encryption installed.
• Only the H.323 protocol is used for IP trunk calls through the IPCMPR/
IPCEMPR card.
IMPORTANT
Conversations cannot be established when the network structure does not
meet the conditions above.
SD Memory Card for VoIP Encryption
Model No. KX-NCPS01
KX-TDES01/KX-TDES61
SD Logo is
a trademark.

2

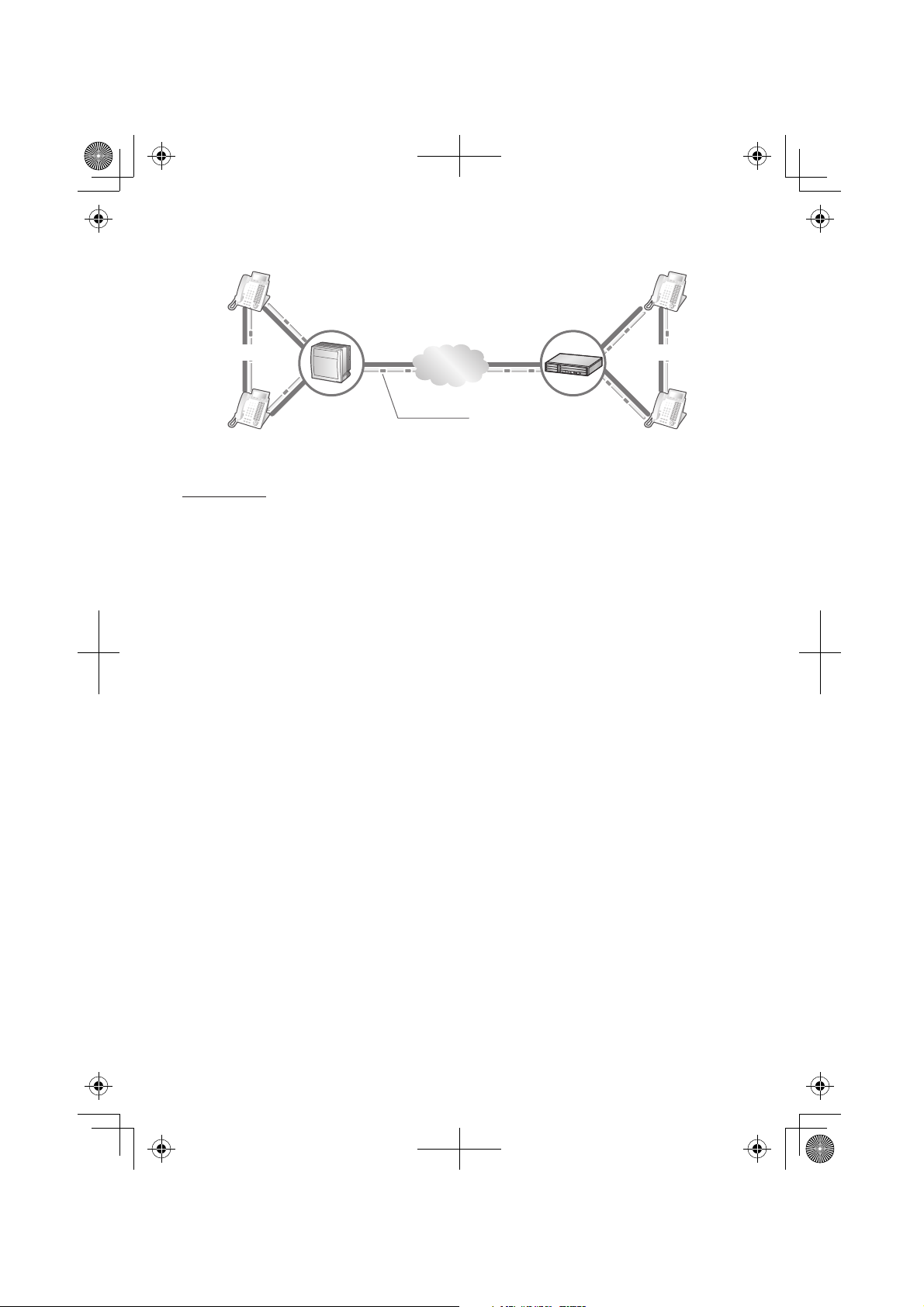

<Encryption Compatible Network Example>
CAUTION
• The SD Memory Card poses a choking hazard. Keep the SD Memory
Card out of reach of children.
• In order to avoid possible corruption of data on the SD Memory Card,
please ensure that the "SD ACCESS" LED is off before pressing the
Reset Button.
• The SD Memory Card contains software for all the processes of the PBX
and all customer data. It can be easily removed and taken away from the
PBX by a third party. Therefore, do not allow unauthorised access to
prevent data leakage.
• To prevent data leakage, render the SD Memory Card physically
unusable before disposal.
Installation
A. When you install the PBX for the first time (with no SD Memory
Card installed)
IP Network
Voice packets
KX-NT300 series
KX-NT300 series
KX-NT300 series
H.323 protocol
KX-TDE200
(with KX-TDES01)
KX-NCP500
(with KX-NCPS01)
KX-NT300 series
Peer-to-peer Peer-to-peer

3

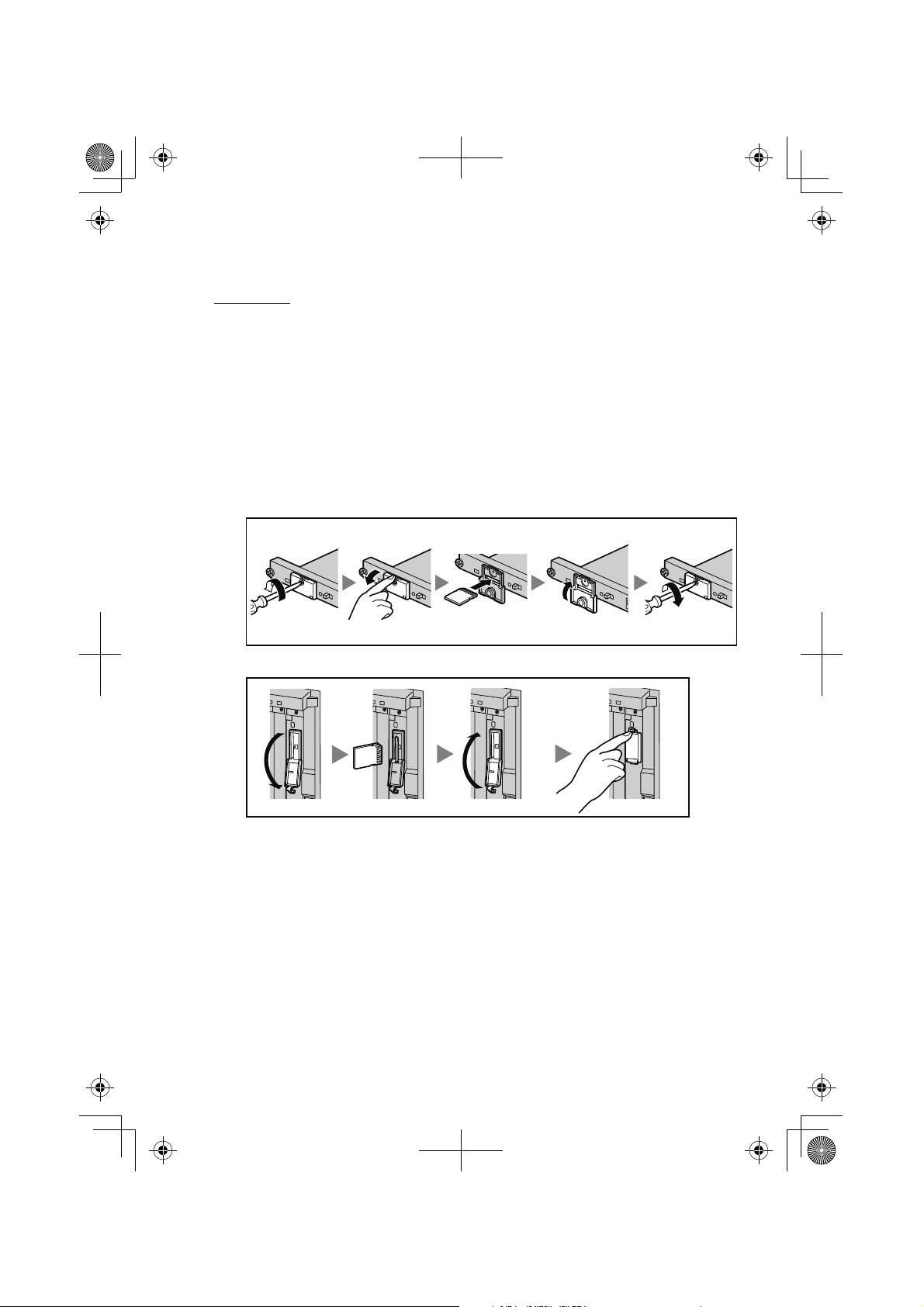

1. Install the SD Memory Card for VoIP Encryption in the SD Memory Card
slot of the IPCMPR/IPCEMPR card.
KX-NCP500/KX-NCP1000
KX-TDE100/KX-TDE200/KX-TDE600

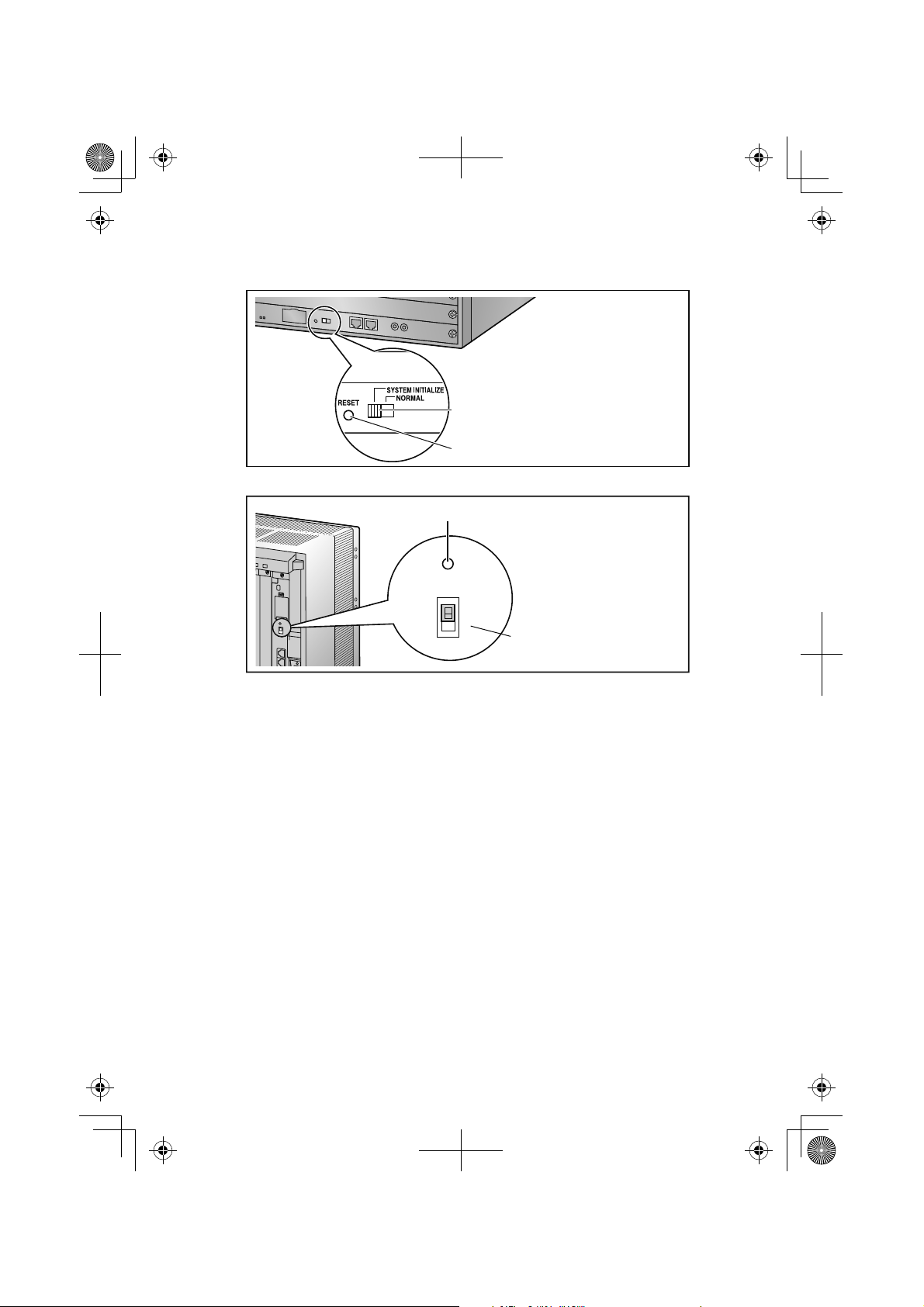

2. Slide the System Initialise Switch to the "SYSTEM INITIALIZE" position.
KX-NCP500/KX-NCP1000
SD
CARD
SD
CARD
SD
CARD
Reset Button
System Initialise Switch

4
KX-TDE100/KX-TDE200/KX-TDE600
3. Turn on the power to the PBX.
4. While the RUN indicator is flashing, slide the System Initialise Switch
back to the "NORMAL" position.
B. When the PBX is already installed (with the SD Memory Card
included with the PBX installed)
When there are existing PBX system files (programme files, data files and
activation key files) on the SD Memory Card included with the PBX, it is
possible to copy the files to the SD Memory Card for VoIP Encryption using
the Maintenance Console. This allows you to keep the same settings as
before.
Note
It is assumed that you have already backed up the setting files of the
current SD Memory Card on the PC using the Maintenance Console.
1. Turn off the power to the PBX.
2. Remove the current SD Memory Card from the SD Memory Card slot of
the IPCMPR/IPCEMPR card.
3. Install the SD Memory Card for VoIP Encryption in the SD Memory Card
slot of the IPCMPR/IPCEMPR card.
KX-NCP500/KX-NCP1000
System Initialise Switch
Reset Button
SYSTEM
INITIALIZE
RESET
NORMAL

5
KX-TDE100/KX-TDE200/KX-TDE600
4. Slide the System Initialise Switch to the "SYSTEM INITIALIZE" position.
KX-NCP500/KX-NCP1000
KX-TDE100/KX-TDE200/KX-TDE600
5. Turn on the power to the PBX.
6. While the RUN indicator is flashing, slide the System Initialise Switch
back to the "NORMAL" position.
7. Connect to the PBX using the Maintenance Console.
8. Transfer the backed-up system data file on the PC to the PBX.
a. From the Utility menu, select File Transfer PC to PBX (SD Card).
The Open dialogue box will be displayed.
b. Select the system data file from the list of files.
SD
CARD
SD
CARD
SD
CARD
Reset Button
System Initialise Switch
System Initialise Switch
Reset Button
SYSTEM
INITIALIZE
RESET
NORMAL

6
c. Click Open.
The file will be transferred to the SD Memory Card as the backup
system data file (DBSYS_S/DMSYS_S/DGSYS_S). A message will
be displayed when the transfer is complete.
d. Click OK.
9. Set the transferred system data file to be the active file.
a. From the Utility menu, point to System Reset and then click Reset
by the Command.
b. Select Skip to continue without backing up current data to the SD
Memory Card.
c. Select Use Replace File for DBSYS/DMSYS/DGSYS and Keep
Present File for PBMPR/PMMPR/PGMPR.
d. Click OK.
A confirmation screen will be displayed.
e. Click OK.
Another confirmation screen will be displayed.
f. Click OK.

7
Beschreibung
Durch die Installation der SD Memory Card für VoIP-Verschlüsselung (KX-
NCPS01/KX-TDES01/KX-TDES61) in der IPCMPR-/IPCEMPR-Karte der TK-
Anlage werden über die IPCMPR-/IPCEMPR-Karte versendete Sprachpakete zur
Vermeidung unberechtigter Zugriffe in einem privaten IP-Netzwerk verschlüsselt.
Daher müssen alle mit der IPCMPR-/IPCEMPR-Karte verbundenen IP-Telefone
und die andere TK-Anlage in einem privaten IP-Netzwerk die Fähigkeit zur VoIP-
Verschlüsselung besitzen.
Hinweise
Bei Verwendung der SD Memory Card fur VoIP-Verschlusselung müssen folgende
Bedingungen eingehalten werden:
• Es werden nur IP-SYSTELs der Serie KX-NT3xx an die IPCMPR-/IPCEMPR-
Karte angeschlossen.
• Alle TK-Anlagen im privaten IP-Netzwerk sind Anlagen des Typs KX-
NCP500/KX-NCP1000/KX-TDE100/KX-TDE200/KX-TDE600, in denen eine
SD Memory Card fur VoIP-Verschlüsselung installiert ist.
• Für IP-Amtsgespräche über die IPCMPR-/IPCEMPR-Karte wird
ausschließlich das H.323-Protokoll verwendet.
WICHTIG
Wenn die oben genannten Bedingungen für die Netzwerkstruktur nicht
eingehalten werden, lassen sich keine Verbindungen herstellen.
SD Memory Card für
VoIP-Verschlüsselung
(KX-NCPS01/KX-TDES01/KX-TDES61) Das SD Logo ist
ein Warenzeichen.

8

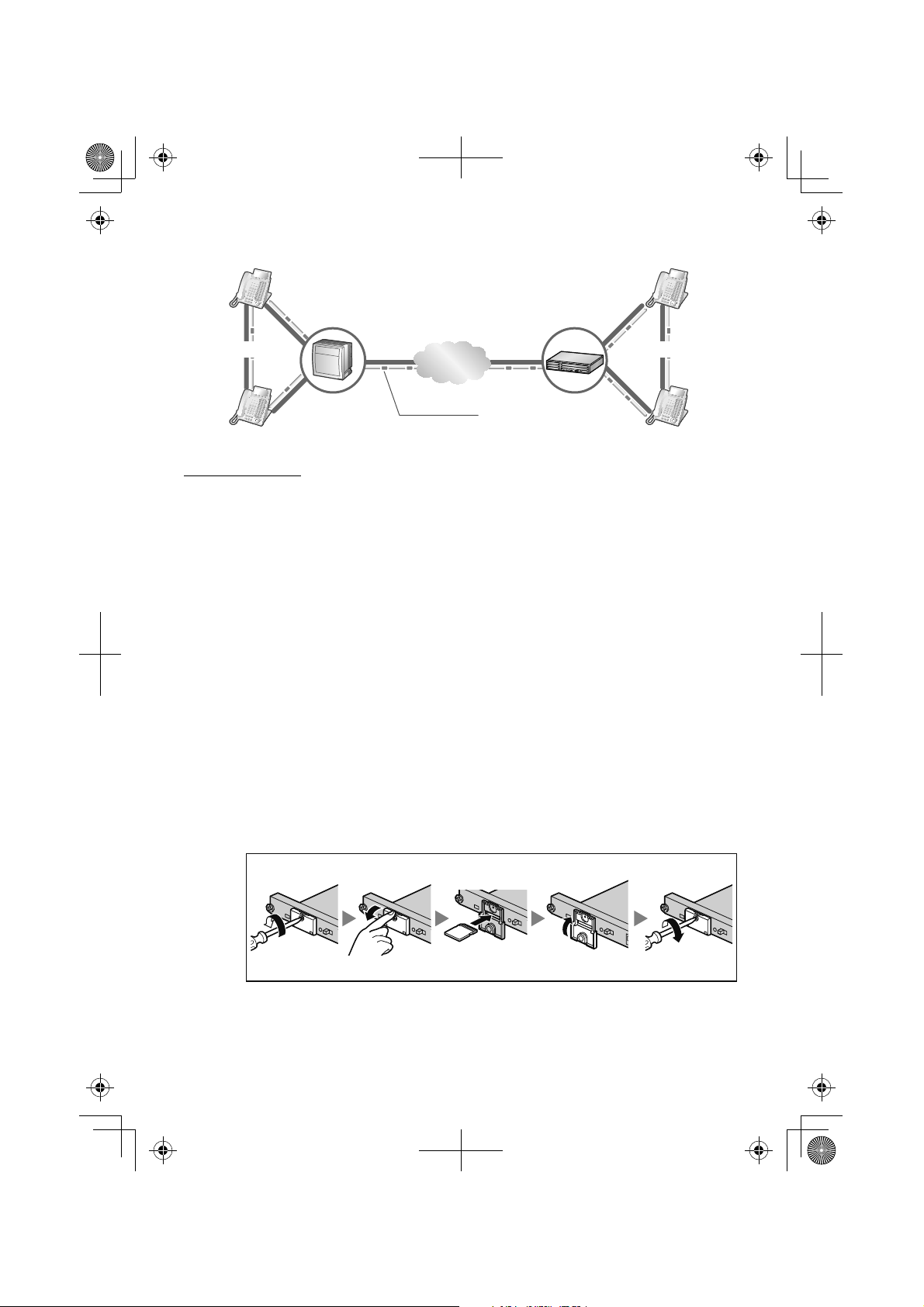

<Beispiel für ein verschlüsselungsfähiges Netzwerk>
VORSICHT
• Die SD Memory Card birgt die Gefahr des Erstickens durch
Verschlucken. Verwahren Sie die SD Memory Card außerhalb der
Reichweite von Kindern.
• Um eine Beschädigung der Daten auf der SD Memory Card zu
vermeiden, stellen Sie bitte sicher, dass die LED "SD ACCESS"
ausgeschaltet ist, bevor Sie die Reset-Taste drücken.
• Die SD Memory Card enthält Software für alle Prozesse der TK-Anlage
und alle Kundendaten. Sie lässt sich auf einfache Weise durch Dritte aus
der TK-Anlage entfernen. Verhindern Sie daher den unberechtigten
Zugriff auf die Karte, um einen Datendiebstahl zu verhindern.
• Machen Sie die SD Memory Card vor der Entsorgung unbrauchbar, um
einen Datendiebstahl zu verhindern.
Installation
A. Bei erstmaliger Installation der TK-Anlage (ohne installierte SD
Memory Card)
1. Installieren Sie die SD Memory Card für VoIP-Verschlüsselung im
Steckplatz SD Memory Card der IPCMPR-/IPCEMPR-Karte.
KX-NCP500/KX-NCP1000
IP-Netzwerk
Sprachpakete
Serie KX-NT3xx
Serie KX-NT3xx
Serie KX-NT3xx
H.323-Protokoll
KX-TDE200
(mit KX-TDES01)
KX-NCP500
(mit KX-NCPS01)
Serie KX-NT3xx
Peer-to-Peer Peer-to-Peer

9
KX-TDE100/KX-TDE200/KX-TDE600
2. Schieben Sie den Schalter zum Initialisieren der Systemeinstellungen
(System Initialize Switch) in die Position "SYSTEM INITIALIZE".
KX-NCP500/KX-NCP1000
KX-TDE100/KX-TDE200/KX-TDE600
3. Schalten Sie die TK-Anlage ein.
4. Während die RUN-Anzeige blinkt, schieben Sie den Schalter zum
Initialisieren der Systemeinstellungen (System Initialize Switch) in die
Position "NORMAL" zurück.
B. Wenn die TK-Anlage bereits installiert ist (mithilfe der
enthaltenen SD Memory Card der TK-Anlage)
SD
CARD
SD
CARD
SD
CARD
Reset-Taste
Schalter zum Initialisieren
der Systemeinstellungen
(System Initialize Switch)
Schalter zum Initialisieren
der Systemeinstellungen
(System Initialize Switch)
Reset-Taste
SYSTEM
INITIALIZE
RESET
NORMAL

10
Wenn sich bereits TK-Anlagen-Systemdateien (Programmdateien,
Datendateien und Aktivierungsschlüsseldateien) auf der mit der TK-Anlage
erhaltenen SD Memory Card befinden, können diese mithilfe der Panasonic
Programmierungs- und Wartungssoftware auf die SD Memory Card für VoIP-
Verschlüsselung kopiert werden. Dies ermöglicht die Beibehaltung
bestehender Einstellungen.
Hinweis
Es wird davon ausgegangen, dass Sie die Einstellungsdateien der
aktuellen SD Memory Card bereits mithilfe der Panasonic
Programmierungs- und Wartungssoftware auf dem PC gesichert haben.
1. Schalten Sie die TK-Anlage aus.
2. Entfernen Sie die aktuelle SD Memory Card aus dem Steckplatz SD
Memory Card der IPCMPR-
/IPCEMPR- Karte.
3. Installieren Sie die SD Memory Card für VoIP-Verschlüsselung im Steckplatz
SD Memory Card der IPCMPR-
/IPCEMPR- Karte.
KX-NCP500/KX-NCP1000
KX-TDE100/KX-TDE200/KX-TDE600
SD
CARD
SD
CARD
SD
CARD

11
4. Schieben Sie den Schalter zum Initialisieren der Systemeinstellungen
(System Initialize Switch) in die Position "SYSTEM INITIALIZE".
KX-NCP500/KX-NCP1000
KX-TDE100/KX-TDE200/KX-TDE600
5. Schalten Sie die TK-Anlage ein.
6. Während die RUN-Anzeige blinkt, schieben Sie den Schalter zum
Initialisieren der Systemeinstellungen (System Initialize Switch) in die
Position "NORMAL" zurück.
7. Stellen Sie über die Panasonic Programmierungs- und
Wartungssoftware die Verbindung zur TKAnlage her.
8. Übertragen Sie die Sicherungsversion der Systemdatendatei vom PC
auf die TK-Anlage.
a. Wählen Sie aus dem Menü Wartung die Option Daten Transfer PC
auf PBX (SD Card).
Das Dialogfeld Datei öffnen wird angezeigt.
b. Wählen Sie die Systemdatendatei aus der Liste der Dateien.
c. Klicken Sie auf Öffnen.
Es erfolgt ein Upload der Datei auf die SD Memory Card als Backup-
Systemdatendatei (DBSYS_S/DMSYS_S/DGSYS_S). Sobald die
Übertragung abgeschlossen ist, wird eine entsprechende Meldung
angezeigt.
Reset-Taste
Schalter zum Initialisieren
der Systemeinstellungen
(System Initialize Switch)
Schalter zum Initialisieren
der Systemeinstellungen
(System Initialize Switch)
Reset-Taste
SYSTEM
INITIALIZE
RESET
NORMAL

12
d. Klicken Sie auf OK.
9. Stellen Sie die übertragene Systemdatendatei als aktive Datei ein.
a. Wählen Sie im Menu Wartung die Option System Neustart und
klicken Sie auf Neustart mit Befehl.
b. Wählen Sie Weiter, um fortzufahren, ohne die aktuellen Daten auf
der SD Memory Card zu sichern.
c. Wählen Sie Neue Datei verwenden für DBSYS/DMSYS/DGSYS
und Jetzige Datei behalten für PBMPR/PMMPR/PGMPR.
d. Klicken Sie auf OK.
Es wird eine Bestätigungsmaske angezeigt.
e. Klicken Sie auf OK.
Es wird eine weitere Bestätigungsmaske angezeigt.
f. Klicken Sie auf OK.
Die aktiven und Backup-Systemdatendateien werden getauscht und
die TK-Anlage wird neu gestartet.

13
Description
En installant la carte mémoire SD pour cryptage VoIP (KX-NCPS01/KX-TDES01/
KX-TDES61) dans la carte IPCMPR/IPCEMPR du PBX, tous les paquets vocaux
envoyés via la carte IPCMPR/IPCEMPR sont cryptés pour empêcher un accès
non autorisé à un réseau IP privé.
Tous les téléphones IP branchés à la carte IPCMPR/IPCEMPR et les autres PBX
du réseau IP privé doivent donc être compatibles avec le cryptage VoIP.
Conditions
Pour utiliser la carte mémoire SD pour cryptage VoIP, les conditions suivantes
doivent être remplies:
• Seuls les TP-IP de la série KX-NT300 sont connectés à la carte IPCMPR/
IPCEMPR.
• Tous les PBX sur le réseau IP privé sont des KX-NCP500/KX-NCP1000/KX-
TDE100/KX-TDE200/KX-TDE600 équipés d'une carte mémoire SD pour
cryptage VoIP.
• Seul le protocole H.323 est utilisé pour les appels réseau IP via la carte
IPCMPR/IPCEMPR.
IMPORTANT
Les conversations ne peuvent pas être établies quand la structure du réseau
ne répond aux conditions mentionnées ci-dessus.
Carte mémoire SD pour cryptage VoIP
(KX-NCPS01/KX-TDES01/KX-TDES61)
Le logo SD est une
marque déposée.

14
<Exemple de réseau compatible avec le cryptage>
PRUDENCE
• La carte mémoire SD présente un danger d'étouffement. Maintenez la
carte mémoire SD hors de la portée des enfants.
• Afin d'éviter de possibles pertes de données sur la carte mémoire SD,
veuillez vous assurer que la LED "SD ACCESS" est éteinte, avant
d'appuyer sur le bouton de réinitialisation.
• La carte mémoire SD contient des logiciels pour tous les processus du
PBX et toutes les données du client. Elle est facile à retirer du PBX par
des tiers. Pour cette raison, ne permettez pas d'y accéder librement pour
empêcher des fuites de données.
• Pour empêcher la fuite de données, rendez la carte mémoire SD
physiquement inutilisable avant de la jeter.
Installation
A. Lorsque vous installez le PBX pour la première fois (sans carte
mémoire SD installée)
1. Installez la carte mémoire SD pour cryptage VoIP dans la carte mémoire
SD de la carte IPCMPR/IPCEMPR.
KX-NCP500/KX-NCP1000
Réseau IP
Paquets vocaux
Série KX-NT300
Série KX-NT300
Série KX-NT300
Protocole H.323
KX-TDE200
(avec KX-TDES01)
KX-NCP500
(avec KX-NCPS01)
Série KX-NT300
Peer-To-Peer Peer-To-Peer

15
KX-TDE100/KX-TDE200/KX-TDE600
2. Passez le commutateur d'initialisation système à la position "SYSTEM
INITIALIZE".
KX-NCP500/KX-NCP1000
KX-TDE100/KX-TDE200/KX-TDE600
3. Allumez l'alimentation du PBX.
4. Pendant que le voyant RUN clignote, retournez le commutateur
d'initialisation système à la position "NORMAL".
B. Lorsque le PBX est déjà installé (avec la carte mémoire SD
incluse installée dans le PBX)
Lorsqu'il y a des fichiers système PBX existants (fichiers programme, fichiers
de données et fichiers clé d'activation) sur la carte mémoire SD incluse avec
SD
CARD
SD
CARD
SD
CARD
Bouton de réinitialisation
Commutateur
d’initialisation système
Commutateur
d’initialisation système
Bouton de réinitialisation
SYSTEM
INITIALIZE
RESET
NORMAL

16
le PBX, il est possible de copier les fichiers sur la carte mémoire SD pour
cryptage VoIP en utilisant la Console de maintenance. Ceci vous permettra
de garder les mêmes paramètres qu'avant.
Remarque
Nous assumons que vous avez déjà sauvegardé les fichiers de
configuration de la carte mémoire SD actuelle sur le PC en utilisant la
Console de maintenance.
1. Eteignez l'alimentation du PBX.
2. Retirez la carte mémoire SD actuelle du slot carte mémoire SD de la
carte IPCMPR/IPCEMPR.
3. Installez la carte mémoire SD pour cryptage VoIP dans la carte mémoire SD
de la carte IPCMPR/IPCEMPR.
KX-NCP500/KX-NCP1000
KX-TDE100/KX-TDE200/KX-TDE600
SD
CARD
SD
CARD
SD
CARD

17
4. Passez le commutateur d'initialisation système à la position "SYSTEM
INITIALIZE".
KX-NCP500/KX-NCP1000
KX-TDE100/KX-TDE200/KX-TDE600
5. Allumez l'alimentation du PBX.
6. Pendant que le voyant RUN clignote, retournez le switch d'initialisation
système à la position "NORMAL".
7. Connectez au PBX en utilisant la Console de maintenance.
8.
Transférez le fichiers de données système sauvegardées sur le PC au PBX.
a. Dans le menu Utilitaires, sélectionnez Transfert Fichier PC vers
PBX (Carte SD). Le dialogue Ouvrir sera affiché.
b. Sélectionnez le fichier de données système de la liste de fichiers.
c. Cliquez sur Ouvrir.
Le fichier sera transféré à la carte mémoire SD en tant que le fichier
de données système sauvegardé (DBSYS_S/DMSYS_S/
DGSYS_S). Un message sera affiché lorsque le transfert est
terminé.
d. Cliquez sur OK.
9.
Définissez le fichier de données système transféré comme étant le fichier actif.
Bouton de réinitialisation
Commutateur
d’initialisation système
Commutateur
d’initialisation système
Bouton de réinitialisation
SYSTEM
INITIALIZE
RESET
NORMAL

18
a. Dans le menu Utilitaires, sélectionnez Réinitialisation Système et
cliquez sur la Réinitialisation par commande.
b. Sélectionnez Passer pour continuer sans sauvegarder les données
actuelles sur la carte mémoire SD.
c. Sélectionnez Utiliser le fichier de remplacement pour DBSYS/
DMSYS/DGSYS et Garder le fichier pour PBMPR/PMMPR/
PGMPR.
d. Cliquez sur OK.
Un écran de confirmation sera affiché.
e. Cliquez sur OK.
Un autre écran de confirmation sera affiché.
f. Cliquez sur OK.
Les fichiers de données système actif et de sauvegarde seront
échangés et le PBX sera réinitialisé.

19
Descrizione
Installando la scheda di memoria SD per crittografia VoIP (KX-NCPS01/KX-
TDES01/KX-TDES61) nella scheda IPCMPR/IPCEMPR del PBX, tutti i pacchetti
vocali inviati tramite la scheda IPCMPR/IPCEMPR vengono crittografati per
impedire l’accesso non autorizzato su una rete IP privata.
Quindi tutti i telefoni IP collegati alla scheda IPCMPR/IPCEMPR e all’altro PBX su
una rete IP privato devono essere compatibili con la crittografia VoIP.
Condizioni
Se si utilizza la scheda di memoria SD per crittografia VoIP, devono essere
soddisfatte le seguenti condizioni:
• Alla scheda IPCMPR/IPCEMPR sono collegati solo gli IP-TP della serie KX-
NT3xx.
• Tutti i PBX sulla rete IP privato sono KX-NCP500/KX-NCP1000/KX-TDE100/
KX-TDE200/KX-TDE600 con una scheda di memoria SD per crittografia VoIP
installata.
• Per chiamate IP su linea esterna effettuate tramite la scheda IPCMPR/
IPCEMPR viene utilizzato solo il protocollo H.323.
IMPORTANTE
Le conversazioni non possono essere stabilite se la struttura della rete non
soddisfa le condizioni di cui sopra.
Scheda di memoria SD per
crittografia VoIP
(KX-NCPS01/KX-TDES01/KX-TDES61)
Il logo SD è un
marchio registrato.

20
<Esempio di rete compatibile con la crittografia>
ATTENZIONE
• La scheda di memoria SD provoca il rischio di ostruzione. Tenere la
scheda di memoria SD fuori dalla portata dei bambini.
• Per evitare il possibile danneggiamento dei dati sulla scheda di memoria
SD, assicurarsi che il LED "SD ACCESS" sia spento prima di premere il
pulsante di ripristino (Reset).
• La scheda di memoria SD contiene il software per tutti i processi del PBX
e tutti i dati del cliente. Può essere agevolmente rimossa ed estratta dal
PBX da parte di terzi. Non consentire pertanto l'accesso non autorizzato
per evitare la diffusione dei dati.
• Per evitare la diffusione dei dati, rendere fisicamente inutilizzabile la
scheda di memoria SD prima di riutilizzarla.
Installazione
A. Quando si installa il PBX per la prima volta (senza alcuna scheda
di memoria SD installata)
1. Installare la scheda di memoria SD per crittografia VoIP nello slot della
scheda di memoria SD della scheda IPCMPR/IPCEMPR.
KX-NCP500/KX-NCP1000
Rete IP
Pacchetti vocali
Serie KX-NT3xx
Serie KX-NT3xx
Serie KX-NT3xx
Protocollo H.323
KX-TDE200
(con KX-TDES01)
KX-NCP500
(con KX-NCPS01)
Serie KX-NT3xx
Peer-to-peer Peer-to-peer
