Panlux FENIX LXE-1803-CC User manual

Při mechanickém poškození nebo neodborné manipulaci nemůže být uznána záruka.
Před použitím tohoto výrobku si prosím pozorně přečtěte návod a postupujte podle bezpečnostních instrukcí.
Instalaci svěřte kvalikované osobě nebo rmě.
Děkujeme, že jste si vybrali výrobek rmy PANLUX s.r.o.
Technické údaje
Napájení: 230V~50Hz
Příkon: 8W
Příkon v klidovém stavu: <1,0W
Krytí IP: IP65
Třída ochrany: ll.
Světelný zdroj: 18LED
Světelný tok: 55lm
Autonomie: 3h
Baterie: NiCd (3,6V 1200mAh)
Doba dobíjení: 3-24h
Provozní teplota: -5°C~ 40°C
Hmotnost: 470g

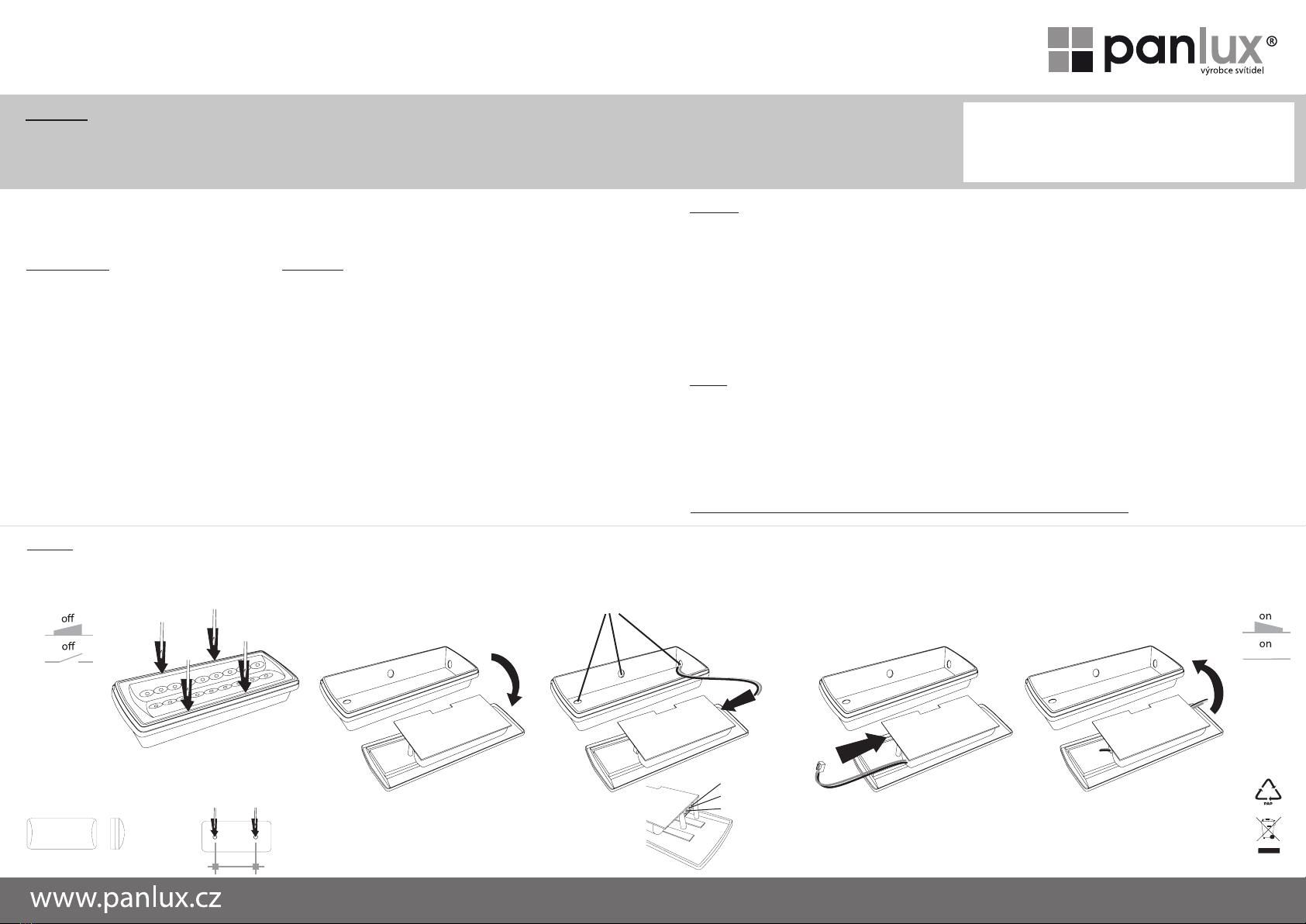

Instalace
Upozornění
Před použitím výrobek i příslušenství zkontrolujte, je-li jakákoliv
část poškozena, nepoužívejte jej. Před každou manipulací se ujistěte,
že je elektrický přívod odpojený. V případě poruchy výrobek neopravujte
ani nerozebírejte. Pokud svítidlo nedosahuje předepsané autonomie,
musí být baterie vyměněna. Datum instalace zaznamenejte do
provozního deníku. Při zapojení baterie ke svítidlu dbejte na správnou
polaritu baterie. Po instalaci je třeba nechat baterii nabít do plného stavu.
Životnost baterie může být snížena provozem za příliš nízkých nebo příliš
vysokých teplot a nevhodnými způsoby nabíjení. LED jsou nevyměnitelné.
Nedodržení jakékoli instrukce uvedené v návodu může způsobit újmu na
zdraví i majetku.
NÁVOD NA POUŽITÍ
MODEL: LXE-1803-CC
Nouzové LED svítidlo
FENIX
UM_FENIX_110629
Technické údaje se mohou změnit bez předchozího upozornění.Všechna práva vyhrazena.
Testování
Testování by mělo být prováděno v době, kdy je nejméně narušena funkčnost a účel celého systému nouzového
osvětlení.
Testování provádějte pravidelně, v intervalu a v souladu s příslušnými normami a předpisy, nejméně jednou za tři měsíce.
Proveďte záznam o každém provedeném testu do provozního deníku. Při testování sledujte stav LED indikátoru (dobíjení
baterie), světelného zdroje a autonomie svítidla.
1x denně: kontrola LED indikátoru.
1x měsíčně: krátká kontrola funkčnosti baterie a světelného zdroje při odpojeném napájení.
1x ročně: zátěžová zkouška plné funkčnosti z baterie po dobu autonomie, kontrola autonomie, kontrola baterie
a světelného zdroje.
Funkce
Za běžného provozu svítí jen kontrolní LED, která signalizuje dobíjení baterie.
Při výpadku napájení se svítidlo rozsvítí a je provozováno z baterie min. po dobu autonomie nebo do úplného vybití
baterie.
Po skončení výpadku napájeníje automaticky obnoven běžný provoz.
Svítidlo je určeno pro zajištění osvětlení v případě výpadku napájení.
Typ LXE-1803-CC je vybaven kombinovanou funkcí, může být používán jako svítidlo k běžnému užívání.
1 2 3 45 7
230V~50Hz
6
PRŮCHODKA
L´ (ACL2)
L (ACL1)
N (ACLN)
264mm 52mm
100mm
200mm

Pri mechanickom poškodení alebo pri neodbornej manipulácii nemôže byť uznaná záruka.
Pred použitím tohto výrobku si prosím prečítajte návod a postupujte podľa bezpečnostných inštrukcií.
Inštaláciu zverte kvalikovanej, alebo odbornej rme.
Ďakujeme, že ste si vybrali výrobok rmy PANLUX SK s.r.o.
Technické údaje
Napätie: 230V~50Hz
Príkon: 8W
Príkon vkľudovom stave: <1,0W
Krytie IP: IP65
Trieda ochrany: ll.
Svetelný zdroj: 18LED
Svetelný tok: 55lm
Samostatnosť: 3h
Batéria: NiCd (3,6V 1200mAh)
Doba dobíjanie: 3-24h
Prevádzková teplota: -5°C~ 40°C
Hmotnosť: 470g
Inštalácia
Upozornenie
Pred použitím výrobok a príslušenstvo skontrolujte, ak je jeho akákoľvek
časť poškodená, nepoužívajte ho. Pred každou manipuláciou sa uistite, že
je elektrický prívod odpojený. V prípade poruchy svietidlo neopravujte ani
nerozoberajte. Pokiaľ svietidlo nedosahuje predpísanej samostatnosti,
musí byť vymenená batéria. Dátum inštalácie zaznamenajte do
príslušného protokolu. Pri zapájaní batérie ku svietidlu dbajte na správnu
polaritu batérie. Po inštalácii je potrebné nechať batériu nabiť do
plného stavu. Životnosť batérie môže byť znížená prevádzkou v príliš
nízkych teplotách alebo vysokých teplotách a nevhodnými spôsobmi
nabíjania. LED nie sú vymenitelné.
Nedodržanie akejkoľvek inštrukcie uvedenej v návode môže spôsobiť
škodu na zdraví a majetku.
NÁVOD NA POUŽITIE
MODEL: LXE-1803-CC
Núdzové LED svietidlo
FENIX
UM_FENIX_110629
Testovanie
Testovanie by malo byť vykonané v dobe, keď je najmenej narušená funkčnosť a účel celého systému núdzového
osvetlenia.
Testovanie vykonávajte pravidelne, v intervale a v súlade s príslušnými normami a predpismi, najmenej raz za tri mesiace.
Urobte záznam o každom vykonanom teste.
Pri testovaní sledujte stav LED indikátora (dobíjania batérie) a svetelného zdroja.
1x denne: kontrola LED indikátora, nabíjanie batérie
1x mesačne: krátka kontrola funkčnosti batérie a svetelného zdroja pri odpojení el. obvodu.
1x ročne: záťažová skúška úplnej funkčnosti batérie po dobu samostatnosti, kontrola samostatnosti, kontrola batérie a
svetelného zdroja.
Funkcia
Počas bežnej prevádzky svieti len kontrolná LED, ktorá signalizuje dobíjanie batérie.
Pri výpadku napájania sa svietidlo rozsvieti a je prevádzkované z batérie min. po dobu autonómie alebo do úplného vybitia
batérie.
Po skončení výpadku napájania je automaticky obnovená prevádzka.
Svietidlo je určené pre zaistenie osvetlenia v prípade výpadku el. energie.
Typ LXE-1803-C je vybavené kombinovanou funkciou, môže byť použité aj ako svietidlo k bežnému používaniu.
Technické údaje sa môžu zmeniť bez predchodzieho upozornenia.Všetky práva vyhradené.
1 2 3 45 7
230V~50Hz
6
PRIECHODKA
L´ (ACL2)
L (ACL1)
N (ACLN)
264mm 52mm
100mm
200mm

If the product is mechanically damaged or connected unprofessionally guarantee cannot be allowed.
Before using or installing the light xture, kindly read the instructions and follow safety rules.
Installation should be provided by qualied person or company.
Thank you for choosing the item of company PANLUX s.r.o.
Technical datas
Input voltage: 230V~50Hz
Power: 8W
Power in standby mode: <1,0W
Protection IP: IP65
Class of protection: ll.
Lighting source: 18LED
Intensity: 55lm
Autonomy: 3h
Battery: NiCd (3,6V 1200mAh)
Time of recharge: 3-24h
Operating temperature: -5°C~ 40°C
Weight: 470g
Installation
Notice
Before using, check the product and make sure there is no damage,
otherwise do not use it. Before installation make sure that the power
cable is disconnected. In case of damage do not repair or disassemble
the product. If the lamp does not reach the prescribed value of
autonomy, battery must be replaced. Note date of installation in the
operating diary. By connecting battery to the lamp, take notice of
correct polarity. After installation charge the battery to maximum.
Eective life of battery can be lowered by operating at too
low/high temperatures and incorrect way of charging.
LED are not replacable.
Infringement of any instruction mentioned in instruction manual can
cause harm to health or property.
INSTRUCTIONS
MODEL: LXE-1803-CC
Emergency LED lighting
FENIX
UM_FENIX_110629
Technical data can be changed without previous notice.All right reserved.
Testing
Testing should be made in a time, when the functionality and purpose of the whole emergency lighting system is aected
minimally.
Testing should be made regularly and in conformity with relevant regulations and laws. Make a note about each test in the
operating diary. During the testing watch the status of LED indicator (recharging of the battery), light source and lamp
autonomy.
1x day: test of the LED indicator, recharging of the battery
1x month: short function test of the battery and lighting source after disconnecting the mains supply.
1x year: full functionality test from battery by the time of autonomy, inspection of the autonomy, inspection of the battery
and light source.
Application
At regular operation lights only LED control light that signals recharging of the battery.
By outage of mains supply the lamp turns ON and stays ON minimally for the time of autonomy or till discharging of the
battery.
After elimination the outage, regular operation will be restored automatically.
The lamp is designed to secure light in case of mains supply outage.
Type LXE-1803-CC is equipped with combined function and may be used as an regular lamp.
1 2 3 45 7
230V~50Hz
6
CABLE GLAND
L´ (ACL2)
L (ACL1)
N (ACLN)
264mm 52mm
100mm
200mm

Bei einer mechanischen Beschädigung und laienhaften Manipulation kann man keine Garantie erkennen.
Vor einer Benutzung des Produkts, bitte lesen Sie die Gebrauchsanweisung und berücksichtigen Sie
Sicherheitsweisungen.
Lasen Sie die Installation für eine Person oder Fachrma.
Vielen Dank für Ihren Ankauf von der Firma PANLUX s.r.o.
Technische Daten
Eingangsspannung: 230V~50Hz
Leistungsaufnahme: 8W
Eigenverbrauch: <1,0W
Schutzart IP: IP65
Schutzklasse: ll.
Leuchtmittel: 18LED
Lichtstrom: 55lm
Autonomie: 3St.
Batterie: NiCd (3,6V 1200mAh)
Auadungszeit: 3-24St.
Betriebstemperatur: -5°C~ 40°C
Gewicht: 470g
Installation
Hinweise
Überprüfen Sie das Produkt vor dem Gebrauch. Falls irgendwelcher
Bestandteil beschädigt ist, benutzen Sie das Produkt nicht. Bei jeder
Manipulation schalten Sie vom dem elektrischem Strom aus.
Im Fall des Defekts weder nehmen Sie die Leuchte auseinander noch
reparieren Sie die Leuchte. Falls die Leuchte die vorgeschriebene
Autonomie nicht erreicht, müssen Sie die Batterie eintauschen.
NotierenSiedasInstallationsdatuminsProtokoll.AchtenSieaufdie richtige
Polarität bei der Einschaltung von der Batterie. Es ist nötig die Batterie
nach der Installation voll laden. Der Betrieb bei der zu niedrigen
oder zu hohen Temperatur oder die ungeeignete Auadung können
die Batterielebensdauer vermindern. LED sind nicht austauschbar.
Eine Nichtbeachtung irgendwelcher hier besagten Instruktion kann zu
einer Gesundheitsschädigung oder Vermögensbeschädigung führen.
GEBRAUCHSANWEISUNG
MODEL: LXE-1803-CC
LED Notleuchte
FENIX
UM_FENIX_110629Technische Daten können sich ohne vorheriges Hinweis verändern.
Alle Rechte vorbehalten.
Prüfung
Prüfen Sie die Leuchte, wenn die Funktionsfähigkeit der Notleuchte mindestens gestört wird.
Prüfen Sie die Notleuchte regelmäßig und im Einklang mit angehörigen Normen.
Schreiben Sie ins Protokoll jeden ausgeführten Test auf.
Bei der Testierung betrachten Sie den LED-Indikator (Auadung der Batterie), das Leuchtmittel und die Autonomie
der Notleuchte.
Täglich: eine Kontrolle des LED-Indikators und der Auadung der Batterie
Monatlich: kurze Kontrolle der Batterie- und Leuchtmittelfunktionsfähigkeit bei Freischaltung
Jährlich: volle Funktionsprüfung von der Autonomie der Batterie, eine Kontrolle der Autonomie, Batterie und
des Leuchtmittels
Funktion
Es scheint nur ein LED-Indikator bei dem gewöhnlichen Betrieb.
Diese LED zeigt, dass die Batterie sich auf lädt.
Die Leuchte beginnt bei einem Stromausfall zu leuchten und sie bleibt für Zeit der Autonomie oder für Zeit
der Batterieentladung leuchten.
Nach dem Stromausfall wird der gewöhnliche Betrieb automatisch wieder aufgenommen.
Die Leuchte ist bestimmt für Sicherung des Lichts im Fall des Stromausfalls.
Der Typ LXE-1803-CC ist mit der kombinierten Funktion ausgestattet. Es kann wie eine geläuge Leuchte verwendet
werden.
1 2 3 45 7
230V~50Hz
6
KABELDURCHFÜHRUNG
L´ (ACL2)
L (ACL1)
N (ACLN)
264mm 52mm
100mm
200mm

Función
En régimen de orden luce solo la LED de control, que señala cargando de batería.
Encorte decorrienteselaluminariaenciendeypermaneceencendidasegúnla autonomía ohastadescargandode la batería.
Despues nalización del corto de corriente se reintegrará régimen de orden.
Lámpara de emergencia esta intentada para iluminación en el caso de corto de corriente.
Typo LXE-1803-CC esta equipado con funcciones combinados y se puede utilizar como luminal de orden
Si el producto esta averiado mechanicamente o conectado malamente, la garantía no estará aceptada.
Antes de utilización de la luminaria, lea las instrucciones y sique medidas de precaution.
Encomende la montaje a la persona o companía qualicada.
Gracias, que Usted se ha comprado el producto de companía PANLUX s.r.o.
Datos técnicos
Voltaje: 230V~50Hz
Wattaje: 8W
Consumo en standby mode: <1,0W
Protecciòn IP: IP65
Clase de protecciòn: II.
Lámpara: 18LED
Luminosidad: 55lm
Autonomía: 3h
Batería: NiCd (3,6V 1200mAh)
Tiempo de carga: 3-24h
Temperativa operativa: -5°C~ 40°C
Peso: 470g
Instalación
Aviso
Antes de la instalación se asegure, que la luminaria no esta
averiada. En el caso de avería, no la use, repare ni desmonte.
Desconecte el corriente electrico antes de la instalación o calquier
manipulación con la luminaria. Si la lámpara no obtiene la autonomía
de ordenanza, hay que cambiar la batería. La fecha de instalación hay
que estar apuntada en diario de servicio. Durante la conexión de la
batería, tiene quidado con la polaridad. Despues de instalación hay que
cargar la batería hasta estado lleno. La duración de batería se puede
reducir en el caso de temperatura muy baja/alta o mala manera de carga.
No es possible cambiar LED.
Falta de cualquier instruccion puede causar quebranto de la salud o
propriedad.
INSTRUCCIONES
MODEL: LXE-1803-CC
LED lámpara de emergencia
FENIX
UM_FENIX_110629
Datos técnicos se pueden cambiar sin previo aviso.
Todos los derechos reservados.
Testadura
Hay que testar la lámpara en el tiempo, cuando la funcción del system esta alterada al menos.
Hay que testar la lámpara regularmente y acordamante con normas y prescipciones competentes.
Hay que levantar notas sobre cada test en diario de servicio.
Durante la testadura observe el estado de LED indicador (carga de batería), lámpara uorescente y autonomía.
Una vez en día: revisión de LED indicador, carga de batería
Una vez en mes: revisión corta de funcionalidad de batería y lámpara durante desconexión de corriente electrica.
Una vez en año: revisión completa de funcionalidad de batería durante el tiempo de autonomía, revisión de autonomía,
batería y lámpara uoresctente.
1 2 3 45 7
230V~50Hz
6
MANGUITO
L´ (ACL2)
L (ACL1)
N (ACLN)
264mm 52mm
100mm
200mm
