Parkside PNTS 250 A1 User manual

IAN 275344
LIXADORA A SECO/MOLHADO
Tradução do manual de instruções original
NASS-/TROCKENSCHLEIFER
Originalbetriebsanleitung
WET/DRY GRINDER
Translation of the original instructions
NAT-/DROOGSLIJPMACHINE
Vertaling van de originele gebruiksaanwijzing
TOURET À MEULER HUMIDE/SEC
Traduction des instructions d‘origine
NASS-/TROCKENSCHLEIFER / WET / DRY GRINDER/
TOURET À MEULER HUMIDE/SEC PNTS 250 A1
LIJADORA EN HÚMEDO Y SECO
Traducción del manual de instrucciones original
BRUSKA NA SUCHÉ A MOKRÉ BROUŠENÍ
Překlad originálního provozního návodu
275344_par_Nass-Trockenschleifer_cover_OS.indd 2 08.06.16 13:12

DE / AT / CH Originalbetriebsanleitung Seite 5
GB / IE Translation of the original instructions Page 23
FR / BE Traduction des instructions d‘origine Page 39
NL / BE Vertaling van de originele gebruiksaanwijzing Pagina 57
CZ Překlad originálního provozního návodu Strana 74
ES Traducción del manual de instrucciones original Página 90
PT Tradução do manual de instruções original Página 107
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen
Funktionen des Gerätes vertraut.
Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of the
device.
Avant de lire le mode d‘emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite avec
toutes les fonctions de l‘appareil.
Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het
apparaat.
Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.
Antes de empezar a leer abra la página que contiene las imágenes y, en seguida, familiarícese con todas
las funciones del dispositivo.
Antes de começar a ler abra na página com as imagens e, de seguida, familiarize-se com todas as
funções do aparelho.
275344_par_Nass-Trockenschleifer_cover_OS.indd 3 08.06.16 13:12

1
4
5
78911 1012 6
32
13
7 6
6
5
14 15
16
17 2120
3
18 19
2

22
5
23
24
24
4
23 22
5
25
9
11
10
13
13

DE AT CH
5
Inhalt
Einleitung.....................................5
Bestimmungsgemäße
Verwendung ................................5
Allgemeine Beschreibung .............6
Lieferumfang....................................6
Funktionsbeschreibung......................6
Übersicht ........................................6
Technische Daten.......................... 7
Sicherheitshinweise...................... 8
Symbole und Bildzeichen..................8
Allgemeine Sicherheitshinweise für
Elektrowerkzeuge.............................9
Weiterführende Sicherheitshinweise...11
Restrisiken.....................................12
Montage .................................... 12
Werkstückauagen montieren/
einstellen.......................................13
Funkenschutz montieren/einstellen....13
Gerät auf Arbeitstisch verschrauben...13
Wasser in den Wassertank einfüllen ..13
Bedienung .................................14
Ein- und Ausschalten.......................14
Schleifen mit der Trocken-
schleifscheibe ................................15
Schleifen mit der Nassschleifscheibe..15
Schleifscheiben wechseln................15
Reinigung und Wartung .............17
Reinigung .....................................17
Allgemeine Wartungsarbeiten .........17
Lagerung ...................................17
Entsorgung/Umweltschutz ..........18
Ersatzteile/Zubehör ...................18
Fehlersuche................................19
Garantie ....................................20
Reparatur-Service ......................21
Service-Center............................ 21
Importeur .................................. 21
Original EG-Konformitäts-
erklärung ................................125
Einleitung
Herzlichen Glückwunsch zum Kauf Ihres
neuen Gerätes. Sie haben sich damit für
ein hochwertiges Gerät entschieden.
Dieses Gerät wurde während der Produkti-
on auf Qualität geprüft und einer Endkon-
trolle unterzogen. Die Funktionsfähigkeit
Ihres Gerätes ist somit sichergestellt.
Die Betriebsanleitung ist Bestandteil
dieses Gerätes. Sie enthält wichtige
Hinweise für Sicherheit, Gebrauch
und Entsorgung. Machen Sie sich
vor der Benutzung des Gerätes mit
allen Bedien- und Sicherheitshin-
weisen vertraut. Benutzen Sie das
Gerät nur wie beschrieben und für
die angegebenen Einsatzbereiche.
Bewahren Sie die Betriebsanleitung
gut auf und händigen Sie alle Unter-
lagen bei Weitergabe des Gerätes
an Dritte mit aus.
Bestimmungsgemäße
Verwendung
Der Nass-/Trockenschleifer ist zum Schär-
fen von Werkzeugen (z.B. Messern,
Scheren, Meißeln) und zum Entgraten und
Schleifen von kleineren Werkstücken aus
Metall geeignet.
Für alle anderen Anwendungsarten
(z.B.Schleifen mit nicht geeigneten
Schleifwerkzeugen, Schleifen gesundheits-
gefährdender Materialien wie Asbest) ist
das Gerät nicht vorgesehen.
Das Gerät ist für den Einsatz im Heimwer-
kerbereich bestimmt. Es wurde nicht für
den gewerblichen Dauereinsatz konzipiert.
Das Gerät ist zum Gebrauch durch Er-
wachsene bestimmt. Jugendliche über
16Jahre dürfen das Gerät nur unter Auf-
sicht benutzen.

DE AT CH
6
Der Hersteller haftet nicht für Schäden, die
durch bestimmungswidrigen Gebrauch
oder falsche Bedienung verursacht wurden.
Allgemeine
Beschreibung

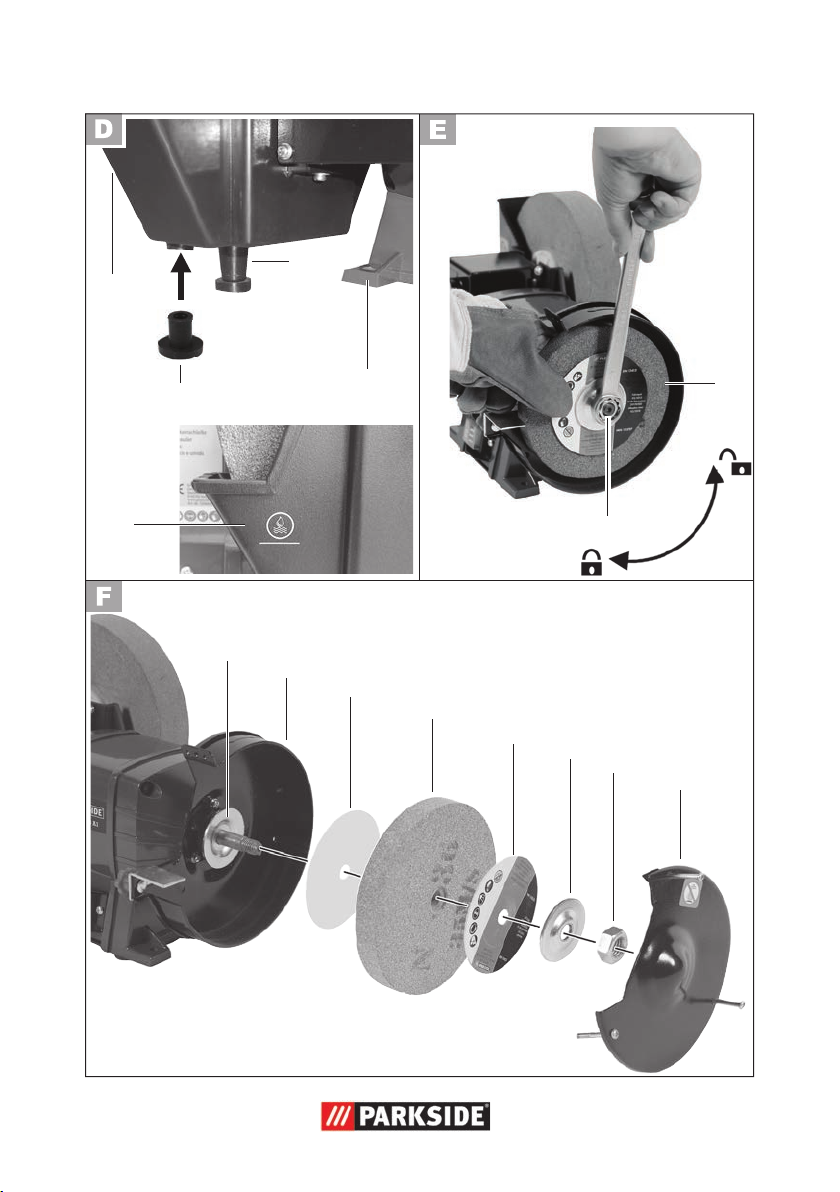

Die Abbildung der wichtigsten
Funktionsteile nden Sie auf
der vorderen und hinteren Aus-
klappseite.
Lieferumfang
Packen Sie das Gerät aus und kontrollieren
Sie, ob es vollständig ist. Entsorgen Sie das
Verpackungsmaterial ordnungsgemäß.
• Gerät mit vormontierten Schleifscheiben
• Funkenschutz
• Montagematerial zur Befestigung des
Funkenschutzes am Gerät
- Justierschraube inkl. Unterlegscheibe
und Federrring, Mutter
• Werkstückauage
• Montagematerial zur Befestigung der
Werkstückauage am Gerät
- Sternmutter, Unterlegscheibe, Zahn-
scheibe und Schraube
• Gummiverschluss für Wasserbehälter
• Betriebsanleitung
Funktionsbeschreibung
Der Nass-/Trockenschleifer ist ein Kombi-
gerät, ausgestattet mit einer Trockenschleif-
scheibe und einer Nassschleifscheibe mit
unterschiedlicher Körnung für den Grob-
und Feinschliff. Zum Schutz des Anwenders
ist das Gerät mit Funkenschutz und Schutz-
hauben versehen.
Die Funktion der Bedienteile entnehmen Sie
bitte den nachfolgenden Beschreibungen.

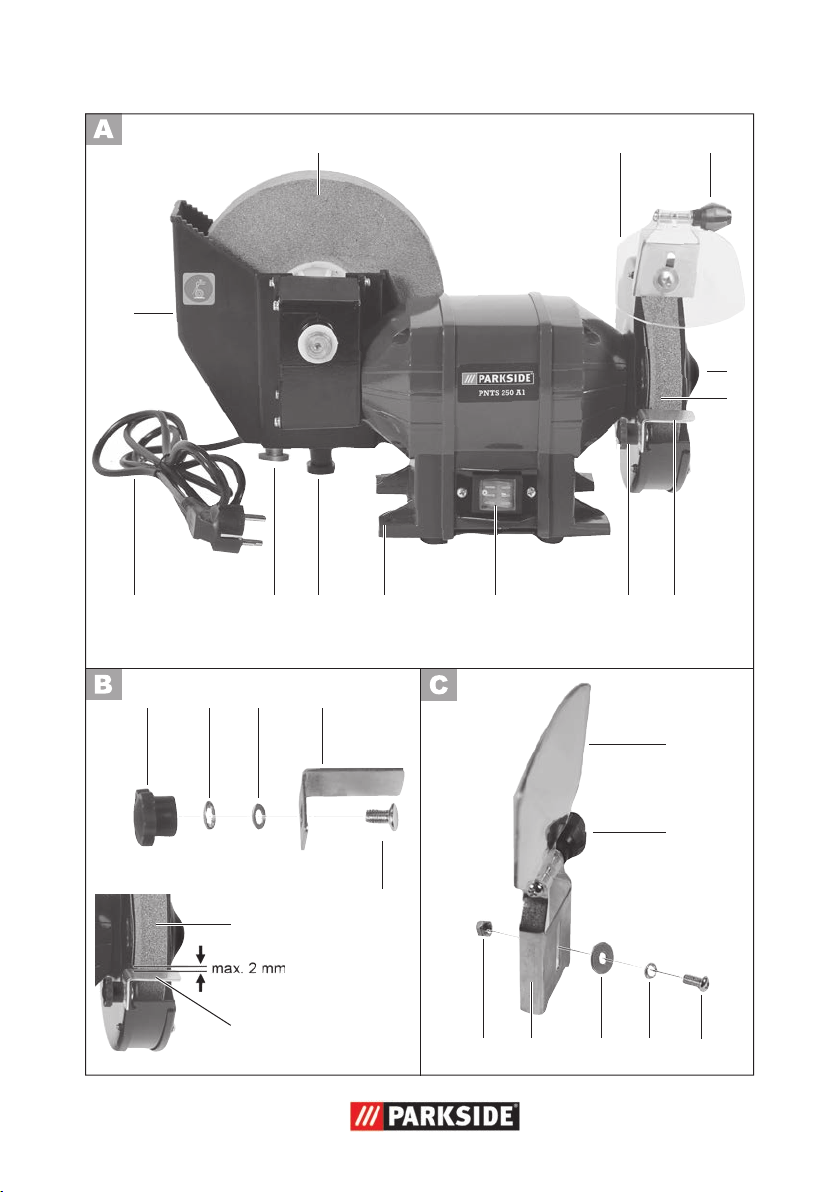

Übersicht
1 Nassschleifscheibe
2 Funkenschutz
3 Justiermutter für Funkenschutz
4 Schleifscheiben-Abdeckung
5 Trockenschleifscheibe
6 Werkstückauage
7 Sternmutter zur Montage/Justie-
rung der Werkstückauage
8 Ein-/Ausschalter
9 Bohrungen für Tischmontage
10 Gummifuß (Wasserbehälter)
11 Gummiverschluss für Wasserbe-
hälter
12 Netzkabel
13 Wasserbehälter
14 Zahnscheibe
15 Unterlegscheibe
16 Befestigungsschraube für
Werkstückauage
17 Mutter
18 Funkenschutzhalter
19 Unterlegscheibe
20 Federring
21 Justierschraube für Funkenschutz-
halterung
22 Schleifscheiben-Mutter
23 Spannansch
24 Zwischenlagen aus Pappe
25 Schutzhaube für
Trockenschleifscheibe
26 Unterlegscheibe
27 Spannansch aus Kunststoff
28 Spannansch aus Kunststoff
29 Getriebegehäuse

DE AT CH
7
Technische Daten
Nenneingangsspannung ...230 V~, 50 Hz
Leistungsaufnahme ..................... 250 W
(S2 30 min)*
Schutzklasse......................................... I
Schutzart........................................ IP20
Drehzahl n
Nassschleifscheibe...........ca. 128 min-1
Trockenschleifscheibe......ca. 2950 min-1
Gewicht (incl. Zubehör) ...........ca. 8,6 kg
Schalldruckpegel
(LpA).....................63 dB (A); KpA= 3 dB
Schallleistungspegel
(LWA) .................... 76 dB(A); KWA= 3 dB
Schwingungsgesamtwert (ah).... 2,5 m/s2
Nassschleifscheibe
Außendurchmesser.............. Ø 200 mm
Bohrung............................... Ø 20 mm
Dicke.......................................40 mm
Körnung.........................................80
Drehzahl n0................ max. 3820 min-1
Arbeitsgeschwindigkeit ..... max. 40 m/s
Trockenschleifscheibe
Außendurchmesser.............. Ø 150 mm
Bohrung............................ Ø 12,7 mm
Dicke.......................................20 mm
Körnung.........................................36
Drehzahl n0................ max. 4500 min-1
Arbeitsgeschwindigkeit ..... max. 35 m/s
* Auf die untunterbrochene Betriebsdauer von
30 Minuten erfolgt eine Ruhepause, bis die
Gerätetemperatur weniger als 2 K (2°C) von
der Raumtemperatur abweicht.
Lärm- und Vibrationswerte wurden entspre-
chend den in der Konformitätserklärung
genannten Normen und Bestimmungen
ermittelt.
Technische und optische Veränderungen
können im Zuge der Weiterentwicklung
ohne Ankündigung vorgenommen werden.
Alle Maße, Hinweise und Angaben dieser
sind deshalb ohne Gewähr. Rechtsansprü-
che, die aufgrund der Betriebsanleitung
gestellt werden, können daher nicht geltend
gemacht werden.
Der angegebene Schwingungsemissions-
wert ist nach einem genormten Prüfver-
fahren gemessen worden und kann zum
Vergleich eines Elektrowerkzeugs mit einem
anderen verwendet werden.
Der angegebene Schwingungsemissi-
onswert kann auch zu einer einleitenden
Einschätzung der Aussetzung verwendet
werden.
Warnung:
Der Schwingungsemissionswert
kann sich während der tatsächli-
chen Benutzung des Elektrowerk-
zeugs von dem Angabewert unter-
scheiden, abhängig von der Art und
Weise, in der das Elektrowerkzeug
verwendet wird.
Es besteht die Notwendigkeit, Si-
cherheitsmaßnahmen zum Schutz
des Bedieners festzulegen, die auf
einer Abschätzung der Aussetzung
während der tatsächlichen Benut-
zungsbedingungen beruhen (hierbei
sind alle Anteile des Betriebszyklus
zu berücksichtigen, beispielsweise
Zeiten, in denen das Elektrowerk-
zeug abgeschaltet ist, und solche,
in denen es zwar eingeschaltet ist,
aber ohne Belastung läuft).

DE AT CH
8
Bildzeichen auf dem Gerät:
Achtung!
Verletzungsgefahr durch sich dre-
hendes Werkzeug! Halten Sie Ihre
Hände fern.
Gefahr durch elektrischen Schlag!
Ziehen Sie vor Wartungs- und Re-
paraturarbeiten den Netzstecker
aus der Steckdose.
Betriebsanleitung lesen.
Tragen Sie Augenschutz.
Tragen Sie Gehörschutz.
Tragen Sie einen Atemschutz.
Gefahr durch Schnittverletzungen!
Tragen Sie schnittsichere Hand-
schuhe.
Schleifscheibe nur trocken
verwenden.
Schleifscheibe nur mit Wasser
verwenden.
Elektrogeräte gehören nicht in den
Hausmüll.
Weitere Bildzeichen auf den
Schleifscheiben:
Keine defekte Schleifscheibe
einsetzen.
Sicherheitshinweise
ACHTUNG!
Beim Gebrauch von Elektrowerk-
zeugen sind zum Schutz gegen
elektrischen Schlag, Verletzungs-
und Brandgefahr folgende grund-
sätzliche Sicherheitsmaßnahmen zu
beachten.
Lesen Sie alle diese Hinweise,
bevor Sie dieses Elektrowerkzeug
benutzen, und bewahren Sie die
Sicherheitshinweise gut auf.
Symbole und Bildzeichen
Symbole in der Betriebsanleitung:
Gefahrenzeichen mit Anga-
ben zur Verhütung von Perso-
nen- oder Sachschäden.
Gebotszeichen (anstelle des Ausru-
fungszeichens ist das Gebot erläu-
tert) mit Angaben zur Verhütung von
Schäden.
Hinweiszeichen mit Informationen
zum besseren Umgang mit dem Ge-
rät.

DE AT CH
9
Allgemeine Sicherheitshin-
weise für Elektrowerkzeuge
Der in den Sicherheitshinweisen verwen-
dete Begriff „Elektrowerkzeug“ bezieht
sich auf netzbetriebene Elektrowerkzeuge
(mit Netzkabel) und auf akkubetriebene
Elektrowerkzeuge (ohne Netzkabel).
Sicheres Arbeiten:
• Halten Sie Ihren Arbeitsbereich
in Ordnung.
Unordnung im Arbeitsbereich kann Un-
fälle zur Folge haben.
• Berücksichtigen Sie Umgebungs-
einüsse.
- Setzen Sie Elektrowerkzeuge nicht
dem Regen aus.
- Benutzen Sie Elektrowerkzeuge nicht
in feuchter oder nasser Umgebung.
Das Eindringen von Wasser in ein
Elektrowerkzeug erhöht das Risiko
eines elektrischen Schlages.
- Sorgen Sie für gute Beleuchtung des
Arbeitsplatzes.
- Benutzen Sie Elektrowerkzeuge nicht,
wo Brand- oder Explosionsgefahr be-
steht. Elektrowerkzeuge erzeugen Fun-
ken, die den Staub oder die Dämpfe
entzünden können.
• Schützen Sie sich vor elektri-
schem Schlag.
Vermeiden Sie Körperberührung mit ge-
erdeten Teilen (z.B. Rohren, Radiatoren,
Elektroherden, Kühlgeräten).
• Halten Sie andere Personen fern.
Lassen Sie andere Personen, insbeson-
dere Kinder, nicht das Elektrowerkzeug
oder das Kabel berühren. Halten Sie sie
von Ihrem Arbeitsbereich fern.
• Bewahren Sie unbenutzte
Elektrowerkzeuge sicher auf.
Unbenutzte Elektrowerkzeuge sind an
einem trockenen, hochgelegenen oder
abgeschlossenen Ort, außerhalb der
Reichweite von Kindern, abzulegen. Es
besteht Verletzungsgefahr.
• Überlasten Sie Ihr Elektrowerk-
zeug nicht.
Sie arbeiten besser und sicherer im an-
gegebenen Leistungsbereich.
• Benutzen Sie das richtige
Elektrowerkzeug.
- Verwenden Sie keine leistungsschwa-
chen Maschinen für schwere Arbeiten.
- Benutzen Sie das Elektrowerkzeug
nicht für solche Zwecke, für die es
nicht vorgesehen ist. Benutzen Sie
zum Beispiel keine Handkreissäge
zum Schneiden von Baumästen oder
Holzscheiten.
Der Gebrauch von Elektrowerkzeugen
für andere als die vorgesehenen Anwen-
dungen kann zu gefährlichen Situatio-
nen führen.
• Tragen Sie geeignete Arbeitsklei-
dung.
- Tragen Sie keine weite Kleidung oder
Schmuck, sie können von bewegli-
chen Teilen erfasst werden.
- Bei Arbeiten im Freien ist rutschfestes
Schuhwerk empfehlenswert.
- Tragen Sie bei langen Haaren ein
Haarnetz.
• Benutzen Sie Schutzausrüstung.
- Tragen Sie eine Schutzbrille. Bei
Nichtbeachtung können Augenverlet-
zungen durch Funken oder Schleifpar-
tikel entstehen.
- Verwenden Sie bei stauberzeugenden
Arbeiten eine Atemmaske.
• Schließen Sie die Staubabsaug-
Einrichtung an.
Falls Anschlüsse zur Staubabsaugung
und Auffangeinrichtung vorhanden sind,
überzeugen Sie sich, dass diese ange-
schlossen und richtig benutzt werden.
• Verwenden Sie das Kabel nicht

DE AT CH
10
für Zwecke, für die es nicht be-
stimmt ist.
Benutzen Sie das Kabel nicht, um den
Netzstecker aus der Steckdose zu zie-
hen. Schützen Sie das Kabel vor Hitze,
Öl und scharfen Kanten. Beschädigte
oder verwickelte Kabel erhöhen das Risi-
ko eines elektrischen Schlages.
• Sichern Sie das Werkstück.
Benutzen Sie Spannvorrichtungen oder
einen Schraubstock, um das Werkstück
festzuhalten. Es ist damit sicherer gehal-
ten als mit Ihrer Hand.
• Vermeiden Sie abnormale Kör-
perhaltung.
Sorgen Sie für sicheren Stand und halten
Sie jederzeit das Gleichgewicht.
Dadurch können Sie das Elektrowerk-
zeug in unerwarteten Situationen besser
kontrollieren.
• Pegen Sie Ihre Werkzeuge mit
Sorgfalt. Viele Unfälle haben ihre
Ursache in schlecht gewarteten Elektro-
werkzeugen.
- Halten Sie die Schneidwerkzeuge
scharf und sauber, um besser und si-
cherer arbeiten zu können.
- Befolgen Sie die Hinweise zur Schmie-
rung und zum Werkzeugwechsel.
- Kontrollieren Sie regelmäßig das
Netzkabel des Elektrowerkzeugs und
lassen Sie dieses bei Beschädigung
von einem anerkannten Fachmann
erneuern.
- Kontrollieren Sie Verlängerungslei-
tungen regelmäßig und ersetzen Sie
diese, wenn sie beschädigt sind.
- Halten Sie die Handgriffe trocken,
sauber und frei von Öl und Fett.
• Ziehen Sie den Netzstecker aus
der Steckdose bei Nichtgebrauch
des Elektrowerkzeugs, vor der Wartung
und beim Wechsel von Werkzeugen.
Diese Vorsichtsmaßnahme verhindert
den unbeabsichtigten Start des Elektro-
werkzeuges.
• Lassen Sie keine Werkzeug-
schlüssel stecken.
Überprüfen Sie vor dem Einschalten,
dass Schlüssel und Einstellwerkzeuge
entfernt sind.
Ein Werkzeug oder Schlüssel, der sich
in einem drehenden Geräteteil bendet,
kann zu Verletzungen führen.
• Vermeiden Sie unbeabsichtigten
Anlauf.
Vergewissern Sie sich, dass der Schal-
ter beim Einstecken des Steckers in die
Steckdose ausgeschaltet ist.
• Benutzen Sie Verlängerungska-
bel für den Außenbereich.
Verwenden Sie im Freien nur dafür zuge-
lassene und entsprechend gekennzeich-
nete Verlängerungskabel.
• Seien Sie aufmerksam.
Achten Sie darauf, was Sie tun, und ge-
hen Sie mit Vernunft an die Arbeit. Benut-
zen Sie das Elektrowerkzeug nicht, wenn
Sie unkonzentriert sind. Ein Moment
der Unachtsamkeit beim Gebrauch des
Elektrowerkzeuges kann zu ernsthaften
Verletzungen führen.
• Überprüfen Sie das Elektrowerk-
zeug auf eventuelle Beschädi-
gungen.
Damit wird sichergestellt, dass die Si-
cherheit des Elektrowerkzeuges erhalten
bleibt.
- Vor weiterem Gebrauch des Elek-
trowerkzeugs müssen Schutzvorrich-
tungen oder leicht beschädigte Teile
sorgfältig auf ihre einwandfreie und
bestimmungsgemäße Funktion unter-
sucht werden.
- Überprüfen Sie, ob die beweglichen
Teile einwandfrei funktionieren und
nicht klemmen oder ob Teile beschä-
digt sind. Sämtliche Teile müssen

DE AT CH
11
richtig montiert sein und alle Bedin-
gungen erfüllen, um den einwandfrei-
en Betrieb des Elektrowerkzeugs zu
gewährleisten.
- Beschädigte Schutzvorrichtungen
und Teile müssen bestimmungsgemäß
durch eine anerkannte Fachwerkstatt
repariert oder ausgewechselt werden,
soweit nichts anderes in der Betriebs-
anleitung angegeben ist.
- Benutzen Sie keine Elektrowerkzeuge,
bei denen sich der Schalter nicht ein-
und ausschalten lässt. Beschädigte
Schalter müssen bei einer Kunden-
dienstwerkstatt ersetzt werden.
• Achtung!
Der Gebrauch anderer Einsatzwerkzeu-
ge und anderen Zubehörs kann eine
Verletzungsgefahr für Sie bedeuten.
• Lassen Sie Ihr Elektrowerkzeug
durch eine Elektrofachkraft re-
parieren. Dieses Elektrowerkzeug ent-
spricht den einschlägigen Sicherheitsbe-
stimmungen. Reparaturen dürfen nur von
einer Fachwerkstatt ausgeführt werden,
indem Originalersatzteile verwendet
werden; andernfalls können Unfälle für
den Benutzer entstehen.
Weiterführende
Sicherheitshinweise
• Schließen Sie das Gerät nur an eine
Steckdose mit Fehlerstrom-Schutzeinrich-
tung (FI-Schalter) mit einem Bemessungs-
fehlerstrom von nicht mehr als 30mA
an.
• Halten Sie Netzkabel und Verlänge-
rungskabel von der Schleifscheibe fern.
Ziehen Sie bei Beschädigung oder Durch-
schneiden sofort den Netzstecker aus
der Steckdose. Berühren Sie die Leitung
nicht, bevor sie vom Netz getrennt ist. Es
besteht Gefahr durch elektrischen Schlag.
• Der Austausch des Steckers oder der
Anschlussleitung ist immer vom Hersteller
des Elektrowerkzeugs oder seinem Kun-
dendienst auszuführen, um Gefährdun-
gen zu vermeiden.
• Schalten Sie das Gerät erst ein, wenn es
sicher auf der Arbeitsäche montiert ist.
• Zu Ihrer eigenen Sicherheit, benutzen
Sie nur Zubehör und Zusatzgeräte, die
in der Betriebsanleitung angegeben
oder vom Werkzeug-Hersteller empfoh-
len oder angegeben werden.
• Verwenden Sie nur vom Hersteller emp-
fohlene Schleifwerkzeuge. Verwenden
Sie keine Sägeblätter. Vergewissern Sie
sich, dass die Maße zum Gerät passen.
• Verwenden Sie nur Schleifscheiben,
deren aufgedruckte Drehzahl mindestens
so hoch ist wie die auf dem Typenschild
des Gerätes angegebene Drehzahl.
• Unterziehen Sie die Schleifscheibe vor
dem Gebrauch einer Sichtprüfung. Ver-
wenden Sie keine beschädigten oder
verformten Schleifscheiben. Wechseln Sie
eine abgenutzte Schleifscheibe aus.
• Betreiben Sie das Gerät niemals ohne
Funkenschutz oder Schutzhauben.
Stellen Sie den Funkenschutz periodisch
nach, um den Verschleiß der Schleifschei-
be auszugleichen (Abstand max. 2mm).
• Wechseln Sie die Schleifscheibe spätes-
tens aus, wenn der Funkenschutz und die
Werkstückauage nicht mehr auf einen
Abstand von max. 2mm nachgestellt
werden kann.
• Achten Sie darauf, dass beim Schlei-
fen entstehende Funken keine Gefahr
hervorrufen, z. B. Personen treffen oder
entammbare Substanzen entzünden.
• Tragen Sie beim Schleifen, Bürsten und
Trennen stets eine Schutzbrille, Sicher-
heitshandschuhe, einen Atemschutz und
einen Gehörschutz.
• Halten Sie nie die Finger zwischen

DE AT CH
12
Schleifscheibe und Funkenschutz oder in
die Nähe der Schutzhauben. Es besteht
Gefahr durch Quetschen.
• Die rotierenden Teile des Gerätes kön-
nen aus funktionellen Gründen nicht
abgedeckt werden. Gehen Sie daher
mit Bedacht vor und halten Sie das
Werkstück gut fest, um ein Verrutschen
zu vermeiden, wodurch Ihre Hände mit
der Schleifscheibe in Berührung kom-
men könnten.
• Das Werkstück wird beim Schleifen
heiß. Nicht an der bearbeiteten Stelle
anfassen, lassen Sie es abkühlen. Es
besteht Verbrennungsgefahr. Verwenden
Sie kein Kühlmittel oder ähnliches.
• Arbeiten Sie mit dem Gerät nicht, wenn
Sie müde sind oder nach der Einnahme
von Alkohol oder Tabletten. Legen Sie
immer rechtzeitig eine Arbeitspause ein.
• Schalten Sie das Gerät aus und ziehen
Sie den Netzstecker
- zum Lösen eines blockierten Einsatz-
werkzeuges,
- wenn die Anschlussleitung beschädigt
oder verheddert ist,
- bei ungewöhnlichen Geräuschen.
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauwei-
se und Ausführung dieses Elektrowerkzeugs
auftreten:
a) Lungenschäden, falls kein geeigneter
Atemschutz getragen wird.
b) Gehörschäden, falls kein geeigneter
Gehörschutz getragen wird.
c) Gesundheitsschäden durch
- Berührung der Schleifwerkzeuge im
nicht abgedeckten Bereich;
- Herausschleudern von Teilen aus
Werkstücken oder beschädigten
Schleifscheiben.
d) Gesundheitsschäden, die aus Hand-
Arm-Schwingungen resultieren, falls das
Gerät über einen längeren Zeitraum ver-
wendet wird oder nicht ordnungsgemäß
geführt und gewartet wird.
Warnung! Dieses Elektrowerkzeug
erzeugt während des Betriebs ein
elektromagnetisches Feld. Dieses
Feld kann unter bestimmten Umstän-
den aktive oder passive medizini-
sche Implantate beeinträchtigen.
Um die Gefahr von ernsthaften oder
tödlichen Verletzungen zu verrin-
gern, empfehlen wir Personen mit
medizinischen Implantaten ihren
Arzt und den Hersteller des medizi-
nischen Implantats zu konsultieren,
bevor die Maschine bedient wird.
Montage
Achtung! Verletzungsgefahr!
- Achten Sie darauf, zum Arbeiten
genügend Platz zu haben und
andere Personen nicht zu gefähr-
den.
- Befestigen Sie das Gerät immer
mittels Schrauben ausreichender
Länge und Stärke auf der Ar-
beitsäche, um nicht die Kontrol-
le über das Gerät zu verlieren.
- Vor Inbetriebnahme müssen alle
Abdeckungen und Schutzvorrich-
tungen ordnungsgemäß montiert
sein.
- Ziehen Sie den Netzstecker, be-
vor Sie Einstellungen am Gerät
vornehmen.

DE AT CH
13
Werkstückauagen
montieren/einstellen
1. Schrauben Sie die Werkstückauf-
lage (6) an dem Gerät fest.
Verwenden Sie hierzu die beilie-
gende Schraube (16), Unterleg-
scheibe (15), Zahnscheibe (14)
und Sternmutter (7).
2. Stellen Sie die Werkstückauage
(6) der Trockenschleifscheibe
mit der Sternmutter (7) ein. Der
Abstand zwischen Trockenschleif-
scheibe (5) und Werkstückauf-
lage (6) muss maximal 2mm
betragen.
Stellen Sie die Werkstückauage
periodisch nach, um den Verschleiß
der Schleifscheibe auszugleichen
(Abstand maximal 2mm).
Funkenschutz montieren/
einstellen
1. Schrauben Sie den Funkenschutz-
halter (18) an der Schutzhaube
(25) fest. Verwenden Sie
hierzu die Justierschraube (21)
inkl. Federring und Unterleg-
scheibe (20/19) sowie die Mut-
ter (17).
2. Stellen Sie den Funkenschutzhal-
ter (18) mit der Justierschraube
(21) ein: Der Abstand zwischen
Trockenschleifscheibe ( 5) und
Funkenschutzhalter (18) darf ma-
ximal 2mm betragen.
Stellen Sie den Funkenschutz perio-
disch nach, um den Verschleiß der
Schleifscheibe auszugleichen (Ab-
stand maximal 2mm).
Tragen Sie beim Arbeiten trotz Fun-
kenschutz immer eine Schutzbrille,
um Augenverletzungen zu vermei-
den.
Gerät auf Arbeitstisch
verschrauben
Schrauben Sie das Gerät mit
4Schrauben und Muttern auf der
planen Arbeitsäche fest. Führen
Sie dazu die Schrauben durch die
4Bohrungen (9) am Gerätesockel.
Die Schrauben und Muttern zur
Montage sind nicht im Lieferumfang
enthalten.
Wasser in den Wassertank
einfüllen
1. Stecken Sie den Gummiver-
schluss (11) in die Ablauföffnung
des Wasserbehälters (13).
2. Füllen Sie Wasser bis zur Was-
serstandsmarkierung in den
Wasserbehälter (13) ein.

DE AT CH
14
Bedienung
Achtung! Verletzungsgefahr!
- Ziehen Sie vor allen Arbeiten an
dem Gerät den Netzstecker.
- Verwenden Sie nur vom Herstel-
ler empfohlene Schleifscheiben
und Zubehörteile. Der Gebrauch
anderer Einsatzwerkzeuge und
anderen Zubehörs kann eine Ver-
letzungsgefahr für Sie bedeuten.
- Verwenden Sie nur Schleifwerk-
zeuge, die Angaben tragen
über Hersteller, Art der Bindung,
Abmessung und zulässige Um-
drehungszahl.
- Verwenden Sie nur Schleif-
scheiben, deren aufgedruckte
Drehzahl mindestens so hoch ist
wie die auf dem Typenschild des
Gerätes angegebene Drehzahl.
- Verwenden Sie keine abgebro-
chenen, gesprungenen oder an-
derweitig beschädigten Schleif-
scheiben.
- Betreiben Sie das Gerät niemals
ohne Schutzeinrichtungen.
- Kontrollieren Sie die Schleifschei-
be vor ihrer Verwendung:
Prüfen Sie den Abstand zwi-
schen Funkenschutzhalter und
Schleifscheibe sowie Werkstück-
auage und Schleifscheibe (Ab-
stand maximal 2mm).
- Sobald Funkenschutzhalter und
Werkstückauage nicht mehr auf
max. 2 mm an die Schleifschei-
be herangestellt werden können,
muss die Schleifscheibe ausge-
tauscht werden.
- Schalten Sie das Gerät erst ein,
wenn es sicher auf der Arbeits-
äche montiert ist.
Halten Sie Ihre Hände von
der Schleifscheibe fern, wenn
das Gerät in Betrieb ist. Es
besteht Verletzungsgefahr.
Tragen Sie beim Arbeiten trotz Fun-
kenschutz immer eine Schutzbrille,
um Augenverletzungen zu vermei-
den.
Ein- und Ausschalten
Achten Sie darauf, dass die Span-
nung des Netzanschlusses mit
dem Typenschild am Gerät über-
einstimmt.
Schließen Sie das Gerät an die
Netzspannung an.
1. Zum Einschalten drücken Sie den Ein-
schalter „I“ ( 8), das Gerät läuft an.
2. Zum Ausschalten drücken Sie den
Ausschalter „0“ ( 8), das Gerät
schaltet ab.
Warten Sie nach dem Einschalten ab, bis
das Gerät seine max. Drehzahl erreicht
hat. Beginnen Sie erst dann mit dem
Schleifen.
Die Schleifscheibe läuft nach,
nachdem das Gerät abge-
schaltet wurde. Es besteht
Verletzungsgefahr.
Probelauf:
Führen Sie vor dem ersten Arbeiten und
nach jedem Schleifscheibenwechsel einen
Probelauf von mindestens 1 Minute ohne
Belastung durch. Schalten Sie das Gerät
sofort aus, wenn die Schleifscheibe unrund
läuft, beträchtliche Schwingungen auftreten
oder abnorme Geräusche zu hören sind.

DE AT CH
15
Schleifen mit der
Trockenschleifscheibe
• Legen Sie das Werkstück auf die Werk-
stückauage ( 6) und führen Sie es
langsam im gewünschten Winkel an
die Trockenschleifscheibe ( 5) heran.
• Bewegen Sie das Werkstück leicht hin
und her, um ein optimales Schleifergeb-
nis zu erhalten. Die Trockenschleifschei-
be wird so gleichmäßig abgenutzt.
Lassen Sie das Werkstück zwischen-
durch abkühlen.
• Klappen Sie den Funkenschutz ( 2)
beim Schleifen nach unten, um Verlet-
zungen durch Funkenbildung zu vermei-
den.
Schleifen mit der
Nassschleifscheibe
• Prüfen Sie den Wasserstand im Wasser-
behälter: Die Nassschleifscheibe
(1) soll sich bis zur Wasserstands-
markierung am Wasserbehälter
(13) im Wasser benden.
• Stellen Sie sich vor die Nassschleif-
scheibe ( 1).
• Halten Sie das Werkstück mit beiden
Händen und senken es langsam auf die
Nassschleifscheibe ab.
• Das Werkstück kann auch an den
Zähnen des Wasserbehälters ( 13)
abgestützt werden.
Schleifscheiben wechseln
Hinweise zum Wechseln:
• Betreiben Sie das Gerät niemals
ohne Schutzeinrichtungen.
• Vergewissern Sie sich, dass die
auf der Schleifscheibe ange-
gebene Drehzahl gleich oder
größer als die Bemessungsleer-
laufdrehzahl des Gerätes ist.
• Vergewissern Sie sich, dass die
Maße der Schleifscheibe zum
Gerät passen.
• Benutzen Sie nur einwandfreie
Schleifscheiben (Klangprobe:
Frei an einer Schnur hängende
unbeschädigte Schleifscheiben
haben beim Anschlagen mit Plas-
tikhammer einen klaren Klang).
• Bohren Sie eine zu kleine Auf-
nahmebohrung der Schleifschei-
be nicht nachträglich auf.
• Verwenden Sie keine getrennten
Reduzierbuchsen oder Adapter,
um Schleifscheiben mit großem
Loch passend zu machen.
• Verwenden Sie keine Sägeblätter.
• Zum Aufspannen der Schleif-
werkzeuge dürfen nur die mitge-
lieferten Spannansche verwen-
det werden. Die Zwischenlagen
zwischen Spannansch und
Schleifwerkzeuge müssen aus
elastischen Stoffen z.B. Gummi,
weicher Pappe usw., bestehen.
• Montieren Sie das Gerät nach
dem Schleifscheibenwechsel wie-
der vollständig.
Schalten Sie das Gerät aus und zie-
hen Sie den Netzstecker.
Lassen Sie das Gerät abkühlen.
Tragen Sie beim Schleifscheiben-
wechsel Schutzhandschuhe, um
Schnittverletzungen zu vermeiden.
Trockenschleifscheibe wechseln:
1. Lösen Sie die Befestigungs-
schrauben und nehmen Sie die
Schleifscheiben-Abdeckung (
4) von der Schutzhaube (25) ab.

DE AT CH
16
2. Schrauben Sie die Schleif-
scheiben-Mutter (22) mit einem
Schraubenschlüssel (SW19) ab,
indem Sie die Trockenschleif-
scheibe (5) mit einer behand-
schuhten Hand gegenhalten.
Mutter (Rechtsgewinde) abschrau-
ben: Gegen den Uhrzeigersinn
drehen.
3. Nehmen Sie den Spannansch
(23) und die Trockenschleifschei-
be (5) ab.
4. Setzen Sie die neue Trocken-
schleifscheibe (5) mit den
Zwischenlagen aus Pappe (24)
und den Spannansch (23) auf.
Schrauben Sie die Schleifschei-
ben-Mutter (22) von Hand auf.
Mutter (Rechtsgewinde) auf-
schrauben: Im Uhrzeigersinn
drehen.
5. Ziehen Sie die Schleifscheiben-
Mutter mit einem Schrauben-
schlüssel (SW19) mit mäßiger
Handkraft an.
6. Schrauben Sie die Schleifschei-
ben-Abdeckung (4) an.
7. Stellen Sie den Funkenschutzhal-
ter ( 18) und die Werkstück-
auage ( 6) ein: Der Abstand
zur Trockenschleifscheibe (5)
muss maximal 2mm betragen
(siehe „Montage“).
Die Schleifscheiben-Mutter darf
nicht zu fest angezogen werden,
um ein Brechen von Schleifscheibe
und Mutter zu vermeiden.
8. Probelauf: Führen Sie vor dem ersten
Arbeiten und nach jedem Schleif-
scheibenwechsel einen Probelauf von
mindestens 1Minute ohne Belastung
durch. Schalten Sie das Gerät sofort
aus, wenn die Schleifscheibe unrund
läuft, beträchtliche Schwingungen
auftreten oder abnorme Geräusche zu
hören sind.
Nassschleifscheibe wechseln:
1. Lösen Sie die 3 Befestigungs-
schrauben (13a/13b/13c) am
Getriebegehäuse (29) und neh-
men Sie den Wasserbehälter (13)
ab.
2. Schrauben Sie die Schleifschei-
ben-Mutter (22) mit einem Schrau-
benschlüssel (SW19) ab, indem
Sie die Nassschleifscheibe (1)
mit einer behandschuhten Hand
gegenhalten.
Mutter (Rechtsgewinde) abschrau-
ben: Gegen den Uhrzeigersinn
drehen.
3. Nehmen Sie die Unterlegscheibe
(26) mit dem Spannansch aus
Kunststoff (27) und die Nass-
schleifscheibe (1) ab.
4. Setzen Sie die neue Nassschleif-
scheibe (1) und den Spann-
ansch aus Kunststoff (27) mit
der Unterlegscheibe (26) auf.
Schrauben Sie die Schleifschei-
ben-Mutter (22) von Hand auf.
Rechte Mutter (Rechtsgewinde)
aufschrauben: Im Uhrzeigersinn
drehen.
Die beiden Spannansche aus
Kunststoff (27/28) sind nicht iden-
tisch.
5. Ziehen Sie die Schleifscheiben-
Mutter (22) mit einem Schrauben-
schlüssel (SW19) mit mäßiger
Handkraft an.

DE AT CH
17
6. Schieben Sie den Wasserbehäl-
ter (13) wieder über die Nass-
schleifscheibe (1) auf und an das
Getriebegehäuse (29) an.
7. Befestigen Sie den Wasserbe-
hälter (13) mit den drei Befesti-
gungsschrauben am Getriebege-
häuse (29).
Die Schleifscheiben-Mutter darf
nicht zu fest angezogen werden,
um ein Brechen von Schleifscheibe
und Mutter zu vermeiden.
8. Probelauf: Führen Sie vor dem ers-
ten Arbeiten und nach jedem Schleif-
scheibenwechsel einen Probelauf von
mindestens 1Minute ohne Belastung
durch. Schalten Sie das Gerät sofort
aus, wenn die Schleifscheibe unrund
läuft, beträchtliche Schwingungen
auftreten oder abnorme Geräusche zu
hören sind.
Reinigung und Wartung
Ziehen Sie vor jeglicher Einstellung,
Instandhaltung oder Instandsetzung
den Netzstecker.
Lassen Sie Arbeiten, die nicht
in dieser Betriebsanleitung be-
schrieben sind, von einer Fach-
werkstatt durchführen. Ver-
wenden Sie nur Originalteile.
Lassen Sie das Gerät vor allen
Wartungs- und Reinigungsar-
beiten abkühlen. Es besteht
Verbrennungsgefahr!
Reinigung
Verwenden Sie keine Reinigungs-
bzw. Lösungsmittel. Chemische Sub-
stanzen können die Kunststoffteile
des Gerätes angreifen. Reinigen Sie
das Gerät niemals unter ießendem
Wasser.
• Reinigen Sie das Gerät nach jedem Ge-
brauch gründlich.
• Reinigen Sie die Oberäche des Ge-
rätes mit einer weichen Bürste, einem
Pinsel oder einem Tuch.
Allgemeine
Wartungsarbeiten
Kontrollieren Sie das Gerät vor jedem
Gebrauch auf offensichtliche Mängel wie
lose, abgenutzte oder beschädigte Teile,
korrekten Sitz von Schrauben oder anderer
Teile. Prüfen Sie insbesondere die Schleif-
scheiben. Tauschen Sie beschädigte Teile
aus.
Lagerung
• Leeren Sie vor der Lagerung den Was-
serbehälter ( 13): Ziehen Sie den
Gummiverschluss ( 11) aus der Ab-
lauföffnung des Wasserbehälters und
lassen Sie das Wasser ablaufen.
• Bewahren Sie das Gerät an einem
trockenen und staubgeschützten Ort
auf, und außerhalb der Reichweite von
Kindern.
• Schleifscheiben müssen trocken und
hochkant aufbewahrt werden und dür-
fen nicht gestapelt werden.

DE AT CH
18
Entsorgung/Umweltschutz
Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.
Elektrogeräte gehören nicht in den Hausmüll.
• Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und
Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zuge-
führt werden. Fragen Sie hierzu unser Service-Center.
• Die Entsorgung Ihrer defekten eingesendeten Geräte führen wir kostenlos durch.
Ersatzteile/Zubehör
Ersatzteile und Zubehör erhalten Sie unter
www.grizzly-service.eu
Sollten Sie kein Internet haben, so wenden Sie sich bitte telefonisch an das Service-
Center (siehe „Service-Center“ Seite 21). Halten Sie die unten genannten Bestellnummern
bereit.
Position Bezeichnung Bestell-Nr.
Betriebs-
anleitung
5 Trockenschleifscheibe 91103553
1 Nassschleifscheibe 30211041
11,13 Set Wasserbehälter 30211042
22,26,27,28 Set Spannansche, nass 30211043
22,23 Set Spannansche, trocken 30211044
2,3,17-21 Set Funkenschutz 30211045
6,7,14-16 Set Werkstückauage 30211046
4 Set Schleifscheiben-Abdeckung 30211047
25 Set Schutzhaube (Trockenschleifscheibe) 30211048

DE AT CH
19
Fehlersuche
Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker.
Gefahr durch elektrischen Schlag!
Problem Mögliche Ursache Fehlerbehebung
Gerät startet nicht
Netzspannung fehlt
Haussicherung spricht an
Steckdose, Netzkabel, Leitung,
Netzstecker prüfen, ggf. Repara-
tur durch Elektrofachmann,
Haussicherung prüfen.
Ein-/Ausschalter ( 8) defekt Reparatur durch Kundendienst
Motor defekt
Schleifwerkzeuge
bewegen sich
nicht, obwohl Mo-
tor läuft
Schleifscheiben-Mutter ( 22)
locker
Schleifscheiben-Mutter anziehen
(siehe „Schleifscheiben wech-
seln“)
Werkstück, Werkstückreste
oder Reste der Schleifwerkzeu-
ge blockieren Antrieb Blockaden entfernen
Motor wird lang-
samer und bleibt
stehen
Gerät wird durch Werkstück
überlastet
Druck auf Schleifwerkzeug ver-
ringern
Werkstück ungeeignet
Schleifscheibe läuft
unrund,
abnorme Geräu-
sche sind zu hören
Schleifscheiben-Mutter ( 22)
locker
Schleifscheiben-Mutter anziehen
(siehe „Schleifscheiben wech-
seln“)
Schleifscheibe ( 1/5) defekt Schleifscheibe wechseln
Funkenschutz ( 2) oder
Werkstückauage ( 6)
falsch eingestellt
Funkenschutz oder Werkstückauf-
lage einstellen (siehe „Montage“)

DE AT CH
20
Garantie
Sehr geehrte Kundin, sehr geehrter Kunde,
Sie erhalten auf dieses Gerät 3 Jahre Ga-
rantie ab Kaufdatum.
Im Falle von Mängeln dieses Gerätes
stehen Ihnen gegen den Verkäufer des
Gerätes gesetzliche Rechte zu. Diese
gesetzlichen Rechte werden durch unsere
im Folgenden dargestellte Garantie nicht
eingeschränkt.
Garantiebedingungen
Die Garantiefrist beginnt mit dem Kaufda-
tum. Bitte bewahren Sie den Original Kas-
senbon gut auf. Diese Unterlage wird als
Nachweis für den Kauf benötigt.
Tritt innerhalb von drei Jahren ab dem
Kaufdatum dieses Gerätes ein Material-
oder Fabrikationsfehler auf, wird das Ge-
rät von uns – nach unserer Wahl – für Sie
kostenlos repariert oder ersetzt. Diese Ga-
rantieleistung setzt voraus, dass innerhalb
der Drei-Jahres-Frist das defekte Gerät und
der Kaufbeleg (Kassenbon) vorgelegt und
schriftlich kurz beschrieben wird, worin der
Mangel besteht und wann er aufgetreten
ist.
Wenn der Defekt von unserer Garantie ge-
deckt ist, erhalten Sie das reparierte oder
ein neues Gerät zurück. Mit Reparatur
oder Austausch des Gerätes beginnt kein
neuer Garantiezeitraum.
Garantiezeit und gesetzliche
Mängelansprüche
Die Garantiezeit wird durch die Gewähr-
leistung nicht verlängert. Dies gilt auch
für ersetzte und reparierte Teile. Eventuell
schon beim Kauf vorhandene Schäden und
Mängel müssen sofort nach dem Auspa-
cken gemeldet werden. Nach Ablauf der
Garantiezeit anfallende Reparaturen sind
kostenpichtig.
Garantieumfang
Das Gerät wurde nach strengen Qualitäts-
richtlinien sorgfältig produziert und vor
Anlieferung gewissenhaft geprüft.
Die Garantieleistung gilt für Material- oder
Fabrikationsfehler. Diese Garantie erstreckt
sich nicht auf Geräteteile, die normaler
Abnutzung ausgesetzt sind und daher als
Verschleißteile angesehen werden können
(z.B. Schleifscheiben, Spannansche) oder
für Beschädigungen an zerbrechlichen Tei-
len (z.B. Schalter).
Diese Garantie verfällt, wenn das Gerät
beschädigt, nicht sachgemäß benutzt oder
nicht gewartet wurde. Für eine sachge-
mäße Benutzung des Gerätes sind alle in
der Betriebsanleitung aufgeführten Anwei-
sungen genau einzuhalten. Verwendungs-
zwecke und Handlungen, von denen in
der Betriebsanleitung abgeraten oder vor
denen gewarnt wird, sind unbedingt zu
vermeiden.
Das Gerät ist lediglich für den privaten
und nicht für den gewerblichen Gebrauch
bestimmt. Bei missbräuchlicher und unsach-
gemäßer Behandlung, Gewaltanwendung
und bei Eingriffen, die nicht von unserer
autorisierten Service-Niederlassung vorge-
nommen wurden, erlischt die Garantie.
Abwicklung im Garantiefall
Um eine schnelle Bearbeitung Ihres Anlie-
gens zu gewährleisten, folgen Sie bitte den
folgenden Hinweisen:
• Bitte halten Sie für alle Anfragen den
Kassenbon und die Identikationsnum-
mer (IAN275344) als Nachweis für
den Kauf bereit.
• Die Artikelnummer entnehmen Sie bitte
dem Typenschild.
• Sollten Funktionsfehler oder sonstige
Mängel auftreten kontaktieren Sie
