Parkside PHS 160 C4 User manual

DETAIL SANDER PHS 160 C4
DETAIL SANDER
Translation of the original instructions
KÄSIHIOMAKONE
Alkuperäisen käyttöohjeen käännös
HÅNDSLIBER
Oversættelse af den originale driftsvejledning
HANDSLIP
Översättning av bruksanvisning i original
HANDSCHUURAPPARAAT
Vertaling van de originele gebruiksaanwijzing
HANDSCHLEIFER
Originalbetriebsanleitung
IAN 113379
113379_par_Handschleifer_cover_FI_SE_DK_NL.indd 2 25.09.15 10:53

GB / IE Translation of the original instructions Page
FI Alkuperäisen käyttöohjeen käännös Sivu
SE Översättning av bruksanvisning i original Sidan
DK Oversættelse af den originale driftsvejledning Side
NL Vertaling van de originele gebruiksaanwijzing Pagina
DE/ AT/ CH Originalbetriebsanleitung Seite
Before reading, unfold the page containing the illustrations and familiarise yourself with all
functions of the device.
Käännä ennen lukemista kuvallinen sivu esiin ja tutustu seuraavaksi laitteen kaikkiin toimintoihin.
Vik ut bildsidan och ha den till hands när du läser igenom anvisningarna och gör dig bekant med
apparatens/ maskinens funktioner.
Før du læser, vend siden med billeder frem og bliv bekendt med alle apparatets funktioner.
Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies
van het apparaat.
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend
mit allen Funktionen des Gerätes vertraut.
113379_par_Handschleifer_cover_FI_SE_DK_NL.indd 3 25.09.15 10:53
4
15
26
37
48
60

1 2 3 5
678
9
1011
12
13
14
4
12 15

GB IE
4
Content
Introduction .................................4
Intended Use................................ 4
General Description......................5
Scope of delivery.............................. 5
Overview......................................... 5
Technical Data..............................5
Notes on Safety ........................... 6
Symbols........................................... 6
General safety instructions for power
tools................................................ 6
Additional safety instructions .............. 8
Operation ....................................9
Switching on/off............................... 9
Attaching/removing sanding sheet...... 9
How to connect/remove the dust box.. 10
How to connect/remove dust
extraction....................................... 10
Practical tips .............................. 10
Sanding......................................... 10
Selection of sanding sheet................ 10
Cleaning/Maintenance ...............11
Cleaning........................................ 11
Maintenance .................................. 11
Storage...................................... 11
Waste Disposal/
Environmental Protection ...........11
Guarantee .................................12
Repair Service............................ 13
Service-Center............................13
Importer .................................... 13
Spare Parts/Accessories .............14
Translation of the original EC
declaration of conformity............ 73
Introduction
Congratulations on the purchase of your
new device. With it, you have chosen a
high quality product. During production,
this equipment has been checked for qual-
ity and subjected to a nal inspection. The
functionality of your equipment is therefore
guaranteed.
The operating instructions constitute
part of this product. They contain
important information on safety, use
and disposal.
Before using the product, familiarise
yourself with all of the operating
and safety instructions. Use the
product only as described and for
the applications specied. Keep this
manual safely and in the event that
the product is passed on, hand over
all documents to the third party.
Intended Use
This device is designed for dry sanding of
wood, metal, plastic, llers and painted
surfaces.
The device is not suitable for commercial
use.
Any other use that is not explicitly ap-
proved in these instructions may result in
damage to the equipment and represent a
serious danger to the user.
The equipment is designed for use by
adults. Adolescents over the age of 16
may use the device only under supervision.
The manufacturer is not liable for damages
caused by unspecied use or incorrect op-
eration.

GB IE
5
General Description
The illustration of the principal
functioning parts can be found
on the front and back foldout
pages.
Scope of delivery
Carefully unpack the trimmer and check
that it is complete. Dispose of the packag-
ing material correctly.
• Device
• Dust box
• External dust extraction adaptor
• Sandpaper P 120*
• Translation of the original instructions
*P = Grain size
Overview
1 On/off switch
2 Hand rest
3 Fixing lever
4 Dust box
5 Opening lever for dust box
6 Dust box vent
7 External dust extraction
adaptor
8 Dust extraction connector
9 Fastener for dust box
10 Air vent
11 Air inlet
12 Sanding plate
13 Mains plug
14 Extraction hole
15 Sandpaper
Technical Data
Detail sander.................................. PHS 160 C4
Rated input voltage ...........230 V~, 50 Hz
Power input................................ 160 W
Idling speed (n).....................13000 min-1
Oscillation rate .....................26000 min-1
Weight .....................................1,25 kg
Protection class ................................. II
Protection category ......................... IP 20
Sound pressure level
(LpA).......................... 86 dB(A); KpA= 3 dB
Sound power level (LWA)
measured.................97 dB(A); KWA =3 dB
Vibration
(ah) ................. 11,8 m/s2;K= 1,5 m/s2
Technical and optical changes can be
carried out in the course of further develop-
ment without notice. All dimensions, refer-
ences and information of this instruction
manual are therefore without guarantee.
Legal claims, which are made on the basis
of the instruction manual, cannot thus be
considered as valid.
The stated vibration emission value was
measured in accordance with a standard
testing procedure and may be used to com-
pare one power tool to another.
The stated vibration emission value may
also be used for a preliminary exposure
assessment.
Warning: The vibration emission
value may differ during actual use
of the power tool from the stated
value depending on the manner in
which the power tool is used.
Safety precautions aimed at protect-
ing the user should be based on
estimated exposure under actual
usage conditions (all parts of the op-

GB IE
6
erating cycle are to be considered,
including, for example, times during
which the power tool is turned off
and times when the tool is turned on
but is running idle).
Notes on Safety
This section details the basic safety instruc-
tions for working with the appliance.

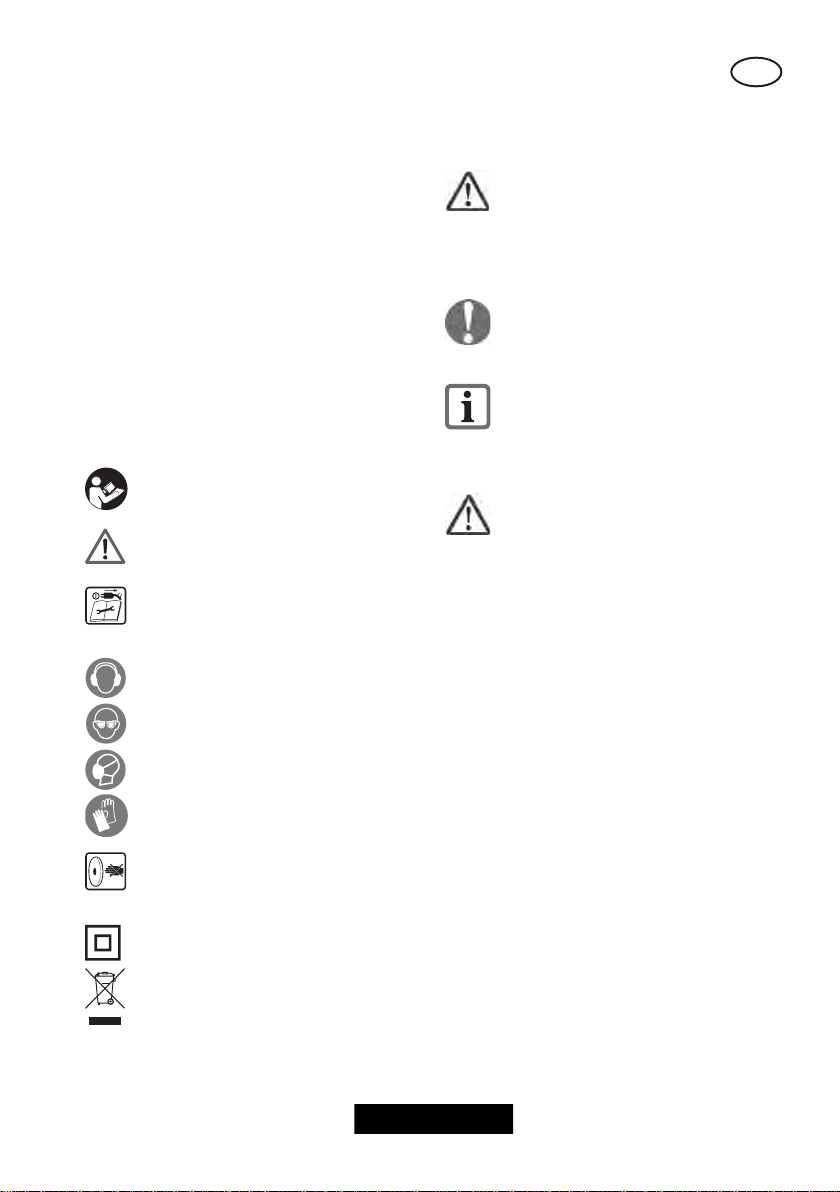

Symbols
Symbols on the Equipment
Read through the instruction manual
carefully.
Warning!
Warning! Electric shock hazard.
Always unplug the device before
working on it.
Wear ear protection
Wear eye protection
Wear breathing protection
Wear safety gloves
Injury hazard caused by rotating
tool! Keep hands away.
Protection class II
Electrical appliances must not be
disposed of with the domestic
waste.
Symbols in the manual
Warning symbols with infor-
mation on damage and injury
prevention.
Instruction symbols (the instruction
is explained at the place of the ex-
clamation mark) with information on
preventing damage.
Help symbols with information on
improving tool handling.
General safety instructions
for power tools
WARNING! Read all safety di-
rections and instructions. Omis-
sions in the compliance with safety
directions and instructions can cause
electrical shock, re and/or severe
injuries.
Retain all safety directions and in-
structions for future use.
The term „power tool“ in the warnings refers
to your mains-operated (corded) power tool
or battery-operated (cordless) power tool.
1) WORK AREA SAFETY
• Keep work area clean and well
lit. Cluttered or dark areas invite acci-
dents.
• Do not operate power tools in
explosive atmospheres, such as in
the presence of ammable Iiquids,
gases or dust. Power tools create
sparks which may ignite the dust or fumes.
• Keep children and bystanders
away while operating a power
tool. Distractions can cause you to lose
control.

GB IE
7
2) ELECTRICAL SAFETY
• Power tool plugs must match
the outlet. Never modify the
plug in any way. Do not use
any adapter plugs with earthed
(grounded) power tools. Unmodi-
ed plugs and matching outlets will
reduce risk of electric shock.
• Avoid body contact with earthed
or grounded surfaces, such as
pipes, radiators, ranges and re-
frigerators. There is an increased risk
of electric shock if your body is earthed
or grounded.
• Do not expose power tools to
rain or wet conditions. Water
entering a power tool will increase the
risk of electric shock.
• Do not abuse the cord. Never
use the cord for carrying, pull-
ing or unplugging the power
tool. Keep cord away from
heat, oil, sharp edges or moving
parts. Damaged or entangled cords
increase the risk of electric shock.
• When operating a power tool
outdoors, use an extension cord
suitable for outdoor use. Use of a
cord suitable for outdoor use reduces
the risk of electric shock.
• If operating a power tool in a
damp location is unavoidable,
use a residual current device
(RCD) protected supply. Use of an
RCD reduces the risk of electric shock.
3) PERSONAL SAFETY
• Stay alert, watch what you are
doing and use common sense
when operating a power tool.
Do not use a power tool while
you are tired or under the inu-
ence of drugs, alcohol or medi-
cation. A moment of inattention white
operating power tools may result in
serious personal injury.
• Use personal protective equip-
ment. Always wear eye protec-
tion. Protective equipment such as dust
mask, non-skid safety shoes, hard hat,
or hearing protection used for appro-
priate conditions will reduce personal
injuries.
• Prevent unintentional starting.
Ensure the switch is in the off-
position before connecting to
power source and/or battery
pack, picking up or carrying the
tool. Carrying power tools with your
nger on the switch or energising pow-
er tools that have the switch on invites
accidents.
• Remove any adjusting key or
wrench before turning the pow-
er tool on. A wrench or a key left
attached to a rotating part of the power
tool may result in personal injury.
•Do not overreach. Keep proper
footing and balance at all times.
This enables better control of the power
tool in unexpected situations.
•Dress properly. Do not wear
loose clothing or jewellery. Keep
your hair, clothing and gloves away
from moving parts. Loose clothes, jew-
ellery or long hair can be caught in
moving parts.
•If devices are provided for the
connection of dust extraction
and collection facilities, ensure
these are connected and prop-
erly used. Use of dust collection can
reduce dust-related hazards.

GB IE
8
4) POWER TOOL USE AND CARE
•Do not force the power tool. Use
the correct power tool for your
application. The correct power tool
will do the job better and safer at the
rate for which it was designed.
•Do not use the power tool if the
switch does not turn it on and
off. Any power tool that cannot be
controlled with the switch is dangerous
and must be repaired.
•Disconnect the plug from the
power source and/or the bat-
tery pack from the power tool
before making any adjust
-ments, changing accessories, or
storing power tools. Such preven-
tive safety measures reduce the risk of
starting the power tool accidentaIly.
•Store idle power tools out of the
reach of children and do not al-
low persons unfamiliar with the
power tool or these instructions
to operate the power tool. Power
tools are dangerous in the hands of
untrained users.
•Maintain power tools. Check
for misalignment or binding of
moving parts, breakage of parts
and any other condition that
may affect the power tool’s op-
eration. If damaged, have the power
tool repaired before use. Many acci-
dents are caused by poorly maintained
power tools.
•Keep cutting tools sharp and
clean. Properly maintained cutting
tools with sharp cutting edges are less
Iikely to bind and are easier to control.
•Use the power tool, accessories
and tool bits etc. in accordance
with these instructions, tak-
ing into account the working
conditions and the work to be
performed. Use of the power tool for
operations different from those intended
could result in a hazardous situation.
•Hold the device by the insulated
gripping surfaces when perform-
ing work in which the cutting
tool may come into contact with
hidden wiring or its own cord.
Contact with a live wire can also cause
a charge in metal parts of the device
and result in an electric shock.
5) SERVICE
•Have your power tool serviced
by a qualied repair person us-
ing only identical replacement
parts. This will ensure that the safety of
the power tool is maintained.
Additional safety instructions
Warning! Sanding can result
in the formation of hazardous
dusts (e.g. arising from ma-
terials with paints containing
lead, materials containing as-
bestos, metals or some wood
types) which can present a
hazard to the operator or
persons in the vicinity. Make
sure that the workplace is
well ventilated. Always wear
safety goggles, safety gloves
and respiratory protection.
• Secure the workpiece. A workpiece
that is retained with clamping appli-
ances or a vice is held more securely
than with your hand.
• Only use the power tool for dry
sanding. Do not scrape moist
materials. Penetration of water into

GB IE
9
the power tool increases the risk of
electric shock.
• Avoid overheating the sanded
object and the sander itself. Pos-
sible re hazard.
• The workpiece gets hot dur-
ing grinding. Do not touch the
machined area, allow it to cool
down. There is a risk of burning. Do
not use coolants or the like.
• Always empty the dust con-
tainer before work breaks.
Sanding dust in the dust sack, micro
lter, paper sack (or in the lter sack or
extraction system lter) can self-ignite
under unfavourable conditions such
as ying sparks caused by grinding
metals. Particular hazards are caused
if the sanding dust is mixed with paint,
polyurethane residues or other chemi-
cal substances, or if the sanded object
is hot after long working periods.
• If the supply cord of this power
tool is damaged, it must be re-
placed by a specially prepared
cord available through the ser-
vice organization.
RESIDUAL RISKS
Even if properly operating and handling
this electric tool, some residual risks will
remain. Due to its construction and build,
this electric tool may present the following
hazards:
a) Lung damage, if suitable respiratory
protection is not worn;
b) Cuts
c) Ear damage if working without ear pro-
tection.
d) Eye damage if suitable eye protection
is not worn.
e) Damage to your health caused by
swinging your hands and arms when
operating the appliance for longer pe-
riods of time or if the unit is not held or
maintained properly.
Operation
Switching on/off
Make sure that the power supply
voltage matches the voltage rat-
ing indicated on the device‘s type
plate.
Connect the machine to the power
supply.
1. To switch on, ick the on/off switch
(1) to position „I“. The tool will power
on.
2. To switch off, ick the on/off switch
(1) to position „0“. The tool will power
off.
Attaching/removing sanding
sheet
The sanding plate (12) is tted with Velcro
for rapid attachment of the sanding sheet
(15).
Attaching sanding sheet
1. Press the sanding sheet (15) evenly
onto the sanding plate (12). Ensure
that the holes in the sanding sheet (15)
are placed above the openings in the
sanding plate (12).
Removing sanding sheet
2. Simply pull the sanding sheet (15) off
the sanding plate (12).

GB IE
10
How to connect/remove the
dust box
Connect the dust box
1. Push the dust box (4) on to the dust
extraction connector (8).
2. Press the xing lever (3). Push the dust
box (4) over the fastener for the dust
box (9). Release the xing lever (3).
The xing lever (3) will lock in place
on the fastener for the dust box (9).
Remove dust box
1. Press the xing lever (3).
2. Pull the dust box rearwards from the
dust extraction connector (8).
How to connect/remove dust
extraction
Connect dust extraction
1. Push the external dust extraction adap-
tor (7) as far as it will go on the dust
extraction connector (8).
2. Connect the extraction hose from a
vacuum cleaner to the external dust
extraction adaptor (7).
Remove dust extraction
1. Remove the extraction hose from the
external dust extraction adaptor (7).
2. Pull the external dust extraction adap-
tor (7) off the dust extraction connector
(8).
Do not use the tool without
the dust box tted or external
dust extraction.
Practical tips
When working with the ap-
pliance, always wear suita-
ble clothing and appropriate
protective equipment.
Prior to each use it must be
ensured that the appliance is
working correctly.
Personal protective equip-
ment and a fully functional
appliance reduce the risk of
injuries and accidents.
Sanding
• Move the appliance against the work-
piece once it is switched on.
• Clean the sanding plate before you at-
tach a sanding sheet.
• Only work with sanding sheets in per-
fect condition to achieve good sanding
results.
• Work using low and even pressure.
This protects the appliance and the
sanding sheet.
• Do not use the same sanding sheet to
sand different materials (e.g. metal
and then wood).
Selection of sanding sheet
Grain size P Application
60 for pre-sanding rough wood
surfaces
80 / 120 for plain sanding
240 for ne sanding of primed
and painted surfaces

GB IE
11
Cleaning/Maintenance
Pull the mains plug before any ad-
justments, maintenance or repair.
Repair and servicing work not
described in this manual should
always be carried by our Service
Centre. Use only original parts.
The following cleaning and servicing
should be done regularly. This will ensure a
long and reliable service life.
Cleaning
Do not spray the appliance
with water and do not im-
merse it in water. Electric
shock hazard!
• Keep clean the ventilation slots, motor
housing and handles of the appliance.
Use a damp cloth or a brush.
Do not use cleaning agents or solvents.
You may otherwise irreparably damage
the appliance.
Maintenance
• The equipment is maintenance free.
Storage
• Store the device in a dry place well out
of reach of children.
Waste Disposal/
Environmental Protection
Be environmentally friendly. Return the tool,
accessories and packaging to a recycling
centre when you have nished with them.
Electric units do not belong with do-
mestic waste.
• Return the unit to a recycling centre.
The plastic and metal parts employed
can be separated out and thus recycled
use can be implemented. Ask our
Service-Center for details.
• Defective units returned to us will be
disposed of for free.

GB IE
12
Guarantee
Dear Customer,
This equipment is provided with a 3-year
guarantee from the date of purchase.
In case of defects, you have statutory rights
against the seller of the product. These
statutory rights are not restricted by our
guarantee presented below.
Terms of Guarantee
The term of the guarantee begins on the
date of purchase. Please retain the original
receipt. This document is required as proof
of purchase.
If a material or manufacturing defect occurs
within three years of the date of purchase
of this product, we will repair or replace –
at our choice – the product for you free of
charge. This guarantee requires the defec-
tive equipment and proof of purchase to be
presented within the three-year period with
a brief written description of what consti-
tutes the defect and when it occurred.
If the defect is covered by our guarantee,
you will receive either the repaired product
or a new product. No new guarantee pe-
riod begins on repair or replacement of the
product.
Guarantee Period and Statutory
Claims for Defects
The guarantee period is not extended by
the guarantee service. This also applies for
replaced or repaired parts. Any damages
and defects already present at the time of
purchase must be reported immediately af-
ter unpacking. Repairs arising after expiry
of the guarantee period are chargeable.
Guarantee Cover
The equipment has been carefully produced
in accordance with strict quality guidelines
and conscientiously checked prior to delivery.
The guarantee applies for all material and
manufacturing defects. This guarantee does
not extend to cover product parts that are
subject to normal wear and may therefore
be considered as wearing parts (e.g. tools,
sanding sheets) or to cover damage to
breakable parts (e.g. switches).
This guarantee shall be invalid if the prod-
uct has been damaged, used incorrectly or
not maintained. Precise adherence to all of
the instructions specied in the operating
manual is required for proper use of the
product. Intended uses and actions against
which the operating manual advises or
warns must be categorically avoided.
The product is designed only for private
and not commercial use. The guarantee
will be invalidated in case of misuse or
improper handling, use of force, or inter-
ventions not undertaken by our authorised
service branch.
Processing in Case of Guarantee
To ensure quick handling of you issue,
please follow the following directions:
• Please have the receipt and identica-
tion number (IAN 113379) ready as
proof of purchase for all enquiries.
• Please nd the item number on the rat-
ing plate.
• Should functional errors or other de-
fects occur, please initially contact the
service department specied below by
telephone or by e-mail. You will then
receive further information on the pro-
cessing of your complaint.
• After consultation with our customer ser-
vice, a product recorded as defective
can be sent postage paid to the service
address communicated to you, with the
proof of purchase (receipt) and speci-

GB IE
13
cation of what constitutes the defect
and when it occurred. In order to avoid
acceptance problems and additional
costs, please be sure to use only the ad-
dress communicated to you. Ensure that
the consignment is not sent carriage
forward or by bulky goods, express or
other special freight. Please send the
equipment inc. all accessories supplied
at the time of purchase and ensure ad-
equate, safe transport packaging.
Repair Service
For a charge, repairs not covered by the
guarantee can be carried out by our ser-
vice branch, which will be happy to issue
a cost estimate for you. We can handle
only equipment that has been sent with ad-
equate packaging and postage.
Attention: Please send your equipment to
our service branch in clean condition and
with an indication of the defect.
Equipment sent carriage forward or by
bulky goods, express or other special
freight will not be accepted.
We will dispose of your defective devices
free of charge when you send them to us.
Service-Center
Service Great Britain
Tel.: [phone]
(£ 0.10/Min.)
E-Mail: [email protected]
IAN 113379
Service Ireland
Tel.: [phone]
(0,08 EUR/Min., (peak))
(0,06 EUR/Min., (off peak))
E-Mail: [email protected]
IAN 113379
Importer
Please note that the following address is
not a service address. Please initially con-
tact the service centre specied above.
Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim,
Germany
www.grizzly-service.eu
GB
IE

GB IE
14
Spare Parts/Accessories
Spare parts and accessories can be obtained at
www.grizzly-service.eu
If you do not have internet access, please contact the Service Centre via telephone (see
“Service-Center” Page 13). Please have the order number mentioned below ready.
Position Description Order No.
instruction
manual
12 Sanding plate 91104231
7External dust extraction adaptor 91104233
4Dust box 91104230
Filter element for dust box 91104232
Set, 6 sanding sheets for wood (P 40*) 30211077
Set, 6 sanding sheets for wood (P 80*) 30211078
Set, 6 sanding sheets for wood (P 120*) 30211079
Set, 10 sanding sheets for wood (P 120*) 30211075
Set, 6 sanding sheets for wood (P 240*) 30211080
Set, 5 sanding sheets for wood 30211066
(2x P 60*, 2x P 120*, 1x P 240*)
Set, 18 sanding sheets for wood 30211076
(6x P 60*, 6x P 120*, 6x P 240*)
Set, 30 sanding sheets 30211081
(24x for wood: 6x P 60*, 6x P 120*,
6x 180*, 6x P 240*,
3x for stone: 1x P 80*, 1x P 180*, 1x P 400*,
3x for paint: 1x P 60*, 1x P 120*, 1x P 240*)
*P = Grain size

FI
15
Sisältö
Alkusanat ..................................15
Käyttötarkoitus..........................15
Yleinen kuvaus ..........................16
Toimituksen laajuus......................... 16
Yleiskuva ...................................... 16
Tekniset tiedot............................ 16
Turvallisuusmääräykset .............17
Symbolit ja kuvat ........................... 17
Yleiset turvallisuusviitteet ................. 17
Lisää turvallisuusohjeita .................. 19
Käyttö .......................................20
Kytkeminen päälle/pois päältä ........ 20
Hiontapaperin asettaminen/
irrottaminen................................... 20
Pölynkeruuastian kiinnittäminen/
irrottaminen................................... 21
Pölynpoiston liittäminen/
irrottaminen................................... 21
Työskentelyohjeet ......................21
Hiominen...................................... 21
Hiomapaperin valitseminen............. 21
Puhdistus ja huolto ....................22
Puhdistus....................................... 22
Huolto .......................................... 22
Säilytys......................................22
Jätehuolto/ympäristösuoja ........22
Takuu ........................................23
Korjaus-huolto ...........................24
Service-Center............................24
Maahantuoja .............................24
Varaosat/Tarvikkeet ..................25
Alkuperäisen CE yhdenmukai-
suustodistuksen käännös........... 73
Alkusanat
Onnittelumme uuden laitteen ostollesi. Olet
valinnut laadukkaan tuotteen.
Tämän laitteen laatua on tarkastettu val-
mistuksen aikana ja siihen on suoritettu
lopputarkastus. Laitteesi toimintakyky on
siten taattu.
Käyttöohje on tuotteeseen kuuluva
osa. Se sisältää tärkeitä turvalli-
suuteen, käyttöön ja laitteen hävit-
tämiseen liittyviä ohjeita. Tutustu
käyttö- ja turvallisuusohjeisiin ennen
tuotteen käyttöönottoa. Käytä tuotet-
ta vain ohjeiden mukaisesti ja vain
sille tarkoitettuun käyttöön.
Pidä käyttöohje tallessa ja luovuta
kaikki asiakirjat laitteen mukana
seuraavalle käyttäjälle.
Käyttötarkoitus
Laite on tarkoitettu puun, metallin, muovin,
tasoiteaineen sekä lakattujen pintojen kui-
vahiomiseen.
Tämä laite ei sovellu ammatilliseen käyt-
töön.
Kaikki muu käyttö, jota ei nimenomaan hy-
väksytä tässä käyttöohjeessa, voi aiheuttaa
vahinkoja laitteeseen ja tuottaa käyttäjälle
vakavia vaaratilanteita.
Laitetta saavat käyttää vain aikuiset. Yli
16-vuotiaat nuoret saavat käyttää laitetta
vain valvonnan alla. Laitteen käyttö sateel-
la tai kosteassa ympäristössä on kielletty.
Valmistaja ei vastaa vahingoista, jotka
johtuvat määräystenvastaisesta ja väärästä
käytöstä.

FI
16
Yleinen kuvaus
Kuvat ovat avattavilla etu-
että takasivuilla.
Toimituksen laajuus
Poista laite pakkauksesta ja tarkasta, onko
se täydellinen.
Poista pakkausmateriaali määräysten mu-
kaisesti.
• Laite
• Pölynkeruuastia
• Adapteri ulkoista pölynpoistoa varten
• Hiomapaperi K 120*
• Käyttöohje
* K = Raekoko
Yleiskuva
1 Virtakytkin
2 Kädensija
3 Lukitusläppä
4 Pölynkeruuastia
5 Pölynkeruuastian avausläppä
6 Pölynkeruuastian tuuletusaukko
7 Adapteri ulkoista
pölynpoistoa varten
8 Pölynpoistoliitäntä
9 Pölynkeruuastian lukitus
10 Tuuletusaukko
11 Imuaukko
12 Hiomalevy
13 Pistoke
14 Pölynpoistoaukko
15 Hiomapaperi
Tekniset tiedot
Laite .............................................. PHS 160 C4
Nimellistulojännite............ 230 V~, 50 Hz
Ottoteho .................................... 160 W
Joutokäyntinopeus (n) ............13000 min-1
Tärinäarvo............................26000 min-1
Paino.........................................1,25 kg
Suojaluokka ..................................... II
Suojaustyyppi.................................IP 20
Äänen painetaso (LPA)...... 86 dB(A), K= 3 dB
Äänitehotaso (LwA)........ 97 dB(A), K= 3 dB
Kahvan tärinä (ah) 11,8 m/s2;K= 1,5 m/s2
Melu- ja tärinäarvot on määritelty standar-
dinmukaisuustodistuksessa olevia normeja
ja määräyksiä vastaaviksi.
Teknisiä ja ulkonäköä koskevia muutoksia
laitteen kehityksen suhteen voidaan tehdä
ilmoittamatta niistä etukäteen. Kaikki tässä
käyttöohjeessa annetut mitat, viitteet ja
tiedot ovat ilman takuuta. Käyttöohjeesta
poikkeavia muutosvaatimuksia ei voida
hakea oikeusteitse.
Esitetty värähtelyn päästöarvo on mitattu
normitetun tarkistusmenettelyn mukaisesti
ja arvoa voi käyttää sähkölaitetta toiseen
laitteeseen vertaillessa.
Esitetyn värähtelyn päästöarvoa voi käyt-
tää myös alustavaan pysähdyksen arvioin-
tiin.
Varoitus:
Värähtelyn päästöarvo voi sähkö-
käyttöisen työkalun todellisen käy-
tön aikana olla annetusta arvosta
eroavainen, riippuen sähkötyökalun
käytöstä ja käyttötavasta.
Tarpeen on määrätä käyttäjän
turvallisuuteen johtavat suojatoimen-
piteet, jotka kohdistuvat todellisten
käyttöedellytyksien aikana arvioi-

FI
17
tavaan pysähdykseen (tällöin on
huomioitava kaikki käyttöjakson
osiot, esimerkiksi ajat, jolloin sähkö-
työkalu on pysähtynyt, ja sellaiset,
jolloin se on tosin käynnissä, mutta
kuormituksetta).
Turvallisuusmääräykset
Tämä luku sisältää periaatteelliset turvalli-
suusohjeet laitetta käytettäessä.
Symbolit ja kuvat
Laitteessa olevien kuvien selitys
Lue käyttöohje ennen käyttöönottoa
huolellisesti läpi.
Huomio!
Huomio! Sähköiskuvaara! Vedä
ennen huolto- ja korjaustöiden aloit-
tamista pistoke ulos pistorasiasta.
Käytä kuulonsuojaimi.
Käytä suojalaseja.
Käytä hengityssuojaa.
Pidä suojakäsineitä.
Pyörivästä työkalusta aiheutuva
loukkaantumisvaara! Pidä kädet
loitolla.
Suojaluokka II
Sähkölaitteet eivät kuulu talousjättei-
siin.
Ohjeessa olevat symbolit
Vaaraan viittaavat merkit
(huutomerkin sijaan vaara
on voitu selittää) henkilö- ja
ainevahinkojen välttämisek-
si.
Kieltomerkit (huutomerkin asemasta
kielto selitetään) ja tiedot vahinko-
jen estämiseksi.
Viitemerkit laitteen käytön helpotta-
miseksi.
Yleiset turvallisuusviitteet
VAROITUS! Lue kaikki turval-
lisuusohjeet ja neuvot. Turval-
lisuusohjeiden noudattamattomuus
voi johtaa sähköiskun saamiseen,
aiheuttaa tulipalon ja/tai vaaralli-
sia vammoja.
Pidä turvallisuusohjeet ja neuvot
hyvin tallessa tulevaisuuden va-
ralle. Turvallisuusohjeissa käytetty termi „
Sähkötyökalu“ tarkoittaa sähköisesti toimi-
via työkaluja (verkkokaapelilla) ja akulla
toimivia työkaluja (ilman verkkokaapelia).
1) TYÖPAIKAN TURVALLISUUS
a) Pidä työpaikka puhtaana ja
huolehdi riittävästä valaistuk-
sesta. Epäpuhtaus ja huono valaistus
työpaikalla voivat johtaa loukkaantumi-
siin.
b) Älä työskentele sähkölaitteella
räjähdysvaarallisella alueella,
jossa on helposti syttyviä nes-
teitä, kaasuja tai pölyä. Sähköllä
käyvät työkalut kehittävät kipinöintiä,
joka voi sytyttää pölyn tai höyryt.

FI
18
täytyy silloin olla käytettävissä
myös vikavirtakytkin. Vikavirtakyt-
kimen käyttö vähentää sähköiskuvaaraa.
3) HENKILÖITÄ KOSKEVA TURVALLI-
SUUS:
a) Ole varovainen ja käytä sähkö-
laitetta harkiten. Älä työskentele
sähkölaitteella, jos olet väsynyt
tai huumeiden, alkoholin tai
lääkkeiden vaikutuksen alainen.
Hetkellinen huolimattomuus sähkölait-
teen käytössä voi johtaa vaikeisiin tapa-
turmiin.
b) Käytä henkilökohtaisia suoja-
vaatteita ja aina suojalaseja.
Henkilökohtaisten suojavarusteiden
pito, kuten turvakengät, suojakypärä ja
kuulosuoja vähentävät loukkaantumis-
vaaraa.
c) Vältä tahatonta käynnistystä.
Varmista, että sähkölaite on kyt-
ketty päältä pois ennen virtaan
liittämistä tai kun nostat tai kan-
nat laitetta. Jos pidät sähkölaitetta
kantaessasi sormea kytkimessä tai liität
laitteen sähköihin, vaikka sitä ei ole
kytketty pois päältä, voi se johtaa lou-
kaantumiseen.
d) Poista kaikki säätötyökalut ja
ruuvivääntimet ennen sähkölait-
teen kytkentää.
e) Pidä huoli siitä, että seisot tu-
kevasti ja vältät epätavallista
asentoa työskennellessäsi. Siten
voit parhaiten välttää odottamat tilan-
teet työskennellessäsi.
f) Käytä sopivia työvaatteita. Älä
pidä löysiä vaatteita, koruja.
Pidä hiukset, vaatteet ja käsi-
neet etäällä liikkuvista osista.
Löysät vaatteet, korut ja pitkät hiukset
voivat jäädä kiinni liikkuviin osiin.
c) Älä anna pienten lasten tai
asiattomien henkilöiden olla työ-
paikalla sähkölaitteella työsken-
nellessä. Häiritseminen voi aiheuttaa
sen, että menetät koneen hallinnan.
2) TURVALLISUUS:
a) Sähkölaitteen pistokkeen täytyy
sopia pistorasiaan. Pistoketta
ei saa muuttaa millään tavalla.
Älä käytä adapteripistokkeita
yhdessä maadoitettujen sähkö-
työkalujen kanssa. Alkuperäiset
pistokkeet ja sopivat pistorasiat vähen-
tävät sähköiskuvaaraa.
b) Vältä kosketusta maadoitettui-
hin pintoihin, kuten putkiin, läm-
mityksiin, hellaan tai jääkap-
piin. Sähköiskuvaara on olemassa, kun
kehosi on maadoitettu.
c) Älä pidä sähkölaitetta sateessa
tai märässä paikassa. Veden pääsy
laitteeseen kohottaa sähköiskuvaaraa.
d) Älä käytä kaapelia mihinkään
muuhun tarkoitukseen, älä
kanna sähkölaitetta kaapelista
kiinni pitäen tai ripusta laitet-
ta kaapelista, älä myöskään
vedä kaapelia irti pistorasiasta
kaapelista vetämällä vaan pidä
silloin kiinni pistokkeesta. Varo,
ettei kaapeli joudu kuumuuteen,
siihen ei pääse öljyä eikä terä-
vät reunat tai liikkuvat osat voi
vioittaa sitä. Vioittuneet tai kiertynyt
kaapeli voi aiheuttaa sähköiskun.
e) Kun työskentelet sähkölaitteella
ulkona, käytä vain ulkokäyt-
töön soveltuvaa jatkokaapelia.
Ulkokäyttöön soveltuva jatkokaapeli
vähentää sähköiskuvaaraa.
f) Jos sähkölaitteen käyttöä mä-
rissä tiloissa ei voida välttää,

FI
19
g) Mikäli pölynpoisto- ja keruulait-
teita voidaan asentaa, on var-
mistettava, että ne on kytketty
ja että niitä käytetään oikein.
Pölynpoiston käyttö voi vähentää pölyn
aiheuttamia vaaroja.
4) SÄHKÖLAITTEEN KÄYTTÖ JA KÄ-
SITTELY:
a) Älä ylikuormita laitetta. Käytä
työssäsi vain siihen tarkoitettuja
sähkötyökaluja. Sopivilla työkaluilla
on parempi ja turvallisempi työskennel-
lä määrätyllä tehoalueella.
b) Älä käytä sähkötyökaluja, joi-
den koskettimet ovat rikki. Laite,
jota ei pysty kytkemään päälle tai pois
päältä, on vaarallinen, ja se täytyy kor-
jata.
c) Irrota pistoke pistorasiasta en-
nen kuin teet laitteeseen säätö-
jä, vaihdat osia tai laitat työn
lopussa laitteen pois. Nämä varo-
toimenpiteet estävät sähköketjusahan
tahattaoman käynnistyksen.
d) Pidä käyttämätön sähkölaite
aina pois lasten ulottuvilta. Älä
anna laitetta käyttöön henkilöl-
le, joka ei tunne laitteen käyttöä
tai ei ole lukenut ohjeita. Sähkö-
laitteet ovat vaarallisia käytöstä koke-
mattomille henkilöille.
e) Hoida sähkölaitetta huolella.
Tarkista, että kaikki liikkuvat
osat toimivat kunnolla, osissa
ei ole vikaa eikä sähkölaitteen
toiminto ole häiriintynyt. Korjauta
vialliset osat laitteen käyttöä ennen.
Monen tapaturman syynä on huonosti
suoritettu huolto.
f) Tarkista, että terä on terävä ja
puhdas. Huolella hoidettu sähkölaite
ei juutu kiinni ja sitä on helpompi ohja-
ta.
g) Käytä sähkölaitetta, tarvikkei-
ta, säätötyökaluja ym. ohjeiden
mukaisesti. Ota huomioon työ-
olosuhteet ja työ itse. Sähkölaitteen
käyttö vieraaseen tarkoitukseen voi ai-
heuttaa vaarallisia tilanteita.
h) Pidä laitteesta kiinni pidettäessä
kiinni eristetyistä tartunta-aloi-
sta, mikäli suoritetaan töitä, jois-
sa käytettävä työkalu voi osua
piilossa oleviin virtajohtoihin tai
laitteen omaan verkkokaapeliin.
Jännitettä johtavaan johtoon koskeminen
voi asettaa myös metalliset laiteosat jän-
nitteen alaisiksi ja aiheuttaa sähköiskun.
5) HUOLTO
a) Anna pätevyyden omaavan
ammattimiehen korjata sähkö-
työkalusi, ja käytä ainoastaan
alkuperäisiä varaosia. Siten on
taattu, että sähkötyökalusi turvallisuus on
pysyvä.
Lisää turvallisuusohjeita
Varoitus! Hionnassa voi syn-
tyä terveydelle haitallisia
pölyjä (esim. lyijypitoisista
väreistä, asbestia sisältävistä
materiaaleista, metalleista
sekä joistakin puulajeista),
jotka voivat aiheuttaa vaaraa
laitetta käyttävälle henkilölle
tai muille laitteen lähellä ole-
ville henkilöille. Huolehti työ-
paikan hyvästä tuuletuksesta.
Käytä suojalaseja, -käsineitä
ja hengityssuojaa. Liitä laite
pölynpoistoon.

FI
20
• Varmista työstettävä kappale.
Puristuslaitteilla tai ruuvipenkillä kiin-
nitetty työkappale pysyy varmemmin
paikoillaan kuin kädellä kiinni pidetty
työkappale.
• Käytä sähkötyökalua vain kui-
vahiontaan. Älä kaavi kostutettuja
materiaaleja. Veden tunkeutuminen säh-
kötyökaluun lisää sähköiskun vaaraa.
• Vältä hiontamateriaalin ja hi-
omakoneen ylikuumenemista.
On olemassa tulipalovaara.
• Työstettävä kappale kuumenee
hionnan aikana. Älä koske työs-
tettävään kohtaan, vaan anna
sen jäähtyä. On olemassa palovam-
mavaara. Älä käytä jäähdytinaineita
tai vastaavia.
• Poista pölysäiliö aina ennen työ-
taukoja. Pölypussissa, mikrosuodat-
timessa, paperipussissa (tai suodatin-
pussissa tai pölynimurin suodattimessa)
oleva hiontapöly voi epäsuotuisissa
olosuhteissa, esim. metallien hionnassa
lentävistä kipinöistä, syttyä itsestään.
Erityinen vaara on olemassa, jos hionta-
pölyyn sekoittuu lakka- ja polyuretaani-
jäämiä tai muiden kemikaalien jäämiä
ja hiottava työkappale on kuumentunut
pitkän työstön seurauksena.
• Jos tämän laitteen liitäntäjohto
on vioittunut, se täytyy vaihtaa
erityiseen liitäntäjohtoon, jonka
saa valmistajalta tai sen asia-
kaspalvelusta.
JÄÄNNÖSRISKIT
Varovaisesta käytöstä huolimatta on aina
olemassa jäännösrikejä. Tämän sähkölait-
teen rakenteesta ja mallista johtuen voi
esiintyä seuraavia vaaroja:
a) Leikkaushaavoja
b) Kuulovammoja, jos ei käytetä sopivia
kuulosuojia.
c) Terveydellisiä haittoja käden ja käsi-
varsien tärinästä, jos laitetta käytetään
pitemmän aikaa tai jos sitä ei ohjata
oikein tai ei huolleta.
d) Silmävauriot, jos työskentelyn aikana ei
käytetä soveltuvia suojalaseja.
e) Keuhkovauriot, mikäli työskentelyn ai-
kana ei käytetä soveltuvaa hengityssuo-
jaa;
Käyttö
Kytkeminen päälle/
pois päältä
Varmista, että verkkoliitännän jän-
nite vastaa laitteen tyyppikilvessä
annettua arvoa.
Kytke laite verkkoon.
1. Kytke virta päälle kääntämällä virtakyt-
kin (1) asentoon ”I”, laite käynnistyy.
2. Sammuta virta kääntämällä virtakytkin
(1) asentoon ”0”, laite sammuu.
Hiontapaperin asettaminen/
irrottaminen
Kolmiohiomalevyssä (12) on tarrapinta,
joka nopeuttaa hiomapaperin (15) asetta-
mista.
Hiomapaperin asettaminen
1. Kiinnitä hiomapaperi (15) tasaisesti
kolmiohiomalevylle (12). Varmista, että
hiomapaperissa olevat reiät menevät
kohdakkain hiomalevyssä olevien auk-
kojen kanssa.
