Pattfield Ergo Tools PE-1506 User manual

Deutsch3
Français20
Italiano38
Nederlands54
Svenska70
Česky86
Slovenčina102
Română120
English136
Kompressor 6L
Compresseur 6L
Compressore 6L
Compressor 6L
Kompressor 6L
Kompresor 6L
Kompresor 6L
Compresor 6L
Compressor 6L
DE
SV
IT
SK
FR
CZ
NL
RO
GB
PE-1506
PE-1506CH
Übersetzung der Originalbetriebsanleitung
Traduction de la notice originale
Traduzione delle istruzioni originali
Vertaling van de oorspronkelijke gebruiksaanwijzing
Översättning av originalbruksanvisning
Překlad originálního návodu k použití
Preklad pôvodného návodu na použitie
Traducere a instrucțiunilor originale
Original Instructions

DE 3
Deutsch
Vielen Dank!
Wir sind überzeugt, dass dieses Gerät Ihre
Erwartungen übertreen wird und wünschen
Ihnen viel Freude damit.
Bitte lesen Sie diese Bedienungsanleitung
vollständig durch, und beachten Sie die Si-
cherheitshinweise.

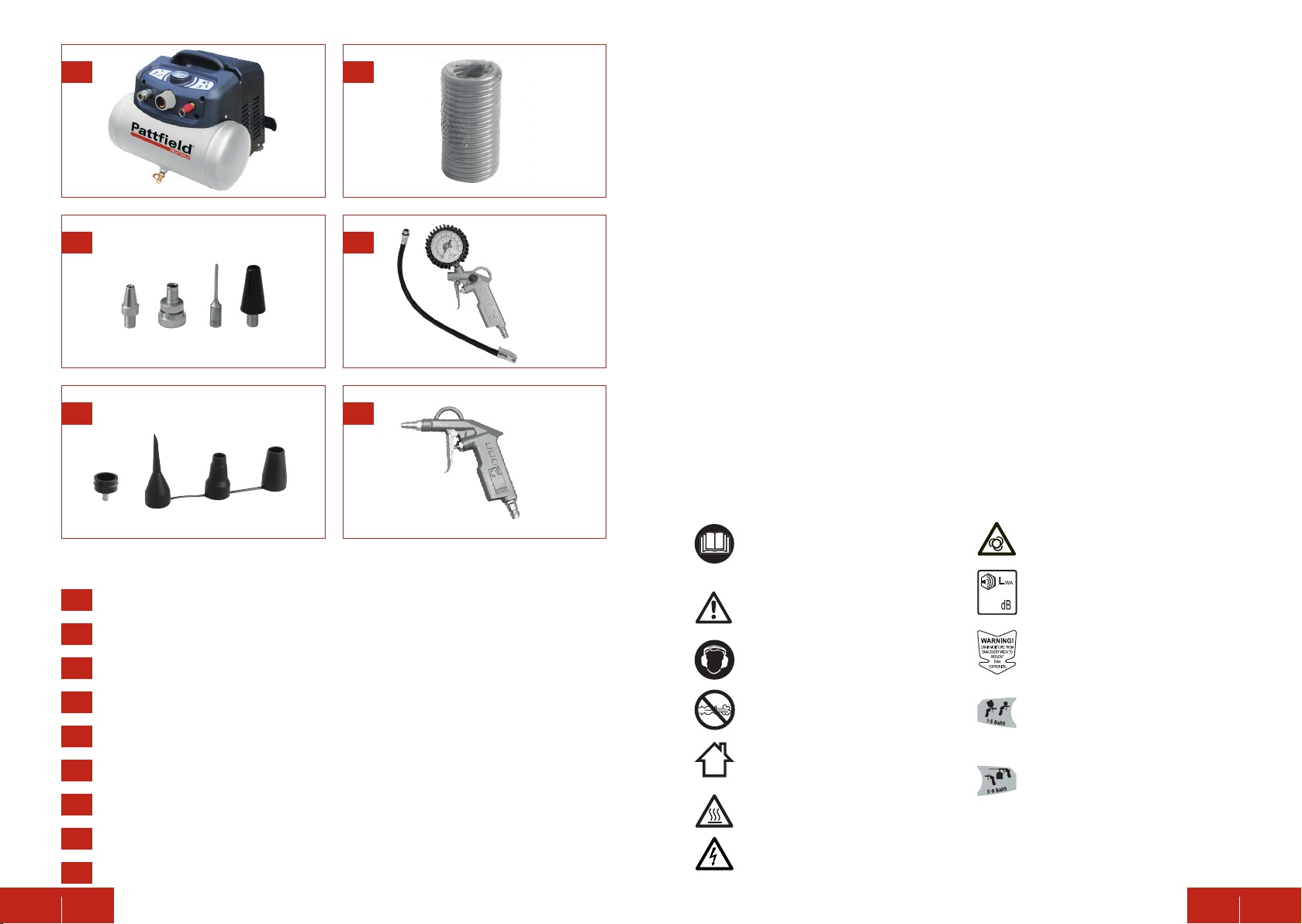

Lieferumfang
1x Kompressor
1x Spiralluftschlauch
1x Reifenfüller mit Adapterschlauch
1x Druckluftpistole
4x Düsen
1x Satz mit Kunststodüsen und Adapter
Falls Teile fehlen oder beschädigt sind, wen-
den Sie sich bitte an Ihren HORNBACH-Markt.
Zeichenerklärung
Bitte lesen Sie diese Bedienungsan-
leitung aufmerksam durch, und be-
wahren Sie diese für späteren Ge-
brauch auf.
Zur Vorbeugung von Gehörschäden
Gehörschutz tragen.
Vor dem Anschluss des Schlauches
das Ventil nicht önen.
Das Werkzeug nicht im Freien oder in
feuchter Umgebung verwenden.
Achtung - heiße Oberflächen. Nicht
berühren - Verbrennungsgefahr.
Stromschlaggefahr. Nicht önen.
Das Gerät kann automatisch ohne
Vorwarnung starten.
97
Der garantierte Schallleistungspegel
beträgt 97 dB.
WARNUNG! Wöchentlich Feuchtigkeit
ablassen, um den Druckbehälter vor
Rost zu schützen.
Druck für Lackierpistole und Reifen-
füller zwischen 1 und 5 bar einstellen.
Druck für Druckluftpistole und Wasch-
pistole zwischen 5 und 8 bar einstellen.
Inhaltsverzeichnis
Lieferumfang 3
Zeichenerklärung 3
Sicherheitshinweise 4
Konformitätserklärung 9
Produktübersicht 11
Bestimmungsgemäße Verwendung 11
Einrichten 11
Betrieb 14
Pflege und Wartung 15
Entsorgung 15
Garantie / DE / CH / AT / LU 16
Technische Daten 18
Schallemission 18
Lieferumfang
Etendue de livraison
Materiale compreso nella fornitura
Leveringsomvang
Leveransomfång
Rozsah dodávky
Rozsah dodávky
Volumul livrat
Scope of delivery
DE
SV
IT
SK
FR
CZ
NL
RO
GB
1x
1x
1x
1x
1x
1x

DE4DE 5
steckers bzw. Verbinden mit dem Ak-
kublock und vor dem Hochheben oder
Tragen des Werkzeugs sicherstellen,
dass der Schalter in der AUS-Stellung ist.
Das Tragen von Werkzeugen mit dem Finger
auf dem Schalter oder das Anschließen von
Werkzeugen, deren Schalter sich in der EIN-
Position befindet, kann zu Unfällen führen.
d) Keine Selbstüberschätzung. Jederzeit
auf einen sicheren Stand achten und
das Gleichgewicht halten. Dies ermög-
licht eine bessere Kontrolle des Elektro-
werkzeugs in unerwarteten Situationen.
e) Geeignete Kleidung tragen. Keine weite
Kleidung oder Schmuck tragen. Haare,
Kleidung und Handschuhe von beweg-
lichen Teilen fernhalten. Weite Kleidung,
Schmuck oder langes Haar können von be-
weglichen Teilen erfasst werden.
f) Falls Werkzeuge für den Anschluss an
eine Staubabsaugung oder an Samme-
lanlagen ausgerichtet sind, sicherstel-
len, dass diese angeschlossen sind und
ordnungsgemäß verwendet werden. Die
Verwendung einer Staubabsaugung kann
staubbedingte Gefahren reduzieren.
g) Wähnen Sie sich bitte nicht zu sehr in
Sicherheit und ignorieren Sie nicht die
Sicherheitsregeln, auch wenn Sie durch
häufigen Gebrauch mit dem Werkzeug
gut vertraut sind. Achtloses Handeln kann
binnen Sekundenbruchteilen zu schweren
Verletzungen führen.
h) Nicht auf einer Leiter oder instabilen
Unterlage verwenden. Durch einen siche-
rer Halt auf festem Untergrund lässt sich
das Elektrowerkzeug auch in unerwarteten
Situationen besser unter Kontrolle halten.
4 SORGFÄLTIGER UMGANG UND GE-
BRAUCH VON ELEKTROWERKZEUGEN
a) Den Nenndruck irgendeiner System-
komponente nicht überschreiten. Alle
Schläuche und Armaturen müssen für die
Verwendung unter dem maximal zulässigen
Druck des Kompressors geeignet sein.
b) Material- und Luftleitungen vor Beschä-
digungen oder Durchschlägen schüt-
zen. Schlauch und Netzkabel von scharfen
Gegenständen, Chemikalien, Öl, Lösungs-
mitteln und nassen Böden fernhalten. Für
Betriebsdrücke über 7 bar müssen Schläu-
che mit einem Sicherheitsdraht ausgestat-
tet werden.
c) Schläuche vor jeder Verwendung auf
Abnutzung kontrollieren und sicherstel-
len, dass alle Verbindungen sicher sind.
Nicht benutzen, wenn Mängel festgestellt
werden. Den Schlauch ersetzen oder beim
autorisierten Kundendienst prüfen oder re-
parieren lassen.
d) Den gesamten Druck im System lang-
sam ablassen. Staub und Schmutz können
schädlich sein.
e) Unbenutzte Elektrowerkzeuge außer-
halb der Reichweite von Kindern aufbe-
wahren. Nicht zulassen, dass Personen
das Elektrowerkzeug benutzen, welche
mit diesem oder den vorliegenden An-
weisungen nicht vertraut sind. Elektro-
werkzeuge sind gefährlich, wenn sie von
unerfahrenen Personen benutzt werden.
f) Werkzeuge sorgfältig pflegen. War-
tungsanweisungen befolgen. Ordnungs-
gemäß gepflegte Werkzeuge sind leichter
handzuhaben. Viele Unfälle sind die Folge
von schlecht gewarteten Werkzeugen.
g) Kontrollieren, ob bewegliche Teile feh-
lerhaft justiert sind oder klemmen, ob
Teile gebrochen sind oder ob Bedingun-
gen vorliegen, welche die Funktion des
Werkzeugs beeinträchtigen. Bei Beschä-
digungen das Werkzeug vor Gebrauch re-
parieren lassen.
h) Niemals ein Werkzeug auf sich oder an-
dere richten.
i) Die Außenflächen des Kompressors tro-
cken, sauber und frei von Öl und Fett
halten. Zum Reinigen immer ein sauberes
Tuch verwenden. Zum Reinigen des Gerätes
niemals Bremsflüssigkeiten, Benzin, Mine-
ralölerzeugnisse oder starke Lösungsmittel
verwenden. Die Befolgung dieser Anweisung
schützt das Kunststogehäuse vor Verschleiß.
j) Vor Verwendung von Zubehörteilen de-
ren Kompatibilität prüfen.
Sicherheitshinweise
ALLGEMEINE SICHERHEITSHINWEISE ZU
ELEKTROWERKZEUGEN
WARNUNG: Alle Sicherheitshinwei-
se, Anweisungen, Abbildungen und
Spezifikationen, welche diesem Elektro-
werkzeug beiliegen, durchlesen. Die Nicht-
befolgung der Warnhinweise und Anweisun-
gen kann zu Stromschlägen, Bränden und/
oder schweren Körperverletzungen führen.
Alle Warnhinweise und Anweisungen für
späteren Gebrauch aufbewahren.
Der Ausdruck „Elektrowerkzeug“ in den
Warnhinweisen bezieht sich auf Ihren netzbe-
triebenen (kabelgebundenen) Kompressor.
1 SICHERHEIT AM ARBEITSPLATZ
a) Den Arbeitsplatz sauber halten und für gute
Beleuchtung sorgen. Unordentliche oder
dunkle Bereiche erhöhen die Unfallgefahr.
b) Elektrowerkzeuge nicht in Bereichen mit
Explosionsgefahr verwenden, z. B. in der
Nähe von entzündbaren Flüssigkeiten,
Gasen oder Staub. Elektrowerkzeuge er-
zeugen Funken, welche Staub oder Dämpfe
entzünden können.
c) Kinder und Umstehende bei Benutzung
des Elektrowerkzeugs aus der näheren
Umgebung fernhalten. Ablenkungen kön-
nen zum Kontrollverlust führen.
2 ELEKTRISCHE SICHERHEIT
a) Stecker von Elektrowerkzeugen müssen
den Steckdosen entsprechen. Niemals
Änderungen am Stecker vornehmen.
Geerdete Elektrowerkzeuge nicht mit
Adaptersteckern verwenden. Unverän-
derte Stecker und passende Steckdosen
reduzieren die Stromschlaggefahr.
b) Körperkontakt mit geerdeten Oberflä-
chen wie z. B. Rohren, Heizkörpern,
Herden oder Kühlschränken meiden. Bei
Körperkontakt zu geerdeten Oberflächen
besteht erhöhte Stromschlaggefahr.
c) Elektrowerkzeuge nicht dem Regen oder
der Feuchtigkeit aussetzen. In das Elek-
trowerkzeug gelangendes Wasser erhöht
die Stromschlaggefahr.
d) Das Kabel nicht zweckentfremden. Das
Kabel nicht zum Tragen oder Ziehen des
Elektrowerkzeugs verwenden, zum Zie-
hen des Netzsteckers nicht am Kabel
ziehen. Das Kabel von Hitze, Öl, scharfen
Kanten oder beweglichen Teilen fernhal-
ten. Beschädigte oder verwickelte Kabel
erhöhen die Stromschlaggefahr.
e) Beim Betrieb des Elektrowerkzeugs im
Freien ein für den Außenbereich geeig-
netes Verlängerungskabel verwenden.
Die Verwendung eines für den Außenbe-
reich geeigneten Verlängerungskabels re-
duziert die Stromschlaggefahr.
f) Wenn der Betrieb von Elektrowerkzeugen
in einem feuchten Bereich unvermeidlich
ist, das Gerät an eine mit Fehlerstrom-
schutzschalter (FI) geschützte Steckdo-
se anschließen. Die Verwendung eines FI-
Schalters reduziert die Stromschlaggefahr.
3 PERSÖNLICHE SICHERHEIT
a) Bei Verwendung von Elektrowerkzeu-
gen aufmerksam und konzentriert ar-
beiten und Vernunft walten lassen. Das
Werkzeug nicht bei Müdigkeit oder un-
ter Einfluss von Drogen, Alkohol oder
Medikamenten verwenden. Ein Moment
der Unachtsamkeit beim Arbeiten mit Elek-
trowerkzeugen kann zu schweren Körper-
verletzungen führen.
b) Persönliche Schutzausrichtung be-
nutzen. Immer Schutzbrille mit Sei-
tenschutz sowie Gehörschutz tragen.
Andernfalls können Gegenstände in Ihre Au-
gen geschleudert werden, oder es kann zu
anderen schweren Verletzungen kommen.
Durch eine den Bedingungen entsprechen-
de Schutzausrüstung wie beispielsweise
Staubmasken, rutschfeste Sicherheits-
schuhe, Schutzhelm oder Gehörschutz wird
das Verletzungsrisiko verringert.
c) Unbeabsichtigtes Einschalten vermei-
den. Vor dem Anschließen des Netz-

DE6DE 7
ser Anweisung reduziert die Gefahr von
schweren Körperverletzungen.
12. Niemals das Werkzeug mit angeschlos-
senem Spiralluftschlauch unbeauf-
sichtigt lassen.
13. Dieses Werkzeug nicht betreiben, wenn
es kein lesbares Warnschild aufweist.
14. Undichte oder nicht einwandfrei funk-
tionierende Werkzeuge oder Schläuche
nicht weiter verwenden.
15. Vor Einstell- oder Wartungsarbeiten
oder bei Nichtverwendung eines Werk-
zeugs immer die Strom- und Druckluft-
versorgung unterbrechen.
16. Nicht versuchen, den Kompressor am
Schlauch zu ziehen oder zu tragen.
17. Der Druckluftverbrauch des Werkzeugs
ist eventuell größer als der Volumen-
strom des Kompressors.
18. Zusätzlich zu allen Sicherheitsvor-
schriften für den Kompressor auch
stets alle vom Hersteller des Druckluft-
werkzeugs empfohlenen Sicherheits-
vorschriften befolgen. Die Befolgung
dieser Anweisung reduziert die Gefahr von
schweren Körperverletzungen.
19. Einen Druckluftstrahl niemals auf Per-
sonen oder Tiere richten. Darauf achten,
Staub und Schmutz nicht auf sich selbst
oder andere Personen zu blasen. Die Be-
folgung dieser Anweisung reduziert die
Gefahr von schweren Körperverletzungen.
20.Diesen Kompressor nicht zum Sprit-
zen von Chemikalien verwenden. Durch
Einatmen von giftigen Dämpfen kann Ihre
Lunge geschädigt werden. In staubigen
Umgebungen oder bei Farbspritzarbeiten
eine Atemschutzmaske anlegen.
21. Werkzeugkabel und -schläuche regel-
mäßig kontrollieren und diese bei Be-
schädigungen beim nächstgelegenen
HORNBACH-Markt reparieren lassen.
Sie müssen jederzeit wissen, wo das Kabel
verläuft. Die Befolgung dieser Anweisung
reduziert die Gefahr von Stromschlägen
oder Bränden.
22.Beschädigte Teile kontrollieren. Vor
der weiteren Verwendung des Kompres-
sors oder Druckluftwerkzeugs beschä-
digte Schutzvorrichtungen oder andere
beschädigte Teile sorgfältig kontrollieren,
um deren Betriebs- und Funktionsfähigkeit
festzustellen.
23.Kontrollieren, ob bewegliche Teile rich-
tig justiert sind oder klemmen, ob Teile
gebrochen sind, ob das Werkzeug kor-
rekt bestückt wurde oder ob Bedingun-
gen vorliegen, welche die Funktion des
Werkzeugs beeinträchtigen. Beschädigte
Schutzvorrichtungen oder andere beschä-
digte Teile müssen vom autorisierten Kun-
dendienst fachgerecht repariert oder ersetzt
werden. Die Befolgung dieser Anweisung
reduziert die Gefahr von Stromschlägen,
Bränden oder schweren Verletzungen.
24.Sicherstellen, dass Ihr Verlängerungs-
kabel in einwandfreiem Zustand ist.
Nur Verlängerungskabel verwenden, die
für die Stromaufnahme des Produkts aus-
gelegt sind. Für Verlängerungskabel bis
zu 7,6 m Länge wird ein Aderquerschnitt
von mindestens 1 mm2empfohlen. Kabel-
längen über 15 m werden nicht empfoh-
len. Im Zweifelsfall den nächstgrößeren
Aderquerschnitt verwenden. Je kleiner die
Aderquerschnitts-Nummer, desto schwe-
rer das Kabel. Ein unterdimensioniertes
Kabel verursacht Spannungsabfälle und
führt zu Leistungsverlust und Überhitzung.
25.Das Werkzeug nicht in einer Garage
verwenden. Die Befolgung dieser Anwei-
sung reduziert die Gefahr, dass sich Kraft-
stodämpfe entzünden.
26.Niemals ein an Druckluft angeschlos-
senes Werkzeug lagern. Das Einlagern
eines mit Druckluft beaufschlagten Werk-
zeugs kann zu unbeabsichtigtem Auslösen
und somit möglicherweise zu schweren
Körperverletzungen führen.
27. Schützen Sie Ihre Lunge. Gesichts- oder
Staubmaske tragen, wenn beim Arbeiten
Staub entsteht. Die Befolgung dieser An-
weisung reduziert die Gefahr von schwe-
ren Körperverletzungen.
28.Spiraldruckluftschläuche nicht über
den Nenndruck hinaus belasten. Die
k) Vor Gebrauch von Zubehörteilen oder
Druckluftwerkzeugen deren Betriebs-
anleitung lesen und verstehen.
l) Das Elektrowerkzeug und Zubehör in
Übereinstimmung mit diesen Anwei-
sungen und unter Berücksichtigung der
Arbeitsbedingungen und der auszufüh-
renden Tätigkeiten benutzen. Die Ver-
wendung des Elektrowerkzeugs für andere
als die vorgesehenen Anwendungen kann
zu gefährlichen Situationen führen.
5 SERVICE
a) Wartungsarbeiten an Werkzeugen dür-
fen nur von qualifiziertem Reparatur-
personal vorgenommen werden. Von
nicht qualifiziertem Personal vorgenomme-
ne Wartungs- und Instandhaltungsarbeiten
können zu Körperverletzungen führen.
b) Vom Stromnetz trennen, das Ablassven-
til önen, um den Behälter vom Druck zu
entlasten und Wasser ablaufen zu lassen,
und vor der Wartung den Kompressor
handwarm abkühlen lassen. Nach dem
Ausschalten des Kompressors den Druck-
regler bis zum Anschlag nach links drehen.
c) Bei Wartungsarbeiten ausschließlich
Originalersatzteile verwenden. Die War-
tungsanweisungen im Abschnitt „Pflege und
Wartung“ dieser Betriebsanleitung befolgen.
Die Verwendung nicht zugelassener Teile
oder die Nichtbeachtung der Wartungsan-
weisungen können zu Verletzungen führen.
6 BESONDERE SICHERHEITSVORSCHRIFTEN
1. Machen Sie sich mit dem Kompressor
vertraut. Die Betriebsanleitung sorgfäl-
tig durchlesen. Machen Sie sich mit den
Funktionen und Einschränkungen sowie
den potenziellen spezifischen Gefahren in
Verbindung mit diesem Werkzeug vertraut.
Die Befolgung dieser Anweisung reduziert
die Gefahr von Stromschlägen, Bränden
oder schweren Verletzungen.
2. Jeden Tag nach Gebrauch Feuchtigkeit
aus dem Druckbehälter ablassen. Falls
das Gerät für längere Zeit nicht verwendet
wird, wird empfohlen, das Ablassventil
geönet zu lassen, bis das Gerät wieder
verwendet wird. Dadurch kann die Feuch-
tigkeit restlos ablaufen, und das Innere
des Druckbehälters wird vor Korrosion
geschützt.
3. Brand- oder Explosionsgefahr. Keine
brennbaren Flüssigkeiten sprühen. Der
Sprühbereich muss gut belüftet sein. Den
Kompressor vom Sprühbereich und allen
explosiven Dämpfen fernhalten.
4. Berstgefahr. Den Druckregler nicht so
einstellen, dass der Ausgangsdruck grö-
ßer als der angegebene Maximaldruck des
Aufsatzwerkzeugs und/oder des aufzubla-
senden Artikels ist. Niemals mit Drücken
über 8bar verwenden.
5. Beim Aufblasen eines Artikels regel-
mäßig einen Luftdruckmesser verwen-
den, um den Luftdruck zu kontrollieren.
6. Um die Gefahr von Stromschlägen zu
reduzieren, das Gerät nicht Wasser
(Regen) oder Staub aussetzen; das Ge-
rät im Innenbereich aufbewahren.
7. Den Druckbehälter jährlich auf Rost,
kleine Löcher oder andere Unregelmä-
ßigkeiten prüfen, welche den Druck-
behälter möglicherweise unsicher
machen. Auf keinen Fall Schweißarbeiten
am Druckbehälter ausführen oder Löcher
einbohren.
8. Sicherstellen, dass der Schlauch nicht
blockiert ist und nicht verheddert. Ver-
wickelte oder verhedderte Schläuche kön-
nen zum Verlust des Gleichgewichts oder
sicheren Stands führen, und sie können
beschädigt werden.
9. Den Kompressor ausschließlich für den
bestimmungsgemäßen Einsatzzweck
verwenden. Das ursprüngliche Design
und Funktion des Gerätes nicht ändern
oder modifizieren.
10. Seien Sie sich stets bewusst, dass Sie
durch Zweckentfremdung und unsach-
gemäße Handhabung dieses Werk-
zeugs sich und andere Personen ver-
letzen können.
11. Niemals auf den Kompressor steigen
oder darauf stehen. Die Befolgung die-

DE8DE 9
Konformitätserklärung
Wir erklären, dass das unter Techni-
sche Daten beschriebene Produkt:
Kompressor PE-1506 und PE-1506CH
hergestellt für:
HORNBACH Baumarkt AG
Hornbachstraße 11
76879 Bornheim / Germany
in der Ausführung folgenden Richtlinien
entspricht:
Maschinenrichtlinie 2006/42/EG
Druckgeräterichtlinie 2014/68/EU
Outdoor-Richtlinie 2000/14/EG
EMV-Richtlinie 2014/30/EU
und folgenden anwendbaren harmonisierten
Normen entspricht:
EN 60204-1:2006/+A1:2009
EN 1012-1:2010
EN 55014-1:2006/+A1:2009/+A2:2011
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
Die Konformität mit der Richtlinie über um-
weltbelastende Geräuschemissionen von zur
Verwendung im Freien vorgesehenen Geräten
und Maschinen wird durch das Konformitäts-
bewertungsverfahren gemäß Anhang VI und
Richtlinie 2000/14/EG bestätigt.
Gemessener Schallleistungspegel: 96 dB(A)
Garantierter Schallleistungspegel: 97 dB(A)
Benannte Stelle:
Intertek Testing Services Shanghai Ltd
Intertek,BI No.86,1198 Qinzhou
Road(North),Shanghai, China 200233
Benannte Stelle Nr.: 0359
Zertifikat-Nr.:
160801205SHA(160801205SHA-001/A1)
Andreas Back
Leitung Qualitätsmanagement, Umwelt & CSR
Bevollmächtigter für die Zusammenstellung
der technischen Unterlagen
Bornheim, der 16.09.2019
HORNBACH Baumarkt AG
Hornbachstraße 11
76879 Bornheim / Germany
Befolgung dieser Anweisung reduziert die
Gefahr von schweren Körperverletzungen.
29.Falls das Netzkabel beschädigt ist, darf
es nur vom Hersteller oder autorisier-
ten Kundendienst ersetzt werden, um
die Gefahr von Stromschlägen oder
Funktionsstörungen zu vermeiden.
30.Diese Anweisungen aufbewahren. Le-
sen Sie häufig darin und benutzen Sie die
Anweisungen bei der Einweisung anderer
Personen zur Nutzung dieses Werkzeugs.
Falls Sie dieses Werkzeug verleihen, über-
geben Sie dem Nutzer bitte auch diese An-
weisungen.
31. Vermeiden Sie starke Belastungen auf
das Leitungssystem, indem Sie flexib-
le Schlauchanschlüsse verwenden um
Knickstellen zu vermeiden.
32.Max. Neigung laut technischen Daten nicht
überschreiten.
ELEKTRISCHER ANSCHLUSS
1. Dieses Werkzeug darf nur an eine
Steckdose mit 220-240V AC (normaler
Haushaltsstrom), 50 Hz angeschlossen
werden. Das Produkt nicht mit Gleichstrom
(DC) betreiben. Ein erheblicher Spannungs-
abfall verursacht einen Leistungsverlust
und führt zur Überhitzung des Motors. Falls
der Kompresser nicht arbeitet, obwohl er
an einer Steckdose angeschlossen ist, die
Stromversorgung sorgfältig prüfen.
2. Für die Spannung ist die Verkabelung
im Gebäude ebenso wichtig wie die
Nennleistung des Motors. Eine nur für
Beleuchtung ausgelegte Leitung ist für die
Versorgung eines Elektrowerkzeugmotors
nicht geeignet. Adern, deren Querschnitt
für eine kurze Kabellänge ausreichend
ist, können für längere Kabellängen un-
zureichend sein. Eine Leitung, die für die
Versorgung eines Elektrowerkzeugs aus-
reichend ist, kann für die Versorgung von
zwei oder drei Werkzeugen unzureichend
sein.
3. Dieses Produkt muss geerdet werden.
Im Fall einer Fehlfunktion oder Störung
bietet die Erdung dem abfließenden Strom
den geringsten Widerstand, um die Gefahr
von Stromschlägen zu reduzieren. Dieses
Werkzeug ist mit einem Netzkabel mit
Erdungsleiter und einem Erdungsstecker
ausgestattet. Der Stecker muss in eine
passende und gemäß örtlichen Bestim-
mungen fachgerecht montierte und geer-
dete Steckdose eingesteckt werden.
4. Das Produkt nur an eine zum Stecker
passende Steckdose anschließen. Für
den Anschluss dieses Produkts keinen Ad-
apter verwenden.
5. Keine Veränderungen am mitgeliefer-
ten Stecker vornehmen. Falls der Ste-
cker nicht in die Steckdose passt, von
einem qualifizierten Elektriker eine pas-
sende Steckdose installieren lassen.
6. Falls die Anschlussanweisungen nicht
vollständig verstanden wurden oder
Zweifel an der fachgerechten Erdung
des Produkts bestehen, einen qualifi-
zierten Elektriker oder Servicetechni-
ker zwecks Prüfung heranziehen.
7. Die für den Kompresser genutzte(n)
Leitung(en) und Steckdose(n) muss/
müssen mit einem Fehlerstromschutz-
schalter (FI) geschützt sein.
8. Ein beschädigtes oder verschlissenes
Netzkabel umgehend ersetzen lassen.

DE 11
3Zum Aufblasen den Adapterschlauch11
in den Ausgang des Reifenfüllers12
einschrauben.
Vorsicht! Befolgen Sie bei Inbe-
triebnahme von Druckluftwerkzeu-
gen stets die jeweiligen Herstelleranwei-
sungen.
2Die Druckluftpistole13, den Rei-
fenfüller12 oder ein geeignetes
Druckluftwerkzeug an die größere
Kupplung des Spiralluftschlauchs14
anschließen, sodass die Sicherungs-
hülse vorspringt.
8 Netzkabel
9 Düsen
10 Kunststodüsen
11 Adapterschlauch
12 Reifenfüller
13 Druckluftpistole
14 Spiralluftschlauch
Produktübersicht
1 Transportgri
2 Ausgangsmanometer
3 Luftauslass
4 Druckregler
5 Sicherheitsventil
6 Kondensat-Ablassventil
7 Ein-/Ausschalter
Der Kompressor ist zur Erzeugung von Druck-
luft zum Betreiben passender Druckluftwerk-
zeuge, zum Freiblasen und zum Aufblasen
vorgesehen. Das Werkzeug ist nur für den
beaufsichtigten Betrieb geeignet.
Jegliche anderweitige Verwendung oder Ver-
änderung des Werkzeugs wird als unsach-
gemäße Verwendung betrachtet und kann
erhebliche Gefahren verursachen.
Verwendungsbeschränkung
Den Kompressor NICHT VERWENDEN
- für andere Gase als Luft,
- in explosionsgefährdeten Bereichen,
- für Atemluft (z. B. Tauchausrüstung),
- für medizinische Zwecke,
- für den Lebensmittelbereich,
- für Mess-, Prüf- und Sicherheitszwecke,
- zum Sauberblasen von Kleidung,
- für gewerbliche und industrielle Nutzung.
4Die entsprechende Düse in die Schnell-
kupplung des Adapterschlauchs ein-
stecken.
Verwenden Sie den Adapter zum
Anschließen einer der Kunststodü-
sen.
Einrichten
Den Kompressor nur in trockenen Räumen bei
+5 °C bis +40 °C betreiben.
1ANSCHLUSS Kompressor ausschalten und Netzste-
cker ziehen.
A Den Druckregler vollständig nach
links drehen.
B Warten, bis der Ausgangsdruck bei
0bar liegt.
C Die kleinere Kupplung des Spiralluft-
schlauchs an den Luftauslass3an-
schließen, so dass die Sicherungshülse
vorspringt.
Bestimmungsgemäße Verwendung
1
6
2
3
4
5
1B
A
C
4
2
3
7
8
11
9
10
12
13
14

DE12
1
1
1
1 2
1.
2.
3
2
ABKOPPELN
1
Vorsicht! Vor dem Abkoppeln: Kom-
pressor ausschalten und Netzste-
cker ziehen. Zur Druckentlastung den
Druckregler vollständig nach links drehen.

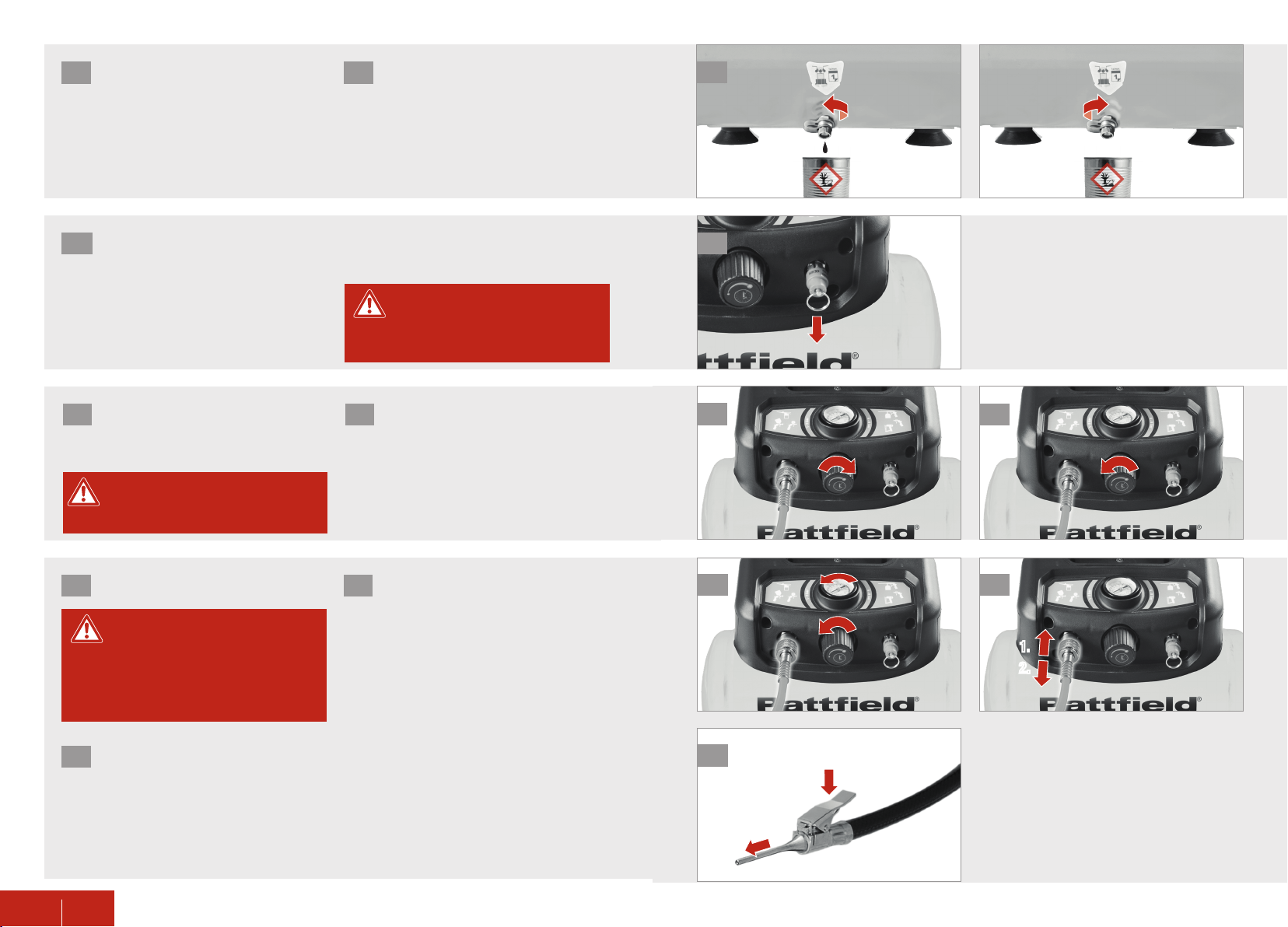

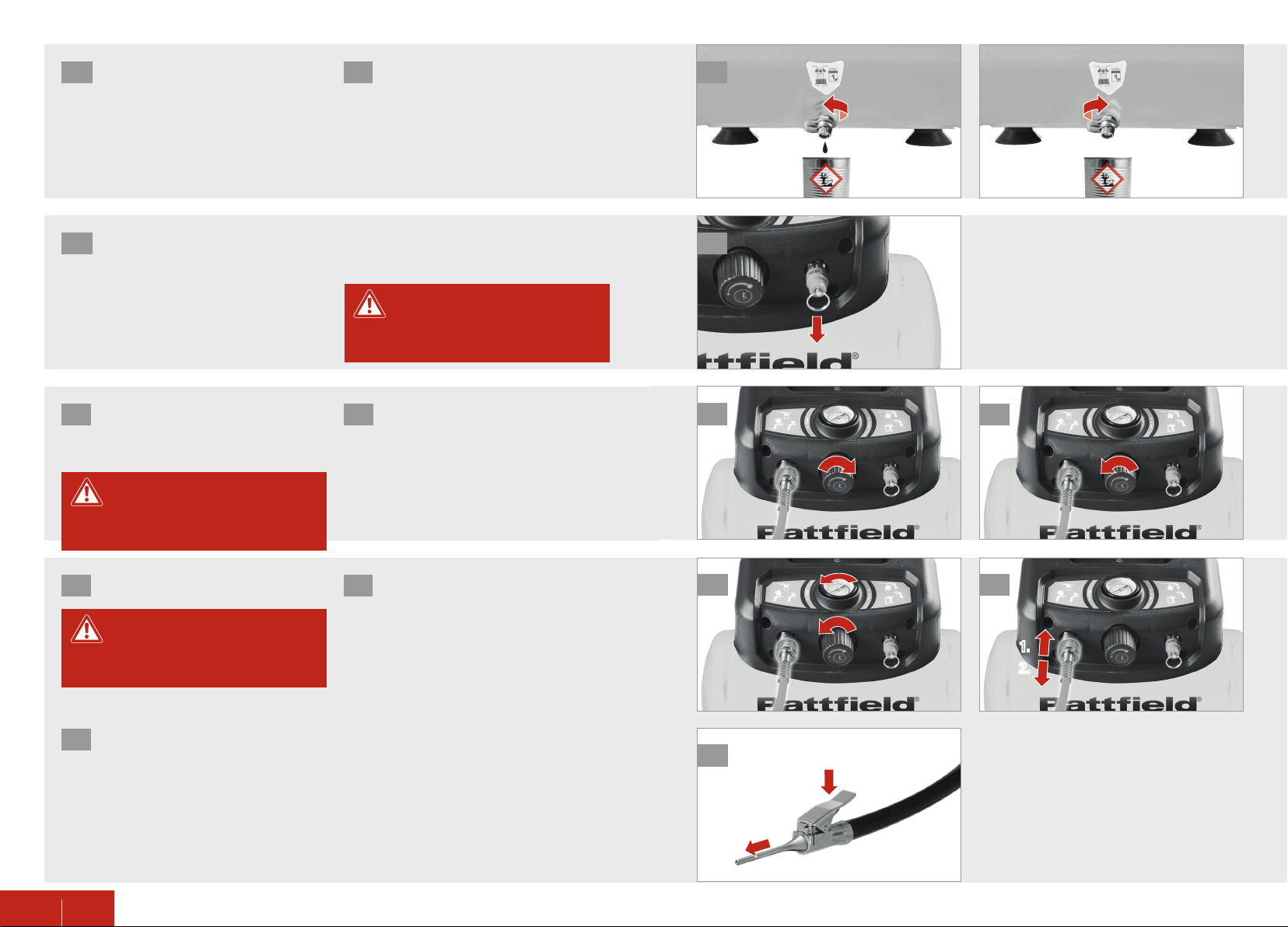

1PRÜFEN DES SICHERHEITSVENTILS
Den Kompressor einschalten. Sobald der
Kompressor unter Druck ist, am Ring des
Sicherheitsventils 5 ziehen, bis hörbar
Luft austritt.
Benutzen Sie den Kompressor nicht,
wenn nach dem Loslassen des Rings
noch Luft austritt, oder wenn das Ventil
AUSGANGSDRUCK ERHÖHEN
1Den Druckregler4nach rechts drehen.
Das Manometer2 zeigt den Ausgangs-
druck an.
Warnung! Überschreiten Sie nie-
mals den in der Anleitung des ange-
schlossenen Werkzeugs oder aufblasbaren
Produktes vorgegebenen Druck.
ENTLEERUNG DES DRUCKBEHÄLTERS
Sicherstellen, dass der Kompressor
ausgeschaltet ist. Am Ring des Sicher-
heitsventils5ziehen, um den Rest-
druck zu entlasten.
Einen Behälter unter das Ablassventil6
stellen, und das Ablassventil langsam
nach links drehen.
1 2 Das Ablassventil6nach rechts drehen,
bis es fest verschlossen ist.
Das abgelassene Kondensat unter Be-
achtung der örtlichen Vorschriften ent-
sorgen.
2Das Ende des Spiralluftschlauches si-
cher halten. Die Sicherungshülse zu-
rückziehen und den Anschluss heraus-
ziehen.
verstopft ist. Das Sicherheitsventil bei Ih-
rem HORNBACH-Markt ersetzen lassen.
Warnung! Die Verwendung eines
Kompressors mit defektem Sicher-
heitsventil kann zum Tod oder zu schweren
Körperverletzungen führen.
AUSGANGSDRUCK REDUZIEREN
2Den Druckregler4nach links drehen,
um den Ausgangsdruck zu reduzieren.
Warten, bis das Manometer2den ge-
wünschten Druck anzeigt.
3Zum Entfernen der Düse auf den Sperr-
hebel des Adapterschlauchs11 drü-
cken.

DE14 DE 15
Betrieb
Vorsicht! Immer Schutzbrille mit
Seitenschutz tragen. Andernfalls
können Gegenstände in Ihre Augen ge-
schleudert werden, oder es kann zu ande-
ren schweren Verletzungen kommen.
Vorsicht! Diese Ausrüstung enthält
Teile, welche dazu neigen, Lichtbö-
gen und Funken zu erzeugen. Nicht in ex-
plosionsgefährdeten Bereichen verwen-
den.
Vorsicht! Niemals den vom Herstel-
ler des angeschlossenen Werkzeugs
vorgegebenen Nenndruck überschreiten.
Wenn der Kompressor als Aufblasvorrich-
tung verwendet wird, niemals den vom
Hersteller des aufzublasenden Produktes
vorgegebenen maximalen Befülldruck
überschreiten.
Inbetriebnahme
- Sicherstellen, dass der Ein-/Ausschalter7
auf O (AUS) steht.
- Das Ablassventil6nach rechts drehend
schließen.
- Den Kompressor an eine geeignete Steck-
dose anschließen (siehe Technische Daten).
Eine mit Fehlerstromschutzschalter (FI) ge-
schützte Steckdose verwenden.
- Schließen Sie den Spiralluftschlauch ent-
sprechend der Anweisungen unter "An-
schluss" auf vorhergehender Seite und der
Bedienungsanleitung des Werkzeugs an
ein geeignetes Werkzeug an (z. B. müssen
einige Werkzeuge eingeschaltet an den
Schlauch angeschlossen werden).
- Den Ein-/Ausschalter auf 1 (EIN)7 stellen.
- Den Druckregler4auf den Mindestdruck
des angeschlossenen Werkzeugs oder des
aufzublasenden Produktes einstellen.
HINWEIS: Wenn das Gerät eingeschaltet ist,
arbeitet der Kompressor automatisch, solange
der Druck im Druckbehälter unter der einge-
stellten Druckbegrenzung liegt. Sobald der
eingestellte Maximaldruck erreicht ist, schal-
tet sich der Kompressor aus.
Ausschalten
- Den Ein-/Ausschalter7 auf O (AUS) stellen.
- Den Netzstecker des Kompressors ziehen.
- Zur Druckentlastung den Druckregler4voll-
ständig nach links drehen.
- Zur Druckentlastung des Druckbehälters
solange am Ring des Sicherheitsventils5
ziehen, bis keine Luft mehr ausströmt.
- Den Druckbehälter entleeren.
- Vor Transport oder Lagerung den Spiralluft-
schlauch vom Kompressor abklemmen.
- An einem trockenen und sauberen Ort auf-
bewahren. Von Kindern fernhalten.
Transport und Lagerung
Warnung! Den Kompressor auf kei-
nen Fall transportieren, lagern oder
entsorgen, während er unter Druck steht.
- Den Druckbehälter entleeren.
- Vor Transport oder Lagerung den Druck-
luftschlauch vom Kompressor abkoppeln.
- Den Kompressor nur am Transportgri1
anheben.
- An einem trockenen und sauberen Ort
aufbewahren. Von Kindern fernhalten.
Pflege und Wartung
Gefahr! Das Sicherheitsventil oder
den Druckregler nicht auseinander-
bauen. Das Ablassventil niemals önen,
solange der Druckbehälter unter Druck
steht. Den Tank entlüften. Sollte der Druck
im Druckbehälter vor einer Demontage
nicht abgelassen werden, kann es zu einer
Explosion und/oder zu schweren Körper-
verletzungen kommen.
- Die Maschine immer sauber und trocken
halten und vor Öl oder Fett schützen.
- Zum Schutz der Augen während der Reini-
gung eine Schutzbrille tragen.
- Um Rostbildung im Druckbehälter vorzu-
beugen, den Behälter nach der Arbeit ent-
leeren.
- Für eine sichere und sachgemäße Verwen-
dung das Gerät und die Belüftungsschlitze
immer sauber halten.
- Regelmäßig auf erkennbare Mängel und/
oder beschädigte Teile kontrollieren.
- Alle Befestigungen regelmäßig kontrollie-
ren. Diese können sich in Folge der Vibra-
tionen mit der Zeit lösen.
- Das am stärksten belastete Teil ist der
Spiralschlauch. Den Schlauch regelmäßig
kontrollieren: Falls der Schlauch verschlis-
sen ist, muss er umgehend ersetzt werden.
- Verschlissene oder beschädigte Teile aus-
tauschen.
- Wenn das Maschinengehäuse gereinigt
werden muss, dieses mit einer Bürste oder
einem weichen, feuchten Tuch abwischen.
Ein mildes Reinigungsmittel kann verwen-
det werden, jedoch kein Alkohol, Benzin
oder andere Reinigungsmittel.
- Auf keinen Fall ätzende Reinigungsmittel
zum Reinigen von Kunststoteilen verwen-
den.
Entsorgung
Das Symbol "durchgestrichene
Mülltonne" erfordert die separate
Entsorgung von Elektro- und Elektro-
nik-Altgeräten (WEEE). Solche Geräte
können gefährliche und umweltge-
fährdende Stoe enthalten. Diese Geräte sind
an einer ausgewiesenen Sammelstelle für das
Recycling von elektrischen und elektronischen
Geräten zu entsorgen und dürfen nicht im un-
sortierten Hausmüll entsorgt werden. Dadurch
tragen Sie zum Schutz der Ressourcen und
der Umwelt bei. Für weitere Informationen
wenden Sie sich bitte an die örtlichen Behör-
den.
Kinder dürfen auf keinen Fall mit Kunststo-
beuteln und Verpackungsmaterial spielen, da
Verletzungs- bzw. Erstickungsgefahr besteht.
Solches Material sicher lagern oder auf um-
weltfreundliche Weise entsorgen.

DE16 DE 17
Garantie / DE / CH / AT / LU
Dieser Artikel der Marke Pattfield wurde nach
den modernsten Fertigungsmethoden herge-
stellt und unterliegt einer ständigen strengen
Qualitätskontrolle.
Deutschland:
Die HORNBACH Baumarkt AG,
Hornbachstraße 11, 76879 Bornheim
Schweiz:
Die HORNBACH Baumarkt (Schweiz) AG,
Schellenrain 9, CH-6210 Sursee
Österreich:
Die HORNBACH Baumarkt GmbH, IZ. NÖ-
Süd, Str.3, Obj.64, 2355 Wiener Neudorf
Luxemburg:
Die HORNBACH Baumarkt (Luxemburg) AG,
31 Rue du Puits Romain, 8070 Bertrange
(nachfolgend Garantiegeber), garantiert ent-
sprechend den nachfolgenden Bestimmungen
für die Qualität der Maschinen.
1. Garantiezeit
Die Garantiezeit beträgt 3 Jahre. Die Garantie-
zeit beginnt mit dem Kaufdatum. Bitte bewahren
Sie zum Nachweis des Kaufdatums den Origi-
nalkassenbon oder die Originalrechnung gut auf.
2. Umfang der Garantie
Die Garantie gilt ausschließlich für Fabrikations-
oder Materialfehler. Die Garantie gilt nur bei Ver-
wendung des Artikels im privaten Gebrauch.
Die Garantie gilt nicht für Mängel, die auf
• missbräuchliche oder unsachgemäße An-
wendung,
• Gewaltanwendung oder Fremdeinwirkungen,
• Schäden durch Nichtbeachtung der Monta-
ge- oder Gebrauchsanleitung,
• den Anschluss an eine falsche Netzspan-
nung oder Stromart,
• eine nicht fachgerechte Installation,
• eine Überlastung des Gerätes,
• eine Verwendung von nicht zugelassenen
Einsatzwerkzeugen oder Zubehör,
• Nichtbeachtung der Wartungs- und Sicher-
heitsbestimmungen,
• Eindringen von Fremdkörpern in das Gerät,
• Verwendungsgemäßen, üblichen Verschleiß
• den gewerblichen Gebrauch
zurückzuführen sind.
Nicht von der Garantie erfasst sind des Wei-
teren Schäden an Verschleißteilen, die auf
normalen Verschleiß zurückzuführen sind. Die
Garantie umfasst auch keine Begleitschäden
oder Folgeschäden sowie mögliche Ein- und
Ausbaukosten im Garantiefall.
3. Leistungen aus der Garantie
Während der Garantiezeit prüft der Garantie-
geber den defekten Artikel um festzustellen,
ob ein Garantiefall vorliegt. Liegt ein Garan-
tiefall vor, dann repariert oder tauscht der Ga-
rantiegeber den Artikel auf seine Kosten. So-
fern der Artikel im Zeitpunkt des Garantiefalls
nicht mehr lieferbar ist, ist der Garantiegeber
berechtigt, den Artikel gegen ein ähnliches
Produkt auszutauschen. Der ausgetauschte
Artikel oder Teile dieses gehen in das Eigen-
tum des Garantiegebers über.
Die Garantieleistungen (Reparatur oder Aus-
tausch) verlängern die Garantiezeit nicht.
Durch die Garantieleistungen entsteht auch
keine neue Garantie.
Luxemburg: Während einer Reparatur be-
steht kein Anspruch auf einen Ersatzartikel.
Die Wahl der Garantieleistungen (Reparatur
oder Austausch) erfolgt nach freiem Ermessen
des Garantiegebers. Es besteht kein Anspruch
auf eine bestimmte Garantieleistung oder die
Rückerstattung des Kaufpreises.
4. Inanspruchnahme der Garantie
Bitte wenden Sie sich für die Inanspruchnah-
me der Garantie an den nächsten HORNBACH-
Baumarkt.
Diesen finden Sie unter www.hornbach.com.
Die Inanspruchnahme der Garantie kann nur
bei Vorlage des defekten Artikels und des
Originalkassenbons oder der Originalrechnung
erfolgen.
5. Gesetzliche Rechte
Ihre gesetzlichen Rechte aus Gewährleistung
und Produkthaftung werden durch die Garan-
tie nicht eingeschränkt.
Luxemburg: Die gesetzlichen Gewährleis-
tungsrechte für Verbraucher (Konformitätsge-
währleistung gemäss des luxemburgischen
Code de la consommation sowie Konformitäts-
anspruch bei Übergabe und Garantie gegen
verdeckte Mängel des luxemburgischen Code
civil) werden durch die Garantie nicht einge-
schränkt. Die Konformitätsgewährleistung
gemäß des luxemburgischen Code de la con-
sommation dauert zwei (2) Jahre ab Lieferung
des Artikels.

DE18
Technische Daten
Pattfield Kompressor 6l
Modell PE-1506 PE-1506CH
Version EU-Stecker Schweizer Stecker
Art.-Nr. 10090394 10090395
Nennspannung 220V – 240V AC, 50 Hz
Nennleistung *) 1200 W S3 25%
Max. Motordrehzahl 3800 U/min
Ansaugleistung 172 l/min
Druckbehältervolumen 6 l
Max. Betriebsdruck 8bar
Umgebungstemperatur +5 °C bis +40 °C
Schalldruckpegel (LpA)76,2 dB(A)
Messunsicherheitsfaktor K 0,28 dB (A)
Schallleistungspegel (LWA)96 dB (A)
Messunsicherheitsfaktor K 0,28 dB(A)
Garantierter Schallleistungspegel (LWA)97 dB(A)
Gewicht 9 kg
Abmessungen (L x B x H) 395 mm x 370 mm x 340 mm
Max. Neigungswinkel 10°
Schallemission
Die in dieser Anleitung angegebenen Wer-
te wurden entsprechend einem gemäß EN
3744:1995 genormten Messverfahren unter
Betriebsbedingungen laut Punkt 9 Teil B An-
hang III EU-RL 2000/14/EG gemessen und
können für den Vergleich von Maschinen un-
tereinander verwendet werden.
Sie können auch für eine vorläufige Einschät-
zung der Belastung herangezogen werden.
