5. Avant la mise en service

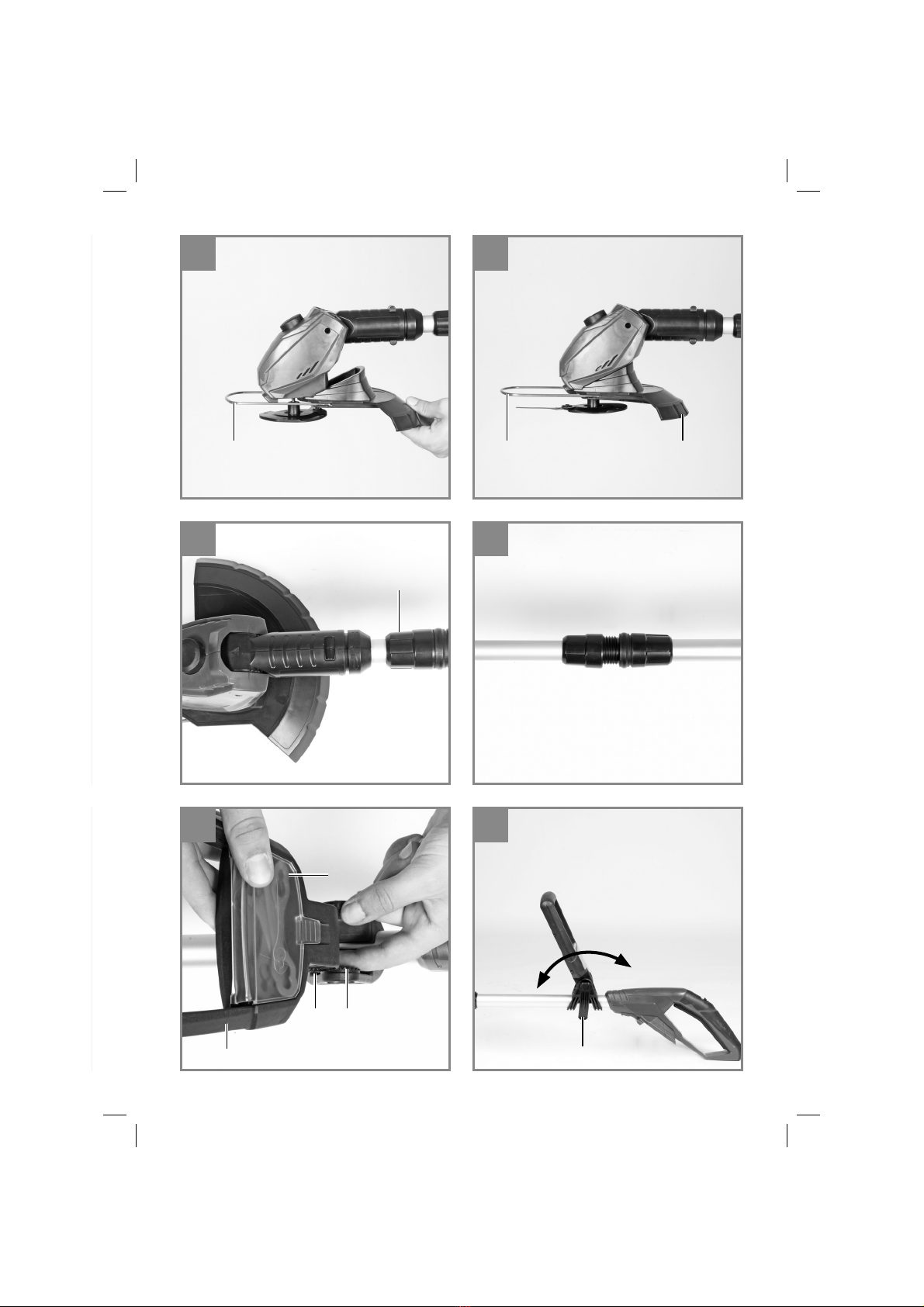

5.1 Montage du capot de protection
(figure 3-4)
Lors du montage du capot de protection (figure 1/
pos. 8), veillez à ce que le guide-bordures (figure
1/pos. 6) se trouve dans une position dans laquel-
le la tête de lame ne gêne pas (figure 1/pos. 7)
le montage. Faites glisser le capot de protection
(figure 1/pos. 8) comme indiqué sur la figure 3 sur
le carter du moteur dans le sens de la flèche.Veil-
lez à un enclenchement correct ! Assurez-vous
que le capot de protection est monté comme sur
la figure 4.
5.2 Réglage de la hauteur (fig. 5)
Desserrez l’écrou-raccord (fig. 5/pos. 5) jusqu’à
ce que le manche du coupe-herbe puisse
s’enficher et se retirer librement. Réglez à présent
la hauteur de travail souhaitée (figure 6), et fixez
le manche dans cette position en revissant comp-
lètement l’écrou-raccord.
5.3. Montage de la poignée supplémentaire
(figure 7)
Montez la poignée supplémentaire sur la fixation
prévue à cet effet en faisant attention à la créne-
lure (figure 7/pos. I & II). Ensuite, fixez la poignée
supplémentaire à l’aide de la vis jointe à la livrai-
son et du verrou de réglage.Veillez à ce que le
rangement pour les lames de rechange soit orien-
té vers le haut de l’appareil.
5.4 Réglage de la poignée supplémentaire
(fig. 8)
Desserrez le verrou de fixation (figure 8/pos. 3) de
la poignée supplémentaire jusqu’à ce que celui-ci
puisse bouger d’avant en arrière sans grande ré-
sistance. Ajustez la position souhaitée et revissez
la vis de fixation complètement.
5.5 Réglage de l’angle d’inclinaison du gui-
don (fig. 9)
Appuyez sur le bouton pour le réglage de
l’angle d’inclinaison du guidon (fig. 9/pos. K).
Vous pouvez à présent régler le guidon sur
l’angle d’inclinaison désiré. Pour bloquer l’angle
d’inclinaison, relâcher le bouton et laisser le gui-
don s’enclencher. 3 crans d’arrêt sont possibles.

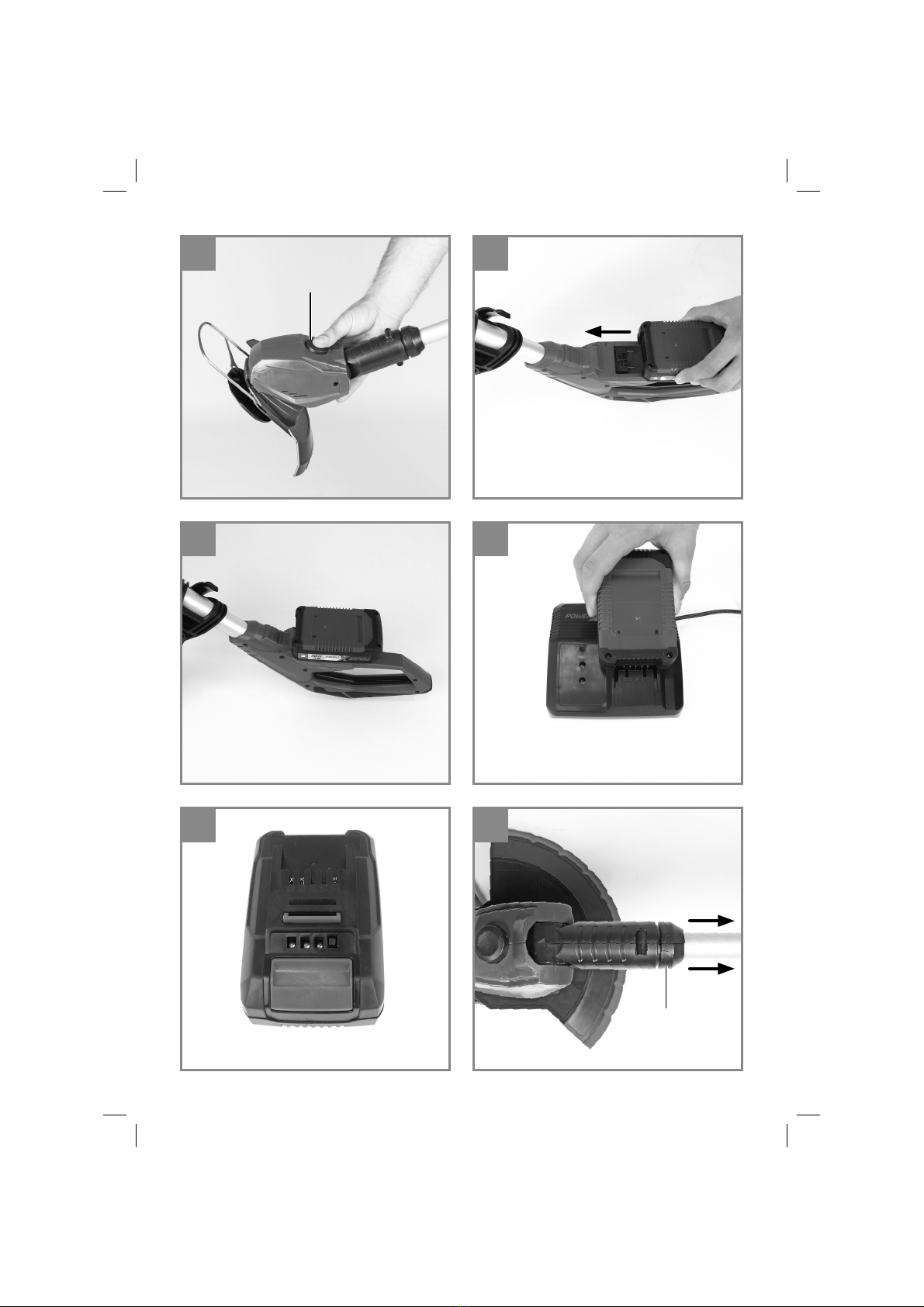

5.6. Montage de l’accumulateur (figure 10/11)
Appuyez sur les touches d’enclenchement la-
térales de l’accumulateur comme illustré sur la
figure 10 et insérez l’accumulateur dans le loge-
ment d’accumulateur prévu à cet effet. Dés que
l’accumulateur est dans une position comme il-
lustré sur la figure 11, veillez à ce que les touches
d’enclenchement s’enclenchent ! Le démontage
de l’accumulateur s’effectue dans l’ordre inverse !
5.7 Charge de l’accumulateur (fig. 12)
1. Sortez le bloc accumulateur de l’appareil.
Pour cela appuyez sur les touches
d’enclenchement latérales.
2. Comparez si la tension du secteur indiquée
sur la plaque signalétique correspond à la
tension réseau disponible. Branchez la fiche
de contact du chargeur (1) dans la prise de
courant. Le voyant LED vert commence à cli-
gnoter.
3. Mettez l’accumulateur (a) dans le chargeur
(1).
4. Au point « Affichage chargeur », vous trou-
verez un tableau avec les significations des
affichages LED sur le chargeur.
Pendant la charge, il est possible que
l’accumulateur chauffe quelque peu. C’est ce-
pendant normal. S’il est impossible de charger
l’accumulateur, veuillez contrôler,
• si la tension secteur est présente au niveau
de la prise de courant
• si un contact correct est présent au niveau
des contacts de charge du chargeur.
Si le chargement de l‘accumulateur reste toujours
impossible, nous vous prions de bien vouloir
rapporter,
• le chargeur
• et le bloc accumulateur
à notre magasin Hornbach.
Dans l’intérêt d’une longue durée de fonctionne-
ment du bloc accumulateur, vous devez prendre
soin de recharger le bloc accumulateur en temps
voulu. Ceci devient absolument nécessaire
lorsque vous constatez que la puissance du
coupe-herbe sans fil baisse. Ne déchargez jamais
complètement le bloc accumulateur. Ceci cause
l’endommagement du bloc accumulateur !
