PAW HeatBloC K33 Manual

PAW GmbH & Co. KG
Böcklerstr. 11, D-31789 Hameln
Tel.: [phone], Fax: [phone]
E-mail: [email protected], Web: www.paw.eu
1 993xx73x-inf-ml –V01 2017/08
Infoblatt zur Montage- und Demontage
der HeatBloC-Isolierung
K33 - DN 25 / DN 32
Information sheet on the mounting and
dismounting of the HeatBloC insulation
K33 - DN 25 / DN 32
Hoja informativa para montaje y desmontaje
del aislamiento del HeatBloC
K33 - DN 25 / DN 32
Fiche d'information sur le montage et démontage
de l'isolation du HeatBloC
K33 - DN 25 / DN 32
Scheda informativa per il montaggio e lo smontaggio
dell'isolamento HeatBloC
K33 - DN 25 / DN 32

1Montage der Isolierung [Fachmann]
2 993xx73x-inf-ml –V01 2017/08
1Montage der Isolierung [Fachmann]
Lesen Sie diese Anleitung vor der Installation und Inbetriebnahme sorgfältig durch.
Bewahren Sie diese Anleitung zum späteren Gebrauch in der Nähe der Anlage auf.
Die mit [Fachmann] bezeichneten Kapitel richten sich ausschließlich an den Fachhandwerker.
Die Montage der Isolierung des HeatBloC K33 sollte in einer bestimmten Reihenfolge
ausgeführt werden, um die Isolierung nicht zu beschädigen.
Achtung: Bringen Sie zuerst den Pumpenstecker an der Pumpe an.
Eine andere Montagereihenfolge kann zur Beschädigung der Isolierung führen.

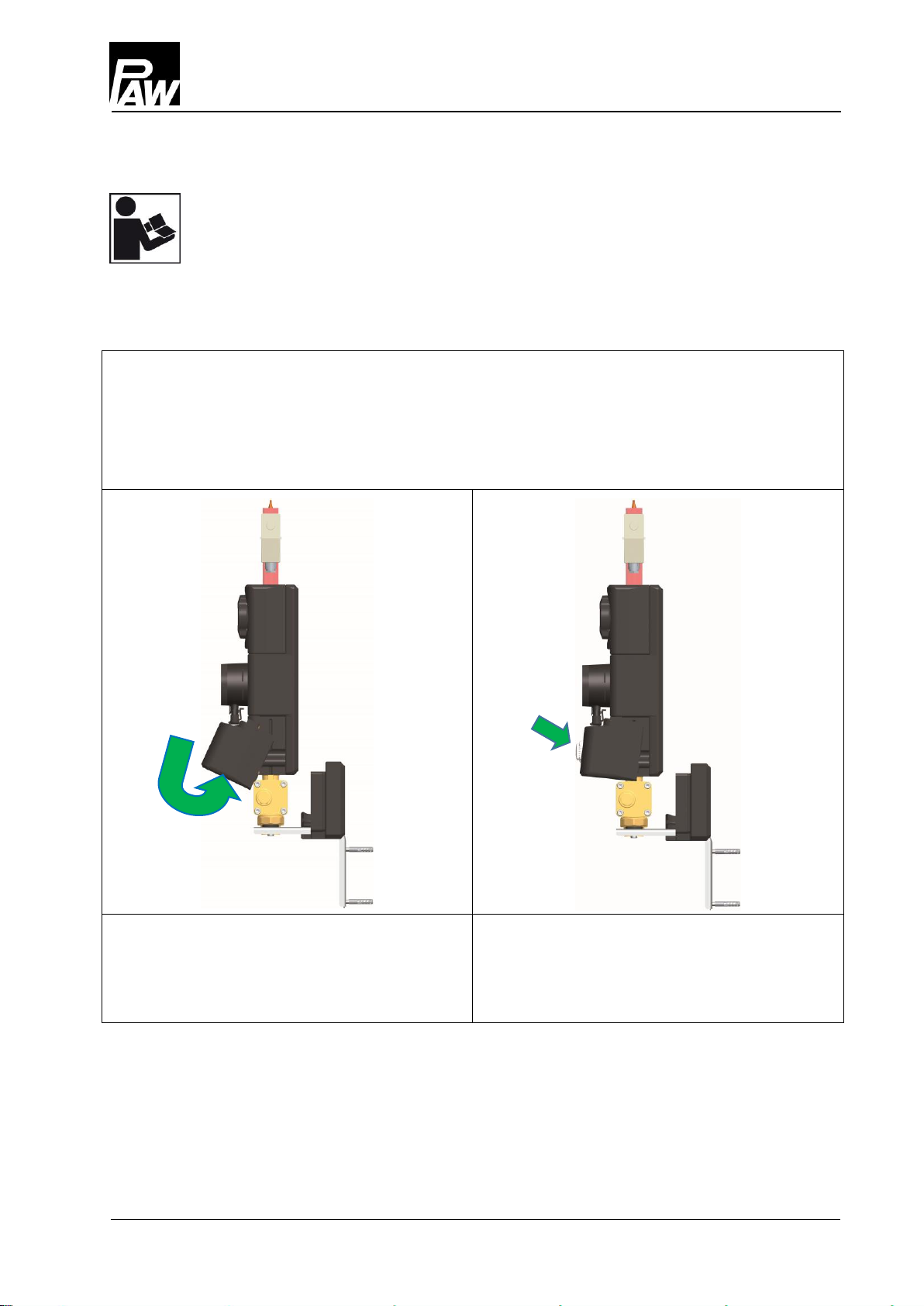

1. Führen Sie die Isolierung von unten am
Pumpenkabel vorbei.
2. Achten Sie auf den Thermostatkopf, der
durch die Öffnung der Isolierschale
hindurch geführt werden soll.

1Montage der Isolierung [Fachmann]
3 993xx73x-inf-ml –V01 2017/08

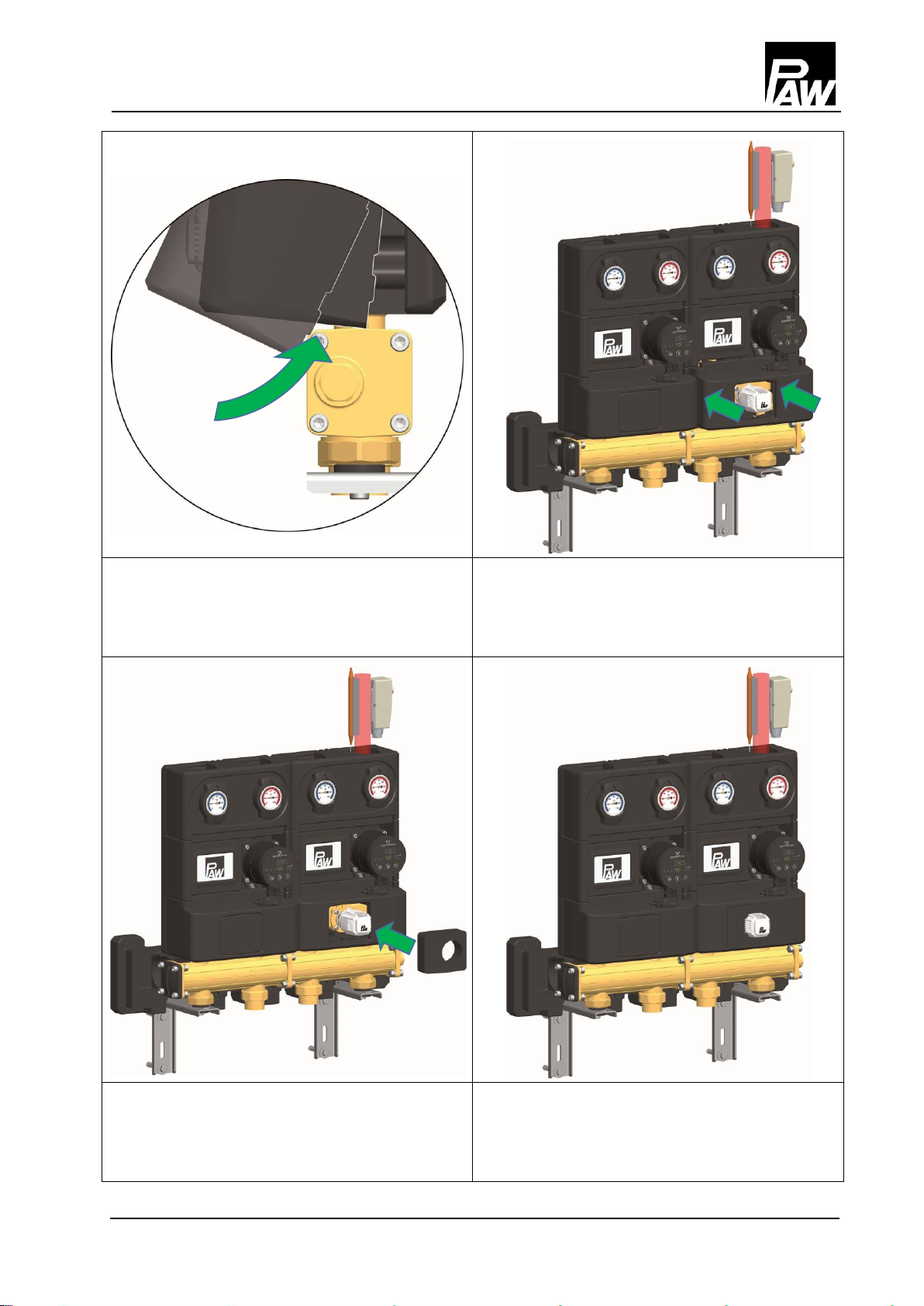

3. Kippen Sie die Isolierung schräg an, so
dass die untere Kante der Isolierschale
über den Verteiler gleitet.
4. Drücken Sie vorsichtig den unteren Teil der
Isolierung des HeatBloCs in die hintere
Isolierschale, bis sie einrastet.
5. Stecken Sie das beiliegende rechteckige
Isolierungselement in die Öffnung am
Thermostatkopf hinein.
6. Das Isolierungselement soll gleichmäßig
mit der Isolierschale abschließen.

1Montage der Isolierung [Fachmann]
4 993xx73x-inf-ml –V01 2017/08

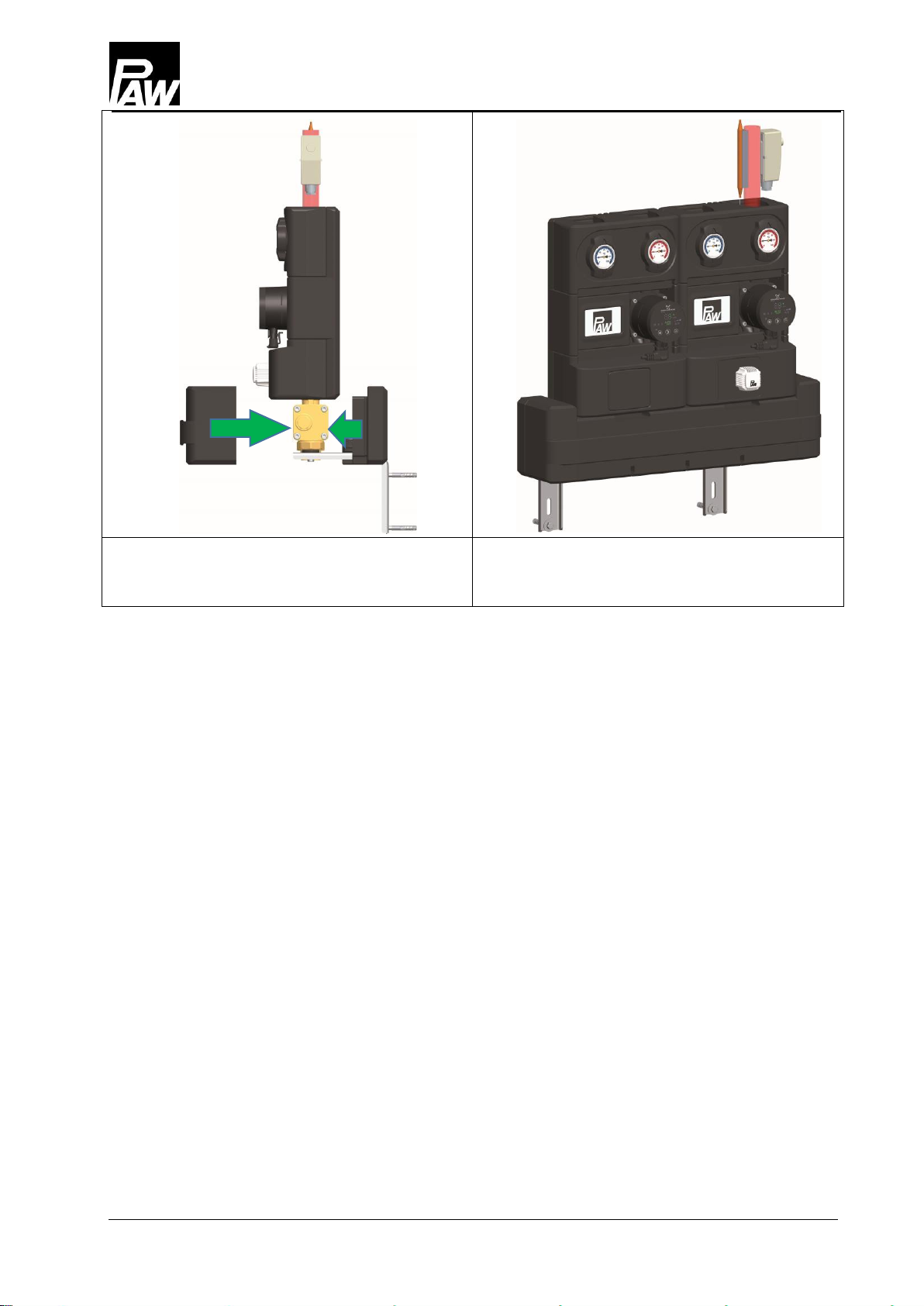

7. Schieben Sie die vordere und hintere
Isolierschale zum Verteiler zusammen,
bis sie einrastet.
8. Die Montage der Isolierung ist jetzt
abgeschlossen.

2Demontage der Isolierung [Fachmann]
5 993xx73x-inf-ml –V01 2017/08
2Demontage der Isolierung [Fachmann]
Die Demontage der Isolierung des HeatBloC K33 sollte in einer bestimmten Reihenfolge
ausgeführt werden, um die Isolierung nicht zu beschädigen.
Achtung: Der Pumpenstecker kann nur bei entfernter unterer Isolierschale des HeatBloCs
abgenommen werden! Andernfalls wird ggf. die Isolierung beschädigt.

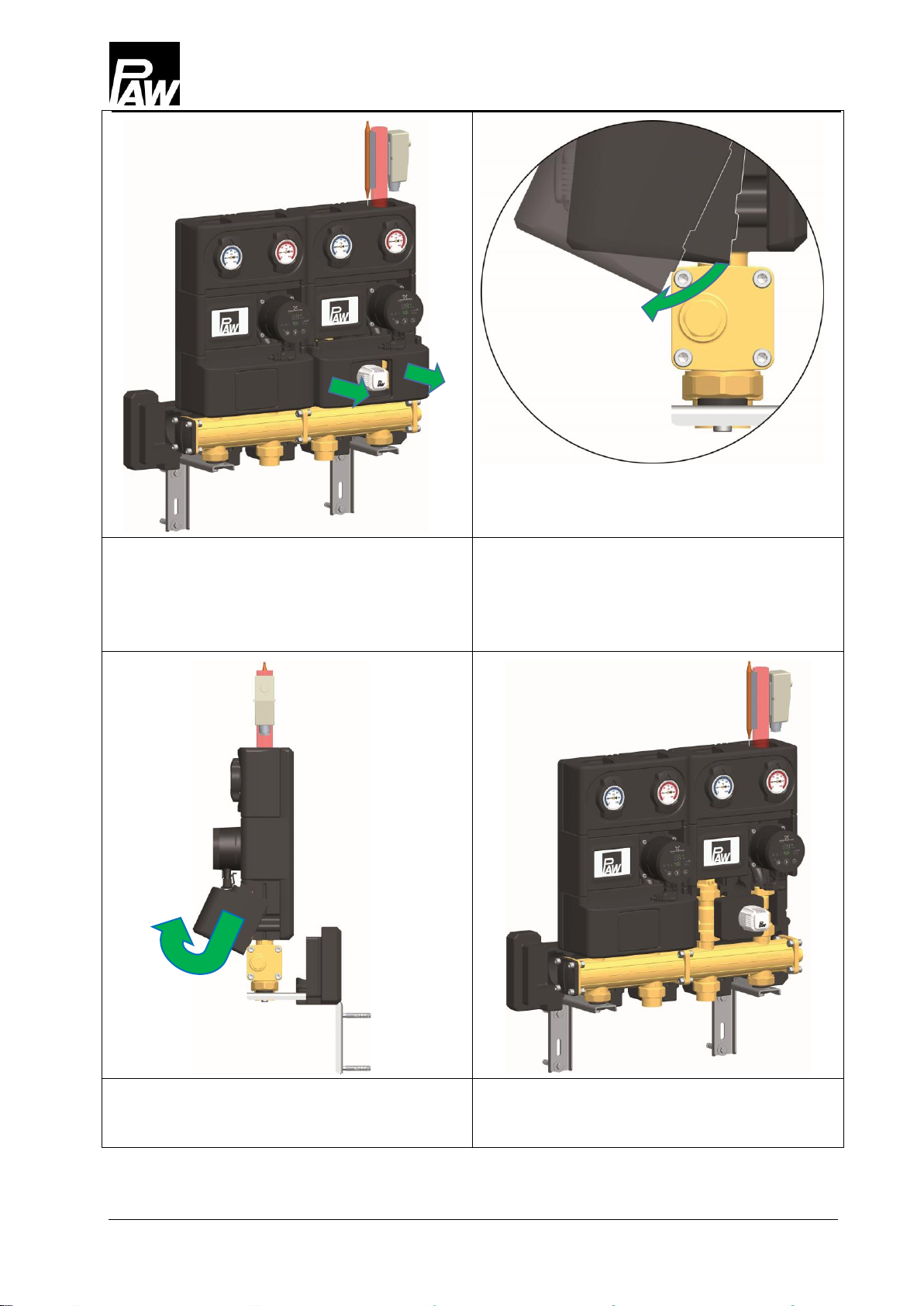

1. Ziehen Sie die vordere Isolierschale des
Verteilers ab.
2. Schieben Sie die hintere Isolierschale so
weit es geht nach hinten.

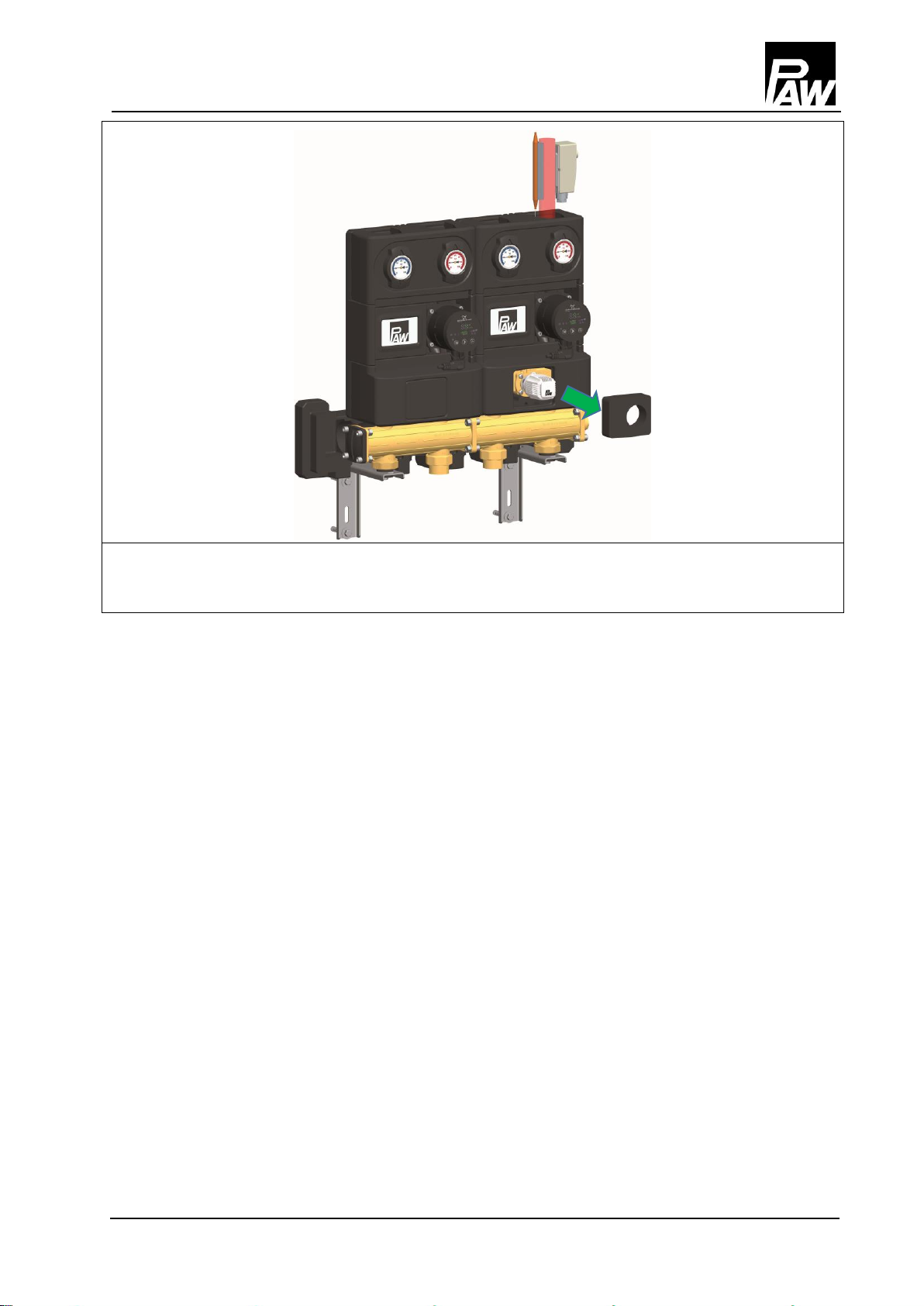

3. Drücken Sie vorsichtig das Isolierungselement
in die Öffnung hinein, bis es sich hinter dem
Thermostatkopf befindet.

2Demontage der Isolierung [Fachmann]
6 993xx73x-inf-ml –V01 2017/08
4. Ziehen Sie den unteren Teil der Isolierung
des HeatBloCs nach vorne.
Fassen Sie dabei links und rechts an den
Seiten der Isolierschale an.
5. Kippen Sie die Isolierung schräg an, so
dass die untere Kante der Isolierschale
über den Verteiler gleitet.
6. Ziehen Sie die Isolierung nach unten am
Pumpenkabel vorbei.
7. Der Pumpenstecker kann nun entfernt
werden.

2Demontage der Isolierung [Fachmann]
7 993xx73x-inf-ml –V01 2017/08
Bevor Sie die demontierte untere Isolierung wieder anbringen, ziehen Sie das rechteckige
Isolierungselement von dem Thermostatkopf ab.

1Mounting of the insulation [specialist]
8 993xx73x-inf-ml –V01 2017/08
1Mounting of the insulation [specialist]
Carefully read these instructions before installation and commissioning.
Save these instructions in the vicinity of the installation for future reference.
The chapters called [specialist] are intended for specialists only.
The mounting of the insulation of the HeatBloC K33 must be carried out
in a specific sequence in order to avoid damages of the insulation.
Attention: Connect the pump plug to the pump first.
Another mounting sequence can cause damage to the insulation.

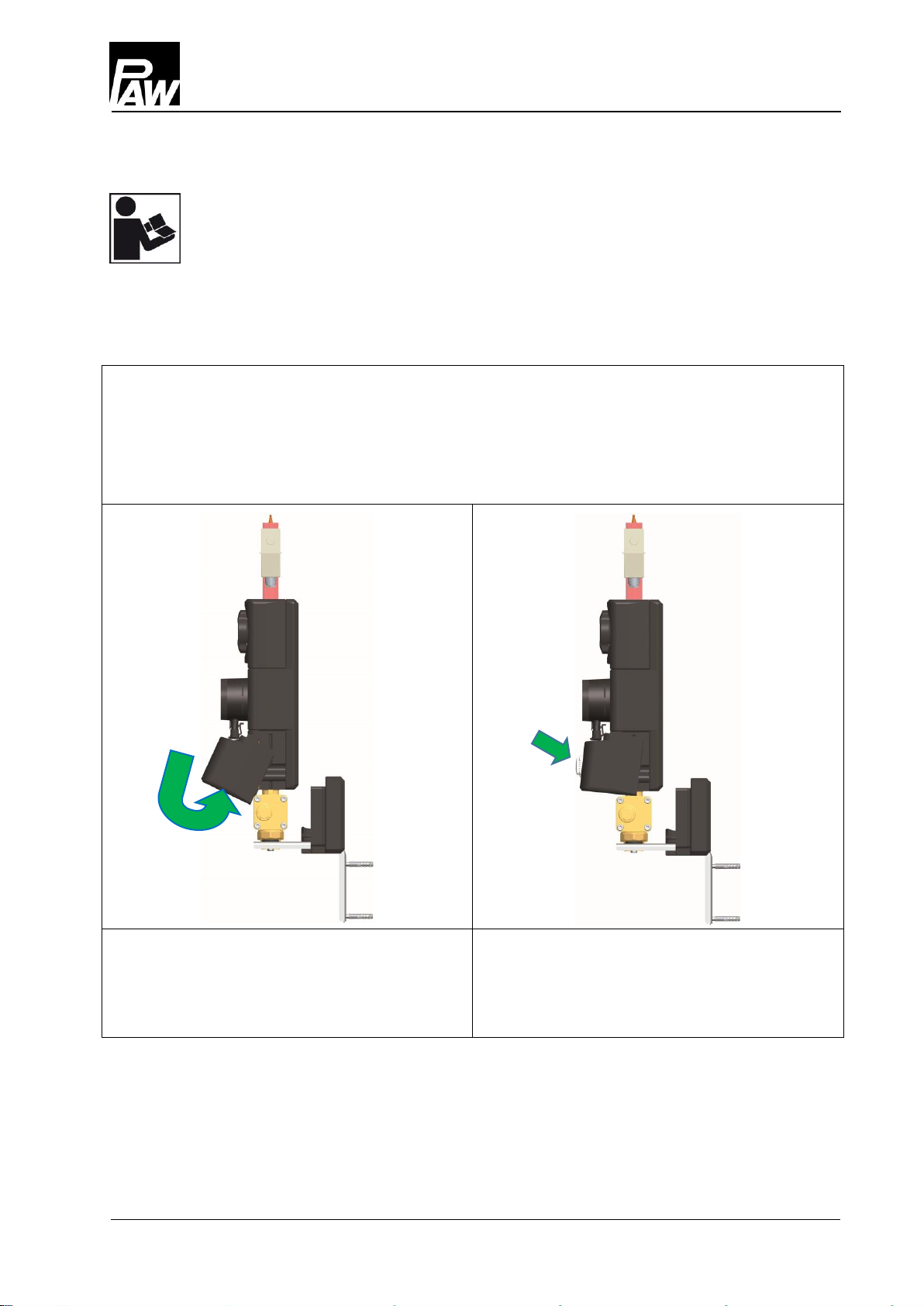

1. Pass the insulation from below along
the pump cable.
2. Observe the thermostatic head which
must be lead through the opening of
the insulating shell.

1Mounting of the insulation [specialist]
9 993xx73x-inf-ml –V01 2017/08

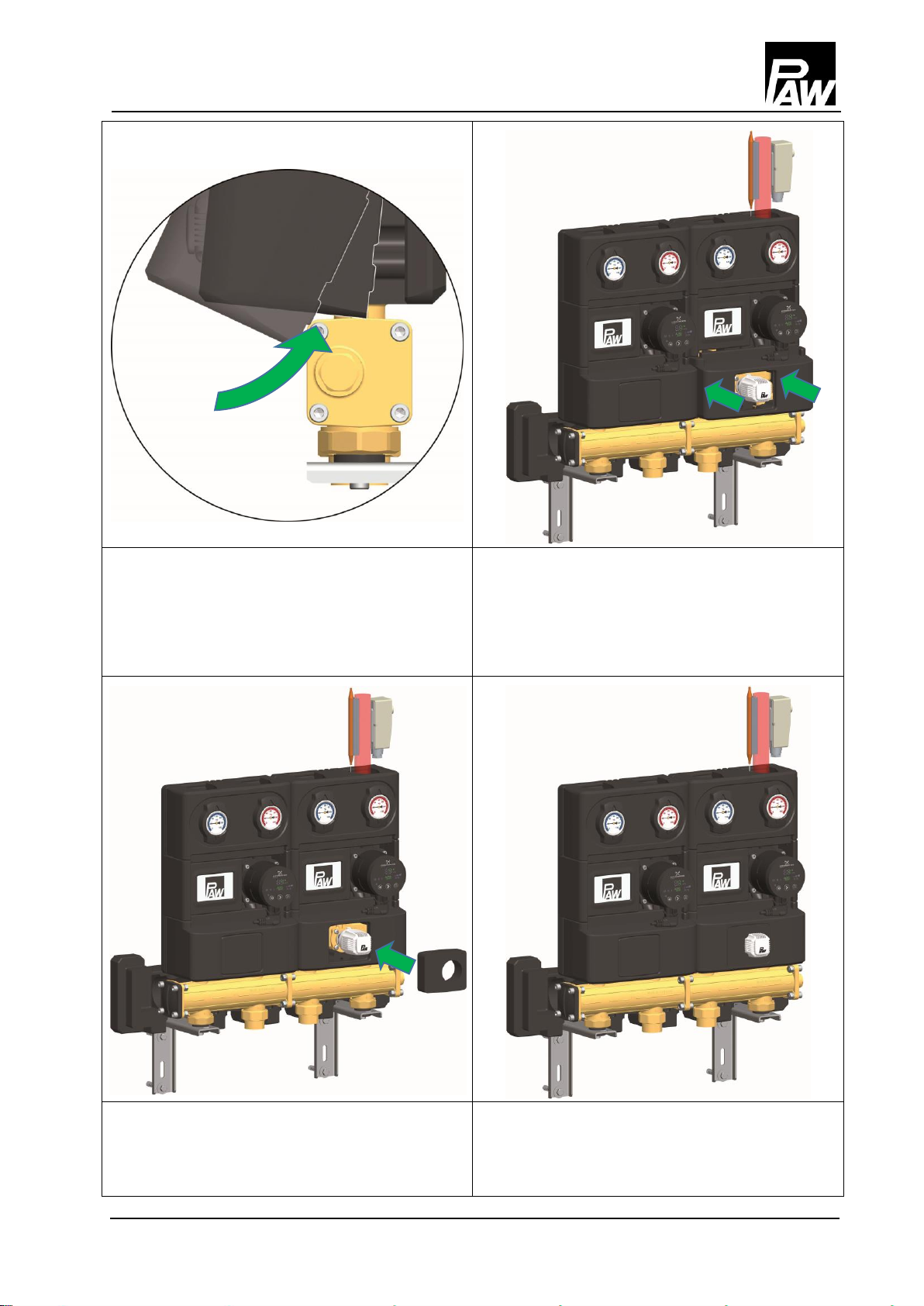

3. Incline the insulation such that the lower
edge of the insulating shell glides over the
distribution manifold.
4. Carefully press the lower part of the
insulation of the HeatBloC into the
insulating back shell until it snaps
into place.
5. Put the enclosed rectangular insulation
element into the opening at the
thermostatic head.
6. The insulation element must be
consistently flush with the insulating shell.

1Mounting of the insulation [specialist]
10 993xx73x-inf-ml –V01 2017/08
7. Push the insulating front and back shell
of the distribution manifold together until
it snaps into place.
8. The mounting of the insulation is
now completed.

2Dismounting of the insulation [specialist]
11 993xx73x-inf-ml –V01 2017/08
2Dismounting of the insulation [specialist]
The dismounting of the insulation of the HeatBloC K33 must be carried out in a specific
sequence in order to avoid damages of the insulation.
Attention: The pump plug can only be removed if the lower insulating shell of the HeatBloC
has been taken off before! Otherwise there is a risk of causing damage to the insulation.
1. Remove the insulating front shell
of the distribution manifold.
2. Push the insulating back shell
backwards as much as possible.
3. Carefully press the insulation element into
the opening until it is placed behind the
thermostatic head.

2Dismounting of the insulation [specialist]
12 993xx73x-inf-ml –V01 2017/08
4. Pull the lower part of the insulation of the
HeatBloC forward by holding the insulating
shell on the left and right side.
5. Incline the insulation such that the lower
edge of the insulating shell glides over
the distribution manifold.
6. Pull the insulation downward along
the pump cable.
7. The pump plug can now be removed.

2Dismounting of the insulation [specialist]
13 993xx73x-inf-ml –V01 2017/08
Before fixing the dismounted lower insulation again, pull the rectangular insulation element off
from the thermostatic head.

1Montaje del aislamiento [técnico]
14 993xx73x-inf-ml –V01 2017/08
1Montaje del aislamiento [técnico]
Lea cuidadosamente este manual antes de la instalación y puesta en servicio.
Guarde este manual cerca de la instalación.
Los capítulos identificados con [técnico] están dirigidos exclusivamente a instaladores especializados.
El montaje del aislamiento del HeatBloC K33 debe ser realizado en un orden determinado
para no dañar el aislamiento.
Atención: Primero enchufe el conector de la bomba en la bomba. Un otro orden de montaje
puede provocar daños del aislamiento.
1. Pase el aislamiento de abajo ladeándolo
detrás del cable de la bomba.
2. Preste atención al cabezal del termóstato,
que debe pasar por la abertura del
aislamiento.

1Montaje del aislamiento [técnico]
15 993xx73x-inf-ml –V01 2017/08
3. Ladee el aislamiento transversalmente de
modo que el borde inferior de la cápsula
aislante desliza por el distribuidor.
4. Presione con cuidad el parte inferior del
aislamiento del HeatBloC en la cápsula
aislante trasera hasta que encajen.
5. Introduzca la pieza de aislamiento de
forma rectangular adjunto en la abertura
en el cabezal del termóstato.
6. La pieza de aislamiento debe acabar
uniformemente a ras de la cápsula aislante
inferior.

1Montaje del aislamiento [técnico]
16 993xx73x-inf-ml –V01 2017/08
7. Junte la cápsula aislante delantera y
trasera en el distribuidor hasta que encajen.
8. Ahora el montaje del aislamiento está
concluido.

2Desmontaje del aislamiento [técnico]
17 993xx73x-inf-ml –V01 2017/08
2Desmontaje del aislamiento [técnico]
El desmontaje del aislamiento del HeatBloC K33 debe ser realizado en un orden determinado
para no dañar el aislamiento.
Atención: El conector de la bomba debe ser desenchufado sólo en caso de cápsula aislante
inferior quitada. Por el contrario se puede dañar el aislamiento.
1. Remueva la cápsula aislante delantera
del distribuidor.
2. Empuje la cápsula aislante trasera lo
más posible hacia atrás.
3. Presione con cuidad la pieza de aislamiento
en la abertura hasta que se encuentra debajo
del cabezal del termóstato.

2Desmontaje del aislamiento [técnico]
18 993xx73x-inf-ml –V01 2017/08
4. Retire el parte inferior del aislamiento del
HeatBloC hacia delante. Coja en el lado
izquierdo y derecho de la caja del
aislamiento.
5. Ladee el aislamiento transversalmente de
modo que el borde inferior de la cápsula
aislante desliza por el distribuidor.
6. Saque el aislamiento detrás del cable de la
bomba de abajo hacia adelante.
7. Ahora puede desenchufar el conector de la
bomba.

2Desmontaje del aislamiento [técnico]
19 993xx73x-inf-ml –V01 2017/08
Retire la pieza de aislamiento de forma rectangular del cabezal del termóstato antes de montar
de nuevo el aislamiento inferior desmontado.

1Montage de l'isolation [Expert]
20 993xx73x-inf-ml –V01 2017/08
1Montage de l'isolation [Expert]
Lisez attentivement toutes les instructions de la présente notice avant de procéder à
l'installation et à la mise en service. Gardez cette notice à proximité de l'installation
pour vous y référer ultérieurement.
Les chapitres avec la désignation [Expert] sont destinés exclusivement au personnel qualifié.
Le montage de l'isolation du HeatBloC K33 doit être effectué dans un ordre précis
afin d'éviter l'endommagement de l'isolation.
Attention : Branchez d'abord la fiche de la pompe dans la pompe.
Un autre ordre de montage peut causer l'endommagement de l'isolation.
1. Passez l'isolation par le bas à côté du câble
de la pompe.
2. Attention à la tête thermostatique qui
doit être passée à travers l'ouverture
de la coque isolante.
