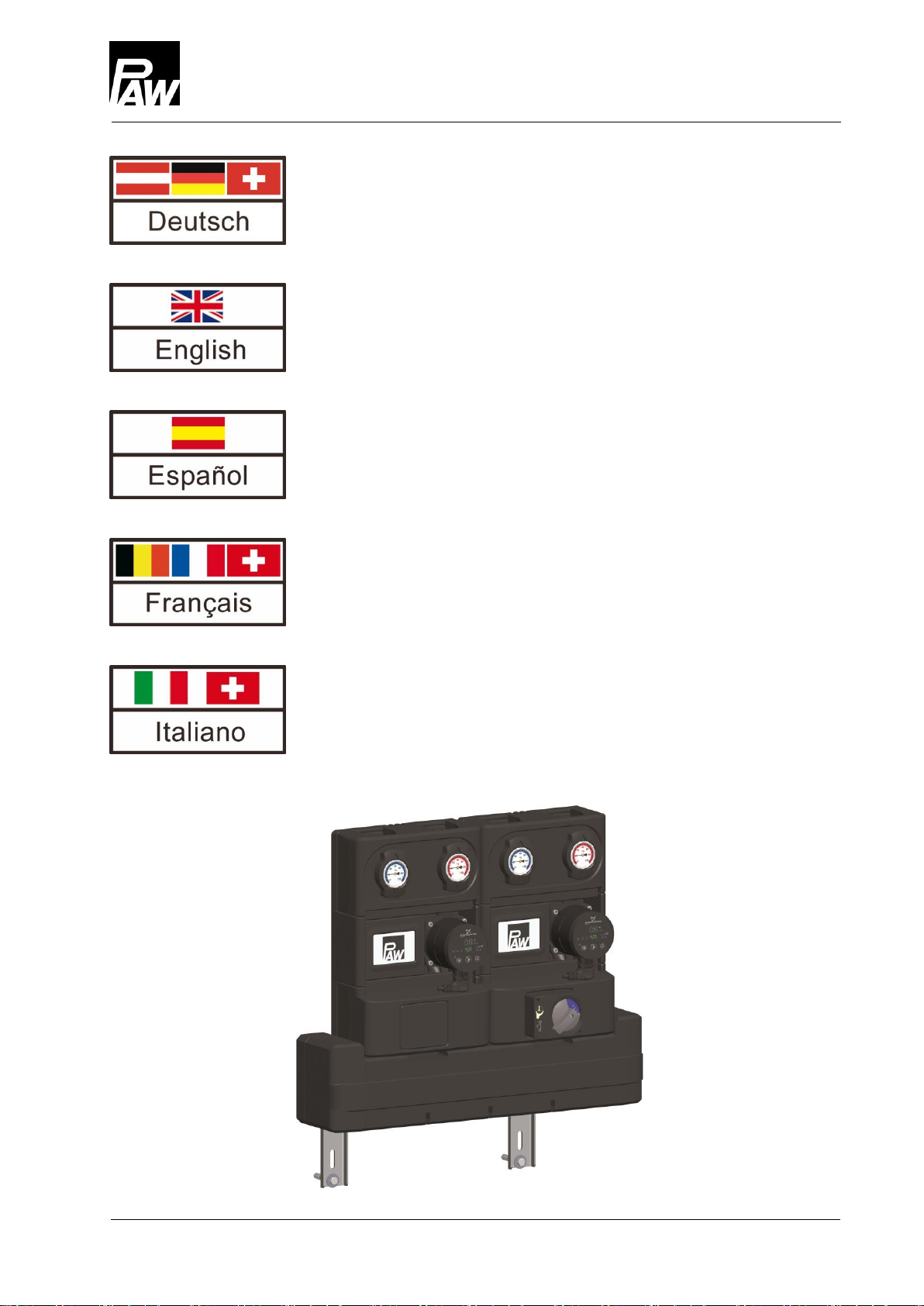

PAW HeatBloC Manual

PAW GmbH & Co. KG
Böcklerstr. 11, D-31789 Hameln
Tel.: [phone], Fax: [phone]
E-mail: [email protected], Web: www.paw.eu
1 993xx3x-inf-ml –V01 2017/08
Infoblatt zur Montage- und Demontage
der HeatBloC-Isolierung
DN 25 / DN 32
Information sheet on the mounting and
dismounting of the HeatBloC insulation
DN 25 / DN 32
Hoja informativa para montaje y desmontaje
del aislamiento del HeatBloC
DN 25 / DN 32
Fiche d'information sur le montage et démontage
de l'isolation du HeatBloC
DN 25 / DN 32
Scheda informativa per il montaggio e lo smontaggio
dell'isolamento HeatBloC
DN 25 / DN 32

1Montage der Isolierung [Fachmann]
2 993xx3x-inf-ml –V01 2017/08
Lesen Sie diese Anleitung vor der Installation und Inbetriebnahme sorgfältig durch.
Bewahren Sie diese Anleitung zum späteren Gebrauch in der Nähe der Anlage auf.
Die mit [Fachmann] bezeichneten Kapitel richten sich ausschließlich an den Fachhandwerker.

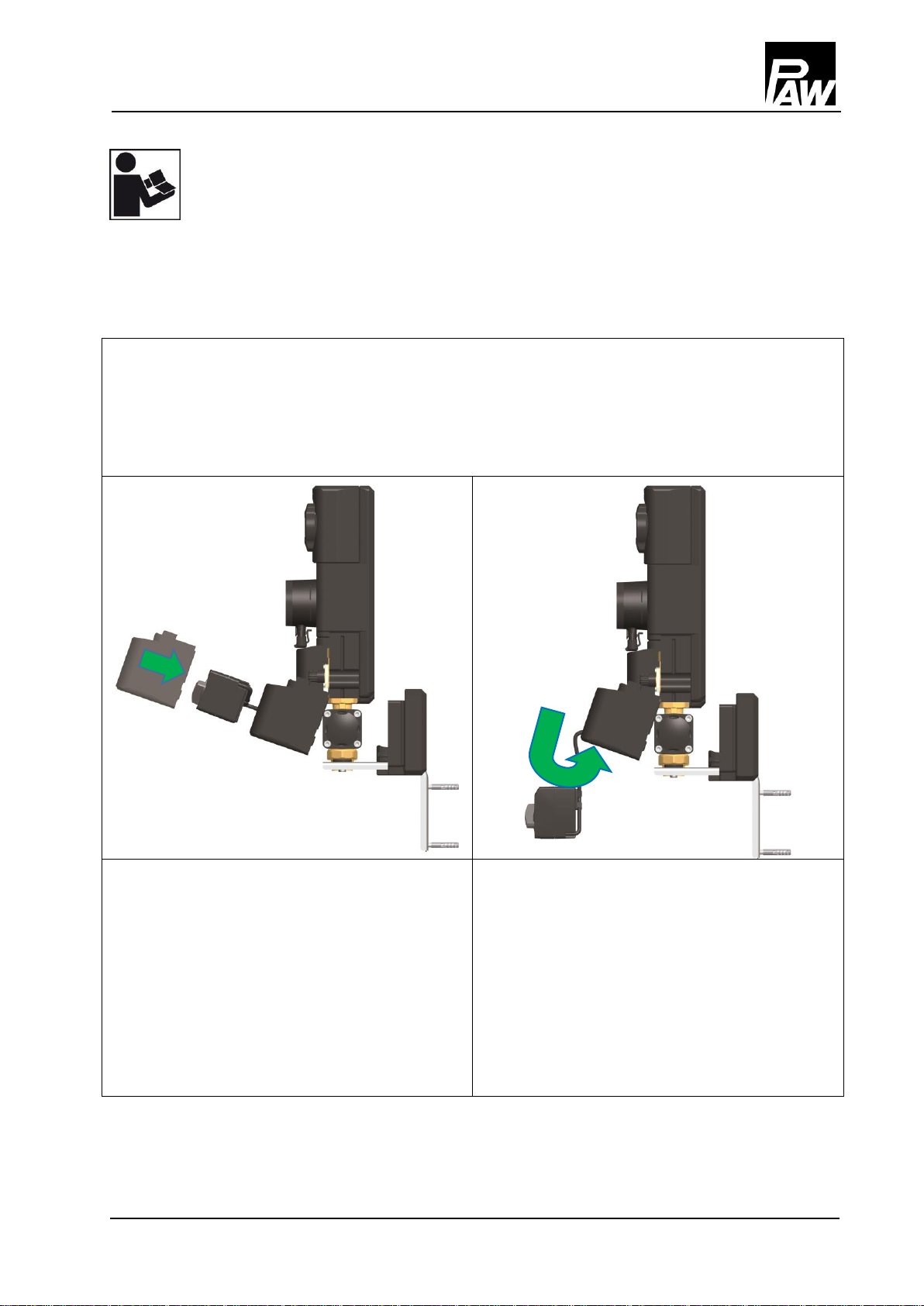

1Montage der Isolierung [Fachmann]
Die Montage der HeatBloC-Isolierung sollte in einer bestimmten Reihenfolge ausgeführt
werden, um die Isolierung nicht zu beschädigen.
Achtung: Bringen Sie zuerst den Pumpenstecker an der Pumpe an.
Eine andere Montagereihenfolge kann zur Beschädigung der Isolierung führen.
1. Gemischter HeatBloC:
Führen Sie bei dem gemischten HeatBloC
das Kabel des Stellmotors durch die
Isolierschale hindurch.
2. Ungemischter / Gemischter HeatBloC:
Führen Sie die Isolierung von unten am
Pumpenkabel vorbei.
3. Gemischter HeatBloC:
Achten Sie beim gemischten HeatBloC auf
den Stellmotor, der aus der Öffnung der
Isolierschale hängt.

1Montage der Isolierung [Fachmann]
3 993xx3x-inf-ml –V01 2017/08

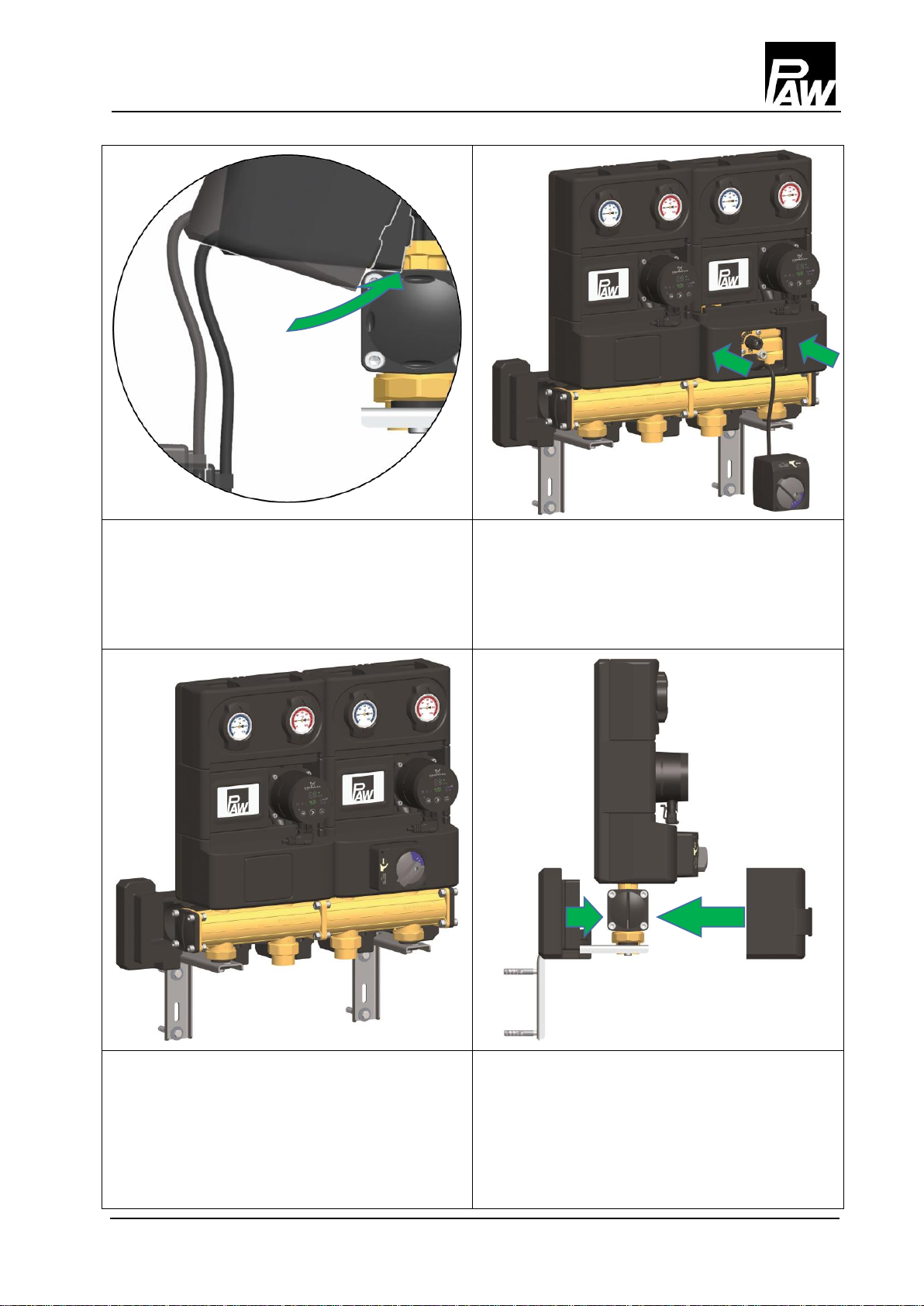

4. Ungemischter / Gemischter HeatBloC:
Kippen Sie die Isolierung schräg an, so
dass die untere Kante der Isolierschale
über den Verteiler gleitet.
5. Ungemischter / Gemischter HeatBloC:
Drücken Sie vorsichtig den unteren Teil der
HeatBloC-Isolierung in die hintere
Isolierschale, bis sie einrastet.
6. Gemischter HeatBloC:
Rasten Sie beim gemischten HeatBloC den
Stellmotor auf dem Stellknopf auf. Achten
Sie darauf, dass die Stellung von Mischer
und Stellmotor zueinander passen.
7. Ungemischter / Gemischter HeatBloC:
Schieben Sie die vordere und hintere
Isolierschale zum Verteiler zusammen, bis
sie einrastet.

1Montage der Isolierung [Fachmann]
4 993xx3x-inf-ml –V01 2017/08
Die Montage der Isolierung ist abgeschlossen.

2Demontage der Isolierung [Fachmann]
5 993xx3x-inf-ml –V01 2017/08
2Demontage der Isolierung [Fachmann]
Die Demontage der HeatBloC-Isolierung sollte in einer bestimmten Reihenfolge ausgeführt
werden, um die Isolierung nicht zu beschädigen.
Achtung: Der Pumpenstecker kann nur bei entfernter unterer Isolierschale des HeatBloCs
abgenommen werden! Andernfalls wird ggf. die Isolierung beschädigt.

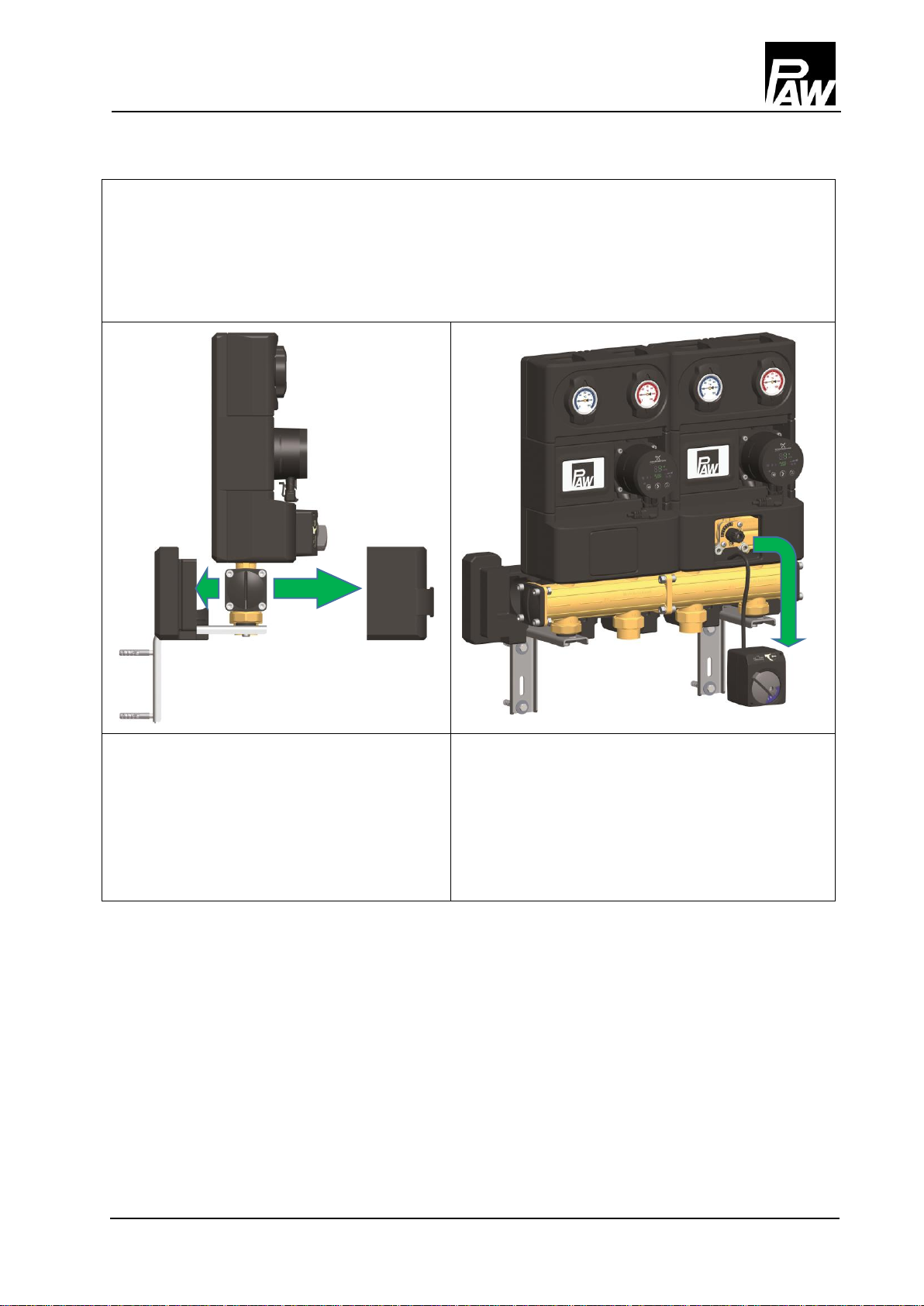

1. Ungemischter / Gemischter HeatBloC:
Ziehen Sie die vordere Isolierschale des
Verteilers ab.
2. Schieben Sie die hintere Isolierschale so
weit es geht nach hinten.
3. Gemischter HeatBloC:
Ziehen Sie bei dem gemischten HeatBloC
den Stellmotor vom Mischer ab.
4. Der Stellmotor ist noch durch das Kabel mit
dem HeatBloC verbunden.

2Demontage der Isolierung [Fachmann]
6 993xx3x-inf-ml –V01 2017/08
5. Ungemischter / Gemischter HeatBloC:
Ziehen Sie den unteren Teil der Isolierung des
HeatBloCs nach vorne. Fassen Sie dabei links
und rechts an den Seiten der Isolierschale an.
6. Ungemischter / Gemischter HeatBloC:
Kippen Sie die Isolierung schräg an, so
dass die untere Kante der Isolierschale
über den Verteiler gleitet.
7. Ungemischter / Gemischter HeatBloC:
Ziehen Sie die Isolierung nach unten am
Pumpenkabel vorbei.
8. Gemischter HeatBloC: Achten Sie beim
gemischten HeatBloC auf den Stellmotor, der
aus der Öffnung der Isolierschale hängt.
9. Ungemischter / Gemischter HeatBloC:
Der Pumpenstecker kann nun entfernt
werden.

1Mounting of the insulation [specialist]
7 993xx3x-inf-ml –V01 2017/08
Carefully read these instructions before installation and commissioning.
Save these instructions in the vicinity of the installation for future reference.
The chapters called [specialist] are intended for specialists only.

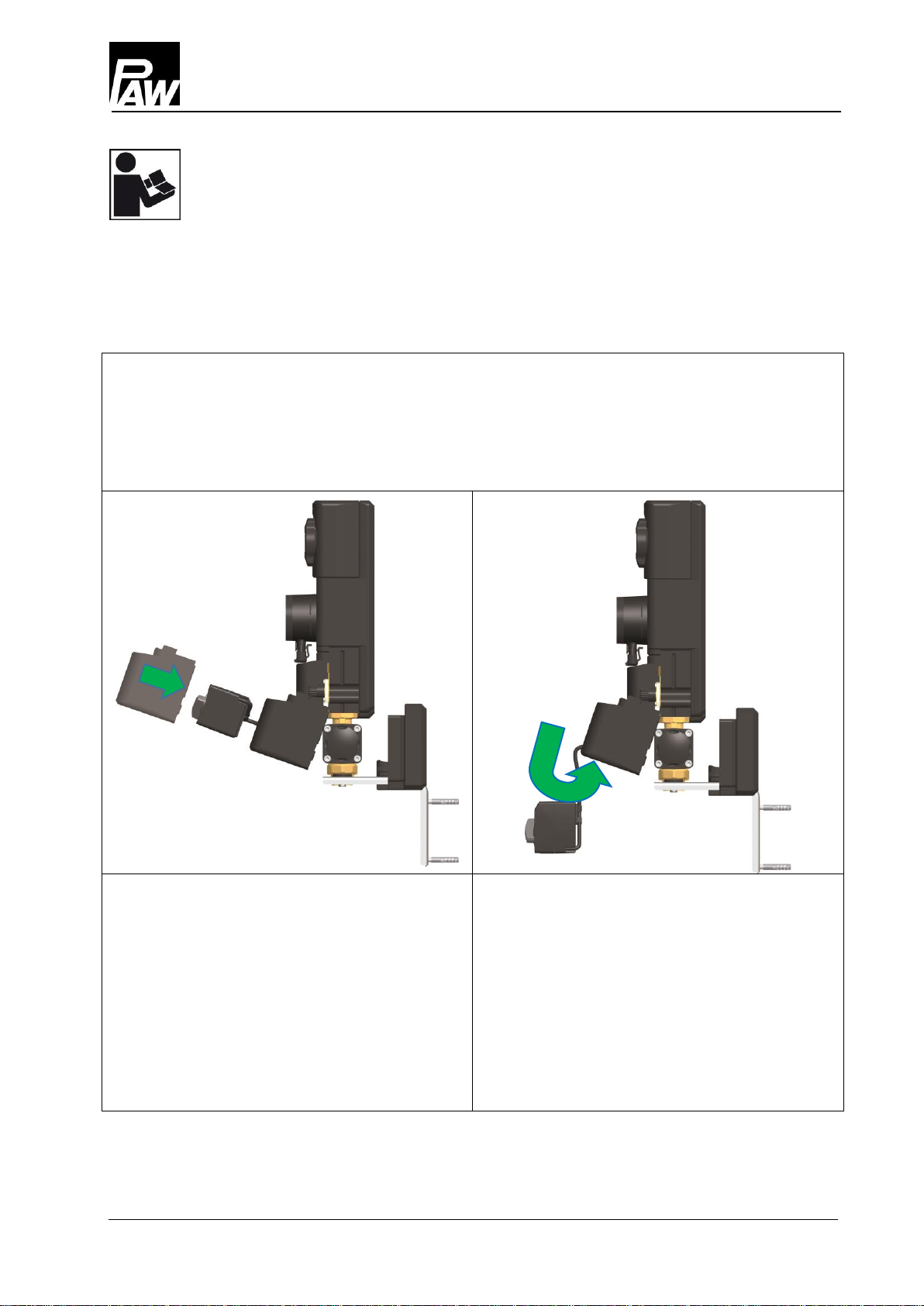

1Mounting of the insulation [specialist]
The mounting of the HeatBloC insulation must be carried out in a specific sequence
in order to avoid damages of the insulation.
Attention: Connect the pump plug to the pump first.
Another mounting sequence can cause damage to the insulation.
1. Mixed HeatBloC:
Pass the cable of the actuator through
the insulating shell of the mixed HeatBloC.
2. Unmixed / mixed HeatBloC:
Pass the insulation from below
along the pump cable.
3. Mixed HeatBloC:
Observe the actuator which hangs out
of the opening of the insulating shell of
the mixed HeatBloC.

1Mounting of the insulation [specialist]
8 993xx3x-inf-ml –V01 2017/08

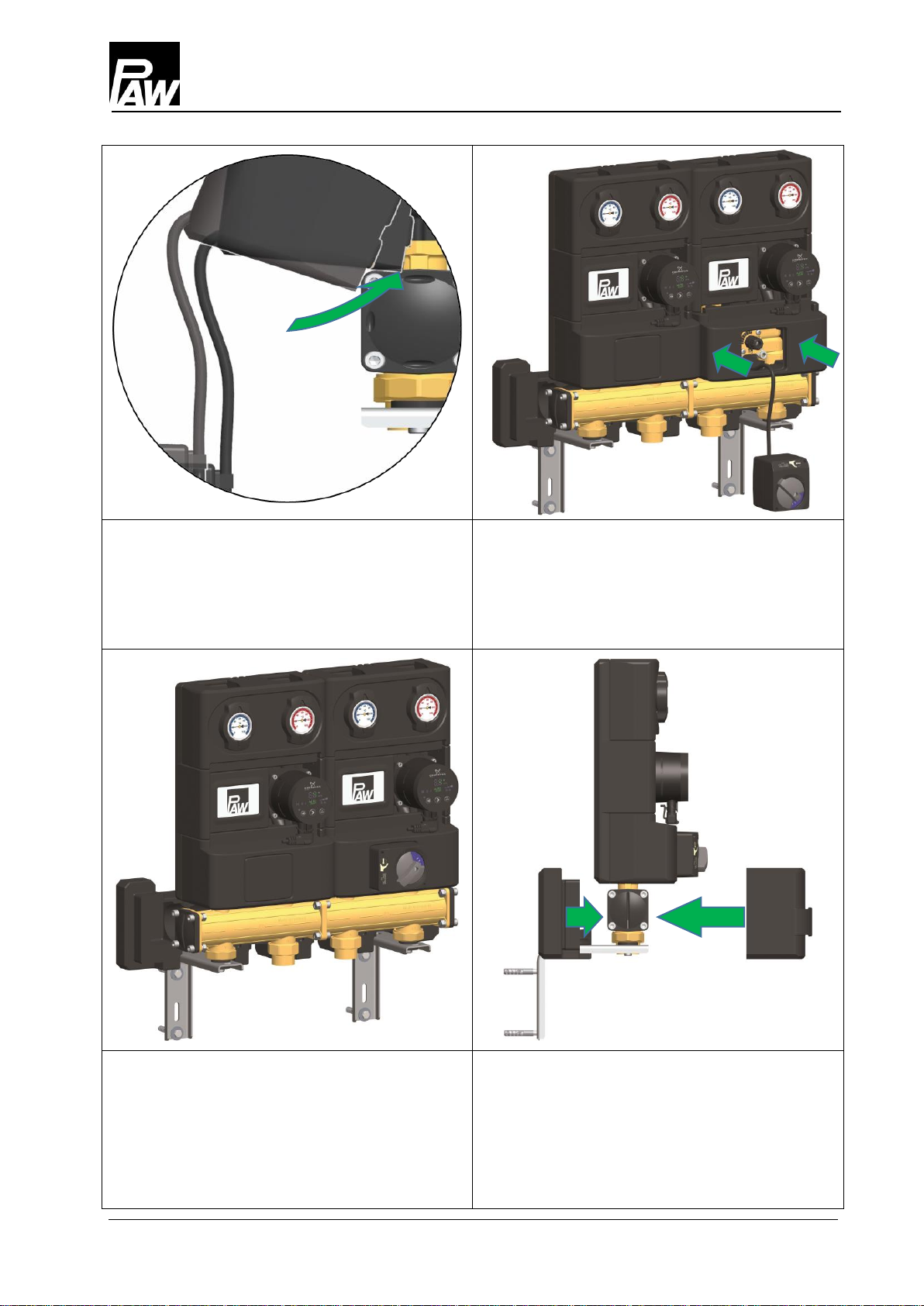

4. Unmixed / mixed HeatBloC:
Incline the insulation such that the
lower edge of the insulating shell
glides over the distribution manifold.
5. Unmixed / mixed HeatBloC:
Carefully press the lower part of the
HeatBloC insulation into the insulating
back shell until it snaps into place.
6. Mixed HeatBloC:
Mount the actuator on the adjusting knob
of the mixed HeatBloC. Make sure that
the position of the mixing valve and of
the actuator correspond to each other.
7. Unmixed / mixed HeatBloC:
Push the insulating front and back shell
of the distribution manifold together until
it snaps into place.

1Mounting of the insulation [specialist]
9 993xx3x-inf-ml –V01 2017/08
The mounting of the insulation is now completed.

2Dismounting of the insulation [specialist]
10 993xx3x-inf-ml –V01 2017/08
2Dismounting of the insulation [specialist]
The dismounting of the HeatBloC insulation must be carried out in a specific sequence
in order to avoid damages of the insulation.
Attention: The pump plug can only be removed if the lower insulating shell of the HeatBloC
has been taken off before! Otherwise there is a risk of causing damage to the insulation.

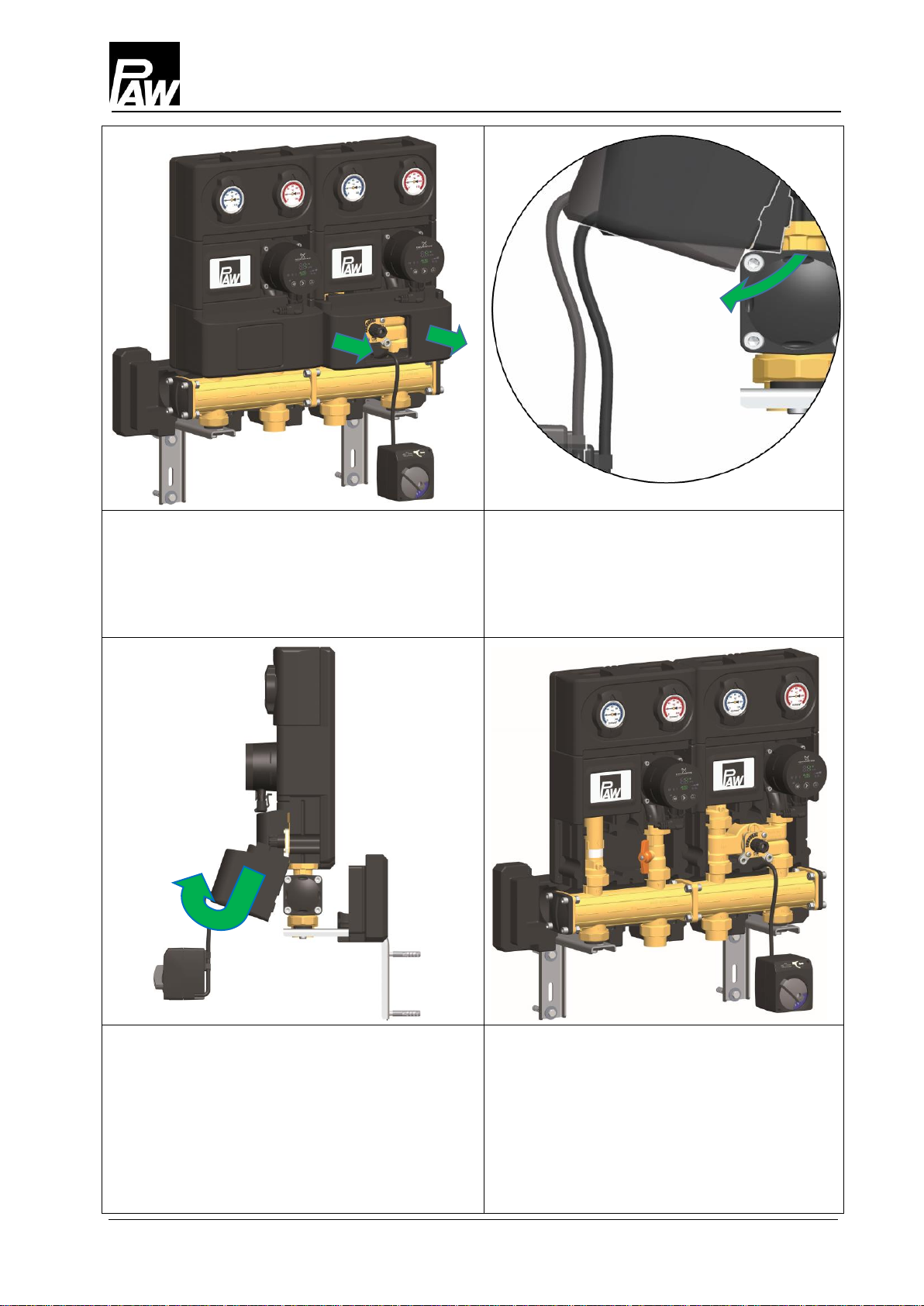

1. Unmixed / mixed HeatBloC:
Remove the insulating front shell
of the distribution manifold.
2. Push the insulating back shell
backwards as much as possible.
3. Mixed HeatBloC:
Remove the actuator from the
mixing valve of the mixed HeatBloC.
4. The actuator is still connected
to the HeatBloC via the cable.

2Dismounting of the insulation [specialist]
11 993xx3x-inf-ml –V01 2017/08
5. Unmixed / mixed HeatBloC:
Pull the lower part of the insulation of
the HeatBloC forward by holding the
insulating shell on the left and right side.
6. Unmixed / mixed HeatBloC:
Incline the insulation such that the
lower edge of the insulating shell
glides over the distribution manifold.
7. Unmixed / mixed HeatBloC: Pull the
insulation downward along the pump cable.
8. Mixed HeatBloC: Observe the actuator
which hangs out of the opening of the
insulating shell of the mixed HeatBloC.
9. Unmixed / mixed HeatBloC:
The pump plug can now be removed.

1Montage de l'isolation [Expert]
12 993xx3x-inf-ml –V01 2017/08
Lisez attentivement toutes les instructions de la présente notice avant de procéder à
l'installation et à la mise en service. Gardez cette notice à proximité de l'installation
pour vous y référer ultérieurement.
Les chapitres avec la désignation [Expert] sont destinés uniquement au personnel qualifié.
1Montage de l'isolation [Expert]
Le montage de l'isolation du HeatBloC doit être effectué dans un ordre précis
afin d'éviter l'endommagement de l'isolation.
Attention : Branchez d'abord la fiche de la pompe dans la pompe.
Un autre ordre de montage peut causer l'endommagement de l'isolation.
1. HeatBloC mélangé :
Dans le cas d'un HeatBloC mélangé,
passez le câble du servomoteur
à travers la coque isolante.
2. HeatBloC non mélangé / mélangé :
Passez l'isolation par le bas à côté
du câble de la pompe.
3. HeatBloC mélangé :
Faites attention au servomoteur pendant
qui sort de l'ouverture de la coque isolante
du HeatBloC mélangé.

1Montage de l'isolation [Expert]
13 993xx3x-inf-ml –V01 2017/08

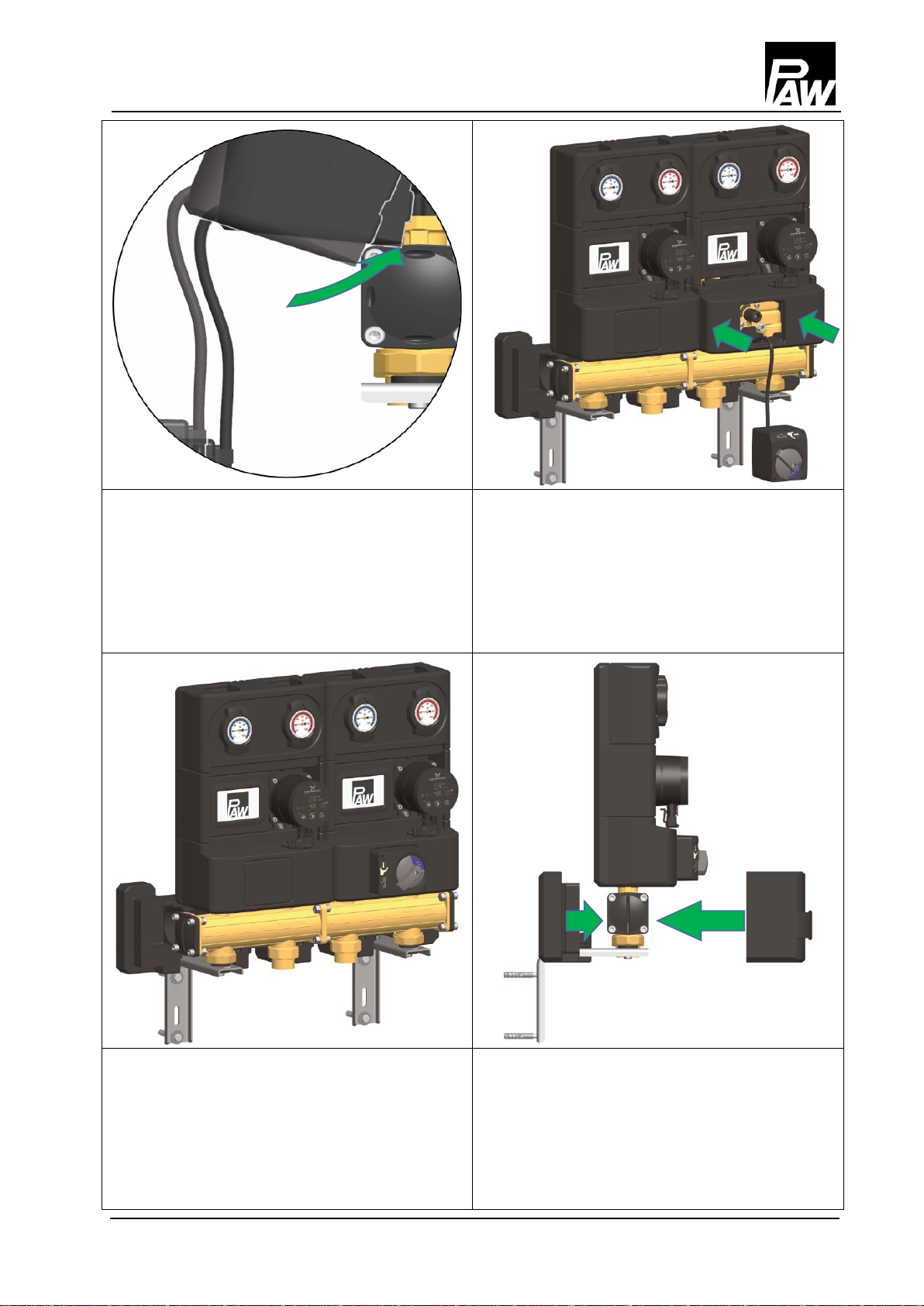

4. HeatBloC non mélangé / mélangé :
Inclinez l'isolation de manière à ce que
le bord inférieur de la coque isolante
glisse sur le collecteur.
5. HeatBloC non mélangé / mélangé :
Poussez prudemment la partie inférieure de
l'isolation du HeatBloC dans la coque
isolante arrière jusqu'à ce que cette
dernière s'enclenche.
6. HeatBloC mélangé : Montez le servomoteur
sur le bouton de réglage du HeatBloC
mélangé. Veillez à ce que la position de la
vanne mélangeuse et celle du servomoteur
correspondent l'une à l'autre.
7. HeatBloC non mélangé / mélangé :
Appuyez les coques isolantes avant et
arrière du collecteur l'une contre l'autre
jusqu'à ce qu'elles s'enclenchent.

1Montage de l'isolation [Expert]
14 993xx3x-inf-ml –V01 2017/08

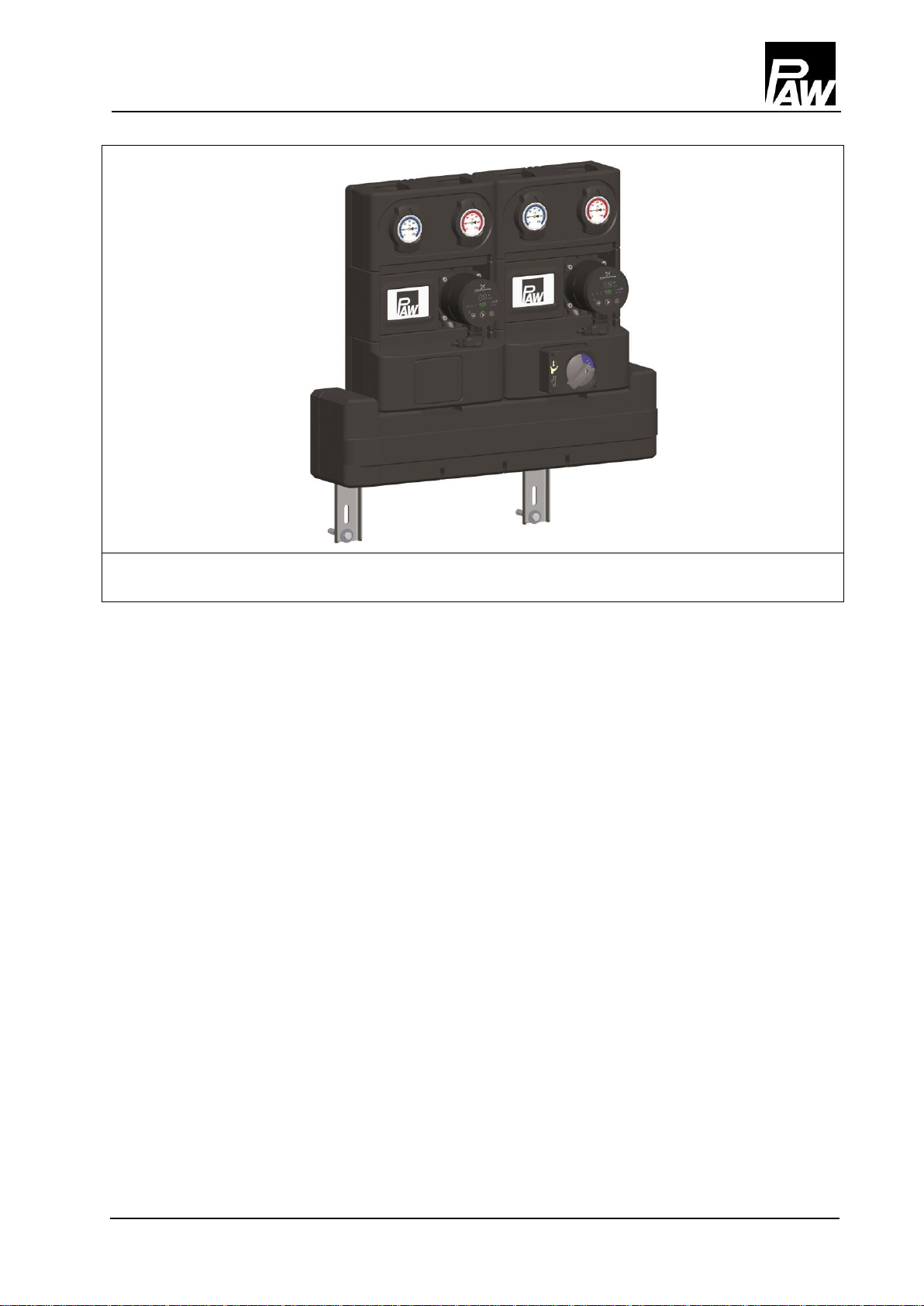

Le montage de l'isolation est terminé.

2Démontage de l'isolation [Expert]
15 993xx3x-inf-ml –V01 2017/08
2Démontage de l'isolation [Expert]
Le démontage de l'isolation du HeatBloC doit être effectué dans un ordre précis afin d'éviter
l'endommagement de l'isolation.
Attention : La fiche de la pompe peut uniquement être retirée si la coque isolante inférieure
du HeatBloC a été démontée ! Sinon il y a un risque d'endommagement de l'isolation.
1. HeatBloC non mélangé / mélangé :
Retirez la coque isolante avant
du collecteur.
2. Poussez la coque isolante arrière
le plus possible vers l'arrière.
3. HeatBloC mélangé :
Retirez le servomoteur de la vanne
mélangeuse du HeatBloC mélangé.
4. Le servomoteur est encore raccordé
au HeatBloC par le câble.

2Démontage de l'isolation [Expert]
16 993xx3x-inf-ml –V01 2017/08
5. HeatBloC non mélangé / mélangé :
Tirez la partie inférieure de l'isolation du
HeatBloC vers l'avant. Pour ce faire, prenez
la coque isolante aux côtés gauche et droit.
6. HeatBloC non mélangé / mélangé :
Inclinez l'isolation de manière à ce que
le bord inférieur de la coque isolante
glisse sur le collecteur.
7. HeatBloC non mélangé / mélangé :
Tirez l'isolation vers le bas à côté
du câble de la pompe.
8. HeatBloC mélangé : Faites attention au
servomoteur pendant qui sort de l'ouverture
de la coque isolante du HeatBloC mélangé.
9. HeatBloC non mélangé / mélangé :
La fiche de la pompe peut maintenant
être retirée.

1Montaje del aislamiento [técnico]
17 993xx3x-inf-ml –V01 2017/08
Lea cuidadosamente este manual antes de la instalación y puesta en servicio.
Guarde este manual cerca de la instalación.
Los capítulos identificados con [técnico] están dirigidos exclusivamente a instaladores
especializados.
1Montaje del aislamiento [técnico]
El montaje del aislamiento del HeatBloC debe ser realizado en un orden determinado para
no dañar el aislamiento.
Atención: Primero enchufe el conector de la bomba en la bomba.
Un otro orden de montaje puede provocar daños del aislamiento.
1. HeatBloC mezclado:
Pase el cable del accionador del HeatBloC
mezclado por la cápsula aislante.
2. HeatBloC no mezclado / mezclado:
Pase el aislamiento de abajo ladeándolo
detrás del cable de la bomba.
3. HeatBloC mezclado:
Preste atención al accionador del HeatBloC
mezclado, que cuelga de la abertura del
aislamiento.

1Montaje del aislamiento [técnico]
18 993xx3x-inf-ml –V01 2017/08
4. HeatBloC no mezclado / mezclado:
Ladee el aislamiento transversalmente de
modo que el borde inferior de la cápsula
aislante desliza por el distribuidor.
5. HeatBloC no mezclado / mezclado:
Presione con cuidad el parte inferior del
aislamiento del HeatBloC en la cápsula
aislante trasera hasta que encajen.
6. HeatBloC mezclado:
Encaje el accionador del HeatBloC
mezclado al botón de selección.
Preste atención que el mezclador y el
accionador tienen la misma posición.
7. HeatBloC no mezclado / mezclado:
Junte la cápsula aislante delantera y
trasera en el distribuidor hasta que encajen.

1Montaje del aislamiento [técnico]
19 993xx3x-inf-ml –V01 2017/08
El montaje del aislamiento está concluido.

2Desmontaje del aislamiento [técnico]
20 993xx3x-inf-ml –V01 2017/08
2Desmontaje del aislamiento [técnico]
El desmontaje del aislamiento del HeatBloC debe ser realizado en un orden determinado para
no dañar el aislamiento.
Atención: El conector de la bomba debe ser desenchufado sólo en caso de cápsula aislante
inferior quitada. Por el contrario se puede dañar el aislamiento.
1. HeatBloC no mezclado / mezclado:
Remueva la cápsula aislante delantera
del distribuidor.
2. Empuje la cápsula aislante trasera lo
más posible hacia atrás.
3. HeatBloC mezclado:
Retire el accionador del mezclador del
HeatBloC mezclado.
4. El accionador está todavía conectado con el
HeatBloC mediante el cable.
