PCE Health and Fitness PCE-IR 50 Series Manual

Guide de l’opérateur pour la PCE-IR 50
PCE-IR 50 Bedienungsanleitung
PCE-IR 50 GuÌa del operario
PCE-IR 50 Manuale di istruzione

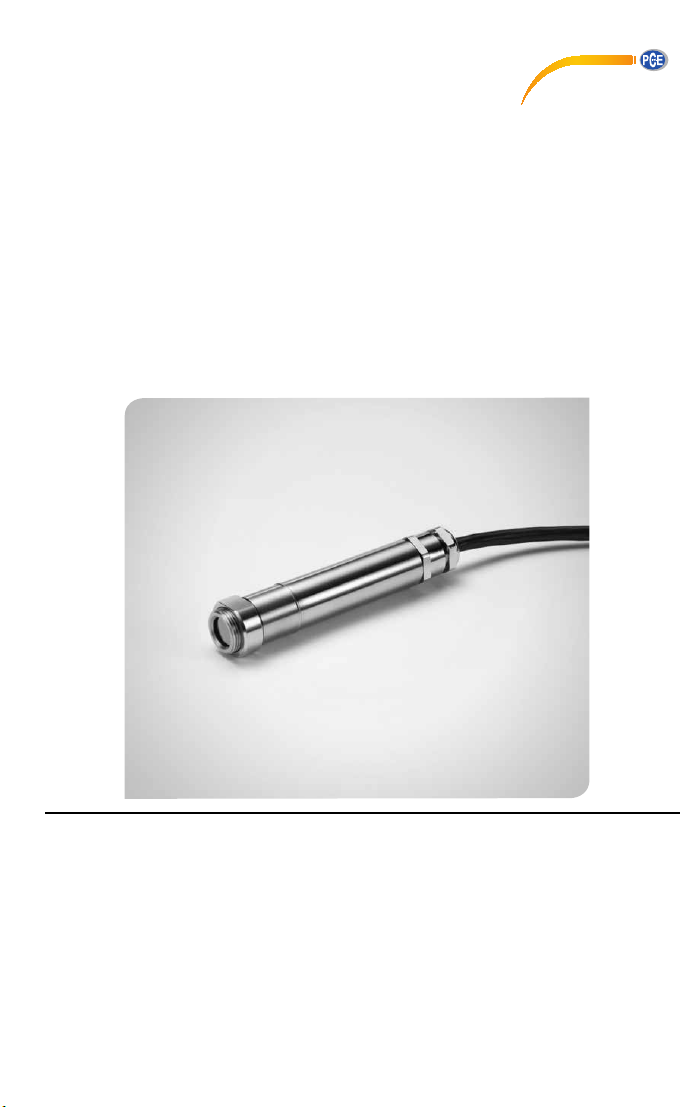

PCE-IR 50
Operators Guide
Temperatursensor
PCE Deutschland GmbH
Im Langel 4
D-59872 Meschede
Deutschland
Tel: [phone]
Fax: [phone]
[email protected]
www.pce-instruments.com/deutsch

2
›
PCE-IR 50 non-contact infrared sensors measure temperatures from -20°C to 500°C and provide
either a linear 4 to 20 mA output, a voltage output or a thermocouple output. This range of output
signals is compatible with almost any indicator, controller, recorder, data logger etc., without the
need for special interfacing or signal conditioning. They are suitable for most materials such as
food, paper, textiles, plastics, leather, tobacco, pharmaceuticals, chemicals, rubber, coal and
asphalt; but not materials with a low emissivity, for example polished metals.
PCE-IR 50 sensors are available as either two-wire or four-wire units.
Two-wire PCE-IR 50 sensors transmit the target temperature as a 4-20 mA output and oer a
simple solution for most non-contact temperature measurement applications.
Four-wire PCE-IR 50 sensors transmit the target temperature as a 0-50 mV or thermocouple
output (type J, K or T) plus the internal sensor temperature as a 4-20 mA output. This second
output can be used to ensure that the sensor is being operated within the correct ambient tem -
perature limits and prevent damage caused by overheating or overcooling. It can also be used to
give an approximate indication of the air temperature surrounding the sensor.
SPECIFICATION
Temperature Range vs Field-of-View table
Field of View -20ºC to 100ºC 0ºC to 250ºC 0ºC to 500ºC
15:1 PCE-IR 50 LT-X PCE-IR 50 MT-X PCE-IR 50 HT-X
Output table
Model-X Target Temperature Output Sensor Temperature Output
-0 4-20 mA Not available
-1 0-50 mV 4-20 mA
-2 Type T thermocouple 4-20 mA
-3 Type J thermocouple 4-20 mA
-4 Type K thermocouple 4-20 mA
GENERAL
Accuracy ±1% of reading or ±1°C whichever is greater
Repeatability ±0.5% of reading or ±0.5°C whichever is greater
Emissivity 0.95 (xed)
Response Time 240 ms (90% response)
Spectral Response 8 to 14 µm
Supply Voltage 24 V DC (28 V DC max.)
Sensor Voltage 6 V DC min.
Maximum Loop Impedance 900 ohms (4-20 mA output)
Output Impedance 56 ohms (voltage/thermocouple output)
MECHANICAL
Construction Stainless Steel
Dimensions 18 mm diameter x 103 mm
Cable Length 1 m as standard (up to 30 m available on request)
Weight with 1 m Cable 95 g
ENVIRON MENTAL
Environmental Rating IP65
Ambient Temperature Range 0°C to 70°C
Relative Humidity 95% maximum non-condensing
english

3
›
IN S TALLATION
The installation process consists of the following stages:
Preparation Mechanical installation Electrical installation
Please read the following sections thor oughly before proceeding with the installation.
PREPARATION
Ensure that the sensor is positioned so that it is focused on the target only.
ACCE SS ORIE S
A range of accessories to suit dier ent applications and industrial environments is available. These
may be ordered at any time and added on-site. The accessories consist of the following parts .
Fixed mounting bracket Adjustable mounting bracket Air purge collar
Laser sighting tool
OPTION S
The following options are available. Options are factory installed and must be ordered with the
PCE-IR 50.
Air/water cooled housing Certicate of calibration Longer cable (30m max.)

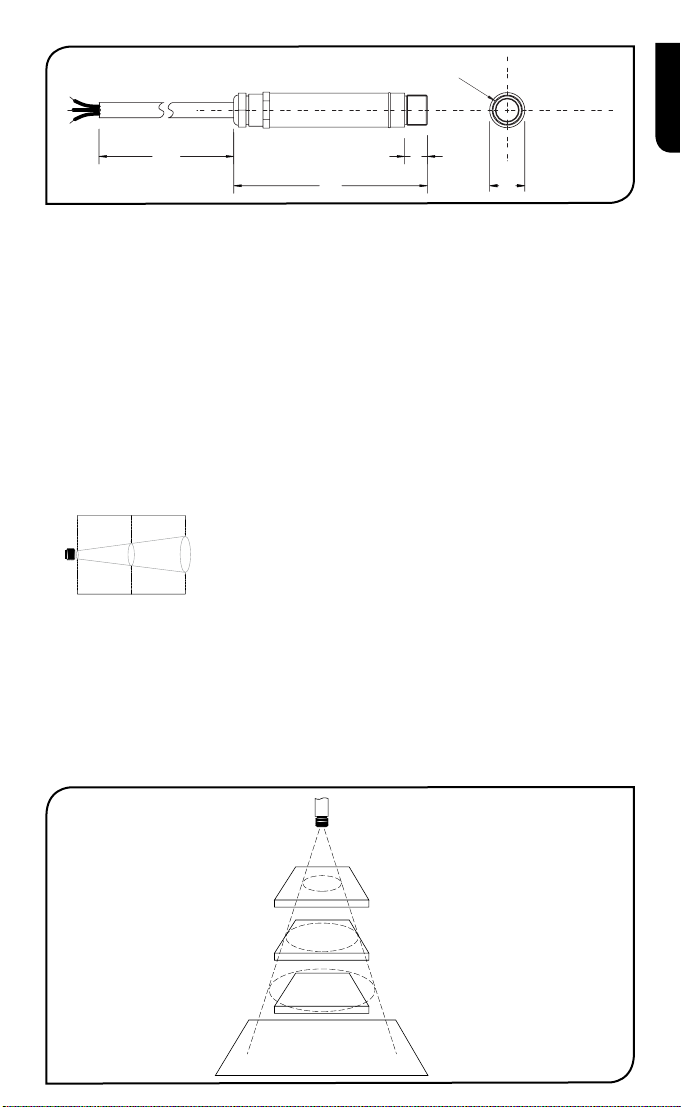

OPTICAL C HAR T
The optical chart below indicates the nominal target spot diameter at any given distance from the
sensing head and assumes 90% energy .
1000
103
12
18
M16 x 1mm
Distance: Sensor to object (inches)
Distance: Sensor to object (mm)
11.9
45.2 78.6
0.5 1.8
3.1
0 19.7 39.4
0 500 1000
Spot Dia.
(inches)
Spot Dia.
(mm)
D:S 15:1
PCE-IR 50
english
Sensor
BEST
GOOD
INCORREC
T
Background
Target greater
than spot size
Target equal to
spot size
Target smaller
than spot size

4
›
DISTANCE AN D S POT S IZE
The size of the area (spot size) to be measured determines the distance between the sensor and
the target. The spot size must not be larger than the target. The sensor should be mounted so
that the measured spot size is smaller than the target.
AM BIENT TE M PERATURE
The sensor is designed to operate in ambient temperatures from 0°C to 70°C. For ambient tem -
peratures above 70°C, an air/water-cooled housing will be required.
Avoid thermal shock. Allow 20 minutes for the unit to adjust to large changes in ambient tem -
perature.
ATMOSPHERIC QUALITY
.tnemerusaemerutarepmetnisrorreesuacdnasnelehtetanimatnocnactsudrosemuf,ekomS
In these types of environment the air purge collar should be used to help keep the lens clean.
E LECTRICAL INTERFERENCE
To minimise electromagnetic interference or ‘noise’, the sensor should be mounted away from
motors, generators and such like.
WIRIN G
Check the distance between the sensor and the indicating/controlling device. If necessary, the
PCE-IR 50 sensor can be ordered with a longer cable attached.
P OW ER S UPPLY
Be sure to use a 24 V DC (25 mA) power supply.

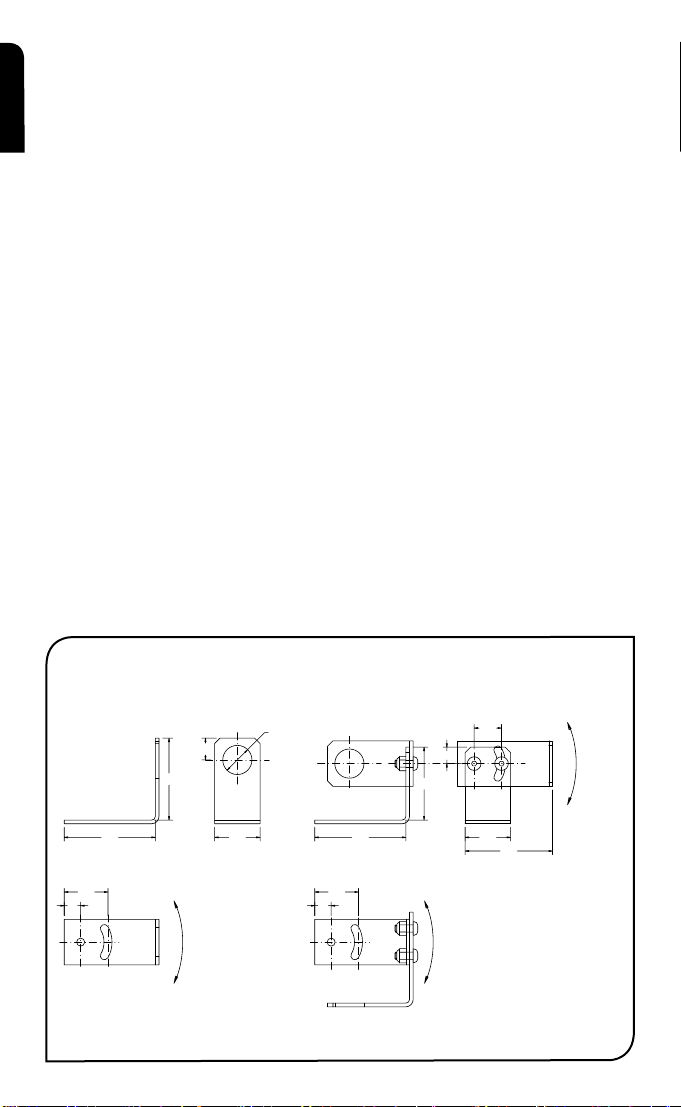

MEC HANICAL IN S TALLATION
All sensors come with a 1m cable and a mounting nut. The sensor can be mounted on brackets
or cut outs of your own design, or you can use the xed and adjustable mounting bracket acces -
sories which are shown below. Note: The sensor housing must be connected to earth at one point,
either the cable shield termination or the sensor housing.
12.0
45.0
50.0 50.0
40.0
9.0
15.0
25.0 25.0
60° Rotation 60° Rotation
60° Rotation
9.0
48.0
Fixed Bracket Adjustable Bracket
2 x Mounting Holes M4 Clearance 2 x Mounting Holes M4 Clearance
9.0
24.024.0
Ø16.0
english

5
›

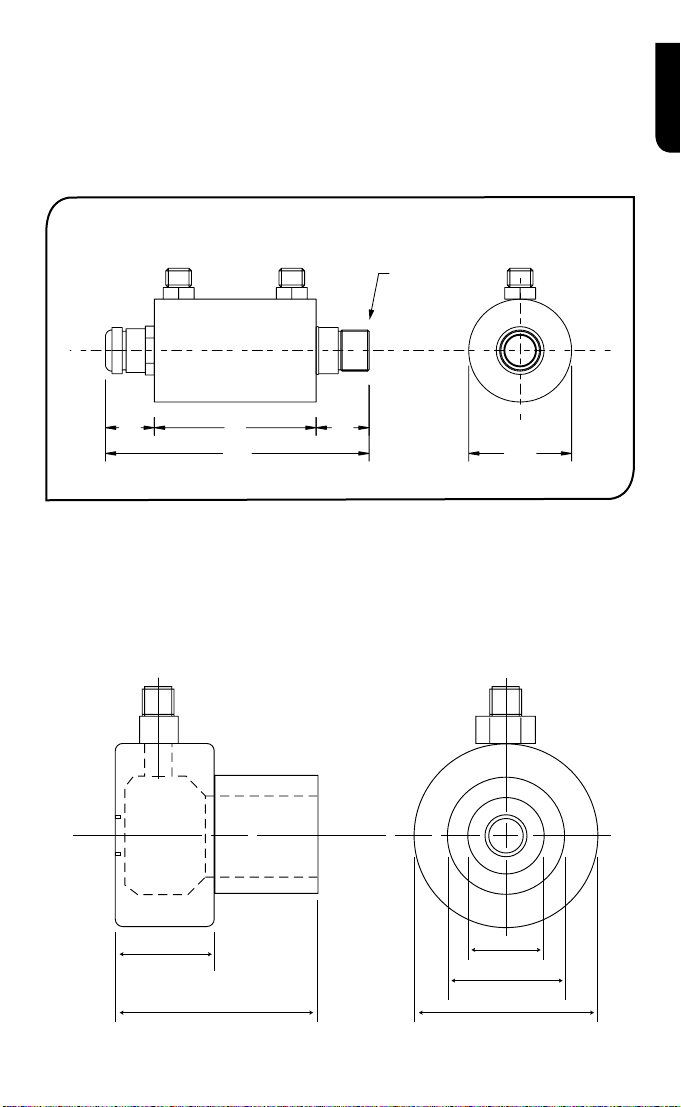

AIR/ WATER COOLE D HOUSIN G
The air/water cooled housing shown below allows the sensor to withstand high ambient temperatures.
It is equipped with two 1/8” BSP ttings.Water temperature should be 10°C to 27°C for ecient cool -
ing. Chilled water below 10°C is not recommended. To avoid condensation, the air purge collar should
be used with the water-cooled housing. Water ow rate should not be more than 0.5 to 1.5 litres/min.
40.0
2119 63
103
M16 x 1mm
1/8 BSP water/air connections
1/8 BSP Air connection
25
APSW (PC21)
50
APSN
(PCE-IR 50, PC301, PCCF)
20
29
40
AIR P UR G E C OLLAR
The air purge collar below is used to keep dust, fumes, moisture, and other contaminants away
from the lens. It must be screwed in fully. Air ows into the 1/8” BSP tting and out of the front
aperture. Air ow should be no more than 5 to 15 litres/min.
Clean or ‘instrument’ air is recommended.
english

6
›
electrical inStallation
+- -
+
Display/Controller
4-20mA = Target
4-20mA
Temperature
Power Supply
+- -
+
4-20mA = Sensor
Temperature
Power Supply
-
+
mV/TC = Target
Temperature
Two-wire units (option 0)
Four-wire units (options 1 to 4)
OP-
OP+
PWR+
PWR-
PWR+
PWR-
Display/Controller
Display/Controller
4-20mA
english
operation
Once the sensor is in position and the appropriate power, air, water, and cable connections are secure,
the system is ready for continuous operation by completing the following simple steps:
1. Turn on the power supply
2. Turn on the meter, chart recorder or controller
3. Read / monitor the temperature
IMPORTANT
Be aware of the following when using the sensor:
• If the sensor is exposed to significant changes in ambient temperature (hot to cold, or cold to hot),
allow 20 minutes for the temperature to stabilise before taking or recording measurements.
• Do not operate the sensor near large electromagnetic fields (e.g. around arc welders or induction
heaters).
Electromagnetic interference can cause measurement errors.
• Wire must be connected only to the appropriate terminals.
• Do not damage the cable, as this could provide a path for moisture and vapour into the sensor.

7
›
english
MAINT E NANC E
Our customer service representatives are available for application assistance, calibration, repair, and
solutions to speci c problems. Contact our Service Department before returning any equipment. In
many cases, problems can be solved over the telephone. If the sensor is not performing as it should,
try to match the symptom below to the problem. If the table does not help, call PCEInstr. for further advice.
Troubleshooting
Symptom Probable Cause Solution
No output No power to sensor Check power supply
Erroneous temperature Incorrect wire connection Check wire colour codes
Erroneous temperature Faulty sensor cable Verify cable continuity
Erroneous temperature Field of view obstruction Remove obstruction
LE NS C L E ANIN G
.ycaruccatnemerusaemtceffadluowsnelehtnorettamngierofynA.semitllatanaelcsnelehtpeeK
Blow o loose particles (if not using the air purge accessory) with an air ‘pu .
GUARANT EE
PCE Instr. guarantees each instrument it manufactures to be free from defect in material and workmanship
under normal use and service for the period of two years from the date of purchase. This guarantee
extends only to the original buyer according to PCE Instruments terms and conditions of Sale.

8
›
Les Pyromètres infra rouges de la série de PCE-IR 50 mesurent des températures de -20ºC à
500ºC et possèdent une Sortie linéaire 4..20mA, une Sortie tension ou une Sortie thermocouple.
Cette gamme des signaux de sortie est compatible avec la plus part des indicateurs, contrôleurs,
enregistreur, centrale d’acquisition de données etc., sans avoir besoin d’interfaces ou de condition -
nements de signal particuliers. Ils conviennent à la plupart des matériaux tels que la nourriture, le
papier, les textiles, les plastiques, le cuir, le tabac, les produits pharmaceutiques, les produits
chimiques, le caoutchouc, le charbon et l’asphalte, exceptés les matériaux à faible émissivité, par
exemple les métaux polis.
Les détecteurs PCE-IR 50 sont disponibles en unités à deux ou à quatre ls.
Les détecteurs PCE-IR 50 à deux ls transmettent la température cible sous forme d’une sortie à
4-20 mA et représentent une solution simple pour la plupart des applications de mesure de tem -
pérature sans contact.
Les détecteurs PCE-IR 50 à quatre ls transmettent la température cible sous forme d’une sortie
à 0-50 mV ou thermocouple (type J, K ou T), ainsi que la température interne du détecteur sous
forme d’une sortie à 4-20 mA. On peut utiliser cette deuxième sortie an de s’assurer que le détec -
teur fonctionne en-deçà des limitations de température ambiante, et ainsi éviter les dégâts poten -
tiels causés par la surchaue ou le refroidissement excessif. On peut l’utiliser également pour
obtenir une indication approximative de la température autour du détecteur.
SPÉCIFICATION S
Tableau montrant lagamme de températures vs le champ de vision
Champ de Visée -20ºC à 100ºC 0ºC à 250ºC 0ºC à 500ºC
15:1 PCE-IR 50 LT-X PCE-IR 50 MT-X PCE-IR 50 HT-X
Tableau des sorties
Model-X Température de sortie ciblée Température de détecteur ciblée
-0 4-20 mA –
-1 0-50 mV 4-20 mA
-2 T Thermocouple 4-20 mA
-3 J Thermocouple 4-20 mA
-4 K Thermocouple 4-20 mA
GÉNÉRALES
Précision ± 1% de la mesure ou ± 1°C, celui qui est le plus important
Fidélité ± 0,5% de la mesure ou ± 0,5°C, celui qui est le plus important
Emissivité 0,95 (xée)
Temps de réponse 240ms (réponse 90%)
Réponse spectrale 8 à 14µm
Voltage d’alimentation 24V cc (max. 28V cc)
Voltage du détecteur Min. 6V cc
Impédance en boucle maximale 900 Ohms (4-20mA sortie)
Impédance de Sortie 56 Ohms (Tension ou rendement de thermocouple)
MÉCANI QUES
Construction Acier inoxydable
Dimensions 18mm diamètre x 103mm
Longueur du câble 1m
Poids avec câble 95g
ENVIRONNE MENTALES
Catégorie environnementale IP65
Echelle de température ambiante 0°C à 70°C
Humidité relative Maximum 95% non condensée
français

9
›

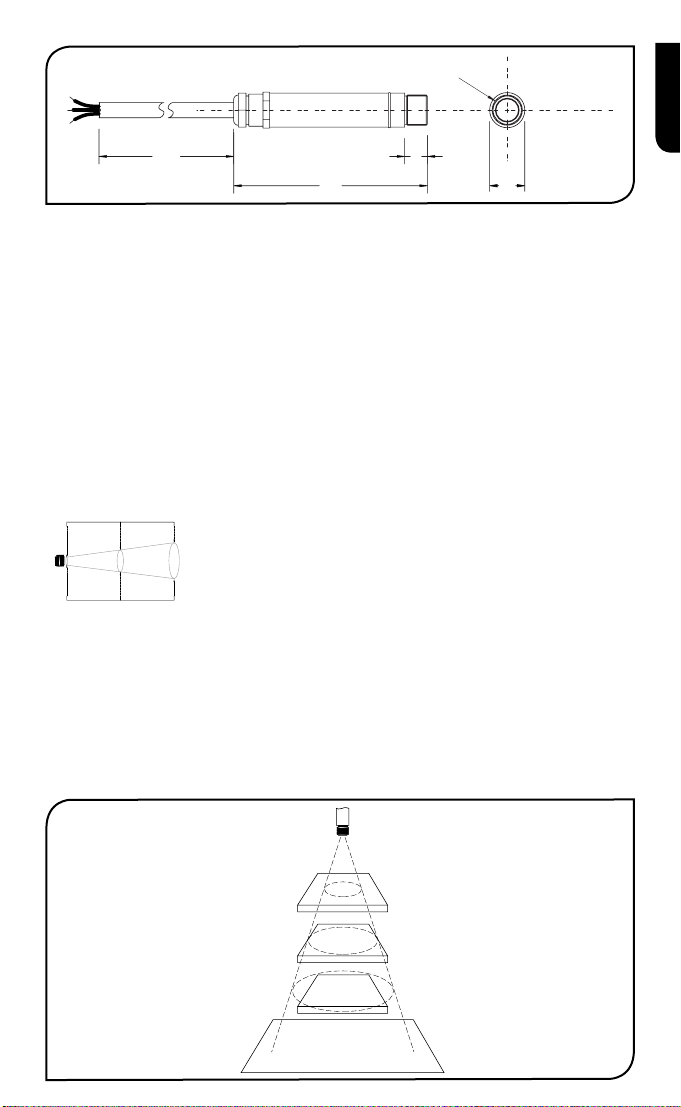

Détecteur
LE MEILLEUR
BON
PAS BON
Fond
Cible plus grand
que la grandeur
du point
Cible même
grandeur que
le point
Cible plus petit
que la grandeur
du point
IN S TALLATION
Le processus d’installation consiste aux étapes suivantes :
Préparation Installation mécanique Installation électrique
Il faut lire les sections suivantes attentivement avant de commencer l’installation.
PRÉP ARATION
S’assurer que le détecteur est mis en place pour qu’il ne se concentre que sur la cible.
ACCE SS OIRE S
Une gamme d’accessoires pour convenir aux dif férentes applications et environnements industriels
est disponible. Les accessoires peuvent être commandés à tout moment et ajoutés sur place. Ils
consistent en :
Un support de xation xe Un support de xation réglable Un collier de purge d’air
Outil de visée Laser
OPTION S
Les options suivantes sont disponibles : Les options sont installées en usine et doivent être com -
mandées avec le détecteur PCE-IR 50.
Boîtier refroidi à l’air/eau Certicat de calibrage Câble plus long (30m max.)
TA B LEA U OPTI QU E
Le tableau optique ci-dessous indique le diamètre du point cible nominal à n’importe quelle dis -
tance de la tête de détection et assume 90% d’énergie.
français
1000
103
12
18
M16 x 1mm
Distance : Détecteur / objet (inches)
Distance : Détecteur / objet (mm)
11.9
45.2 78.6
0.5 1.8
3.1
0 19.7 39.4
0 500 1000
Diamètre
du point
(inches)
Diamètre
du point .
(mm)
D:S 15:1
PCE-IR 50

10
›
DISTANCE ET TAILLE DU POINT
La taille de la zone (taille du point) qui doit être mesurée détermine la distance entre le détecteur et
la cible. La taille du point ne doit pas être plus grande que la cible. Le détecteur devrait être monté
de façon à ce que la taille du point mesuré est plus petite que la cible.
TE M PÉRATURE A MBIANTE
Le détecteur est conçu pour fonctionner en températures ambiantes de 0°C à 70°C. Pour les
températures ambiantes supérieures à 70°C, un boîtier refroidi à l’air/eau est nécessaire.
Eviter les chocs thermiques. Allouer 20 minutes au thermomètre, pour qu’il s’adapte à
d’importantes uctuations de température ambiante.
QUALITÉ AT MOSPHÉRI QUE
La fumée, les vapeurs ou la poussière peuvent contaminer la lentille et provoquer des erreurs dans
la mesure de température. Dans ces genres d’environnement, le collier de purge d’air devrait être
utilisé pour aider à garder la lentille propre.
INTERFÉRENCE ÉLECTRI QUE
Pour réduire l’interférence électromagnétique ou ‘bruit’, le détecteur devrait être monté à l’écart de
moteurs, générateurs, et autres appareils similaires.
C ÂBLA G E
Vérier la distance entre le détecteur et l’appareil d’indication / de contrôle. Si nécessaire, le
détecteur PCE-IR 50 peut être commandé avec un câble attaché plus long.
ALI MENTATION ÉLECTRI QUE
S’assurer qu’une alimentation électrique de 24Vcc (25mA) est utilisée.
IN S TALLATION MÉCANI QU E
Tous les détecteurs sont fournis avec un câble d’un mètre et un boulon de xation. Le détecteur
peut être monté sur un support ou sur des découpes de votre propre conception ou bien les
accessoires de support xe et réglable, qui sont montrés ci-dessous, peuvent être utilisés. Nota: Il
faut que le détecteur soit connecté à la terre à un seul point, soit au blindage du câble, soit au
boîtier du détecteur.
12.0
45.0
50.0 50.0
40.0
9.0
15.0
25.0 25.0
9.0
48.0
9.0
24.024.0
Ø16.0
Rotation 60° Rotation 60°
Rotation 60°
Support xe Support réglable
2 x trous de montage, jeu M4 2 x tr ous de montage, jeu M4
français

11
›
B OÎTIER REFROI DI À L’AIR/EAU
Le boîtier refroidi à l’air/l’eau montré ci-dessous permet au détecteur de resister à des
.PSB’’8/1edstnemehcnammexuededépiuqétselI.seévelésetnaibmaserutarepmet
.ecaciffetnemessidiorfernuruopC°72teC°01ertneertêtiarveduae’lederutarépmetaL
L’eau refroidie en dessous de 10°C n’est pas recommandée. Pour éviter la condensa -
tion, le collier de purge d’air devrait être utilisé avec le boîtier refroidi à l’eau. Le débit
d’eau ne devrait pas dépasser 0,5 à 1,5 litres/min.
C OLLIER DE PUR G E D’AIR
Le collier de purge d’air ci-dessous est utilisé pour garder la poussière, les vapeurs, l’humidité et
autres contaminants à l’écart de la lentille. Il doit être entièrement vissé. L’air s’écoule dans
l’emmanchement de 1/8’’ BSP et sort par l’ouverture frontale. Le débit d’air ne devrait pas
dépasser 5 à 15 litres/min.
Il est recommandé d’utiliser de l’air propre ou pour les appareils.
40.0
2119 63
103
M16 x 1mm
1/8 BSP Raccor ds Air/Eau
français
20
29
40
1/8 BSP Raccor d Air
25
APSW (PC21)
50
APSN
(PCE-IR 50, PC301, PCCF)

12
›
français
inStallation èlectriQUe
+- -
+
4-20mA = Température cible
4-20mA
+- -
+
4-20mA = Température détecteu
r
-
+
mV/TC = Température cible
Unités à deux fils (option 0)
Unités à quatre-fils (options 1 à 4)
OP-
OP+
PWR+
PWR-
PWR+
PWR-
4-20mA
Afficheur/Contrôleur
Afficheur/Contrôleur
Afficheur/Contrôleur
Alimentation électrique
Alimentation électrique
FONCTIONNeMeNT
Une fois que le détecteur est en place et que les connexions appropriées d’alimentation, d’air,
d’eau et de câbles sont bien fixées, le système est prêt pour fonctionner en continu en complétant
les simples étapes suivantes :
1. Mettre en route l’alimentation électrique
2. Mettre en route le compteur,
l’enregistreur de tableau ou le contrôleur
3. Lire / contrôler la temperature
IMPORTANT
Il faut faire attention aux suivants lors de l’utilisation du détecteur :
• Si le détecteur est exposé à des changements significatifs de température ambiante (chaud à
froid, ou froid à chaud), avant de prendre ou d’enregistrer des mesures attendre 20 minutes
que la température se stabilise.
• Ne pas faire fonctionner le détecteur près d’importants champs électromagnétiques (par exem-
ple autour d’un arc de soudage ou d’appareils chauffants à induction). Des interférences
électromagnétiques peuvent provoquer des erreurs de mesure.
• Le câble ne doit être relié qu’à des terminaux appropriés.

13
›
ENTR E TI E N
Les représentants du service clientèle sont disponibles pour aider, calibrer, réparer et résoudre des
problèmes particuliers. Contacter le service technique avant de retourner l’équipement. Dans
beaucoup de cas, les problèmes peuvent être résolus par téléphone. Si le détecteur ne fonctionne
pas comme il le devrait, essayer de faire correspondre le symptôme ci-dessous au problème. Si le
tableau n’aide pas, appeler PCE Instruments pour plus de renseignement.
Diagnostic de défaillances
Symptôme Cause probable Solution
Pas de sortie Pas d’alimentation au détect -
eur
Vérier l’alimentation élec-
trique
Température erronée Connexion incorrecte du
câble
Vérier les codes de cou -
leurs du câble
Température erronée Câble du détecteur défaillant Vérier la continuité du
câble
Température erronée Obstruction champs de vue Retirer l’obstruction
NE TTO YAGE DE LA L E NTILL E
Garder la lentille propre à tout moment. Toute matière étrangère sur la lentille aecterait la précision
de la mesure. Souer les particules libres (si l’accessoire de purge d’air n’est pas utilisé) avec un
‘souet’.
GARANTI E
PCE Instr. garantie que tous les instruments qu’il fabrique sont exempts de défauts ou de vices de
fabrication dans des conditions normales d’utilisation et de service, pour une période de deux ans,
à compter de la date d’achat. Cette garantie ne s’applique qu’à l’acheteur d’origine selon les
conditions de vente de PCE Instruments .
français

14
›
Die kontaklosen Infrarot-Sensoren der PCE-IR 50 messen Temperaturen von -20ºC bis
500ºC und sind entweder mit einem linearen 4...20mA- Ausgang, einem Spannungsausgang oder
einem Thermoelement-Ausgang ausgestattet. Dieser Ausgangsbereich ist mit fast jedem
Anzeigegerät, Prozeßkontroller, Speicherschreiber, Datenlogger und ähnlichen Messumformern
kompatibel. Eine besondere Schnittstelle oder Signalverarbeitung ist nicht erforderlich. Die
Sensoren sind für die meisten Materialien wie Nahrungsmittel, Papier, Textilien, Kunststoe, Leder,
Tabak, Arzneimittel, Chemikalien, Gummi, Kohle und Asphalt geeignet, nicht aber für Materialien
mit niedrigem Emissionsvermögen wie z. B. polierte Metalle.
PCE-IR 50 Sensoren sind als Zweidraht- oder Vierdraht-Einheiten erhältlich.
Zweidraht PCE-IR 50 Sensoren übermitteln die Zieltemperatur als 4-20 mA-Ausgang und bieten
eine einfache Lösung für die meisten kontaktlosen Anwendungen zur Temperaturmessung.
Vierdraht PCE-IR 50 Sensoren übermitteln die Zieltemperatur als 0-50 mV- oder Thermoelement-
Ausgang (Typ J, K oder T) sowie die innere Sensortemperatur als 4-20 mA-Ausgang. Dieser zweite
Ausgang kann genutzt werden, um sicherzustellen, dass der Sensor innerhalb der korrekten
Grenzwerte für die Umgebungstemperatur genutzt wird, sowie um Schäden durch Überhitzung
oder Unterkühlung zu verhindern. Er kann auch genutzt werden, um einen Näherungswert für die
Temperatur der Luft um den Sensor zu erhalten.
SPEZIFIKATION
Temperaturbereich im Verhältnis zur Sichtfeldtabelle
Bildfeld -20ºC bis 100ºC 0ºC bis 250ºC 0ºC bis 500ºC
15:1 PCE-IR 50 LT-X PCE-IR 50 MT-X PCE-IR 50 HT-X
Ausgangstabelle
Modell-X Zieltemperaturausgang Sensortemperaturausgang
-0 4-20 mA –
-1 0-50 mV 4-20 mA
-2 T Thermoelement 4-20 mA
-3 J Thermoelement 4-20 mA
-4 K Thermoelement 4-20 mA
ALL G E MEIN
Messunsicherheit ±1% des Messwerts oder ±1ºC (jenachdem, welcher Wert größer ist)
Wiederholgenauigkeit ±0,5% des Messwerts oder ±0,5ºC (jenachdem, welcher Wert größer ist)
E missionsvermögen 0,95 (festgelegt)
R eaktionszeit 240ms (90% Reaktion)
S pektralempndlichkeit 8 bis 14µm
S peisespannung 24V Gleichstrom (28V Gleichstrom max.)
S ensorspannung 6V Gleichstrom min.
Maximale Kreis- Impedanz 900 Ohm (4-20mA Leistung)
Ausgangsimpedanz 56 Ohm (Spannung oder Thermoelementausgang)
MECHA NISCHE DATE N
Konstruktion Rostfreier Stahl
Abmessungen 18mm Durchmesser x 103mm
Kabellänge 1m
Gewicht mit Kabel 95g
UMW ELTBESTI MM UNGEN
Umwelttechnische Einstufung IP65
Umgebungstemperaturbereich 0ºC bis 70ºC
Relative Feuchte höchstens 95%, ohne Kondensation
deutsch

15
›
ZUB E H ÖR
Eine Reihe von Zubehörteilen für unterschiedliche Anwendungen und industrielle Umgebungen
sind erhältlich.
Die Zubehörteilen können jederzeit bestellt und vor Ort installiert werden. Die folgenden
Zubehörteile sind lieferbar:
Feste Halterung Verstellbare Halterung Luftspülmanschette
Laserzielstrahl
OPTI O NEN
Die folgenden Optionen sind verfügbar. Die Optionen werden werksmäßig installiert und müssen
zusammen mit dem PCE-IR50 Sensor bestellt werden.
Luft-/wassergekühltes Gehäuse Eichbescheinigung Längeres Kabel (max. 30m)
OPTI S C H E S D IA G RAMM
Das optische Diagramm unten gibt den nominellen Zielpunktdurchmesser in einer beliebigen
Entfernung vom Messkopf an. Es werden 90% Energie angenommen.
IN S TALLATION
Der Installationsprozess besteht aus den folgenden Phasen:
Vorbereitung Mechanische Installation Elektrische Installation
Bitte lesen Sie sich die folgenden Abschnitte sorgfältig durch, bevor Sie mit der Installation begin -
nen.
VOR B EREIT U NG
Achten Sie darauf, dass der Sensor nach dem Aufstellen nur auf das Ziel weist.
deutsch
1000
103
12
18
M16 x 1mm
11.9
45.2 78.6
0.5 1.8
3.1
0 19.7 39.4
0 500 1000
Zielpunktdurchmesser
(inches)
Zielpunktdurchmesser
(mm)
Entfernung:
zwischen Sensor und Gegenstand (inches)
Entfernung:
zwischen Sensor und Gegenstand (mm )
D:S 15:1
PCE-IR 50
Sensor
AM BESTEN
GUT
FALSCH
Hintergrund
Ziel größer als
Zielpunktgröße
Ziel entspricht
Zielpunktgröße
Ziel kleiner als
Zielpunktgröße

16
›
E NTFERNUN G UN D ZIELPUN K T G RÖ SS E
Die Größe des Messbereichs (Zielpunktgröße) bestimmt die Entfernung zwischen Sensor und Ziel.
Die Zielpunktgröße darf die Zielgröße nicht übersteigen. Der Sensor sollte so aufgestellt werden, dass
die gemessene Zielpunktgröße kleiner ist als das Ziel.
UMG EBUN GSTE MPERATUR
Der Sensor ist für Umgebungstemperaturen zwischen 0°C und 70°C konzipiert. Bei
Umgebungstemperaturen über 70ºC ist ein luft-/wassergekühltes Gehäuse erforderlich.
Vermeiden Sie Wärmeschocks. Warten Sie 20 Minuten, damit sich das Gerät an starke
Veränderungen in der Umgebungstemperatur gewöhnen kann.
LUFT QUALITÄT
Rauch, Dämpfe oder Staub können die Linse verunreinigen und zu Fehlern bei der
Temperaturmessung führen. In derartigen Umgebungen sollte die Luftspülmanschette verwendet
werden, damit die Linse sauber bleibt.
E LE K TRISCHE S TÖRUN G EN
Um elektromagnetische Störungen oder “Lärm” auf ein Minimum zu reduzieren, sollte der Sensor
entfernt von Motoren, Generatoren und ähnlichen Geräten aufgestellt werden.
VER K ABELUN G
Überprüfen Sie die Entfernung zwischen dem Sensor und dem Anzeige-/Steuergerät. Bei Bedarf
kann der PCE-IR 50 Sensor mit längerem Kabel geliefert werden.
NETZSPANNUN G
Achten Sie darauf, dass Sie 24V Gleichstrom (25mA) verwenden..
MEC HANI S C HE IN S TALLATION
Alle Sensoren werden mit einem 1m langem Kabel und einer Befestigungsmutter geliefert. Der
Sensor kann an Halterungen oder mit lhrer eigenen Konstruktion befestigt werden. Oder ver -
wenden Sie die unten abgebildeten festen und verstellbaren Zubehörteile für die Halterung.
Hinweis: Der Sensor darf nur an einem Punkt geerdert sein, nämlich entweder an der
Kabelabschirmung oder am Sensorgehäuse.
12.0
45.0
50.0 50.0
40.0
9.0
15.0
25.0 25.0
9.0
48.0
9.0
24.024.0
Ø16.0
60° Dr ehung 60° Dr ehung
60° Dr ehung
Feste Halterung Verstellbare Halterung
2 x Befestigungsbohrungen M4-Gewinde 2 x Befestigungsbohrungen M4-Gewinde
deutsch

17
›
LUFT-/ W ASSER G E K ÜHLTE G EHÄUSE
Aufgrund des im Folgenden dargestellten luft-/wassergekühlten Gehäuses kann der Sensor hohen
Umgebungstemperaturen standhalten. Der Sensor ist mit zwei 1/8-Zoll-Bsp-Verbindungsstücken
ausgestattet. Um eine wirksame Kühlung zu gewährleisten, sollte die Wassertemperatur zwischen
10ºC und 27ºC betragen. Gekühltes Wasser unter 10ºC ist nicht zu empfehlen. Um Kondensation
zu vermeiden, sollte die Luftspülmanschette in Verbindung mit dem wassergekühlten Gehäuse einge -
setzt werden. Den Wasserdurchuss sollte nicht mehr als 0,5 bis 1,5 Liter/Min. betragen.
LUFTSPÜL MANSCHETTE
Die unten abgebildete Luftspülmanschette hält Staub, Dämpfe, Feuchtigkeit und andere
Verunreinigungen von der Linse fern. Die Manschette muss vollständig eingeschraubt werden. Luft
strömt in das 1/8-Zoll-Bsp-Verbindungsstück und aus der vorderen Önung. Der Luftstrom sollte
nicht mehr als 5 bis 15 Liter/Min. betragen.
Es wird reine Luft oder “Hilfsluft” empfohlen.
deutsch
40.0
2119 63
103
M16 x 1mm
1/8-BSP-W asser -/Luftverbindungen
20
29
40
1/8-BSP-Luftverbindung
25
APSW (PC21)
50
APSN
(PCE-IR 50, PC301, PCCF)

18
›
deutsch
elektriScHe inStallation
+- -
+
4-20 mA = Zieltemperatur
4-20mA
+- -
+
4-20 mA = Sensortemperatu
r
-
+
mV/TC = Zieltemperatur
Zweidraht-Einheiten (Option 0)
Vierdraht-Einheiten (Optionen 1 bis 4)
OP-
OP+
PWR+
PWR-
PWR+
PWR-
Display/Controller
4-20mA
Stromzuführung
Stromzuführung
Display/
Controller
Display/
Controller
BeTRIeB
Wenn der Sensor aufgestellt ist und die entsprechenden Strom-, Luft-, Wasser- und Kabelanschlüsse
gesichert sind, kann das System mit den folgenden einfachen Schritten auf Dauerbetrieb eingestellt
werden:
1. Die Stromversorgung einschalten
2. Das Messgerät, den Rekorder
oder Messumformer einschalten
3. Die Temperatur ablesen / überwachen
WICHTIg
Achten Sie beim Einsatz des Sensors auf die folgenden Punkte:
• Wenn der Sensor erheblichen Temperaturschwankungen ausgesetzt wird (heiss/kalt oder kalt/heiss),
sind 20 Minuten notwendig, damit sich die Temperatur vor der Temperaturmessung und -aufzeich-
nung stabilisieren kann.
• Betreiben Sie den Sensor nicht in der Nähe großer elektromagnetischer Felder (z.B. von
Lichtbogenschweißgeräten oder Induktionsheizgeräten). Elektromagnetische Störungen können zu
Messfehlern führen.
• Die Kabel dürfen nur mit den korrekten Anschlüssen verbunden werden.

19
›
WART UNG
Unsere Kundendienstmitarbeiter können bei Anwendungen, kalibrierung, Reparaturen und Lösung konk -
reter Probleme helfen. Setzen Sie sich bitte mit unserer Kundendienstabteilung in Verbindung, bevor Sie
Geräte zurücksenden. Häug können Probleme telefonisch gelöst werden.Wenn der Sensor nicht ord -
nungsgemäß funktioniert, versuchen Sie, dasunten aufgeführte Symptomdementsprechenden Problem
zuzuordnen. Wenn die Tabelle nicht weiterhilft, kann Ihnen PCE Instruments möglicherweise telefonisch
weitere Tipps geben.
Störungssuche
Symptom Wahrscheinliche UrsacheLösung
Kein Ausgangssigna Keine Stromzufuhr am SensorStromanschluss überprüfen
Falsche Temperatur Falscher KabelanschlussKabelfarbcode überprüfen
Falsche Temperatur Fehlerhaftes SensorkabelKabelkontinuität überprüfen
Falsche Temperatur Blickfeld blockiert Blockierung entfernen
RE INI GE N DE R L INS E
Halten Sie die Linse stets sauber. Fremdkörper auf der Linse würden die Messgenauigkeit beeinträchti -
gen. Blasen Sie lose Partikel mit einem Gebläse von der Linse (sofern Sie nicht die Luftspülmanschette
verwenden).
GARANTI E
PCE Instr. gewährleistet, dass jedes von PCE hergestellte Instrument über einen Zeitraum von zwei Jahren
ab Kaufdatum bei normalem Gebrauch und ordnungsgemäßer Wartung frei von Material- und
Verarbeitungsfehlern ist. Diese Garantie gilt nur für den ursprünglichen Käufer und richtet sich nach den
PCE Instruments-Geschäftsbedingungen.
deutsch

20
›
El sensor de infrarrojos sin contacto PCE-IR 50, mide temperaturas desde -20 a 500º C y dispone
de salida 4-20 mA., voltaje o termopar. Este rango de señales de salida es compatible con la
mayoría de indicadores, controladores, registradores, data logers, etc., sin necesidad de una
interconexión especial o acondicionamiento de señal. Son adecuados para la mayoría de las
materias, tales como alimentos, papel, telas, plásticos, cuero, tabaco, medicinas, productos quími -
cos, caucho, carbón y asfalto; sin embargo, no lo son para materiales con una baja emisividad,
por ejemplo, los metales pulidos.
Existen versiones de los sensores PCE-IR 50 de dos y cuatro hilos.
Los sensores PCE-IR 50 de dos hilos transmiten la temperatura objetivo como una salida de 4-20
mA y suponen una solución simple para la mayoría de las aplicaciones de medición de temperat -
ura sin contacto.
Los sensores PCE-IR 50 de cuatro hilos transmiten la temperatura objetivo como una salida de
0-50 mV o como salida de termopar (tipo J, K o T) más la temperatura interna del sensor como
una salida de 4-20 mA. Esta segunda salida se puede utilizar para garantizar que el sensor se está
utilizando dentro de los límites adecuados de temperatura ambiental y se evitan posibles daños
por recalentamiento o subenfriamiento. También se pueden utilizar para proporcionar una indi -
cación aproximada de la temperatura del aire que rodea al sensor.
C ARACTERÍ S TICA S
Tabla de rango de temperaturas frente a campo de visualización
Campo Visual -20ºC a 100ºC 0ºC a 250ºC 0ºC a 500ºC
15:1 PCE-IR 50 LT-X PCE-IR 50 MT-X PCE-IR 50 HT-X
Tabla de salidas
Modelo-X Salida de temperatura objetivo Salida de temperatura del sensor
-0 4-20 mA –
-1 0-50 mV 4-20 mA
-2 T Termocoppia 4-20 mA
-3 J Termocoppia 4-20 mA
-4 K Termocoppia 4-20 mA
GENERAL
P recisión ±1% de lectura o ±1ºC, la cifra que sea mayor
R epetibilidad ±0,5% de lectura o ±0,5ºC, la cifra que sea mayor
E misividad 0,95 (jada)
Tiempo de respuesta 240ms (90% respuesta)
R espuesta espectral 8 a 14µm
Tensión de alimentación 24Vcc (máx. 28Vcc)
Tensión del sensor mín. 6Vcc
Impedancia máxima de circuito 900 Ohmios (4-20mA Salida)
Impedancia de S alida 56 Ohmios (Voltaje o salida del termopar)
MECÁNICA
Construcción Acero inoxidable
Dimensiones 18mm de diámetro x 103mm
Longitud de cable 1m
Peso con cable 95g
AMBIENTE
Valoración ambiental IP65
Gama de temperatura ambiental 0ºC a 70ºC
Humedad relativa 95% máximo sin condensación
español
