Peak NET-TV User manual

NET-T V
Bedienungsanleitung
Operating Instructions
Netzwerk-Tuner zum TV-Empfang auf jedem Gerät
Network tuner to the TV receipt on every device
Premiumsponsor der Lilien

PEAKnx NET-TV
Bedienungsanleitung
www.peaknx.com www.peaknx.com
2 3
Inhaltsverzeichnis
Berücksichtigte Produkte� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 5
1� Sicherheitshinweise� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 6
1�1 Allgemeine Hinweise � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 6
1�2 Betriebssicherheit � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 6
1�3 Aufstellungsort � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 6
1�4 Elektromagnetische Verträglichkeit � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 7
1�5 Reinigung� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 7
1�6 Datensicherung � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 7
1�7 Support � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 7
2� PEAKnx NET-TV im Überblick � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 7
2�1 SAT>IP Protokoll � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 8
2�2 PEAKnx Net Server � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 8
2�3 SAT>IP Clients � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 8
2�4 Mindestanforderungen � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 8
3� Allgemeines � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 9
3�1 Lieferumfang � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 9
3�2 Technische Daten � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 9
3�3 Allgemein� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 9
3�4 Beschreibung � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 10
4� Inbetriebnahme� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 11
4�1 Netzwerkumgebung� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 11
4�2 Eingangssignal� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 11
4�2�1 DVB-S2 � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 12
4�2�2 DVB-C/C2 und DVB-T/T2 � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 12
4�2�3 Common Interface � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 13
5� PEAKnx NET-TV � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 13
5�1 Erster Start � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 13
5�2 Anschluss� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 13
5�3 Inbetriebnahme � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 14
5�4 Konfigurationsmenü � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 14
5�4�1 Zugriff unter Windows 7/8/10� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 15
5�4�2 Statusinformationen � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 15
5�4�3 System Settings � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 18
5�4�4 LNB Settings � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 19
5�4�5 SCR Settings � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 20
5�4�6 UPnP Settings � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 21
5�4�7 CI Settings � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 21
5�4�8 Multicast Setup� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 21
5�4�9 Channel Lists� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 25
5�4�10 Update � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 25
5�5 Zugriff per Client � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 26
5�5�1 Zugriff per App � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 26
5�5�2 Zugriff per Windows � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 28
5�5�3 Zugriff per Linux� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 28
5�5�4 Zugriff per Hardware Client � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 28
5�5�5 Zugriff per BrowserTV � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 28
5�5�6 Zugriff per M3U-Listen � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 29
5�6 Betriebszustände � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 29
5�6�1 Regulärer Betrieb� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 29
5�6�2 Kaskadierter Betrieb � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 29
5�6�3 Standby-Betrieb � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 29
6 FAQ zum PEAKnx NET-TV � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 30
Über PEAKnx � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 31
NET-TV Operating Instructions � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �32-63
Seite Seite

PEAKnx NET-TV
Bedienungsanleitung
www.peaknx.com www.peaknx.com
4 5
Berücksichtigte Produkte
Das Titelbild zeigt das Produkt PEAKnx NET-TV SAT 4 Tuner� Die anderen Produkt-
ausführungen sind in der Bauform identisch, unterscheiden sich jedoch in der
Bestückung�
In diesem Dokument erwähnte Produktnamen können Marken oder eingetragene
Marken der jeweiligen Eigentümer sein� Diese sind nicht ausdrücklich durch „™“ und
„®“ gekennzeichnet�
Copyright © DOGAWIST Investment GmbH
PEAKnx
Otto-Röhm-Straße 69
64293 Darmstadt
Deutschland
www�peaknx�com
info@peaknx�com
Dokumentversion 1�0�0 (27� Juli 2016)
Produktbezeichnung Ausführung
PEAKnx NET-TV SAT 2 Tuner 2 Tuner für SAT
PEAKnx NET-TV SAT 4 Tuner 4 Tuner für SAT
PEAKnx NET-TV Kabel 2 Tuner 2 Tuner für Kabel
PEAKnx NET-TV Kabel 4 Tuner 4 Tuner für Kabel
Abbildungsverzeichnis
Abbildung 1: AST>IP� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 7

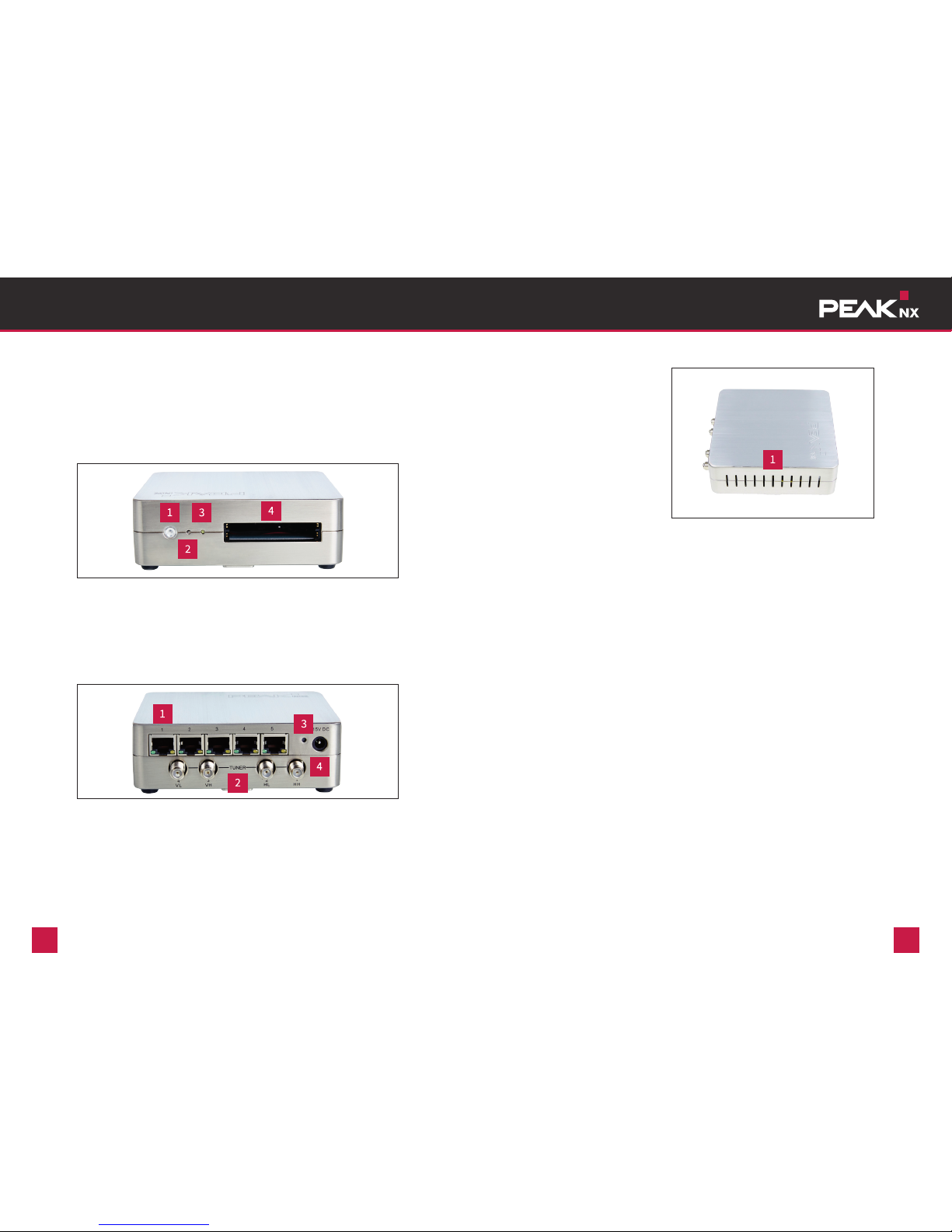

Abbildung 2: Vorderansicht des PEAKnx NET-TV Gehäuses � � � � � � � � � � � � � � � � � � � � � � 8
Abbildung 3: Vorderansicht des PEAKnx NET-TV mit Beschriftung � � � � � � � � � � � � � � � 10
Abbildung 4: Rückansicht des Gehäuses (SAT 4 Tuner) � � � � � � � � � � � � � � � � � � � � � � � � � 10
Abbildung 5: Seitenansicht des NET-TV Gehäuses� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 11
Abbildung 6: Das PEAKnx NET-TV unter Netzwerk� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 15
Abbildung 7: Beispielhafte IP-Adresse � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 15
Abbildung 8: Startseite der Konfigurationsoberfläche � � � � � � � � � � � � � � � � � � � � � � � � � 16
Abbildung 9: Tuner-Status � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 17
Abbildung 10: Stream-Status � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 17
Abbildung 11: Systemeinstellungen � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 18
Abbildung 12: LNB Einstellungen� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 19

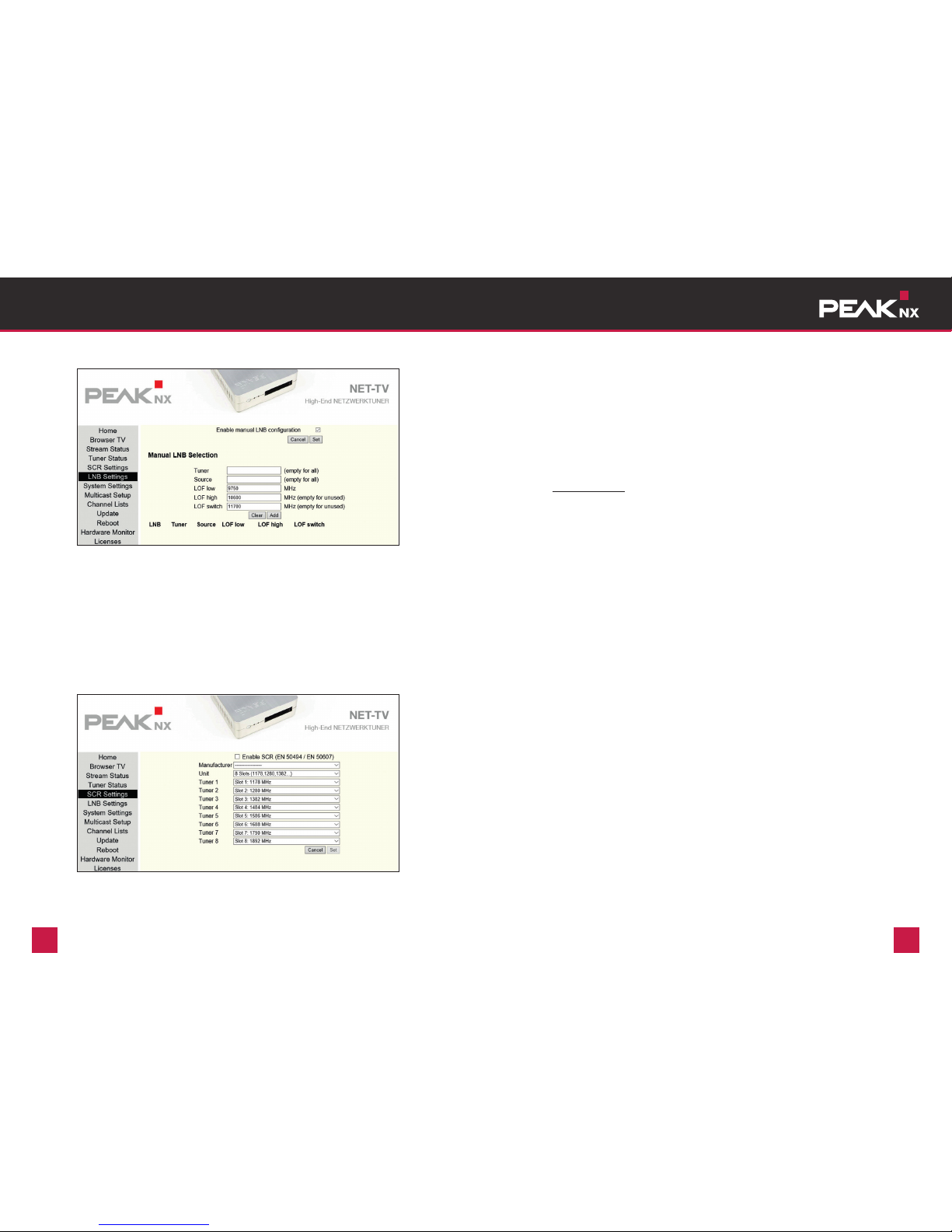

Abbildung 13: Manuelle LNB Einstellungen� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 20
Abbildung 14: SCR Settings � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 20
Abbildung 15: Static Multicast Setup � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 23
Abbildung 16: Static Mulitcast Setup mit Samples Astra 19�2 � � � � � � � � � � � � � � � � � � � 24
Abbildung 17: Stream 10 wird nur über die Ports 3,4 und 5 permanent gestreamt� 24
Abbildung 18: Channel Lists � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 25
Abbildung 19: Update � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � 25

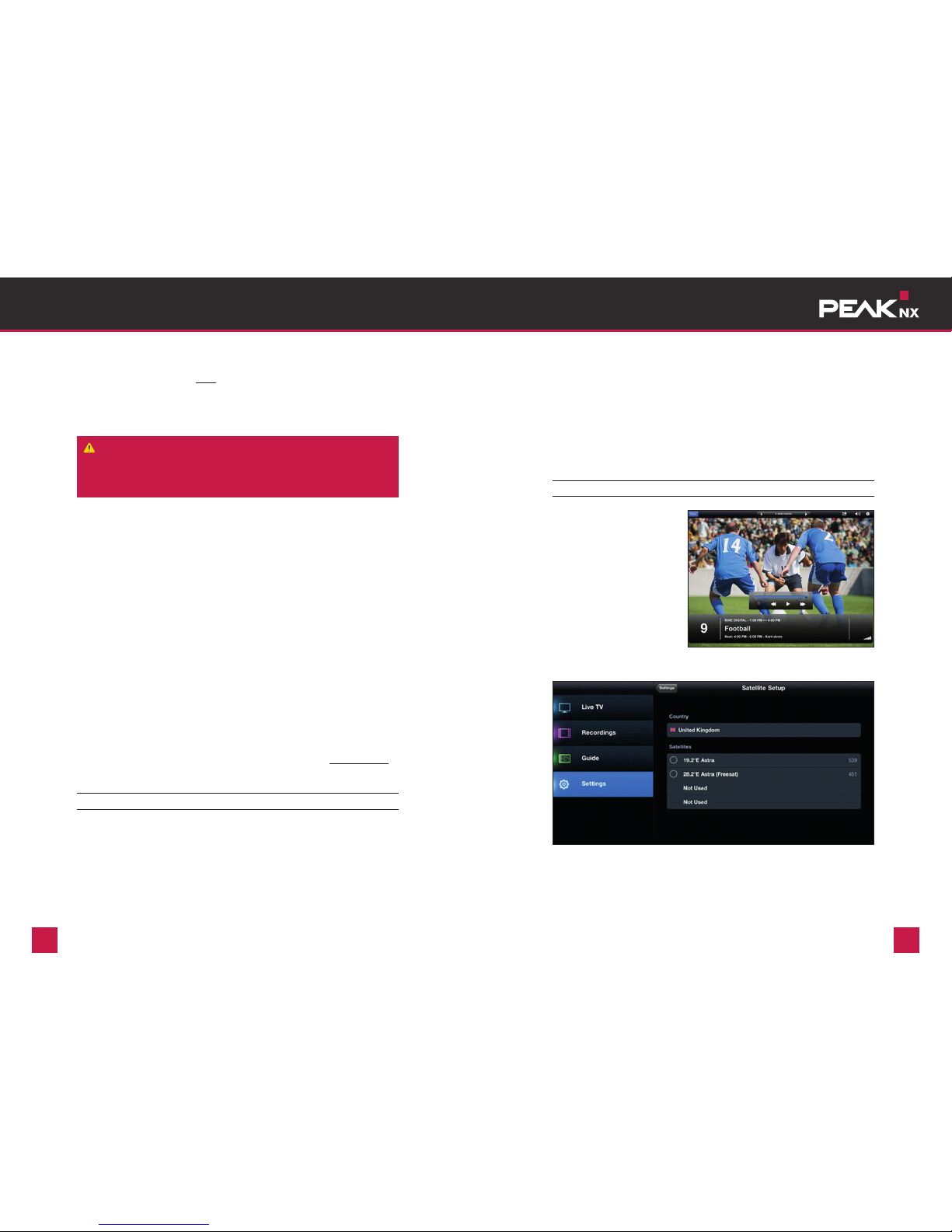

Abbildung 20: Elgato SAT>IP App (Bild: Elgato�com) � � � � � � � � � � � � � � � � � � � � � � � � � � � � 27
Abbildung 21: Elgato Satellite Setup (Bild: Elgato�com)� � � � � � � � � � � � � � � � � � � � � � � � � 27

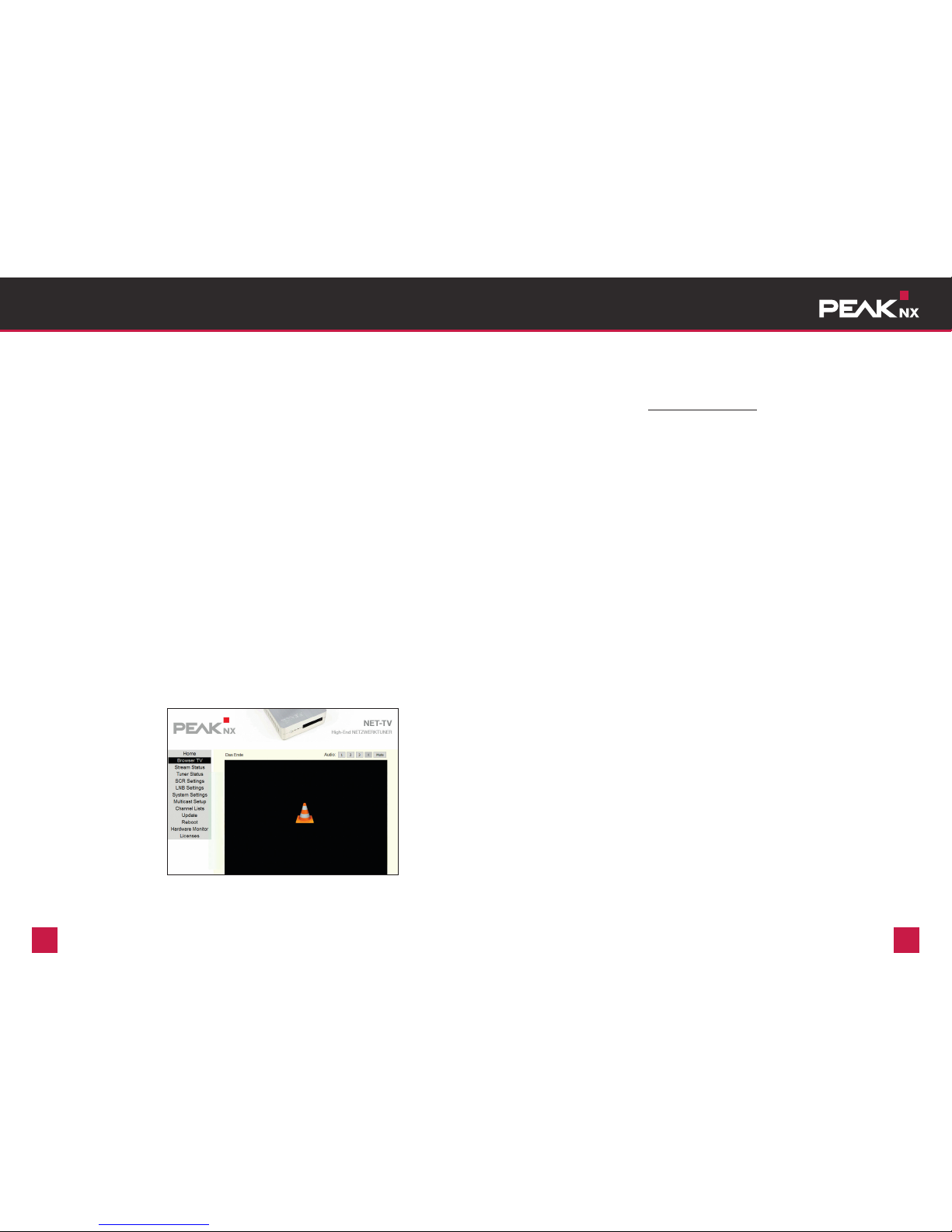

Abbildung 22: Browser TV mit dem VLC Media Player Add-on möglich � � � � � � � � � � � 28

PEAKnx NET-TV
Bedienungsanleitung
www.peaknx.com www.peaknx.com
6 7
1. Sicherheitshinweise
1.1 Allgemeine Hinweise
Bitte lesen und befolgen Sie diese Sicherheitshinweise� So sorgen Sie für einen
zuverlässigen Betrieb und eine lange Lebensdauer Ihres PEAKnx NET-TVs�
Bewahren Sie diese Bedienungsanleitung in greifbarer Nähe des PEAKnx NET-TVs
auf, um jederzeit nachschlagen zu können� Das PEAKnx NET-TV wird stetig
weiterentwickelt, eine aktuelle Version dieses Dokuments können Sie auf
unserer Webseite herunterladen�
1.2 Betriebssicherheit
Der Anschluss des PEAKnx NET-TVs sollte von einem qualifizierten Techniker
oder einer Person mit entsprechenden Kenntnissen in der Netzwerktechnik
erfolgen�
Bitte wenden Sie sich an Ihren Lieferanten, wenn Sie folgende technische
Probleme mit dem PEAKnx NET-TV haben:
■Das Gerät ist mit Flüssigkeit in Berührung gekommen�
■Das Gerät funktioniert nicht ordnungsgemäß�
Sollte eine Reparatur notwendig sein, wenden Sie sich bitte an uns�
1.3 Aufstellungsort
Um einen elektrischen Kurzschluss zu vermeiden, sollten Sie nach dem Transport des
PEAKnx NET-TVs mit der Inbetriebnahme solange warten, bis es die Umgebungstem-
peratur angenommen hat�
Große Temperatur- oder Feuchtigkeitsschwankungen können durch Kondensation
Feuchtigkeitsbildung verursachen, die wiederum zum Kurzschluss führen kann�
Schützen Sie das Gerät vor Feuchtigkeit, Staub, Hitze und direkter Sonneneinstrahlung�
Stellen Sie das Gerät auf eine ebene, stabile und vibrationsfreie Unterlage, um
Unfälle zu vermeiden�
Blitzschlagschäden (Überspannungsschäden) lassen sich im Fall eines Gewitters
nur vermeiden, wenn alle Kabel zu externen Geräten und Netzen,
Achtung!
Lassen Sie Kinder keinesfalls unbeaufsichtigt an elektrischen Geräten spielen,
sie können Gefahrenquellen noch nicht erkennen�
inkl� dem Telefonnetz abgezogen werden� Die meisten Schäden entstehen durch Blit-
zeinwirkung über das Antennen/SAT Kabel, gefolgt von Schäden über das Stromnetz�
1.4 Elektromagnetische Verträglichkeit
Die Richtlinien für elektromagnetische Verträglichkeit (EMV) müssen beim Anschluss
des PEAKnx NET-TVs eingehalten werden�
Um Funktionsstörungen und Datenverluste zu vermeiden, sollten Sie einen Min-
destabstand von einem Meter zu hochfrequenten und magnetischen Störquellen
(TV-Gerät, Mobiltelefon, Lautsprecherboxen usw�) einhalten�
1.5 Reinigung
Das PEAKnx NET-TV nur mit einem weichen, trockenen Tuch abwischen�
Ziehen Sie vor der Reinigung den Netzstecker und die Verbindungskabel�
1.6 Datensicherung
Erstellen Sie vor der Installation von Fremdsoftware auf Ihrem PC eine
Datensicherung Ihrer Daten auf einem externen Speichermedium (CD, DVD,
USB-Stick, externe Festplatte usw�)�
Schadenersatzansprüche für Datenverlust und die dadurch entstehenden
Folgeschäden können nicht geltend gemacht werden�
1.7 Support
Support und weitere Anfragen per E-Mail:
info@peaknx�com
Aktuelle Information zum PEAKnx NET-TV:
www�peaknx�com
2. PEAKnx NET-TV im Überblick
Abbildung 1: AST>IP

PEAKnx NET-TV
Bedienungsanleitung
www.peaknx.com www.peaknx.com
8 9
2.1 SAT>IP Protokoll
SAT>IP ist ein neuer Standard für den Empfang und die Verteilung von Satellitenfern-
sehen, der federführend vom Unternehmen SES S�A� /Luxembourg und der Astra
Deutschland GmbH/Unterföhring entwickelt worden ist�
SAT>IP konvertiert Fernsehsignale vom Satelliten (DVB-S und DVB-S2) in IP-Signale
für die Nutzung auf Endgeräten im jeweiligen Netzwerk� So können alle IP-basie-
renden Endgeräte wie Tablets, PCs, Laptops, Smartphones, Connected TVs, Spiele-
konsolen und Media Player mit TV-Programmen über das lokale Netzwerk versorgt
werden� Das ermöglicht Satellitenfernsehen in bester Qualität auch auf Geräten, die
keinen integrierten Satellitenempfänger haben�
Satellitensignale können dabei über jede IP-Infrastruktur transportiert werden, z�B�
auch über WLAN� Auch die Verteilung des Satellitensignals auf mehrere Fernsehgeräte
wird erheblich vereinfacht� Weitere Informationen finden Sie unter www�satip�info�
2.2 PEAKnx Net Server
Beim PEAKnx NET-TV handelt es sich um einen Server� Das Gerät streamt dabei
Live-TV auf IP-TV-fähige Endgeräte im lokalen Netzwerk� Aus zahlreichen Endgeräten
wird so ein Full-HD-Fernseher für Satelliten- und Kabelfernsehen�
Dabei werden die frei empfangbaren Sender in Full HD per LAN und/oder WLAN im
lokalen Netzwerk verteilt� Die bis zu 4 Streams – je nach Modell - können dabei zeit-
gleich an stationären und mobilen Endgeräten genutzt werden�
2.3 SAT>IP Clients
Für die Nutzung auf einem Endge-
rät ist eine zusätzliche Clientsoft-
ware notwendig, sofern sie nicht
bereits vorinstalliert ist� Die zu nut-
zende Clientsoftware ist dabei für
die Betriebssysteme iOS (iPhone,
iPad, iPod), Android, MAC OS sowie
Windows bereits von verschiede-
nen Herstellern am Markt verfügbar
(Smart TV Fernseher, Windows
Phone, Windows RT und Kindle Fire HD in Vorbereitung)� Eine Liste der verfügbaren
SAT>IP Client Software finden Sie auf der Website: http://www�satip�info�
Abbildung 2: Vorderansicht des PEAKnx NET-TV Gehäuses
2.4 Mindestanforderungen
Um HDTV-Programme betrachten zu können, benötigen Sie entsprechend leistungs-
fähige SAT>IP Clients oder UPnP-fähige Clients� Hochauflösende Inhalte (HDTV)
benötigen ein leistungsfähiges Netzwerk und leistungsfähige Clients, um die Inhalte
störungsfrei darstellen zu können� Eine störungsfreie HD-Darstellung ist nur möglich,
wenn ein entsprechendes Netzwerk und ein leistungsfähiger Client vorhanden sind�
SAT>IP Clients können zusätzliche Bezugskosten beinhalten, prüfen Sie dies jeweils
individuell�
Um das Konfigurationsmenü des PEAKnx NET-TVs aufrufen zu können, benötigen
Sie einen Internet Browser Ihrer Wahl� Die Netzwerkgeschwindigkeit sollte 1
Gigabit (Empfehlung) für LAN-Umgebungen betragen, die Umgebungen nach dem
n-WLAN-Standard (300 MBit) ausgestattet sein�
3. Allgemeines
3.1 Lieferumfang
■PEAKnx NET-TV Netzwerktuner (mit 5 Port Switch und 2-4 Kabel/SAT Tuner)
■integriertes Twin CI Interface
■externes Netzteil
■Wandhalterung
■USB-Stick mit Software QCTV
■Handbuch im PDF-Format
Hinweis: Das Handbuch zur Software QCTV finden Sie auf dem mitgelieferten USB-Stick
unter dem Pfad QCTV/Install_QCTV.pdf .
3.2 Technische Daten
■SAT>IP bis zu 4 Teilnehmer (erweiterbar durch Kaskadierung)
■SAT>IP Protokoll Version 1�2�2 (updatefähig)
■Updates per Web-Konfigurator (über LAN)
■Singlecast/Multicast via UDP/RTP
■5 Port managed GigaBit-Switch (5x 10/100/100 Ethernet)
■Protokolle IPv4 und IPv6, Multicast, IP Filterung, Vollduplex
■Twin CI Unterstützung
3.3 Allgemein
■Stromversorgung über externes 12V-Netzteil (220 V, 50-60 Hz)
■Betrieb max: 12 Watt (4 Tuner) ohne LNB Strom
Table of contents
Languages:
