Pelgrim PF6120 User manual

Handleiding
Manual
Anleitung
Notice d’utilisation
Fornuis
Cooker
Herd
Cuisinière
PF6120
PF6139
PF6140
88022713

Nederlands ............................................................ 1 - 20
English.................................................................21 - 38
Français............................................................... 39 - 56
Deutsch ............................................................... 57 - 74

inhoud
3
Introductie
Als u deze gebruiksaanwijzing doorleest, bent
u snel op de hoogte van alle mogelijkheden
die dit toestel u biedt. U vindt informatie
voor uw veiligheid en over het onderhoud
van het toestel. Verder vindt u milieutips en
aanwijzingen om energie te besparen.
Bewaar de gebruiksaanwijzing en het
installatievoorschrift. Een eventueel volgende
gebruiker van dit toestel kan daar zijn
voordeel mee doen.
Veel kookplezier!
Inhoud
nIntroductie ......................... 3
nToestelinformatie .................4 - 5
nVeiligheid........................6 - 7
Waar u op moet letten .............6 - 7
nIngebruikname ..................... 8
nBediening.......................... 9
Ontsteking kookgedeelte ............. 9
Vlambeveiliging ..................... 9
Pannen ............................ 9
Inschakelen van de oven ......... 10 - 13
nToepassing........................ 14
Bak- braad- en grilltips.............. 14
Grilltijdentabel ..................... 15
Baktijdentabel ..................... 16
nOnderhoud . . . . . . . . . . . . . . . . . . . . . . . . 17
Kookgedeelte reinigen .............. 17
Oven reinigen...................... 17
Ovenlamp vervangen ............... 17

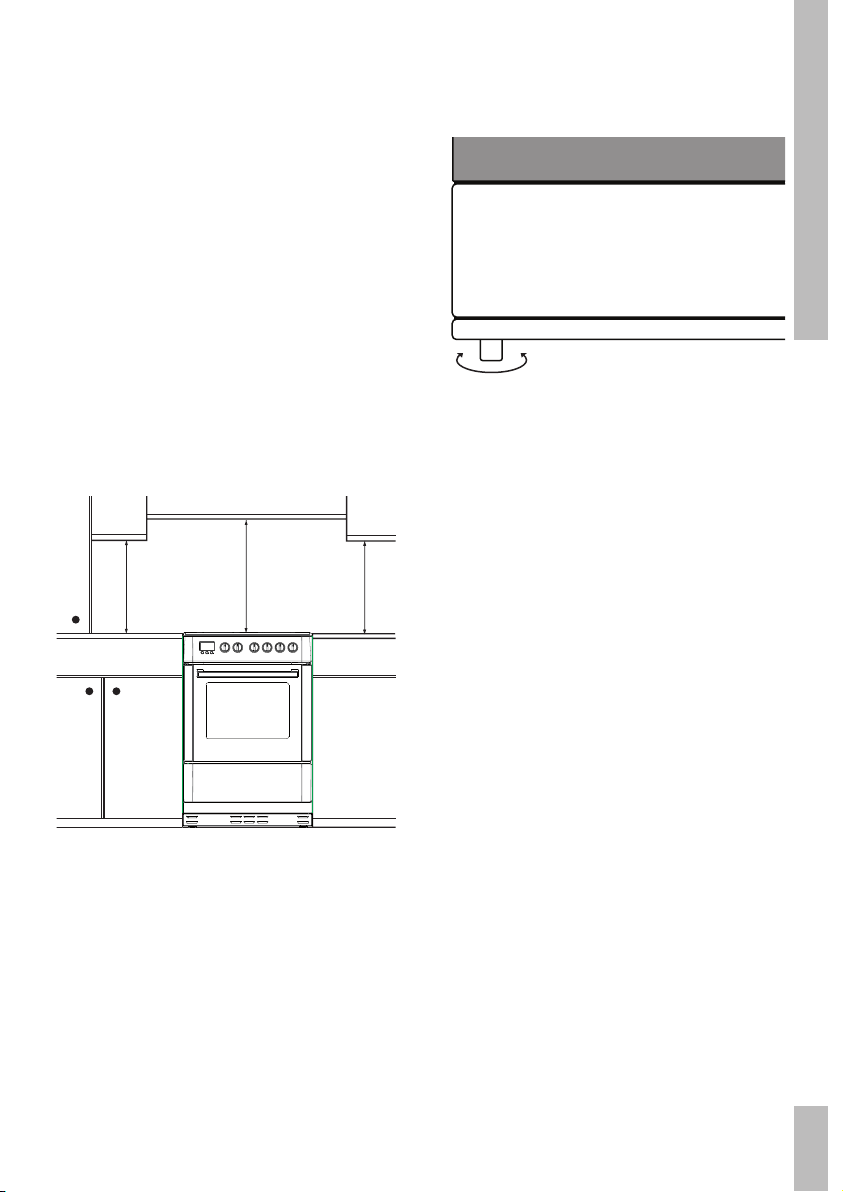

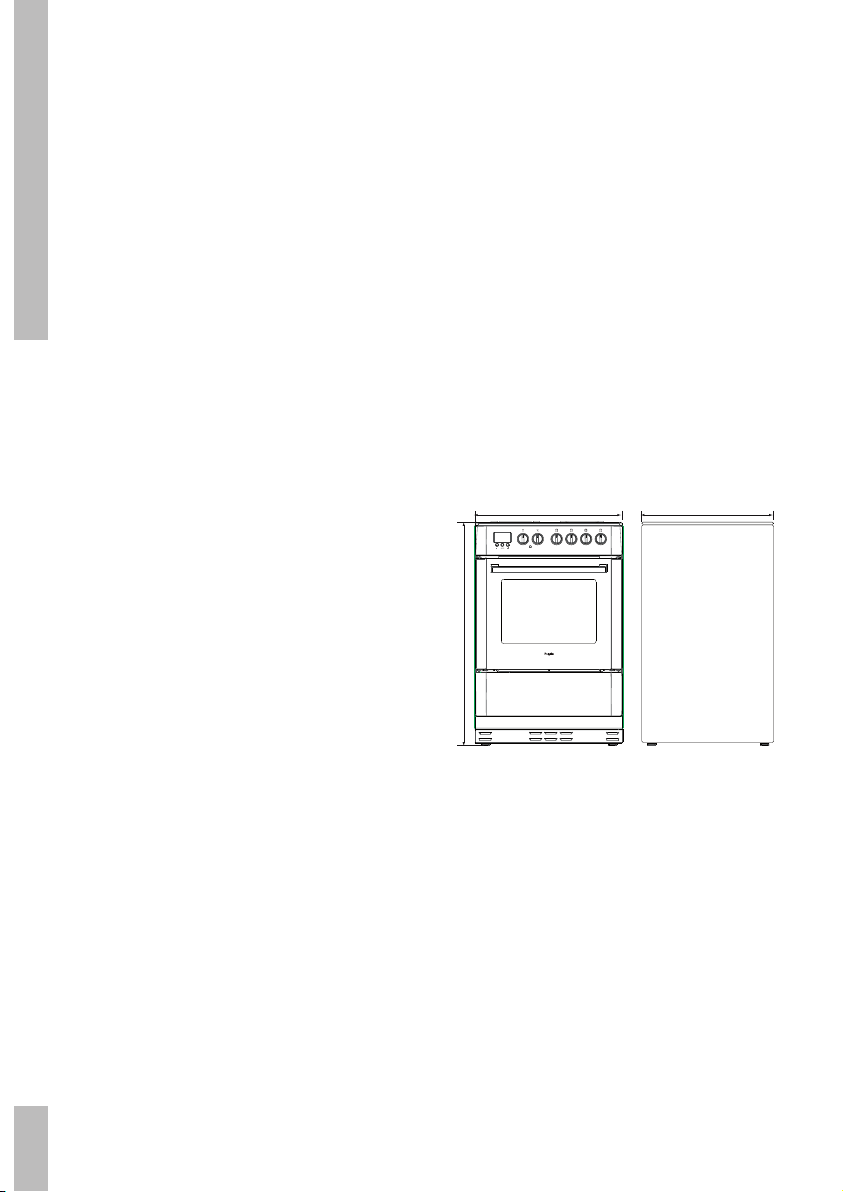

nInstallatie...................... 18 - 19
nAfvoeren verpakking en toestel ...... 20
Dit toestel voldoet aan de geldende
CE-richtlijnen.

Toestelinformatie
4toestelinformatie
2
1
2
4
3
5
7810
911 12 13 14
PF6120/PF6139
2
6
2
4
3
5
PF6140
kookgedeelte
1 – sterkbrander
2 – normaalbrander
3 – sudderbrander
4 – pandragers
5 – vangschaal
6 – wokbrander
810911 12 13 14
PF6139/PF6140
PF6120
bedieningspaneel
7 – digitale klok
8 – functieknop oven
9 – indicatielamp oven
10 – thermostaatknop oven
11 – bedieningsknop brander linksachter
12 – bedieningsknop brander linksvoor
13 – bedieningsknop brander rechtsvoor
14 – bedieningsknop brander rechtsachter

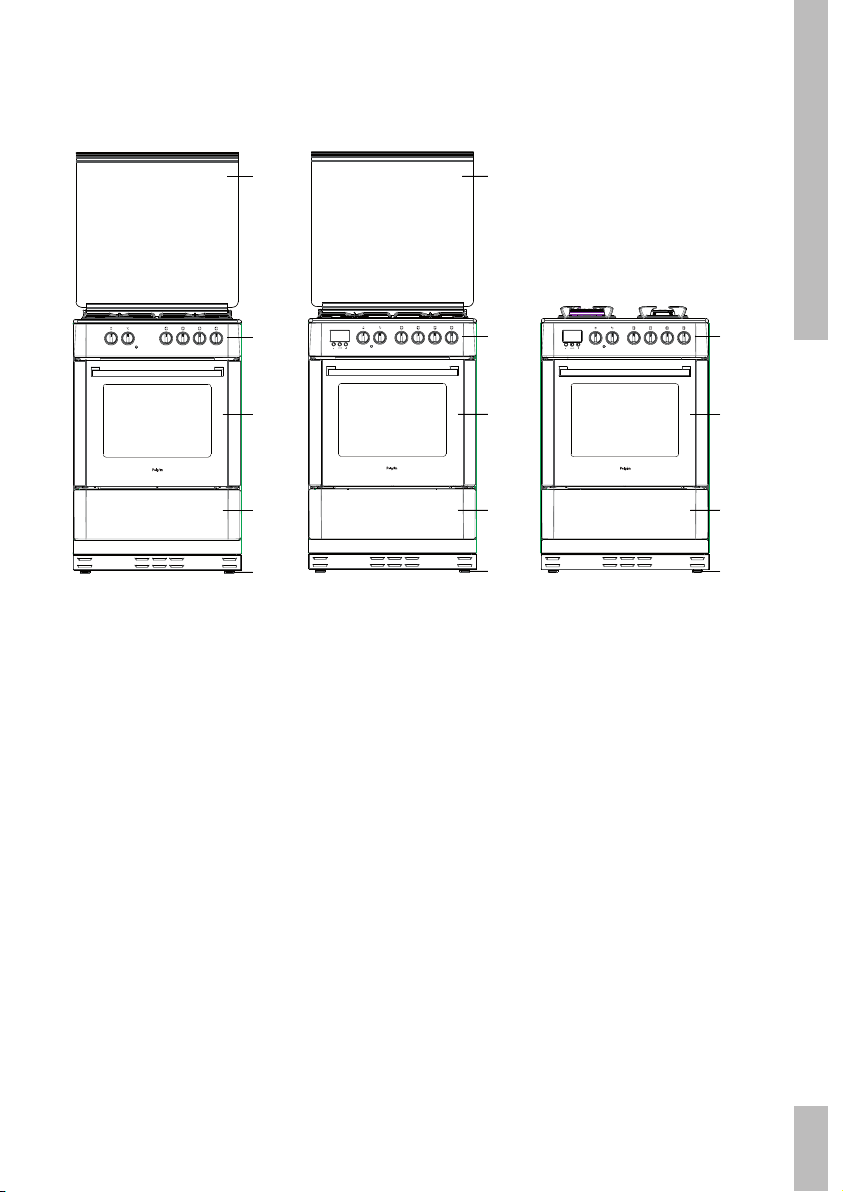

fornuis
15 – sierdeksel
16 – bedieningspaneel
17 – oven
18 – opberglade
19 – stelvoeten
toestelinformatie
5
15
16
17
18
19
Toestelinformatie
15
16
17
18
19
16
17
18
19
PF6140
PF6139
PF6120

Waar u op moet letten
nDit toestel mag alleen door een erkend
installateur worden aangesloten.
n De met het apparaat in contact staande
meubels moeten bestand zijn tegen
temperaturen van 90 °C.
n Bij reparatie of schoonmaakbeurten
moet het toestel afgesloten worden van
stroom en gas. Neem de stekker uit de
contactdoos of draai de schakelaar in de
meterkast op nul. Draai de gaskraan in de
toevoerleiding dicht.
n Gebruik het toestel niet, indien het
beschadigd is.
nHet toestel is alleen geschikt voor
huishoudelijk gebruik en voor de in deze
handleiding aangegeven doeleinden,
namelijk het bereiden van eetwaren.
Al het andere gebruik dient te worden
beschouwd als oneigenlijk en gevaarlijk.
Wij wijzen elke aansprakelijkheid van de
hand in geval van schade wegens onjuist,
verkeerd of irrationeel gebruik van het
toestel.
nBij koken en braden worden de branders
heet. Let op als er kinderen in de buurt zijn.
nVet en olie zijn bij oververhitting
ontvlambaar. Blijf in de buurt tijdens het
bereiden van gerechten.
nBedek de ovenbodem nooit met
aluminiumfolie en plaats ook geen
bakblikken of -vormen op de ovenbodem.
De folie houdt namelijk de hitte tegen,
waardoor emailleschade ontstaat en het
bakresultaat ongunstig beïnvloed wordt.
nGebruik het toestel niet voor het ver-
warmen van de keuken. Er ontstaat dan
een vochtige atmosfeer.
nBij het gebruik van gas-kookapparatuur
ontstaat warmte en vocht in de ruimte waar
het toestel is geplaatst. Let op dat de ruimte
voldoende is geventileerd: houd natuurlijke
ventilatie-openingen (minimaal 100cm2)
open of installeer een mechanische ventilator
(wasemkap). Bij langdurig gebruik van de
kookplaat kan extra ventilatie noodzakelijk
zijn, bijvoorbeeld een open raam of een
hogere stand van de ventilator (wasemkap).
nDe ovenruit kan door langdurig gebruik van
de oven op de maximale temperatuur (bijv.
bij het grilleren) warm worden. Let op als
er kinderen in de buurt zijn.
nAanraakbare delen, en makkelijk
bereikbare delen kunnen heet worden. Let
op als er kinderen in de buurt zijn.
nGebruik het toestel niet als speeltoestel.
6veiligheid

veiligheid
7
nSnoeren van elektrische apparaten – zoals
van een mixer – kunnen bekneld raken
tussen de deur van de hete oven of terecht
komen op hete branders.
nDe binnenzijde van de opberglade wordt
heet tijdens gebruik van de oven. Gebruik
de opberglade niet voor brandgevaarlijke
of licht vervormbare materialen.
nPlaats geen brandbare materialen in de
oven.
nGiet nooit water direct in de hete oven.
Hierdoor kan het emaille beschadigen.
nGa nooit op de geopende ovendeur zitten
of staan.
nReinig de oven niet met een hogedruk-
reiniger of een stoomreiniger. Anders kan
kortsluiting of verstopping ontstaan.
nDe oven altijd laten afkoelen met
gesloten deur.
nGemorste suikerhoudende gerechten
of vruchtensappen, zoals pruimennat
of rabarber, kunnen de kleur van het
roestvrijstaal aantasten. Het verdient
aanbeveling dit direct schoon te maken.

8ingebruikname
Vóór het eerste gebruik
Kookplaat
Inbranden email
nDe pandrager wordt door de kookbrander
zeer sterk verhit, waardoor na verloop
van tijd het email op de dragerpunt kan
inbranden. Dit is niet te voorkomen en valt
dan ook niet onder de garantie.
Branderdeksels
n Controleer regelmatig of de branderdoppen
en branderringen juist op de branderkelken
liggen; onjuiste positionering kan slechte
ontsteking, ongunstige verbranding of
beschadiging van de doppen tot gevolg
hebben.
Oven
Gebruiksklaar maken van de oven
nVerwijder de sticker van de ovenruit.
nVerwijder bij roestvrijstalen deuren de
blauwe beschermfolie.
nHaal alle toebehoren uit de oven en reinig
deze grondig met een afwasmiddel.
Schakel de gesloten lege oven ongeveer
30 minuten in op de maximum temperatuur.
Schakel hierna gedurende 15 minuten het
grillelement in. Na het afkoelen de oven
met warm water schoonmaken.
Opmerking:
Als de oven voor de eerste maal sterk verhit
wordt, zult u een “nieuwigheidsluchtje”
ruiken. Dit is normaal.

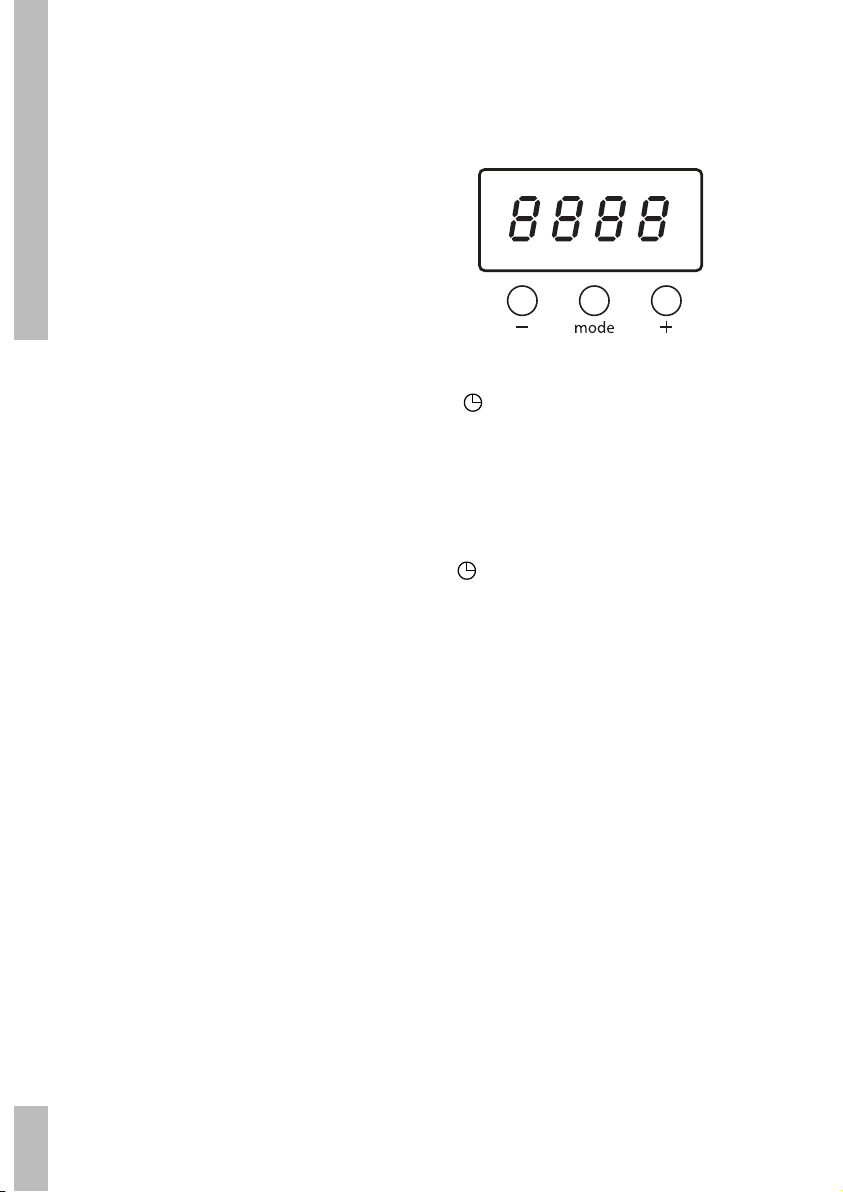

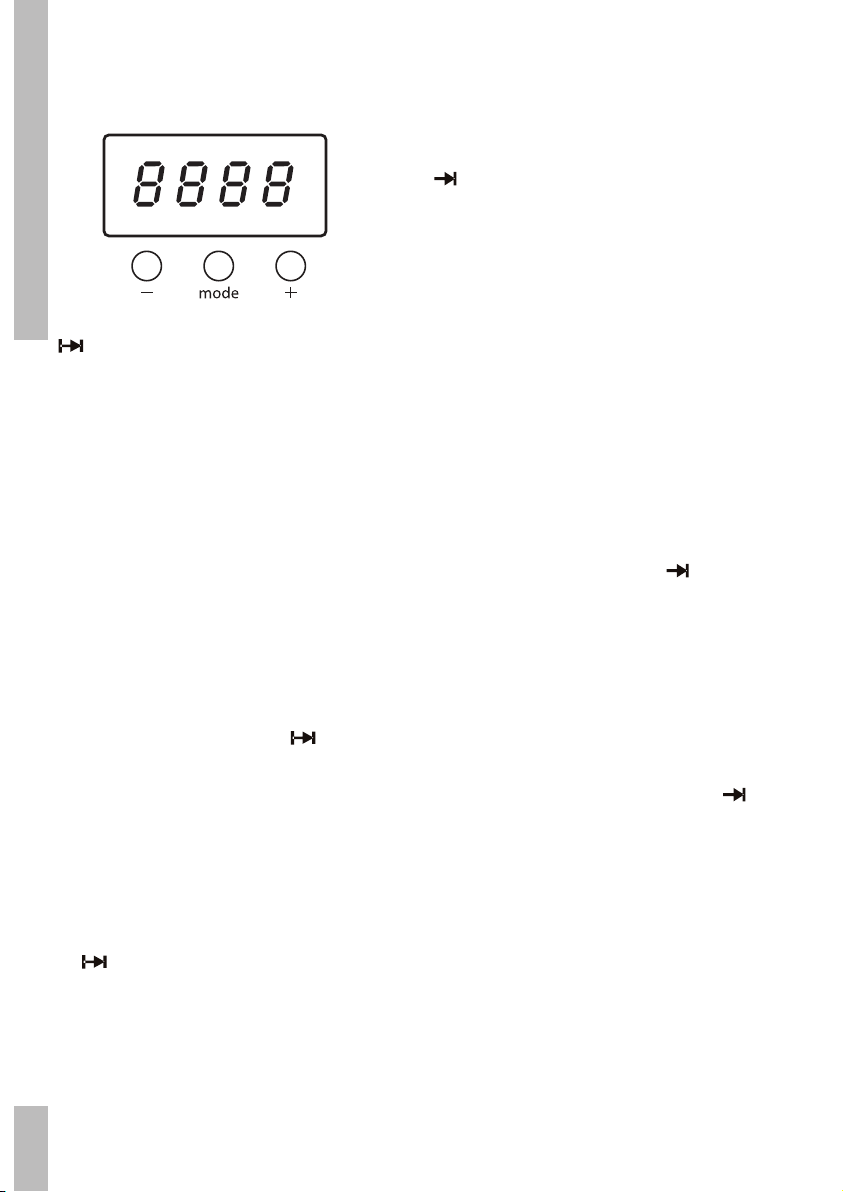

Klok (PF6139 en PF6140)
Als u geen dagtijd hebt ingesteld, knippert
het symbool.
Dagtijdinstelling
nEr zit een klok op het display die de dagtijd
weergeeft in een 24-uurs aanduiding.
Druk op de ‘mode’ toets totdat het symbool
knippert.
nDruk op de –/+ toetsen, totdat de juiste tijd
bereikt is. Wacht nu 5 seconden.
De dagtijd wordt automatisch vastgelegd.

bediening
9
Ontsteking kookgedeelte
Druk de bedieningsknop in en draai hem
linksom. De brander ontsteekt. De vlam is
traploos in te stellen, van groot naar klein.
Vlambeveiliging
De vlambeveiliging zorgt ervoor dat de
gastoevoer gesloten wordt als de vlam
tijdens het kookproces dooft. Houd de
bedieningsknop, in volstand, ongeveer 3
seconden ingedrukt. De vlambeveiliging
schakelt in.
Pannen
De aanbevolen panbodemdiameters zijn:
nvoor de wokbrander minimaal 28-34 cm;
nvoor de sterkbrander minimaal 22-26 cm;
nvoor de normaalbrander minimaal 16-20 cm;
nvoor de sudderbrander minimaal 12-14 cm.
Fout:
Er ontsnapt veel
warmte langs de pan.
Goed:
De warmte wordt
gelijkmatig over de
panbodem verdeeld.
Tip
Bij het koken zonder deksel of met een
verschoven deksel wordt onnodig veel
energie verspild. Schone pannen nemen beter
warmte op.
Kookwekker (PF6139 en PF6140)
De kookwekker geeft alleen een signaal na
het verstrijken van de tijd. De kookwekker
schakelt de oven niet uit.
nDruk op de ‘mode’ toets tot in het display
knippert.
nStel met de –/+ toetsen de kooktijd in.
Wacht nu 5 seconden. De kooktijd wordt
automatisch vastgelegd. De dagtijd
verschijnt weer in het display en stopt
met knipperen.
nDruk op de ‘mode’ toets tot in het display
knippert, om de resterende
tijd te zien.
nNa het verstrijken van de ingestelde tijd
klinkt een geluidssignaal. Het symbool
in het display knippert. Druk op een
willekeurige toets om het geluidssignaal uit
te schakelen.

10 bediening

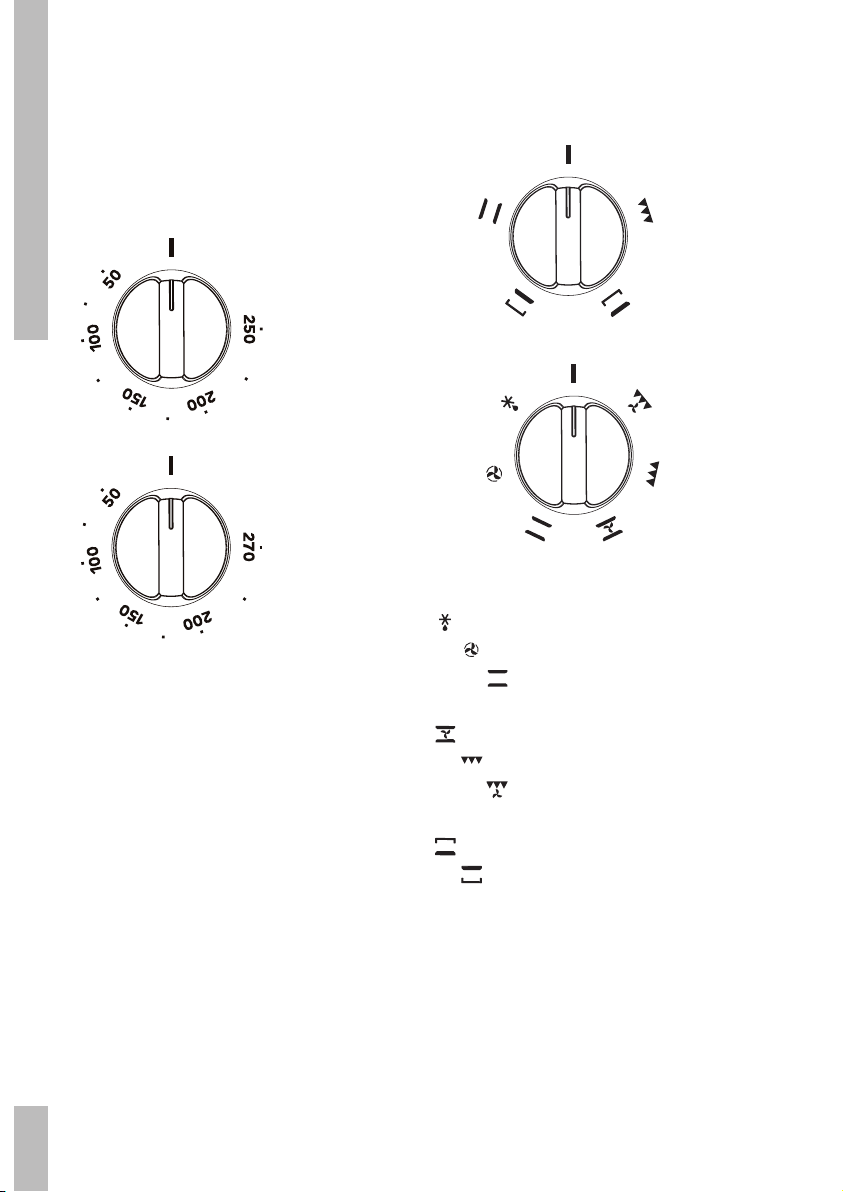

Inschakelen van de oven
Thermostaatknop
Met de thermostaatknop stelt u de
temperatuur in. De temperatuur is traploos
instelbaar.
Inschakelen van de oven zonder
schakelklokfunctie
Zet de functieknop op de door u gewenste
functie. Stel de gewenste oventemperatuur
in met de thermostaatknop. De temperatuur
is traploos in te stellen. De oven is nu
ingeschakeld.
Functieknop
Symbool Functie-omschrijving
ontdooistand
hetelucht
conventioneel
conventioneel + ventilator
grill
ventilator + grill
onderwarmte
bovenwarmte
Verwijder alles uit de oven wat u niet gebruikt
voor het bereiden van het gerecht.
Schuif het gerecht in de bakoven, wanneer
het niet nodig is de oven voor te verhitten.
PF6120
PF6139/PF6140

bediening
11
Ontdooistand
U kunt ontdooien met de ventilator van de
hetelucht-oven. Haal de diepvriesprodukten
uit de verpakking en leg ze in een schaal.
Schuif de schaal op het rooster in richel 1.
Zet de ovenknop van de heteluchtoven op
stand (de ventilator blaast nu koude lucht).
Hetelucht
De ventilator in de achterwand verspreidt
de hete lucht in de oven. Hiermee worden de
gerechten verwarmd. U kunt op meerdere
niveaus tegelijk bakken, waardoor u energie
kunt besparen. Het heteluchtsysteem is
uitermate geschikt voor het bakken van
cakes, koekjes en appeltaarten. Wanneer
u op meerdere richels tegelijk bakt moeten
de vormen recht onder elkaar gezet worden.
Bakplaten met koekjes plaatst u op de eerste
en derde richel van onderen.
Conventioneel
Het gerecht wordt verwarmd door
de stralingswarmte van de onder- en
bovenelementen. Plaats het gerecht altijd
in het midden van de oven. Kijk in de tabel
voor de richelhoogten. Deze stand is geschikt
voor het op traditionele manier bereiden van
gerechten. De gerechten rijzen goed uit en
krijgen een mooie bruine kleur.
Conventioneel + ventilator
Het gerecht wordt verwarmd door de
stralingswarmte van de onder- en boven-
elementen. De ventilator in de achterwand
verspreidt de hete lucht in de oven. U kunt op
meerdere niveaus tegelijk bakken, waardoor u
energie kunt besparen.
Grill
De gerechten worden verwarmd door de
stralingswarmte van het grillelement. Platte
stukken vlees, kip of ander gevogelte kunnen
direct op het rooster gegrilld worden. Deze
grillstand is ook geschikt voor het roosteren
van brood.
Ventilator + grill
Door de knop van de oven op de stand
in te stellen, kunt u grillen met
ingeschakelde ventilator. De stralingswarmte
wordt door de ventilator rondom het gerecht
geblazen.
Onderwarmte
Deze functie wordt aanbevolen voor
gerechten waarbij de bodem goed gaar
moet worden. De bodems van gerechten
worden goed doorbakken. Vòòr het einde
van het bakproces (met nog een kwart van
de baktijd te gaan) draait u de functieknop
op onderwarmte. Stel de temperatuurknop
in op de maximale stand. Het gerecht wordt
dan voornamelijk door het onderelement
verwarmd, maar kleurt wel door
Bovenwarmte
Deze stand is geschikt voor het kortstondig
extra doorbakken van soufflé’s, schuimgebak
etc. Aan het einde van het bakproces draait u
de functieknop op bovenwarmte.

12 bediening
Inschakelen van de oven met
schakelklokfunctie
Automatisch uitschakelen met
baktijdfunctie
De baktijd is de tijd die nodig is om het
gerecht te bereiden. Met deze functie kunt u
door middel van het instellen van een baktijd
de oven automatisch, na het verstrijken van
de ingestelde baktijd, laten uitschakelen.
nKies een ovenfunctie door de knop op het
gewenste symbool te draaien.
nKies de gewenste temperatuur.
De temperatuur is traploos regelbaar.
nDruk op de ‘mode’ toets tot in het
display knippert.
nDruk op de –/+ toetsen totdat de juiste
baktijd bereikt is.
Vijf seconden na het loslaten van de toets
verschijnt de ingestelde baktijd in het display
en stopt met knipperen.
De oven is ingeschakeld en geeft een signaal
als de baktijd afgelopen is. De oven schakelt
dan automatisch uit. Schakel het signaal uit
door op één van de 3 toetsen te drukken.
Schakel daarna de oven definitief uit door
de functieknop en thermostaatknop op nul te
draaien.
Automatisch uitschakelen met
eindtijdfunctie
De eindtijd is de tijd wanneer het gerecht
klaar moet zijn. Met deze functie kunt u door
middel van het instellen van een eindtijd de
oven automatisch, na het bereiken van de
ingestelde eindtijd, laten uitschakelen.
nKies een ovenfunctie door de knop op het
gewenste symbool te draaien.
nKies de gewenste temperatuur.
De temperatuur is traploos regelbaar.
nDruk op de ‘mode’ toets tot in het
display knippert. In het
display verschijnt de dagtijd.
nDruk op de –/+ toetsen totdat de juiste
eindtijd bereikt is.
Vijf seconden na het loslaten van de toets
verschijnt de dagtijd in het display en
stopt met knipperen.
De oven is ingeschakeld en geeft een signaal
als de eindtijd bereikt is. De oven schakelt
dan automatisch uit. Schakel het signaal uit
door op één van de 3 toetsen te drukken.
Schakel daarna de oven definitief uit door
de functieknop en thermostaatknop op nul te
draaien.

bediening
13
Automatisch in- en uitschakelen met baktijd-
en eindtijdfunctie
De baktijd is de tijd die nodig is om het
gerecht te bereiden. De eindtijd is de tijd
wanneer het gerecht klaar moet zijn. Met
deze functie kunt u door middel van het
instellen van een baktijd en eindtijd de oven
automatisch laten in- en uitschakelen.
De oven berekent zelf de starttijd, en schakelt
na het verstrijken van de bereidingstijd
automatisch uit.
nKies een ovenfunctie door de knop op het
gewenste symbool te draaien.
nKies de gewenste temperatuur.
De temperatuur is traploos regelbaar.
nDruk op de ‘mode’ toets tot in het
display knippert.
nDruk op de –/+ toetsen totdat de juiste
baktijd bereikt is. Vijf seconden na het
loslaten van de toets verschijnt de
ingestelde baktijd in het display en
stopt met knipperen.
nDruk op de ‘mode’ toets tot in het
display knippert. Het
display geeft de vroegst mogelijke eindtijd
weer.
nDruk op de –/+ toetsen totdat de juiste
eindtijd bereikt is.
De oven schakelt automatisch in en uit. Ook
klinkt er een signaal. Schakel het signaal uit
door op één van de 3 toetsen te drukken.
Schakel daarna de oven definitief uit door
de functieknop en thermostaatknop op nul te
draaien.
Kinderslot
U kunt het kinderslot inschakelen om
onbedoeld gebruik van te schakelklok te
voorkomen.
nDruk 3 seconden gelijktijdig op de – en +
toets. In het display verschijnt .
nOm het kinderslot weer uit te schakelen:
Druk nogmaals 3 seconden gelijktijdig op
de – en + toets. Het symbool verdwijnt.
Kookduurbegrenzing
De kookduurbegrenzer schakelt de oven na
3 uur automatisch uit, om oververhitting te
voorkomen.
De tijd loopt vanaf het moment dat de
schakelklok voor het laatst bediend is .
Zodra de u een toets van de schakelklok
bedient begint de 3 uur tijd weer opnieuw te
lopen.
nAls de oven is uitgeschakeld door de
kookduurbegrenzer verschijnt in het
display. Zet de functieknop en
thermostaatknop op 0.
De kookduurbegrenzer is uitgeschakeld.

14 toepassing
Bak-, braad- en grilltips
Inzethoogten
Afhankelijk van de hoogte van gebak of koekjes
plaatst u de bakplaat op de tweede of derde richel
van onderen. Bakvormen plaatst u op het rooster
op de eerste of tweede richel van onderen.
Bakvormen zijn belangrijk
Vooral voor ovens met boven-/onderwarmte is
het materiaal waaruit de bakvormen zijn ver-
vaardigd, erg belangrijk. De beste bakvormen
zijn gemaakt van zwart blik, of bekleed met een
speciale kunststof; deze nemen het snelst de
hitte op en bevorderen kortere baktijden.
Zo stelt u vast of de taart gaar is
Prik 10 minuten voor het einde van de baktijd
met een prikker in de taart op de plaats waar
deze het hoogst is. Als de prikker droog blijft
en er geen deeg aan vastplakt, kunt u de oven
uitschakelen en de nawarmte benutten om de
taart te laten doorbakken.
De taart zakt in
Gebruik de volgende keer minder vloeistof,
of stel de temperatuur 10 °C lager in. U dient
zich exact aan de roertijden te houden die in
uw recept staan aangegeven.
De taart is aan de rand prachtig hoog maar in
het midden ingezakt
De rand van de springvorm niet invetten. Na
het bakken moet u de taart voorzichtig met
een mes losmaken.
De taart wordt aan de bovenkant te donker
De taart op een lagere richel in de oven
plaatsen, de temperatuur lager instellen, de
taart iets langer laten bakken en eventueel
zwarte bakvormen gebruiken.
De taart wordt aan de onderkant te donker
Het gebak op een hogere richel in de oven
plaatsen en de temperatuur lager instellen.
De soufflé is aan de bovenkant veel te donker
Verwijder de korst. Laat onder de grill even
een bruin korstje op de soufflé komen.
Gebruik geen Parmezaanse kaas; deze
kaassoort wordt te snel bruin en smaakt dan
bitter. Zet de volgende keer de vorm iets lager
in de oven en stel de temperatuur 10 °C lager
in.
De koekjes plakken aan het bakblik vast
Schuif het bakblik nog even in de oven en haal
de koekjes er daarna onmiddellijk af.
De cake gaat bij het omkeren niet uit de vorm
Maak de rand met een scherp mes voorzichtig
los. Keer de vorm opnieuw om en bedek het
geheel een paar keer met een natte, koude
doek. De volgende keer de vorm goed invetten
en met paneermeel bestrooien.
Bakhoogten
Bij kleinere hoeveelheden de braadslede
bovenin de oven plaatsen (richel 4).
Gerechten die een langere grilltijd vergen
lager in de oven plaatsen (richel 3). Dit geldt
ook bij het grillen van gerechten met grotere

toepassing
15
Grilltijdentabel
Gerecht Temp. Richel Grilltijd in
°C hoogte* min.
Vlakke grillgerechten
Steak 180 - 200 4 10 - 12
Schnitzel/Kotelet 180 - 200 4 12 - 16
Gehaktbal 180 - 200 3 14 - 18
Braadworst 180 - 200 3 16 - 20
Visfilet 180 - 200 4 14 - 16
Toast 180 - 200 4 2 - 4
Toast, belegd 180 - 200 3 2 - 4
Sjaslik 180 - 200 4 6 - 10
Hogere grillgerechten
Haantjes, ca 1 kg 200 3 50 - 60
Rollade, ca 1 kg 200 2 50 - 60
Casseler rib 200 2 60 - 70
De getallen in deze tabel zijn richtgetallen.
* richelhoogte van onderen.

toepassing
Baktijdentabel
Conventioneel
Gerecht Temp Richel
Tijd in
in °C hoogte* Min.
Roerdeeg
Cake 160 - 180 2 65 - 70
Kruidkoek 160 - 180 2 70 - 80
Notentaart 160 - 180 2 60 - 70
Vruchtentaart bakblik 170 - 180 2, 3 35 - 45
Vruchtentaart bakvorm 160 - 180 3 45 - 55
Taartbodem 180 - 200 3 20 - 30
Klein gebak 180 - 200 3 15 - 25
Bisquitdeeg
Taartbodem 180 - 200 3 25 - 35
Biscuitgebak 190 - 210 3 25 - 30
Kneeddeeg
Kaas-/kwarkgebak 180 - 200 2 70 -80
Koekjes 175 - 200 3 15 - 20
Kruimelgebak 180 - 200 3 40 - 50
Taartbodem 180 - 200 3 20 - 25
Gistdeeg
Vruchtentaart bakblik 190 - 210 3 40 - 50
Kruimelgebak 190 - 210 3 35 - 45
Pizza 190 - 210 2 20 - 30
Soezendeeg 190 - 210 3 20 - 30
Bladerdeeg 200 - 220 3 15 - 25
Appelflappen 200 - 220 3 20 - 25
De getallen in deze tabel zijn richtgetallen.
Voor het bakken met hetelucht de temperatuur ± 20 °C lager instellen.
* richelhoogte van onderen.
16

onderhoud
Kookgedeelte reinigen
Regelmatig onderhoud direct na gebruik voor-
komt dat overgekookt voedsel lange tijd op
de vangschaal kan inwerken en hardnekkige,
moeilijk te verwijderen vlekken ontstaan.
Dagelijks
Reinig het toestel met een sopje van een
afwasmiddel of allesreiniger.
Hardnekkige vlekken op email
Verwijderen met een vloeibaar schuurmiddel
of kunststof schuursponsje.
Gebruik nooit schuurpoeders, agressieve rei-
nigingsmiddelen en metalen schuursponsjes.
Hardnekkige vlekken op roestvrijstaal (indien
van toepassing)
Verwijderen met een speciaal roestvrijstaal
reinigingsmiddel. Altijd met de structuur van
de kookplaat meebewegen om glansplekken
te voorkomen.
Nabehandelen met een roestvrijstaal glans-/
onderhoudsmiddel.
Branderdoppen
Hete branderdoppen nooit onderdompelen in
koud water. Door de sterke afkoeling kan het
email beschadigd raken.
Deze schades vallen niet onder de garantie.
Beschadiging aan de beschrifting en aan de
kookroosters vallen niet onder de garantie.
Oven reinigen
Let op:
Maak het toestel spanningsloos voordat met
reparatie of schoonmaken wordt gestart.
Bij voorkeur door de stekker uit het
stopcontact te halen of de schakelaar in de
meterkast op nul te zetten.
Geëmailleerde delen
De binnenkant van de ovendeur, de oven-
bodem, de sierdeksel en de bak- en braadplaat
zijn geheel geëmailleerd. U kunt ze het beste
reinigen met een warm sopje. Zie ook www.
HPS.nl voor ons compleet assortiment ATAG
Shine schoonmaakproducten.
Buitenkant
Reinig de buitenkant van de oven met een
warm sopje of vloeibare zeep. Nabehandelen
met schoon water.
Glas
Reinig de ovenruit en (indien aanwezig)
de glazen sierdeksel met een sopje of met
Glassex.
Ovenlamp vervangen
nVerwijder de stekker uit het stopcontact.
nDraai de beschermkap, tegen de klok in,
los.
nVervang de lamp door een nieuwe (230 V
-50 Hz - 300 °C) met eenzelfde wattage.
Draai de beschermkap, met de klok mee,
weer vast.
17

installatie
Installatie
Algemeen
Dit toestel mag alleen door een erkend
gastechnisch installateur aangesloten
worden. Het toestel wordt niet aangesloten op
een rookgas-afvoerkanaal.
Elektrische aansluiting 230 V - 50 Hz.
nDe elektrische aansluiting moet voldoen
aan de nationale en lokale voorschriften.
Voor Nederland is dit onder andere NEN 1010.
nStopcontact en stekker moeten te allen
tijde bereikbaar blijven.
Gasaansluiting: RC 1/2ý (ISO 7/1-RC 1/2)
nDe gasaansluiting moet voldoen aan
de nationale en lokale voorschriften.
Voor Nederland zijn dit onder andere de
GAVO-voorschriften (NEN 1078). Deze
bepalen onder andere dat: uitsluitend
goedgekeurde materialen gebruikt mogen
worden.
Let op:
De gassoort en het land waarvoor het toestel
is ingericht staan vermeld op het gegevens-
plaatje. In de fabriek is het toestel ingeregeld
voor G25 (aardgas) met een druk van 25 mbar.
Toestelcategorie I 2L
nSluit het fornuis aan met een vaste leiding.
Dit in verband met de hoge temperaturen
die de oven kan bereiken.
Aansluiting door middel van een speciaal
daarvoor bestemde veiligheidsslang is ook
toegestaan. Monteer deze slang terzijde
van het fornuis om aanraking met hete
fornuisdelen te voorkomen.
In alle gevallen moet er voor het toestel
een gaskraan geplaatst worden op een
makkelijk bereikbare plaats.
Inbouwmaten
900-
915
600 600
Tabel brandergegevens
Verbranding met G25 kleinstand
Belasting nominaal
Branderpositie LA RA RV LV (PF6120/6139) LV (PF6140)
Brander Normaal Normaal Sudder Sterk Wok
Diameter spuitstuk [mm] 94 94 72 125 148
Flow [l/h] 193,8 193,8 110,7 332,2 420,82
Gassoort G25/25mbar G25/25mbar G25/25mbar G25/25mbar G25/25mbar
Belasting nominaal (kW) 1,75 1,75 1,00 3 3,8
Belasting minimaal (kW) 0,50 0,50 0,30 0,82 1,6
vooraanzicht zijaanzicht
18

installatie
Let op:
Wanneer het fornuis wordt geplaatst naast
een hoge kast of een andere wand van
brandbaar materiaal, houd dan minimaal
50 mm afstand tussen het fornuis en deze
wanden. Houd ook een afstand van minimaal
650 mm (PF6140: 750 mm) aan tussen de
kookplaat en een eventueel boven de
kookplaat geplaatste afzuigkap.
Als het fornuis in een keukenmeubel wordt
geplaatst moet de minimale ruimte worden
aangehouden zoals aangegeven.
Als het fornuis vast tussen keukenkastjes
wordt ingebouwd dan moet de bekleding van
het meubel bestand zijn tegen temperaturen
van minimaal 90 °C.
Waterpas stellen
Met de stelvoetjes is het fornuis in hoogte
verstelbaar.
nAlvorens het toestel in gebruik te nemen
de aansluitingen met zeepsop controleren
op gasdichtheid.
nControleer na installatie van het toestel of de
branders goed werken. Het vlambeeld moet
regelmatig en stabiel zijn in volstand, terwijl
de branders niet mogen uitgaan in kleinstand.
min. 420 mm
min. 650 mm (PF6120/PF6139) min. 750 mm (PF6140)
min. 420 mm
19

20 verpakking
Afvoeren verpakking en toestel
Verpakking en toestel afvoeren
De verpakking van het toestel is recyclebaar.
Voor de verpakking kunnen gebruikt zijn:
nkarton
npoly-ethyleenfolie (PE)
nCFK-vrij polystyreen (PS-hard-schuim)
Deze materialen op verantwoorde wijze en
conform de overheidsbepalingen afvoeren.
Op het typeplaatje is het symbool van een
doorgekruiste vuilnisbak aangebracht:
Dit betekent dat het apparaat aan het einde
van zijn levensduur niet bij het gewone
huisvuil mag worden gevoegd, maar naar
een speciaal centrum voor gescheiden
afvalinzameling van de gemeente moet
worden gebracht of naar een verkooppunt dat
deze service verschaft.
Het apart verwerken van een huishoudelijk
apparaat zoals deze kookplaat, voorkomt
mogelijk negatieve gevolgen voor het milieu
en de gezondheid die door een ongeschikte
verwerking ontstaat en zorgt ervoor dat de
materialen waaruit het apparaat bestaat
teruggewonnen kunnen worden om een
aanmerkelijke besparing van energie en
grondstoffen te verkrijgen.
Om op de verplichting tot gescheiden
verwerking van elektrische huishoudelijke
apparatuur te wijzen, is op het product het
symbool van een doorgekruiste vuilnisbak
aangebracht.
