INHOUD
Uw afzuigkapkap
Beschrijving 4
Inleiding 4
Afvoersystemen 5
Bediening 6
Onderhoud
Reinigen 8
Vetfilter 9
Koolstoffilter 9
Verlichting 10
Installatie
Algemeen 11
Elektrische aansluiting 12
Montage van de afzuigkap 12
Milieuaspecten
Afvoer van het apparaat en de verpakking 13
Installatie
Montage van de afzuigkap 20
Registreer uw toestel voor garantie / waarborg
Wij zijn overtuigd van de kwaliteit van onze producten. Daarom geven
wij maar liefst tot 8 jaar* garantie. Het enige dat u hoeft te doen is
uw toestel te registreren op pelgrim.nl (bij aankopen in Nederland) en
pelgrim.be (bij aankopen in België).
*Kijk voor de volledige garantievoorwaarden op www.pelgrim.nl of www.pelgrim.be.

NL 4
Inleiding
Gefeliciteerd met uw keuze voor deze Pelgrim afzuigkap. In het
ontwerp van dit product heeft eenvoudige bediening en optimale
gebruiksvriendelijkheid centraal gestaan.
De afzuigkap doet zijn werk geruisloos en zuigt met maximale
effectiviteit af. Kookluchtjes behoren hiermee voorgoed tot het verleden.
Lees eerst de afzonderlijke veiligheidsinstructies
voordat u het apparaat gaat gebruiken!
Lees deze gebruikershandleiding door voordat u het apparaat
in gebruik neemt, en berg de handleiding daarna veilig op voor
toekomstig gebruik.
Op onze website kunt u de meest recente versie van de
gebruiksaanwijzing vinden.

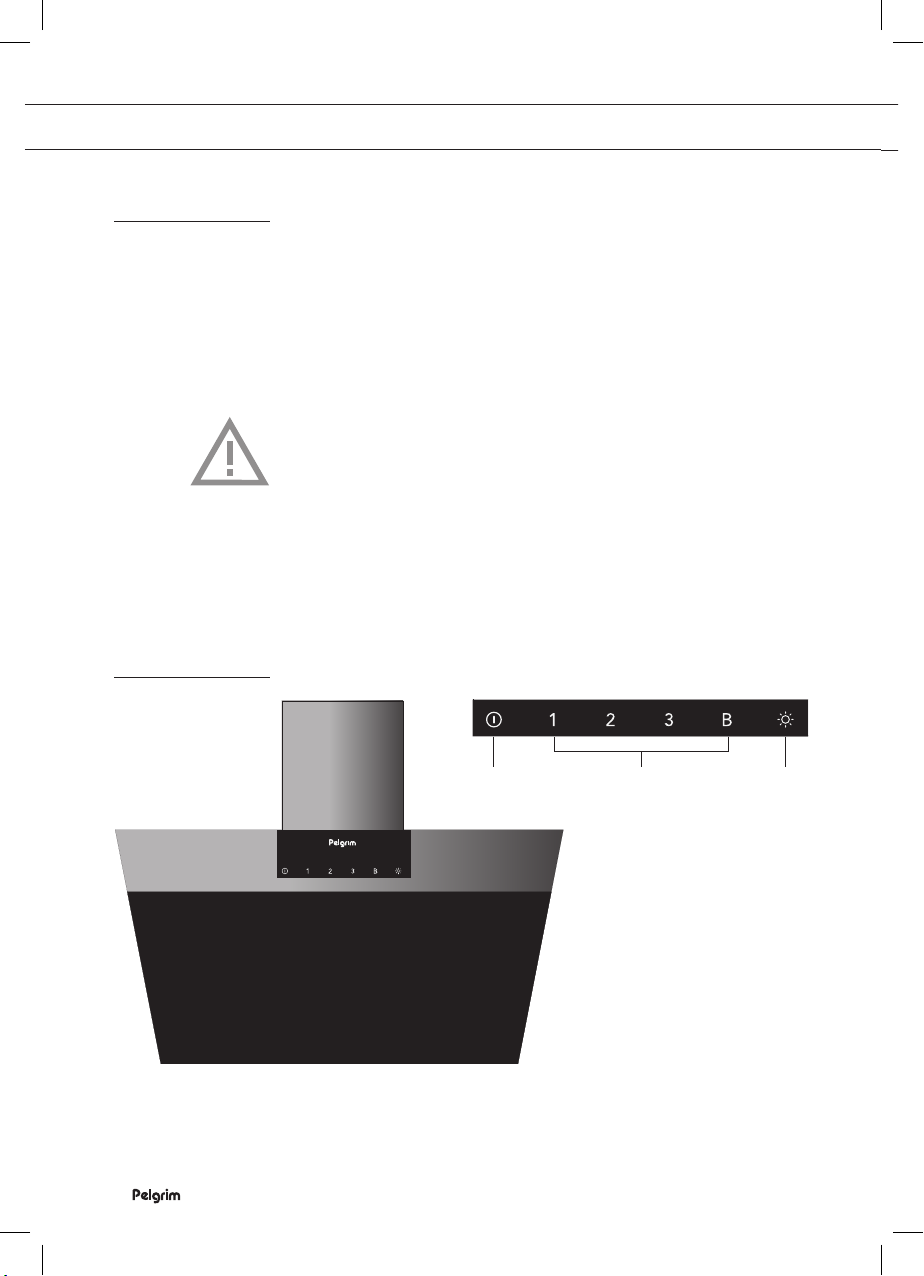

Beschrijving
1 2 3
1. Ventilator uitschakelen
2. Ventilatorstanden 1, 2, 3 en Boost (intensiefstand)
3. Verlichting
UW AFZUIGKAP

NL 5

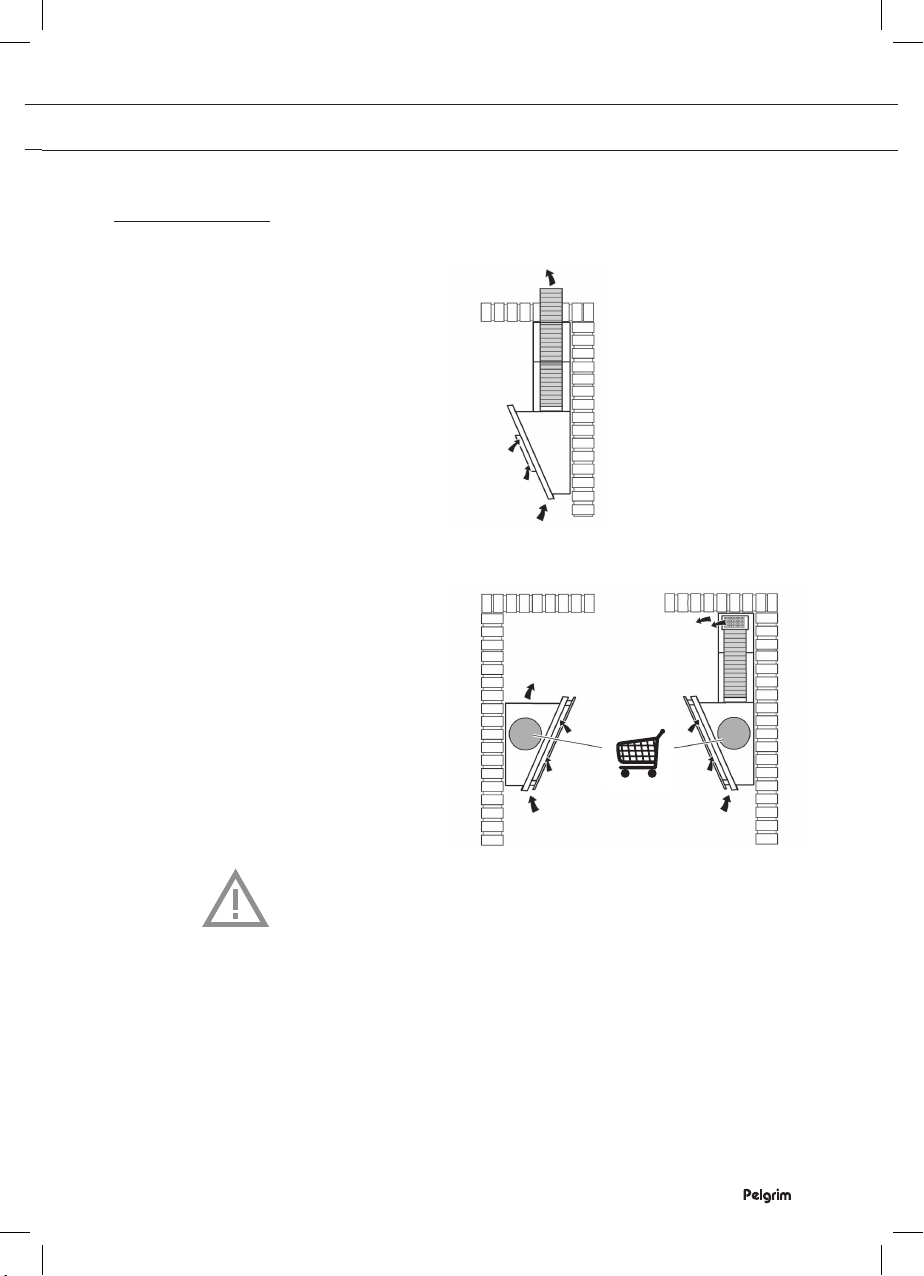

Afvoersystemen
De afzuigkap kan, afhankelijk van het model, op twee manieren worden aangesloten:
1. Als afzuigkap op een afvoerkanaal.
De aangezogen en gefilterde kookdampen
worden naar buiten afgevoerd. Dit is de
beste manier!
2. Als recirculatie afzuigkap.
De vetdeeltjes en de geur uit de
aangezogen kookdampen worden gefilterd.
De aangezogen lucht wordt niet afgevoerd
maar teruggeblazen in de keuken. U moet
dan wel een koolstoffilter plaatsen.
Let op! Het koolstoffilter moet apart besteld worden.
UW AFZUIGKAP

NL 6
Bediening
Afzuiging in- en uitschakelen
1. Kies de gewenste afzuiginstelling door op de desbetreffende
snelheidstoets te drukken.
De afzuigkap wordt ingeschakeld.
2. Druk kort op de aan/uit-toets.
De afzuigkap wordt uitgeschakeld.
Intensiefstand inschakelen
1. Druk kort op de toets Intensiefstand.
De intensiefstand (booststand ‘B’) blijft 5 minuten ingeschakeld.
Na deze periode wordt de voorgaande ingestelde afzuigcapaciteit
geactiveerd.
2. Druk op de aan/uit-toets of op een andere toets om de
intensiefstand voortijdig te beeindigen.
Verlichting in- en uitschakelen
1. Druk kort op de verlichtingstoets.
De verlichting gaat branden.
2. Als u de verlichting wilt uitschakelen, druktuweer kort op de
verlichtingstoets.
Vetfilter reinigingsindicatie
Na 40 werkuren knippert snelheidstoets 1. Als deze indicatie verschijnt,
moet het vetfilter gereinigd worden.
Om de reinigingsindicatie te resetten moet u, als de afzuigkap is
ingeschakeld, op de aan-/uittoets drukken totdat het geluidssignaal
klinkt. Snelheidstoets 1 stopt met knipperen.
Koolstoffilter reinigingsindicatie
Na 160 werkuren knippert snelheidstoets 2. Als deze indicatie verschijnt,
moet het geïnstalleerde koolstoffilter gereinigd of vervangen worden.
Om de reinigingsindicatie te resetten moet u, als de afzuigkap is
ingeschakeld, op de aan-/uittoets drukken totdat het geluidssignaal
klinkt. Snelheidstoets 2 stopt met knipperen.
In de standaard modus is de koolstoffilter reinigingsindicatie niet actief.
Indien de afzuigkap als recirculatiekap wordt gebruikt moet de
koolstoffilter reinigingsindicatie geactiveerd worden.
UW AFZUIGKAP

NL 7
Activering van de koolstoffilter reinigingsindicatie
1. Zet de afzuigkap uit door de aan/uittoets gedurende 3 seconden
ingedrukt te houden.
2. Druk vervolgens gelijktijdig 3 seconden lang op snelheidstoets 1
en 2.
Snelheidstoets 1 gaat eerst alleen knipperen, daarna knipperen
beide snelheidstoetsen. De reinigingsindicatie voor het koolstoffilter
is nu geactiveerd.
Uitschakeling van de koolstoffilter reinigingsindicatie
1. Zet de afzuigkap uit door de aan/uittoets gedurende 3 seconden
ingedrukt te houden.
2. Druk vervolgens gelijktijdig 3 seconden lang op snelheidstoets 1
en 2.
Snelheidstoets 1 en 2 gaan eerst beiden knipperen, daarna knippert
alleen snelheidstoets 1. De reinigingsindicatie voor het koolstoffilter
is nu gedeactiveerd.
UW AFZUIGKAP

NL 8
Reinigen
Attentie! Koppel, voor ieder onderhoud, eerst de afzuigkap van
het elektriciteitsnet af door de stekker weg te trekken of door de
hoofdschakelaar van de woning uit te schakelen. De kap moet
regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste
met dezelfde regelmaat waarmee de vetfilters gereinigd worden).
Gebruik geen producten die schuurmiddelen bevatten.
Gebruik geen alcohol!
Attentie! Als u deze aanwijzingen met betrekking tot het reinigen van
het apparaat en het reinigen of vervangen van de filters niet opvolgt,
kan dit tot brand leiden. Deze aanwijzingen beslist opvolgen!
De fabrikant is niet aansprakelijk voor schade aan de motor of schade
ten gevolge van brand die het gevolg zijn van ondeskundig onderhoud
of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.
Afzuigkap
Maak de afzuigkap schoon met een sopje en een zachte doek.
Daarna met schoon water nabehandelen. Gebruik geen agressieve
schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de
afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.
Roestvrijstalen schouwkappen
Behandel roestvrijstalen schouwkappen niet met schuursponsjes of
andere schuurmiddelen. Behandel na met een niet schurend, niet
polijstend middel en poets met de structuur van het roestvrijstaal mee.
Metalen vetfilters
Metalen filters moeten eenmaal per maand worden gereinigd (of als de
filter reinigingsindicatie – indien aanwezig op het model – dit aangeeft)
met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine
op lage temperaturen en met een kort programma. Plaats de vetfilters
met de openingen naar beneden in de vaatwasmachine zodat het water
eruit kan lopen. Aluminium vetfilters worden door de reinigingsmiddelen
in de vaatwasser dof. Dit is normaal en beïnvloedt de werking niet.
Glazen panelen
Glazen panelen kunnen het best handmatig, met een sopje gereinigd
worden.
ONDERHOUD

NL 9
Vetfilter
Vetfilter verwijderen
Kantel het frontpaneel naar boven. Druk de sluiting van het vetfilter in,
en kantel het vetfilter naar voren om het uit te nemen.
Let er bij het terugplaatsen op dat de positioneernokjes aan de
achterzijde goed in de uitsparingen vallen, voordat u het filter aan de
zijde van de handgreep vastklikt.
Koolstoffilter
Het koolstoffilter vervangen
Gebruik een koolstoffilter als de afzuigkap niet is aangesloten op een
afvoerkanaal.
Belangrijk:
• Het regenereerbare actieve koolstoffilter kan met de hand worden
gewassen, of in de vaatwasser bij een maximumtemperatuur van
65 °C. De wasbeurt moet uitgevoerd worden zonder vaat en zonder
vaatwasmiddel. Gebruik geen schoonmaakmiddelen!
• Verwijder overtollig water. Let op dat het filter niet beschadigd
raakt.
ONDERHOUD

NL 10
• Laat het filter in de oven gedurende minstens 1 uur drogen bij een
maximum temperatuur van 80 °C. Na uiterlijk 3 jaar (of wanneer
het filter beschadigd is of niet meer goed werkt) moet het filter
vervangen worden.
• Het is belangrijk dat de vetfilters en het regenereerbare actieve
koolstoffilter goed droog zijn voordat u ze plaatst.

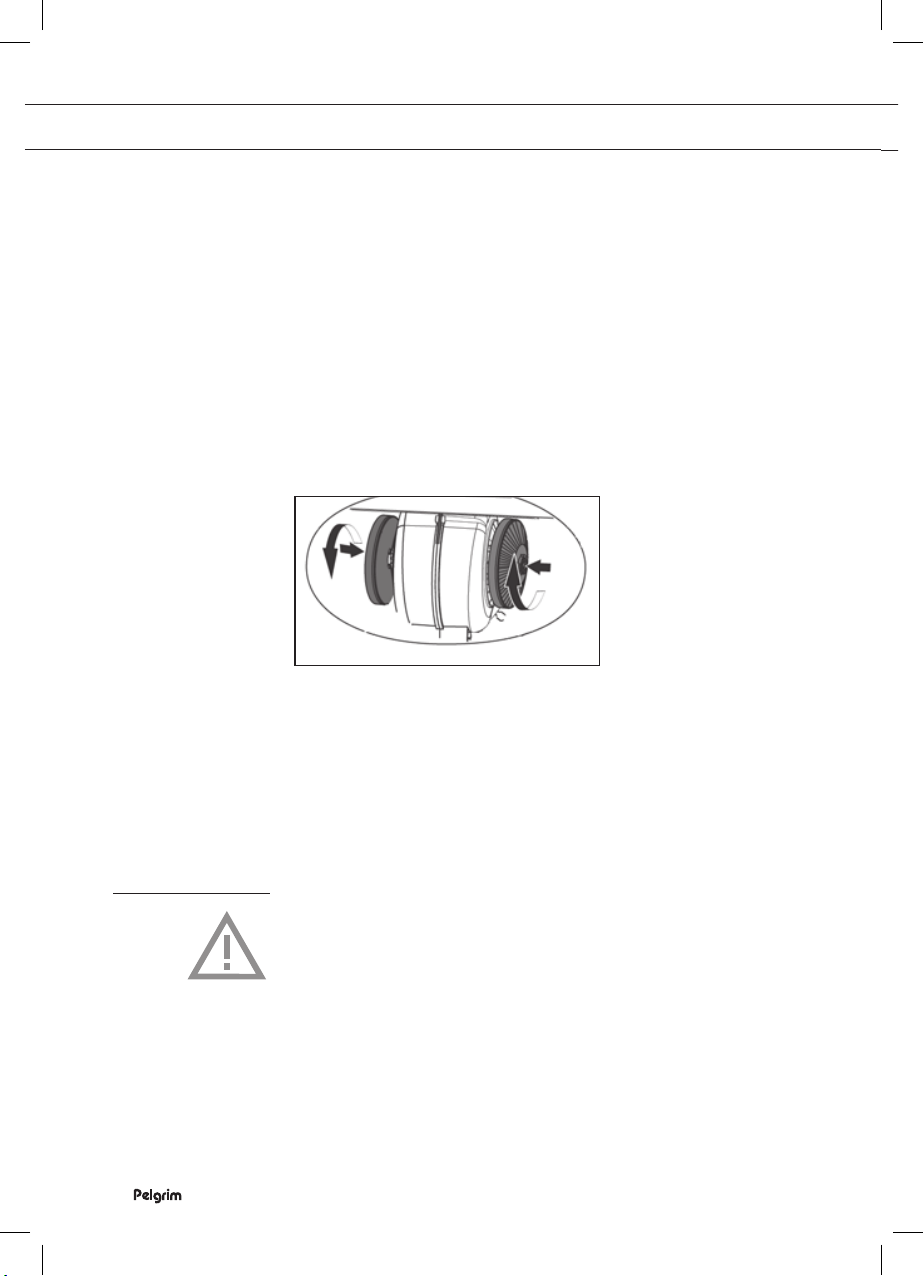

Plaatsen van het koolstoffilter
• Open het frontpaneel en verwijder het vetfilter.
• Centreer het koolstoffilter op het motorhuisdeksel en bevestig deze
door het filter een slag te draaien.
De werking:
• Bij toepassing van een koolstoffilter ontstaat er meer geluid dan bij
het gebruik van de afzuigkap met een afvoer.
• De werking van het koolstoffilter is optimaal bij een lagere
motorsnelheid. Vermijd daarom de intensiefstand.
• Draag zorg voor de juiste verwerking van het oude koolstoffilter,
doe deze bij het restafval.
Verlichting
Deze afzuigkap is uitgevoerd met een lichtsysteem. Dit
lichtsysteem mag alleen vervangen worden door een erkend
installateur. Vervang het niet zelf.
De lamp in dit huishoudelijke apparaat is uitsluitend bedoeld voor
verlichting van dit apparaat. De lamp is niet geschikt voor de verlichting
van een huishoudelijke ruimte.
ONDERHOUD

NL 11
INSTALLATIE
Algemeen
De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd
door een erkend installateur, die de juiste veiligheidsvoorschriften kent
en toepast. Het apparaat voldoet aan de Europese voorschriften.
Belangrijk om te weten:
• De afstand tussen het laagste punt van de afzuigkap en een
gaskookplaat moet minimaal 65 cm bedragen. Bij een elektrische,
keramische of inductiekookplaat moet deze afstand minimaal
45 cm zijn.
• Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal,
mogen geen andere apparaten op dat kanaal aangesloten zijn (zoals
een geiser of kachel).
• Neem de plaatselijk geldende voorschriften in acht met betrekking
tot de beluchting van gasapparaten.
• Hoe korter de afvoerpijp en hoe minder bochten, des te beter de
werking van de afzuigkap.
• Controleer voordat u met boren begint of er geen
installatieleiding(en) aanwezig is (zijn).
• De aansluitpijp van de schouwkap heeft een diameter van 120, 125
of 150 mm. Het beste is de afvoerpijp ook met deze diameter uit te
voeren.
• Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is
geschikt voor versterkt beton en bakstenen muren. Voor bepaalde
wanden heeft u speciale pluggen en schroeven nodig.

NL 12
INSTALLATIE
Elektrische aansluiting
Dit apparaat is gefabriceerd in klasse I; dit betekent dat het op
aarde aangesloten moet worden.
Controleer of de op het typeplaatje vermelde spanning overeen komt
met de spanning van de huisinstallatie.
De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:
BRUIN = L fase
BLAUW = N nul
GROEN/GEEL = Aarde
Deze afzuigkap is voorzien van een aansluitstekker. Installeer
de afzuigkap zodanig dat de stekker bereikbaar is. Plaats de
wandcontactdoos bij voorkeur uit het zicht, achter de sierkoker.
Let op: Als u een vaste aansluiting maakt moet u ervoor zorgen dat er
een omnipolaire schakelaar met een contactafstand van minimaal 3 mm
in de toevoerleiding wordt aangebracht.
Attentie! Alvorens de afzuigkap weer op het voedingsnet aan te sluiten,
moet u controleren of deze goed functioneert. Controleer altijd of de
voedingskabel goed gemonteerd is.
De afzuigkap is voorzien van een speciale voedingskabel; als de kabel
beschadigd is, vraag dan bij de technische dienst een nieuwe kabel aan.
max. 1400 mm
Montage van de afzuigkap
De laatste pagina’s van deze gebruiksaanwijzing tonen de stappen
voor de montage van de afzuigkap.

NL 13
MILIEUASPECTEN
Afvoer van het apparaat en de verpakking
Dit product is gemaakt van duurzame materialen. Aan het einde van zijn
nuttige leven moet het apparaat echter op een verantwoorde manier
worden afgevoerd. De overheid kan u hierover informeren.
De verpakking van het apparaat kan worden gerecycled.
Er is gebruikgemaakt van de volgende materialen:
• karton;
• polyethyleenfolie (PE);
• CFK-vrij polystyreen (hard PS-schuim).
Gooi deze materialen op een verantwoorde manier weg conform
dewettelijke bepalingen.
Op het product staat een pictogram van een afvalcontainer met een
kruis erdoor. Dit geeft aan dat huishoudelijke apparatuur afzonderlijk
moet worden afgevoerd. Het apparaat mag aan het einde van zijn
nuttige leven dan ook niet worden verwerkt via de normale afvalstroom.
U moet het inleveren bij een gemeentelijk afvalinzamelingspunt of bij
een verkooppunt dat dit voor u aanbiedt.
Door huishoudelijke apparatuur afzonderlijk in te zamelen, wordt
voorkomen dat het milieu en de volksgezondheid schade wordt
berokkend. De materialen die bij de vervaardiging van dit apparaat zijn
gebruikt, kunnen worden hergebruikt en dat betekent een aanzienlijke
besparing in energie en grondstoffen.
Verklaring van overeenstemming
Wij verklaren hierbij dat onze producten voldoen aan de betreffende
Europese richtlijnen, normen en voorschriften, alsook aan alle vereisten
in de normen waarnaar wordt verwezen.

NL 14

FR 3
CONTENU
Votre hotte cheminée
Description 4
Introduction 4
Système d’évacuation 5
Commande 6
Entretien
Nettoyage 8
Filtre à graisse 9
Filtres à charbon 9
Éclairage 10
Installation
Généralités 11
Connexion électrique 12
Montage de la hotte cheminée 12
Environnement
Que faire de l’emballage et de l’appareil usé 13
Installation
Montage de la hotte cheminée 14
Enregistrez votre appareil pour bénéficier de la garantie
Nous sommes convaincus de la qualité de nos produits. Pour cette
raison, nous offrons jusque 8 ans de garantie. La seule condition
est d’enregistrer votre appareil sur pelgrim.nl (pour les achats aux
Pays-Bas) et sur pelgrim.be (pour les achats en Belgique).
*Consultez les conditions de garantie complètes sur pelgrim.nl ou pelgrim.be.

FR 4
Introduction
Nous vous félicitons d’avoir choisi cette hotte d’aspiration Pelgrim.
Lasouplesse et la simplicité de l’utilisation sont les principes qui ont
guidé son développement.
Cette hotte fait son travail avec efficacité et aspire l’air avec
une efficience maximale. Les odeurs de cuisine envahissantes
appartiennent définitivement au passé.
Veuillez lire les consignes de sécurité fournies
séparément avant d’utiliser l’appareil!
Avant d’utiliser l’appareil, lisez attentivement cette notice d’utilisation
et rangez-la en lieu sûr pour vous y référer ultérieurement.
Vous pouvez trouver la version la plus récente de le mode d’emploi sur
notre site Web.
Description
1 2 3
1. Arrêt de la ventilation
2. Réglage de la vitesse 1, 2, 3 et Boost (mode intensif)
3. Éclairage
VOTRE HOTTE CHEMINÉE

FR 5
Système d’évacuation
En fonction du modèle, la hotte aspirante peut être raccordée de deux manières :
1. Version canal d’évacuation. Les vapeurs de
cuisson aspirées et filtrées sont évacuées
vers l’extérieur via la partie de la hotte.
C’est la meilleure manière !
2. Version recyclage. Les particules de
graisse et les odeurs contenues dans
les vapeurs de cuisson sont filtrées. L’air
aspiré n’est pas évacué, mais renvoyé
dans la cuisine. Il convient de placer un
filtre à charbon actif dans la hotte.
Attention ! Le filtre à charbon actif doit être commandé séparément.
VOTRE HOTTE CHEMINÉE

FR 6
Commande
Mise en marche et arrêt de l’aspiration
1. Sélectionnez la puissance d’aspiration souhaitée en appuyant sur
latouche de vitesse correspondante.
La hotte aspirante se met en marche.
2. Appuyez et relâchez rapidement la touche marche/arrêt.
La hotte aspirante est arrêtée.
Activation du mode intensif
1. Appuyez et relâchez rapidement la touche du mode intensif.
Le mode intensif (fonction boost «B») est activé pendant
5minutes. La puissance d’aspiration précédente est ensuite
réactivée.
2. Appuyez sur la touche marche/arrêt ou sur toute autre touche pour
mettre fin au mode intensif de manière anticipée.
Allumage et extinction de l’éclairage
1. Appuyez et relâchez rapidement la touche d’éclairage.
L’éclairage s’allume à pleine intensité.
2. Pour éteindre l’éclairage, appuyezetrelâchez encore rapidement la
touche d’éclairage.
Signal de nettoyage du filtre à graisse
La touche de vitesse 1 clignote après 40 heures de fonctionnement.
Ce signal indique que le filtre à graisse doit être nettoyé.
Pour réinitialiser le signal, lorsque la hotte aspirante est allumée,
appuyez sur la touche marche / arrêt jusqu’à ce que le signal sonore
retentisse. La touche de vitesse 1 cesse de clignoter.
Signal de nettoyage du filtre à charbon
La touche de vitesse 2 clignote après 160 heures de fonctionnement.
Ce signal indique que le filtre à charbon installé doit être nettoyé ou
remplacé.
Pour réinitialiser le signal, lorsque la hotte aspirante est allumée,
appuyez sur la touche marche / arrêt jusqu’à ce que le signal sonore
retentisse. La touche de vitesse 2 cesse de clignoter.
Le signal du filtre à charbon n’est pas activé en mode standard.
Si la hotte aspirante est utilisée en mode de recirculation, le signal
du filtre à charbon doit être activé.
VOTRE HOTTE CHEMINÉE

FR 7
Activation du signal de nettoyage du filtre à charbon
1. Désactivez la hotte aspirante ; maintenez la touchea marche/arrêt
enfoncées pendant trois secondes.
2. Appuyez ensuite simultanément sur les touches de vitesse 1 et 2
pendant 3 secondes.
La touche de vitesse 1 clignote seulement au début, puis les deux
touches de vitesse clignotent. L’indicateur de nettoyage du filtre à
charbon est maintenant activé.
Désactivation du signal de nettoyage du filtre à charbon :
1. Désactivez la hotte aspirante ; maintenez la touchea marche/arrêt
enfoncées pendant trois secondes.
2. Appuyez ensuite simultanément sur les touches de vitesse 1 et 2
pendant 3 secondes.
Les touches de vitesse 1 et 2 clignoteront d’abord, puis seul la
touche de vitesse 1 clignotera. L’indicateur de nettoyage du filtre à
charbon est maintenant désactivé.
VOTRE HOTTE CHEMINÉE

FR 8
Nettoyage
Attention! Avant toute opération de nettoyage ou d’entretien,
débrancher la hotte du circuit électrique en enlevant la prise ou en
coupant l’interrupteur général de l’habitation.
La hotte doit être régulièrement nettoyée à l’intérieur et à l’extérieur (au
moins à la même fréquence que pour l’entretien des filtres à graisse).
Ne pas utiliser de produit contenant des abrasifs. NE PAS UTILISER
D’ALCOOL!
Attention! Il y a risque d’incendie si vous ne respectez pas les
instructions concernant le nettoyage de l’appareil et le remplacement
ou le nettoyage du filtre.
La responsabilité du constructeur ne peut en aucun cas être engagée
dans le cas d’un endommagement du moteur ou d’incendie liés à
un entretien négligé ou au non respect des consignes de sécurité
précédemment mentionnées.
Hotte
Vous pouvez nettoyer la hotte à l’eau savonneuse et une serviette
douce, puis rincer à l’eau claire. Ne pas utiliser de produits d’entretien
abrasifs. Frotter la peinture laquée de votre hotte avec de la cire pour
qu’elle conserve sa beauté.
Hottes à cheminée en acier inoxydable
Ne pas nettoyer la cheminée avec une éponge à récurer ou avec des
produits abrasifs. Frotter la cheminée en acier inoxydable avec un
nettoyant pour acier inoxydable.
Filtres métalliques
Le filtre doit être nettoyé une fois par mois (ou lorsque le système
d’indication de saturation des filtres – si prévu sur le modèle possédé
– indique cette nécessité) avec des détergents non agressifs, à la main
ou dans le lave-vaisselle à faibles températures et cycle rapide. Placez
les filtres en mettant les ouvertures vers le bas dans le lave-vaisselle
pour permettre à l’eau de s’écouler. Les produits d’entretien donnent
aux filtres en aluminium une couleur terne.
Cela est tout à fait normal.
ENTRETIEN
