INHOUD
Uw afzuigkap
Inleiding 4
Beschrijving 4
Afvoersystemen 5
Gebruik
Bediening 6
Reinigen filters 6
Onderhoud
Reinigen 7
Vetfilters 8
Koolstoffilters 8
Verlichting 10
Installatie
Algemeen 11
Aansluiting 12
Montage van de afzuigkap 12
Bijlage
Afvoeren 13
Installatie
Montage van de afzuigkap 14

NL 4
Inleiding
Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van
alle mogelijkheden die dit toestel u biedt. U vindt informatie voor uw
veiligheid en over het onderhoud van het toestel.
Bewaar de gebruiksaanwijzing en het installatievoorschrift.
Een eventueel volgende gebruiker van dit toestel kan daar zijn voordeel
mee doen.
Lees voor gebruik eerst de separate
veiligheidsinstructies.
Op onze website kunt u de meest recente versie van de
gebruiksaanwijzing vinden.
Beschrijving

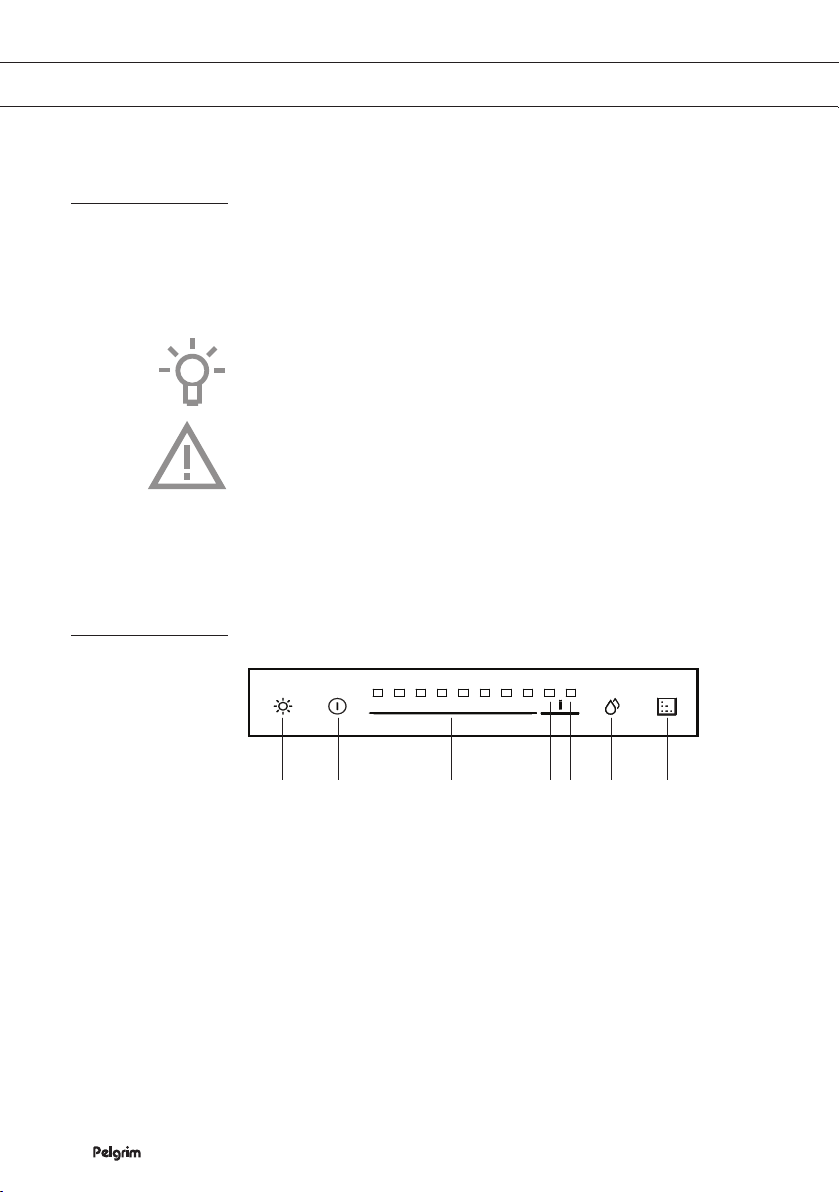

AVerlichting aan/uit toets
BAan-/uittoets
CSnelheidstoetsen (snelheid 1 tot en met 8)
DIntensiefstand toets 1
EIntensiefstand toets 2
FIndicator/toets verzadiging vetfilter
GIndicator/toets verzadiging koolstoffilter
UW AFZUIGKAP
A B C D F GE

NL 5
UW AFZUIGKAP
Afvoersystemen
De afzuigkap kan, afhankelijk van
het model, op twee manieren worden
aangesloten:
1. Als afzuigkap op een afvoerkanaal.
De aangezogen en gefilterde kookdampen
worden naar buiten afgevoerd. Dit is de
beste manier!
2. Als recirculatie afzuigkap. De vetdeeltjes en
de geur uit de aangezogen kookdampen
worden gefilterd.
De aangezogen lucht wordt niet afgevoerd
maar teruggeblazen in de keuken. U moet
dan wel koolstoffilters plaatsen.
Let op! De koolstoffilters moeten apart
besteld worden.

NL 6
Bediening
Ventilator in- en uitschakelen
1. Schakel de ventilator in met de aan/uit-toets.
2. Selecteer de gewenste afzuigsnelheid door de snelheidstoetsen of
een van de toetsen voor intensieve snelheid aan te raken.
• Met de eerste toets voor intensieve snelheid schakelt de ventilator
na 8 minuten automatisch terug naar de meest recent ingestelde
afzuigsnelheid.
• Met de tweede toets voor intensieve snelheid schakelt de ventilator
na 7 minuten automatisch terug naar de meest recent ingestelde
afzuigsnelheid.
3. Schakel de ventilator uit door de aan/uit-toets aan te raken.
Verlichting in- en uitschakelen
1. Raak de verlichtingstoets aan.
▷De verlichting gaat aan.
2. Raak de verlichtingstoets nogmaals aan.
▷De verlichting gaat uit.
Na 4 uur zonder bediening schakelt de afzuigkap zichzelf automatisch uit.
Reinigen filters
Verzadigde vetfilters
Bij het starten van het afzuigen gaat de verzadigingsindicator van het
vetfilter gedurende 5 seconden branden in een kleur die de mate van
verzadiging van het filter aangeeft:
• Groen: 0-75% verzadigd
• Oranje: 76-99% verzadigd
• Rood: Het vetfilter moet worden gereinigd
Verzadigde koolstoffilters
Bij het starten van het afzuigen gaat de verzadigingsindicator van het
koolstoffilter gedurende 5 seconden branden in een kleur die de mate
van verzadiging van het filter aangeeft:
• Groen: 0-75% verzadigd
• Oranje: 76-99% verzadigd
• Rood: Het koolstoffilter moet worden gereinigd of vervangen
Na het reinigen of vervangen van het filter raakt u de
verzadigingsindicatortoetsen aan om het geheugen te resetten.
Reset het geheugen pas nadat onderhoud van de filters heeft
plaatsgevonden.
GEBRUIK

NL 7
Reinigen
Attentie! Koppel, voor ieder onderhoud, eerst de afzuigkap van
het elektriciteitsnet af door de stekker weg te trekken of door de
hoofdschakelaar van de woning uit te schakelen. De kap moet
regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste
met dezelfde regelmaat waarmee de vetfilters gereinigd worden).
Gebruik geen producten die schuurmiddelen bevatten.
Gebruik geen alcohol!
Attentie! Als u deze aanwijzingen met betrekking tot het reinigen van
het apparaat en het reinigen of vervangen van de filters niet opvolgt,
kan dit tot brand leiden. Deze aanwijzingen beslist opvolgen!
De fabrikant is niet aansprakelijk voor schade aan de motor of schade
ten gevolge van brand die het gevolg zijn van ondeskundig onderhoud
of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.
Afzuigkap
Maak de afzuigkap schoon met een sopje en een zachte doek.
Daarna met schoon water nabehandelen. Gebruik geen agressieve
schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de
afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.
Roestvrijstalen schouwkappen
Behandel roestvrijstalen schouwkappen niet met schuursponsjes of
andere schuurmiddelen. Behandel na met een niet schurend, niet
polijstend middel en poets met de structuur van het roestvrijstaal mee.
Metalen vetfilters
Metalen filters moeten eenmaal per maand worden gereinigd (of als de
filter reinigingsindicatie – indien aanwezig op het model – dit aangeeft)
met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine
op lage temperaturen en met een kort programma. Plaats de vetfilters
met de openingen naar beneden in de vaatwasmachine zodat het water
eruit kan lopen. Aluminium vetfilters worden door de reinigingsmiddelen
in de vaatwasser dof. Dit is normaal en beïnvloedt de werking niet.
ONDERHOUD

NL 8
Vetfilters
Vetfilters verwijderen
1. Verwijder de filters één voor één door aan de hiervoor bestemde
hendeltjes te trekken.
Koolstoffilters
De koolstoffilters vervangen
Gebruik koolstoffilters als de afzuigkap niet is aangesloten op een
afvoerkanaal.
Belangrijk:
Het geurfilter zit op het vetfilter geklemd. Voorkom dat het geurfilter op
uw kookplaat valt door het filter te ondersteunen wanneer u de filters
plaatst of verwijdert.

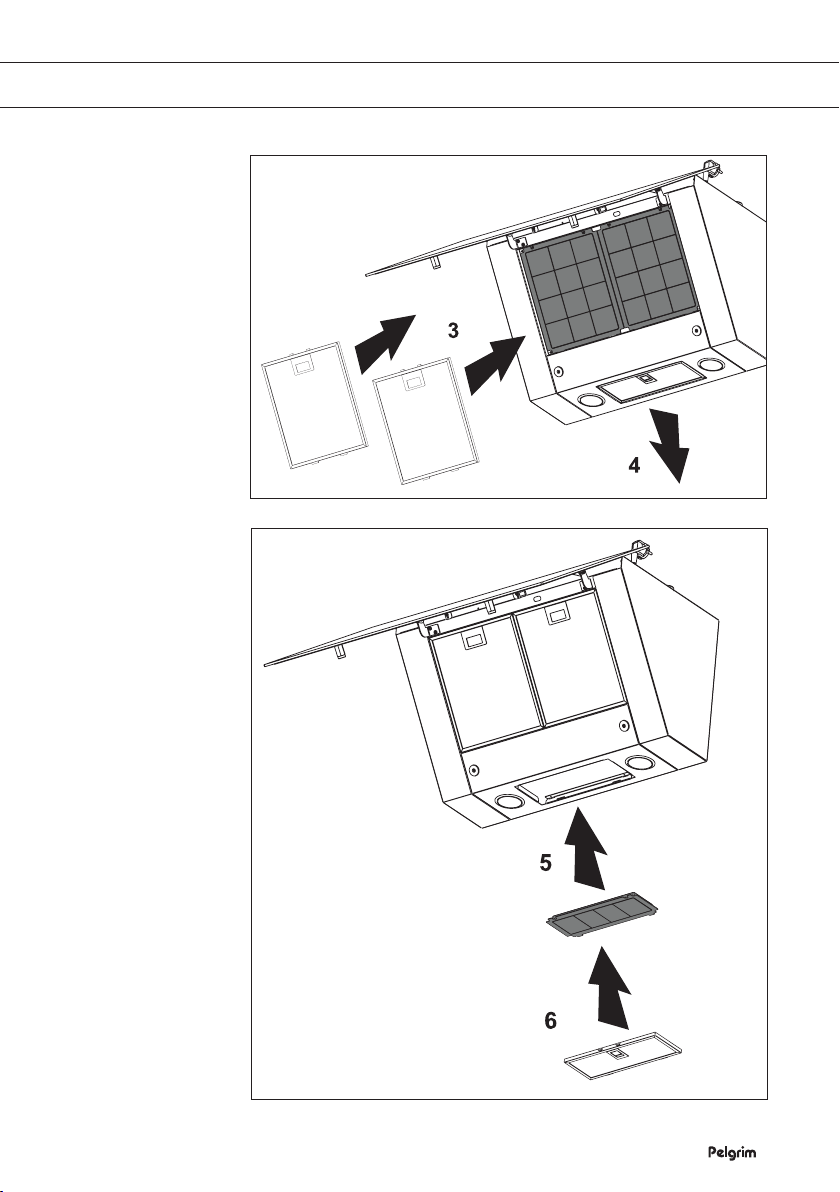

1. Verwijder de vetfilters.
2. Bevestig de koolstoffilters in de afzuigkap.
3. Plaats de vetfilters.
ONDERHOUD

NL 9
ONDERHOUD

NL 10
De regenereerbare actieve koolstoffilters kunnen met de hand worden
gewassen, of in de vaatwasser bij een maximumtemperatuur van
65 °C. De wasbeurt moet uitgevoerd worden zonder vaat en zonder
vaatwasmiddel. Gebruik geen schoonmaakmiddelen!
Verwijder overtollig water. Let op dat het filter niet beschadigd raakt.
Laat de filters in de oven gedurende minstens 1 uur drogen bij een
maximum temperatuur van 80 °C. Na uiterlijk 3 jaar (of wanneer de
filters beschadigd zijn) moet de filters vervangen worden.
Het is belangrijk dat de vetfilters en de regenereerbare actieve
koolstoffilters goed droog zijn voordat u ze plaatst.
De werking:
• Bij toepassing van koolstoffilters ontstaat er meer geluid dan bij het
gebruik van de afzuigkap met een afvoer.
• De werking van de koolstoffilters is optimaal bij een lagere
motorsnelheid. Vermijd daarom de boostfunctie.
Verlichting
• De verlichting van de afzuigkap maakt gebruik van LED-
technologie.
• Dankzij LED lampen bent u verzekerd van optimale verlichting,
een levensduur tot 10 keer langer dan gewone lampen en een
energiebesparing tot 90%.
Deze afzuigkap is uitgevoerd met een lichtsysteem. Dit
lichtsysteem mag alleen vervangen worden door een erkend
installateur. Vervang het niet zelf.
De lamp in dit huishoudelijke apparaat is uitsluitend bedoeld voor
verlichting van dit apparaat. De lamp is niet geschikt voor de
verlichting van een huishoudelijke ruimte.
ONDERHOUD

NL 11
INSTALLATIE
Algemeen
De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd
door een erkend installateur, die de juiste veiligheidsvoorschriften kent
en toepast. Het apparaat voldoet aan de Europese voorschriften.
Belangrijk om te weten:
• De afstand tussen het laagste punt van de afzuigkap en een
gaskookplaat moet minimaal 65 cm bedragen. Bij een elektrische,
keramische of inductiekookplaat moet deze afstand minimaal 55 cm
zijn.
• Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal,
mogen geen andere apparaten op dat kanaal aangesloten zijn (zoals
een geiser of kachel).
• Neem de plaatselijk geldende voorschriften in acht met betrekking
tot de beluchting van gasapparaten.
• Hoe korter de afvoerpijp en hoe minder bochten, des te beter de
werking van de afzuigkap.
• Controleer voordat u met boren begint of er geen
installatieleiding(en) aanwezig is (zijn).
• De aansluitpijp van de schouwkap heeft een diameter van 120 of
150 mm. Het beste is de afvoerpijp ook met deze diameter uit te
voeren.
• Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is
geschikt voor versterkt beton en bakstenen muren. Voor bepaalde
wanden heeft u speciale pluggen en schroeven nodig.

NL 12
INSTALLATIE
Aansluiting
Elektrische aansluiting
Dit apparaat is gefabriceerd in klasse I; dit betekent dat het op
aarde aangesloten moet worden.
Controleer of de op het typeplaatje vermelde spanning overeen
komt met de spanning van de huisinstallatie. De aansluiting op het
elektriciteitsnet moet als volgt uitgevoerd worden:
BRUIN = L fase
BLAUW = N nul
GROEN/GEEL = Aarde

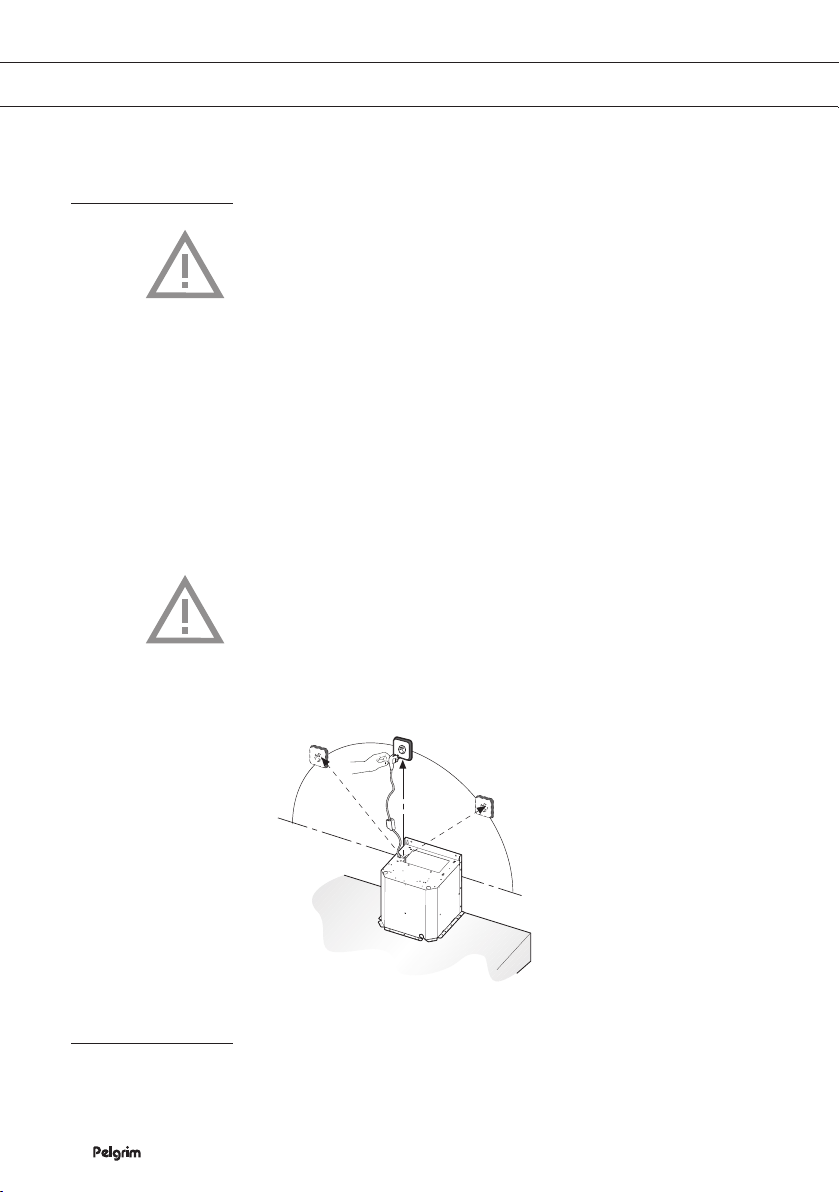

Deze afzuigkap is voorzien van een aansluitstekker. Installeer
de afzuigkap zodanig dat de stekker bereikbaar is. Plaats de
wandcontactdoos bij voorkeur uit het zicht, achter de sierkoker.
Let op: Als u een vaste aansluiting maakt moet u ervoor zorgen dat er
een omnipolaire schakelaar met een contactafstand van minimaal 3 mm
in de toevoerleiding wordt aangebracht.
Montage van de afzuigkap
De laatste pagina’s van deze gebruiksaanwijzing tonen de stappen
voor de montage van de afzuigkap.
Max. 125 cm

NL 13
BIJLAGE
Afvoeren
Verpakking en toestel afvoeren
Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame
materialen. Dit toestel moet aan het eind van zijn levenscyclus op
verantwoorde wijze worden afgevoerd. De overheid kan u hieromtrent
informatie verschaffen.
De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:
• karton;
• polyethyleenfolie (PE);
• CFK-vrij polystyreen (PS-hardschuim).
Deze materialen op verantwoorde wijze en conform de
overheidsbepalingen afvoeren.
Om op de verplichting tot gescheiden verwerking van elektrische
huishoudelijke apparatuur te wijzen, is op het product het symbool
van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het
apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil
mag worden gevoegd. Het toestel moet naar een speciaal centrum voor
gescheiden afvalinzameling van de gemeente worden gebracht of naar
een verkooppunt dat deze service verschaft.
Het apart verwerken van een huishoudelijk apparaat voorkomt mogelijk
negatieve gevolgen voor het milieu en de gezondheid die door een
ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen
waaruit het apparaat bestaat, teruggewonnen kunnen worden om een
aanmerkelijke besparing van energie en grondstoffen te verkrijgen.
Conformiteitsverklaring
Wij verklaren dat onze producten voldoen aan de van toepassing zijnde
Europese Richtlijnen, Besluiten en Verordeningen en de eisen die zijn
vermeld in de normen waar naar wordt verwezen.

NL 14

FR 3
SOMMAIRE
Votre hotte aspirante
Introduction 4
Description 4
Systèmes d'évacuation 5
Utilisation
Commande 6
Nettoyage des filtres 6
Entretien
Nettoyage 7
Filtres à graisse 8
Filtres à charbon 8
Éclairage 10
Installation
Généralités 11
Raccordement 12
Montage de la hotte cheminée 12
Annexe
Mise au rebut 13
Installation
Montage de la hotte cheminée 14

FR 4
Introduction
Lisez attentivement cette notice d’utilisation pour connaître
rapidement toutes les possibilités de cet appareil. Vous y trouverez des
renseignements utiles pour garantir votre sécurité et assurer l'entretien
de l'appareil.
Conservez les instructions d'installation et d'utilisation de l’appareil.
Elles pourront servir de référence à un éventuel second utilisateur de
cet appareil.
Avant l’utilisation, lisez les consignes de
sécurité séparées.
Vous pouvez trouver la version la plus récente de le mode d’emploi sur
notre site Web.
Description
A Touche Activation/désactivation de l’éclairage
B Touche Marche/arrêt
C Touches de réglage de la vitesse (vitesse 1 à 8)
D Touche vitesse intensive 1
E Touche vitesse intensive 2
F Voyant/touche indication de saturation du filtre à graisse
G Voyant/touche indication de saturation du
filtre à charbon actif
VOTRE HOTTE ASPIRANTE
A B C D F GE

FR 5
VOTRE HOTTE ASPIRANTE
Systèmes d'évacuation
Selon le modèle, la hotte aspirante peut
être montée de deux façons :
1. Comme hotte aspirante reliée à un conduit
d'évacuation.
L'air chargé de vapeurs est aspiré et filtré,
puis évacué vers l'extérieur. Il s'agit de la
meilleure solution !
2. Comme hotte aspirante à recirculation
d'air. Les particules de graisse et les
odeurs des vapeurs aspirées sont filtrées.
L'air aspiré ne sera pas évacué, mais
remis en circulation vers la cuisine d'où il
provient. Vous devez dans ce cas mettre
en place filtres à charbon.
Attention ! Filtres à charbon doit être commandé séparément.

FR 6
Commande
Mise en marche et arrêt du ventilateur
1. Allumez le ventilateur à l’aide de la touche Marche/arrêt.
2. Sélectionnez la vitesse d’extraction souhaitée en touchant les
touches de vitesse ou l’une des touches de vitesse intensive
• Avec la vitesse intensive 1, le ventilateur revient automatiquement à
la dernière vitesse d’extraction réglée après 8 minutes.
• Avec la vitesse intensive 2, le ventilateur revient automatiquement à
la dernière vitesse d’extraction réglée après 7 minutes.
3. Éteignez le ventilateur à l’aide de la touche Marche/arrêt.
Activation et désactivation de l’éclairage
1. Touchez la touche de l’éclairage.
▷L’éclairage s’allume.
2. Touchez de nouveau la touche de l’éclairage.
▷L’éclairage s’éteint.
Après 4 heures sans fonctionnement, la hotte aspirante s’éteindra
automatiquement.
Nettoyage des filtres
Filtre à graisse saturé
Au démarrage de l’aspiration, le voyant de saturation du filtre à graisse
s’éclaire pendant 5 minutes avec une couleur indiquant le niveau de
saturation du filtre :
• Vert : 0-75 % de saturation
• Orange : 76-99 % de saturation
• Rouge : Le filtre à graisse doit être nettoyé
Filtres à charbon saturé
Au démarrage de l’aspiration, le voyant de saturation du filtre à charbon
s’éclaire pendant 5 minutes avec une couleur indiquant le niveau de
saturation du filtre :
• Vert : 0-75 % de saturation
• Orange : 76-99 % de saturation
• Rouge : Le filtre à charbon doit être nettoyé ou remplacé
Après le nettoyage ou le remplacement du filtre, touchez le voyant de
saturation pour réinitialiser la mémoire.
Ne réinitialisez la mémoire qu'après l'entretien des filtres.
UTILISATION

FR 7
Nettoyage
Attention ! Avant tout entretien, déconnectez l'alimentation électrique
de la hotte, soit en débranchant la fiche, soit en coupant le courant
au niveau du disjoncteur. La hotte doit être nettoyée régulièrement, à
l'intérieur comme à l'extérieur (au moins aussi souvent que les filtres à
graisse). N'utilisez aucun produit abrasif.
N'utilisez pas d'alcool !
Attention ! Si vous ne respectez pas ces instructions de nettoyage de
l'appareil et de nettoyage ou remplacement des filtres, vous risquez un
incendie. Respectez scrupuleusement ces instructions !
Le fabriquant décline toute responsabilité en cas de dommages au
moteur ou de dommages d'incendie qui résulteraient d'un mauvais
entretien ou du non-respect des instructions de sécurité exposées
ci-avant.
Hotte aspirante
Nettoyez la hotte à l'eau savonneuse, avec un chiffon doux. Rincez à
l'eau claire. N'utilisez pas de produits d'entretien agressifs comme de la
soude de ménage. Le revêtement de votre hotte restera brillant si vous
le cirez de temps en temps.
Hottes en inox
Les hottes en inox ne doivent pas être nettoyées au moyen d'éponges
métalliques ou de produits récurants ou abrasifs. Utilisez un produit non
récurant, non abrasif, et frottez dans le sens de la structure de l'inox.
Filtres à graisse métalliques
Les filtres métalliques doivent être nettoyés une fois par mois (ou
lorsque le système d'avertissement pour le nettoyage des filtres - si
existant - l'indique) avec un détergent neutre, soit à la main, soit au
lave-vaisselle, à basse température et en utilisant un programme court.
Les filtres à graisse doivent être placés dans le lave-vaisselle avec
l'ouverture vers le bas, afin que l'eau puisse s'en écouler. Lorsque des
filtres à graisse en aluminium sont mis au lave-vaisselle, les produits de
nettoyage les ternissent. Ce phénomène est normal et n'influence pas
leur fonctionnement.
ENTRETIEN

FR 8
Filtres à graisse
Retrait des filtres à graisse
1. Dégagez les filtres un par un en tirant sur les petites poignées
prévues à cet effet.
Filtres à charbon
Remplacement du filtres à charbon
Filtres à charbon doit être utilisé lorsque la hotte aspirante n'est pas
raccordée à un conduit d'évacuation.
Important:
Le filtre à odeur est fixé sur le dessus du filtre à graisse. Évitez qu’il
tombe sur votre plaque en le maintenant en place lors du retrait ou de
l’installation des filtres.
1. Retirez les filtres à graisse.
2. Fixez les filtres à charbon dans la hotte.
3. Replacez les filtres à graisse.
ENTRETIEN
