Inleiding
Gefeliciteerd met uw keuze voor deze afzuigkap van Pelgrim. In het ontwerp van dit product
heeft eenvoudige bediening en optimale gebruiksvriendelijkheid centraal gestaan.
Deze afzuigkap beschikt over AutoAir functionaliteit. Via een kookplaat met AutoAir functie kan
de afzuiging op 3 verschillende manieren aangestuurd worden; handmatig, semi-automatisch en
volledig automatisch. Kies de manier die het beste bij u past. Uiteraard is er altijd de mogelijkheid
om de instellingen zelf aan te passen.
In deze handleiding leest u hoe u dit toestel het best kunt gebruiken. Naast informatie over de
bediening, vindt u hier ook achtergrondinformatie die u tijdens het gebruik van het toestel van
pas kan komen.
Lees eerst de separate veiligheidsinstructies voordat u het
toestel gebruikt.
Lees deze handleiding door voordat u het toestel in gebruik neemt, en berg de
handleiding daarna veilig op voor toekomstig gebruik.
UW AFZUIGKAP

NL 5
BEDIENING
Bedieningspaneel
De extra AutoAir functies die beschikbaar zijn als er een verbinding is gemaakt met
een kookplaat, worden in een apart hoofdstuk beschreven (zie ‘Bediening met een
gekoppelde kookplaat’).
A B C D E
A. Verlichtingstoets en timerfunctie
B. Aan-/uittoets (Snelheid 1)
C. Snelheidstoets 2 en Clean Air functie
D. Snelheidstoets 3 en intensiefstand (Boost)
E. Automatische modus toets
Ventilator in- en uitschakelen
1. Kies de gewenste afzuiginstelling door op de desbetreffende toets te drukken.
▷De afzuigkap wordt ingeschakeld.
▷Het indicatielampje op de toets geeft aan welke stand gekozen is.
2. Druk kort op de aan-/uittoets.
▷De afzuigkap wordt uitgeschakeld.
Intensiefstand (Boost) in- en uitschakelen
De afzuigkap is ingeschakeld.
1. Druk gedurende drie seconden op snelheidstoets 3.
▷De intensiefstand wordt ingeschakeld.
▷Het indicatielampje op de toets knippert.
▷De intensiefstand schakelt automatisch uit na 6 minuten. Na deze periode wordt de
voorgaande ingestelde afzuigcapaciteit geactiveerd.
2. Druk op de aan-/uittoets of op een andere snelheidstoets om de intensiefstand voortijdig te
beeindigen.

NL 6
BEDIENING
Verlichting in- en uitschakelen
1. Druk kort op de verlichtingstoets.
▷De verlichting gaat branden.
2. Als u de verlichting wilt uitschakelen, drukt u weer kort op de verlichtingstoets.
Bij het inschakelen van een gekoppelde kookplaat gaat altijd de verlichting van de
afzuigkap automatisch aan. Via de kookplaat kunt u de lichtsterkte van de afzuigkap
traploos instellen.
Bij het uitschakelen van een gekoppelde kookplaat blijft de verlichting aan. Zet
handmatig de verlichting uit met de verlichtingstoets op uw AutoAir kookplaat of via uw
afzuigkap.
Clean Air functie inschakelen
1. Schakel de verlichting in.
2. Druk gedurende drie seconden op snelheidstoets 2.
▷De Clean air functie is geactiveerd.
▷De afzuigkap wordt 24 uur lang elk uur 10 minuten ingeschakeld.
▷Het indicatielampje op de toets knippert tijdens het afzuigen.
▷Na 10 minuten schakelt de afzuigkap uit en blijft het indicatielampje op de toets continu
branden.
▷De Clean Air functie kan niet gebruikt worden als de intensiefstand is geselecteerd.
De timerfunctie inschakelen
1. Kies de gewenste afzuiginstelling door op de desbetreffende toets te drukken.
2. Druk gedurende drie seconden op de verlichtingstoets.
▷De timer wordt ingeschakeld.
▷Het indicatielampje op de toets met de gekozen snelheid knippert tijdens het afzuigen.
▷De afzuigkap blijft 30 minuten ingeschakeld op de ingestelde stand. Daarna schakelt de
afzuigkap uit.
▷De timerfunctie kan niet gebruikt worden als de intensiefstand of de Clean Air functie is
geselecteerd.

NL 7
BEDIENING
Vetfilter indicatie
De indicatielampjes van snelheidstoets 2 en 3 branden continu na 100 uur gebruik van de
afzuigkap ter aanduiding dat het vetfilter gereinigd moet worden.
Vetfilter vervuilingsindicatie resetten
De afzuigkap is uitgeschakeld.
1. Druk gedurende drie seconden op snelheidstoets 3.
▷Alle indicatielampjes knipperen drie keer ter bevestiging.
Koolstoffilter indicatie
De indicatielampjes van snelheidstoets 2 en 3 gaan knipperen na 200 uur gebruik van de
afzuigkap (indien de koolstoffilter vervuilingsindicatie is geactiveerd) ter aanduiding dat het
koolstoffilter vervangen moet worden.
Koolstoffilter vervuilingsindicatie aktiveren/deaktiveren
1. Schakel de verlichting in.
2. Activeer de koolstoffilter vervuilingsindicatie door de aan-/uittoets drie seconden ingedrukt
te houden.
▷Alle indicatielampjes knipperen twee keer ter bevestiging.
3. Deactiveer de koolstoffilter vervuilingsindicatie door de aan-/uittoets drie seconden
ingedrukt te houden.
▷Alle indicatielampjes knipperen één keer ter bevestiging.
Koolstoffilter vervuilingsindicatie resetten
De afzuigkap is uitgeschakeld.
1. Druk gedurende drie seconden op snelheidstoets 3.
▷Alle indicatielampjes knipperen drie keer ter bevestiging.

NL 8
De verbinding tussen afzuigkap en kookplaat maken
De verbinding met een AutoAir kookplaat is standaard niet actief. De verbinding met de
kookplaat moet eerst gemaakt worden.
Er moet gelijktijdig een instelling in de kookplaat gedaan worden om de koppeling tot
stand te brengen; zie hiervoor de handleiding van de kookplaat.
Kijk op onze website voor de volledige reeks kookplaten die verbonden kunnen worden
aan uw afzuigkap.
Verbinding maken
1. Zet de afzuigkap en de verlichting uit.
2. Druk gedurende drie seconden op de verlichtingstoets.
▷De indicatielampjes op de aan-/uittoets en snelheidstoets 2 gaan gelijktijdig knipperen
gedurende maximaal twee minuten.
▷Activeer op uw kookplaat de koppelingsmodus in het gebruikersmenu (zie de
handleiding van uw kookplaat). De verbinding met de kookplaat wordt gemaakt.
3. Het maken van de verbinding is gelukt als de indicatielampjes op de aan-/uittoets en
snelheidstoets 2 continu branden gedurende twee seconden.
Als binnen twee minuten de indicatielampjes op de aan-/uittoets en snelheidstoets 2
uitgaan, is het maken van de verbinding niet gelukt. Herhaal de procedure. Indien nodig,
wis het geheugen van de afzuigkap (zie ‘Verbinding verbreken’).
Verbinding verbreken
1. Zet de afzuigkap en de verlichting uit.
2. Druk gedurende drie seconden op de aan-/uittoets.
▷De indicatielampjes op de aan-/uittoets en snelheidstoets 2 knipperen gelijktijdig
vijf keer.
▷De verbinding met de kookplaat is verbroken.
BEDIENING MET EEN GEKOPPELDE KOOKPLAAT

NL 9
Automatische modus
De kookplaat kan de afzuiging van de afzuigkap op 3 verschillende manieren aansturen;
handmatig, semi-automatisch en volledig automatisch. De automatische instelling is voor de
gebruiker die wil dat de afzuiging automatisch aanpast wordt aan de intensiteit van het koken.
De afzuiging start automatisch zodra een kookzone actief is en de afzuiging is afhankelijk van
het gebruik van de kookplaat. Als de kookplaat uitgeschakeld wordt, werkt de afzuiging nog
gedurende 10 minuten en stopt dan automatisch.
In de automatische modus kan door de kookplaat voor deze afzuigkap alleen snelheid 1
of snelheid 2 ingeschakeld worden.
Automatische modus in-/uitschakelen op de afzuigkap
Het indicatielampje voor de automatische modus op de afzuigkap brandt uitsluitend als
de kookplaat actief is èn ingesteld is op de automatische modus.
De afzuigkap is ingeschakeld en op de kookplaat is de automatische modus actief.
1. Druk kort op de automatische modus toets.
▷Het indicatielampje gaat branden; de automatische modus op uw afzuigkap is nu
ingeschakeld.
2. Druk kort op de automatische modus toets.
▷Het indicatielampje gaat uit; de automatische modus op uw afzuigkap is uitgeschakeld.
Ingeschakelde intensiefstand op de kookplaat
Als de intensiefstand voor de afzuigkap is ingesteld op de kookplaat, schakelt deze na zes
minuten automatisch terug naar snelheid 3.
Ingeschakelde timerfunctie op de kookplaat
Als de timer voor de afzuigkap is ingesteld op de kookplaat, zal de afzuigkap na het uitschakelen
van de kookplaat nog blijven werken op snelheid 1 (volgens de weergegeven countdown tijd)
totdat de ingestelde tijd verstreken is.
BEDIENING MET EEN GEKOPPELDE KOOKPLAAT

NL 10
Verlichting
Bij het inschakelen van een gekoppelde kookplaat gaat altijd de verlichting van de afzuigkap
automatisch aan. Via de kookplaat kunt u de lichtsterkte van de afzuigkap traploos instellen.
Bij het opnieuw gebruiken van de kookplaat (nadat de kookplaat is uitgeschakeld), gaat de
verlichting aan op de vooraf ingestelde lichtsterkte.
Bij het uitschakelen van een gekoppelde kookplaat blijft de verlichting aan. Zet handmatig de
verlichting uit met de verlichtingstoets op uw AutoAir kookplaat of via uw afzuigkap.
BEDIENING MET EEN GEKOPPELDE KOOKPLAAT

NL 11
Reinigen
Attentie! Koppel, voor ieder onderhoud, eerst de afzuigkap van het elektriciteitsnet
af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te
schakelen.
De kap moet regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste met
dezelfde regelmaat waarmee de vetfilters gereinigd worden). Gebruik geen producten die
schuurmiddelen bevatten. Gebruik geen alcohol!
Attentie! Als u deze aanwijzingen met betrekking tot het reinigen van het apparaat
en het reinigen of vervangen van de filters niet opvolgt, kan dit tot brand leiden. Deze
aanwijzingen beslist opvolgen!
De fabrikant is niet aansprakelijk voor schade aan de motor of schade ten gevolge
van brand die het gevolg zijn van ondeskundig onderhoud of niet opvolgen van de
bovengenoemde veiligheidsvoorschriften.
Afzuigkap
Maak de afzuigkap schoon met een sopje en een zachte doek. Daarna met schoon water
nabehandelen. Gebruik geen agressieve schoonmaakmiddelen zoals bijvoorbeeld soda. Het
lakwerk van de afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.
Roestvrijstalen schouwkappen
Behandel roestvrijstalen schouwkappen niet met schuursponsjes of andere schuurmiddelen.
Behandel na met een niet schurend, niet polijstend middel en poets met de structuur van het
roestvrijstaal mee.
Metalen vetfilters
Metalen filters moeten eenmaal per maand worden gereinigd (of als de filter reinigingsindicatie –
indien aanwezig op het model – dit aangeeft) met neutrale reinigingsmiddelen, met de hand of in
de vaatwasmachine op lage temperaturen en met een kort programma. Plaats de vetfilters met
de openingen naar beneden in de vaatwasmachine zodat het water eruit kan lopen. Aluminium
vetfilters worden door de reinigingsmiddelen in de vaatwasser dof. Dit is normaal en beïnvloedt
de werking niet.
ONDERHOUD

NL 12
ONDERHOUD
Vetfilters verwijderen

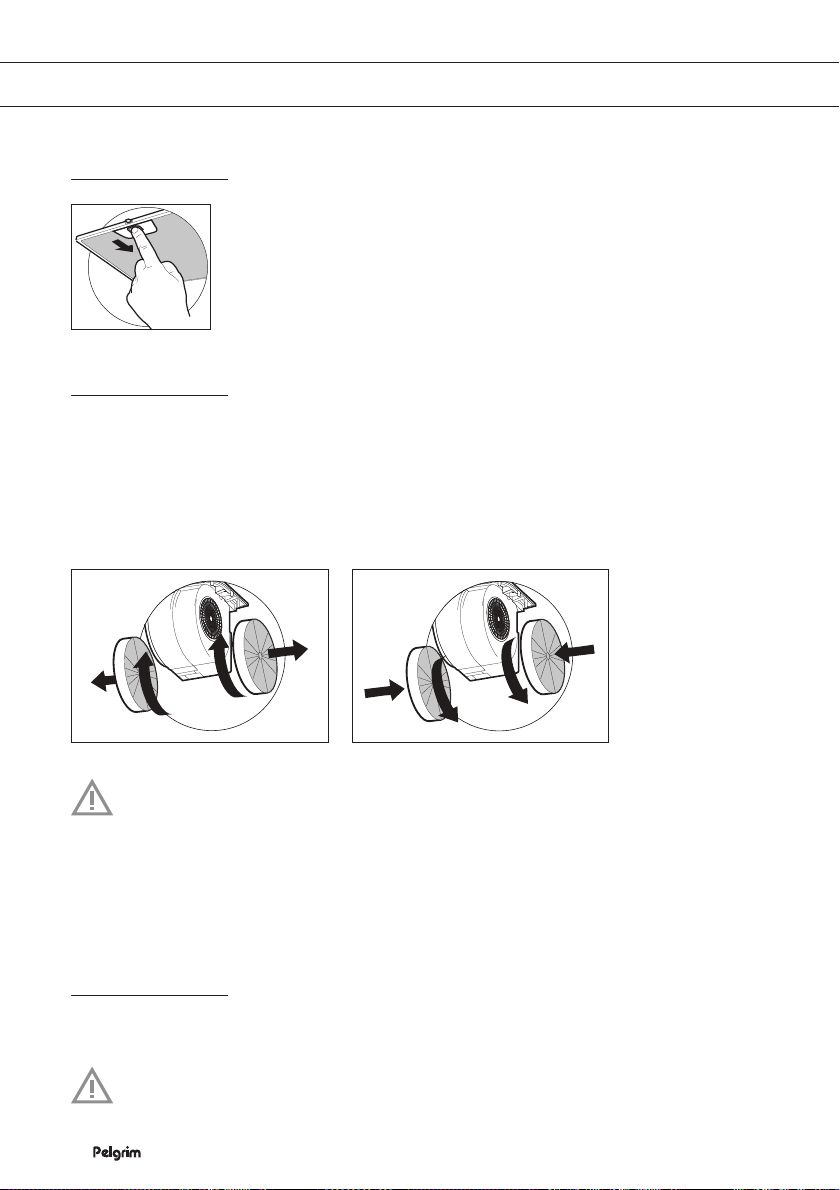

Schakel de netspanning uit! Neem de stekker uit het stopcontact of zet
de schakelaar in de meterkast op nul. Open het paneel en verwijder het
filter door aan de hiervoor bestemde hendel te trekken.
Het koolstoffilter vervangen
Gebruik een koolstoffilter als de afzuigkap niet is aangesloten op een afvoerkanaal.

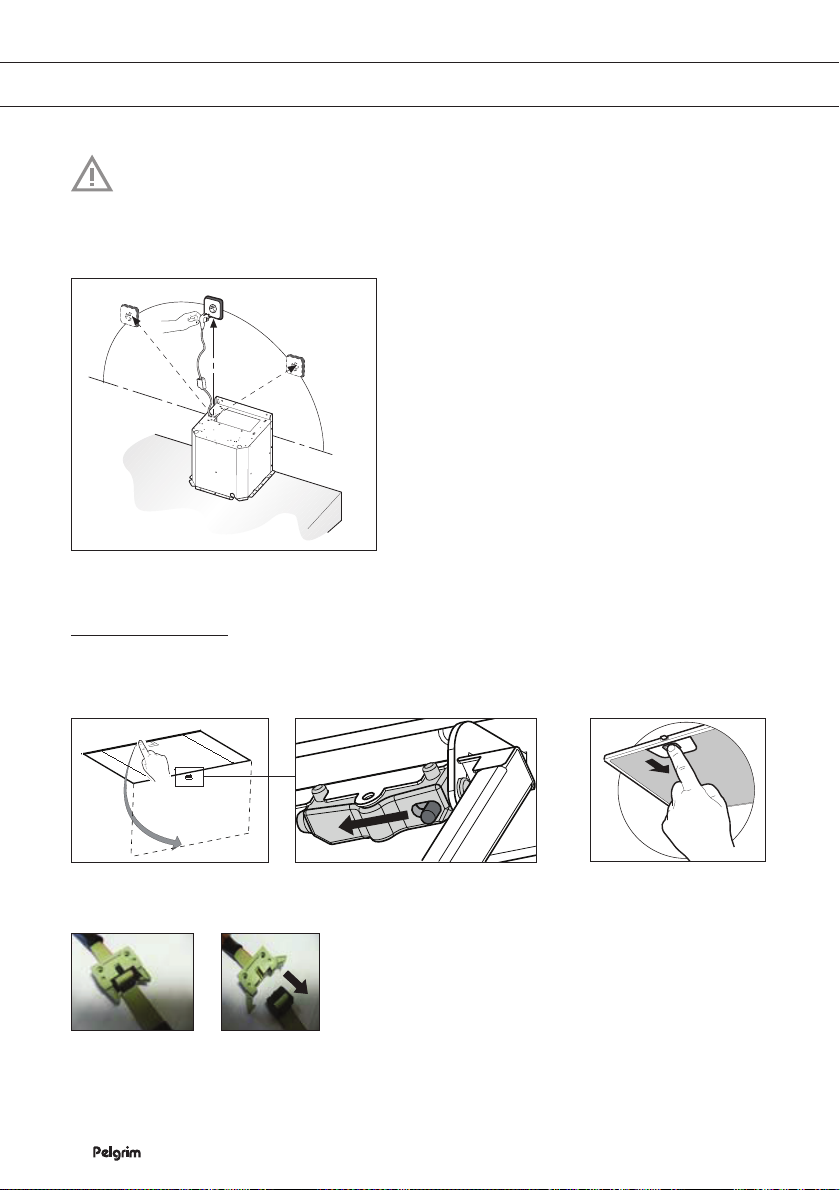

1. Open het paneel.
2. Verwijder het vetfilter.
3. Bevestig de koolstoffilters aan de motor.
4. Plaats de vetfilters.
Belangrijk:
De verzadiging van het filter is afhankelijk van de intensiteit van het gebruik, de manier
van koken en de regelmaat waarmee de vetfilters worden schoongemaakt.
Het koolstoffilter moet minimaal iedere vier maanden worden vervangen.
Koolstoffilters zijn niet uitwasbaar voor hergebruik. Verzadigd koolstof is niet
milieuvriendelijk, vervang het filter tijdig.
LED verlichting
Alleen een erkend installateur mag de LED verlichting vervangen.
De lamp in dit huishoudelijke apparaat is uitsluitend bedoeld voor verlichting van dit
apparaat. De lamp is niet geschikt voor de verlichting van een huishoudelijke ruimte.

NL 13
Algemeen
De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd door een erkend
installateur, die de juiste veiligheidsvoorschriften kent en toepast. Het apparaat voldoet aan de
Europese voorschriften.
Belangrijk om te weten:
De afstand tussen het laagste punt van de afzuigkap en een gaskookplaat moet minimaal
65 cm bedragen. Bij een elektrische, keramische of inductiekookplaat moet deze afstand
minimaal 50 cm zijn.
Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal, mogen geen andere
apparaten op dat kanaal aangesloten zijn (zoals een geiser of kachel).
Neem de plaatselijk geldende voorschriften in acht met betrekking tot de beluchting van
gasapparaten.
Hoe korter de afvoerpijp en hoe minder bochten, des te beter de werking van de
afzuigkap.
Controleer voordat u met boren begint of er geen installatieleiding(en) aanwezig is (zijn).
De aansluitpijp van de schouwkap heeft een diameter van 120 of 150 mm. Het beste is
de afvoerpijp ook met deze diameter uit te voeren.
Elektrische aansluiting
Dit apparaat is gebouwd in klasse I en moet dus geaard worden.
Controleer of de op het typeplaatje vermelde spanning overeen komt met de spanning van de
huisinstallatie.
De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:
BRUIN = L lijn
BLAUW = N neutraal
GEEL/GROEN = aarde.
Bij de elektrische aansluiting moet men erover waken dat de contactdoos een aardleiding bezit.
Deze afzuigkap is voorzien van een aansluitstekker. Installeer de afzuigkap zodanig dat de
stekker bereikbaar is.
INSTALLATIE

NL 14
Let op:
Als u een vaste aansluiting maakt moet u ervoor zorgen dat er een omnipolaire
schakelaar met een contactafstand van minimaal 3 mm in de toevoerleiding wordt
aangebracht.
MAX. 120 cm
Installatie
1. Open het paneel.
2. Verwijder het vetfilter.
3. Verbreek de stekkerverbinding van de bediening.
INSTALLATIE

NL 15
INSTALLATIE

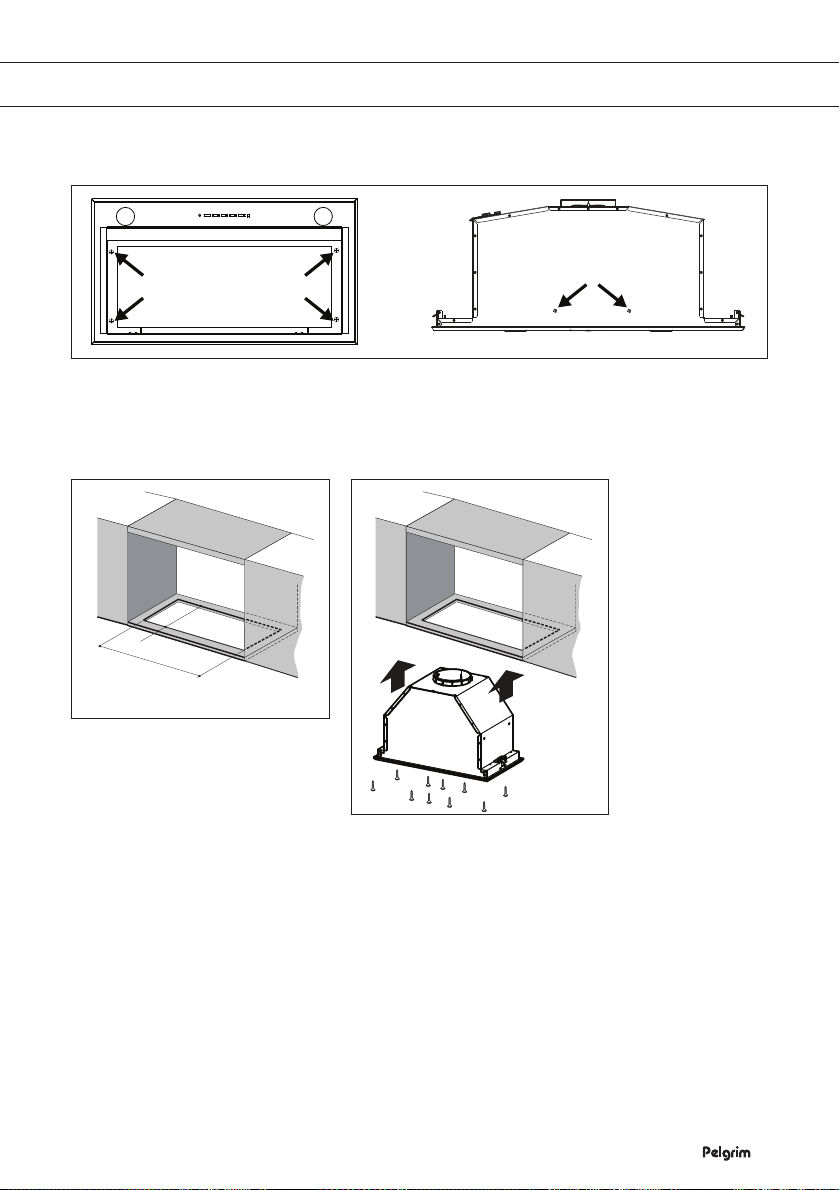

4. Verwijder het frame door de 6 schroeven te verwijderen.
5. Zaag een uitsparing in de onderzijde van de kast (minimaal 650 mm van een gaskookplaat).
Zie hiervoor de maattekening!
6. Schroef de unit vast met de 10 meegeleverde schroeven.
260
25
500 - 840
260
25
500 - 840
7. Plaats het frame met behulp van de 6 schroeven.
8. Maak de stekkerverbinding van de bediening.
9. Plaats het vetfilter en sluit het paneel.

NL 16
Verpakking en toestel afdanken
Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen. Dit toestel moet
aan het eind van zijn levenscyclus op verantwoorde wijze worden afgevoerd. De overheid kan u
hierover informatie verschaffen.
De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:
• karton;
• polyetheenfolie (PE);
• CFK-vrij polystyreen (PS-hardschuim).
Deze materialen dient u op verantwoorde wijze en conform de overheidsbepalingen af te voeren.
Om op de verplichting tot gescheiden verwerking van elektrische
huishoudelijke apparatuur te wijzen, is op het product het symbool
van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het
apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil
mag worden gevoegd. Het toestel moet naar een speciaal centrum voor
gescheiden afvalinzameling van de gemeente worden gebracht of naar
een verkooppunt dat deze service verschaft.
Het apart inleveren van huishoudelijke apparaten voorkomt mogelijk negatieve gevolgen voor het
milieu en de gezondheid, en zorgt ervoor dat de materialen in deze apparaten kunnen worden
teruggewonnen, waardoor in aanzienlijke mate kan worden bespaard op energie en grondstoffen.
Verklaring van conformiteit
Wij verklaren dat onze producten voldoen aan de toepasselijke Europese richtlijnen,
normen en voorschriften, evenals aan alle vereisten in de normen waarnaar wordt
verwezen.
MILIEUASPECTEN

FR 3
SOMMAIRE
Votre hotte d’aspiration
Introduction 4
Utilisation
Panneau de commande 5
Mise en marche et arrêt du ventilateur 5
Activation et deactivation du mode intensif 5
Allumage et extinction de l’éclairage 6
Activeé la fonction Clean Air 6
Activeé le minuteur 6
Indicateur de saturation du filtre à graisse 7
Indicateur de saturation du filtre à charbon actif 7
Utilisation avec une table de cuisson connectée
Établir la connexion entre la hotte aspirante et la table de cuisson 8
Mode automatique 9
Mode intensif activé sur la table de cuisson 9
Fonction de minuterie activée sur la table de cuisson 9
Éclairage 10
Entretien
Nettoyage 11
Hotte d’aspiration 11
Hottes à cheminée en acier inoxydable 11
Filtres métalliques 11
Elimination des filtres à graisse 12
Remplacement des filtres à charbon 12
Système d’éclairage à LED 12
Installation
Généralités 13
Raccordement électrique 13
Installation 14
Aspects environnementaux
Mise au rebut de l’appareil et de l’emballage 16

FR 4
VOTRE HOTTE D’ASPIRATION
Introduction
Nous vous félicitons d’avoir choisi cette hotte d’aspiration Pelgrim. La souplesse et la simplicité
de l’utilisation sont les principes qui ont guidé son développement.
Cette hotte d’aspiration est dotée de la fonctionnalité AutoAir. L’aspiration de la hotte peut alors
être commandée de 3 manières différentes via une table de cuisson avec function AutoAir : en
mode manuel, semi-automatique et entièrement automatique. Choisissez la manière qui vous
convient le mieux. Bien sûr, il est toujours possible d’ajuster les réglages vous-même.
Ce mode d’emploi vous explique comment utiliser votre appareil de manière optimale. Il contient
des informations relatives au fonctionnement de l’appareil ainsi que des informations d’ordre
général susceptibles d’en faciliter l’utilisation.
Veuillez lire les consignes de sécurité avant toute utilisation
de l’appareil
Veuillez lire attentivement ces consignes avant toute utilisation de l’appareil et conservez-
les avec l’appareil pour consultation ultérieure.

FR 5
UTILISATION
Panneau de commande
Les fonctions supplémentaires AutoAir disponibles si une connexion a été établie avec
une table de cuisson, sont décrites dans un chapitre séparé (voir « Utilisation avec une
table de cuisine connectée »).
A B C D E
A. Touche d’éclairage et fonction minuterie
B. Touche marche / arrêt (Vitesse 1)
C. Touche de vitesse 2 et Clean Air function (Air propre)
D. Touche de vitesse 3 et mode intensif
E. Touche de mode automatique
Mise en marche et arrêt du ventilateur
1. Sélectionnez la puissance d’aspiration souhaitée en appuyant sur la touche de vitesse
correspondante.
▷La hotte d’aspiration se met en marche.
▷Le indicateur lumineux sur la touche indique la vitesse qui a été sélectionnée.
2. Appuyez et relâchez rapidement la touche marche/arrêt.
▷La hotte aspirante est arrêtée.
Activation et deactivation du mode intensif
La hotte aspirante se mette en marche.
1. Appuyez sur la touche de vitesse 3 pendant trois secondes.
▷Le mode intensif est activé.
▷Le indicateur lumineux sur le touche clignote.
▷Le mode intensif se désactive automatiquement après 6 minutes et la ventilation se
poursuit à la vitesse sélectionnée précédemment.
2. Appuyez sur la touche marche/arrêt ou sur toute autre touche de vitesse pour mettre fin au
mode intensif de manière anticipée.

FR 6
UTILISATION
Allumage et extinction de l’éclairage
1. Appuyez et relâchez rapidement la touche d’éclairage.
▷L’éclairage s’allume.
2. Pour éteindre l’éclairage, appuyez et relâchez encore rapidement la touche d’éclairage.
Lorsque la table de cuisson est allumée, l’éclairage de la hotte aspirante s’allume
automatiquement. Vous pouvez régler la luminosité en continu de la hotte aspirante via
la table de cuisson.
L’éclairage reste allumé lorsque la table de cuisson est éteinte. Éteignez manuellement
l’éclairage avec la touche d’éclairage de votre table de cuisson AutoAir ou via votre hotte
aspirante.
Activeé la fonction Clean Air
1. Allumez l’éclairage.
2. Appuyez sur la touche de vitesse 2 pendant trois secondes.
▷La fonction Clean Air est activée.
▷La hotte aspirante se mettre en marche pendant 10 minutes toutes les heures au cours
des prochaines 24 heures.
▷Le indicateur lumineux clignote pendant toute la durée de l’aspiration.
▷La hotte aspirante s’éteint au bout de 10 minutes et le indicateur lumineux reste allumée
de manière continue.
▷La fonction Clean Air n’est pas disponible lorsque le mode intensif est été sélectionnée.
Activeé le minuteur
1. Sélectionnez la puissance d’aspiration souhaitée en appuyant sur la touche de vitesse
correspondante.
2. Appuyez sur la touche d’éclairage pendant trois secondes.
▷Le minuteur est activé.
▷Le indicateur lumineux clignote pendant toute la durée de l’aspiration.
▷La hotte aspirante continue de fonctionner à la vitesse réglée pendant 30 minutes.
Ensuite, elle s’éteint.
▷La fonction Clean Air n’est pas disponible lorsque le mode intensif ou Minuteur a été
sélectionnée.
