Pelgrim BKE951RVS User manual

Handleiding
Afzuigkappen
Notice d’utilisation
Hotte cheminée
Bedienungsanleitung
Dunstabzugshaube
Instructions for use
Cooker hood
BKE951RVS
BKE951MAT

NL Handleiding NL 3 - NL 14
FR Notice d’utilisation FR 3 - FR 14
DE Anleitung DE 3 - DE 14
EN Manual EN 3 - EN 14
Gebruikte pictogrammen - Pictogrammes utilisés
Benutzte Piktogramme - Pictograms used
Belangrijk om te weten - Important à savoir
Wissenswertes - Important information
Tip - Conseil - Tipp - Tip

NL 3
INHOUD
Uw schouwkap
Inleiding 4
Beschrijving 4
Afvoersystemen 5
Gebruik
Bediening 6
Onderhoud
Reinigen 8
Vetfilters verwijderen 9
Het koolstoffilter vervangen 9
Led verlichting 9
Installatie
Algemeen 10
Elektrische aansluiting 11
Montage 12
Milieuaspecten
Afvoeren verpakking en toestel 14

NL 4
Inleiding
Gefeliciteerd met uw keuze voor deze Pelgrim afzuigkap. In het
ontwerp van dit product heeft eenvoudige bediening en optimale
gebruiksvriendelijkheid centraal gestaan.
In deze handleiding leest u hoe u deze oven het best kunt gebruiken.
Naast informatie over de bediening, vindt u hier ook achtergrond-
informatie die u tijdens het gebruik van het apparaat van pas kan komen.
Lees eerst de afzonderlijke veiligheidsinstructies
voordat u het apparaat gaat gebruiken!
Lees deze gebruikershandleiding door voordat u het apparaat
in gebruik neemt, en berg de handleiding daarna veilig op voor
toekomstig gebruik.

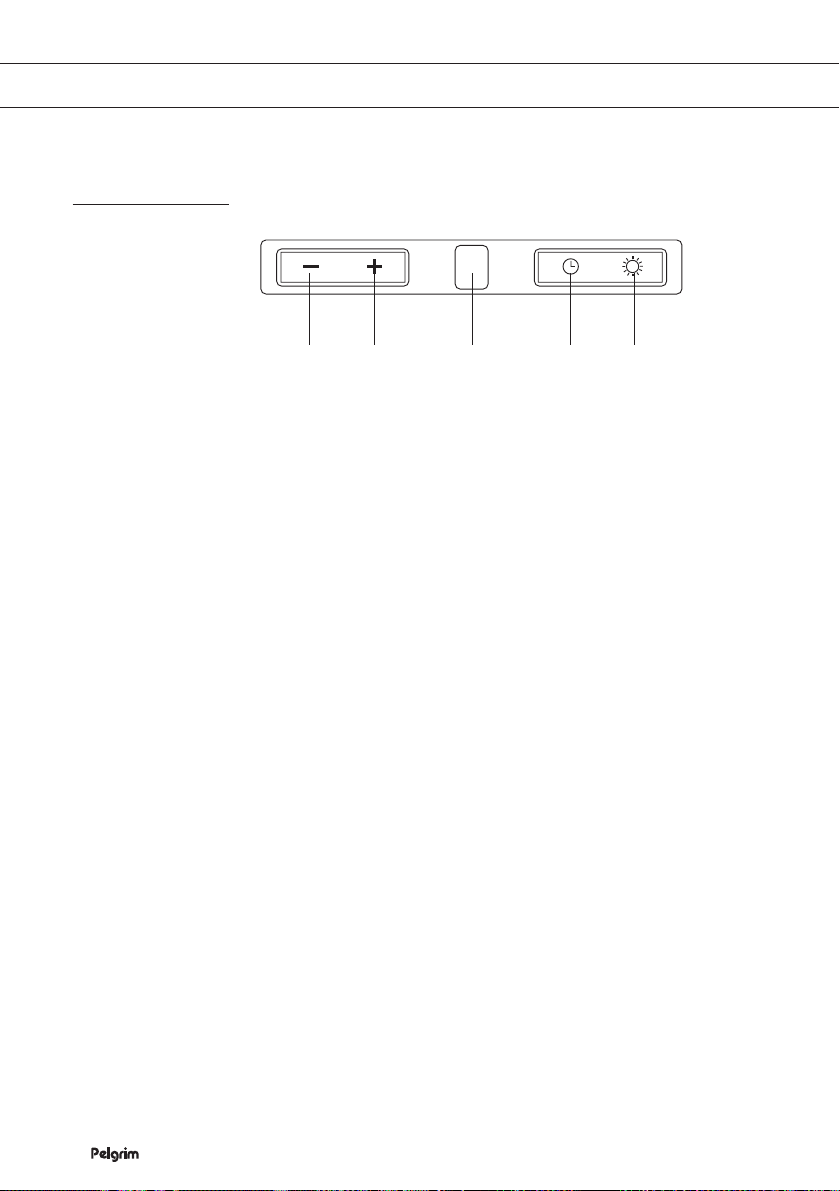

Beschrijving
1. Ventilatorstand (lagere snelheid)
2. Ventilatorstand (hogere snelheid)
3. Display
4. Timer
5. Verlichting
UW SCHOUWKAP
43 5
2
1

NL 5

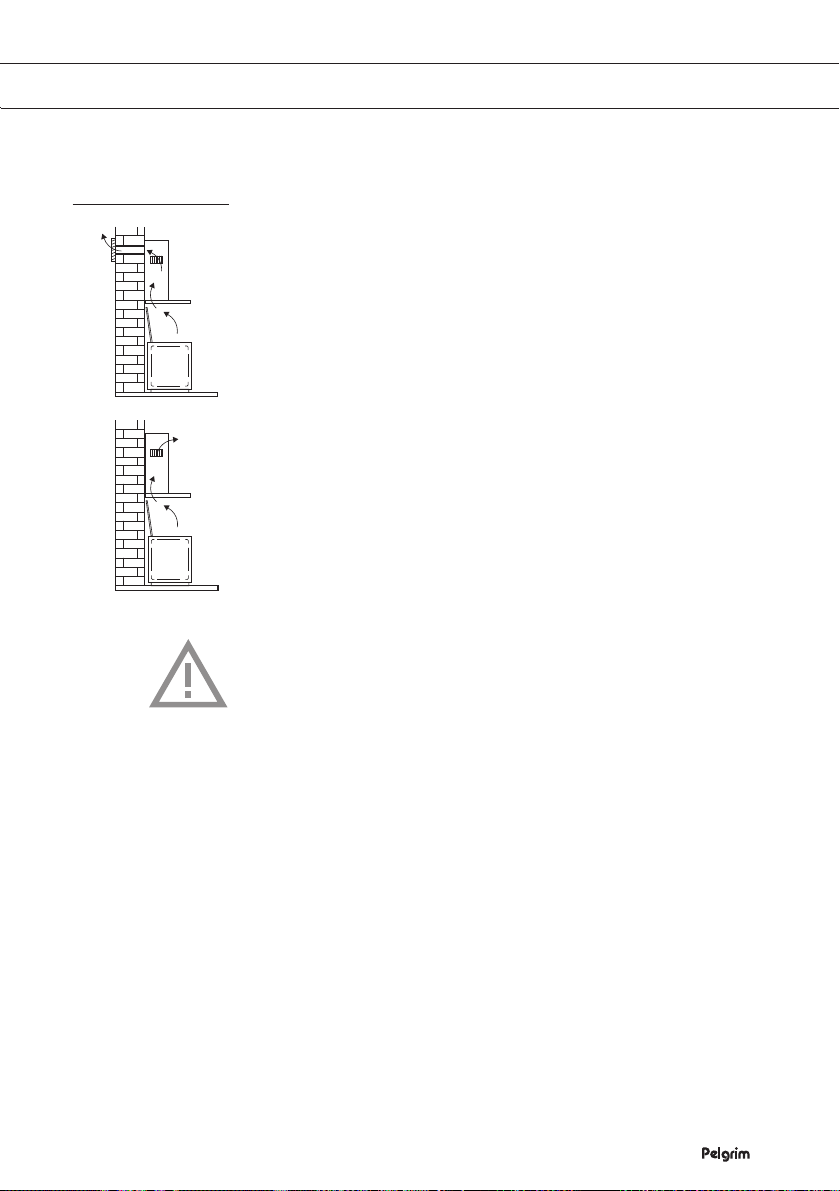

Afvoersystemen
De afzuigkap kan, afhankelijk van het model,
op twee manieren worden aangesloten:
1. Als afzuigkap op een afvoerkanaal.
De aangezogen en gefilterde kookdampen worden naar buiten
afgevoerd. Dit is de beste manier!
2. Als recirculatie afzuigkap. De vetdeeltjes en de geur uit de
aangezogen kookdampen worden gefilterd.
De aangezogen lucht wordt niet afgevoerd maar teruggeblazen in
de keuken. U moet dan wel een koolstoffilter plaatsen.
Let op!
Het koolstoffilter moet apart besteld worden.
UW SCHOUWKAP

NL 6

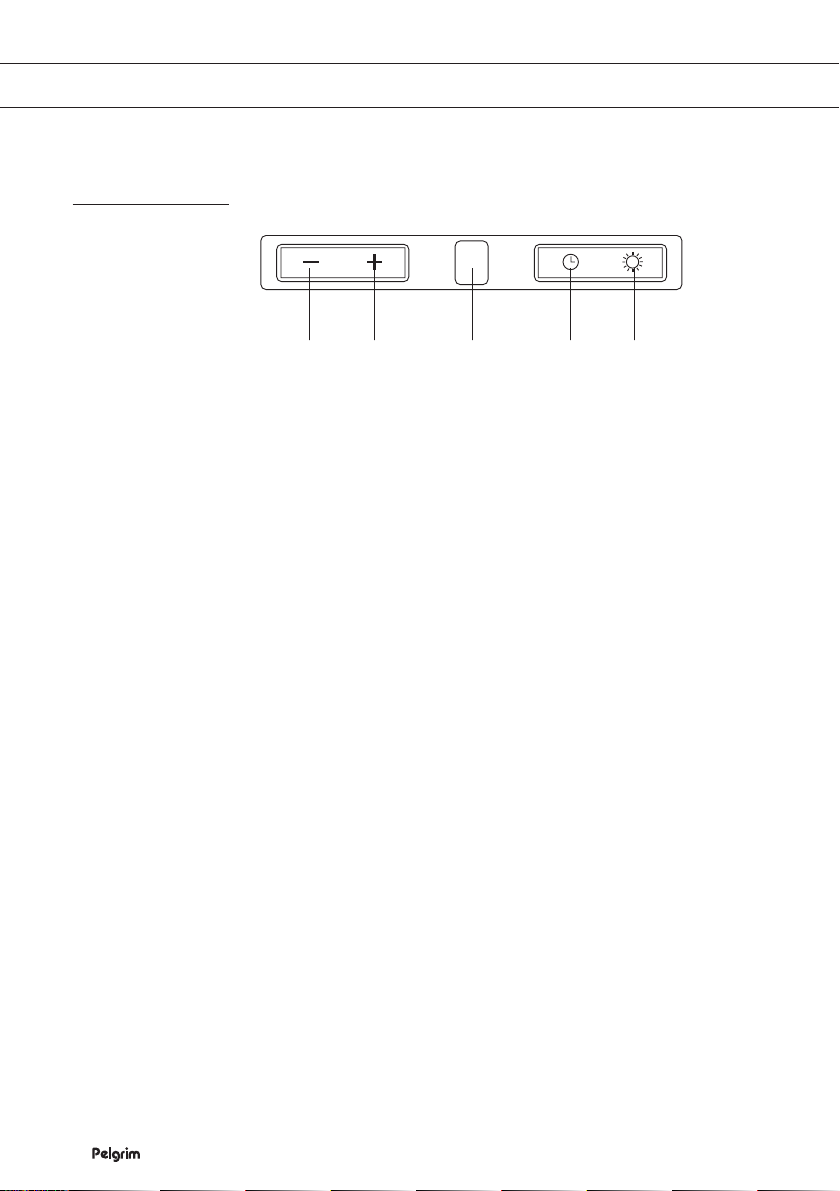

Bediening
Ventilator in- en uitschakelen
1. Druk op de ‘+’ toets (2).
De afzuigkap schakelt in op stand één.
2. Druk nogmaals op de ‘+’ toets (2).
De afzuigkap schakelt over op een hogere snelheid.
Na snelheid drie schakelt de afzuigkap op intensiefstand.
Na 10 minuten schakelt deze terug naar snelheid 3.
• Bij iedere snelheid verschijnt de betreffende stand in de display (3).
3. Druk meerdere keren op de ‘-’ toets (1) om de afzuigkap uit te
schakelen.
De display telt terug tot ‘0’ (elke keer als de ‘-’ toets wordt bediend)
en schakelt dan de afzuigkap uit.
Verlichting in- en uitschakelen en dimmen
1. Druk op de verlichtingstoets (5).
De verlichting gaat branden.
• Bij iedere korte bediening van de verlichtingstoets (5) dimt de
verlichting met 25%. Kies uit 100%, 75% of 50% lichtintensiteit.
2. Houdt gedurende enkele seconden de verlichtingstoets (5) ingedukt.
De verlichting gaat uit.
GEBRUIK
43 5
2
1

NL 7
Timerfunctie
Met de timerfunctie kan de afzuigkap na een bepaalde tijd automatisch
uitgeschakeld worden. De uitschakeltijd is per 10 minuten in te stellen
tot een maximum van 90 minuten.
Automatisch uitschakelen afzuigkap
1. Schakel de afzuigkap in op de gewenste snelheid en druk op de
timertoets (4).
De display knippert en er verschijnt een punt in de display die
aangeeft dat de afzuigkap in de timerfunctie staat.
2. Stel met de ‘+’ toets (2) de uitschakeltijd in. Elke stand in de display
correspondeerd met 10 minuten uitschakeltijd.
• 1 in display = 10 minuten
• 2 in display = 20 minuten
• etc.
3. Druk op de Timertoets (4).
De ingestelde tijd en snelheid wordt opgeslagen. De display stopt
met knipperen en vertoont de ingestelde snelheid. Een knipperende
punt in de display geeft aan dat de afzuigkap in de timerfunctie is
ingesteld.
4. Druk opnieuw op de timertoets om de timerfunctie te stoppen.
Als de ingestelde tijd en snelheid van de timerfunctie niet binnen
20 seconden wordt opgeslagen, schakelt de timerfunctie weer uit.
In- en uitschakelen toetsverlichting
1. Houd de timertoets (4) enkele seconden ingedrukt.
De verlichting rond de toetsen brandt.
2. Houd de timertoets (4) opnieuw enkele seconden ingedrukt.
De verlichting gaat uit.
GEBRUIK

NL 8
Reinigen
Let op! Koppel, voor ieder onderhoud, eerst de afzuigkap van het
elektriciteitsnet af door de stekker te verwijderen uit het stopcontact of
door de hoofdschakelaar van de woning uit te schakelen. De kap moet
regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste
met dezelfde regelmaat waarmee de vetfilters gereinigd worden).
Gebruik geen producten die schuurmiddelen bevatten.
Gebruik geen alcohol!
Let op! Als u deze aanwijzingen met betrekking tot het reinigen van het
apparaat en het reinigen of vervangen van de filters niet opvolgt, kan dit
tot brand leiden. Deze aanwijzingen beslist opvolgen!
De fabrikant is niet aansprakelijk voor schade aan de motor of schade
ten gevolge van brand die het gevolg zijn van ondeskundig onderhoud
of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.
Afzuigkap
Maak de afzuigkap schoon met een sopje en een zachte doek.
Daarna met schoon water nabehandelen. Gebruik geen agressieve
schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de
afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.
Roestvrijstalen schouwkappen
Behandel roestvrijstalen schouwkappen niet met schuursponsjes of
andere schuurmiddelen. Behandel na met een niet schurend, niet
polijstend middel en poets met de structuur van het roestvrijstaal mee.
Metalen vetfilters
Metalen filters moeten eenmaal per maand worden gereinigd (of
als de filter reinigingsindicatie – indien aanwezig op het model – dit
aangeeft). Reinig de filters met neutrale reinigingsmiddelen, met de
hand of in de vaatwasmachine op lage temperaturen en met een kort
programma. Plaats de vetfilters met de openingen naar beneden in de
vaatwasmachine zodat het water eruit kan lopen. Aluminium vetfilters
worden door de reinigingsmiddelen in de vaatwasser dof. Dit is normaal
en beïnvloedt de werking niet.
ONDERHOUD

NL 9

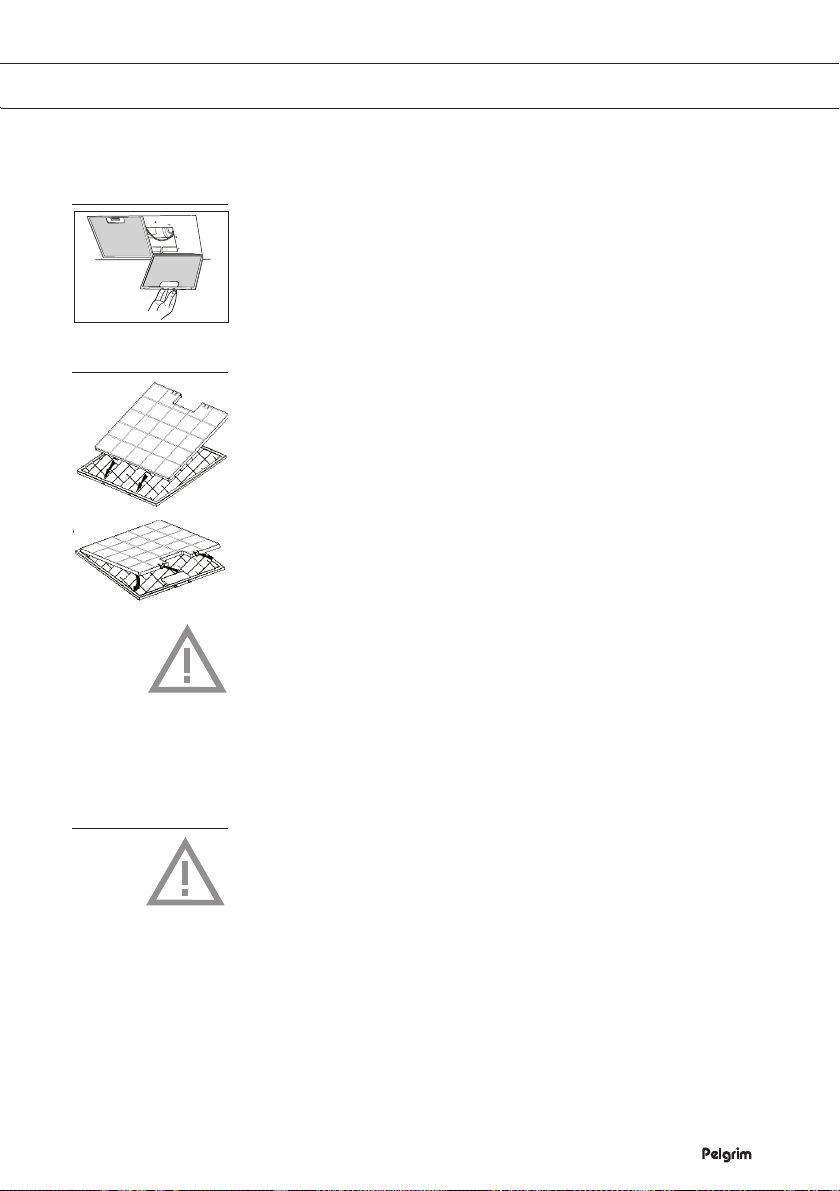

Vetfilters verwijderen
Schakel de netspanning uit! Neem de stekker uit het stopcontact of zet
de schakelaar in de meterkast op nul. Ontgrendel de sluiting van het
vetfilter en kantel het filter omlaag.
Het koolstoffilter vervangen
Gebruik een koolstoffilter als de afzuigkap niet is aangesloten op een
afvoerkanaal.
1. Verwijder de vetfilters
2. Bevestig de koolstoffilters aan het filter.
3. Plaats de vetfilters.
Belangrijk!
• De verzadiging van het filter is afhankelijk van de intensiteit van
het gebruik, de manier van koken en de regelmaat waarmee de
vetfilters worden schoongemaakt.
• Het koolstoffilter moet minimaal iedere vier maanden worden
vervangen.
• Koolstoffilters zijn niet uitwasbaar voor hergebruik. Verzadigd
koolstof is niet milieuvriendelijk; vervang het filter tijdig.
Led verlichting
Alleen een erkend installateur mag de LED verlichting vervangen.
ONDERHOUD

NL 10
INSTALLATIE
Algemeen
De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd
door een erkend installateur, die de juiste veiligheidsvoorschriften kent
en toepast. Het apparaat voldoet aan de Europese voorschriften.
Belangrijk om te weten!
• De afstand tussen het laagste punt van de afzuigkap en een
gaskookplaat moet minimaal 65 cm bedragen. Bij een elektrische,
keramische of inductiekookplaat moet deze afstand minimaal
55 cm zijn.
• Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal,
mogen geen andere apparaten op dat kanaal aangesloten zijn (zoals
een geiser of kachel).
• Neem de plaatselijk geldende voorschriften in acht met betrekking
tot de beluchting van gasapparaten.
• Hoe korter de afvoerpijp en hoe minder bochten, des te beter de
werking van de afzuigkap.
• Controleer voordat u met boren begint of er geen installatie-
leiding(en) aanwezig is (zijn).
• De aansluitpijp van de schouwkap heeft een diameter van 125
of 150 mm. Het beste is de afvoerpijp met de grootst mogelijke
diameter uit te voeren.
• Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is
geschikt voor versterkt beton en bakstenen muren. Voor bepaalde
wanden heeft u speciale pluggen en schroeven nodig.

NL 11
INSTALLATIE
Elektrische aansluiting
Dit toestel is voorzien van een geaarde stekker welke op een
geaarde wandcontactdoos aangesloten dient te worden.
Controleer of de op het typeplaatje vermelde spanning overeen komt
met de spanning van de huisinstallatie.
De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:
BRUIN = L (fase)
BLAUW = N (nul)
GROEN/GEEL = Aarde
Deze afzuigkap is voorzien van een aansluitstekker. Installeer de
afzuigkap zodanig dat de stekker bereikbaar is.
Let op:
Als u een vaste aansluiting maakt moet u ervoor zorgen dat er een
dubbelpolige schakelaar met een contactafstand van minimaal 3 mm
in de toevoerleiding wordt aangebracht.

NL 12
INSTALLATIE
Montage
1. Bepaal de plaats van de motorunit ten opzicht van de kookplaat en
teken de bevestigingsgaten af.
2. Boor de bevestigingsgaten voor montage van de motorunit op het
plafond.
3. Plaats de pluggen en schroef eerst twee schroeven in de pluggen
(niet geheel vastdraaien). Haak de motorunit achter de twee
reeds geplaatste schroeven (fig. 1). Centreer de motorunit ten
opzichte van de kookplaat. Zorg dat de motorunit uitgelijnt t.o.v. de
kookplaat aan het plafond hangt.
4. Schroef de motorunit vast met de twee resterende schroeven en
daarna met de twee reeds geplaatste schroeven (fig. 2).
5. Steek de aansluitstekker in de wandcontactdoos.
Let op! maak de wandcontactdoos spanningsloos voordat u de
elektrische verbinding maakt.
6. Plaats de afvoerpijp op de motorunit.
7. Schroef het bovenste telescoopkanaal met 4 schroeven aan de
motorunit.
8. Schuif het onderste telescoopkanaal voorzichtig over het bovenste
telescoopkanaal in de hoogste stand. Draai twee schroeven iets uit
en laat het onderste telescoopkanaal hierop rusten (fig. 3).
9. Haak de afzuigkap eerst aan 1 zijde aan de motorunit (fig. 4).
10.Klap de afzuigkap omhoog en haak deze vervolgens aan de andere
zijde aan de motorunit.
11.Schuif de afzuigkap voorzichtig omhoog tot de gewenste hoogte.
12.Schroef de afzuigkap vast aan de motorunit met de twee schroeven
(fig. 5)! Let op; voor een juiste montage is deze borging absoluut
noodzakelijk!
13.Sluit de afzuigkap aan op de motorunit met de stekkerverbindingen.
Verwijder de deksel (los klikken) van het aansluitkastje en plaats de
stekkerverbinding in het aansluitkastje.
14.Zet de bekabeling zodanig vast (met een bundelbandje) dat deze
niet op de vetfilters rust (fig. 6).
15.Draai de schroeven van de bovenste telescoopkoker vast en laat
vervolgens de onderste telescoopkoker voorzichtig op de afzuigkap
zakken.
16.Controleer de goede werking van de afzuigkap.

NL 13
INSTALLATIE

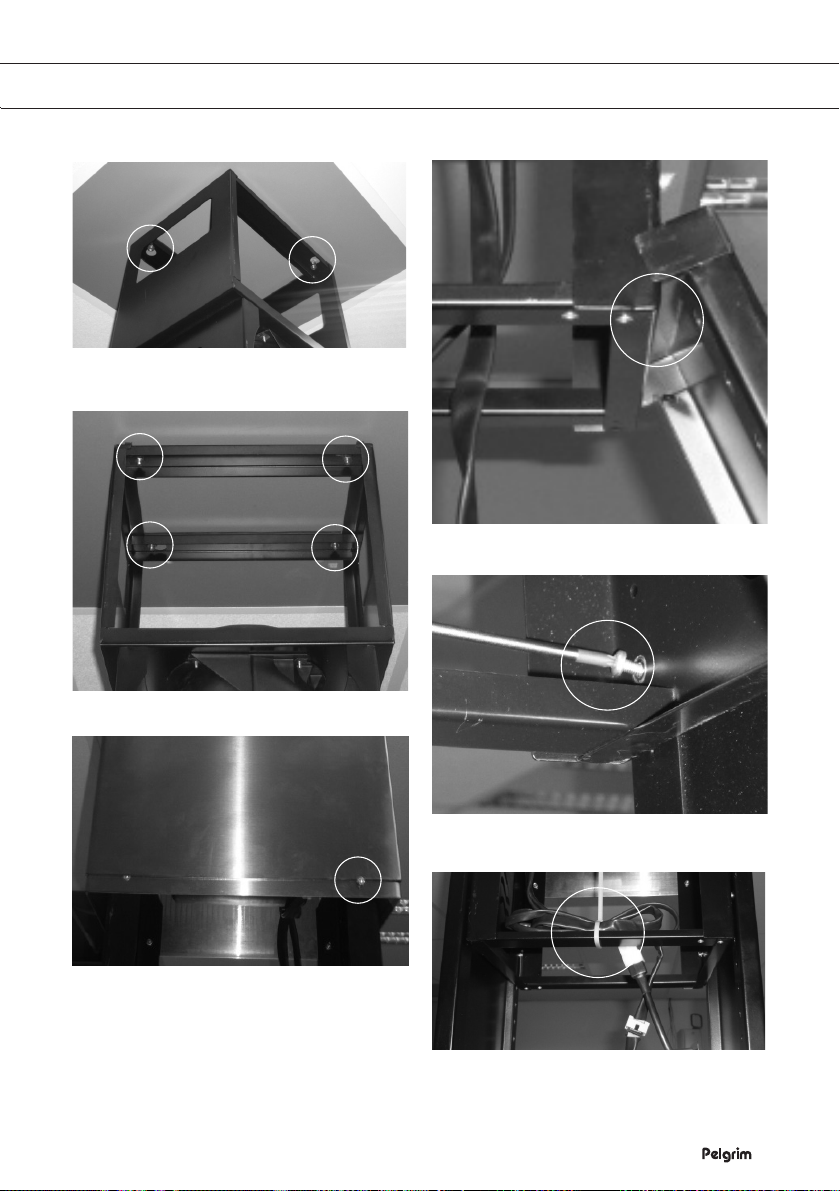

Fig. 1
Fig. 2
Fig. 3
Fig. 4
Fig. 5
Fig. 6

NL 14
MILIEUASPECTEN
Afvoeren verpakking en toestel
Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame
materialen. Dit toestel moet aan het eind van zijn levenscyclus op
verantwoorde wijze worden afgevoerd. De overheid kan u
hieromtrent informatie verschaffen.
De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:
• karton;
• polyethyleenfolie (PE);
• CFK-vrij polystyreen (PS-hardschuim).
Deze materialen op verantwoorde wijze en conform de
overheidsbepalingen afvoeren.
Om op de verplichting tot gescheiden verwerking van elektrische
huishoudelijke apparatuur te wijzen, is op het product het symbool
van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het
apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil
mag worden gevoegd. Het toestel moet naar een speciaal centrum voor
gescheiden afvalinzameling van de gemeente worden gebracht of naar
een verkooppunt dat deze service verschaft.
Het apart verwerken van een huishoudelijk apparaat voorkomt mogelijk
negatieve gevolgen voor het milieu en de gezondheid die door een
ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen
waaruit het apparaat bestaat, teruggewonnen kunnen worden om een
aanmerkelijke besparing van energie en grondstoffen te verkrijgen.
Conformiteitsverklaring
Wij verklaren dat onze producten voldoen aan de van toepassing zijnde
Europese Richtlijnen, Besluiten en Verordeningen en de eisen die zijn
vermeld in de normen waar naar wordt verwezen.

FR 3
SOMMAIRE
Votre hotte cheminée
Introduction 4
Description 4
Systèmes d’évacuation 5
Utilisation
Commandes 6
Entretien
Nettoyage 8
Filtres à graisse 9
Filtre à charbon 9
Eclairage par diode électroluminescente (DEL) 9
Installation
Généralités 10
Raccordement électrique 11
Montage 12
Environnement
Mise au rebut 14

FR 4
Introduction
Nous vous félicitons d’avoir choisi ce hotte cheminée Pelgrim.
La souplesse de l’utilisation est le principe qui a guidé son
développement.
Ce manuel décrit comment utiliser le four de manière optimale.
En plus des informations relatives au fonctionnement du produit,
vous y trouverez des renseignements de base susceptibles d’en faciliter
l’utilisation.
Veuillez lire les consignes de sécurité fournies
séparément avant d’utiliser l’appareil !
Lisez attentivement ce manuel avant d’utiliser l’appareil et rangez-le
en lieu sûr pour vous y référer ultérieurement.
Description
1. Réglage de la ventilation (basse vitesse)
2. Réglage de la ventilation (grande vitesse)
3. Affichage du réglage de la ventilation
4. Minuterie
5. Ampoules
VOTRE HOTTE CHEMINÉE
43 5
2
1

FR 5
Systèmes d’évacuation
En fonction du modèle, la hotte aspirante peut être raccordée de
deux manières :
1. A un conduit. Les vapeurs de cuisson extraites par aspiration sont
évacuées vers l’extérieur une fois les particules de graisse filtrées.
Cette méthode est préférable.
2. Par recyclage. Lorsque la hotte est raccordée à une hotte de
recyclage, les particules grasses et les odeurs des vapeurs de
cuisson extraites sont filtrées.
L’air aspiré n’est pas évacué à l’extérieur, mais recyclé dans la
cuisine. Dans ce cas, il convient d’installer un filtre à charbon.
Attention ! Le filtre à charbon doit être commandé séparément.
VOTRE HOTTE CHEMINÉE

FR 6
Commandes
Marche et arrêt de la ventilation
1. Appuyez sur la touche '+' (2).
La hotte aspirante démarre sur la position 1.
2. Appuyez encore sur la touche '+' (2).
La hotte aspirante passe à une vitesse supérieure. Après la position
3, la hotte passe en mode aspiration intensive. Après 10 minutes,
elle revient en position 3.
• A chaque vitesse, le réglage correspondant est indiqué
sur l'affichage (3).
3. Appuyez sur la touche ‘-’ (1) pour arrêter la hotte aspirante.
L'affichage compte à rebours jusqu'à ‘0’ (à chaque pression sur la
touche ‘-’) puis la hotte aspirante s'arrête.
Marche et arrêt de l’éclairage
1. Appuyez sur la touche d’éclairage (5).
L’éclairage s'allume.
À chaque brève pression de la touche d’éclairage (5), l’intensité de
l’éclairage diminue de 25%. Choisissez l’intensité de lumière : 100%,
75% ou 50%.
2. Maintenez la touche d’éclairage (5) enfoncée pendant quelques
secondes.
L’éclairage s’éteint.
UTILISATION
43 5
2
1

FR 7
Commandes
Fonction minuterie
La fonction de minuterie peut servir à arrêter automatiquement la hotte
aspirante après un certain temps. Le délai d'arrêt peut être réglé selon
des intervalles de 10 à 90 minutes.
Arrêt automatique de la hotte aspirante
1. Allumez la hotte aspirante et appuyez sur la touche de
la minuterie (4).
L'affichage clignote et un point y indique que la fonction de
minuterie est active.
2. Réglez l'heure d'arrêt à l'aide de la touche ‘+’ (2).
Chacun des réglages affichés correspond à un délai d'arrêt de 10
minutes.
• 1 affiché = 10 minutes
• 2 affiché = 20 minutes
• etc.
3. Appuyez sur la touche de minuterie (4).
La durée et la vitesse réglées sont mémorisées. L'affichage cesse
de clignoter et indique la vitesse réglée. Un point clignotant dans
l'affichage indique que la fonction de minuterie est active.
4. Apuyez encore sur la touche de minuterie pour arrêter cette
fonction.
Si la durée et la vitesse réglées avec la fonction de minuterie ne
sont pas mémorisées dans les 20 secondes suivantes, la fonction
de minuterie s'arrête.
Eclairage et extinction de la touche
1. Maintenez la touche de minuterie (4) enfoncée pendant quelques
secondes.
La touche s'allume.
2. Maintenez encore la touche de minuterie (4) enfoncée pendant
quelques secondes.
La touche s'éteint.
UTILISATION

FR 8
Nettoyage
Attention ! Avant toute intervention d'entretien, isolez la hotte de
l'alimentation électrique en débranchant l'appareil ou en coupant le
courant au compteur. La hotte doit être nettoyée régulièrement (au
moins aussi souvent que les filtres à graisse), à l'intérieur comme à
l'extérieur. Ne pas utiliser de produit abrasif.
Ne pas utiliser d'alcool !
Attention ! Le non respect des recommandations de base pour le
nettoyage de la hotte aspirante et le nettoyage/remplacement des filtres
peut être à l'origine d'un incendie. Nous conseillons par conséquent de
respecter ces instructions.
Le constructeur décline toute responsabilité en cas de détérioration du
moteur ou d’incendie lié à un entretien négligé ou au non respect des
consignes de sécurité précédemment mentionnées.
Hotte aspirante
Nettoyez la hotte aspirante avec de l'eau savonneuse et un chiffon
doux. Rincez ensuite à l'eau claire. N'utilisez pas de produits de
nettoyage agressifs comme la soude. Frottez la peinture de votre hotte
à la cire pour qu'elle conserve son brillant.
Hottes à cheminée en acier inoxydable
Ne pas utiliser d'éponge à récurer. Frotter la cheminée en acier
inoxydable avec un produit d'entretien adapté à ce matériau.
Filtres à graisse métalliques
Ils doivent être nettoyé une fois par mois (ou lorsque le système
d’indication de saturation des filtres – éventuellement présent sur
votre modèle – l'indique) avec des détergents non agressifs, à la main
ou dans le lave-vaisselle à faible température et cycle rapide. Les
ouvertures doivent être orientées vers le bas dans le lave-vaisselle
pour permettre à l’eau de s’écouler. Les filtres en aluminium ternissent
légèrement sous l'effet du passage au lave-vaisselle. Ceci est normal et
n'affecte pas leur performance.
ENTRETIEN
